Conti+ Loopino G10 Instruction Manual

loopino
Waschtischarmatur
Washbasin faucet
Basin Mixer
Håndvaskbatteri
Montage/Bedienungsanleitung
Installation/User manual
Monterings/brukerveiledning
Monteringsvejledning
74.063.SK15
G10
G20
G30

2 74.063.SK15

74.063.SK15 3
G30
12b 3
• Installation • Installation • Installasjon • Installation
• Wassermenge einstellen!
• Adjust water quantity!
• Still vannmengde!
• Indstilling af vandmængde
• Richtlinien zur Installation • Installation guidelines
• Installasjonsveiledning • Installations vejledning
• DIN 1988 und Anschluss-
bedingungen des örtlichen
Wasserwerkes beachten.
• Installation und Lagerung
nur in frostsicheren Räu-
men.
• Refer the connection
require ments of your local
water company.
• Install and store in frost-
proof rooms only.
• DIN 1988 og ditt lokale
vannverks regler skal følges
• Installasjon og lagring kun
i frostsikre rom.
• Følg retningslinierne fra dit
lokale vandværk
• Installering og opbevaring
i frostsikre rum.
• Ab Datum des Erwerbes
(Kaufbeleg) gewähren
wir eine Garantie von 2
Jahren.
• We will guarantee the
products for 2 years from
the date of acquisition.
• Vi garanterer produkte-
ne 2 år fra kjøpsdato.
• 2 års garanti på produk-
terne fra købsdato.
3-5 mm
L1 N
230 V ~
2 3
• Inbetriebnahme • Preparing for operation
• Klargjøring for bruk • Klargøring til brug
1
• Spannungsversorgung herstellen
• Connect to the power supply
• Opprette spenningsforsyning
• Etablering af spændingsforsyning
• Spannungsversorgung herstellen
• Connect to the power supply
• Opprette spenningsforsyning
• Etablering af spændingsforsyning
• Spannungsversorgung herstellen
• Connect to the power supply
• Opprette spenningsforsyning
• Etablering af spændingsforsyning
G10 G20
2a

4 74.063.SK15
4 6
1 x
10 sec.
7
8
5
... Wasser iesst ca. 4 sec....
... Water ows for approx. 4 sec...
... Vann renner i ca. 4 sec....
... Vandet løber i ca. 4 sec....
...1x Taste drücken...Aufkleber entfernen...
...Press the key once...remove sticker...
...Trykk knappen én gang....fjern klistremerket...
...1x Tast på knappen … fjern klistermærke...
... 10 sec warten - Betriebsbereit
... Wait 10 sec - ready for use
.... Vent 10 sec - klar til drift
.... Vent 10 sec - driftsklar
12
• Funktionen • Functions •Funksjoner • Funktioner
• Wasser ”Ein”
• Water ow ”On”
• Vannstrøm „På“
• Vand „Åben“
• Wasser ”Aus”
• Water ow ”Off”
• Vannstrøm „Av“
• Vand „lukket“
4 sec.
• Temperatureinstellung • Adjusting the temperature
• Temperaturinnstilling • Temperaturindstilling

74.063.SK15 5
• Automatische Sensoreinmessung • Automatic sensor adjustment
• Automatisk innstilling av sensor • Autoset-automatisk sensor indstilling
1
2x +
1x 5 sec
2
4 x
4
15 sec
3
10 sec
5 6
• 2x kurz und 1x 5 sec Taste drücken bis...
• Press key twice and hold down for 5 sec
until...
• Trykk tasten 2 ganger kort og 1 gang i 5
sec til...
• 2x kort og 1x 5 sec Tryk på tasten indtil…
...LED 4x blinkt - Taste loslassen...
...LED ashes 4 times. Release...
...LED blinker 4 ganger - slipp den løs...
...LED blinker 4 gange - slip...
...15 sec warten
...wait 15 sec
...Vent 15 sec
...Vent 15 sec
...Wasser iesst ca. 4 sec....
...Water ows for approx. 4 sec...
...Vann renner i ca. 4 sec...
...Vann renner i ca. 4 sec...
...10 sec warten...
...Wait 10 sec...
...Vent 10 sec
...Vent 10 sec
...Betriebsbereit
...ready for use
...Klar til drift
...driftsklar
• Click • Click-plus
12
12
1 x
1 x
2 x
1 x 2 Sec.
• Dauer ”Ein” (Wasser iesst max. 2 min)
• Continous ”On” (Water ows up to 2 min)
• kontinuerlig-på (max. 2 min)
• kontinuerlig-på (max. 2 min)
• Kurz “Aus” (Pause von max. 2 min)
• Intermittent “Off” (Water stops up to 2 min)
• Kort-av (max. 2 min)
• Pause (max. 2 min)
4 sec.

6 74.063.SK15
5 sec
1
2x +
1x 5 sec
5
8x
7x
1x
2x
...
4A
4
1 x ( 1x, 2x,...,5x)
4x
10 sec.
6
7
3
2
1
1 x 6 sec
1 x
1 x 0 - 10 sec
2
3
4
1 x
• Wassernachlaufzeit einstellen • Set the water ow duration
• Innstille etterløpstid for vann • Tidsindstilling af efterløb vand
• Taste ca. 6 sec drücken, loslassen...
• Press the key for approx. 6 sec, release...
• Trykk tasten i ca. 6 sek, slipp den løs...
• Tryk på tasten i ca. 6 sec, slip…
... erneut drücken (Wasser iesst) und nach gewünschter Wasserlaufzeit (0 - 10 sec) loslassen
... press again (water ows) and release when the desired time of waterow (0 - 10 sec) is reached
... Trykk igjen (vannet yter) og slipp etter ønsket vannløpstid (0 - 10 sec) er oppnådd
... Tryk igen (vandet løber) og slip efter ønsket vandløbstid(0 - 10 sec) er opnået
• Einstellung der Sensorreichweite • Setting the sensor range
• Innstilling av sensorrekkevidden • Indstilling af sensorens rækkevidde
• 2x kurz und 1x 5 sec Taste drücken bis...
• Press key twice and hold down for 5 sec
until...
• Trykk tasten 2 ganger kort og 1 gang i 5
sec til...
• 2x kort og 1x 5 sec Tryk på tasten indtil…
...Taste drücken bis LED blinkt.
...Hold down the key until the LED ashes
...Trykk tasten til LED‘en blinker
...Tryk på tasten, indtil LED blinker
1x=min ...8x=max, loslassen
1x=min ...5x=max, release
1x=min. ...5x=maks, slipp den løs
1x=min ...5x=maks, slip
...Wasser iesst ca. 4 sec...
...Water ows for approx. 4 sec...
...Vann renner i ca. 4 sec...
...vandet løber i ca. 4 sec...
...10 sec warten - Betriebsbereit
...Wait 10 sec; ready for use
...Vent 10 sec - klar til drift
...vent 10 sec - driftsklar
... LED 4x blinkt - Taste gedrückt halten...
... LED ashes 4 times - hold pressed...
...LED‘en skal blinke 4 ganger. …
...LED skal blinke 4 gange…
4 sec.

74.063.SK15 7
13
2
123
4 5
• Heisswassersperre einstellen
• Adjusting the hot water limtation
• Still inn varmtvannsbegrensning
• Indstil varmtvandsbegrænsning
• Temperatur Fixeinstellung • Fixed temperature setting
• Fast temperaturinnstilling • Temperatur indstilling
• 12/24 Stunden Zwangsspülung • 12/24 hours automatic ush
• 12/24 timer tvungen skylling • 12/24 timers tvangsskylning
1x 24 sec.
h
• deaktivieren • deactivate • deaktiver • deaktivering 1x -----
• aktivieren • activate • aktiver • aktivering
2x 12h
3x 24h

8 74.063.SK15

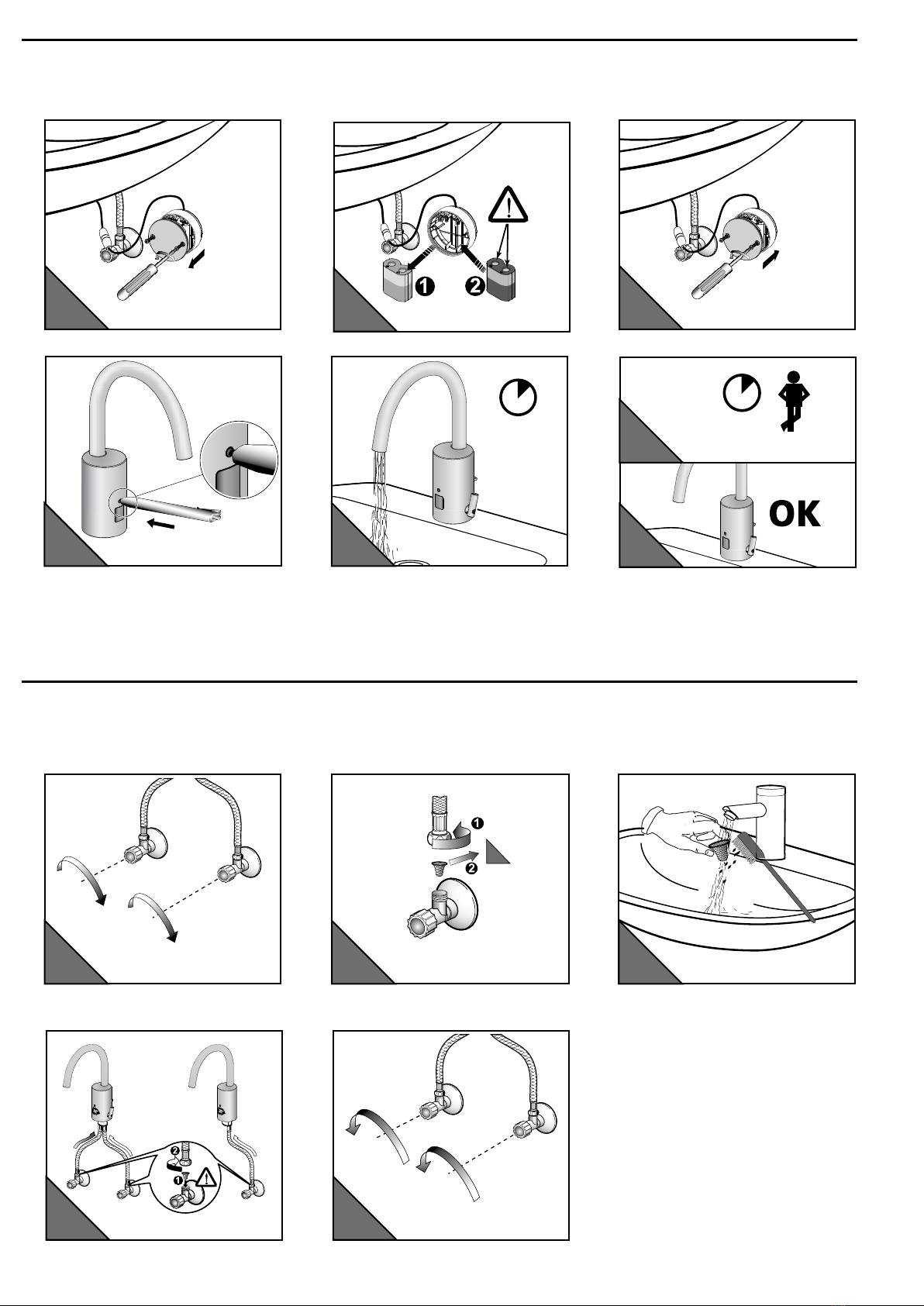

• Schmutzsieb-Reinigung • Cleaning the lters
• Rengjør lter • Rengør lter
1
3
2 3
5
G10 G20
4
• Batteriewechsel • Changing the battery
• Bytte av batteri • Udskiftning af batteri
4 5
1 x
10 sec.
6
7
1 3
0 V 6 V
2
4 sec.

74.063.SK15 9
4746
A6
A2
40c
41
42
38
29
27
M3
M10
4
C1
8
S
D10
• Systemübersicht • System overview
• Systemoversikt • Systemoversigt

10 74.063.SK15

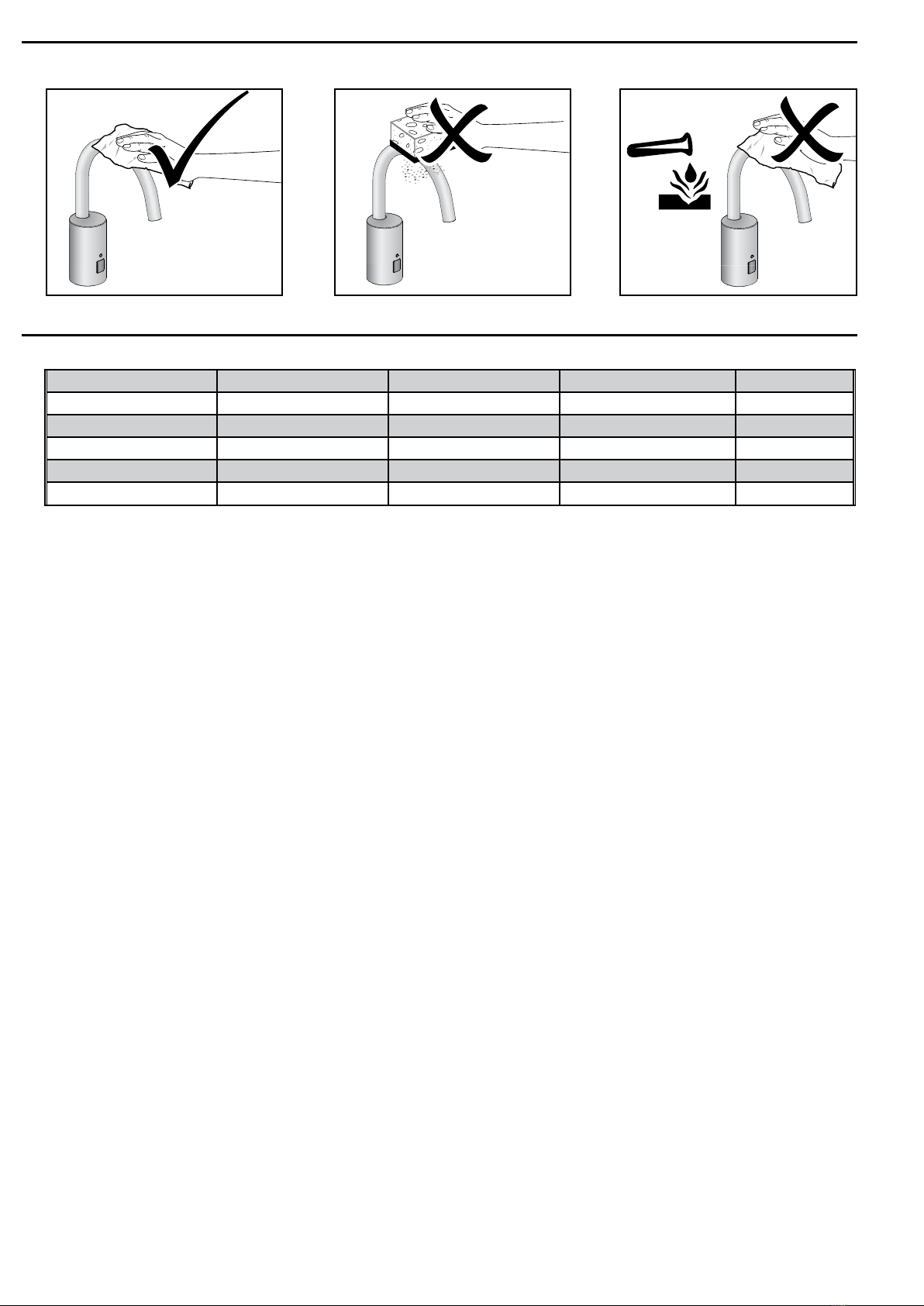

• Pege • Maintenance • Vedlikehold • Vedligeholdelse
• Technische Daten • Technical Data • Tekniske data • Tekniske data
Batteriebetrieb battery operation Batteridrift Batteridrift 6V DC
Netzbetrieb mains supply Nettdrift Netdrift 230V AC / 6V DC
Wasserdruck water pressure Vanntrykk Vandtryk 0,3 - 10 bar
Durchussmenge Flow volume Gjennomstrømningsmengde Gennemstrømningsmængde 2 - 6 l/min
Wassernachlaufzeit Water ow duration Etterløpstid for vann Efterløbstid for vand 0,5 - 4 sec
Wassertemperatur water temperature Vanntemperatur Vandtemperatur max. 80°C

74.063.SK15 11
Störungsbehebung
Störung/Fehler Mögliche Ursache Behebung
Es iesst kein Wasser
· „Kurz-Aus“ ist aktiviert
· Absperrventil geschlossen
· Schmutzsieb verstopft
· Batterie leer
· Stromausfall / Netzteil defekt
· „Kurz-Aus“ beenden
· Absperrventil öffnen
· Schmutzsieb reinigen
· Batterie austauschen
· Stromversorgung prüfen
Amatur spült selbständig
(ohne Benutzung) · Reexion an Gegenständen · Automatische Einmessung · Einstellung der Sensorreichweite
Wasser iesst permanent · Ventil verschmutz / defekt · Ventil reinigen / erneuern
Rote LED blinkt ·Batterie leer ·Batterie austauschen
Trouble shooting
Disturbance / Error Cause Solution
Valve does not ush
· „Intermittent off“ is activated
· Stop valve closed or lter clogged
· Battery at
· Power failure
· End „intermittent off“
· Open stop valve or clean lter
· Change battery
· Check power supply
Valve ushes uncontrolled
(without use) · Reection · Automatic sensor adjustment · Setting the sesor range
Water ows permanently · Valve soiled / defect · Clean / Renew the valve
Red LED ashes · Battery at ·Change battery
Fejlsøkning
Udbedring af forstyrrelser/fejl Mulige årsager Mulige årsager
Det kommer ikke vann
· “Kort-av“ er aktivert
· Forstillingskran stengt
· lter tilsmusset
· Batteri att
· Strømfeil
· Avslutte „Kort-av“
· Åpne forstillingskran
· Rengjør lter
· Bytt batteri
· Kontoller strømforsyning
Ventilen spyler uten bruk · Reeksjon på gjenstander · Automatisk innstilling av sensor
· Innstilling av sensorrekkevidden
Vannet renner kontinuerlig · Ventil tilsmusset/defekt · Ventil rense/bytte ut
Dersom sensoren blinker
under bruk eller etter bruk
er batteriet att
· Batteri att · Bytt batteri
Feilsøgning
Situasjon / feil Mulige årsaker Mulige årsaker
Der kommer ingen vand
· „Pause“ er aktiveret
· Stopventil lukket
· lter snavset
· Tomt batteri
· Strømfejl
· Afslut „Pause“
· Åben stop ventil
· Rengør lter
· Skift batteri
· Kontroller strømforsyning
Vandet løber ukontrolleret · Reeksion på genstande · Autoset-automatisk sensor indstilling
· Indstilling af sensorens rækkevidde
Vandet løber permanent · Snavset ventil/defekt · Ventil rense/bytte ut
Sensoren / LED blinker · Tomt batteri · Skift batteri
