Mora MMIX User manual

Mora Armatur AB
Box 480
SE-792 27 MORA
SWEDEN
www.moraarmatur.com
INSTRUKTION / INSTRUCTION
1
Mora MMIX Shower system
Rev. 000 – 10.09 . MA nr 1003296
Denna produkt är anpassad till
Branschregler Säker Vatteninstallation.
Mora Armatur garanterar produktens
funktion om branschreglerna och
produktens monteringsanvisning följs.
[2]
Silicon
A
[1]
[2]
B
775 mm
CD
E
[1]
[1]
[2]
[3]
[2]
[3]
[4]
F
[1]
[5]
B:1 B:2
10 mm
2,5 mm
13 mm 8 mm
2,5 mm
2,5 mm
[1]
4 mm
8 mm
[3]
10Nm

INSTRUKTION / INSTRUCTION
2
Rev. 000 – 10.09 . MA nr 1003296
2
Mora MMIX Shower system
MONTERING
ADrag fast övergångskoppling [1]. Montera korta röret på blandaren [2]. Drag fast
röret [3].
BTryck fast omkastaren [1]. Lås den i önskad position genom att dra åt låsskruven [2].
CBorra hål i vägg 775 mm över omkastaren och montera väggkonsoll. Om röret kapas,
grada rörändan och anpassa måttet så hålet hamnar i skarven mellan långa röret och
taksilsröret.
OBS: Täta med silikon.
DTryck in expansionskoppling, håll den fixerad och dra åt med insexnyckel 8 mm [1].
Trä över gliddel [2]. För att försäkra vredets position på gliddelen i fast läge dra åt den,
om nedåt vänd på gliddel. Trä över väggfäste [3]. Skruva fast taksilsrör [4]. Montera rör
på väggkonsoll [5].
ETryck in överrör i omkastaren [1]. Lås med låsskruv [2]. Tryck fast vredet [3] på
omkastaren.
Ett visst efterdropp kan förekomma. För att minska efterdroppet kan omkastaren efter
dusch lämnas i mellanläge (45°).
Uttjänta produkter kan återlämnas till Mora Armatur för återvinning.
ASSEMBLY
ATighten the adapter [1]. Fit the short pipe to the mixer [2]. Tighten the pipe [3].
BSlide on the diverter [1]. Lock it in the desired position by tightening the locking
screw [2].
CDrill a hole in the wall 775 mm above the diverter and fit the wall bracket. If the
pipe has to be cut, deburr the end of the pipe and adjust the length so that the hole is
level with the joint between the long pipe and the spray head pipe.
NOTE: Seal with silicone sealant.
DPress in the expansion coupling, hold it in place and tighten with an 8 mm Allen
key [1]. Slide on the slider [2]. Tighten the knob on the slider to check its position
when locked. If it points downwards, reverse the slider. Slide on the wall mounting [3].
Screw the spray head pipe into place [4]. Fix the pipe to the wall bracket [5].
EFit the upper pipe into the diverter [1]. Fix with locking screw [2]. Fit the knob [3]
to the diverter.
There may be a slow drip. To reduce dripping after showering, leave the diverter in the
midway position (45°).
Products can be returned to Mora Armatur for recycling at the end of their life.

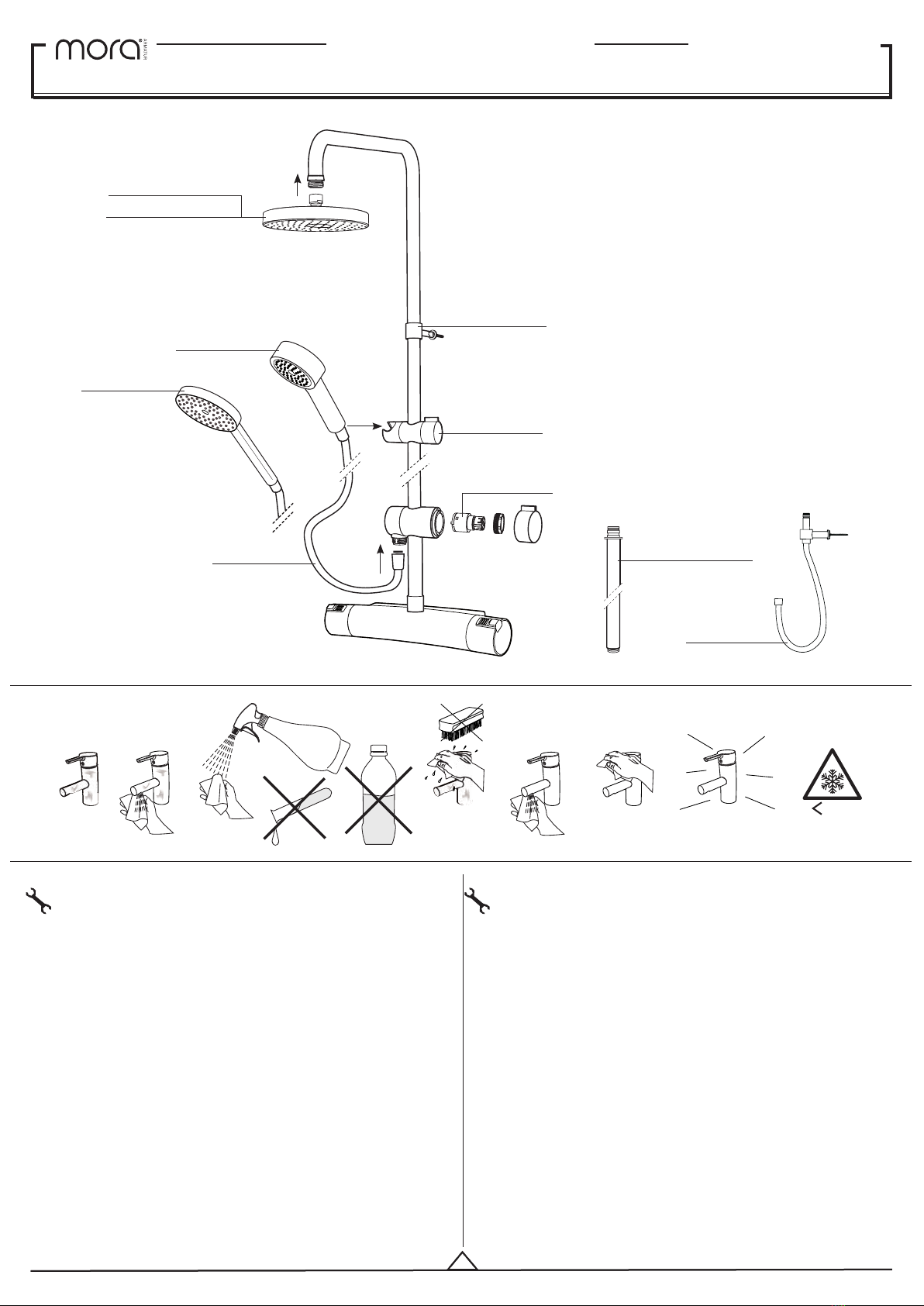

SVENSKA ENGLISH
20 95 45 Ø200 (S6)
13 03 66 400 mm
40 94 18
13 98 35
13 03 61 (S5)
40 94 17
13 03 62 (S6)
20 95 44 Ø180 (S5)
ALCOHOL
SOAP
(pH 6-9)
0°C
13 03 67
13 99 06
