COPLATE B-EDiR20 User manual

COPLATE®F2 + set/kit B-BEDiR20
PZD
1www.bikeacces.com
Benodigd gereedschap
Tools required
De informatie en gegevens in deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd.
Geen enkel deel van deze handleiding mag worden verveelvoudigd in enige vorm of op enige wijze zonder de schriftelijke toestemming van de BIKEACCES.
The information and data given in this user manual can be changed without prior notice.
No part of this manual may be reproduced in any form or by any means without the written permission of the BIKEACCES
Handleiding CBEDiR20
Manual CBEDiR20
Model: COPLATE®-F2 + set/kit B-EDiR20
Te gebruiken in combinatie met de Elite Direto, X, XR etstrainer.
To be used in combination with the Elite Direto, X, XR bicycle trainer.

2www.bikeacces.com
Lees a.u.b. eerst de onderstaande
instructies voordat U begint!
Gebruik en op druk zetten van de luchtvering.
• Onder de COPLATE® wordt een trainermat (b.v. Tacx T2910), rubber
mat of vloerbedekking sterk aanbevolen, dit om beschadiging van de
vloer te voorkomen.
• Schuif de pompnaald of manometer voorzichtig onder een hoek van
90° volledig in de ventielopening. (zie onder 1). Als U tijdens het
insteken van de naald veel weerstand ondervindt, smeer dan eerst de
naald van de pomp met enkele druppels siliconen spray/olie, PTFE
(Teon) olie, WD40 olie of glycerine, zodat er bijna geen weerstand is
tijdens het insteken van de naald. (zie onder 2).
• Geen olie in het ventielgat spuiten!
• Zonder smering kan het ventiel van de luchtvering losraken, bescha-
digd worden en lekkage optreden.
• Als de naald tot het einde is ingebracht zal het oppompen en aaten
van de druk gemakkelijk gaan.
• De druk alleen verhogen met de bijgeleverde handpomp. Nooit een
elektrische etspomp of compressor gebruiken waardoor de luchtve-
ring zou kunnen exploderen! zie onder 3
• Aanbevolen druk ligt tussen de 0,1 bar (1,5 psi) en 0,2 bar (3 psi).
• De maximum druk is 0,2 bar. (3 psi), barstdruk 0,8 bar (11,5 psi)
• Breng de kantelplaat in horizontale positie met behulp van de water-
pas door de druk in de twee luchtveringen te verhogen of te verlagen
en met behulp van de bijgeleverde manometer (ref.14029)
• Niet op de bovenplaat van de plaat gaan staan.
• Gebruik bij voorkeur de opstap ref. CP-OS om op en af te stappen.
• Door de druk van de luchtvering kunnen de boven- en onderplaat
enigzins doorbuigen, dit is normaal. Indien er lange tijd geen gebruik
wordt gemaakt van de plaat wordt aanbevolen de druk af te laten tot
+/- 0,05 bar (0,7 psi).
• Neem plaats op de etstrainer en kijk naar beneden naar de trapas.
Als u naar links moet hangen om de ets in balans te krijgen verhoog
dan de druk met enkele pompslagen aan de rechter zijde of omge-
keerd. Van bovenaf gezien loopt de bovenbuis dan door het midden
van de trapas.
• Maximum gewicht gebruiker: 120 kg.
• Onderhoud: de luchtvering tussen de platen niet blootstellen aan
direct zonlicht en maandelijks insmeren met glycerine, WD40 of
siliconen(spray) om de levensduur te verlengen.
Please read the instructions below
before you start!
Use and inating air suspension.
• Under the COPLATE®a trainer mat (e.g. Tacx T2910), a rubber mat
or piece of carpet is highly recommended, in order to avoid damaging
the oor.
• Insert the pump or pressure gauge needle carfully at an angle of 90°
complete in valve hole. (see below 1) If you encounter much resis-
tance during insertion of the needle, then rst lubricate the needle with
a few drops of silicone oil, PTFE (Teon) oil, WD40 oil or glycerine so
that there is almost no resistance during the insertion of the needle.
(see below 2)
• Do not spray oil direct in the valve hole!
• Without lubrication, the valve of the suspension can be damaged and
may accur leakage.
• If the needle is inserted until the end inating and deating of the pres-
sure will go easily.
• Inate the pressure with the included manual pump. Never us a elec-
tric bicycle pump or compressor, suspension can explode see below 3
• Recommended pressure: between 0,1 bar (1.5 psi) and 0.2 bar (3
psi).
• The max. pressure is 0,2 bar (3 psi), burstpressure 0,8 bar (11,5 psi)
• Put the rockerplate horizontal position with help of the bubble level
and inating or deating the pressure using pressure gauge (Acces-
sory REF. 14029).
• Do not step on the top plate of the plate.
• Preferably use the step, ref. CP-OS, for safe on and off your bike.
• Due to the power of the air suspension the top and bottom plate could
be slightly bend, this is normal. In case of no use during a long time of
the plate, it is recommended decreasing pressure to +/-0,05 bar (0,7
psi).
• Go on your cycle trainer and look down to the bracket. If you have to
lean to the left to balance the bike, increase the pressure of the right
air suspension with some pump strokes or vice versa. Seen from
above, the upper tube is in the middle of the bottom bracket.
• Max. weight user: 120 kg.
• Maintenance: lubricate the air suspension between the plates monthly
with glycerine, WD40 or silicone (spray) and do not expose the air
suspensions to direct sunlight to extend the life time.
18-10-2019
90°
ventielgat
valve hole
2
Spuit wat smeermiddel op de naald en steek
deze in het ventielgat (herhaal dit indien nodig).
Spray some lubricant on the needle and insert it
in the valve hole (repeat if necessary).
Siliconen,
PTFE (Teon)
of/or WD40 1NOOIT GEBRUIKEN!
NEVER USE!
3

Inhoud set B-BEDiR20
Contents kit B-BEDiR20
2x 14013-5 Vulstuk / Spacer i.d. 6 mm. H=5
1x 14030 Waterpas / Bubble level
2x 14006-16 Zeskantbout / Hexagon bolt M8x16
2x 14006-45 Zeskantbout / Hexagon bolt M8x45
4x 140692 Sluitring / Ring M8
2x 140691-45 Schroeven / Screw Ø4,5mm
1x 14028 Mini pomp / Mini pump
1x 14029 Manometer / Pressure gauge
1x Stikker / Sticker
2x Stikker / Sticker Max.
druk/pressure
0,2 bar (3 psi)
4x 14016ZK Voet zelfklevend / Foot adhesive
1x 14036-2020 Standaard voorwielverhoger 20x20x5cm
1x 140691-55 Schroef /Screw ø 4,5mm L=55
Aantal Ref. Omschrijving Afbeelding
Qty. Description Picture
3www.bikeacces.com
Positie Elite Direto
Position Elite Direto
Nr
1
2
3
4
5

14030 Waterpas / Bubble level
140691-45 Schroef / Screw
140692 Ring / Washer M8
14006-45 Zeskantbout / Hexagon bolt M8x45
14016ZK Zelfklevende voet / Adhesive foot
Montage
Assembling
140692 Ring / Ring M8
14006-16 Zeskantbout / Hexagon M8x15
14013-5 Vulring/ Spacer i.d. 6,2 mm. H=5
4www.bikeacces.com
Verwijder de 2 schroefvoetjes voordat de trainer op de
COPLATE®geplaatst wordt.
Remove the 2 plastic feet before putting the trainer on
the COPLATE®
Verwijder de schroeven van de achterste twee
voetjes voordat de trainer op de COPLATE®
geplaatst wordt.
Remove the two screws from the feet on the
back side before putting the trainer on the
COPLATE®
Ventielgaatjes luchtvering
Valve holes air supension
Volgorde van montage
- Vervang de handschroeven van
de linker en rechter poot door de twee
bij geleverde M8x15 bouten met ring.
Bouten niet geheel vastdraaien, zodat
de poot nog is te draaien.
- Plaats de Elite Direto op de COPLATE®
- Monteer twee schroeven 140691-45 en
de vulringen 14013-5
- Monteer de twee zeskantbouten M8x45
- Schroeven 140691-45 vastzetten
- Zeskantbouten M8x45 vastzetten. Niet
te hard aantrekken.
Order of assembling
- Replace the hand screws from the
right and left foot by the two supplied
M8x15 bolts with spacer. Do not tighten
fully the bolt so that the legs can still be
turned.
- Place the Elite Direto on the COPLATE®
- Mount the two screws 140691-45 and
spacers 14013-5
- Mount the two rings and hexagon bolts
M8x45
- Tighten both screws 140691-45
- Tighten both hexagon bolts M8x45. Do
not over tighten.
Max.
druk/pressure
0,2 bar (3 psi)
+/-8 cm
Ø7
Max.
druk/pressure
0,2 bar (3 psi)
Max.
druk/pressure
0,2 bar (3 psi)
+/-8 cm
ref. 14016ZK
Zelfklevend voetje
Adhesive foot
+/-8 cm
+/-8 cm
Onderzijde / Lower side Bovenzijde / Upper side

Bevestiging van voorwielsteun
Fixing frontwheel bracket
Afgebeelde voorwielsteun Elite Direto wordt niet meegeleverd.
Shown front wheel support Elite Direto is not supplied.
Voorwielsteun Elite Direto
Front wheel support Elite Direto
Ref. 14036-2020
Standaard EPS voorwielverhoger.
Standard EPS frontwheel riser.
5www.bikeacces.com
Ref. 14047
Dubbelzijdige stikker
Double sided sticker
Ref. CP-VT
voorwieltafel ‘DE LUXE’
front wheel riser ‘DE LUXE’

6www.bikeacces.com
Opstap - Step
ref. CP-OS
Opstap - Step
ref. CP-OS

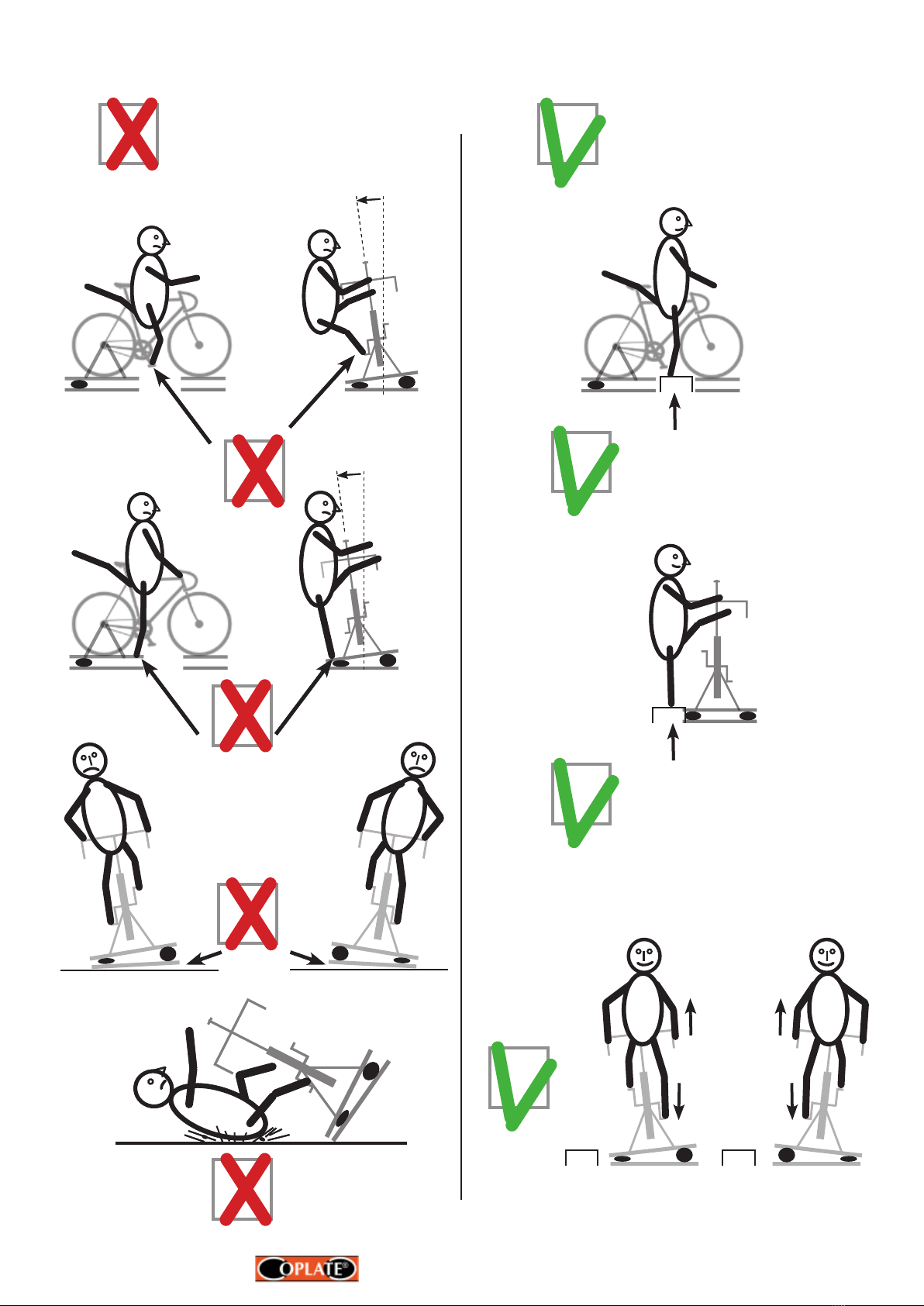

Veilig op- en afstappen op ets met kantelplaat en kantelen op de juiste manier.
How safe on and off bicycle with rocking plate and rocking in the right way.
NIET DOEN, GEVAARLIJK! DOEN, IS VEILIG !
DO NOT, DANGEROUS ! DO, IS SAFE !
Opstap - Step
ref. CP-OS
Opstap - Step
ref. CP-OS
Beweeg je ets heen en weer en niet je lichaam!
Rock your bike side to side and not your body!
Trek
Pull
Duw
Push
Trek
Pull
Duw
Push
072020

Stap 3 :
Controleer de onderkant van de luchtveringen. Het midden van de bovenkant
moet verticaal lopen met de het midden van de onderkant.
Indien niet o.k. trek of duw de onderkant van de bal in de juiste positie.
Step 3:
Check the bottom side of the air suspensions. The center of the top side
should be vertical to the center of the bottom side.
If not o.k., drag or push the bottom side of the suspension to the right position.
Voor- / zijaanzicht
Front / side view
NIET / NOT O.K.
Stap 5:
Wanneer de onderkant van de luchtvering in de juiste positie zit, kan de
luchtvering op de gewenste druk worden gezet.
Step 5 :
When the bottom side of the suspension is in the right position, it can be
inated to the required pressure. O.K.
Stap 4:
Bij onderplaten die voorzien zijn van een witte cirkel, de luchtvering dient binnen
deze cirkel te blijven.
Step 4 :
Bottom plates provided with a white circle, the air suspension must remain within
this circle.
O.K.
Opmerking:
Om de levensduur te verlengen de luchtveringen insmeren met glycerine of inspuiten met WD40,
siliconen of PTFE (Teon) spray en uitwrijven met doekje, bescherm de luchtveringen ook tegen direct
zonlicht.
Note:
To extend life of the the air suspensions lubricate the rubber with glycerine, WD40 or siliconen or PTFE
(Teon) spray and rub out with cloth. Do not expose the air suspensions to direct sunlight.
Stap 2:
Laat iemand op de bovenplaat gaan staan en verwijder de defecte
luchtvering.
Vul de nieuwe luchtvering voor +/- 70% en plaats deze met de vultuit
in het ventielgat van de bovenplaat.
Step 2:
Have someone stand on the top plate and remove the defective air
suspension.
Inate the air suspension till +/- 70% and place this with the lling
spout in the lling hole of the top plate.

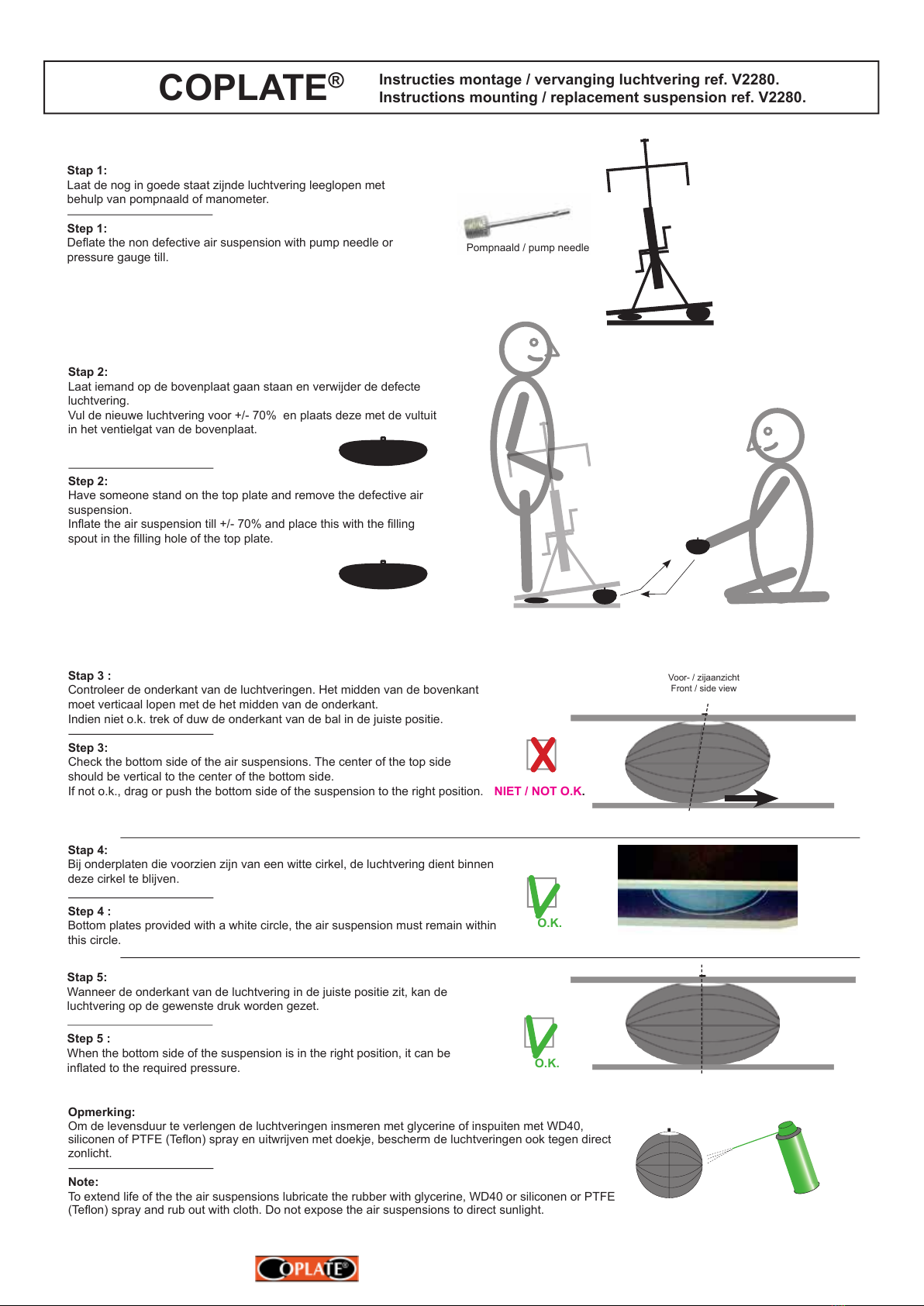

Instructies montage / vervanging luchtvering ref. V2280.
Instructions mounting / replacement suspension ref. V2280.
COPLATE®
Stap 1:
Laat de nog in goede staat zijnde luchtvering leeglopen met
behulp van pompnaald of manometer.
Step 1:
Deate the non defective air suspension with pump needle or
pressure gauge till. Pompnaald / pump needle
