Cosco 5889500PCOM User manual

WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance? Nesacitas partes o
Asistancia? Besoin de Pièces ou
d'assistance?
WWW.AMERIWOOD.COM/PARTS
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B345889500PCOM0
5889500PCOM
Please Recycle
Recicle Por Favor
Réutilisez SVP
®
COSCO

B345889500PCOM0
3 /28
?? www.ameriwood.com ??
PARTS - PIEZAS - PIECES
Parts List
DESCRIPTION
PART NUMBE
QT
ITEM
LEFT PANEL358890150101A
RIGHT PANEL
358890150201B
PARTITION358890150301C
TOP
358890150401D
BOTTOM
358890000501E
KICK
358890150601F
BACK PANEL
K588900001
S
Spanish & French parts list on page 5.
Lista de piezas españolas y francesas en la página 5.
Liste des pièces espagnoles et françaises à la page 5.
Parts shown are the base cabinet of your model. Drawer parts shown on next page. Please note, some parts are labeled with a sticker and
some parts have a letter stamped on a raw edge.
Piezas mostradas son la base del gabinete de su modelo. Cajon que se muestra en la siguiente página. Tenga en cuenta las mismas partes
se etiquetan con una etiqueta engomada y algunas partes tienen una carta impresa en un borde crudo.
Pièces indiquées sont le placard de votre modèle. Tiroir montrés sur la page suivante. Veuillez noter que les mêmes pièces sont pourvus
d'une étiquette et certaines régions ont une lettre estampillée sur le bord brut.
This piece is paperboard construction. It is not made from
wood but is required for the assembly of your unit.
Esto pedazo son la construcción del cartón. Ello no son hecho
de madera, pero se requlere para la asamblea de su unidad.
Cette pièce est de construction en carton. Elle n'est pas
fabriquée de bois, mais nécessaire pour l'assemblage de votre
meuble.
A
B
C
D
E
F
S

B345889500PCOM0
4 /28
?? www.ameriwood.com ??
PARTS - PIEZAS - PIECES
Parts List
DESCRIPTION
PART NUMBER
QT
ITEM
LEFT DRAWER SIDE
358690150906I
RIGHT DRAWER SIDE
358690151006J
DRAWER BACK358890151106
K
DRAWER BOTTOM
358890151206L
LEFT UPPER DRAWER FRONT
358893171301M
LEFT LOWER DRAWER FRONT358893211401
N
LEFT MIDDLE DRAWER FRONT
358891031501
O
RIGHT UPPER DRAWER FRONT358893171601
P
RIGHT LOWER DRAWER FRONT
358893211701
Q
RIGHT MIDDLE DRAWER FRONT
358891031801R
Parts shown are for the drawer. Please note, some parts are labeled with a sticker and some parts have a letter stamped on a raw edge.
Piezas que se muestran son para el cajón. Tenga en cuenta que algunas partes están etiquetados con una pegatina y algunas partes
tienen una carta sellada en un borde crudo.
Pièces indiqués sont pour le tiroir. S'il vous plaît noter, certaines parties sont marqués avec un autocollant et certaines parties ont une lettre
estampillée sur un bord brut.
Please note, you model has six drawers. All the drawers assemble the same way. Once assembled, you will have 3 left
drawers and 3 right drawers.
Tenga en cuenta, que el modelo tiene seis cajones. Todos los cajones se ensamblan de la misma manera. Una vez
montado, tendrá 3 cajones de izquierda y 3 cajones adecuados.
S'il vous plaît noter que vous modèle a six tiroirs. Tous les tiroirs assembler la même façon. Une fois assemblé, vous aurez 3
tiroirs à gauche et 3 tiroirs à droite.
I
J
K
L
MNOPQR

B345889500PCOM0
5 /28
?? www.ameriwood.com ??
Parts List
DESCRIPTION
PART NUMBER
QTY
ITEM
panel izquierdo / panneau gauche
358890150101A
panel derecho / panneau droit
358890150201B
partición / cloison
358890150301
C
cima / dessus
358890150401D
fondo / fond
358890000501E
retroceso / plaque
358890150601F
lado del cajón izquierdo / côté du tiroir gauche358690150906
I
lado del cajón derecho / côté du tiroir droit
358690151006J
cajón trasero / dos du tiroir
358890151106K
cajón inferiore / fond de tiroir358890151206
L
frente del cajón superior izquierdo / en haut à gauche avant du tiroir
358893171301M
izquierda frente del cajón inferior / inférieur gauche avant du tiroir
358893211401N
frente del cajón medio izquierdo / avant gauche de tiroir du milieu358891031501O
frente del cajón superior derecha / en haut à droite avant de tiroir
358893171601P
parte inferior derecha frente del cajón / en bas à droite avant du tiroir
358893211701
Q
delantero derecho cajón del medio / avant droit de tiroir du milieu
358891031801R
panel trasero / panneau arrière
K588900001
S

B345889500PCOM0
6 /28
?? www.ameriwood.com ??
PARTS - PIEZAS - PIECES
x
cam bolt
#A22510
perno de leva
boulon de came
610
x
#A22570
cam lock
cerradura de leva
serrure de came
510
x
31
#A84050
safety bracket kit
juego del soporte de seguridad
ensemble de courroie sécurite
3a
3b
3c 3d
x
212
#A52010
knob
perilla
bouton
x
16
#A56540
slide
corredera
glissiere coulissante
x
#A21660
wood dowel
clavija de madera
goujon de bois
77x
836
#A11070
1/4" euro screw
tormillo euro 1/4"
euro vis 1/4"
x
#A12120
7/16" pan head
cabeza redondo 7/16"
tête ronde 7/16"
968 x
10 35
#A21110
nail
clavo
clou
x 11 24
#A11600
1-1/4" flat head
cabeza plano 1-1/4"
tête plate 1-1/4" tête plate 1-3/4"
cabeza plano 1-3/4"
1-3/4" flat head
x
#A13410
13 2
x
15 1
#A43105
foot
pie
patte
x
412
#A54225
drawer bracket
soporte de caón
support de tiroir
x
12 12
#A12810
1" pan head
1" cabeza redondo
1" vis
x
#A53600
angle bracket
support de l'angle
anaquel del ángulo
14 4

B345889500PCOM0
7 /28
?? www.ameriwood.com ??
2
3½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1
This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
Lock
Apretar
Serrer
Titus
Titus
Titus

1
B345889500PCOM0
8 /28
?? www.ameriwood.com ??

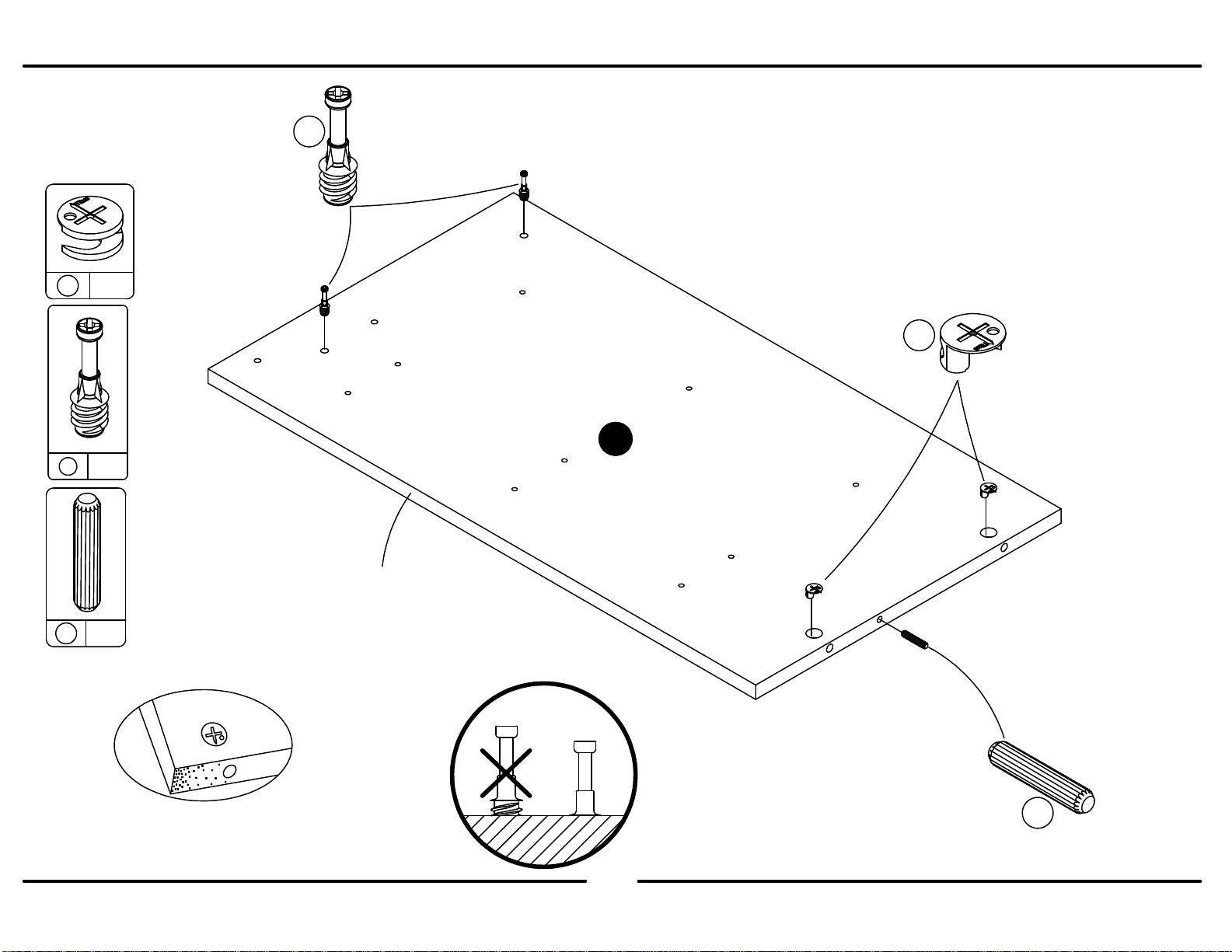

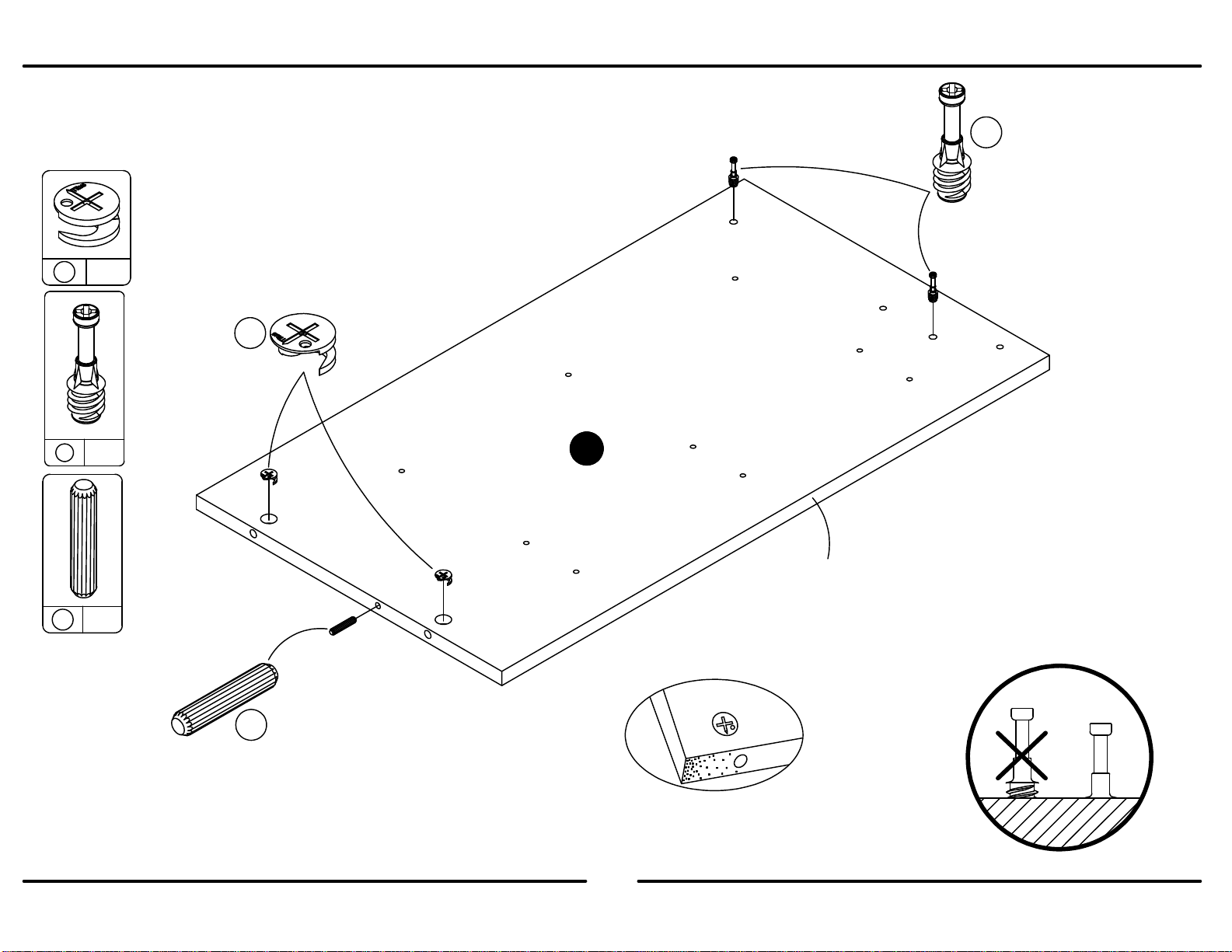

Finished Edge
Borde Acabado
Bord Fini
Important: When using a power drill or power screwdriver for screwing, please be aware to slow down and stop when screw is
tight. Failure to do so may result in stripping the screw.
Importante: Cuando se utiliza un taladro eléctrico o corriente desarmador para atornillar, tenga en cuenta a despacio y se
detendrá cuando el tornillo está apretado. No hacerlo puede resultar en despojar el tornillo.
Important : Lorsque vous utilisez une perceuse électrique ou un tournevis électrique pour le vissage, sachez pour ralentir et
arrêter lorsque la vis est serrée. Faute de quoi vous risquez dans la vis se déshabillant.
x
66
x
31
3a
3b
3a
3b
6
6
D

2
B345889500PCOM0
9 /28
?? www.ameriwood.com ??
x
54
x
72
x
15 1
7
7

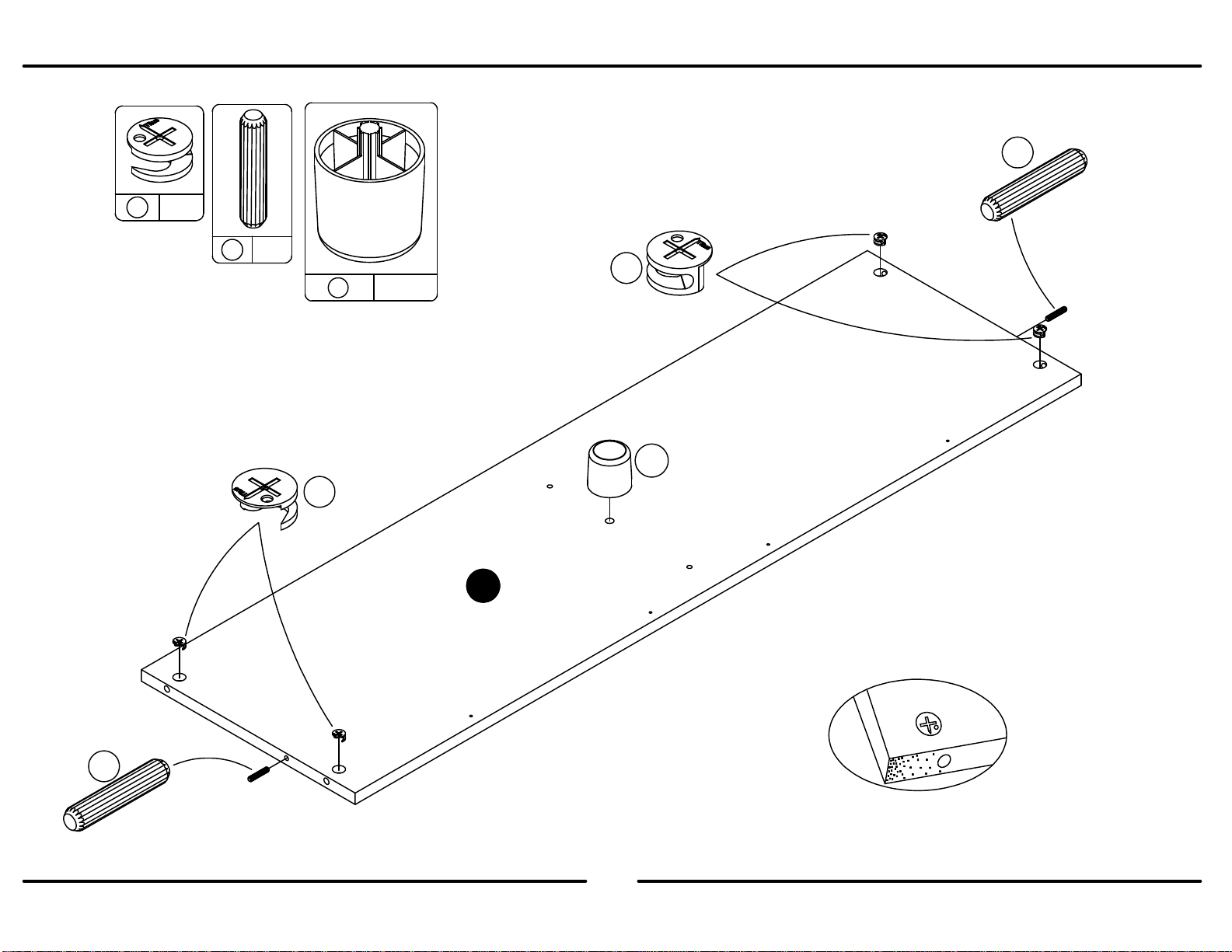

Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
5
5
E
15

3
B345889500PCOM0
10 /28
?? www.ameriwood.com ??
x
72
x
98
x
14 4
7
7

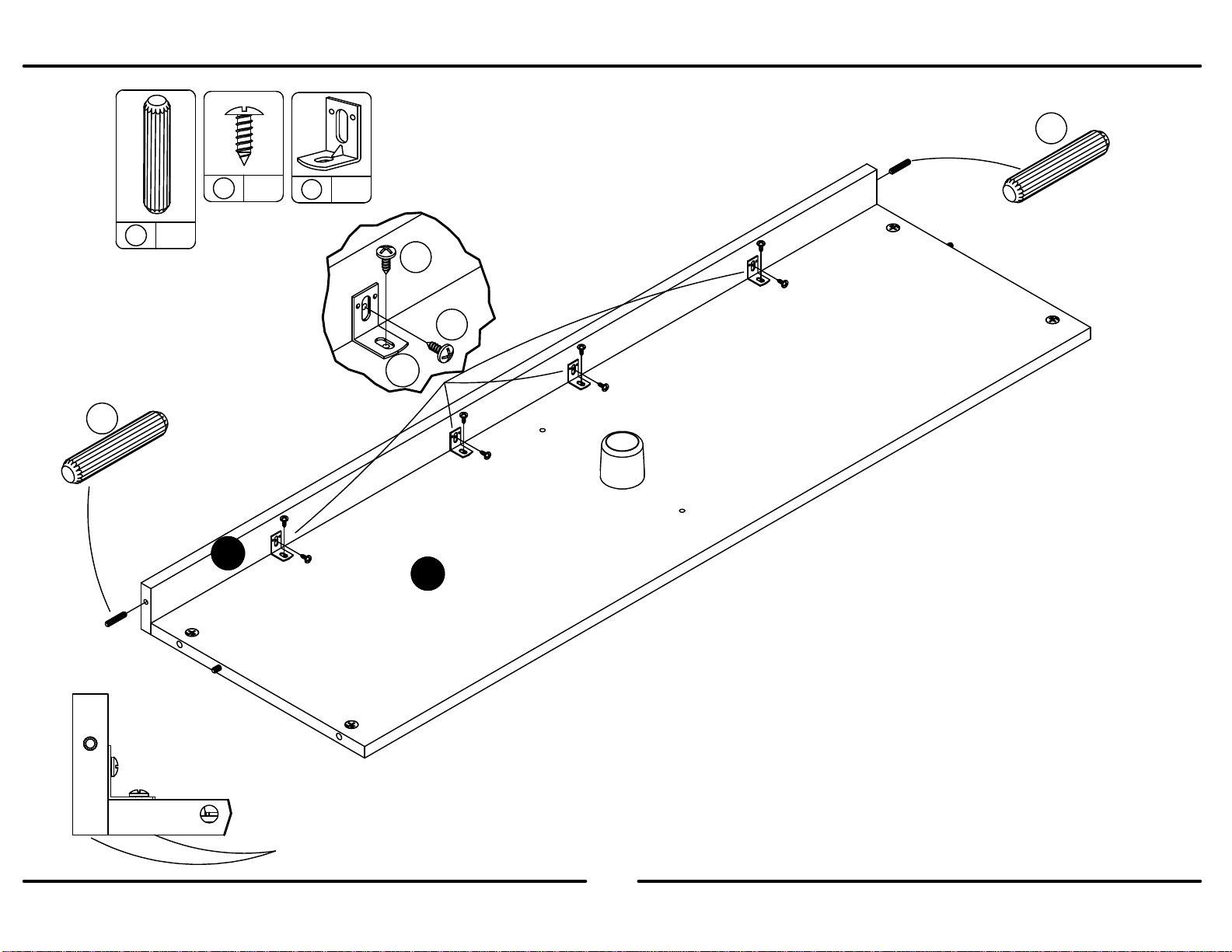

Edge of kick and surface of bottom to be flush with each other.
Borde de la patada y la superficie del fondo hasta quedar al ras con la otra.
Bord de coup et la surface du fond à égalité avec l'autre.
9
9
14
E
F

4
B345889500PCOM0
11 /28
?? www.ameriwood.com ??
x
52
x
62
x
71
5
6
7
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
Finished Edge
Borde Acabado
Bord Fini
A

5
B345889500PCOM0
12 /28
?? www.ameriwood.com ??
x
52
x
62
x
71
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
6
7
5
B
Finished Edge
Borde Acabado
Bord Fini

6
B345889500PCOM0
13 /28
?? www.ameriwood.com ??
x
52
x
71
7
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
5
Finished Edge
Borde Acabado
Bord Fini
C

7
B345889500PCOM0
14 /28
?? www.ameriwood.com ??

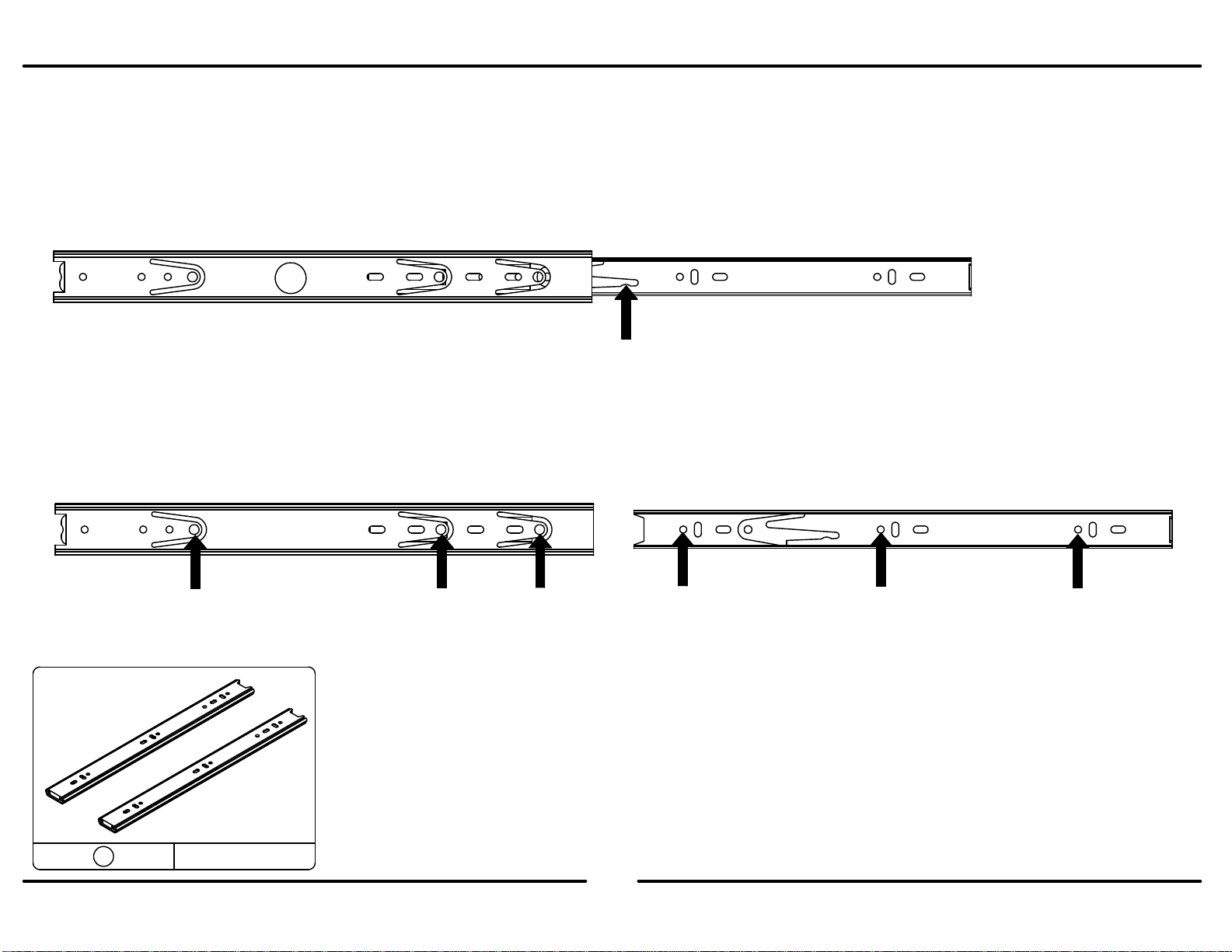

Extend each slide as shown. Press the black plastic lever upward and seperate the two parts of the slide.
Ampliar la diapositiva como se muestra. Presione hacia arriba la palanca negra de plástico y separar las dos partes de la diapositiva.
Étendre la lame comme illustré. Appuyez sur le levier en plastique noir vers le haut et séparer les deux parties de la diapositive.
This inner slide will be attached to the drawer sides.
Esta corredera interior se adjuntará a los lados del cajón.
Cette diapositive intérieure sera attachée aux côtés de tiroir.
Plastic Lever
Palanca de Plástica
Levier en Plastique
Use these three holes when attaching inner slide.
Utilice estos tres agujeros al colocar la diapositiva.
Utilisez ces trois trous pour la fixation de glissière.
Use these three holes when attaching slide.
Utilice estos tres agujeros al colocar la diapositiva.
Utilisez ces trois trous pour la fixation de glissière.
x
16
1

8
B345889500PCOM0
15 /28
?? www.ameriwood.com ??
x
89
x
13

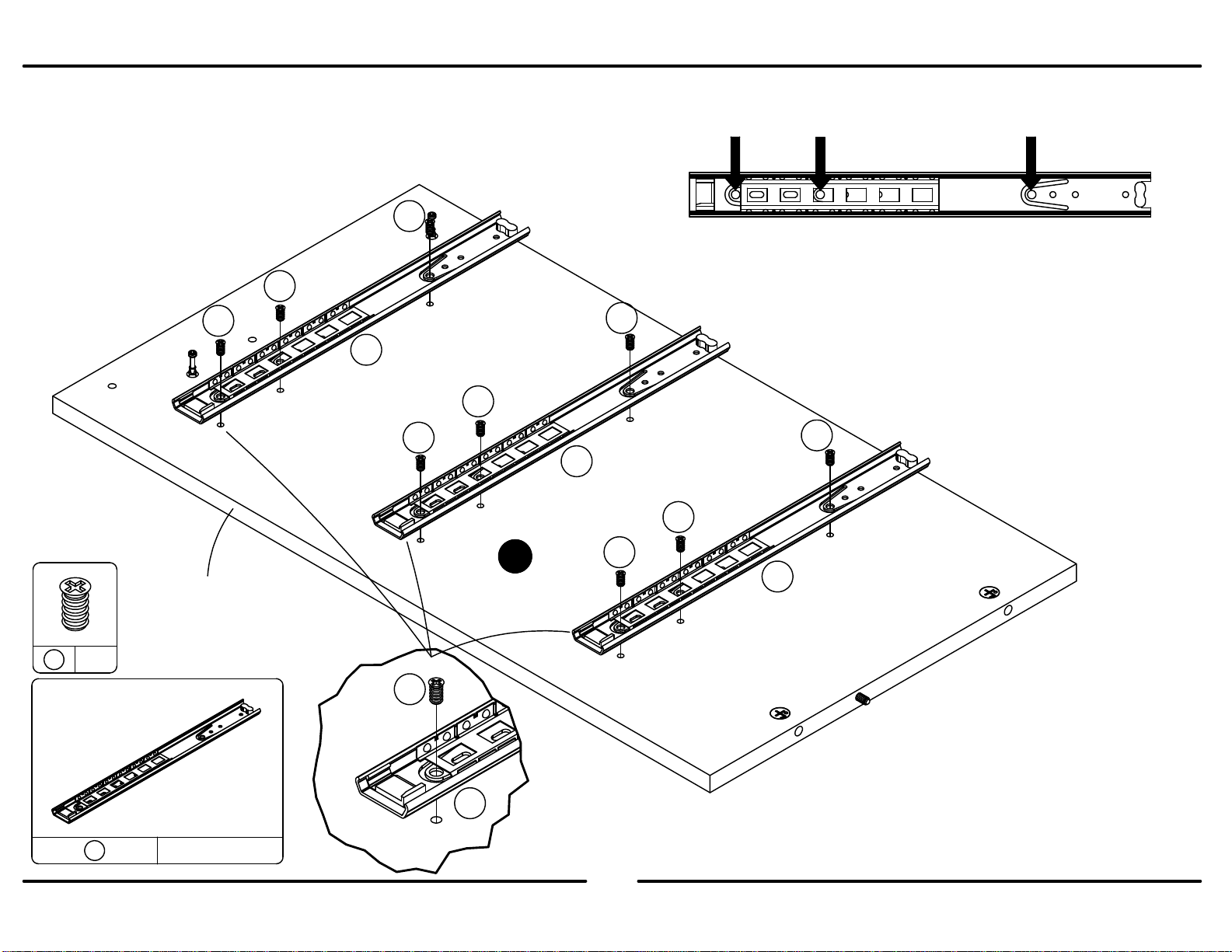

Refer to step 7 if needed for holes to use.
Consulte el paso 7 si es necesario para los
agujeros para su uso.
Reportez-vous à l'étape 7 si nécessaire pour
les trous à utiliser.
Use these three holes when attaching slide.
Utilice estos tres agujeros al colocar la diapositiva.
Utilisez ces trois trous pour la fixation de glissière.
Finished Edge
Borde Acabado
Bord Fini
front
frente
avant
front
frente
avant
A
1
1
1
1
8
8
8
8
8
8
8
8
8
8

9
B345889500PCOM0
16 /28
?? www.ameriwood.com ??
x
89
x
13
Use these three holes when attaching slide.
Utilice estos tres agujeros al colocar la diapositiva.
Utilisez ces trois trous pour la fixation de glissière.
Refer to step 7 if needed for holes to use.
Consulte el paso 7 si es necesario para los
agujeros para su uso.
Reportez-vous à l'étape 7 si nécessaire pour
les trous à utiliser.
front
frente
avant
Finished Edge
Borde Acabado
Bord Fini
8
8
8
8
8
8
8
8
8
1
1
1
1
B
8

10
B345889500PCOM0
17 /28
?? www.ameriwood.com ??
x
16
x
818
Finished Edge
Borde Acabado
Bord Fini
11
1
1
1
1
1
1
8
8
8
8
8
88
8
88
88
8
88
8
8
8
8
8
left surface
superficie izquierda
surface gauche
right surface
derecho de superficie
surface droite
CC

11
B345889500PCOM0
18 /28
?? www.ameriwood.com ??
x
13 2
13
C
E
F
Finished Edge
Borde Acabado
Bord Fini
Please Note: The partition (C) will
overhang the kick (F) slightly.
Nota: La partición (C) sobresalir
de la patada (F) ligeramente.
S'il vous plaît Remarque: La
partition (C) va surplomber le coup
(F) légèrement.

12
B345889500PCOM0
19 /28
?? www.ameriwood.com ??

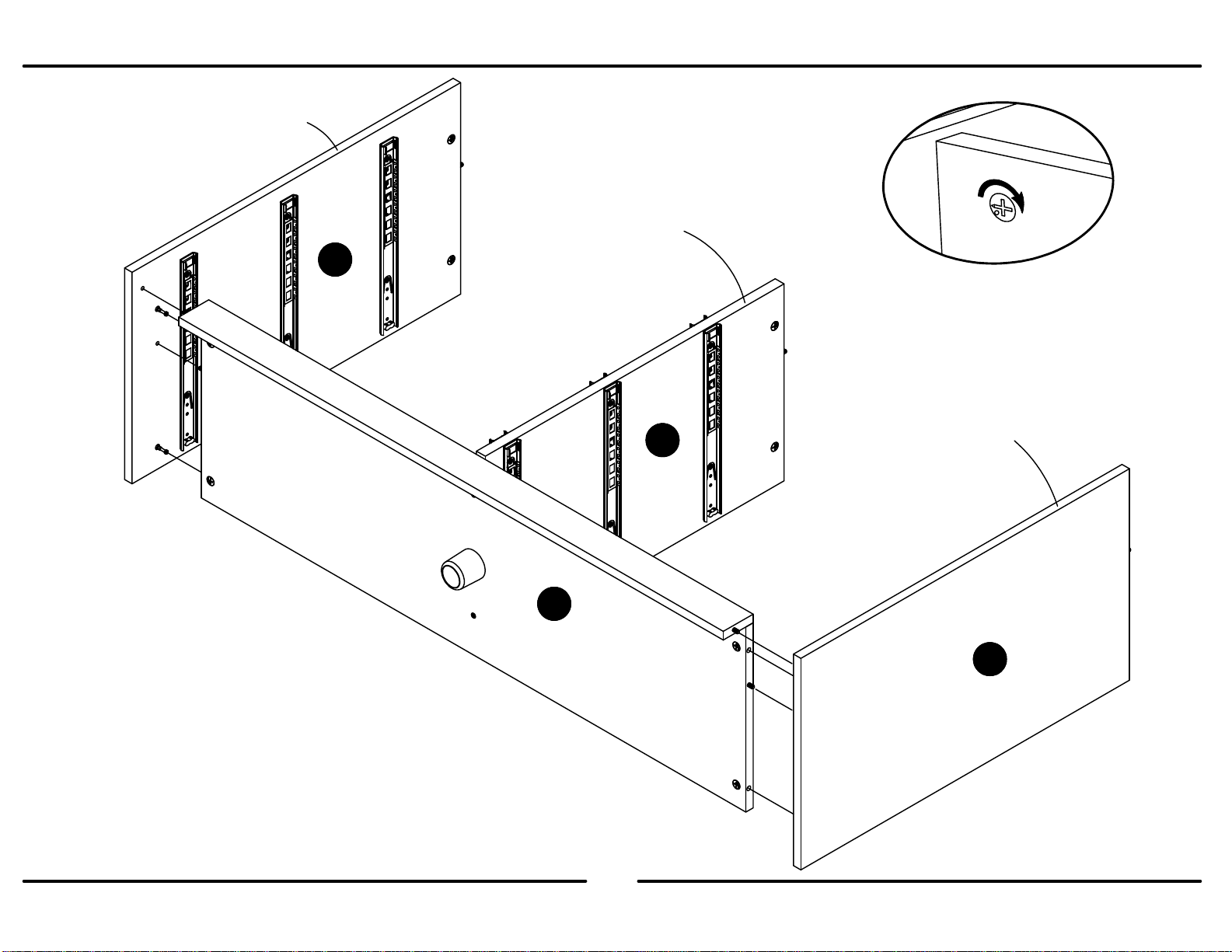

UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
A
B
C
E
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini

13
B345889500PCOM0
20 /28
?? www.ameriwood.com ??
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
A
E
C
B
D
Finished Edge
Borde Acabado
Bord Fini
