Cosco 5870321PCOM User manual

WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance? Nesacitas partes o
Asistancia? Besoin de Pièces ou
d'assistance?
WWW.AMERIWOOD.COM/PARTS
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B345870321PCOM0
5870321PCOM
Please Recycle
Recicle Por Favor
Réutilisez SVP
COSCOR

B345870321PCOM0

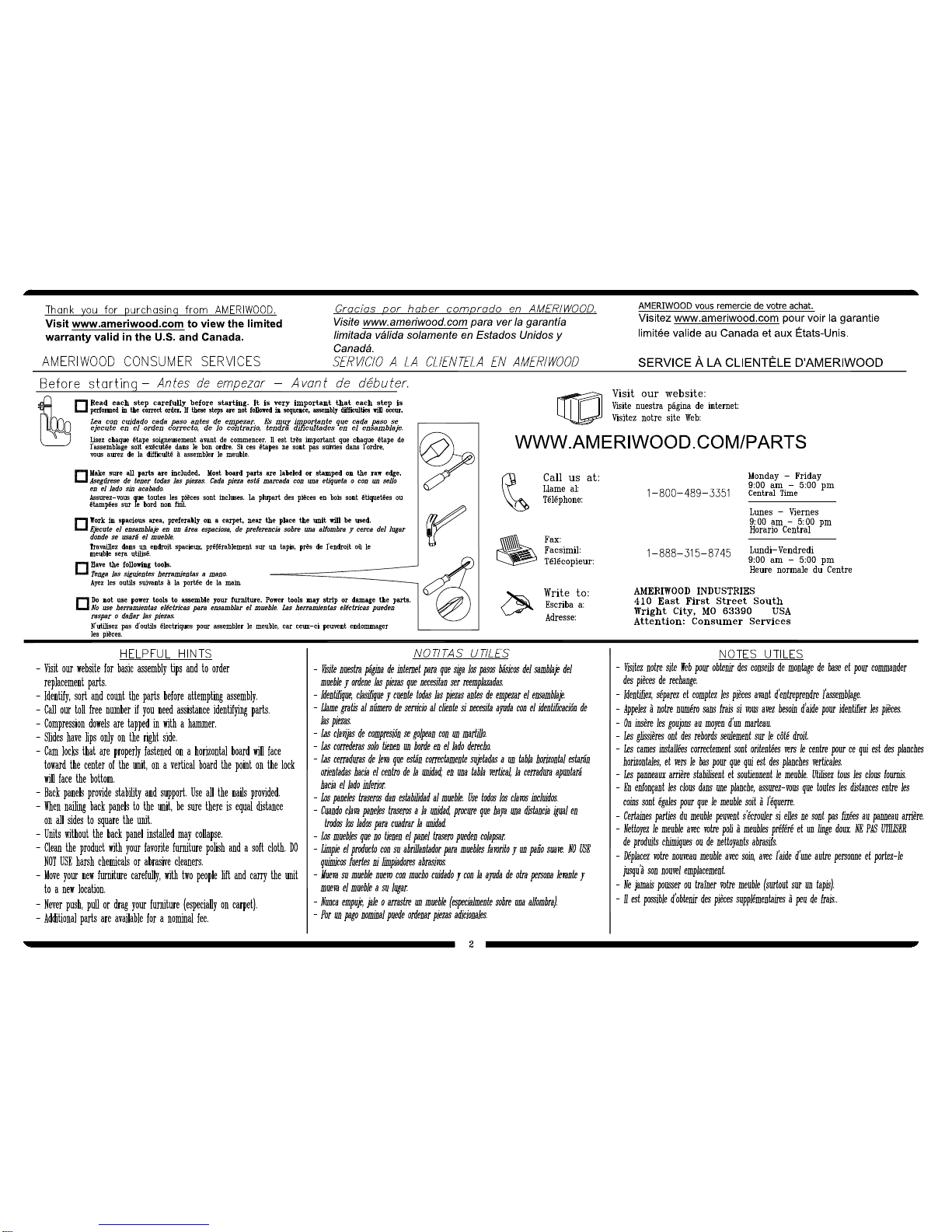

3 /28
?? www.ameriwood.com ??
PARTS - PIEZAS - PIECES
Parts List
DESCRIPTION
PART NUMBER
QTY
ITE
LEFT PANEL358703210101A
RIGHT PANEL358703210201
B
TOP
358703210301
C
STRINGER
358700000401D
BOTTOM
358690000501E
FRONT APRON
358693210702
G
Parts shown are the base cabinet of your model. Drawers are shown on next pages. Please note, some parts are labeled with a sticker and
some parts have a letter stamped on a raw edge.
.
Piezas mostradas son la base del gabinete de su modelo. Cajones se muestran en las siguientes páginas. Nota: algunas partes están
marcados con una etiqueta y algunas partes tienen una letra impresa en un borde.
Pièces indiquées sont le placard de votre modèle. Tiroirs sont indiqués sur les pages qui suivent. Veuillez noter que certaines parties sont
étiquetés avec un autocollant et certaines régions ont une lettre estampillée sur le bord brut.
This piece is paperboard construction. It is not made from wood but is required for the assembly of your unit.
Esto pedazo son la construcción del cartón. Ello no son hecho de madera, pero se requlere para la asamblea de su unidad.
Cette pièce est de construction en carton. Elle n'est pas fabriquée de bois, mais nécessaire pour l'assemblage de votre meuble.
A
B
C
Q
E
D
G
G
Spanish & French parts list is on page 5.
Lista de piezas de español y francés está en la página 5.
Liste des pieces Espagnol & Français est à la page 5.

B345870321PCOM0
4 /28
?? www.ameriwood.com ??
PARTS - PIEZAS - PIECES
Parts List
DESCRIPTION
PART NUMBER
QTY
ITEM
LEFT DRAWER SIDE
358690150904I
RIGHT DRAWER SIDE
358690151004J
DRAWER BACK35869015110
4K
DRAWER BRACE
355380001204L
TOP DRAWER FRONT
358690151301M
BOTTOM DRAWER FRONT358690151401
N
DRAWER BOTTOM
358690151504
O
MIDDLE DRAWER FRONT
358700151602P
top drawer
cajón superior
tiroir du haut
L
Parts shown are for the 4 drawers of your model. Please note, some parts are labeled with a sticker and some parts have a letter stamped
on a raw edge.
Piezas mostradas son para los 4 cajones de su modelo. Nota: algunas partes están marcados con una etiqueta y algunas partes tien
en una letra impresa en un borde.
Pièces indiquées sont pour les 4 tiroirs de votre modèle. Veuillez noter que certaines parties sont étiquetés avec un autocollant e
t certaines régions ont une lettre estampillée sur le bord brut.
K
I
J
O
MN
bottom drawer
cajón inferior
tiroir du bas
P
2 middle drawers
2 cajón medio
2 tiroir moyen
II
KK
JJ
OO
LL

B345870321PCOM0
5 /28
?? www.ameriwood.com ??
Parts List
DESCRIPTION
PART NUMBER
QTY
ITEM
PANEL IZQUIERDO / PANNEAU GAUCHE
358703210101A
PANEL DERECHO / PANNEAU DROIT
358703210201B
PARTE SUPERIOR / PANNEAU SUPERIEUR
358703210301
C
LARGUERO / LONGERON
358700000401D
FONDO / FOND
358690000501E
FALDÓN DELANTERO / TABLIER AVANT
358693210702G
LADO DEL CAJÓN IZQUIERDA / CÔTÉ DE TIROIR GAUCHE
358690150904I
LATERALES DE CAJÓN DERECHO / CÔTÉ DE TIROIR DE DROITE
358690151004J
CAJÓN DE ATRÁS / ARRIÈRE DE TIROIR
35869015110
4K
SOPORTE DE CAJÓN / RENFORT DE TIROIR
355380001204L
FRENTE DEL CAJÓN SUPERIOR / FAÇADE DU TIROIR SUPÉRIEUR
358690151301M
FRENTE DEL CAJÓN INFERIOR / FOND DE TIROIR
358690151401N
PARTE INFERIOR DEL CAJÓN / FOND DE TIROIR
358690151504
O
FRENTE DE CAJÓN MEDIO / FAÇADE DE TIROIR MOYEN
358700151602P
PANEL TRASERO / PANNEAU ARRIERE
K5870000001
Q

B345870321PCOM0
6 /28
?? www.ameriwood.com ??

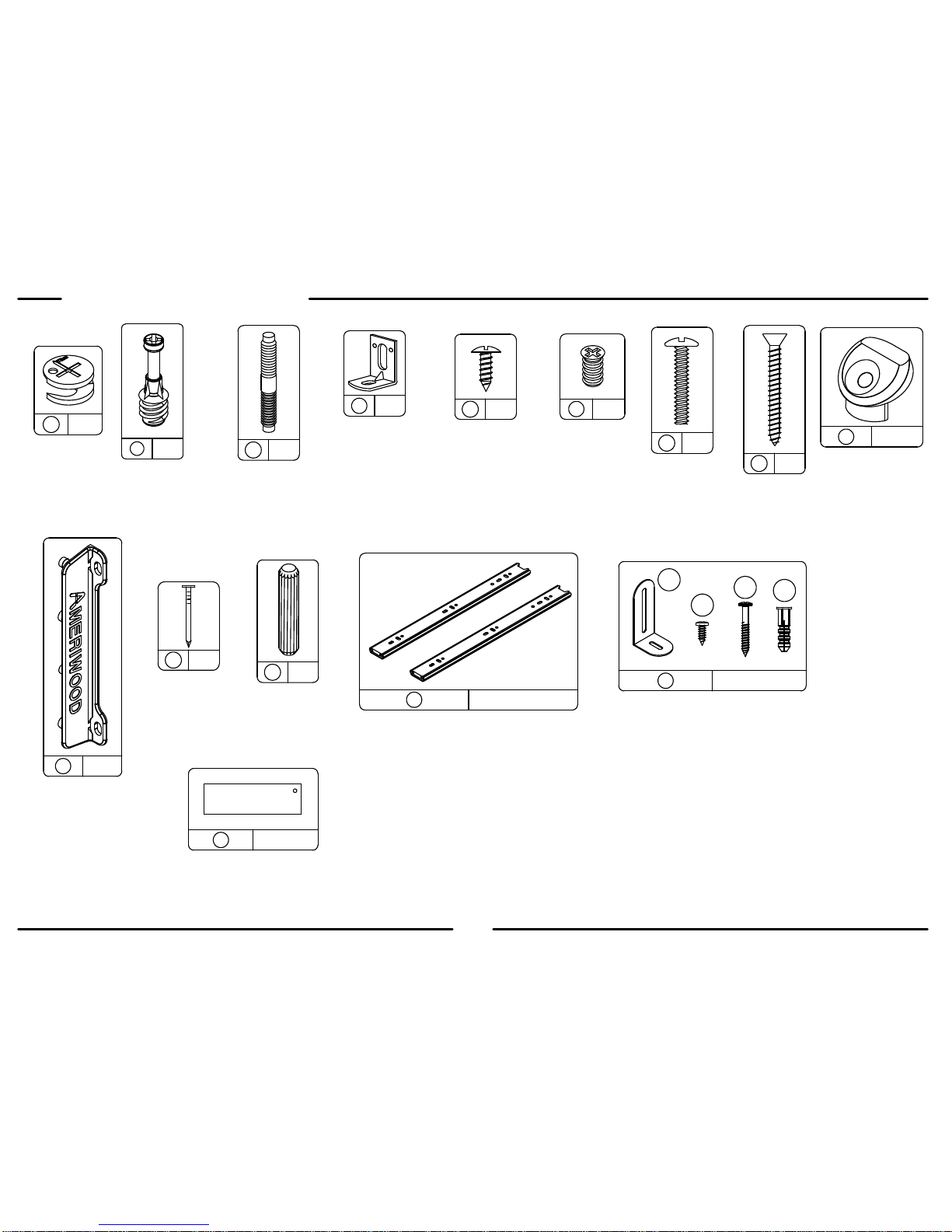

PARTS - PIEZAS - PIECES
x
#A22570
cam lock
cerradura de leva
serrure de came
114
x
cam bolt
#A22510
perno de leva
boulon de came
214 x
98
#A51990
knob
perilla
bouton
x
#A53600
angle bracket
support de l'angle
anaquel del ángulo
46
x
#A12120
7/16" pan head
cabeza redondo 7/16"
tête ronde 7/16"
552 x
624
#A11070
1/4" euro screw
tormillo euro 1/4"
euro vis 1/4"
x
#A17400
8-32 x 7/8" bolt
tornillo 7/8"
vis 7/8"
78
x 824
#A11600
1-1/4" flat head
cabeza plano 1-1/4"
tête plate 1-1/4"
x
10 8
#A54220
drawer bracket
soporte de caón
support de tiroir
x11 38
#A21110
nail
clavo
clou
x
#A21660
wood dowel
clavija de madera
goujon de bois
12 4x
14 1
#A84050
safety bracket kit
juego del soporte de seguridad
ensemble de courroie sécurite
14a
14b
14c 14d
x
13 4
#A56540
slide
corredera
glissiere coulissante
COSCOR
x
15 1
#A93350
cosco label
etiqueta de COSCO
étiquette de Cosco
x
#A21520
compression dowel
clavija de compresion
goujon de compression
36

B345870321PCOM0
7 /28
?? www.ameriwood.com ??
2
3½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1

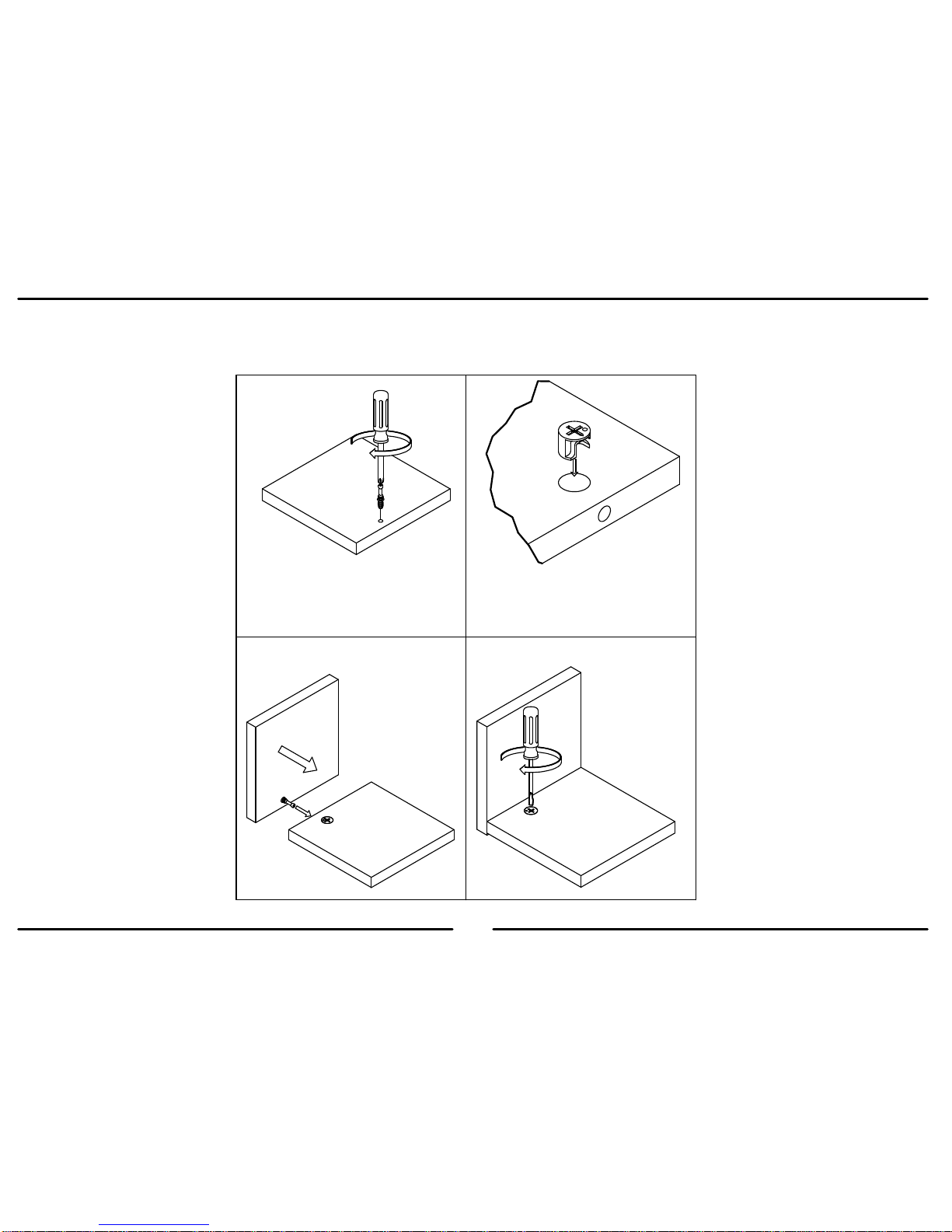

This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
Lock
Apretar
Serrer
Titus
Titus
Titus

1
B345870321PCOM0
8 /28
?? www.ameriwood.com ??

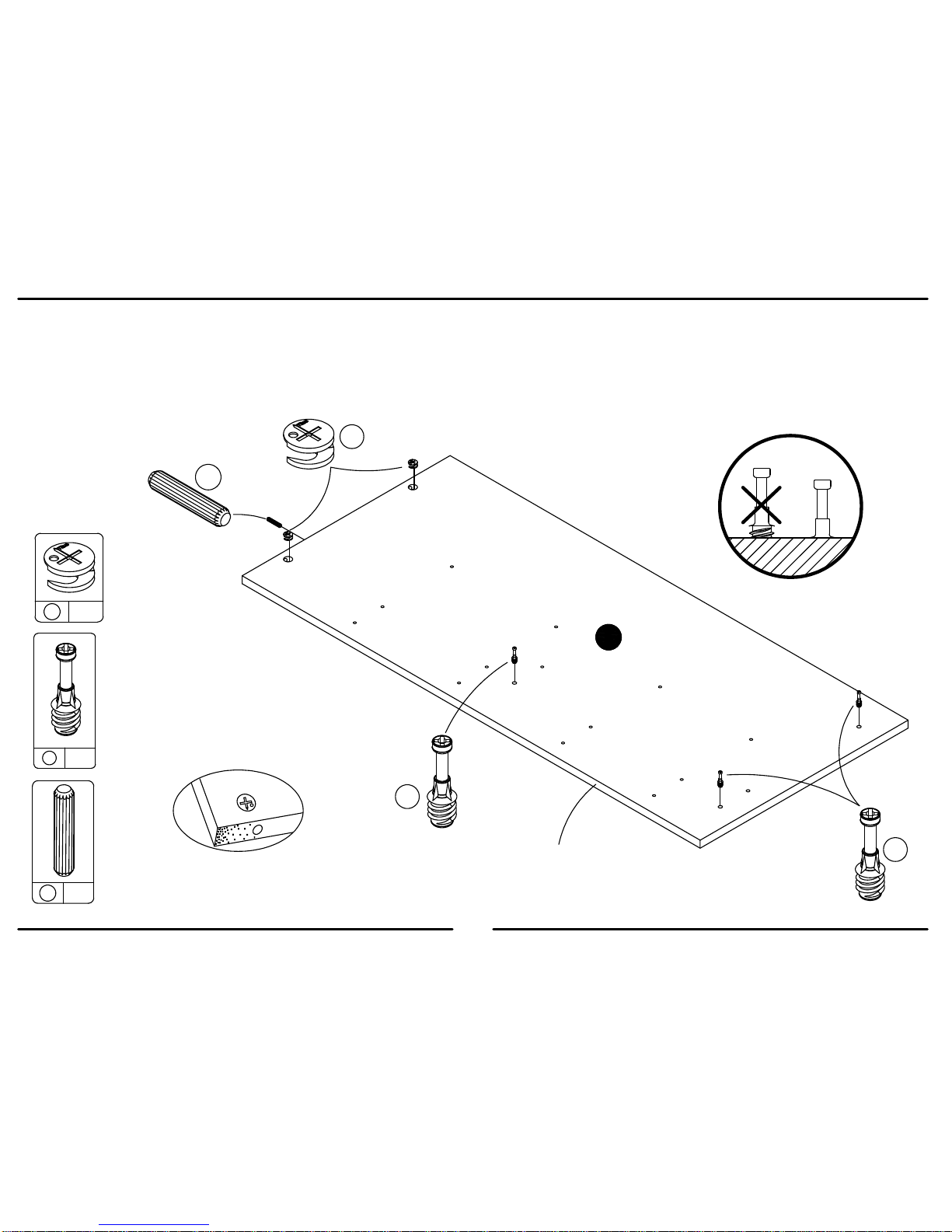

2
2
Finished Edge
Borde Acabado
Bord Fini
x
12
x
23
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
Titus
x
12 1
A
12
Important: When using a power screwdriver for screwing, please be aware to slow down and stop when screw is tight. Failure to do so
may result in stripping the screw.
Importante: Cuando se utiliza un destornillador eléctrico para atornillar, tenga en cuenta para frenar y detener al tornillo esté
apretado. No hacerlo puede resultar en remover el tornillo.
Important : Lorsque vous utilisez un tournevis électrique pour le vissage, sachez pour ralentir et arrêter lorsque la vis est serrée.
Faute de quoi vous risquez dans la vis se déshabillant.
Be sure to use the holes shown.
Asegúrese de utilizar los orificios mostrados.
N'oubliez pas d'utiliser les trous indiqués.
1

2
B345870321PCOM0
9 /28
?? www.ameriwood.com ??
2
2Finished Edge
Borde Acabado
Bord Fini
B
x
12 1
x
23
x
12
12
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
Titus
Be sure to use the holes shown.
Asegúrese de utilizar los orificios mostrados.
N'oubliez pas d'utiliser les trous indiqués.
1

3
B345870321PCOM0
10 /28
?? www.ameriwood.com ??
13
x
13 4

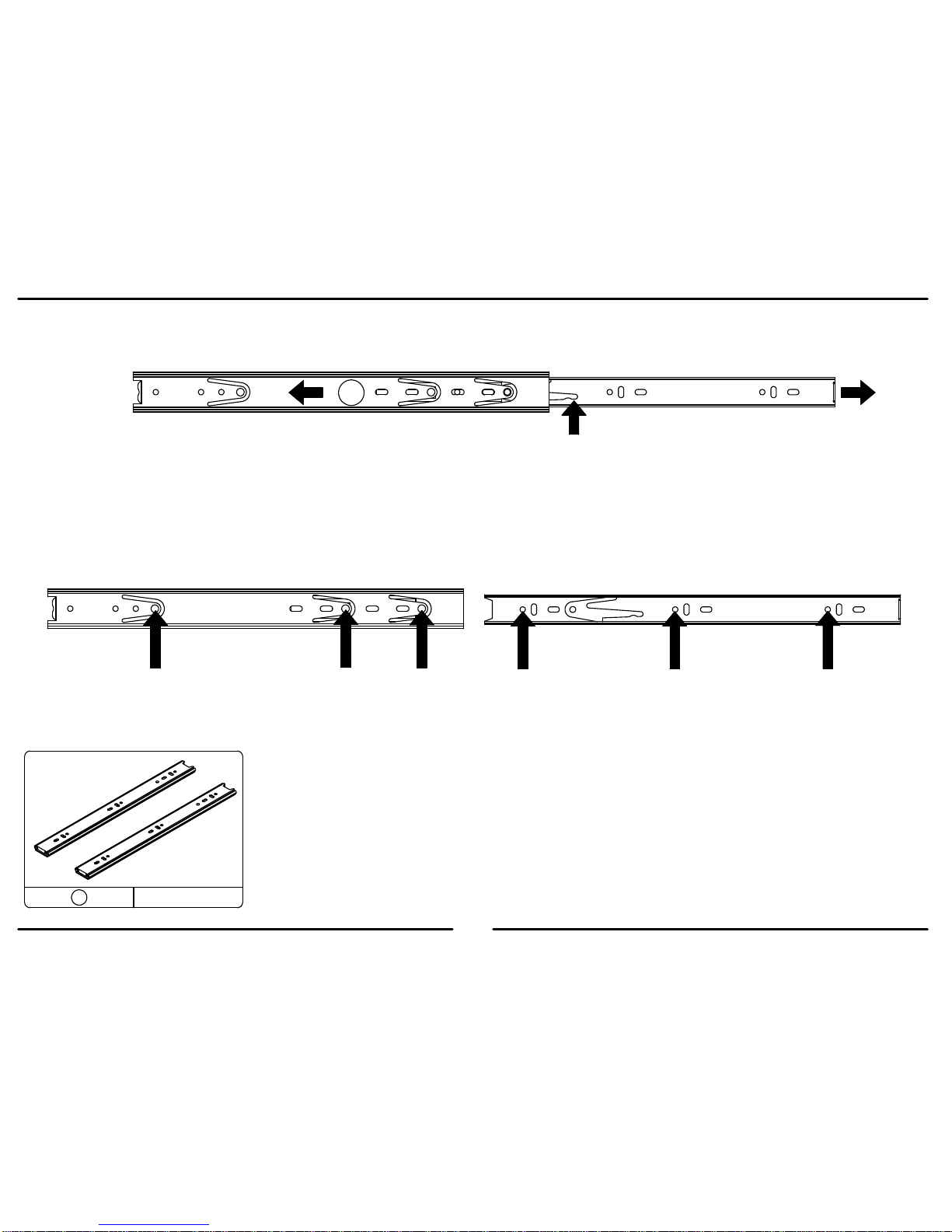

Plastic Lever
Palanca de plástica
Levier en plastique
Use these three holes when attaching outer slide.
Utilice estos tres agujeros fijación corredera exterior.
Utilisez ces trois trous pour la fixation de glissière extérieure.
This outer slide will attach to your side panels.
Esta lado hacia fuera adjuntará a los paneles laterales.
Ce côtés a se joindre a vos panneaux latéraux.
This inner slide will be attached to the drawer sides.
Esta corredera interior se adjuntará a los lados del cajón.
Cette diapositive intérieure sera attachée aux côtés de tiroir.
Extend each slide as shown. Press the black plastic lever upward and seperate the two parts of the slide.
Ampliar la diapositiva como se muestra. Presione hacia arriba la palanca negra de plástico y separar las dos partes de la diapositiva.
Étendre la lame comme illustré. Appuyez sur le levier en plastique noir vers le haut et séparer les deux parties de la diapositive.
Use these three holes when attaching inner slide.
Utilice estos tres agujeros fijación interna diapositiva.
Utilisez ces trois trous pour la fixation de glissière intérieure.

4
B345870321PCOM0
11 /28
?? www.ameriwood.com ??
x
612
13
13
13
13
A
6
Finished Edge
Borde Acabado
Bord Fini
6
13
Use this hole to install slide
Use este orificio para instalar slide
Utiliser ce trou pour installer glisser
6
Use these three holes when attaching slide.
Utilice estos tres agujeros al colocar la diapositiva.
Utilisez ces trois trous pour la fixation de glissière.
13
x
13 4
(From step 3)
(De paso 3)
(Partir de l'étape 3)

5
B345870321PCOM0
12 /28
?? www.ameriwood.com ??
6
13
13
13
13
B
x
612
13
6
6
Use this hole to install slide
Use este orificio para instalar slide
Utiliser ce trou pour installer glisser
Finished Edge
Borde Acabado
Bord Fini
Use these three holes when attaching slide.
Utilice estos tres agujeros al colocar la diapositiva.
Utilisez ces trois trous pour la fixation de glissière.
x
13 4
(From step 3)
(De paso 3)
(Partir de l'étape 3)
13

6
B345870321PCOM0
13 /28
?? www.ameriwood.com ??

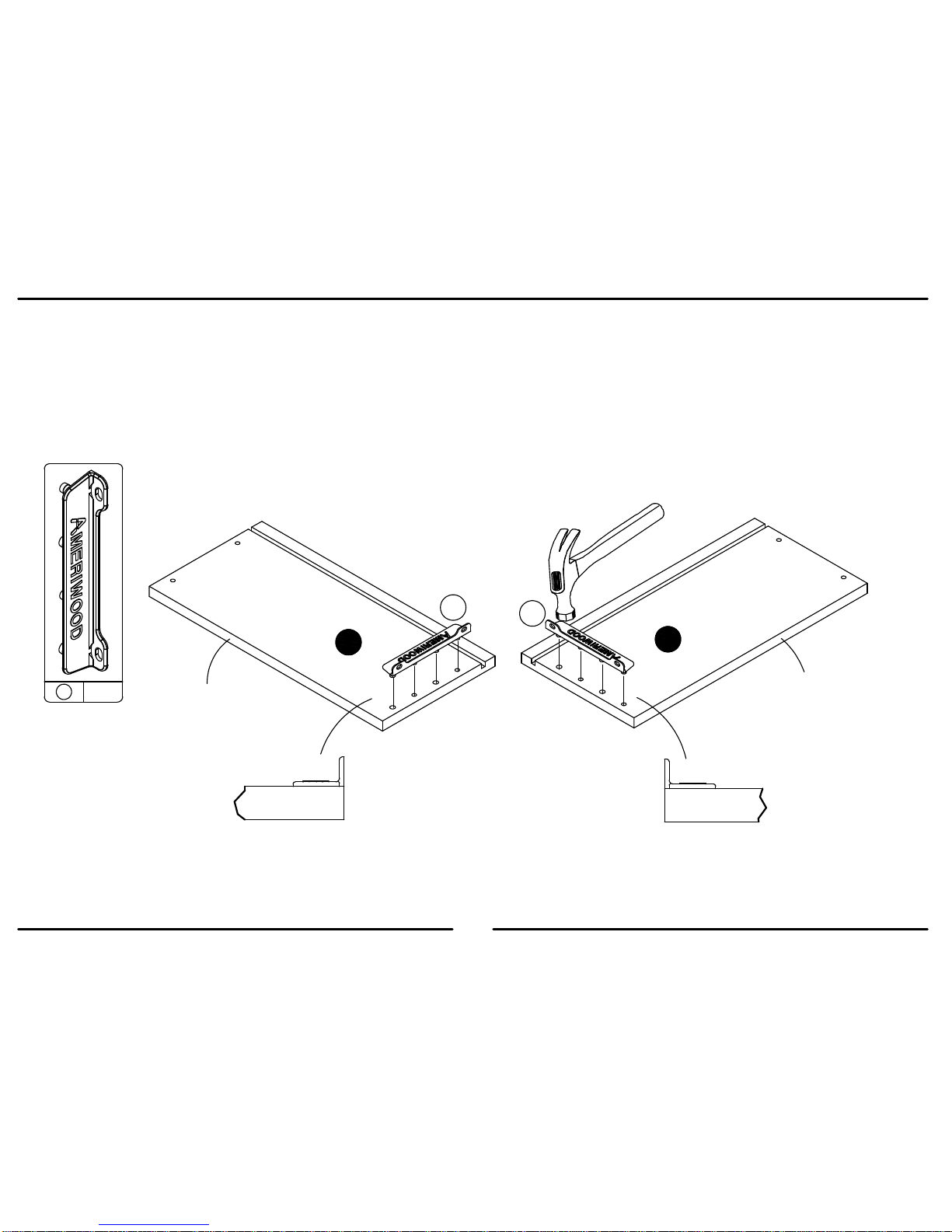

43x
2
2
45
5
14a
14b
Finished Edge
Borde Acabado
Bord Fini
C
G
x
24
x
14 1
14a
14b
x
56
Please note, the front apron (G) will have an extra
hole in this location.
Nota: el faldón delantero (G) tendrá un agujero extra
en esta ubicación.
Veuillez noter que le tablier avant (G) aura un trou
supplémentaire à cet endroit.

7
B345870321PCOM0
14 /28
?? www.ameriwood.com ??

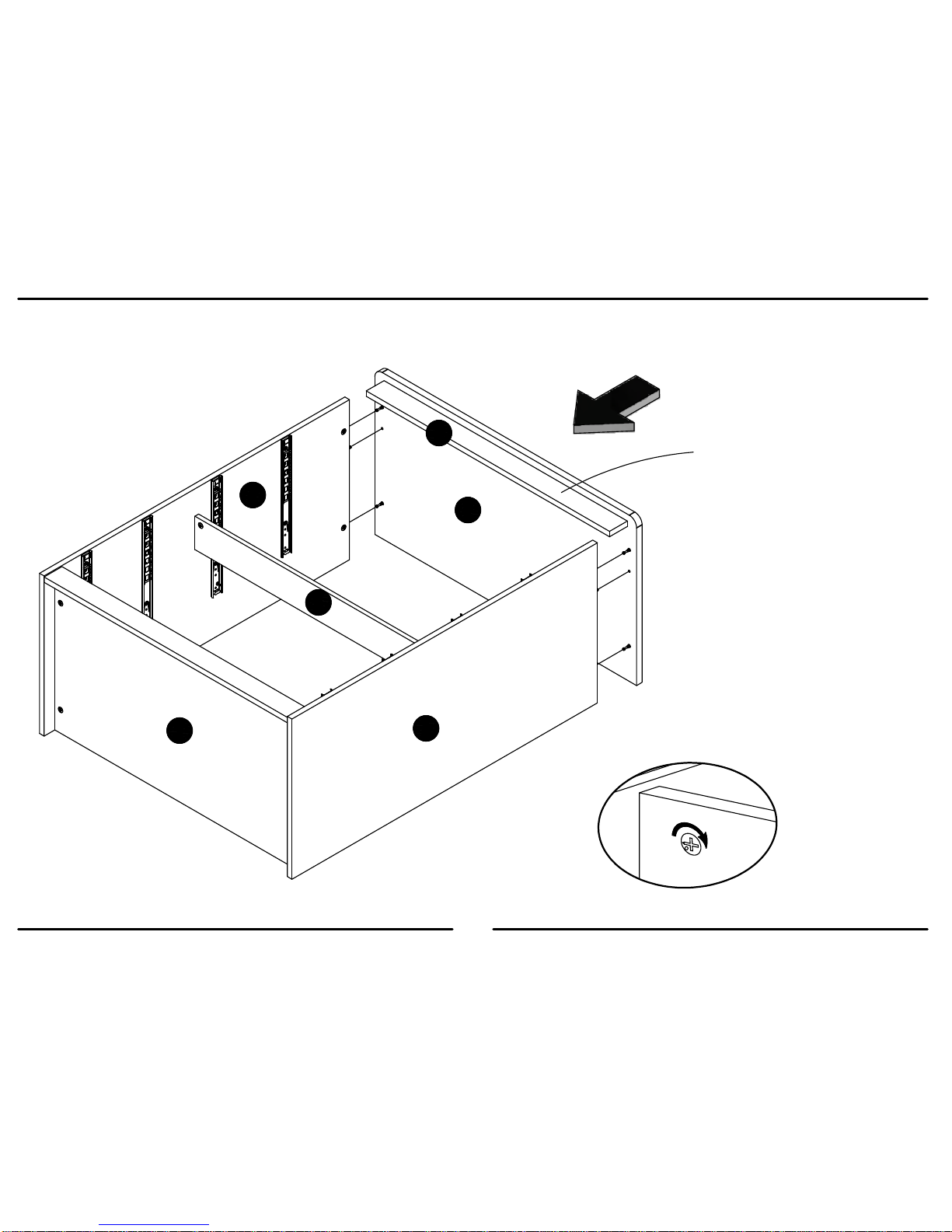

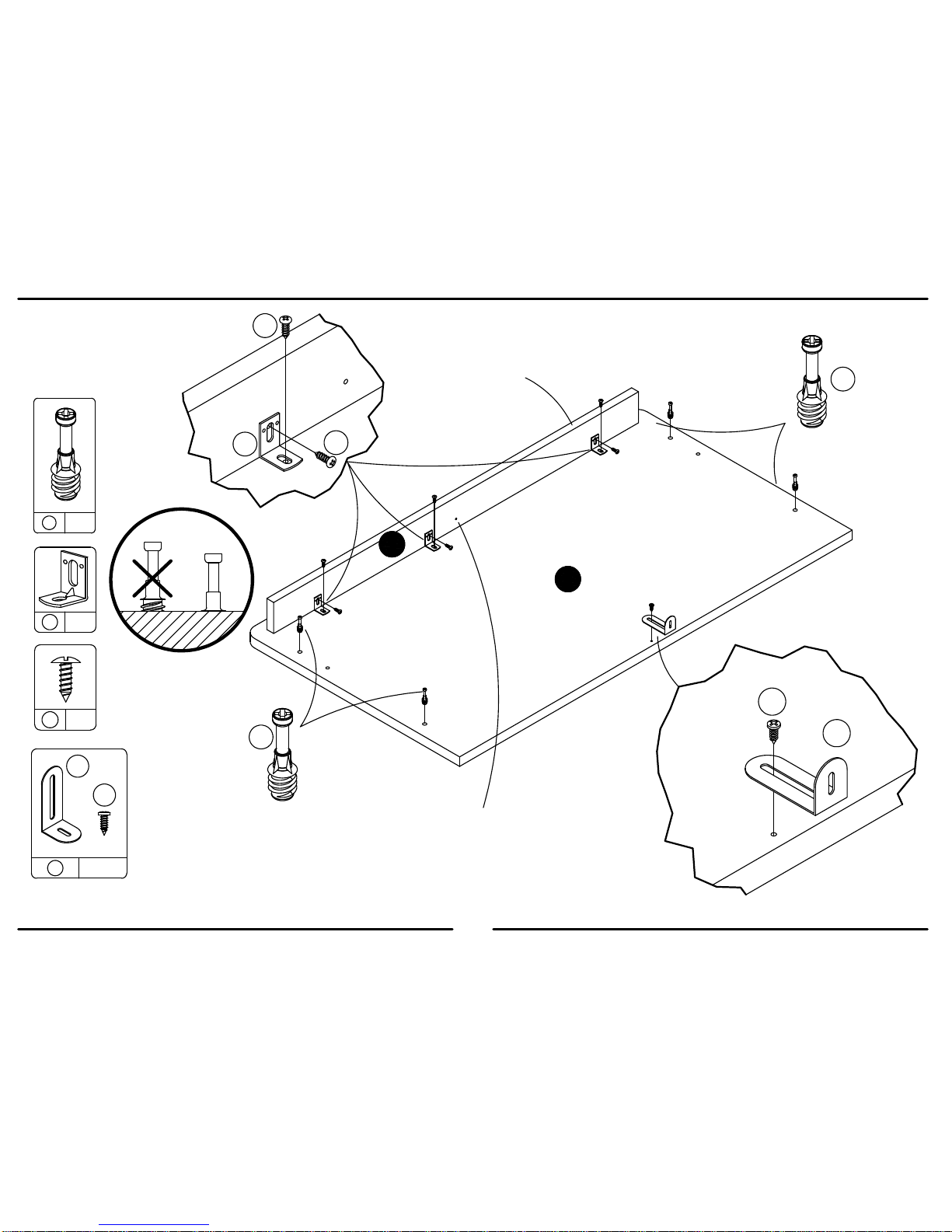

43x
4
5
5
1
1
End View
Vista Final
Vau Finale
unfinished Edge
borde inacabado
bord non fini
Finished Edge
Borde Acabado
Bord Fini
E
G
x
14
x
56
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
Titus
x
12 2
12
12
Please note, the front apron (G) will have an extra hole in this location.
Nota: el faldón delantero (G) tendrá un agujero extra en esta ubicación.
Veuillez noter que le tablier avant (G) aura un trou supplémentaire à cet
endroit.

8
B345870321PCOM0
15 /28
?? www.ameriwood.com ??
1
1
Approx.
7/16"
3
3
3

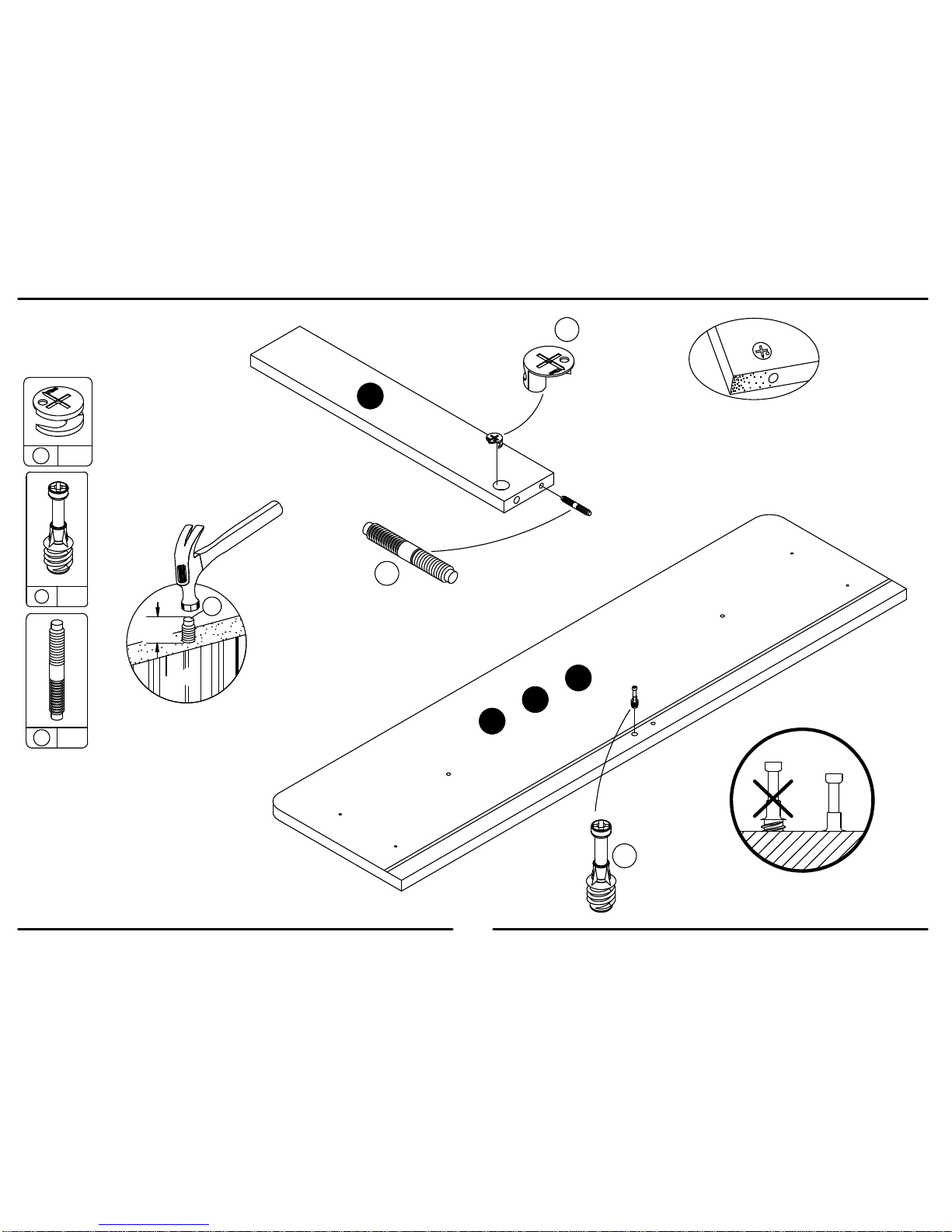

Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
Titus
x
12
D
x
32

9
B345870321PCOM0
16 /28
?? www.ameriwood.com ??
Finished Edge
Borde Acabado
Bord Fini
A
B
D
E
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
Titus
G
Be sure the bottom edge of the
lower front apron (G) is flush with
the bottom edge of the left panel
(A) and right panel (B). To adjust
the lower front apron (G), loosen
the screws (5) on the angle
bracket (4), make needed
adjustments and retighten
screws.
Asegúrese de que el borde
inferior del faldón delantero
inferior (G) esté al ras con el
borde inferior del panel izquierdo
(A) y derecha del panel (B). Para
ajustar el faldón delantero
inferior (G), afloje los tornillos (5)
en el soporte de ángulo (4),
hacer los ajustes necesarios y
vuelva a apretar los tornillos.
Veillez à ce que le bord inférieur
de la jupe avant inférieure (G)
soit alignée avec le bord inférieur
du panneau gauche (A) et le
tableau de droite (B). Pour
ajuster le tablier avant inférieur
(G), desserrer les vis (5) sur la
cornière (4), faire les
ajustements nécessaires et
resserrer les vis.

10
B345870321PCOM0
17 /28
?? www.ameriwood.com ??
You may need to loosen the angle
bracket screws and adjust the top
front apron (G) to fit between the
end panels.
Puede que necesites afloja
r los tornillos de soporte en áng
ulo y ajustar el delantal frontal sup
erior (G) para encajar entre los pa
neles de los extremos.
Vous devrez peut-êtr
e desserrer les vis de support
d'angle et ajuster le tablier avan
t supérieur (G) pour se loge
r entre les panneaux de la fin.
A
B
C
E
D
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
Titus
G

11
B345870321PCOM0
18 /28
?? www.ameriwood.com ??
product collapse, and/or serious injury.
Por favor asegúrese que las Parte de atrás se atan
firmemente. Todos los clavos deben manejarse en las
partes recto y deben apretarse firmemente. El fracaso para
hacer para que podría causar inestabilidad, derrumbamiento
del producto, y/o la lesión seria.
S’il-vous-plaît assurez-vous que les PANNEAUX
ARRIÈRES sont attachés solidement. Tous les clous
doivent être enfoncés perpendiculairement et solidement
dans les parties. Sinon le meuble peut devenir instable,
s’effondrer subitement et/ou causer des blessures graves.
tightened firmly. Failure to do so could cause instability,
All nails must be driven into the parts straight and
Please make sure that the Backs are attached securely.
ADVERTENCIA
AVERTISSEMENT
WARNING
11 x 38
Flush the edge of the back panel with the bottom edge of the bottom
shelf. Align squarely and nail straight through into back edges.
Alinie el borde del panel trasero con el borde inferior del estante
inferior. Alinee en ángulo recto y clave derecho dentro o en los
bordes traseros.
Alignez le bord du panneau arrière avec le bord inférieur de la
tablette inférieure. Alignez à égalité et enfoncez les clous
perpendiculairement dans les bords arrière.
Carefully place unit on its front side.
Con cuidado, coloque la unidad sobre su parte frontal.
Placez soigneusement le meuble sur son devant.
Assure that the unit is square.
Distance from corner to corner must be equal as shown.
Asegura que el unidad es cuadrada.
Distancia de esquina a esquina debe ser igual como se muestra por favor.
Assurez-vous que le meuble està égalité.
La distance de coin en coin doit être égale comme montré.
COSCO
15
Q
COSCOR
x
15 1
IMPORTANT! THE BACK PANEL IS A STRUCTURAL PART OF THIS UNIT AND MUST BE INSTALLED PROPERLY.
IMPORTANTE! EL PANEL TRASERO ES UNA PARTE ESTRUCTURAL DE ESTA UNIDAD Y DEBE SER INSTALADO CORRECTAMENTE.
IMPORTANT! LE PANNEAU ARRIÈRE EST UNE PIÈCE STRUCTURELLE DU MEUBLE ET DOIT ÊTRE INSTALLÉ CORRECTEMENT.

12
B345870321PCOM0
19 /28
?? www.ameriwood.com ??
Lay the drawer sides down on a flat hard surface. Carefully line up the drawer bracket with the holes in the drawer side
as shown. Using a hammer, tap each drawer bracket stem part way into each hole. Repeat this process until the drawer
bracket is fully seated on the drawer side.
Coloque los lados del cajón sobre una superficie plana y dura. Alinee cuidadosamente el soporte del cajón con los
agujeros en el lado del cajón, como se muestra. Con un martillo, golpee cada vástago del soporte del cajón
parcialmente en cada orificio. Repita este proceso hasta que el soporte del cajón esté completamente asentado en el
lado del cajón.
Déposez les côtés du tiroir sur une surface plane et rigide. Alignez soigneusement le support de tiroir avec les trous
dans le côté du tiroir comme montré. Avec un marteau, tapez chaque tige de support de tiroir en partie dans chaque
trou. Répétez cette procédure jusqu'à ce que le support de tiroir repose entièrement sur le côté du tiroir.
Bracket Orientation
Orientación del soporte
Orientation du support
Bracket Orientation
Orientación del soporte
Orientation du support
10 10
IJ
x
10 8
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
x4 x4

13
B345870321PCOM0
20 /28
?? www.ameriwood.com ??
Note: Top drawer front (M) shown,
repeat step for bottom drawer front
(N) and middle drawer fronts (P).
Nota: Arriba el frente del cajón (M)
se muestra, repita el paso para
frente de cajón inferior (N) y frentes
de cajón del medio (P).
Remarque : Haut tiroir (M) montré,
répétez l'étape pour fond de tiroir (N)
et moyen de façades (P).
x
24
M
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
Titus
x
14
x
34
L
x4
2
1
3
Approx.
7/16"
3
x4
NP
