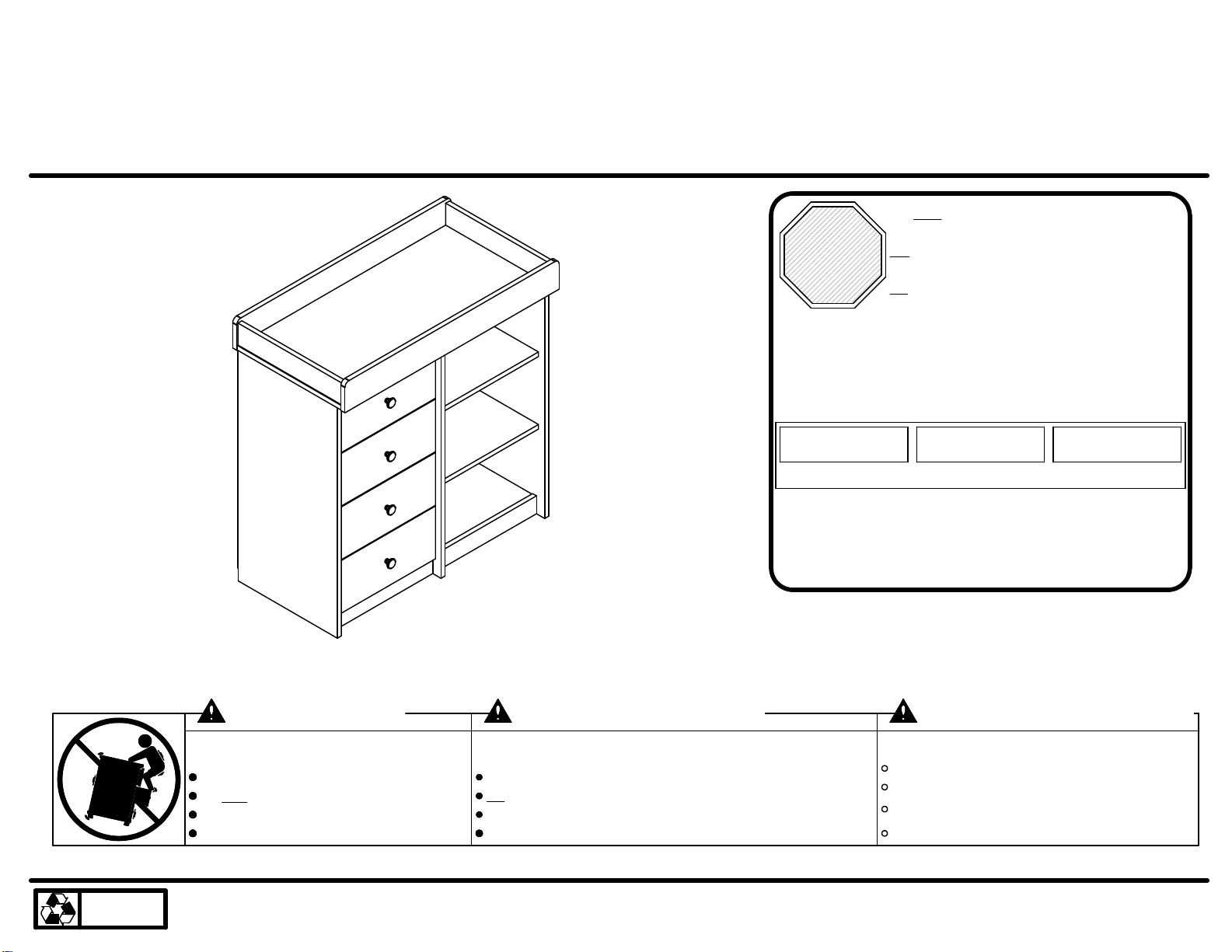

Cosco 5891501PCOM User manual

WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance? Nesacitas partes o
Asistancia? Besoin de Pièces ou
d'assistance?
WWW.COSCOKIDSFURNITURE.COM/PARTS
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B345891501PCOM0
5891501PCOM
Please Recycle
Recicle Por Favor
Réutilisez SVP
COSCO®

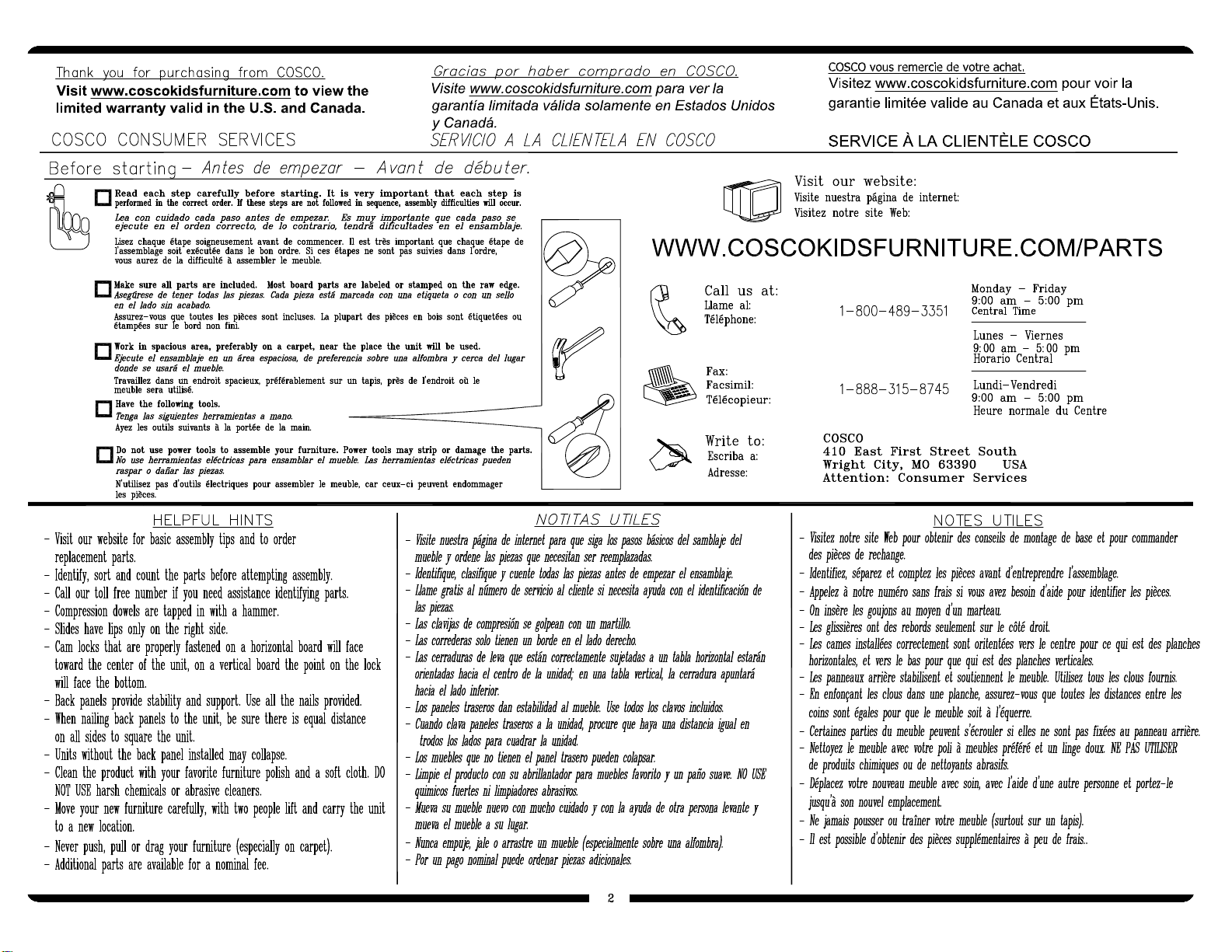

B345891501PCOM0
4 /34
?? www.coscokidsfurniture.com ??

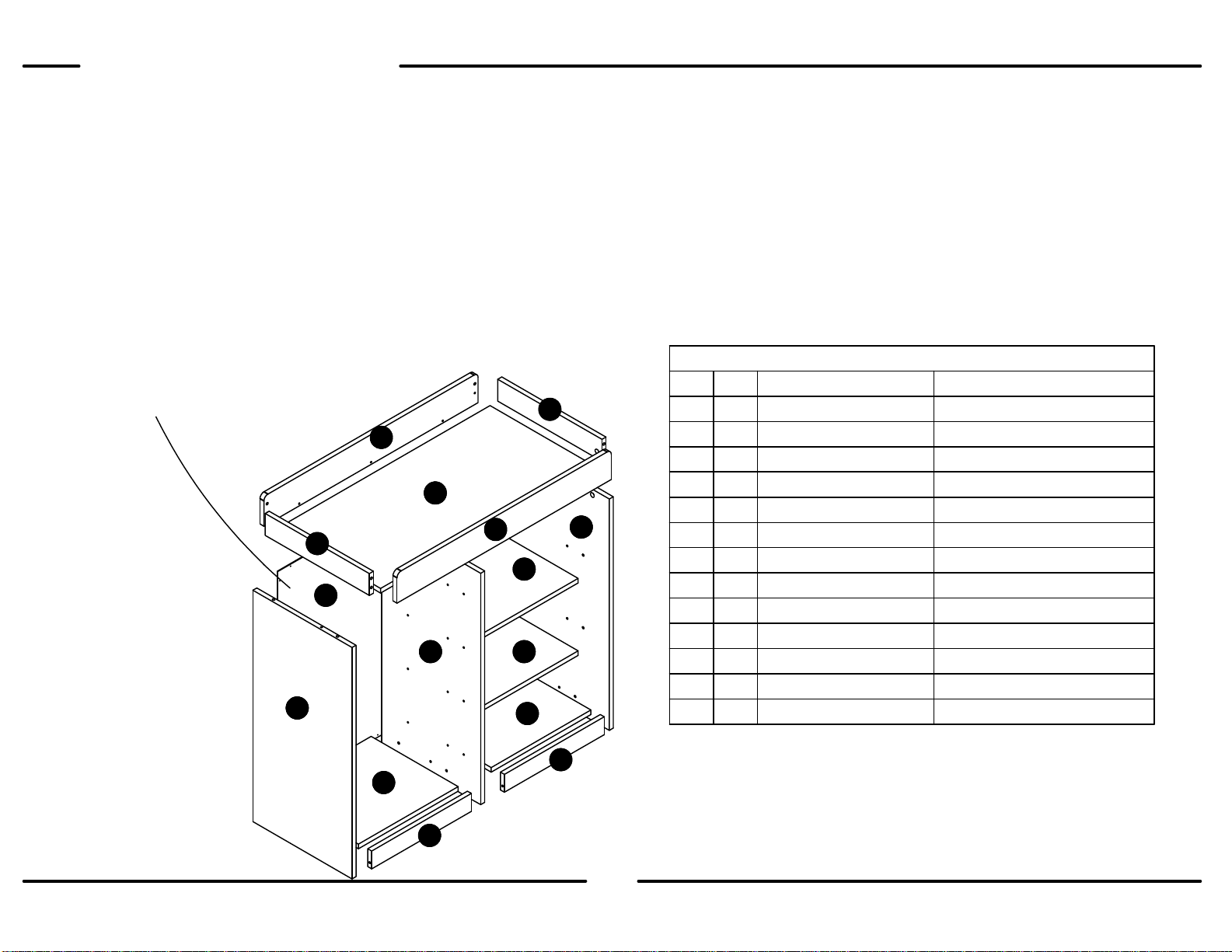

PARTS - PIEZAS - PIECES
Parts List
DESCRIPTION
PART NUMBER
QT
ITE
LEFT PANEL358910150101A
RIGHT PANEL
358910150201B
PARTITION358910150301C
TOP
358910150401D
LEFT BOTTOM
358910000501E
RIGHT BOTTOM
358910150601F
FIXED SHELF
358910150702
G
KICK
358910150802H
FRONT RAIL
358910150901I
BACK RAIL
358910151001
J
LEFT RAIL358910151901
S
RIGHT RAIL
358910152001T
BACK PANELK5891015001
U
Parts shown are the base cabinet of your model. Drawers shown on next page. Please note, some parts are labeled with a sticker and some
parts have a letter stamped on a raw edge.
Piezas mostradas son la base del gabinete de su modelo. Cajones que se muestra en la siguiente página. Tenga en cuenta las mismas
partes se etiquetan con una etiqueta engomada y algunas partes tienen una carta impresa en un borde crudo.
Pièces indiquées sont le placard de votre modèle. Tiroirs montrés sur la page suivante. Veuillez noter que les mêmes pièces sont pourvus
d'une étiquette et certaines régions ont une lettre estampillée sur le bord brut.
This piece is paperboard construction. It is not made
from wood but is required for the assembly of your
unit.
Esto pedazo son la construcción del cartón. Ello no
son hecho de madera, pero se requlere para la
asamblea de su unidad.
Cette pièce est de construction en carton. Elle n'est
pas fabriquée de bois, mais nécessaire pour
l'assemblage de votre meuble.
Spanish & French parts list on page 6.
Lista de piezas españolas y francesas en la página 6.
Liste des pièces espagnoles et françaises à la page 6.
A
B
C
D
E
F
G
G
H
H
I
J
S
T
U

B345891501PCOM0
5 /34
?? www.coscokidsfurniture.com ??
PARTS - PIEZAS - PIECES
Parts List
DESCRIPTION
PART NUMBER
QT
ITE
LEFT DRAWER SIDE
358800151104K
RIGHT DRAWER SIDE
358800151204L
DRAWER FRONT
358910151301
M
DRAWER FRONT
358913121401N
DRAWER FRONT
358913261501
O
DRAWER FRONT358913271601
P
DRAWER BACK
358910151704
Q
DRAWER BOTTOM
358910151804R
Parts shown are for the drawers. Please note, some parts are labeled with a sticker and some parts have a letter stamped on a raw edge.
Piezas que se muestran son para los cajones. Tenga en cuenta que algunas partes están etiquetados con una pegatina y algunas partes
tienen una carta sellada en un borde crudo.
Pièces indiqués sont pour les tiroirs. S'il vous plaît noter, certaines parties sont marqués avec un autocollant et certaines parties ont une
lettre estampillée sur un bord brut.
Spanish & French parts list on page 6.
Lista de piezas españolas y francesas en la página 6.
Liste des pièces espagnoles et françaises à la page 6.
K
L
MNOP
R
Q

B345891501PCOM0
6 /34
?? www.coscokidsfurniture.com ??
PARTS - PIEZAS - PIECES
Parts List
DESCRIPTION
PART NUMBER
QTY
ITEM
panel izquierdo / panneaul gauche
358910150101A
panel derecho / panneau droit
358910150201B
partición / cloison358910150301C
cima / dessus
358910150401D
abajo a la izquierda / en bas à gauche
358910000501E
abajo a la derecha / en bas à droite
358910150601F
estante fijo / l'étagère fixe
358910150702
G
retroceso / plaque
358910150802H
riel delantero / rail avant
358910150901I
riel posterior / rail arrière358910151001
J
lado del cajón izquierdo / côté du tiroir gauche
358880151104K
lado del cajón derecho / côté du tiroir droit
358880151204L
frente del cajón (rojo) / tiroir avant (rouge)358910151301
M
frente del cajón (gris) / tiroir avant (gris)
358913121401N
frente del cajón (azul claro) / tiroir avant (bleu clair)
358913261501
O
frente del cajón (azul índigo) / tiroir avant (bleu indigo)358913271601
P
cajón trasero / dos du tiroir
358910151704
Q
cajón inferiore / fond de tiroir
358910151804R
carril de la izquierda / rail gauche
358910151901
S
carril de la derecha / rail droit
358910152001T
panel trasero / panneau arrière
K5891015001U

B345891501PCOM0
7 /34
?? www.coscokidsfurniture.com ??

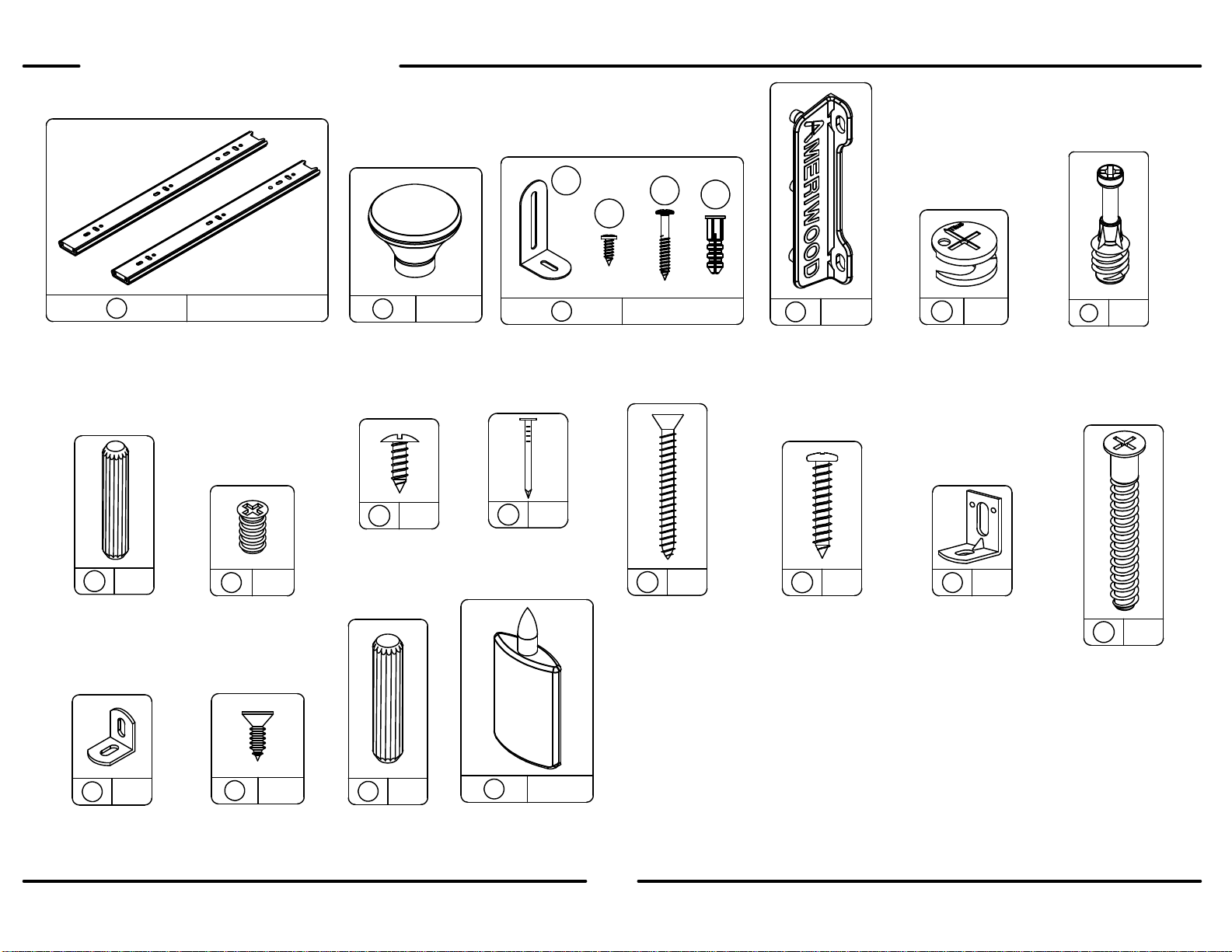

PARTS - PIEZAS - PIECES
x
31
#A84050
safety bracket kit
juego del soporte de seguridad
ensemble de courroie sécurite
3a
3b
3c 3d
x
#A22570
cam lock
cerradura de leva
serrure de came
524
x
cam bolt
#A22510
perno de leva
boulon de came
624
x
#A21660
wood dowel
clavija de madera
goujon de bois
715
x
#A12120
7/16" pan head
cabeza redondo 7/16"
tête ronde 7/16"
940
x
824
#A11070
1/4" euro screw
tormillo euro 1/4"
euro vis 1/4"
x10 28
#A21110
nail
clavo
clou

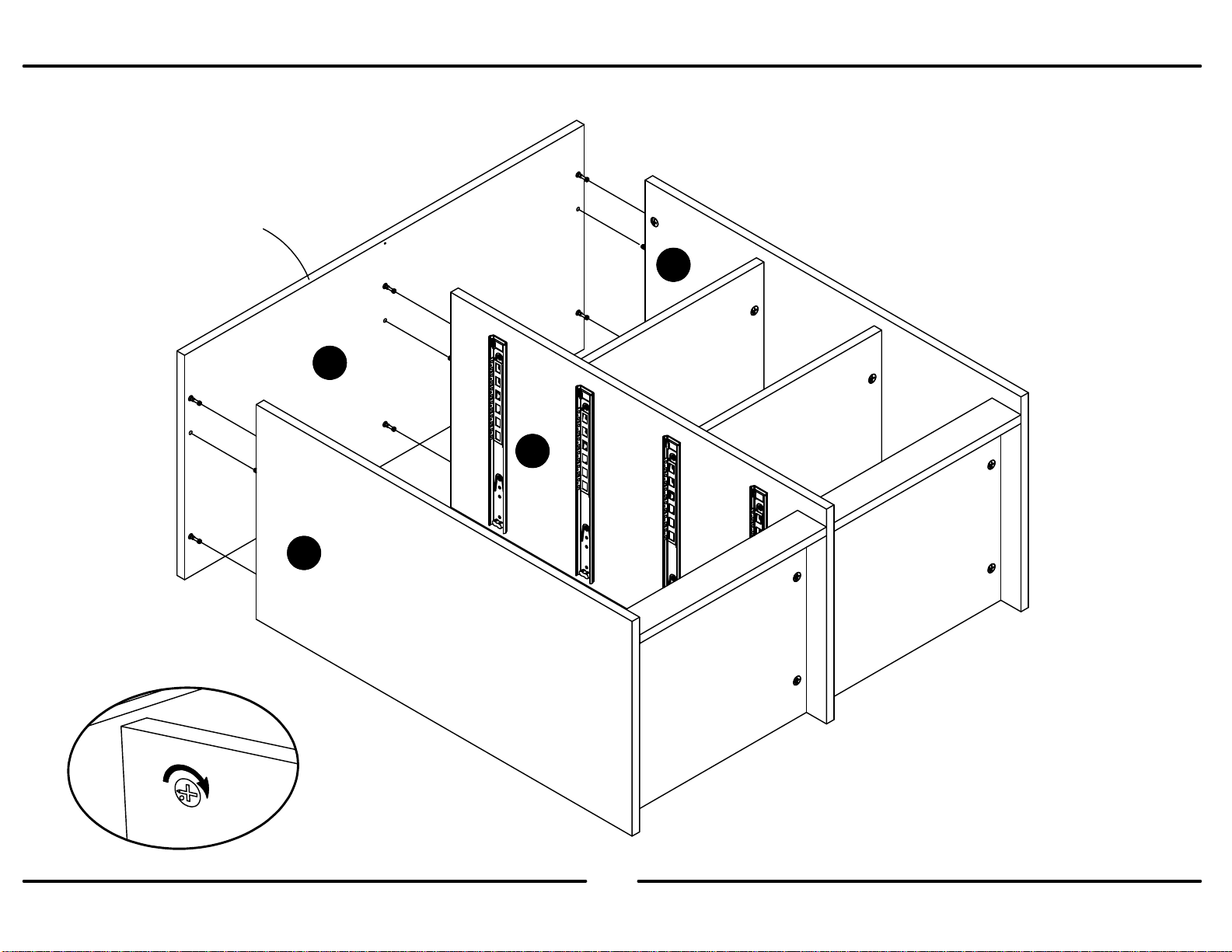

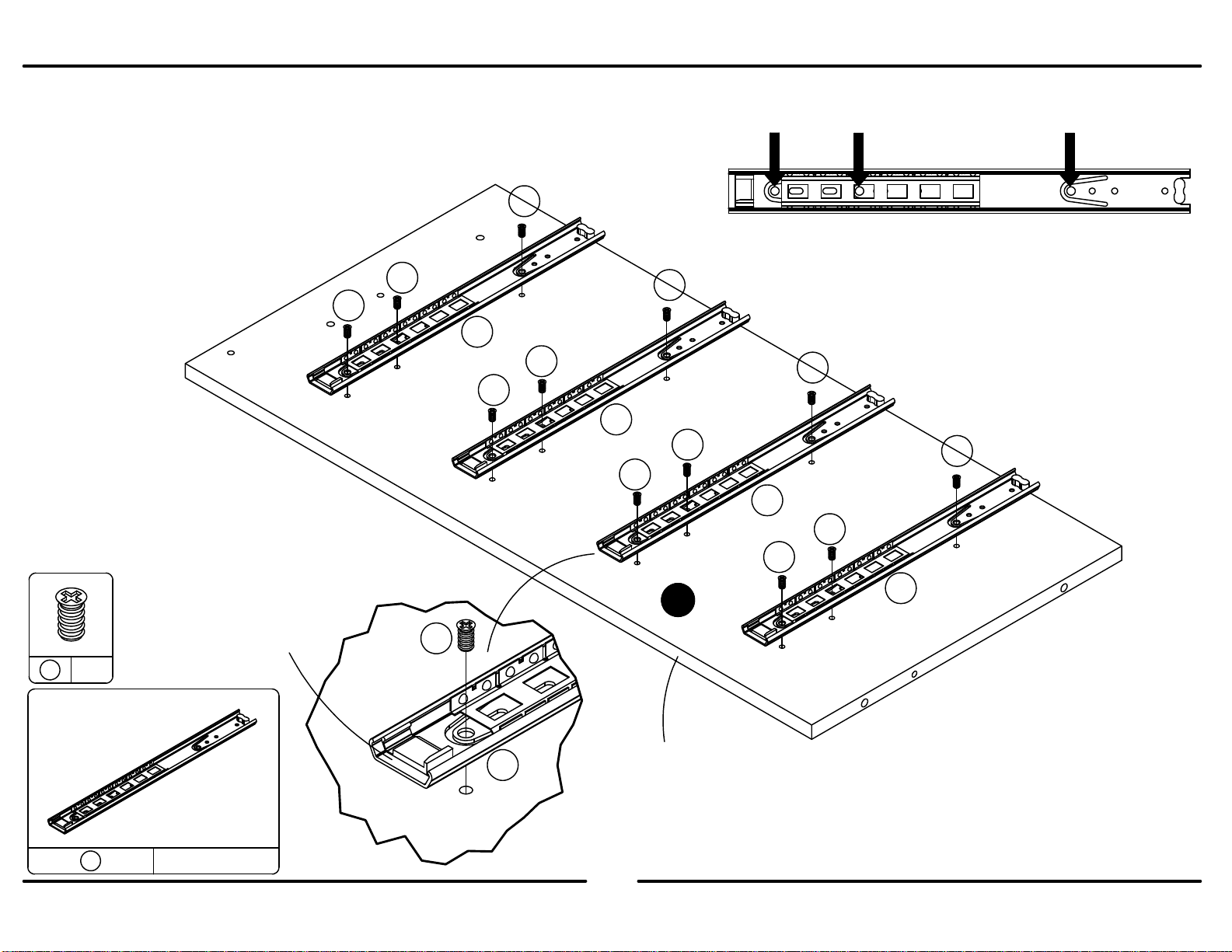

x
14
#A56540
slide
corredera
glissiere coulissante
x 11 16
#A11600
1-1/4" flat head
cabeza plano 1-1/4"
tête plate 1-1/4"
x
24
#A52010
knob
perilla
bouton
x
48
#A54215
drawer bracket
soporte de caón
support de tiroir
x
#A12700
7/8" pan head
cabeza redondo 7/8"
tête ronde
12 4
x
#A23030
confirmat
confirmado
confirmé
14 5
x
#A53600
angle bracket
support de l'angle
anaquel del ángulo
13 4
x
15 1
#A53840
angle bracket
anaquel del ángulo
anaquel del ángulo
x
16 2
#A09130
#4 x 1/2" screw
#4 X 1/2" tornillo
# Vis 4 X 1/2"
x
17 4
#A21790
wood dowel
clavija de madera
goujon de bois
x
18 1
#A99040
glue bottle
pegamento
clé hexagonale

B345891501PCOM0
8 /34
?? www.coscokidsfurniture.com ??
2
3½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1

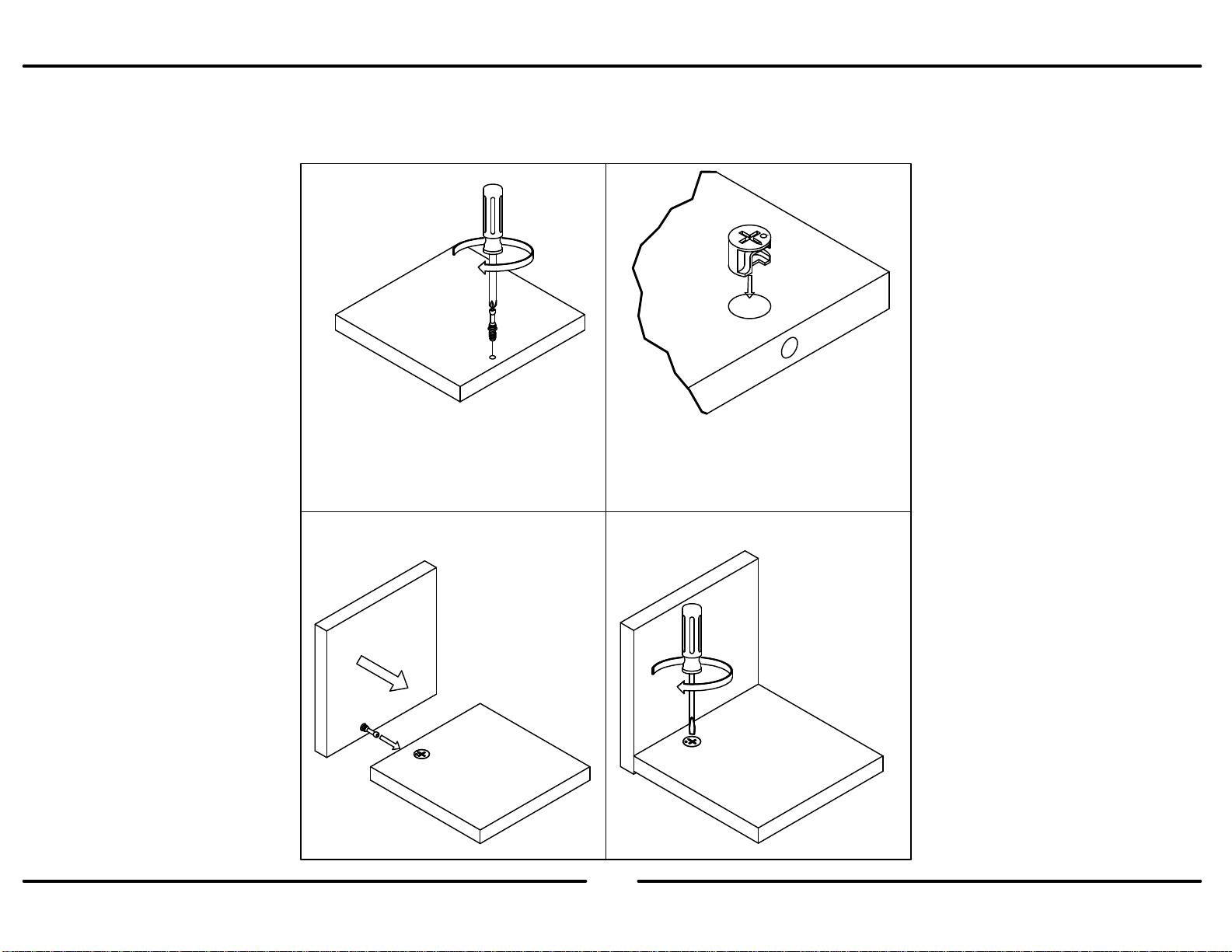

This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
Lock
Apretar
Serrer
Titus
Titus
Titus

1
B345891501PCOM0
9 /34
?? www.coscokidsfurniture.com ??
Important: When using a power drill or power screwdriver for screwing, please be aware to slow down and stop when screw is
tight. Failure to do so may result in stripping the screw.
Importante: Cuando se utiliza un taladro eléctrico o corriente desarmador para atornillar, tenga en cuenta a despacio y se
detendrá cuando el tornillo está apretado. No hacerlo puede resultar en despojar el tornillo.
Important : Lorsque vous utilisez une perceuse électrique ou un tournevis électrique pour le vissage, sachez pour ralentir et
arrêter lorsque la vis est serrée. Faute de quoi vous risquez dans la vis se déshabillant.
x
62
x
71

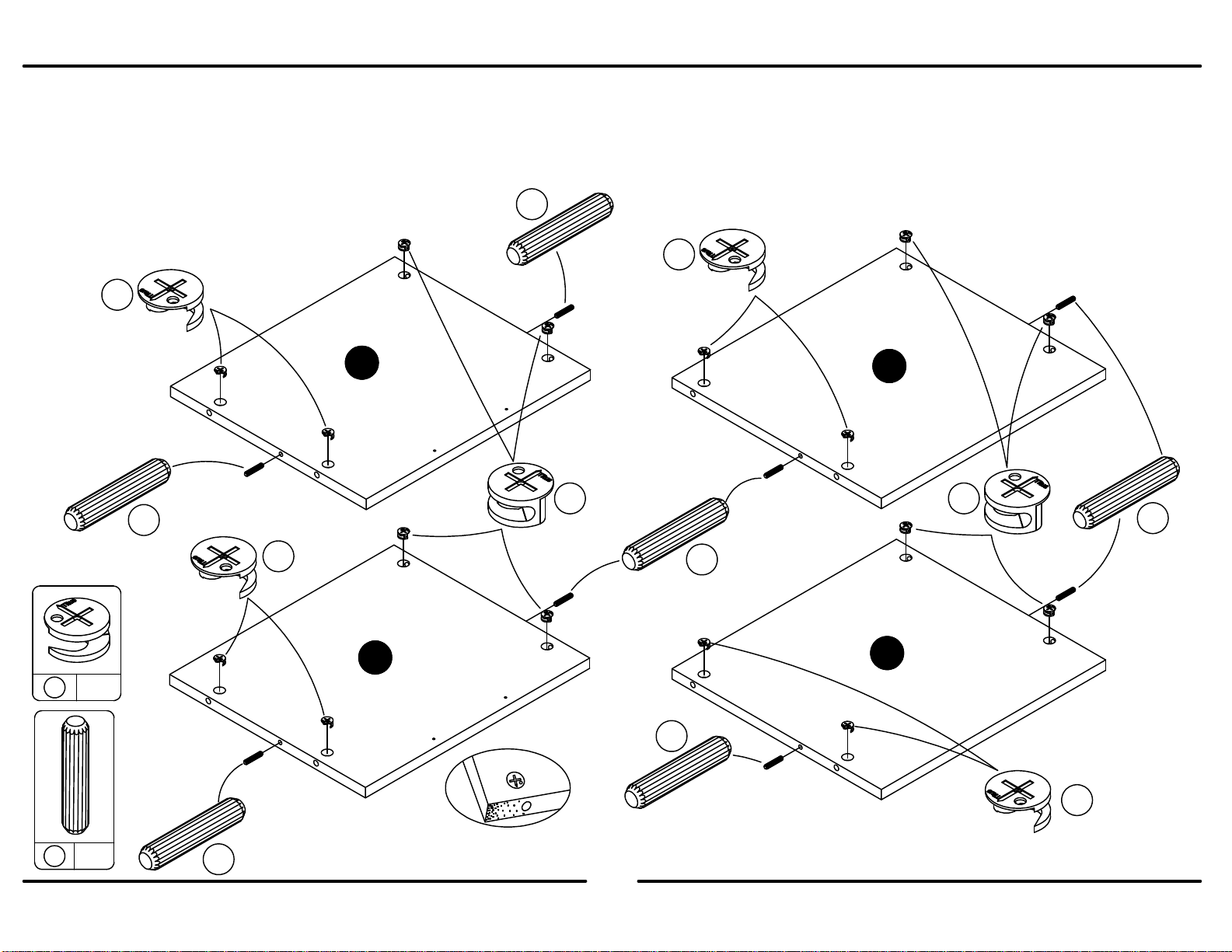

x
52
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
7
5
6
A
Finished Edge
Borde Acabado
Bord Fini
Note: You will have small wood dowels (7) and large wood dowels (17). You will use the smaller wood dowels (7) in this step.
Nota: Usted tendrá clavijas pequeñas de madera (7) y tacos de madera de gran tamaño (17). Que va a utilizar las clavijas de
madera más pequeños (7) en este paso.
Note: Vous aurez de petites chevilles de bois (7) et les grandes chevilles de bois (17). Vous pourrez utiliser les chevilles de bois
plus petites (7) dans cette étape.

2
B345891501PCOM0
10 /34
?? www.coscokidsfurniture.com ??
x
52
x
66
x
71
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
6
7
5
Finished Edge
Borde Acabado
Bord Fini
B
Note: You will have small wood dowels (7) and large wood dowels (17). You will use the smaller wood dowels (7) in this step.
Nota: Usted tendrá clavijas pequeñas de madera (7) y tacos de madera de gran tamaño (17). Que va a utilizar las clavijas de
madera más pequeños (7) en este paso.
Note: Vous aurez de petites chevilles de bois (7) et les grandes chevilles de bois (17). Vous pourrez utiliser les chevilles de bois
plus petites (7) dans cette étape.

3
B345891501PCOM0
11 /34
?? www.coscokidsfurniture.com ??
x
14

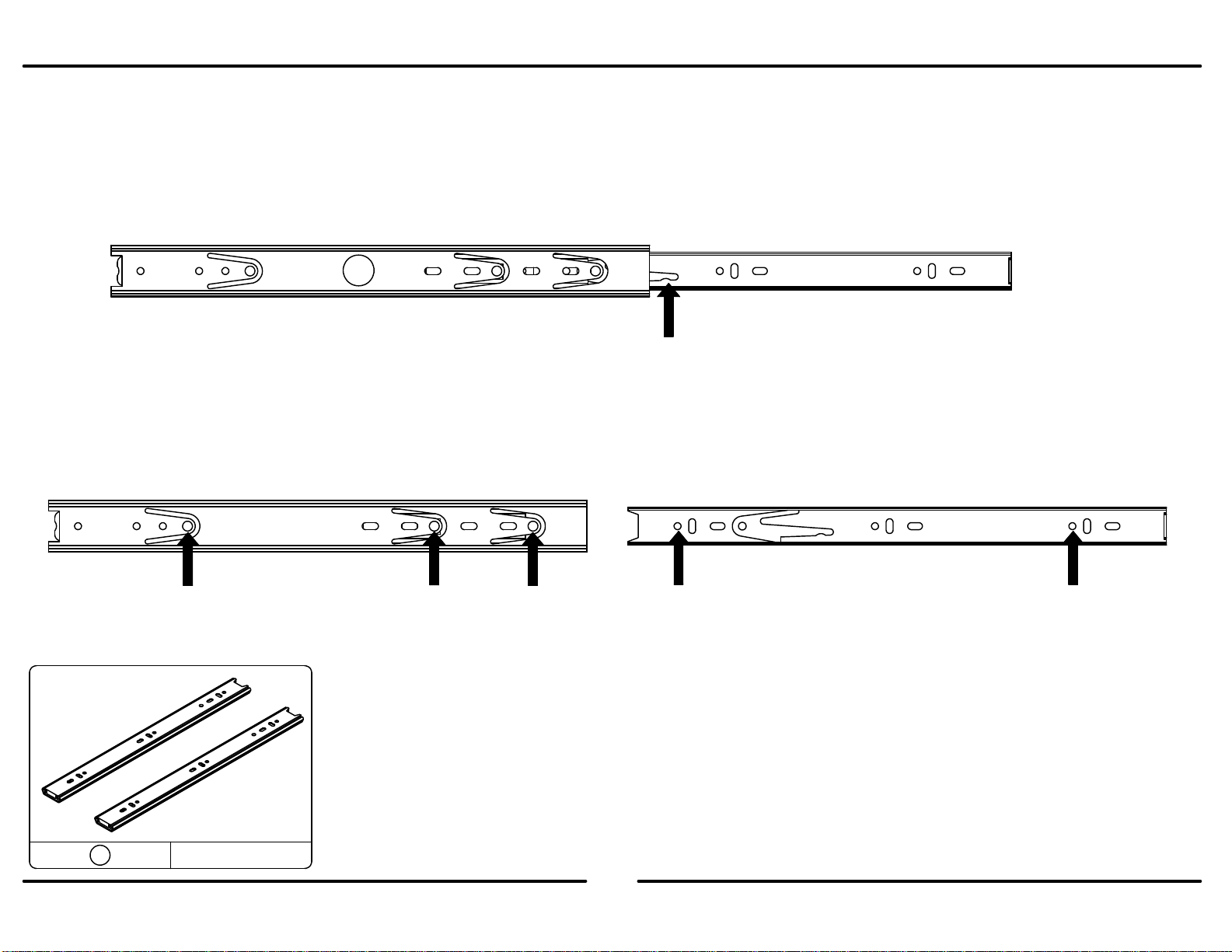

Extend each slide as shown. Press the black plastic lever upward and seperate the two parts of the slide.
Ampliar la diapositiva como se muestra. Presione hacia arriba la palanca negra de plástico y separar las dos partes de la diapositiva.
Étendre la lame comme illustré. Appuyez sur le levier en plastique noir vers le haut et séparer les deux parties de la diapositive.
This outer side will attach to your side panels.
Este lado hacia fuera adjuntará a los paneles laterales.
Ce côté à se joindre à vos panneaux latéraux.
This inner slide will be attached to the drawer sides.
Esta corredera interior se adjuntará a los lados del cajón.
Cette diapositive intérieure sera attachée aux côtés de tiroir.
Plastic Lever
Palanca de Plástica
Levier en Plastique
Use these three holes when attaching slide.
Utilice estos tres agujeros al colocar la diapositiva.
Utilisez ces trois trous pour la fixation de glissière.
Use these two holes when attaching inner slide.
Utilice estos dos orificios al colocar corredera interior.
Utilisez ces deux trous lors de la fixation glissière intérieure.
1

4
B345891501PCOM0
12 /34
?? www.coscokidsfurniture.com ??
x
14
x
812
Use these three holes when attaching slide.
Utilice estos tres agujeros al colocar la diapositiva.
Utilisez ces trois trous pour la fixation de glissière.
Refer to step 3 if needed for holes to use.
Consulte el paso 3 si es necesario para los
agujeros para su uso.
Reportez-vous à l'étape 3 si nécessaire pour
les trous à utiliser.
Finished Edge
Borde Acabado
Bord Fini
A
1
1
1
1
8
88
8
8
8
8
8
8
8
8
8
8
1front
frente
avant
front
frente
avant

5
B345891501PCOM0
13 /34
?? www.coscokidsfurniture.com ??
x
14
x
812
front
frente
avant
Refer to step 3 if needed for holes to use.
Consulte el paso 3 si es necesario para los
agujeros para su uso.
Reportez-vous à l'étape 3 si nécessaire pour
les trous à utiliser.
Use these three holes when attaching slide.
Utilice estos tres agujeros al colocar la diapositiva.
Utilisez ces trois trous pour la fixation de glissière.
Finished Edge
Borde Acabado
Bord Fini
front
frente
avant
1
1
1
1
1
8
8
8
8
8
8
8
8
8
8
8
8
8
C

6
B345891501PCOM0
14 /34
?? www.coscokidsfurniture.com ??
x
52
x
68
x
71
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
7
6
5
6
Finished Edge
Borde Acabado
Bord Fini
CC
right surface
derecho superficie
surface droite
left surface
superficie izquierda
surface gauche
Note: You will have small wood dowels (7)
and large wood dowels (17). You will use the
smaller wood dowels (7) in this step.
Nota: Usted tendrá clavijas pequeñas de
madera (7) y tacos de madera de gran
tamaño (17). Que va a utilizar las clavijas de
madera más pequeños (7) en este paso.
Note: Vous aurez de petites chevilles de bois
(7) et les grandes chevilles de bois (17).
Vous pourrez utiliser les chevilles de bois
plus petites (7) dans cette étape.

7
B345891501PCOM0
15 /34
?? www.coscokidsfurniture.com ??

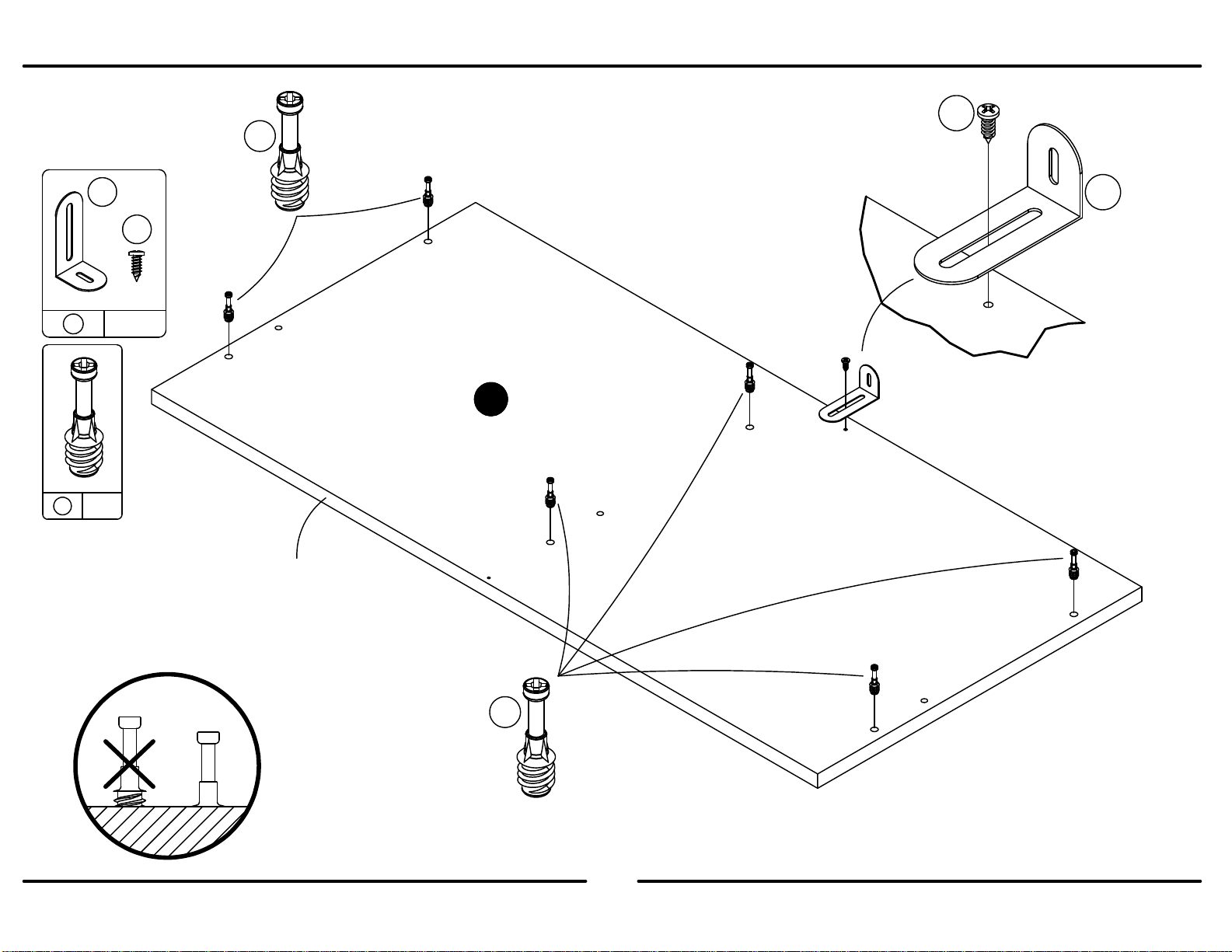

x
31
3a
3b
x
66
Finished Edge
Borde Acabado
Bord Fini
3a
3b
6
6
D

8
B345891501PCOM0
16 /34
?? www.coscokidsfurniture.com ??
x
516
x
78
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
7
7
7
7
5
5
5
E
F
5
57
7
G
G
5
Note: You will have small wood dowels (7) and large wood dowels (17). You will use the smaller wood dowels (7) in this step.
Nota: Usted tendrá clavijas pequeñas de madera (7) y tacos de madera de gran tamaño (17). Que va a utilizar las clavijas de
madera más pequeños (7) en este paso.
Note: Vous aurez de petites chevilles de bois (7) et les grandes chevilles de bois (17). Vous pourrez utiliser les chevilles de bois
plus petites (7) dans cette étape.

9
B345891501PCOM0
17 /34
?? www.coscokidsfurniture.com ??
x
74
x
98
x
13 47
7
7
7
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
E
F
H
H
9
9
9
9
13
13
Do not fully tighten this screw yet.
No apretar este tornillo todavía.
Ne serrez pas encore
complètement cette vis.
Do not fully tighten this screw yet.
No apretar este tornillo todavía.
Ne serrez pas encore
complètement cette vis.
Note: You will have small
wood dowels (7) and large
wood dowels (17). You will
use the smaller wood
dowels (7) in this step.
Nota: Usted tendrá clavijas
pequeñas de madera (7) y
tacos de madera de gran
tamaño (17). Que va a
utilizar las clavijas de
madera más pequeños (7)
en este paso.
Note: Vous aurez de petites
chevilles de bois (7) et les
grandes chevilles de bois
(17). Vous pourrez utiliser
les chevilles de bois plus
petites (7) dans cette étape.

10
B345891501PCOM0
18 /34
?? www.coscokidsfurniture.com ??
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
Finished Edge
Borde Acabado
Bord Fini
Bottom edge of partition (C) and kicks (H) wil be flush with each other.
Borde inferior de la partición (C) y patadas (H) Wil ser al ras con los demás.
Le bord inférieur de la partition (C) et de coups de pied (H) wil être de niveau
avec l'autre.
E
F
H
H
C
G
G

11
B345891501PCOM0
19 /34
?? www.coscokidsfurniture.com ??
E
H
F
H
C
A
B
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
Notice: After shelves (E&F) and kicks (H) are attached, tighten screws (9)
that were not fully tightened in step 9.
Aviso: Después de estantes (E y F) y patadas (H) están unidos, apriete los
tornillos (9) que no fueron apretados plenamente en el paso 9.
Avis: Après étagères (E & F) et de pied (H) sont fixés, serrez les vis (9) qui
ne sont pas complètement serrées à l'étape 9.
G
G

12
B345891501PCOM0
20 /34
?? www.coscokidsfurniture.com ??
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
A
C
B
D
Finished Edge
Borde Acabado
Bord Fini
