Craftsman 921.16472 User manual

Owner’s Manual
CAUTION:
Before using this product,
read this manual and follow
all its Safety Rules and
Operating Instructions.
Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.
www.craftsman.com
6/23/2010_Rev. B
Part No. 200-2798
AIR COMPRESSOR
Oilless
Single Stage
Direct Drive, Electric
33 Gallon Vertical
Model No. 921.16472
• Safety Instructions
• Installation & Operation
• Maintenance & Storage
• Troubleshooting Guide
• Parts List
• Español, p. 15
• Français, p. 24

2 200-2798
WARRANTY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
SPECIFICATION CHART . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
SAFETY GUIDELINES . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-4
GLOSSARY OF TERMS . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
OVERVIEW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
COMPRESSOR CONTROLS . . . . . . . . . . . . . . . . . . . . . . . . .6
MOTOR RESET AND WIRING . . . . . . . . . . . . . . . . . . . . . . . .6

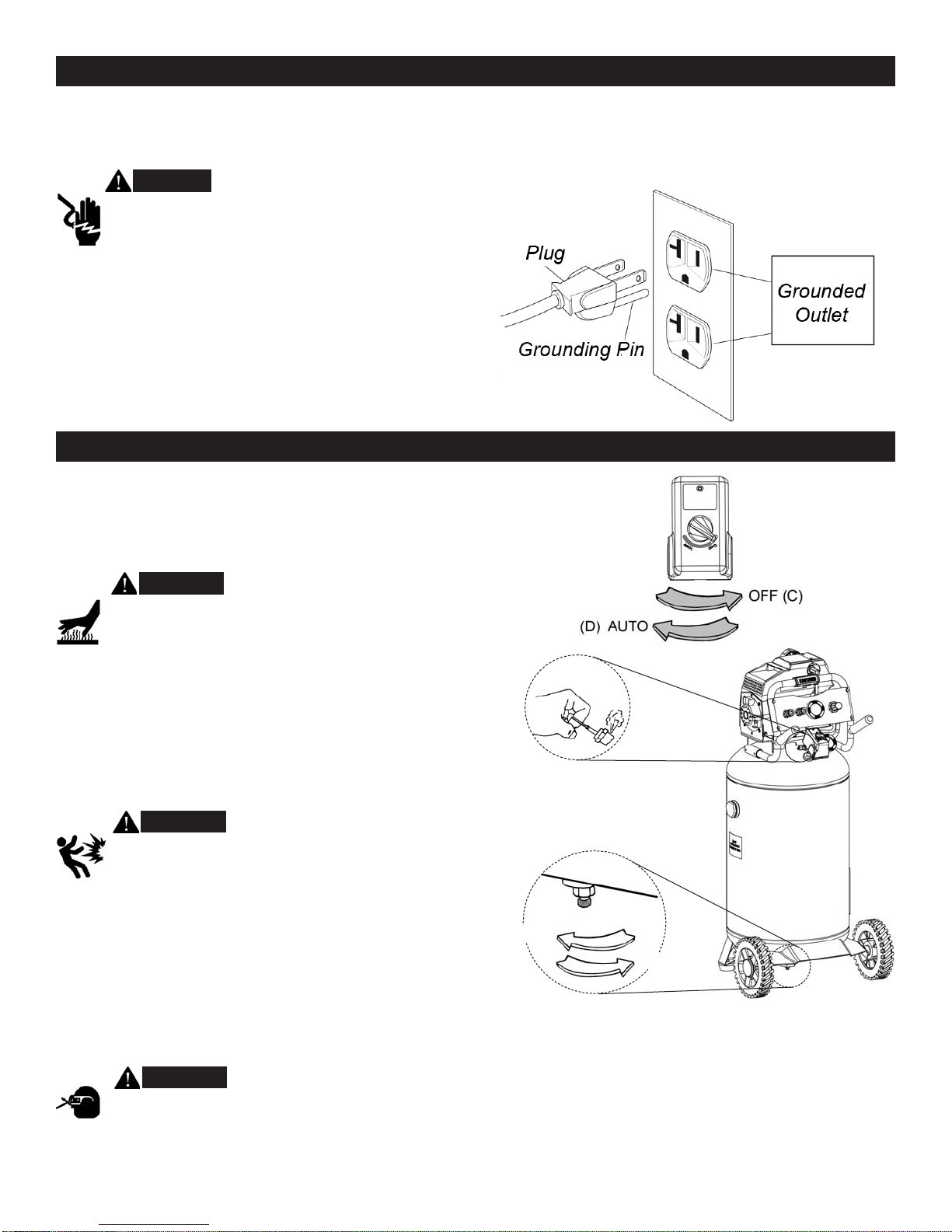

ELECTRICAL POWER REQUIREMENTS . . . . . . . . . . . . . . .7
OPERATING INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . .7
MAINTENANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
SERVICE INTERVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
TROUBLESHOOTING CHART . . . . . . . . . . . . . . . . . . . . . . . .9

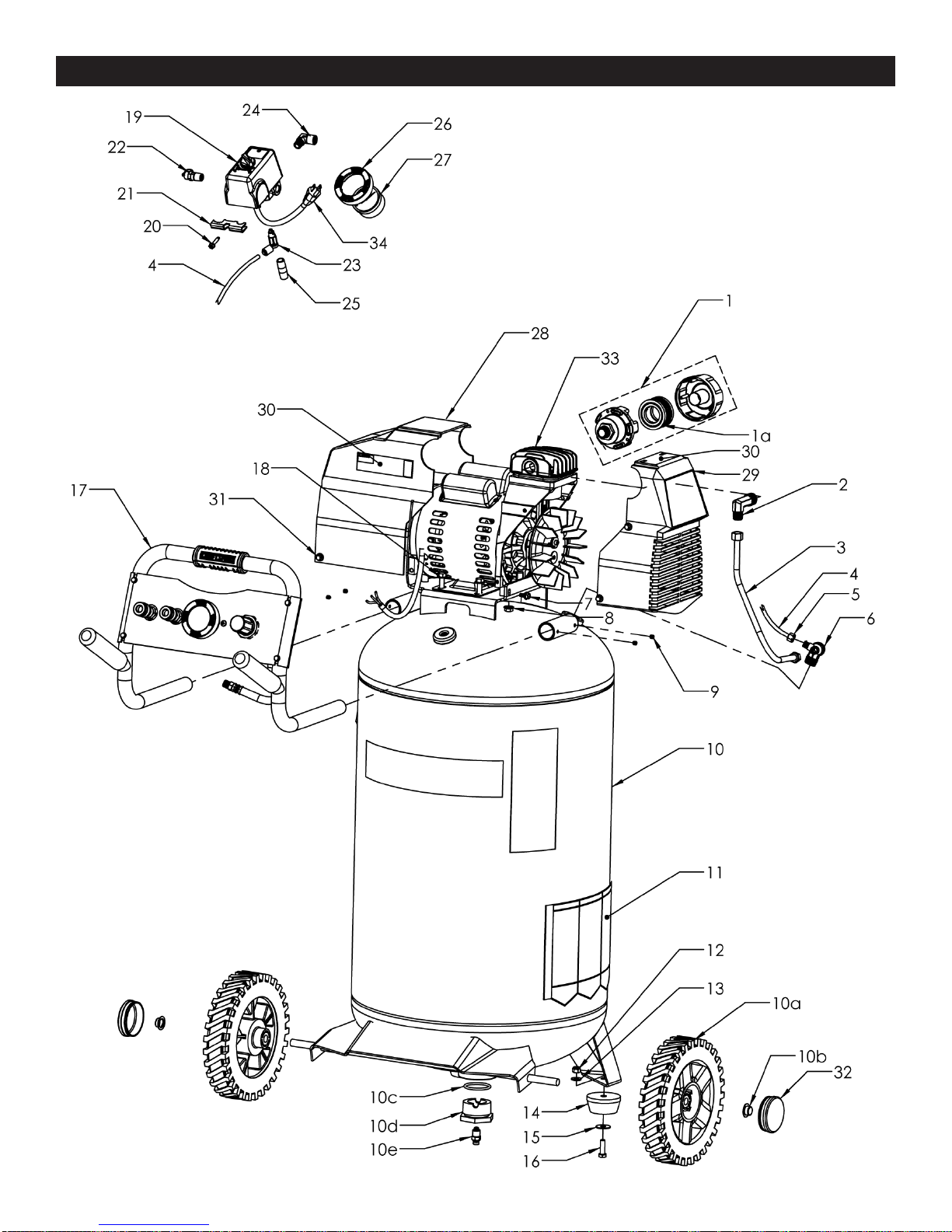

PARTS DRAWINGS AND PARTS LISTS . . . . . . . . . . . . .10-14
TABLE OF CONTENTS
CRAFTSMAN ONE YEAR FULL WARRANTY
FOR ONE YEAR from the date of purchase, this product is warranted against any defects in material
or workmanship. Defective product will receive free repair or free replacement if repair is unavailable.
For warranty coverage details to obtain repair or replacement, visit the web site: www.craftsman.com
This warranty does not cover the air filter or drive belt, which are expendable parts that can wear out
from normal use within the warranty period.
This warranty is void if this product is ever used while providing commercial services or if rented to
another person.
This warranty gives you specific legal rights, and you may also have other rights which vary from
state to state.
Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.
WARRANTY
SPECIFICATION CHART
MODEL NO. RUNNING
H.P. TANK CAPACITY GALLONS VOLTAGE/ AMPS/PHASE
APPROXIMATE
CUT-IN
PRESSURE
APPROXIMATE
CUT-OUT
PRESSURE
921.16472
(WLB1683321) 1.6 33 (124,92 Liters ) 115/15/1 120 (8,27 bar)
150
(10,34 bar)

3200-2798
SAFETY GUIDELINES
IMPORTANT SAFETY INSTRUCTIONS
The following information relates to protecting YOUR SAFETY and PREVENTING EQUIPMENT PROBLEMS. To help you recognize
this information, we use the following symbols. Please read the manual and pay attention to these sections.
– A POTENTIAL HAZARD THAT WILL CAUSE SERIOUS INJURY OR LOSS OF LIFE.
– A POTENTIAL HAZARD THAT COULD CAUSE SERIOUS INJURY OR LOSS OF LIFE.
– A POTENTIAL HAZARD THAT MAY CAUSE MODERATE INJURY OR DAMAGE TO
EQUIPMENT.
WARNING:
DANGER:
CAUTION:
RISK OF FIRE OR EXPLOSION. Never spray flammable liquids in a confined area. It is normal for the motor and pressure switch to
produce sparks while operating. If sparks come into contact with vapors from gasoline or other
solvents, they may ignite, causing fire or explosion. Always operate the compressor in a
well–ventilated area. Do not smoke while spraying. Do not spray where sparks or flame are
present. Keep compressor as far from spray area as possible. Store flammable materials in a
secure location away from compressor. Equip the area of operation with a fire extinguisher.
RISK OF BURSTING. Do not weld, drill or modify the air tank of this compressor. Welding or modifications on the air
compressor tank can severely impair tank strength and cause an extremely hazardous condition.
Welding or modifying the tank in any manner will void the warranty. If tank develops a leak, replace
it immediately with a new tank or replace the entire compressor.
RISK OF ELECTRICAL SHOCK. Never use an electric air compressor outdoors when it is raining or on a wet surface, as it may
cause an electric shock. Failure to provide adequate grounding to this product could result in
serious injury or death from electrocution. Make certain that the electrical circuit to which the
compressor is connected provides proper electrical grounding, correct voltage and adequate fuse
protection.
RISK OF INJURY. This unit starts automatically. ALWAYS shut off the compressor, remove the plug from the outlet,
and bleed all pressure from the system before servicing the compressor, and when the compressor
is not in use. Do not use the unit with the shrouds or belt guard removed. Serious injury could occur
from contact with moving parts. Stay alert and watch what you are doing when operating the
compressor. Do not use the compressor while tired or under the influence of drugs or alcohol.
RISK OF BURSTING. Check the manufacturer’s maximum pressure rating for air tools and accessories. Compressor
outlet pressure must be regulated so as to never exceed the maximum pressure rating of the tool.
Relieve all pressure through the hose before attaching or removing accessories. Never use
compressor to inflate small low pressure objects such as children’s toys, footballs, basketballs, etc.
RISK OF BURNS. High temperatures are generated by the pump and manifold. To prevent burns or other injuries, DO
NOT touch the pump, manifold or transfer tube while the pump is running. Allow them to cool
before handling or servicing. Keep children away from the compressor at all times. Do not reach
around protective shrouds or attempt to maintenance until unit has been allowed to cool.
RISK TO
BREATHING/INHALATION
HAZARD..
Always wear MSHA/NIOSH approved, properly fitting face mask or respirator and work in a
well ventilated area when using tools that generate dust. Some dust created by power
sanding, grinding, drilling and other construction activities contains chemicals known (to the State
of California) to cause cancer, birth defects or other reproductive harm. Some examples of these
chemicals are:
• lead from lead-based paints
• crystalline silica from bricks and cement and other masonry products
• arsenic and chromium from chemically treated lumber.
RISK TO BREATHING. Be certain to read all labels when you are spraying paints or toxic materials, and follow the safety
instructions provided on the lable or safety sheets for the materials you are spraying. Use a
MSHA/NIOSH approved respirator mask if there is a chance of inhaling anything you are spraying.
Read all instructions and be sure that your respirator mask will protect you. Work in an area with
good cross ventilation.
RISK OF EYE INJURY. Always wear ANSI Z87.1 approved safety goggles when using an air compressor. Never point any
nozzle or sprayer toward a person, animal or any part of the body. Equipment can cause serious
injury if the spray penetrates the skin.
RISK OF BURSTING. •Do not adjust the pressure relief valve for any reason. Doing so voids all warranties. The relief
valve has been pre-set at the factory for the maximum pressure of this unit. Personal injury and /or
property damage may result if the relief valve is tampered with.
•Do not use plastic or pvc pipe for compressed air. Use only galvanized steel pipe and fittings for
compressed air distribution lines.
WARNING:

4 200-2798
IMPORTANT SAFETY INSTRUCTIONS
RISK OF FIRE. Unattended operation of this compressor could result in personal injury or property damage. To
reduce the risk of fire, do not allow the compressor to operate unattended. Always disconnect
electrical power by turning the pressure switch to off and drain the tank daily or after each use.
RISK TO BREATHING. Air obtained directly from the compressor should never be used to supply air for human
consumption. The air stream may contain carbon monoxide, toxic vapors, or solid particles from
tank. Breathing these contaminant's can cause serious injury or death. In order to use air produced
by this compressor for breathing, suitable filters and in-line safety equipment must be properly
installed. In-line filters and safety equipment must be properly installed. In-line filters and safety
equipment used in conjunction with the compressor must be capable of treating air to all applicable
local and federal codes prior to human consumption.
RISK OF INJURY Always operate the compressor in a stable secure position to prevend accidental movement of the
unit. Never operate the compressor on a table, workbench, roof or other elevated position. Use
additional air hose to reach high locations.
RISK TO HEARING. Always wear hearing protection when using an air compressor. Failure to do so may result in
hearing loss.
The power cord on this product contains lead, a chemical known to the State of California to cause
cancer, and birth defects or other reproductive harm. Wash hands after handling.
NOTE: ELECTRICAL WIRING. Refer to the air compressor’s serial label for the unit’s voltage and amperage requirements. Ensure
that all wiring is done by a licensed electrician, in accordance with the National Electrical code.
WARNING:
CAUTION:
Drain the moisture from the tank on a daily basis. A clean, dry tank will help prevent corrosion.
Pull the tank safety valve ring daily to ensure that the valve is functioning properly, and to clear the valve of any possible obstructions.
To provide proper ventilation for cooling, the compressor must be kept a minimum of 12 inches (31 cm) from the nearest wall, in a
well–ventilated area. Restricting any of the compressor ventilation openings will cause overheating and could cause fire, never place
objects against or on top of compressor.
Fasten the compressor down securely if transporting is necessary. Pressure must be released from the tank before transporting.
Protect the air hose and electric cord from damage and puncture. Inspect them weekly for weak or worn spots, and replace if
necessary.
To reduce the risk of electric shock, do not expose to rain. Store indoors.
Never operate the compressor if the power cord or plug are damaged. Have the unit serviced at a Sears or other qualified service
center.
CFM: Cubic feet per minute; a unit of measure of air flow.
PSI: Pounds per square inch; a unit of measure of air pressure.
Cut-in pressure: While the motor is off, air tank pressure drops
as you continue to use your accessory. When the tank pressure
drops to factory set low pressure point, the motor will restart
automatically. The low pressure at which the motor automatically
restarts is called “cut-in” pressure.
Cut-out pressure: When an air compressor is turned on and
begins to run, air pressure in the air tank begins to build. It builds
to the factory set high pressure point before the motor
automatically shuts off, protecting your air tank from pressure
higher than its capacity. The high pressure at which the motor
shuts off is called “cut-out” pressure.
Well-ventilated: Means of providing fresh air in exchange for
dangerous exhaust or vapors.
Dedicated circuit: An electrical circuit reserved for the exclusive
use of the air compressor.
GLOSSARY OF TERMS

1. Unpack the air compressor. Inspect the unit for damage. If
the unit has been damaged in transit, contact the carrier
and complete a damage claim. Do this immediately
because there are time limitations to damage claims.
The carton should contain:
• air compressor
• operator/parts manual
2. Check the compressor’s serial label to ensure that you
have received the model ordered, and that it has the
required pressure rating for its intended use.
3. Locate the compressor according to the following
guidelines:
a. Position the compressor near a grounded electrical
outlet (see GROUNDING INSTRUCTIONS). Avoid
using an extension cord; use a longer air hose instead.
b. The pump side of the compressor must be at least
12 inches (31 cm) from any wall or obstruction, in a
clean, well-ventilated area, to ensure sufficient air
flow and cooling.
c. In cold climates, store portable compressors in a
heated building when not in use. This will reduce
problems with lubrication, motor starting and freezing
of water condensation.
d. The compressor must be level to ensure drainage of the
moisture in the tank.
4. Connect an air hose (not included) to the quick connect (D).
5200-2798
Oilless air compressors are factory lubricated for life and do
not require any oil.
The basic components of the air compressor are the electric
motor, pump, pressure switch and tank (see Fig. 1).
The electric motor (see A) powers the pump. The electric
motor is equipped with an overload protector to help prevent
possible motor burnout. If the motor becomes overheated, the
overload protector will shut it down. Should this occur, allow the
motor to cool for 10-15 minutes, then press (never force) the
motor reset switch to restart the motor.
The pump (see A) compresses the air and discharges it into
the tank.
The tank (see B) stores the compressed air.
The pressure switch (see C) shuts down the motor when
the tank reaches a pre-set "cut-out" pressure. As compressed air
is used and the tank drops to a pre-set "cut-in" pressure, the
switch restarts the motor automaticallly, and the pump resumes
compressing air.

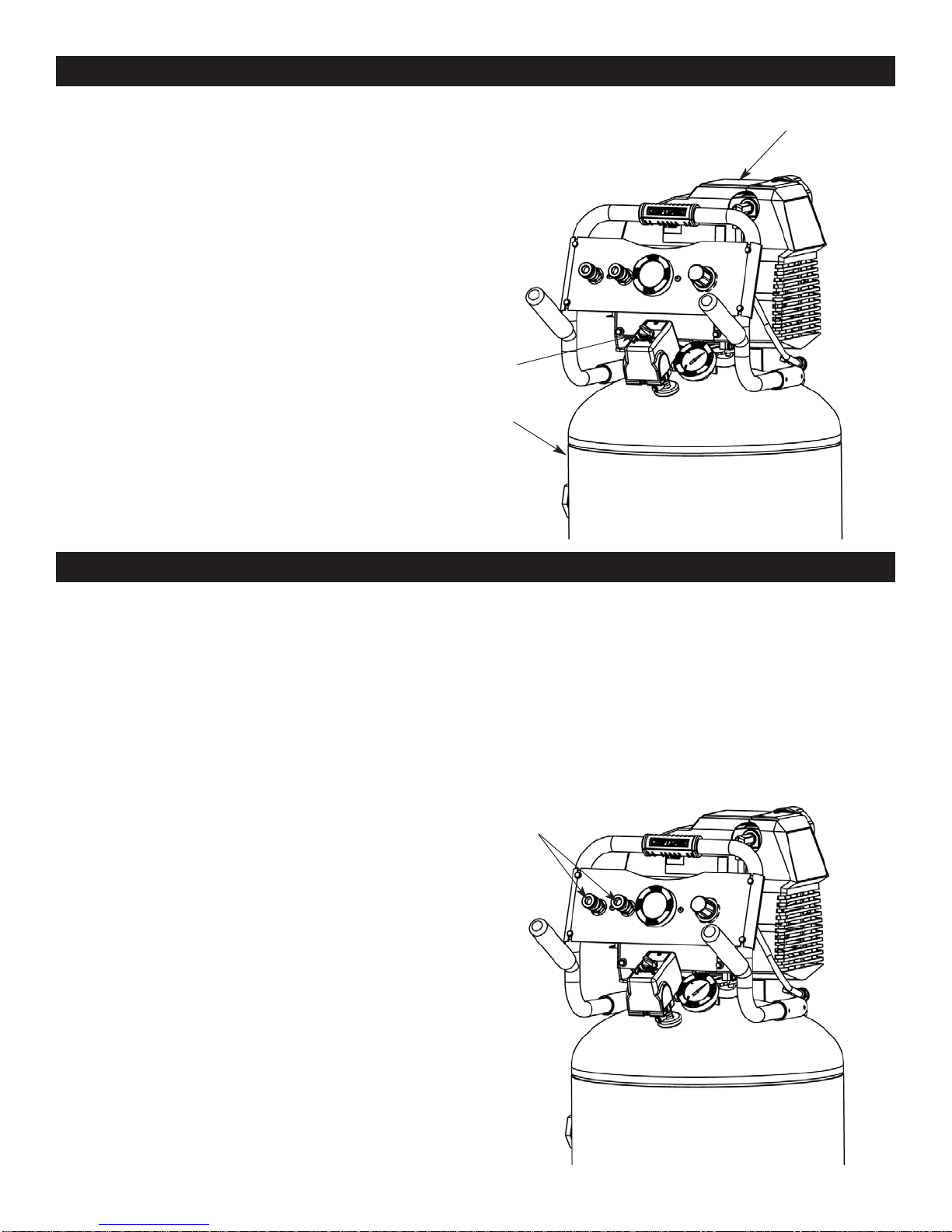

OVERVIEW
BASIC AIR COMPRESSOR COMPONENTS
Fig. 1
Fig. 2
ASSEMBLY
ASSEMBLING THE COMPRESSOR
A
B
C
D

6 200-2798

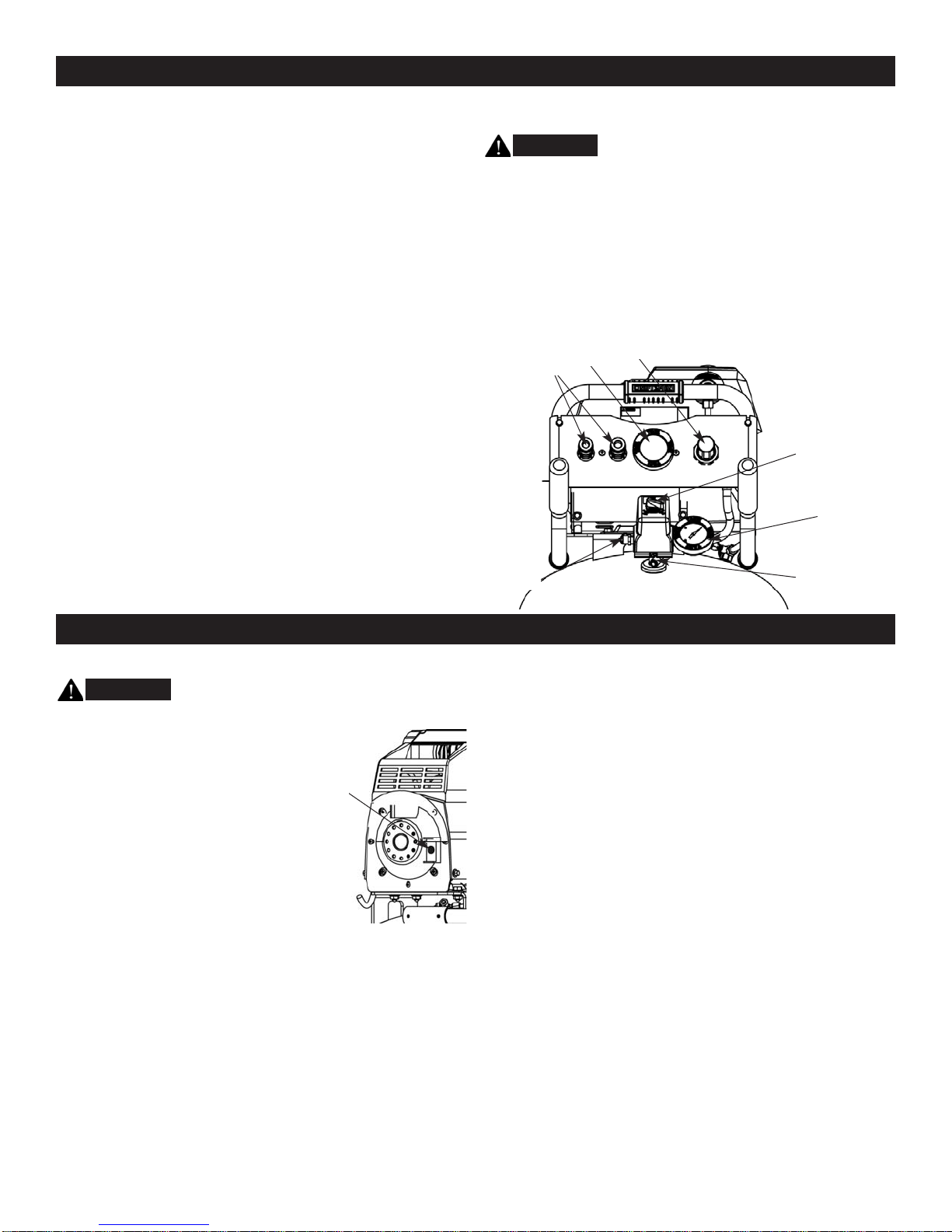

Pressure Switch (see A)
This switch turns on the compressor. It is operated manually,
but when in the AUTO position, it allows the compressor to start
up or shut down automatically, without warning, upon air demand.
ALWAYS set this switch to OFF when the compressor is not
being used, and before unplugging the compressor.
Tank Safety Valve (see B)
Used to allow tank pressure to escape into the atmosphere.
If the pressure switch does not shut off the compressor at it’s
“cut-out” pressure setting, the safety valve will protect against
high pressure by releasing tank pressure at it’s factory set
pressure (slightly higher than the pressure switch “cut-out”
setting). To operate manually, pull the ring on the valve to relieve
air pressure in the tank.
Pressure Release Valve (see C)
The pressure release valve (located on the bottom of the
pressure switch), is designed to release compressed air from the
compressor head and outlet tube when the compressor reaches
“cut-out” or is shut off. The pressure valve allows the motor to
restart freely. When the motor stops running, air will be heard
escaping from this valve for a few seconds. No air should be
heard leaking when the motor is running or after brief release
after reaching “cut-out” pressure.
Tank Pressure Gauge (see D)
This gauge measures the pressure level of the air stored in
the tank. It is not adjustable by the operator, and does not
indicate line pressure.
Air Pressure Regulator (see E)
This air pressure regulator enables you to adjust line
pressure to the tool you are using.
Never exceed the maximum working
pressure of the tool.
To adjust pressure setting, pull out the knob and turn
clockwise to increase pressure, and counterclockwise to
decrease pressure. To lock a pressure setting, push the knob in.
Regulated Pressure Gauge (see F)
This gauge measures the regulated line pressure.
Quick Connect(s) (see G)
A quick release for attaching and removing the air hose.
Fig. 3
COMPRESSOR CONTROLS
WARNING:
ELECTRICAL POWER REQUIREMENTS
Ensure that all guards and shrouds are in
place before pressing the reset switch to restart the
motor.
If the motor shuts down because of
overload, wait 10–15 minutes so the motor
can cool down, then press (NEVER force)
the reset switch (see H) to restart the
motor.
Refer to the air compressor’s serial label for the unit’s voltage
and amperage requirements.
Use a dedicated circuit
For best performance and reliable starting, the air
compressor must be plugged into a dedicated circuit, as
close as possible to the fuse box or circuit breaker. The
compressor will use the full capacity of a typical 15 amp
household circuit. If any other electrical devices are drawing from
the compressor’s circuit, the compressor may fail to start. Low
voltage or an overloaded circuit can result in sluggish starting that
causes the motor overload protection system or circuit breaker to
trip, especially in cold conditions.
NOTE: To handle the initial electrical load of starting the air
compressor, a circuit breaker is recommended. If the air
compressor is connected to a circuit protected by a fuse, use dual
element time delay fuses (Buss Fusetron type “T” only).
NOTE: Avoid use of extension cords.
For optimum performance, plug the compressor power cord
directly into a grounded wall socket. Do not use an extension cord
unless absolutely necessary. Instead, use a longer air hose to
reach the area where the air is needed.
If use of an extension cord cannot be avoided, the cord
should be no longer than 50 feet and be a minimum wire size of
12 gauge (AWG). Do not use a 16 or 14 gauge extension cord.
Use only a 3-wire extension cord that has a 3-blade
grounding plug, and a 3-slot receptacle that will accept the plug
on the product. Make sure your extension cord is in good
condition. An undersized cord will cause a drop in line voltage,
resulting in loss of power and overheating. The smaller the gauge
number, the heavier the cord.
This product should be grounded. In the event of an electrical
short circuit, grounding reduces the risk of electric shock by
providing an escape wire for the electric current.
GROUNDING INSTRUCTIONS
FE
D
A
B
G
ELECTRICAL WIRING
EXTENSION CORDS
MOTOR RESET SWITCH
WARNING:
C
H

7200-2798
ELECTRICAL POWER REQUIREMENTS

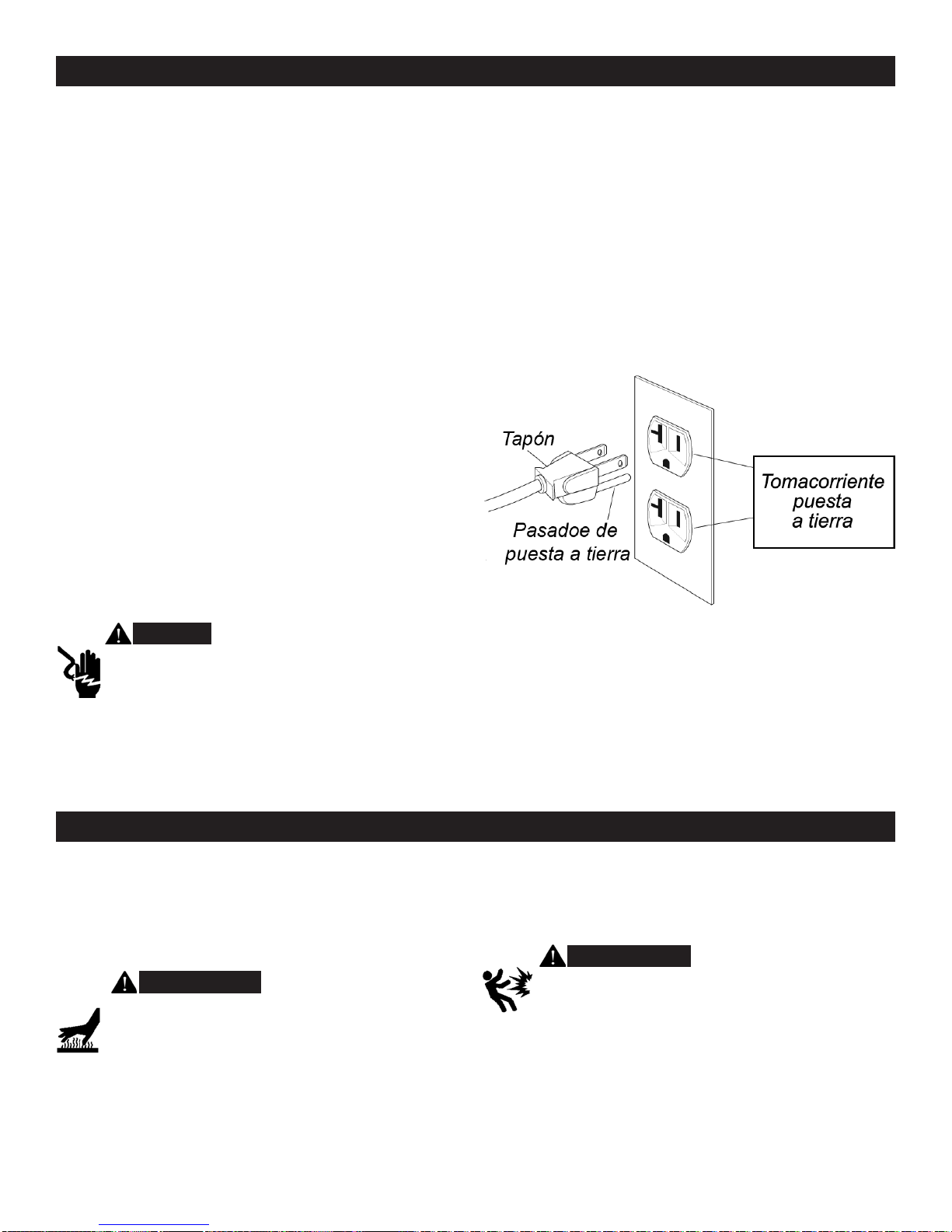

This product is equipped with a cord having a grounding wire
with an appropriate grounding plug. The plug must be plugged
into an outlet that is properly installed and grounded in
accordance with all local codes and ordinance.
Improper installation of the
grounding plug can result in a risk of electric shock.
If repair or replacement of the cord or plug is
necessary, do not connect the grounding wire to
either flat blade terminal of the plug. The wire `
insulation having an outer surface that is green with
or without yellow stripes is the grounding wire.
This product is for use on a 115 volt circuit. A cord with a
grounding plug, as shown here, shall be used.
Make sure that the product is connected to an outlet having
the same configuration as the plug (see Fig. 5). No adapter
should be used with this product.
Check with a licensed electrician if the grounding instructions
are not completely understood, or if in doubt as to whether the
product is properly grounded. Do not modify the plug provided; if
it will not fit the outlet, have the proper outlet installed by a
licensed electrician.
Fig. 5
DANGER:
1. Turn the pressure switch to the OFF position (see C).
2. Close the tank petcock (see F). Turn in the clockwise
direction.
3. Plug in the power cord.
High temperatures are generated
by the electric motor and the pump. To prevent
burns or other injuries, DO NOT touch the
compressor while it is running. Allow it to cool
before handling or servicing. Keep children away
from the compressor at all times.
4. Turn the pressure switch to the AUTO position (see D).
5. Adjust the regulator to the working pressure of the tool.
NOTE: To adjust pressure setting, pull out the knob and turn
clockwise to increase pressure, and counterclockwise to
decrease pressure. To lock a pressure setting, push the knob in.
When adjusting from a higher to a
lower pressure, turn the knob counterclockwise past
the desired setting, then turn clockwise to reach the
desired pressure. Do not exceed operating pressure
of the tool or accessory being used.
1. Turn the pressure switch to the OFF position (see C).
2. Unplug the power cord.
3. Reduce pressure in the tank through the outlet hose. You
can also pull the tank safety valve ring (see G) and keep it
open to relieve pressure in the tank.
4. Open the petcock (see E) to allow moisture to drain from
the tank.
Escaping air and moisture can
propel debris that may cause eye injury. Wear safety
goggles when opening petcock.
OPERATING INSTRUCTIONS
DAILY START-UP
SHUTDOWN
WARNING:
WARNING:
CAUTION:
OPEN
CLOSE
E
F
G
Fig. 6

8 200-2798
MAINTENANCE
To avoid personal injury, always shut off
and unplug the compressor and relieve all air pressure
from the system before performing any service on the air
compressor.
Regular maintenance will ensure trouble–free operation.
Your electric powered air compressor represents high–quality
engineering and construction; however, even high–quality
machinery requires periodic maintenance. The items listed below
should be inspected on a regular basis
Drain the moisture from the tank (for instructions, see
“Shutdown” in the operating instructions section).
Condensation will accumulate in
the tank. To prevent corrosion of the tank from the
inside, this moisture must be drained at the end of
every workday. Wear protective eyewear.
NOTE: In cold climates, drain the tank after each use to reduce
problems with freezing of water condensation.
RISK OF INJURY. This unit starts
automatically. ALWAYS shut off the compressor,
remove the plug from the outlet, and bleed all
pressure from the system before servicing the
compressor, and when the compressor is not in use.
Do not use the unit with the shrouds or belt guard
removed. Serious injury could occur from contact
with moving parts.
1. Turn air compressor off, remove the power cord from the
outlet or lock out the power supply and relieve all the air
pressure from the tank (refer to "Shutdown" in Operating
Instructions). Make sure the compressor has cooled down
before servicing.
2. Using the appropriately
sized wrench, loosen
the compression nuts
(A) on the check valve
(B). Gently move the
transfer tube (C) and
bleeder tube (D) out of
the way.
3. Making note of the
orientation for
reassembly, unscrew
the check valve from the
tank (counterclockwise)
using the appropriately
sized wrench.
4. Using a pencil or
screwdriver, carefully
push the valve disc up
and down. If the valve
disc does not move freely
up and down, the check
valve needs to be cleaned
or replaced.
5. Clean the check valve with warm soapy water and make sure
to dry thoroughly before reinstalling. If the disc valve still
does not move freely up and down, it will need to be
replaced.
6. Apply thread sealant to the check valve threads and reinstall
into the tank by turning clockwise. Make sure it is the
same orientation as when it was removed.
7. Replace the bleeder tube and tighten compression nuts.
8. Replace the transfer tube and tighten compression nuts.
A dirty air filter will
reduce the compressor’s
performance and life. To
avoid any internal
contamination of the pump,
the filter should be cleaned
frequently, and replaced on a
regular basis. Felt filters
should be cleaned in warm,
soapy water, rinsed, and
allowed to air dry before
reinstallation. Paper filters
should be replaced when
dirty. Do not allow the filter to become filled with dirt or paint. If
the filter becomes filled with paint, it should be replaced. Direct
exposure to dirty conditions or painting areas will void your
warranty.
Pull the tank safety valve daily to ensure that it is operating
properly and to clear the valve of any possible obstructions.
Check that all connections are tight. A small leak in any of
the hoses, transfer tubes, or pipe connections will substantially
reduce the performance of your air compressor. If you suspect a
leak, spray a small amount of soapy water around the area of the
suspected leak with a spray bottle. If bubbles appear, repair or
replace the faulty component. Do not over tighten any
connections.
Before storing the compressor for a prolonged period, use an
air blow gun to clean all dust and debris from the compressor.
Disconnect the power cord and coil it up. Pull the tank safety
valve to release all pressure from the tank. Drain all moisture
from the tank. Clean the filter element and filter housing; replace
the element if necessary. Drain the oil from the pump crankcase
and replace it with new oil. Cover the entire unit to protect it from
moisture and dust.
MAINTENANCE
WARNING:
DRAINING THE TANK
WARNING:
TO REPLACE OR CLEAN CHECK VALVE
WARNING:
A
D
B
A
C
Screwdriver
or
pencil
Check valve
CLEANING THE AIR FILTER
Air filter
CHECKING THE RELIEF VALVE
TESTING FOR LEAKS
STORAGE
SERVICE INTERVAL
Perform the following maintenance at the
intervals indicated below. Daily or after each use
Inspect air filter (clean or replace as necessary)
When used in
dusty
conditions
Operate the tank safety valve •
Drain tank •

9200-2798
Note: Troubleshooting problems may have similar causes and solutions.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE SOLUTION
Low pressure or not
enough air
or
Compressor does not
stop
Tank petcock is open Close petcock.
Fittings Leak Check fittings with soapy water. Tighten or reseal leaking fittings. DO
NOT OVERTIGHTEN.
Restricted air intake Clean or replace intake filter element.
Prolonged excessive use of air Decrease amount of air used.
Compressor not large enough
Check air requirement of accessory. If it is higher than CFM and
pressure supplied by compressor, you need a larger compressor. Most
accessories are rated at a 25% duty cycle.
Hole in air hose Check and replace if necessary.
Tank leaks Immediately replace tank. DO NOT attempt to repair.
Blown seals Contact a Sears or other qualified service center.
Valve leaks Contact a Sears or other qualified service center.
Leaking or worn piston Contact a Sears or other qualified service center.
Air leaks from regulator,
or regulator does not
regulate pressure
Dirty or damaged regulator
internal parts. Contact a Sears or other qualified service center.
Regulated pressure
gauge reading drops
when air accessory is
being used
This is normal If pressure drops too low, adjust regulator while accessory is used.
Compressor not large enough
Check air requirement of accessory. If it is higher than CFM and
pressure supplied by compressor, you need a larger compressor. Most
accessories are rated at a 25% duty cycle.
Pressure relief valve
opens Tank pressure exceeded normal
operating pressure Contact a Sears or other qualified service center.
Pressure switch stuck Contact a Sears or other qualified service center.
Motor will not run Tank pressure exceeds preset
pressure switch limit
Motor will start automatically when tank pressure drops below kick-in
pressure of pressure tank.
Motor overload protection has
tripped
Let motor cool off and overload switch will automatically reset. This
may take several minutes.
Fuse blown or circuit breaker
tripped
• Replace blown fuse or reset circuit breaker. Do not use fuse or circuit
breaker with higher rating than specified for your branch circuit.
• Check for proper fuse; “Fusetron” type T is acceptable.
• Check for low voltage and proper extension cord size.
• Disconnect other applications from circuit. Operate compressor on a
dedicated circuit.
Dirty or defective check valve. Replace or clean the check valve (see “To replace or clean check
valve” in the maintenance section).
Wrong wire gauge in cord or
excessive extension cord length Check for proper gauge and extension cord length.
Loose electrical connections Contact a Sears or other qualified service center.
Paint spray on internal motor
parts
Contact a Sears or other qualified service center. Do not operate
compressor in the paint spray area
Possible defective motor Contact a Sears or other qualified service center.
Air leaking through
bleeder valve after
compressor shuts off
Dirty or defective check valve. Replace or clean the check valve (see “To replace or clean check
valve” in the maintenance section).
WARNING:

10 200-2798
PARTS DRAWING / ESQUEMA DE LAS PIEZAS / DESSIN DES PIÈCES

11200-2798
Item
Artículo
Article
Part No.
Nº de pieza
No / P
Qty
Cant.
Qté Description Descripción Description
1 019-0271
1 Filter, assy (includes item 1a) Filtro (incluye los artículo 1a) Filtre (inclut les élément 1a)
1a 019-0278
1Element, filter replacement Elemento Élément
2 064-0117
1 Elbow Codo Coude
3 145-0634
1 Tube, transfer Tubo Tube
4 145-0495
1 Tube, bleeder Tubo Tube
5 058-0017
1 Nut, 1/4” O.D. tube Tuerca Écrou
6 031-0094
1 Check Valve Válvula Soupape
7 N/A
2 Bolt, M6 x 12mm Perno Boulon
8 N/A
4 Nut, 5/16-18 Tuerca Écrou
9 061-0230
4 Setscrew, M6 x 6mm Tornillo fijador Vis d’arrêt
10 153-0174
1 Tank assembly (includes items
10a-10e) Depósito (incluye los artículos 10a- 10e) Ensemble du réservoir (inclut les éléments 10a-10e)
10a 095-0080 2 Wheel Rueda Roue
10b 033-0001 2 Hubcap 1/2” Tapacubo Chapeau de moyeu
10c 513-0002 1 O-Ring 1-1/2 Junta tórica Joint torique
10d 512-0035 1 Bushing, 1-1/2 NPSM x 1/4 NPT Buje Bague
10e 072-0006 1 Petcock Grifo de purga Robinet de purge
11 098-3870 1 Label, warning Etiqueta de advertencia D’avertissement étiquette
12 N/A 2 Nut, 5/16-18 nylon stop Tuerca Écrou
13 N/A 2 Washer, 5/16 Arandela Rondelle
14 094-0186 2 Pad Almohadilla Tampon
15 N/A 2 Washer, 5/16 x 1” OD Arandela Rondelle
16 N/A 2 Bolt, 5/16 x 1” Perno Boulon
17 112-0188 1 Handle/manifold assy Empuñadura Poignée
18 N/A 4 Bolt, 5/16 x 3/4” Perno Boulon
19 034-0228 1 Pressure switch (includes items
20-21 & 23) Interruptor (incluye los artículos 20- 21 y 23) Interrupteur (inclut les éléments 20-21 et 23)
20 061-0216 1 Screw Tornillo Vis
21 071-0033 1 Strain relief Alivio de esfuerzo Soulagement de traction
22 136-0073 1 Tank safety valve Válvula Soupape
23 136-0090 1 Valve, bleeder Válvula Soupape
24 064-0115 1 Elbow, 90° Codo Coude
25 N/A 1 Nipple, 1/4” x 1.5” Latiguillo Manchon fileté
26 077-0196 1 Gauge bezel Bisel del manómetro Cadran du manomètre
27 032-0025 1 Gauge Manómetro Manomètre
28 142-0239 1 Shroud, back F3C2 Protector Garant
29 142-0238 1 Shroud, front F3C2 Protector Garant
30 098-2856 1 Label, warning Etiqueta de advertencia D’avertissement étiquette
31 N/A 6 Screw, M6 x 1 x 12mm Tornillo Vis
32 033-0010 2 Cap Tapa Casquette
33 040-0434 1 Pump/motor assembly Bomba Ensemble du pompe
34 026-0030 1 Cord, power Cable Câble
*N/A - These are standard parts available at your local hardware store.
*N/A - Estas son piezas estándar disponibles en su ferretería local.
*N/A - Ces pièces sont des pièces standard disponibles en quincaillerie.
PARTS LIST / LISTA DE PIEZAS / LISTE DE PIÈCES

12 200-2798
F3C2 Pump Assy
PARTS DRAWING / ESQUEMA DE LAS PIEZAS / DESSIN DES PIÈCES

13200-2798
PARTS LIST / LISTA DE PIEZAS / LISTE DE PIÈCES
Item
Artículo
Article
Part No.
Nº de pieza
No / P
Qty
Cant.
Qté Description Descripción Description
1 061-0231 4 Screw Tornillo Vis
2 060-0206 4 Washer Arandela Rondelle
3 042-0132 1 Head Cabezal Tête
4 064-0117 1 Elbow Codo Coude
5 054-0263 1 O-ring, head Junta tórica Joint torique
6 043-0223 1 Plate, assy, (includes items 5 &
7) Conjunto de placa, (incluye los artículos 5 y 7) Ensemble du plaque, (inclut les éléments 5 et 7)
7 054-0264 1 O-ring, cylinder Junta tórica Joint torique
8 Order item 22 1 Cylinder Cilindro Cylindre
9 053-0115 1 Eccentric (includes items 10 &
11) Excéntrico (incluye los artículos 10 y 11) Excentrique (inclut les éléments 10 et 11)
10 Order item 9 1 Screw Tornillo Vis
11 Order item 9 1 Bearing Cojinete Roulement
12 Order item 22 1 Screw Tornillo Vis
13 Order item 22 1 Piston cap Casquillo del pistón Chapeau de piston
14 Order item 22 1 Piston ring Aro del pistón Anneau de piston
15 Order item 22 1 Piston Pistón Piston
16 Order item 22 1 Screw Tornillo Vis
17 Order item 22 1 Nut Tuerca Ecrou
18 027-0052 1 Fan Ventilador Ventilateur
19 060-0207 1 Washer, flat Arandela Rondelle
20 061-0232 1 Screw Tornillo Vis
21 040-0434 1 Motor/Pump Assembly F3C2 Bomba Ensemble pompe/moteur
21A 166-0187 1 Capacitor, start Condensador de arranque Le condensateur de démarrage
21B 166-0188 1 Capacitor, run Condensador de funcionamiento Le condensateur de march
21C 166-0189 1 Cover, start capacitor Tapa, condensador de arranque Le couvercle de démarrage du
condensador
21D 166-0190 1 Cover, run capacitor Tapa, condensador de
funcionamiento
Le couvercle de marche du
condensateur
22 048-0132 1 Piston/Cylinder assembly
(includes items 8 & 12-17) Montaje pistón/cilindro (incluye los artículos 8 y 12-17) Ensemble de piston/tige (inclut les éléments 8 et 12-17)
*N/A - These are standard parts available at your local hardware store.
*N/A - Estas son piezas estándar disponibles en su ferretería local.
*N/A - Ces pièces sont des pièces standard disponibles en quincaillerie.
F3C2 Pump Assy

14 200-2798
PARTS DRAWING / ESQUEMA DE LAS PIEZAS / DESSIN DES PIÈCES
Item
Artículo
Article
Part No.
Nº de pieza
No / P
Qty
Cant.
Qté Description Descripción Description
1 093-0100 1 Handle grip kit Kit del empuñadura Kit de poignée
2 112-0191 1 Handle assy. (includes items 1,
15, 11 & 12) Empuñadura (incluye los artículos 1, 15, 11 y 12) Poignée (inclut les éléments 1, 15, 11 et 12)
3 145-0637 1 Transfer tube Tubo Tube
4 064-0115 1 Elbow, 90°, 1/4” NPT Codo Coude
5 019-0270 1 Regulator Regulador Régulateur
6 065-0110 1 Fitting, 1/4-18 NPT X M14-1
7 054-0262 1 O-ring Junta tórica Joint torique
8 041-0096 1 Manifold block Colector Collecteur
9 032-0024 1 Gauge Manómetro Manomètre
10 036-0031 2 Quick coupler Acoplador rápido Raccord rapide
11 114-0725 1 Control panel cover Cubierta Couverture
12 N/A 4 Screw, #10 X 1/2 Tornillo Vis
13 N/A 2 Screw, M5 X .8 X 10MM LG Tornillo Vis
14 077-0197 1 Gauge bezel Bisel del manómetro Cadran du manomètre
15 093-0030 2 Handle grips Empuñadura Poignée
16 N/A 2 Plug 1/8” x 5/16” Enchufe Prise
*N/A - These are standard parts available at your local hardware store.
*N/A - Estas son piezas estándares disponibles en su ferretería local.
*N/A - Ces pièces sont des pièces standard disponibles en quincaillerie.
PARTS LIST / LISTA DE PIEZAS / LISTE DE PIÈCES

15200-2798
GARANTÍA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
CUADRO DE ESPECIFICACIONES . . . . . . . . . . . . . . . . . . .15
PAUTAS DE SEGURIDAD . . . . . . . . . . . . . . . . . . . . . . . .16-17
GLOSARIO DE TÉRMINOS . . . . . . . . . . . . . . . . . . . . . . . . .17
RESUMEN GENERAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
MONTAJE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
CONTROLES DEL COMPRESOR . . . . . . . . . . . . . . . . . . . .19
RESTABLECIMIENTO Y CABLEADO DEL MOTOR . . . . . .19
REQUISITOS DE ALIMENTACIÓN ELÉCTRICA . . . . . . . . .20
INSTRUCCIONES OPERATIVAS . . . . . . . . . . . . . . . . . .20-21
MANTENIMIENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21-22
INTERVALOS DE SERVICIO . . . . . . . . . . . . . . . . . . . . . . . .22
CUADRO DE DETECCIÓN DE FALLOS . . . . . . . . . . . . . . . .23
ESQUEMA DE LAS PIEZAS Y LISTA DE PIEZAS . . . . .10-14
ÍNDICE
UN AÑO DE GARANTÍA TOTAL DE CRAFTSMAN
DURANTE UN AÑO desde la fecha de compra, este producto tiene garantía contra defectos en los
materiales o en la fabricación. Los productos defectuosos se repararán gratuitamente o se
reemplazarán sin coste si la reparación no es posible.
Para conocer los detalles de cobertura de la garantía con el fin de obtener una reparación o un
reemplazo, visite el sitio web www.craftsman.com.
Esta garantía no cubre el filtro de aire ni la correa de transmisión, que son piezas que con un uso
normal se pueden gastar durante el periodo de garantía.
Esta garantía no es válida si el producto se utiliza para proporcionar servicios comerciales o si se
alquila a un tercero.
Esta garantía le proporciona derechos legales específicos y es posible que además tenga otros
derechos, dependiendo del país o el estado.
Sears Brands Management Corporation, Hoffman Estates, IL 60179 EE. UU.
GARANTÍA
CUADRO DE ESPECIFICACIONES
MODELO
RUNNING
H.P.
(CV) CAPACIDAD DEL DEPÓSITO - LITROS VOLTAJE AMP/FASE
PRESIÓN DE
ENCENDIDO
(APROXIMADA)
PRESIÓN DE
APAGADO
(APROXIMADA)
921.16472
(WLB1683321) 1.6 33 (124,92 Liters ) 115/15/1 120 (8,27 bar)
150
(10,34 bar)

16 200-2798
PAUTAS DE SEGURIDAD
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
La información que sigue se refiere a la protección de SU SEGURIDAD y la PREVENCIÓN DE PROBLEMAS DEL EQUIPO. Como
ayuda para reconocer esta información, usamos los siguientes símbolos. Lea por favor el manual y preste atención a estas secciones.
- RIESGO POTENCIAL DE LESIONES GRAVES O LA PÉRDIDA DE VIDA.
- RIESGO POTENCIAL DE LESIONES GRAVES O PÉRDIDA DE LA VIDA.
- RIESGO POTENCIAL DE LESIONES LEVES O DAÑOS EN EL EQUIPO.
ADVERTENCIA:
PELIGRO:
PRECAUCIÓN:
ADVERTENCIA:
RIESGO DE INCENDIO
O EXPLOSIÓN. Nunca rocíe líquidos inflamables dentro de un área cerrada. Durante el funcionamiento, es normal que se
produzcan chispas tanto en el motor como en el interruptor de presión. Si las chispas entran en contacto con
vapores de gasolina u otros disolventes, se podría producir un incendio o una explosión. Utilice siempre el
compresor en un área bien ventilada. No fume mientras rocía. No rocíe donde pueda haber chispas o llamas.
Mantenga el compresor tan alejado como sea posible del área donde vaya a utilizar el pulverizador. Almacene los
materiales inflamables en un lugar seguro y alejado del compresor. Tenga un extintor en el área de operaciones.
RIESGO DE
EXPLOSIÓN. No realice soldaduras al depósito de aire de este compresor, ni le practique agujeros, ni lo modifique. Realizar
soldaduras o modificaciones al depósito de aire del compresor puede afectar a su resistencia estructural y crear
condiciones extremadamente peligrosas. Realizar soldaduras o modificaciones al depósito de aire invalidará la
garantía. Si detecta un escape en el depósito, reemplácelo inmediatamente con un nuevo depósito o reemplace
todo el compresor.
RIESGO DE DESCARGA
ELÉCTRICA. Nunca utilice un compresor eléctrico de aire en el exterior cuando esté lloviendo o sobre una superficie mojada,
ya que se podría producir una descarga eléctrica. Si no se proporciona una toma a tierra adecuada a este
producto, se podrían producir lesiones graves o muerte por electrocución. Asegúrese de que el circuito eléctrico al
que se conecte este compresor tenga una adecuada toma a tierra, un voltaje correcto y una protección con
fusibles satisfactoria.
RIESGO DE LESIONES. Esta unidad se enciende automáticamente. SIEMPRE apague el compresor, desconéctelo y purgue toda la
presión del sistema antes de reparar el compresor y también cuando el compresor no se esté utilizando. No utilice
la unidad si se le han retirado las cubiertas o el protector de la correa. Existe riesgo de lesión grave por contacto
con partes móviles. Cuando utilice el compresor, esté alerta y atento a lo que hace. No utilice el compresor si está
cansado o bajo la influencia de medicamentos o alcohol.
RIESGO DE
EXPLOSIÓN. Compruebe la máxima presión permitida por los fabricantes de herramientas y accesorios. Se debe regular la
salida de presión del compresor para que no se exceda la máxima presión permitida por la herramienta o
accesorio. Purgue todo el aire antes de retirar o ajustar los accesorios. Nunca utilice el compresor para inflar
objetos pequeños de baja presión como juguetes, balones, pelotas, etcétera.
RIESGO DE
QUEMADURAS. La bomba y el colector pueden alcanzar altas temperaturas. Para evitar quemaduras u otras lesiones, NO toque
la bomba, el colector ni la manguera de transferencia mientras la bomba esté en funcionamiento. Espere a que se
enfríen antes de manipularlos o repararlos. No deje que los niños se acerquen al compresor en ningún momento.
No intente acceder a la parte posterior de las cubiertas protectoras ni reparar la unidad hasta que esta se haya
enfriado.
RIESGO Y PELIGRO DE
INHALACIÓN. Cuando utilice herramientas que generen polvo, use siempre máscaras o respiradores ajustados y
aprobados por la Administración de Minas, Seguridad y Salud (Mine Safety and Health Administration,
MSHA) o el Instituto Nacional para la Seguridad y Salud Ocupacional (National Institute for Occupational
Safety and Health, NIOSH) de los EE. UU., y trabaje en áreas bien ventiladas. El polvo que se genera al lijar,
triturar, perforar o al realizar otras actividades de construcción puede contener productos químicos que, según el
estado de California, causan cáncer, malformaciones de nacimiento u otros daños al sistema reproductor.
Algunos ejemplos de estos productos químicos son:
•Plomo procedente de pinturas con plomo
•Sílice cristalina procedente de ladrillos, cemento y otros productos de albañilería
•Arsénico y cromo procedentes de madera tratada con productos químicos
RIESGO PARA LA
RESPIRACIÓN. Asegúrese de leer todas las etiquetas cuando esté pulverizando pintura o materiales tóxicos, y siga todas las
instrucciones de seguridad que se proporcionen en la etiqueta o las hojas de seguridad de los materiales que esté
utilizando. Utilice máscaras de respiración aprobadas por la MSHA/el NIOSH si existe riesgo de inhalación de
vahos de la sustancia que esté pulverizando. Lea todas las instrucciones y asegúrese de que la máscara de
respiración le proteja. Trabaje en áreas con buena ventilación.
RIESGO DE LESIONES
OCULARES. Utilice siempre gafas protectoras que cumplan la norma ANSI Z87.1 cuando utilice un compresor de aire. No
apunte nunca con un difusor o pulverizador a una persona o a un animal ni a ninguna parte del cuerpo. Si la
sustancia pulverizada penetra en la piel se pueden producir lesiones graves.

17200-2798
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
RIESGO DE
EXPLOSIÓN. •Nunca intente, por ningún motivo, ajustar la válvula de seguridad del depósito. Hacerlo anulará la garantía. La
válvula de seguridad ha sido preconfigurada en fábrica a la presión máxima que soporta esta unidad. Si se
manipula la válvula de seguridad, existe el riesgo de que se produzcan lesiones personales o daños materiales.
•No utilice mangueras de plástico o pvc para aire comprimido. Use solo mangueras y conectores de acero
galvanizado para líneas de distribución de aire comprimido.
RIESGO DE INCENDIO Dejar el compresor en funcionamiento sin vigilancia puede causar lesiones personales o daños materiales. Para
reducir el riesgo de incendio, no permita que el compresor funcione sin vigilancia. Después de cada uso,
desconecte siempre la corriente eléctrica colocando el interruptor en la posición OFF y purgue todo el aire del
depósito.
RIESGO PARA LA
RESPIRACIÓN. El aire obtenido directamente del compresor no se debe utilizar nunca como suministro para consumo humano.
El flujo de aire puede contener monóxido de carbono, vapores tóxicos o partículas sólidas del depósito. Respirar
este aire puede causar lesiones graves o la muerte. Si se desea utilizar el aire producido por el compresor para
respirar, deben instalarse filtros adecuados y equipos de seguridad en línea. Se deben instalar adecuadamente
los filtros y equipos de seguridad en línea. Los filtros y equipos de seguridad en línea utilizados junto con el
compresor deben ser capaces de tratar el aire para que cumpla con los códigos locales y nacionales pertinentes
antes de que sea usado para consumo humano.
RIESGO DE LESIONES. Para su utilización, sitúe siempre el compresor en una posición segura y estable a fin de prevenir movimientos
accidentales de la unidad. Nunca utilice el compresor encima de una mesa, un banco de trabajo, un tejado u otra
posición elevada. Si necesita alcanzar lugares altos, utilice una manguera de aire adicional.
RIESGO PARA EL OÍDO. Utilice siempre protectores auditivos cuando trabaje con un compresor de aire. Si no lo hace, podría sufrir
pérdida de audición.
El cable de alimentación de este producto contiene plomo, elemento químico que según el Estado de California
puede producir cáncer y deformaciones congénitas u otros problemas de reproducción. Lávese las manos
después de utilizarlo.
NOTA: CABLEADO
ELECTRICO. Consulte el rótulo del número de serie del compresor de aire para conocer los requerimientos de voltaje y
amperaje de la unidad. Cerciórese de que un electricista cualificado instala todo el cableado, de conformidad con
el Código Eléctrico Nacional.
ADVERTENCIA:
PRECAUCIÓN:
Elimine la humedad del depósito todos los días. Un depósito limpio y seco ayudará a evitar la corrosión.
Tire de la anilla de la válvula de seguridad del depósito todos los días para asegurarse de que la válvula funciona adecuadamente, y para
limpiar la válvula de cualquier obstrucción que pueda tener.
Para que la unidad disponga de ventilación suficiente para enfriarse, se debe mantener el compresor en un área bien ventilada a un mínimo
de 31 cm de la pared más cercana. Obstruir cualquiera de las aberturas del compresor causará un sobrecalentamiento y podría originar un
incendio; no apoye ningún objeto contra el compresor ni encima de él.
Sujete el compresor muy bien si es necesario su transporte. Debe liberarse la presión del depósito antes de su transporte.
Proteja la manguera de aire y el conducto eléctrico contra daños y pinchazos. Inspecciónelos todas las semanas para comprobar que no
existen zonas débiles o desgastadas, y reemplácelos si fuera necesario.
Para reducir el riesgo de choque eléctrico, proteja la unidad de la lluvia. Almacene en el interior.
No utilice el compresor si el cable de alimentación o el enchufe presentan daños. Disponga la reparación de la unidad en Sears o en otro
centro cualificado.
l/min: Litros por minuto; una unidad de la medida de flujo de aire.
Bar: Es una unidad de medida de la presión del aire.
Presión de encendido: Cuando el motor está apagado, la
presión de aire del depósito va bajando a medida que usted
continúa utilizando su accesorio. Cuando la presión del depósito
baje hasta un nivel mínimo establecido en fábrica, el motor se
reiniciará automáticamente. Esta presión mínima que hará que el
motor se inicie automáticamente se llama “presión de encendido”
(“cut-in pressure”).
Presión de apagado: Cuando se enciende un compresor de aire
y este empieza a funcionar, la presión en el depósito de aire
comienza a subir. Cuando alcanza el nivel máximo establecido
en fábrica, el motor se apaga automáticamente, protegiendo el
depósito de aire de presiones más elevadas de las que puede
soportar. Esta presión máxima que hará que el motor se apague
automáticamente se llama “presión de apagado” (“cut-out
pressure”).
Bien ventilado: Significa proveer aire fresco para contrarrestar
el escape de gases o los vapores peligrosos.
Circuito dedicado: Un circuito eléctrico reservado para uso
exclusivo del compresor de aire.
GLOSARIO DE TÉRMINOS

18 200-2798
1. Desembale el compresor de aire. Inspeccione la unidad
para verificar que no sufrió daños. Si la unidad ha sido
dañada durante el transporte, comuníquese con la
empresa transportadora y complete una reclamación por
daños. Haga esto de inmediato porque existen
limitaciones de tiempo respecto a las reclamaciones por
daños.
La caja debe contener los elementos siguientes:
• compresor de aire
• Manual de componentes/usuario
2. Verifique el rótulo del número de serie del compresor para
asegurarse de que haya recibido el modelo que pidió
y que el mismo tenga la presión nominal requerida para el
uso deseado.
3. Ubique el compresor de acuerdo con las pautas
siguientes:
a. Ubique el compresor cerca de una toma de corriente
eléctrica conectada a tierra (consulte
INSTRUCCIONES DE PUESTA A TIERRA).
Evite el uso de cables prolongadores; es
preferible usar una manguera de aire más larga.
b. La parte de la bomba del compresor debe estar al
menos a 31 cm (12 pulgadas) de cualquier pared u
obstrucción, en una zona limpia y bien ventilada, para
garantizar la circulación del aire y su refrigeración.
c. En climas fríos, almacene el compresor portátil en un
edificio con calefacción. Esto reducirá problemas de
lubricación, arranque del motor y congelamiento del
agua de condensación.
d. El compresor debe estar nivelado para garantizar el
drenaje de la humedad del depósito.
4. Conecte una manguera de aire (no incluida) a la(s) salida(s)
del colector (D).
Los compresores de aire sin aceite se lubrican en fábrica
para toda su vida útil, y no requieren aceite.

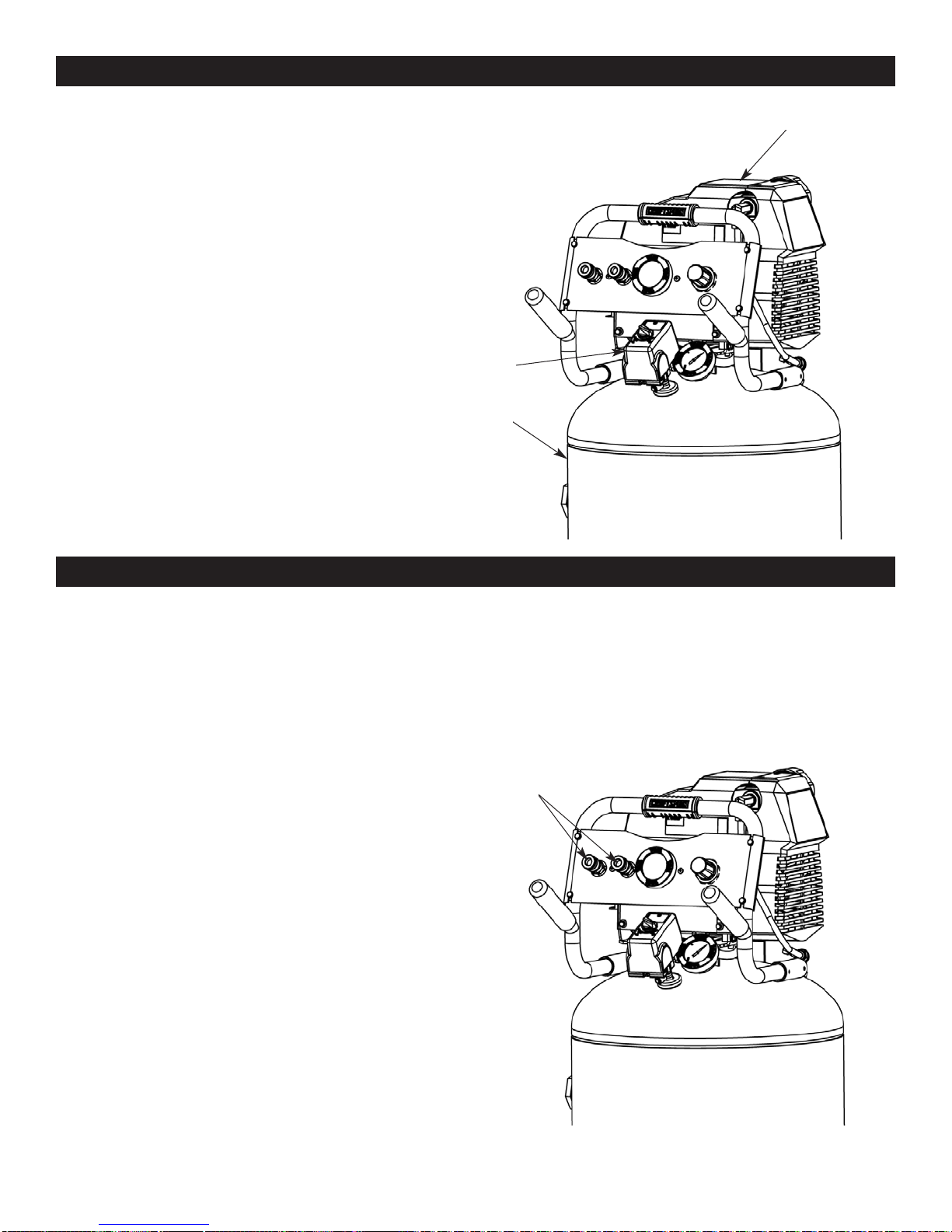

Los componentes básicos del compresor de aire son el
motor eléctrico, la bomba, el interruptor de presión y el depósito
(Fig. 1).
El motor eléctrico (vea A) acciona la bomba. El motor
eléctrico está equipado con un protector contra sobrecarga
para ayudar a evitar que pueda quemarse. Si el motor llegara a
sobrecalentarse, el protector contra sobrecarga lo apagará. En
caso de ocurrir esto, permita que el motor se enfríe durante 10 a
15 minutos y luego presione (nunca fuerce) el interruptor de
restablecimiento del motor para volver a arrancar el motor.
La bomba (vea A) comprime el aire y lo descarga hacia el
depósito.
El depósito (vea B) almacena el aire comprimido.
El interruptor de presión (vea C) apaga el motor cuando el
depósito alcanza la presión establecida como “presión de
apagado”. A medida que se va utilizando el aire comprimido y la
presión en el depósito baja hasta alcanzar la “presión de
encendido”, el interruptor reinicia el motor automáticamente y la
bomba vuelve a comprimir el aire.
RESUMEN GENERAL
COMPONENTES BÁSICOS DEL COMPRESOR DE AIRE
MONTAJE
MONTAJE DEL COMPRESOR
Fig. 1
A
B
C
Fig. 2
D

19200-2798
Interruptor de presión (vea A)
Este interruptor enciende el compresor. Se opera
manualmente, pero cuando está en la posición ON, permite que
el compresor arranque o se pare automáticamente, sin aviso,
según la demanda de aire. Coloque SIEMPRE este interruptor en
la posición OFF cuando el compresor no esté en uso y antes de
desconectarlo.
Válvula de seguridad del depósito (ver B)
Se usa para permitir aliviar la presión del depósito de aire. Si
el interruptor de presión no apaga el compresor cuando se
alcanza el nivel establecido de "presión de apagado", la válvula
de seguridad protegerá el depósito aliviando la presión del mismo
cuando se sobrepase la presión máxima establecida en fábrica
(ligeramente superior a la "presión de apagado" del interruptor).
Para utilizar manualmente, tire de la anilla de la válvula para
purgar el aire del depósito.
Válvula para purgar o aliviar la presión (ver C)
La válvula para aliviar la presión (situada debajo del
interruptor de presión) está diseñada para liberar aire comprimido
de la cabeza del compresor y la manguera de salida cuando el
compresor alcanza la "presión de apagado" o cuando se apaga
manualmente. La válvula de seguridad permite al motor
reiniciarse libremente. Cuando el motor deje de funcionar, se oirá
durante unos segundos cómo se escapa el aire por esta válvula.
No se debe escuchar cómo se escapa el aire cuando el motor
está en funcionamiento, ni tampoco una vez transcurridos unos
segundos después de alcanzar la "presión de apagado".
Manómetro del depósito (vea D)
Este manómetro mide la presión del aire almacenado en el
depósito. No es ajustable por el operador y no indica la presión
de la línea.
Regulador de presión de aire (vea E)
El regulador de presión de aire permite ajustar la presión en
la línea que conecta la herramienta que se está usando.
No exceda nunca la presión de trabajo
máxima de la herramienta.
Para ajustar el nivel de presión, estire la perilla y gire en el
sentido de las agujas del reloj para aumentar la presión, y en
sentido contrario a las agujas del reloj para disminuir la presión.
Para bloquear un nivel de presión, vuelva a introducir la perilla.
Manómetro regulado (vea F)
Este manómetro mide la presión de línea regulada..
Conector(es) de acomplamiento rápido (ver G)
Un sistema rápido para sujetar y soltar la manguera del aire.
CONTROLES DEL COMPRESOR
ADVERTENCIA:
REQUISITOS Y CABLEADO DEL MOTOR
Asegúrese de que todos los
protectores y cubiertas estén colocados en su lugar
antes de presionar el interruptor de restablecimiento
para volver a arrancar el motor.
Si el motor se apaga debido a una
sobrecarga, espere entre 10 y 15 minutos
para que el motor pueda enfriarse y luego
presione (NUNCA fuerce) el interruptor de
restablecimiento (vea H) para volver a
arrancar el motor.
Consulte el rótulo del número de serie del compresor de aire
para ver los requisitos de voltaje y amperaje de la unidad.
Use un circuito dedicado.
Para el mejor rendimiento y un arranque fiable, el
compresor de aire debe conectarse en un circuito dedicado,
tan cerca como sea posible de la caja de fusibles o del
disyuntor. El compresor utilizará la capacidad máxima de un
circuito de 15 amperios doméstico. Si hay otros equipos
eléctricos que estén consumiendo energía del circuito al cual
está conectado el compresor, es posible que éste no arranque.
Un voltaje bajo o un circuito sobrecargado puede resultar en un
arranque lento que provocará el disparo del sistema de
protección de sobrecarga o del disyuntor, especialmente en
condiciones de baja temperatura.
NOTA: Para proteger la unidad de la carga eléctrica inicial
que se produce al encender el compresor de aire, se recomienda
utilizar un disyuntor. Si el compresor de aire está conectado a un
circuito protegido por un fusible, utilice un fusible temporizado de
elemento doble (Buss Fusetron tipo "T" solamente).
INTERRUPTOR DE RESTABLECIMIENTO DEL MOTOR
ADVERTENCIA:
H
Fig. 3
FE
D
A
B
G
C
CABLEADO ELÉCTRICO

20 200-2798
INSTRUCCIONES OPERATIVAS
REQUISITOS DEALIMENTACION ELECTRICA
NOTA: Evite el uso de cables prolongadores.
Para obtener un rendimiento óptimo, enchufe el cable
eléctrico del compresor directamente a un enchufe de la pared
conectado a tierra. No use un cable prolongador a menos que
sea absolutamente necesario.
Como alternativa, intente utilizar una manguera de aire más
larga para llegar a la zona donde se requiere aire. El cable no
debe tener una longitud mayor que 9.1 m (50 pies) y un hilo con
calibre mínimo de 12 (AWG). No use prolongadores de calibre 14
ni 16.
Use solamente un cable de 3 hilos que tenga un enchufe de
3 terminales planos y un receptáculo de 3 ranuras que permita
conectar el producto. Asegúrese de que su cable prolongador
esté en buenas condiciones. Un cable demasiado pequeño
provocará una caída en el voltaje de la línea, causando una
pérdida en la energía y un sobrecalentamiento. Cuanto más
pequeño sea el número de calibre, más pesado será el cable.
Este producto debe conectarse a tierra. En el caso de
cortocircuito eléctrico, la conexión a tierra reduce el riesgo de
descarga eléctrica, pues ofrece un escape para la corriente
eléctrica.
Este producto está equipado con un cable que tiene un
alambre de conexión a tierra con su enchufe correspondiente. El
enchufe debe conectarse a una toma de corriente que esté bien
instalada y conectada a tierra de acuerdo con todos los códigos y
ordenanzas locales.
La instalación incorrecta del
enchufe de conexión a tierra puede causar un riesgo
de descarga eléctrica. Si es necesario reparar o
reemplazar el cable eléctrico o el enchufe, no
conecte el cable de tierra a ninguno de los
terminales planos del enchufe. El hilo de conexión a
tierra tiene aislamiento de color verde con rayas
amarillas o sin ellas.
Este producto está diseñado para utilizarse en un
circuito de 115 V. Se deberá usar un enchufe con un terminal
conectado a tierra, tal como el mostrado aquí.
Asegúrese de que el producto esté conectado a una toma de
corriente que tenga la misma configuración que el enchufe
( Fig. 5). No debe usarse ningún adaptador con este producto.
Consulte a un electricista cualificado si no comprende
completamente las instrucciones de conexión a tierra, o si tiene
dudas con respecto a si el producto está correctamente
conectado a tierra. No modifique el enchufe provisto; si no encaja
en la toma de corriente, haga que un electricista cualificado
instale una toma adecuada.
CABLES PROLONGADORES
INSTRUCCIONES DE CONEXIÓN A TIERRA
PELIGRO:
Fig. 5
1. Coloque el interruptor de presión en la posición de apagado
OFF (vea C).
2. Cierre la válvula de drenaje del depósito (vea E). Hágala
girar hacia la derecha.
3. Enchufe el cable de alimentación.
El motor eléctrico y la
bomba generan altas temperaturas. Para evitar
quemaduras y otras lesiones, NO toque el
compresor durante su funcionamiento. Permita que
se enfríe antes de manipular o realizar cualquier
operación de mantenimiento. Mantenga a los niños
alejados del compresor en todo momento.
4. Coloque el conmutador de presión en la posición AUTO (vea
D).
5. Ajuste el regulador en la presión de trabajo de la
herramienta.
NOTA: Para ajustar el nivel de presión, estire la perilla y gire
en el sentido de las agujas del reloj para aumentar la presión, y
en sentido contrario a las agujas del reloj para disminuir la
presión. Para bloquear un nivel de presión, vuelva a introducir la
perilla.
Al efectuar un ajuste desde
una presión más alta a una más baja, gire el mando
hacia la izquierda hasta que sobrepase el punto
deseado y después gire hacia la derecha hasta
alcanzar la presión deseada. No exceda la presión
de funcionamiento de la herramienta o del accesorio
que esté usando.
ARRANQUE DIARIO
ADVERTENCIA:
ADVERTENCIA:
