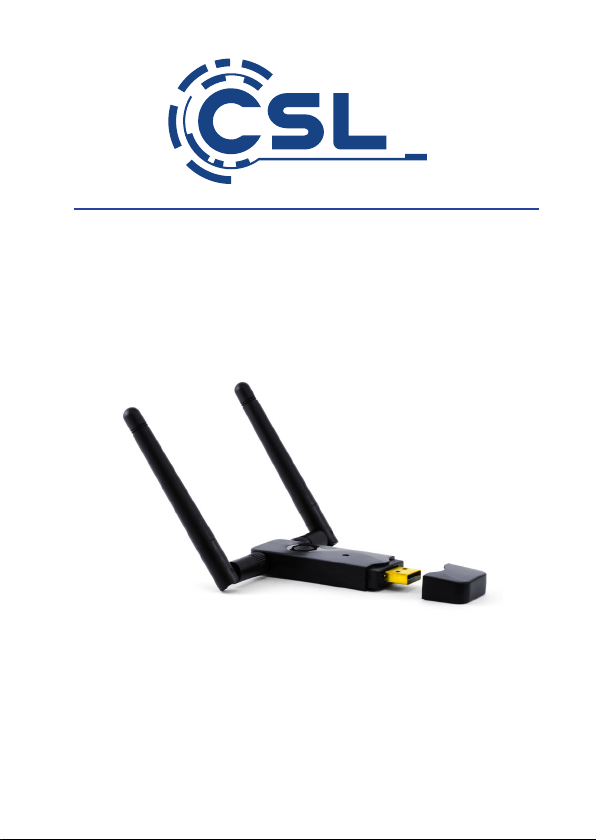

CSL 300649 User manual

USB 2.0 WLAN-Adapter 300 Mbit, 2,4/5GHz
Mod.-Nr.: 300649
User Manual

2
Table of contents
1. Deutsch ............................................................................................................... 3
2. English ................................................................................................................. 8
3. Français ............................................................................................................. 13
4. Italiano .............................................................................................................. 18
5. Español.............................................................................................................. 23

3Deutsch
Vielen Dank, dass Sie sich für ein Produkt von CSL entschieden haben. Damit Sie
auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bie
die nachfolgende Kurzanleitung aufmerksam durch.
1. Lieferumfang
• USB 2.0 WLAN Adapter
• 2x WLAN Antenne
• Treiber-CD
• Kurzanleitung
2. Technische Daten
3. Treiber-Installaon
Legen Sie die Treiber-CD in das Laufwerk ein und stecken Sie anschließend den
WLAN-Adapter in einen freien USB 2.0 Port (oder höher) Ihres Computers. Rufen
Sie den Inhalt der Treiber-CD auf und navigieren Sie in den Unterordner „Drivers“
und anschließend zu „Windows“. Starten Sie die Setup.exe.
Anschluss USB 2.0 Hi-Speed
Datenübertragungsrate
• IEEE 802.11n: bis zu 300Mbit/s*
• IEEE 802.11g: bis zu 54Mbit/s*
• IEEE 802.11b: bis zu 11Mbit/s*
*Übertragungsrate variiert je nach Enernung und
äußeren Störeinüssen
Chipsatz Ralink RT5572
Frequenzband 2,4 GHz / 5 GHz
Frequenzbereich 2412-2472MHz
Sendeleistung (EIRP) 16,0 dBm
Features WPS PBC – Konguraon per Knopfdruck

4Deutsch

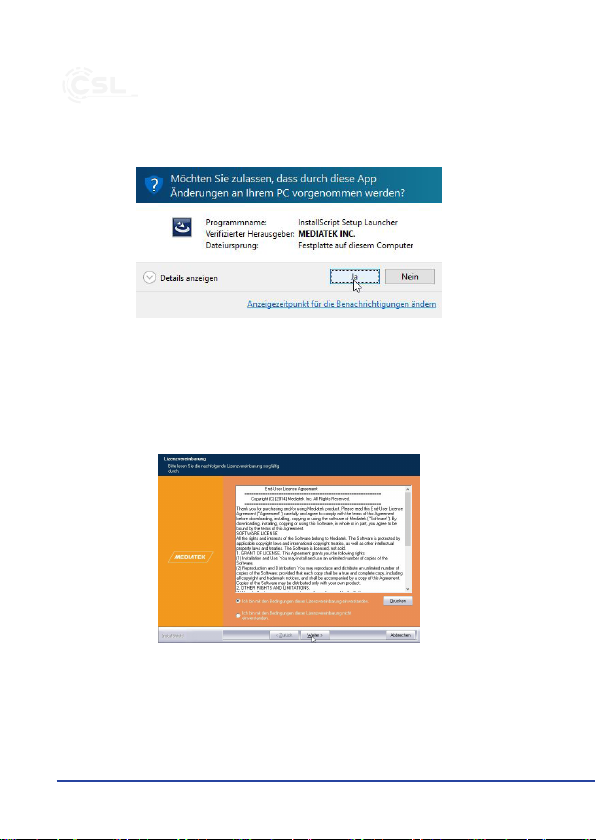

Bie bestägen Sie den darauf folgenden Sicherheitshinweis mit „Ja“.
Der Installaonsassistent wird sodann gestartet. Um mit der Installaon zu begin-
nen, müssen Sie sich mit den Bedingungen der Lizenzvereinbarung einverstanden
erklären. Drücken Sie anschließend auf die Schalteräche „Weiter“.
Im darauf folgenden Fenster erscheint eine Abfrage, in welcher Sie gefragt
werden, ob Sie die Soware „Ralink WLAN Ulity“ ebenfalls installieren möchten.
Windows bietet bereits alle grund legenden Funkonen, sodass die Installaon
der Zusatzsoware nicht zwingend erforderlich ist.

5Deutsch

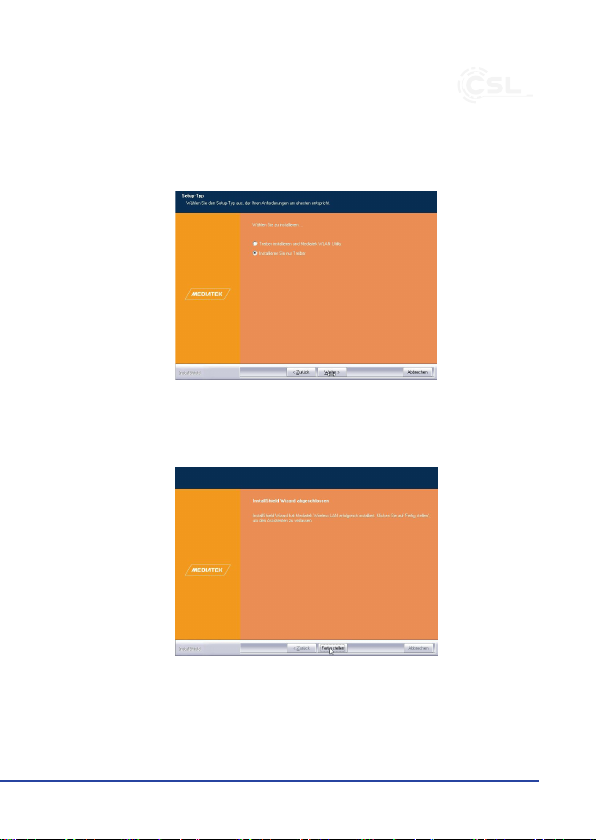

Klicken Sie anschließend auf „Weiter“ und im drauf folgenden Installaonsfenster
auf „Installieren“. Die Installaon wird gestartet.
Klicken Sie nach erfolgreicher Installaon auf die Schalläche „Ferg stellen“. Der
WLAN-Adapter ist nun betriebsbereit.
Hinweis: Sollte es zu Problemen bei der Verbindungsherstellung im 5-GHz Frequenz-
band kommen, empfehlen wir den aktuellsten Treiber von unserer Internetseite
www.csl-computer.com zu verwenden. Sie erreichen den Downloadbe reich unter
“Service”  “ Treiber-Download”.

6Deutsch
4. Sicherheitshinweise und Haungsausschluss
Versuchen Sie nie das Gerät zu önen um Reparaturen oder Umbauten vorzuneh
men. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt
nicht kurz. Das Gerät ist nicht für den Betrieb im Freien zugelassen, verwenden
Sie es nur im Trockenen. Schützen Sie es vor hoher Lufeuchgkeit, Wasser und
Schnee. Halten Sie das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät
keinen plötzlichen Temperaturwechseln oder starken Vibraonen aus, da dies die
Elektronikteile beschädigen könnte.
Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte
nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonsger
Form beschädigt wurde. Beachten Sie bie die naonalen Besmmungen und Be-
schränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der An-
leitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außer-
halb der Reichweite von Kindern oder geisg beeinträchgten Personen auf. Jede
Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten
durchgeführt wird, führt zum Erlöschen der Gewährleistungs bzw. Garanean-
sprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung ge-
lesen und verstanden haben. Die Gerätespezikaonen können sich ändern, ohne
dass vorher gesondert darauf hingewiesen wurde.
5. Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richt-
linie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen ge-
trennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giige und
gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhalg
schädigen können. Sie sind als Verbraucher nach dem Elektro- und Elektronikge-
rätegesetz (ElektroG) verpichtet, elektrische und elektronische Geräte am Ende
ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichte-
te, öentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das
jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/
und der Verpackung weist auf diese Besmmungen hin. Mit dieser Art der Sto-
trennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichgen
Beitrag zum Schutz unserer Umwelt.

7Deutsch
Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 300649 in Übereinsmmung
mit den grundlegenden Anforderungen und den übrigen einschlägigen Besmmungen der
Richtlinie 2014/53/EU bendet. Eine vollständige Konformitätserklärung erhalten Sie unter:
WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, hp://downloads.ganzeinfach.de/
search/model/300649
WEEE Richtlinie: 2012/19/EU
WEEE Register-Nr: DE 67896761

8English
Many thanks for purchasing a CSL product. Please read the following user manual
carefully to ensure that the device you have purchased will give you many years
of pleasure.
1. Scope of delivery
• USB 2.0 WLAN adapter
• 2x WLAN antenna
• Driver CD
• User manual
2. Technical specicaons
3. Driver installaons
Insert the driver CD into your CDROM drive and plug the wireless adapter into a
free USB 2.0 port (or higher) on your computer. Call up the contents of the driver
CD and navigate to the subfolder “Drivers”. Open the folder “Windows”.
Port USB 2.0 Hi-Speed
Data rate
• IEEE 802.11n: bis zu 300Mbit/s*
• IEEE 802.11g: bis zu 54Mbit/s*
• IEEE 802.11b: bis zu 11Mbit/s*
*The transmission rate depends on distance
and outside dierences
Chipset Ralink RT5572
Frequency 2,4 GHz / 5 GHz
Frequency range 2412-2472MHz
Eecve radiated power 16.0 dBm
Features WPS PBC – conguraon via buon

9English

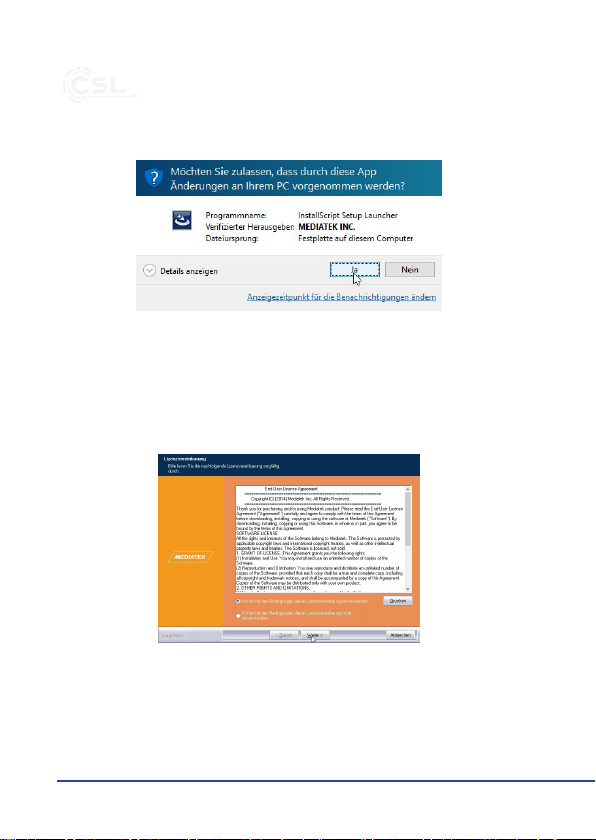

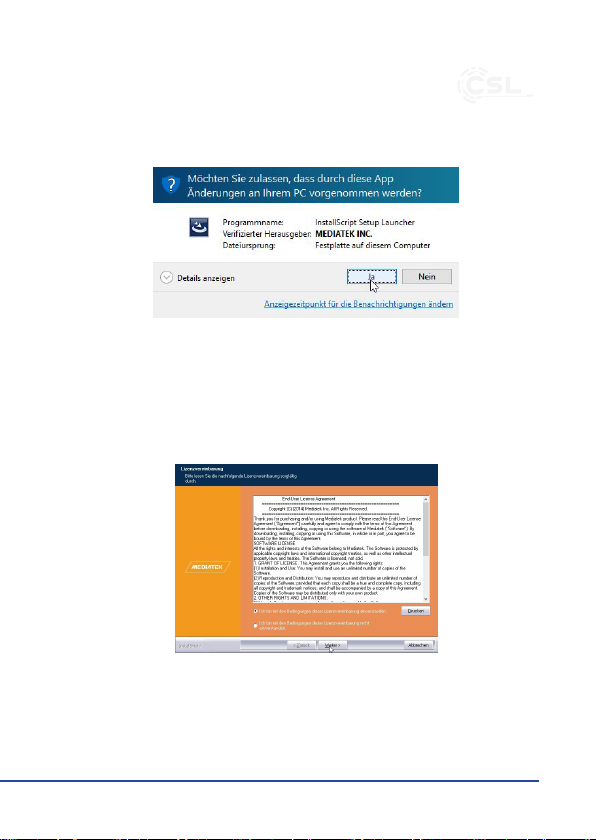

Please answer the security queson with “Yes“.
The installaon assistant is running now. To start the installaon, you have to
agree with the terms of the license agreement. Then press the buon “Next”.
In the following window, a prompt asks if you want to install the soware “Ralink
Wireless Ulity”.

10 English
Windows system already provides and allows all basic funcons so that the instal-
laon of addional soware is not required.

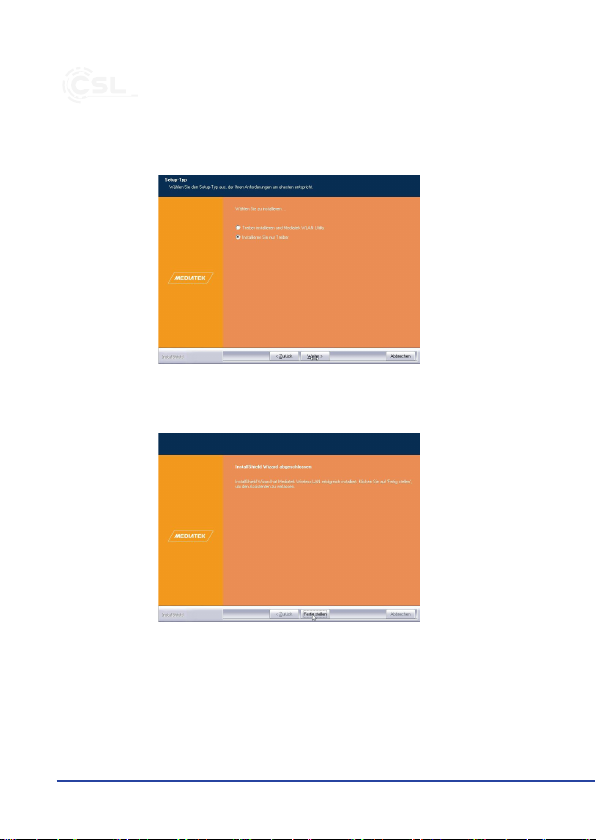

Click on “Next” and in it the following installaon secon on “Install”. The installa-
on will begin. Aer successful installaon please click on the buon “Finish”.

11English
The wireless adapter is now ready for use.
Note: In case of connecng problems while using 5 GHz frequency band, we
recommend you to use the latest driver from our website www.csl-computer.com.
Therefore please visit our download secon and navigate to “Service” and nally
to “Driver download”.
4. Safety instrucons and disclaimer
Never try to open the device to carry out repairs or conversions. Avoid contact
with mains voltages. Do not shortcircuit the product. The device is not cered
for use in the open air; only use it in dry condions. Protect it from high humidity,
water and snow. Keep it away from high temperatures. Do not subject the device
to sudden changes in temperature or heavy vibraon as this might damage elec-
tronic components.
Examine the device for damage before using it. The unit should not be used if it has
received an impact or has been damaged in any other way. Please observe naonal
regulaons and restricons. Do not use the device for purposes other than those
described in the instrucons. This product is not a toy. Keep it out of the reach of
children or mentally impaired persons. Any repair or alteraon to the device not
carried out by the original supplier, will invalidate the warranty or guarantee. The
product may only be used by persons who have read and understood these in-
strucons. The device specicaons may change without any separate prior noce
to this eect.
5. Disposal instrucons
Electrical and electronic devices may only be disposed of in accordance with the
European WEEE Direcve and not with household rubbish. Components must be
disposed of or recycled separately as dangerous, toxic elements can inict sus-
tained damage on the environment if they are disposed of incorrectly. As a con-
sumer, you are bound by the Electrical and Electronic Devices Act (ElektroG) to
return electrical and electronic goods free of charge at the end of their useful life
to the manufacturer, the place of purchase or to specially set up, public collecon
points. The details in each case are governed by naonal law. The symbol on the
product, the operang instrucons and/or the packaging refers to these regula-
ons. By separang materials in this way, recycling and disposing of old devices,
you are making an important contribuon towards protecng our environment.

12 English
WD Plus GmbH, herewith declares that this product 300649 conforms to the principle require-
ments and other relevant spulaons of Direcve 2014/53/EU. The complete Declaraon of
Conformity can be obtained from: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover,
hp://downloads.ganzeinfach.de/search/model/300649
WEEE guideline: 2012/19/EU
WEEE register number: DE 67896761

13Français
Nous vous remercions d’avoir choisi un produit de CSL. Veuillez lire aenvement
le mode d’emploi ciaprès an que cet appareil vous donne sasfacon pendant
longtemps.
1. Contenu de la livraison
• Adaptateur WLAN USB 2.0
• 2x Antenne WLAN
• CD de pilotes
• Mode d’emploi
2. Caractérisques techniques
3. Installaon de pilotes
Placez le CD des pilotes dans le lecteur et branchez l'adaptateur WLAN dans un
port USB 2.0 (ou plus) libre de votre ordinateur.
Raccordement USB 2.0 Hi Speed
Taux de transfert de
données
• IEEE 802.11n: jusqu'à 300Mbit/s*
• IEEE 802.11g: jusqu'à 54Mbit/s*
• IEEE 802.11b: jusqu'à 11Mbit/s*
* Le taux de transfert de données varie en foncon
de la distance et d'inuences perturbatrices
extérieures.
Chipset Ralink RT5572
Bande de fréquence 2,4 GHz / 5 GHz
Gamme de fréquence 2412-2472MHz
Puissance d’émission 16,0 dBm
Caractérisques WPS PBC – Conguraon sur pression de bouton

14 Français
Appelez le contenu du CD des pilotes et naviguez au sous-dossier « Pilotes » et
ensuite à « Windows ».
Démarrez le Setup.exe.
Veuillez valider la consigne de sécurité suivante avec « Oui ». L'assistant d'installa-
on démarre. alors. Pour commencer l'installaon, vous devez déclarer que vous
acceptez avec les condions du contrat de licence. Appuyez ensuite sur le bouton

15Français
« Suivant ». Dans la fenêtre suivante l'assistant vous demande si vous voulez aussi
installer le logiciel « Ulitaire de Ralink WLAN ».
Windows ore déjà toutes les foncons de base, ainsi que l'installaon du logiciel
supplémentaire n'est pas obligatoire.
Cliquez ensuite sur « Suivant » et dans la suivante fenêtre d'installaon sur
« Installer ». L'installaon est démarrée. Cliquez après installaon réussie sur le
bouton « Terminer ». L'adaptateur WLAN est maintenant opéraonnel.

16 Français
Aenon: En cas de problèmes avec la connexion dans la bande de fréquence
de 5 GHz, nous recommandons l’ulisaon du pilote le plus actuel de notre page
Internet www.csl-computer.com. Vous accédez à l’espace de téléchargement sous
« Service »  « Téléchargement de pilotes ».
4. Consignes de sécurité et clause de non responsabilité
N’essayez jamais d’ouvrir l’appareil pour le réparer ou le modier. Évitez tout
contact avec la tension du secteur. Ne court-circuitez pas l’appareil. L’appareil
n’est pas approuvé pour une ulisaon en extérieur, ulisezle exclusivement
dans un endroit sec. Protégez-le d’un taux d’humidité élevé, de l’eau et de la
neige. N’exposez pas l’appareil à des températures élevées.
N’exposez pas l’appareil à des changements de température soudains ou à de
fortes vibraons, car cela pourrait endommager les éléments électroniques.
Vériez que l’appareil n’est pas endommagé avant de l’uliser. Ne pas uliser
l’appareil s’il a subi un choc ou qu’il a été endommagé d’une quelconque autre
manière. Veillez à respecter les disposions et les restricons naonales.
N’ulisez pas l’appareil dans un autre but que celui indiqué dans les instrucons.
Cet appareil n’est pas un jouet. Conservez-le hors de portée des enfants ou des
personnes aeintes de troubles mentaux.
Toute modicaon ou réparaon qui n’a pas été eectuée par le fournisseur
d’origine entraîne l’annulaon de la garane et des droits de recours en garan-
e.L’ulisaon de l’appareil est réservée aux personnes qui ont lu et compris les
présentes instrucons. Les spécicaons de l’appareil peuvent être modiées
sans nocaon préalable.
5. Indicaons de recyclage
Les appareils électriques et électroniques ne doivent pas être jetés avec les or-
dures ménagères, conformément à la direcve DEEE. Leurs éléments doivent être
recyclés ou éliminés séparément, car une éliminaon inappropriée d’éléments
toxiques et dangereux pourrait porter préjudice à l’environnement. Conformé-
ment à la loi relave aux appareils électroniques, en tant que consommateur,
vous êtes obligé de ramener gratuitement les appareils électriques et électro-
niques arrivés en n de vie au fabricant, au point de vente ou dans un point de

17Français
collecte prévu à cet eet. La loi de chaque pays règle les détails connexes. Le
symbole sur le produit, le manuel d’ulisaon et/ou l’emballage indique lesdites
disposions. Avec ce type de séparaon des maères, de recyclage et d’élimina-
on des appareils usagés, vous prenez part acvement à la protecon de notre
environnement.
Par la présente, la société WD Plus GmbH déclare que l’appareil 300649 est conforme aux
exigences essenelles et aux autres disposions pernentes de la Direcve 2014/53/
EU. Pour obtenir une déclaraon de conformité dans son intégralité, contactez: WD Plus
GmbH, Wohlenbergstraße 16, 30179 Hanovre, hp://downloads.ganzeinfach.de/search/
model/300649
Direcve DEEE: 2012/19/EU
N° d’enregistrement DE: 67896761

18 Italiano
Grazie per aver scelto un prodoo CSL. Perché possa giovarsi a lungo del prodoo
appena acquistato, legga completamente ed aentamente le seguen brevi istru-
zioni.
1. Contenuto della confezione
• Adaatore WLAN USB 2.0
• Antenna WLAN 2x
• Cd dei driver
• Guida introduva
2. Da tecnici
3. Installazione del driver
Inserire il CD dei driver nel leore e quindi collegare l'adaatore WLAN a una
porta libera USB 2.0 (o superiore) del computer. Richiamare il contenuto del CD
dei driver e passare alla soocartella "Driver" e poi "Windows".
Connessione USB 2.0 Hi-Speed
Velocità di trasferimento
dei da
• IEEE 802.11n: no a 300Mbit/s*
• IEEE 802.11g: no a 54Mbit/s*
• IEEE 802.11b: no a 11Mbit/s*
*La velocità di trasferimento varia a seconda della
distanza e delle interferenze esterne
Chipset Ralink RT5572
Banda di frequenza 2,4 GHz / 5 GHz
Gamma di frequenza 2412-2472MHz
Potenza di trasmissione 16,0 dBm
Caraerische WPS PBC  Congurazione con pulsante

19Italiano
Cliccare su Setup.exe.
Si prega di confermare la successiva richiesta di conferma con "Sì". Si avvierà la pro-
cedura guidata di installazione. Per iniziare l'installazione, è necessario acceare i
termini contrauali della licenza. Successivamente, premere il pulsante "Avan".
Nella nestra seguente, viene visualizzato un messaggio in cui si chiede se si
desidera installare anche il soware "Ralink WLAN Ulity". Windows fornisce
già tue le caraerische di base, così non è richiesta l'installazione di soware
aggiunvo.

20 Italiano
Successivamente cliccare su "Avan" e nella nestra di installazione cliccare si
"Installa". Viene avviata l'installazione.
Dopo aver completato l'installazione con successo, cliccare sul pulsante "Fine"
Ora, l'adaatore WLAN è pronto per il funzionamento.
Nota: Nel caso che si verichino dei problemi nella connessione con la banda di
frequenza a 5 GHz, si consiglia di ulizzare il driver più recente che si può scaricare
dal nostro sito web www.csl-computer.com. È possibile raggiungere la sezione
Download alla voce “Assistenza”  “Download dei driver”.
