CyberPower PR750ELCD User manual

K01-0000225-01
PR750ELCD / PR1000ELCD / PR1500ELCD
FUNCTION SETUP GUIDE / ANLEITUNG
EINSTELLUNGEN / PRZEWODNIK KONFIGURACJI
/ PRŮVODCE NASTAVENÍM FUNKCÍ /
ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΛΕΙΤΟΥΡΓΕΙΩΝ

2
EN

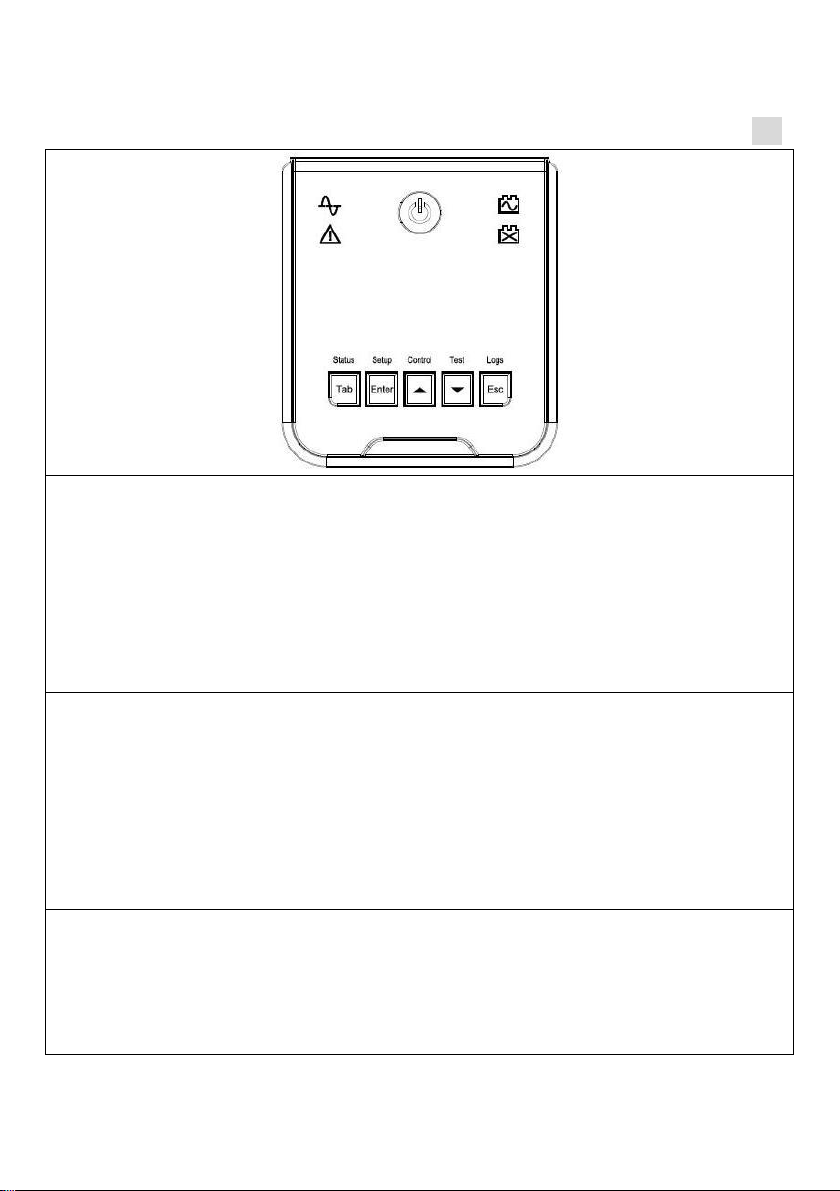

Power On: (1) Press the POWER button for approximately 2 seconds and you will hear a short steady
tone (1 second). Release the button after a short beep. (2) Quickly push the POWER button once to
have the UPS enter standby mode. Then use Control Menu→UPS ON/OFF function to turn on UPS.
Power Off: (1) Press the POWER button for approximately 2 seconds and you will hear a short steady
tone (1 second). Release the button after 2 short beeps. (2) Use Control Menu→UPS ON/OFF
function to turn off UPS.
Tab/Status Button: By pressing the Tab button quickly, users can jump between Status / Setup /
Control / Test / Logs menu. Press the Status button for one second and use Up/Down button to view
information about the UPS.
Esc/Logs Button: By pressing the Esc button quickly, users can see in which menu they are. Press
the Logs button for one second and use Up/Down button to view transfer and fault events.
Setup/Control/Test Buttons: These three buttons have their own main menu. Press the button for 1
second to enter the main menu. Use Up/Down Buttons to select the functions to configure. Press the
Enter Button to enter the setting mode for configuring options. When the desired option is selected,
press the Enter Button again to confirm the setting. If no changes are made, press the Esc Button to
return to the main menu. Refer to the following table for detailed list of functions and description.

3
Function
Options
Default
Description
Setup Menu
Setup Wizard
No
Yes
No
Use the wizard to help configure basic functions (Utility
Power, LCD Auto Sleep, Audible Alarm, and Sensitivity) of
the UPS step by step.
Language
English
Deutsch
Français
English
Select the language for the LCD display.
Utility Power
*This function is
related to MIN O/P
Voltage and MAX
O/P Voltage settings.
Normal
Good
Poor
(Custom)*
* Only when MIN or MAX O/P
Voltage is configured.
Normal
This determines how the UPS will switch to Battery Mode.
If the utility power is Good, the unit will go to Battery Mode
more often. If the utility power is Poor, the unit will go to
Battery Mode less often to tolerate the utility power
fluctuations.
MIN O/P Voltage
196~208V
202V
If the utility voltage is usually low and the connected
equipment can work with this condition, you can set the
output voltage range lower and bypass the AVR Mode.
MAX O/P Voltage
253~265V
259V
If the utility voltage is usually high and the connected
equipment can work with this condition, you can set the
output voltage range higher to avoid UPS going to AVR
Mode too often.
LCD Auto Sleep
Never
After 1 minute
After 5 minutes
After 10 minutes
After 1
minute
If Auto Sleep is selected, the LCD display will shut off after
1/5/10 minutes if no activity.
Cycling Display
Never
After 20
If the buttons are not touched in 10/20/30 seconds, it will

4
After 10 seconds
After 20 seconds
After 30 seconds
seconds
start cycling the UPS information. In Status Menu, press
Enter button once can also enter or leave cycling mode.
Audible Alarm
Enable
Disable
Enable
If Off is selected, the unit will mute all alarms except for
overload condition.
Temporarily Mute*
* Visible when UPS is
in battery mode and
alarm is ON.
Enable
Disable
Disable
It allows users to mute the alarm once in battery mode.
When utility power is back and UPS switches back to Line
Mode, the alarm is turned on again.
Sensitivity
Medium
High
Low
Medium
If the connected equipment can tolerate more power
events, select Low Sensitivity. The UPS will go Battery
Mode less often. If the connected equipment cannot
tolerate power events, select High Sensitivity. The UPS
will go Battery Mode more often.
Charge Mode
Quick charge
ECO mode
ECO mode
Charge the battery quickly or at normal speed. *Quick
charge may shorten the battery life. Suggest use ECO
mode if power failure is not often.
Low Battery Warning
0~1800s
300s
The audible alarm will sound when the remaining runtime
is less than the value selected.
Auto Self Test
Never
Only on Start Up
Startup + 1 week
Startup + 2 week
Every week
Every other week
Never
Never: never run Self Test
Only on Start Up:Auto Self Test runs only when
starting up the UPS.
Start +1/+2 week:Auto Self Test runs only when
starting up the UPS and again in the next 7 or 14
days.
Every week/other week: Auto Self Test runs on

5
start up of the UPS and every 7 or 14 days since
the last test.
Date & Time
yyyy/mm/dd hh:mm
----/--/-- --:--
Set up year/month/day, hour/minute.
Battery Change Date
Jan/Feb/Mar/Apr/May/Jun/Jul
Aug/Sep/Oct/Nov/Dec
-2000~2099
---/----
Optional setup information. User can select the install date
of new batteries.
Firmware Update*
* Visible when UPS is
in standby mode.
No
Yes
No
When Yes is selected, the UPS will be off and go to
firmware update mode. Users can use firmware update
software to upgrade the firmware version.
Power Meter Reset
No
Yes
No
Reset the value of Load Energy in the Status Menu.
Back to Default
No
Yes
No
Restores the UPS factory default settings.
Delay Turn On
0~600s
0s
Users can set the time a UPS will wait before start up
begins.
Delay Turn Off
0~600s
0s
Users can set the time a UPS will wait before shut down
begins.
Reboot Duration
4~300s
4s
Users can set the time a UPS will remain off before it
restarts.
Minimum Restore
Capacity
0~100%
0%
Minimum Restore Capacity is the criteria of the UPS
auto-restart function when utility power is back. If the
battery capacity is larger than the Minimum Restore
Capacity, the UPS will auto-restart. If the battery capacity
is smaller than the Minimum Restore Capacity, the UPS
will not auto-restart until the capacity is achieved.
Uptime On Battery
Disable
Disable
When the UPS is in battery mode, it will shut down if

6
Enable > 5~1800s
operating time is longer than the Uptime.
Reserve Runtime
Disable
Enable > 0~1800s
Disable
When the UPS is in battery mode, it will shut down if
remaining runtime is shorter than the Reserve Runtime.
Configure NCL
(PR1000/1500ELCD)
Delay Turn On
Delay Turn Off
Reboot Duration
MIN Restore CAP
Uptime on BATT
Reserve Runtime
Off on Overload
Enable/Disable
Disable
Refer to above description for the first 6 items.
Off on Overload –When overload occurs, Non-Critical
Load outlets will be turned off if Enable is selected to
remove overload condition.
Control Menu
UPS On/Off
(When UPS is off)
On
Delay On
On or Off
Enables or disables the delay function when the UPS is
starting up, shutting down, or rebooting.
(When UPS is on)
Off
Delay Off
Reboot
Delay Reboot
NCL On/Off
(PR1000/1500ELCD)
(When UPS is on and NCL is off)
On
Delay On
On
Enables or disables the delay function when the NCL is
starting up, shutting down, or rebooting.
(When UPS is on and NCL is on)
Off
Delay Off
Off

7
Reboot
Delay Reboot
Test Menu
Self Test
No
Yes
No
If Yes is selected, the UPS will perform a self test.
Alarm Test
Cancel Test
Continuous Test
Short Test
Cancel Test
This option tests the alarm's audible warning and LED
indicators to insure they are normal.
Battery Calibration
No
Yes
No
(When it is normal)
Process
Completed
(When it is not normal)
Fail: Load < 20%
Fail: Load vary
Fail: Low Battery
Fail: Power Failure
Fail: Charge < 8h

8
DE
USV an: (1) Drücken Sie den POWER Taster für ca. 2 Sekunden und Sie hören einen kurzen Ton (1
Sekunde). Lassen Sie den Taster nach einem weiteren kurzen Ton los. (2) Durch schnelles erneutes
Drücken gelangt die USV in den Standby Betrieb. Zum Reaktivierung der USV benutzen Sie die
Funktion →USV AN/AUS im Control Menü.
USV aus: (1) ) Drücken Sie den POWER Taster für ca. 2 Sekunden und Sie hören einen kurzen Ton (1
Sekunde). Lassen Sie den Taster nach zwei weiteren kurzen Tönen los. (2) Zum Ausschalten der
USV können Sie auch die Funktion →USV AN/AUS im Control Menü verwenden.
Tab/Status Taster: Durch kurzes Drücken der Tab Taster können Sie im Menü wählen Status / Setup /
Control / Test / Logs. Drücken Sie die Taste für eine Sekunde können Sie USV Statusinformationen
über die Up/Down Taste erhalten.
Esc/Logs Taster: Durch Drücken der Esc Taster sehen Sie in welchem Menüpunkt Sie sich befinden.
Drücken Sie die Logs Taste für eine Sekunde und wählen Sie über die Up/Down Taste die Ansicht der
Fehlerereignisse.
Setup/Control/Test Taster: Diese drei Taster haben Ihr eigenes Hauptmenü. Drücken Sie einen Taster
für 1 Sekunde um in das Hauptmenü zu gelangen. Benutzen Sie die Up/Down Taste um Funktionen
auszuwählen. Drücken Sie die Enter Taste um entsprechende Funktionen zu konfigurieren. Zur

9
Auswahl der Option mit der Enter Taste bestätigen. Falls Sie keine Änderungen vornehmen möchten
drücken Sie die Esc Taste. Einstellmöglichkeiten finden sie in der folgenden Tabelle.
Funktion
Optionen
Voreinstellung
Beschreibung
Setup Menü
Setup Menü
Nein
Ja
-
Menu zur Einstellung von Grundfunktionen
(Netzspannung, LCD, Alarme und
Sensitivität, ..) der USV
Sprache
English
Deutsch
Français
English
Auswahl der Sprache
Netzspannung
*Diese Funktion ist
verknüpft mit den
Einstellungen der
Funktonen MIN O/P
Spannung und MAX O/P
Spannung.
Normal
Gut
Schlecht
(Spezial)*
* Nur wenn MIN oder MAX O/P
Spannung konfiguriert ist.
Normal
Einstellung unter welchen Bedingungen
die USV in Batteriebetrieb geht. Bei
entsprechender Einstellung akzeptiert die
USV gewisse Schwankungen bevor sie in
Batteriebetrieb geht.
MIN O/P Volt
196~208V
202V
Wenn die Versorgungsspannung
vorwiegend geringer ist als nominell kann
hier der Wert zurAnpassung des Transfers
zum AVR Betrieb geändert werden.
MAX O/P Volt
253~265V
259V
Wenn die Versorgungsspannung
vorwiegend höher ist als nominell kann hier
der Wert zurAnpassung des Transfers
zum AVR Betrieb geändert werden.

10
LCD Auto Aus
Nie
Nach 1 Minute
Nach 5 Minuten
Nach 10 Minuten
Nach 1 Minute
Wenn der Auto Sleep Betrieb aktiviert ist,
schaltet sich das Display nach 1/5/10
Minuten ab.
Cycle Display
Nie
Nach 10 Sekunden
Nach 20 Sekunden
Nach 30 Sekunden
Nach 20 Sekunden
Hier kann die Häufigkeit der Aktualisierung
eingestellt werden. Werden die Taster
10/20/30 Sekunden nicht betätigt,
aktualisiert sich der Wert der USV
Informationen.
Alarm
Aktiviert
Deaktiviert
Aktiviert
Bei ausgeschaltetem Alarm wird nur die
Ü berlast signalisiert.
Temporär Mute*
* nur sichtbar wenn die
USV im Batteriebetrieb ist.
Aktiviert
Deaktiviert
Deaktiviert
Im Batteriebetrieb kann der Alarm
ausgeschaltet werden. Die Alarmfunktion
wird bei Netzwiederkehr automatisch
reaktiviert.
Sensitivität
Mittel
Hoch
Schwach
Mittel
Es lässt sich die Empfindlichkeit und die
damit verbundene Aktion einstellen. Hohe
Sensitivität steht dafür das die USV
schneller in Batteriebetrieb geht.
Ladebetrieb
Quick Charge (Schnellladung)
ECO Mode
ECO mode
Modus wechsel zur schnelleren
Wiederaufladung der Batterien nach
Batteriebetrieb *Quick Charge kann die
Lebensdauer der Batterien verkürzen.
Low BAT Warnung
0~1800s
300s
Alarmmeldung Batterie schwach in Bezug
zu eingestellter Zeit.
Auto Selbsttest
Nie
Nie
Nie: Keine Selbsttest
