Cylinda KYLFRYS KF 4385N User manual

bruksanvisning
CYLINDA_pase_A5.indd 1 2012-06-14 14.20
KYLFRYS KF 4385N / NB
user manual

SE
3
Innehållsförteckning
INNAN DU ANVÄNDER APPARATEN ............................ 5
Allmänna varningar................................................................... 5
Säkerhetsvarningar................................................................... 8
Inställning och användning av ditt kylskåp................................ 9
Innan du använder ditt kylskåp................................................ 10
Information om No-Frost teknologin ........................................ 10
DELARNA I KYLSKÅPET OCH FACKEN...................... 11
OLIKA FUNKTIONER OCH MÖJLIGHETER ................. 13
Visning och kontrollpanel......................................................... 13
Användning av ditt kylskåp ...................................................... 14

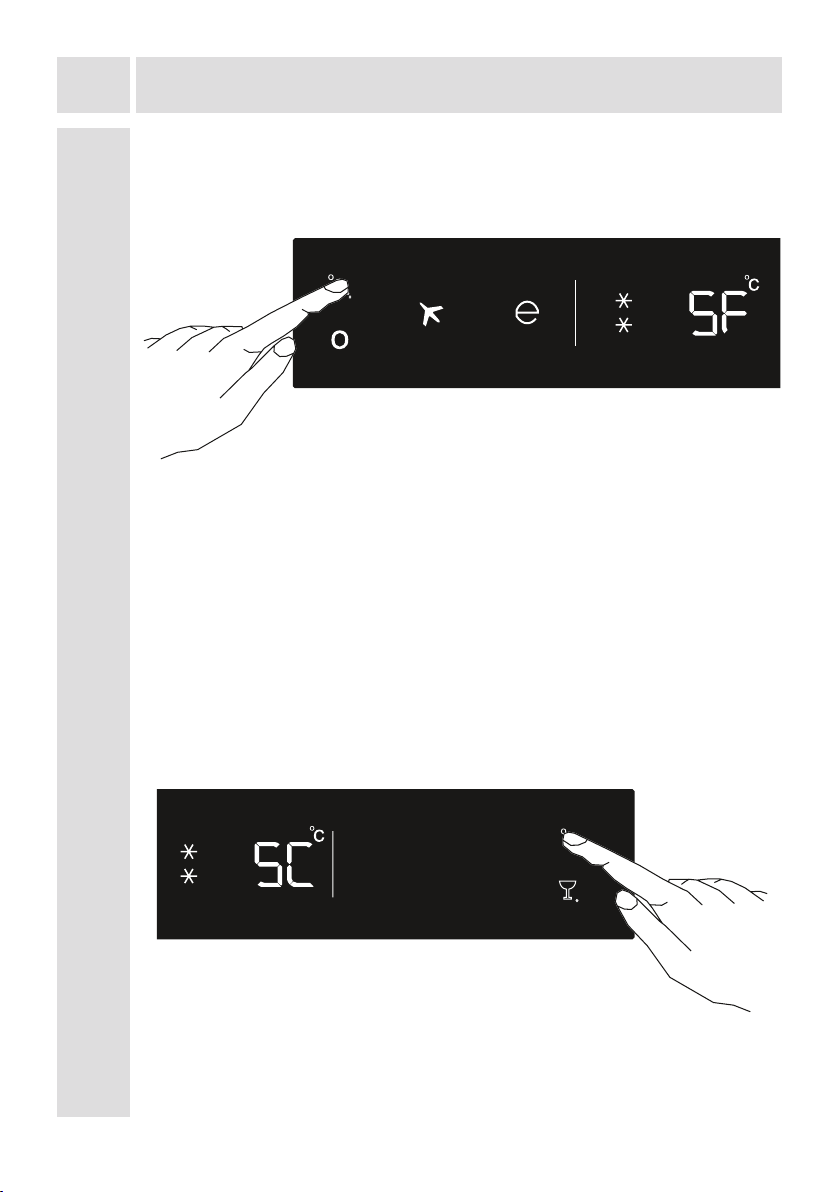

Superfrysningsläge .............................................................. 14
Superkylningsläge ............................................................... 14
Ekonomiläge ........................................................................ 15
Semesterläge....................................................................... 16
Drick kallt läge ..................................................................... 17
Skärmsläckarläge ................................................................ 17
Barnlås funktion ................................................................... 18
Frysens temperaturinställningar .......................................... 19
Kylens temperaturinställningar ............................................ 19
Varningar om temperaturinställningar...................................... 21
Interiör...................................................................................... 22
Fryslåda ............................................................................... 22
Kylzon .................................................................................. 22
Fuktreglering grösakslåda ....................................................... 23
Justerbar dörrhylla .............................................................. 23
Justerbar glashylla................................................................... 24
RENGÖRING OCH UNDERHÅLL .................................. 25
Avfrostning............................................................................... 26
PLACERA MATEN I KYLEN........................................... 27
Kylfack ..................................................................................... 27
Frysdelen................................................................................. 28

SE
4
TRANSPORT OCH FLYTTNING..................................... 33
INNAN DU KALLAR PÅ SERVICE................................. 34
TIPS FÖR ATT SPARA ENERGI..................................... 38

SE
5
Allmänna varningar
VARNING: Håll ventilationsöppningarna, i
apparatens hölje eller dess inbyggda struktur, fria
från hinder.
VARNING: Använd inte mekaniska verktyg eller
andra sätt att påskynda avfrostningsprocessen, än
de som rekommenderas av tillverkaren.
VARNING: Använd inte elektrisk utrustning i kylens
matförvaringsdel, om den inte är av den typ som
rekommenderas av tillverkaren.
VARNING:Skada inte kylkretsen.
VARNING: För att undvika fara på grund av
instabilitet i apparaten, måste den installeras i
enlighet med instruktionerna.
•OmdinapparatanvänderR600asomköldmedium
- du kan få denna information från etiketten på
kylaren - bör du vara försiktig under transport
och montage för att förhindra att apparatens
kylslingor från att skadas. Även om R600a är en
miljövänlig och naturlig gas, så är gasen explosiv
och du bör, i händelse av ett läckage som kan ha
uppståttpågrundavenskadaikylkretsen,ytta
ditt kylskåp utom räckhåll för öppen eld eller
värmekällor och ventilera rummet där apparaten
är placerad några minuter.
•Under transport och kylslingor av kylskåpet,
undvik skador på kylslingor.
•Förvara inga explosiva ämnen såsom
aerosolburkar med en brandfarlig drivgas i
denna apparat.
•Denna apparat är avsedd för användning i
hushåll och liknande verksamhet såsom;
INNAN DU ANVÄNDER APPARATEN

SE
6
- personalköksområden i butiker, kontor och andra
arbetsplatser
- bondgårdar och av kunder på hotell, motell och andra
typer av bostäder
- bed and breakfast boende;
- catering och liknande icke-kommerisiell användning,
•Om uttaget inte matchar kylskåpskontakten, måste den
bytas ut av tillverkaren, dess serviceombud eller liknande
kvaliceradepersonerförattundvikafara.
•Enheten ska inte användas av människor (inklusive barn)
med nedsatt fysisk eller mentala förmågor eller brist på
erfarenhet och kunskap, om de inte övervakas eller får
instruktioner angående användningen av apparaten av
en person som ansvarar för deras säkerhet. Barn ska
övervakas så att de inte leker med enheten.
•En speciellt jordad kontakt har anslutits till ditt kylskåps
strömkabel. Denna kontakt bör användas med ett speciellt
jordatuttagpå10ampere.Omdetintennsnågotsådant
uttag i ditt hus, se till att det installeras av en behörig
elektriker.
•Denna apparat kan användas av barn från 8 år och uppåt
och personer med nedsatt fysisk eller mental förmåga eller
brist på erfarenhet och kunskap, om de övervakas eller
får instruktioner angående användning av apparaten på
ett säkert sätt och forstår faran den innebär. Låt inte barn
leka med enheten. Rengöring och användarunderhåll, får
inte utföras av barn utan tillsyn.
•Om sladden är skadad, måste den bytas ut av tillverkaren,
dessserviceombudellerliknandekvaliceradepersoner
för att undvika fara.
INNAN DU ANVÄNDER APPARATEN

SE
7
INNAN DU ANVÄNDER APPARATEN
Kylskåp som är gamla eller tagits ur bruk
• Om ditt gamla kylskåp har ett lås, bryt eller ta bort låset
innan du slänger det, eftersom barn bli instängda och det
kan orsaka en olycka.
• Gamla kylar och frysar innehåller isoleringsmaterial och
köldmedium med CFC. Se därför till att inte skada miljön
när du kasserar ditt gamla kylskåp.
Fråga din kommun om omhändertagande av WEEE för
återanvändning och återvinningsändamål.
Observera:
• Läs igenom bruksanvisningen noga innan du installerar
och använder apparaten. Vi är inte ansvariga för de
skador som uppstått på grund av felaktig användning.
• Följ alla instruktioner på apparaten och bruksanvisningen
och förvara bruksanvisningen på en säker plats för att lösa
de problem som kan uppstå i framtiden.
• Denna apparat är gjord för att kunna användas inomhus
och den kan bara användas inomhus och för avsedda
ändamål. Den är inte lämplig för kommersiellt eller
gemensamt bruk. Sådan användning medför att garantin
på apparaten ska annulleras och att vårt företag inte är
ansvarigt för de förluster som har inträffat.
• Denna apparat är gjord för att kunna användas inomhus
och den passar bara för kylning / förvaring av mat. Den
är inte lämplig för kommersiellt eller gemensamt bruk
och/eller för förvaring av ämnen förutom livsmedel. Vårt
företag är inte ansvarigt för de förluster som uppstått i
motsatta fall.

SE
8INNAN DU ANVÄNDER APPARATEN
Säkerhetsvarningar
• Använd inte grenuttag eller förlängningssladd.
• Anslut inte skadade, trasiga eller gamla stickproppar.
• Dra inte i, böj inte och skada inte sladden.
• Den här apparaten är avsedd att användas av vuxna, låt
inte barn leka med apparaten eller hänga över dörren.
• Sätt inte in och dra inte ut kontakten ur uttaget med våta
händer för att undvika elektrisk stöt!
• Placera inte glasaskor eller dryckesburkar i
frysavdelningen. Flaskor och burkar kan explodera.
• Placera inte explosivt eller brandfarligt material i ditt
kylskåp för din säkerhet. Placera drycker med högre
alkoholhalt vertikalt och stäng dem tätt i kylavdelningen.
• När du tar is från frysavdelningen, rör det inte, is kan
orsaka is-brännskador och / eller skärskador.
• Rör inte frusen mat med våta händer! Ät inte glass och
isbitar direkt efter att du tagit dem ur frysavdelningen!
• Frys inte frysta varor igen efter att ha de har tinat. Detta
kan orsaka hälsoproblem som matförgiftning.
• Täck inte kylskåpet eller dess övre del med tyg. Detta
påverkar ditt kylskåps prestanda.
• Fäst tillbehören i kylskåpet under transport för att undvika
skador på tillbehören.

SE
9
INNAN DU ANVÄNDER APPARATEN
Inställning och användning av ditt kylskåp
Innan du börjar använda ditt kylskåp, bör du uppmärksamma
följande punkter:
• Driftspänningen för ditt kylskåp är av 220-240 V vid 50 Hz
• Nätsladden för ditt kylskåp har en jordad kontakt. Om du
inte har ett uttag som passar detta, var god få det utbytt av
en behörig elektriker.
• Vi tar inte ansvar för de skador som uppstår på grund av
ojordad användning.
• Placera kylskåpet på en plats där det inte utsätts för direkt
solljus.
• Apparaten bör vara minst 50 cm från spisar, gasugnar och
värmekällor, och bör vara minst 5 cm från elektriska ugnar.
• Ditt kylskåp bör aldrig användas utomhus eller lämnas
oskyddat vid nederbörd.
• Närkylskåpetärplaceratintillenfrysbördetnnasminst
2 cm mellan dem för att förhindra att fukt bildas på utsidan.
• Placera ingenting på ditt kylskåp, och installera kylskåpet
på en lämplig plats, så att god ventilation upprätthålls.
• De justerbara fötterna ska justeras till en lämplig höjd
så att kylskåpet står på ett stabilt och korrekt sätt. Du
kan justera fötterna genom att vrida dem medurs (eller i
motsatt riktning). Detta bör göras innan du placerar mat i
kylskåpet.
• Innan du använder ditt kylskåp, torka av alla delar med
varmt vatten och ett milt rengöringsmedel, och eftertorka
med rent vatten och låt torka. Återmontera alla delar efter
rengöring.
• Montera de medföljande distanserna bakom skåpet,
såsom visas på guren, för att förhindra kondensorn att
vidröra väggen.

SE
10 INNAN DU ANVÄNDER APPARATEN
Innan du använder ditt kylskåp
• När det används för första gången eller efter transport,
ställ ditt kylskåp i upprätt läge i 3 timmar innan du kopplar
in strömkabeln. Annars kan du skada kompressorn.
• Ditt kylskåp kan lukta när det används för första gången;
lukten kommer att blekna bort när kylskåpet börjar kyla.
Information om den nya generationens kylteknik
Kyloch frysarmed dennya generationenskylteknik harett annat
driftssystem än statiska kyl och frysar. I normala kyl och frysar,
förvandlas fuktig luft som kommer in i frysen och vattenångan
som kommer från livsmedlen, till frost i frysutrymmet. För
att smälta denna frost, med andra ord avffrostning, måste
kylen vara frånkopplad. För att hålla livsmedlen kalla under
avfrostningsperioden, måste användaren lagra livsmedlen på
annat håll och användaren måste ta bort återstående is och
ackumulerad frost.
Situationen är helt annorlunda i frysutrymmen som är utrustade
med den nya generationens kylteknik. Med hjälp av äkten,
blåses kall och torr luft som genom frysutrymmet. Som en följd
av den kalla luften som blåses lätt genom hela utrymmet -
även i utrymmena mellan hyllorna - fryses livsmedel jämnt och
korrekt. Och det blir ingen frost.
Kongurationenikylutrymmetkommerattvaranästansamma
som frysutrymmet. Luften från äkten som nns i toppen
av kylutrymmet kyls samtidigt som den passerar genom
mellanrummet bakom luftkanalen. Samtidigt blåses luft ut
genom hålen på luftkanalen, så att kylningsprocessen slutförs
i kylutrymmet. Hålen på luftkanalen är utformade för jämn
luftfördelning över hela utrymmet.
Eftersom ingen luft passerar mellan frysen och kylutrymmet
kommer lukter inte blandas.
Som ett resultat, din kyl med den nya generationens kylteknik
är enkel att använda och den ger dig en tillgång till en enorm
volym och estetiskt utseende.

SE
11
Denna presentation är endast information om apparatens olika delar.
Delarna kan variera beroende på apparatens modell.
DELARNA I KYLSKÅPET OCH FACKEN
11
1
2
3
4
5
6
7
8
9
10
12
B
13
A
14
15
16

SE
12 DELARNA I KYLSKÅPET OCH FACKEN
A) Kylfack
B) Frysfack
1. Kontrollpanel
2. Vinställ *
3. Kylens glashyllor
4. Förvaringslåda *
5. Skydd för grönsakslådan
6. Grönsakslådor
7. Frysens överkorg
8. Frysens mittkorg
9. Frysens bottenkorg
10. Nivåjusteringsfötter
11. Isfack
12. Glashyllor i frysen
13. Flaskhylla
14. Dörrhyllor (Justerbar dörrhylla *)
15. Dörrhyllor
16. Ägghållare
* På vissa modeller

SE
13
OLIKA FUNKTIONER OCH MÖJLIGHETER
Visning och kontrollpanel
1. Frysinställningsknapp
2. Lägesknapp
3. Kylskåpsknapp
4. D.kyl & sekretessknapp
5. Frysens temperaturinställning
6. Kylens temperaturinställning
7. Superfrysnings symbol
8. Superkylnings symbol
9. Semesterläge symbol
10. Ekonomiläge symbol
11. Låg spänning symbol
12. Barnlås symbol
13. Alarm (SR) symbol
14. Ljudavstängnings symbol
15. Dricka kallt symbol
1911 10 7a 58a 615 3
212 14 4
7b 138b

SE
14 OLIKA FUNKTIONER OCH MÖJLIGHETER
Användning av ditt kylskåp
Superfrysningsläge
Hur används det ?
• Tryck fryssymbolen tills bokstäverna SF syns på skärmen. Summer
ljuder pip pip. Läget är inställt.
• Displayen visar då ”SF”.
I detta läge:
• Temperaturen av kylen och superkylningsläget kan justeras. I så fall
fortsätter superfrysningsläget.
• Ekonomi- och semesterläget kan inte väljas.
• Superfrysningläget kan avbrytas med samma funktion.
Superkylningsläge
Hur används det ?
• Tryck kylsymbolen tills bokstäverna SC syns på skärmen. Summer
ljuder pip pip. Läget är inställt.
• Kylningstemperaturens segment visar då ”SC”.

SE
15
OLIKA FUNKTIONER OCH MÖJLIGHETER
I detta läge:
• Temperaturen av kylen och superkylningsläget kan justeras. I så fall
fortsätter superkylningsläget.
• Ekonomi- och semesterläget kan inte väljas.
• Superkylningläget kan avbrytas med samma funktion.
Ekonomiläge
Hur används det ?
• Temperaturen ställs in på det mest ekonomiska läget.
• När du vill återgå till fabriksinställning: -18 grader i frysen och + 5
grader i kylsdelen.
• Tryck på ”lägeknappen” tills en cirkel visas runt ekonomisymbolen.
• Om den inte visas, tryck på vilken knapp som helst i 1 sekund. Läget
är då inställt. Cirkeln blinkar 3 gånger. När läget är inställt ljuder
summern pip pip.
• Frys och kyl-symboler visar ”E”.
• Cirkeln runt ekonomisymbolen och "e” visas tills läget avbryts.
I detta läge:
• Frysen kan justeras. När ekonomiläget avbryts, kommer de valda
inställningsvärdena fortsätta.
• Kylen kan justeras. När ekonomiläget avbryts, kommer de valda
inställningsvärdena fortsätta.
• Superfrysningsläget och superkylningsläget kan väljas. Semesterläget
avbryts automatiskt och det valda läget aktiveras.
• Semesterläget kan väljas efter avbrytning av ekonomiläget. Då är det
valda läget aktiverat.
• För att avbryta behöver du bara trycka på lägeknappen.

SE
16 OLIKA FUNKTIONER OCH MÖJLIGHETER
Semesterläge
Hur används det ?
• Om du kommer att vara borta från hemmet på semester och vill
tömma kylen kan du använda detta läge.
• Semesterläget ställer in frysens temperatur till -18 grader och
kyldelens temperatur till ca +14 grader. Läget är speciellt bra då du
enbart vill använda frysdelen och stänga av kyldelen och inte vill att
dålig lukt ska uppstå. Bra t.e.x. semester.
• Tryckpå”lägeknappen”tillsencirkelvisasruntygplansymbolen.
• Om den inte visas, tryck på vilken knapp som helst i 1 sekund. Läget
är då inställt. Cirkeln blinkar 3 gånger. När läget är inställt ljuder
summern pip pip.
• Frysens dipslay visar då ”H”.
• CirkelnruntygplansymbolenochHvisastillslägetavbryts.
I detta läge:
• Frysen kan justeras. När semesterläget avbryts, kommer de valda
inställningsvärdena fortsätta.
• Kylen kan justeras. När semesterläget avbryts, kommer de valda
inställningsvärdena fortsätta.
• Superfrysningsläget och superkylningsläget kan väljas. Semesterläget
avbryts automatiskt och det valda läget aktiveras.
• Ekonomiläget kan väljas efter avbrytning av semesterläget. Då är det
valda läget aktiverat.
• För att avbryta behöver du bara trycka på lägeknappen.

SE
17
OLIKA FUNKTIONER OCH MÖJLIGHETER
Drick kallt läge
Drick kallt knappen ska pressas för att aktivera dryckkylningsläget.
Varje tryck kommer att öka tiden från 5 minuter upp till 30 minuter, och
återgår sedan till noll. Drink kallt läge gör att kylskåpet endast släpper en
ljudsignal efter en viss tid.
Viktigt: Det bör inte förväxlas med kylning.
Observera:Dumåstejusteratidenberoendepåtemperatureniaskorna
innan du ställer in dem.
Du kan till exempel ställa in tiden till "5 minuter" i början. Efter denna tid,
om kylningen är otillräcklig, kan du ställa in 5 eller 10 minuter extra.
Närduanvänderdettalägemåstedukontrolleratemperatureniaskorna
regelbundet. När askorna är tillräckligt svala, måste du ta ut dem ur
apparaten.
IhändelseavattdulämnaraskornainärDrickkallt-lägetärpå,kande
explodera.
Skärmsläckarläge
Hur ska det användas?
• Detta läge aktiveras när du trycker och håller ned lägesknappen i 5
sekunder.

SE
18
• Om du inte trycker på någon knapp inom 5 sekunder när läget är
aktivt, kommer lamporna på manöverpanelen slockna.
• Om du trycker på vilken knapp som helst när lamporna i kontrollpanelen
är av, kommer de aktuella inställningarna visas på skärmen, och sedan
kan du justera som du vill. Om du varken avbryter skärmsläckarläge
eller trycker på vilken knapp som helst inom 5 sekunder, kommer
manöverpanelen slockna igen.
• För att avbryta skärmsläckareläget, tryck på lägeknappen i 5 sekunder
igen.
• När skärmsläckaren läget är aktivt kan du även aktivera barnlåset.
• Om du inte trycker på någon knapp under 5 sekunder efter aktivering
av barnlåset, kommer lamporna på manöverpanelen slockna. Då kan
du se de tidigare inställningarna och att barnlåset symbolen är aktivt
när du trycket vilken knapp som helst, och du kan avbryta barnlåset
såsom beskrivs i instruktionen för detta läge.
Sekretessläge
Detta läge aktiveras när du trycker och håller ned sekretessknappen i 3
sekunder. När detta läge är aktiverat stängs alla knappljud och ljudlarm
av.
Detta läge kan avaktiveras när du trycker och håller ned sekretessknappen
i 3 sekunder.
Barnlås funktion
Hur används det ?
För att förhindra att barn leker med knapparna och ändrar de
inställningarduhargjort,nnsbarnlåspåapparaten.
Aktivering av barnlås funktionen
Tryck på frysknappen och kylknappen samtidigt i 5 sekunder.
OLIKA FUNKTIONER OCH MÖJLIGHETER

SE
19
OLIKA FUNKTIONER OCH MÖJLIGHETER
Avaktivering av barnlås funktionen
Tryck på frysknappen och kylknappen samtidigt i 5 sekunder.
Observera: Barnlåset kommer också avaktiveras om el avbryts eller
kylskåpet urkopplas.
Frysens temperaturinställningar
• Startvärdet för temperatur för frysens inställningsindikator är-18 °C.
• Tryck på frysinställningsknappen en gång.
• När du först trycker på denna knapp, visas det sista inställda värdet
på skärmen.
• Varje gång du trycker på denna knapp, kommer en lägre temperatur
ställas in (-16°C, -18°C, -20°C, -22°C, -24°C, superfrysning).
• Närdutryckerpåfrysensinställningsknapptillssuperfrysningssymbolen
visas på frysens inställningsindikator, och om du inte trycker på någon
annan knapp inom en sekund blinkar superfrysningssymbolen.
• Om du fortsätter trycka, startar den igen f.o.m. -16°C.
• Temperaturvärdetsomväljs innan semesterläget,superfrysningsläget,
superkylningsläget eller ekonomiläget aktiveras förblir detsamma
när läget är över eller avbryts. Apparaten fortsätter att fungera med
samma temperaturvärde.
Kylens temperaturinställningar

SE
20 OLIKA FUNKTIONER OCH MÖJLIGHETER
• Startvärdet för temperatur för kylens inställningsindikator är +4 °C.
• Tryck på kyl-knappen en gång.
• När du först trycker på denna knapp, visas det sista värdet på kylens
inställningsindikator.
• Varje gång du trycker på denna knapp, kommer en lägre temperatur
ställas in (+8°C, +6°C, +5°C, +4°C, +2°C, superkylning).
• När du trycker på kylens inställningsknapp tills superkylningssymbolen
visas på kylens inställningsindikator, och om du inte trycker på någon
annan knapp inom en sekund blinkar superkylningssymbolen.
• Om du fortsätter trycka, startar den igen f.o.m. +8°C.
• Temperaturvärdetsomväljs innan semesterläget,superfrysningsläget,
superkylningsläget eller ekonomiläget aktiveras förblir detsamma
när läget är över eller avbryts. Apparaten fortsätter att fungera med
samma temperaturvärde.
