D-Link DKVM-IP8 User manual

КРАТКОЕ РУКОВОДСТВО ПО УСТАНОВКЕ
QUICK INSTALLATION GUIDE
КОРОТКИЙ ПОСІБНИК ЗІ ВСТАНОВЛЕННЯ
DKVM-IP8
8-ПОРТОВЫЙ ПЕРЕКЛЮЧАТЕЛЬ KVM-OVER-IP С ПОРТАМИ VGA,
4 ПОРТАМИ USB И 1 ПОРТОМ 10/100BASE-TX
8-PORT KVM OVER IP SWITCH WITH VGA AND USB PORTS
8-ПОРТОВИЙ ПЕРЕМИКАЧ KVM-OVER-IP З ПОРТАМИ VGA,
4 ПОРТАМИ USB ТА 1 ПОРТОМ 10/100BASE-TX

DKVM-IP8 2
ENGLISH
Package Contents
If any of these items are missing from your packaging, please contact your reseller.
8-PORT KVM OVER IP SWITCH
DKVM-IP8
KVM CABLE WITH VGA AND USB (x4)
CONNECT THE DKVM-IP8 TO YOUR COMPUTERS
QUICK INSTALLATION GUIDE
POWER ADAPTER
CD
Installing the DKVM-IP8

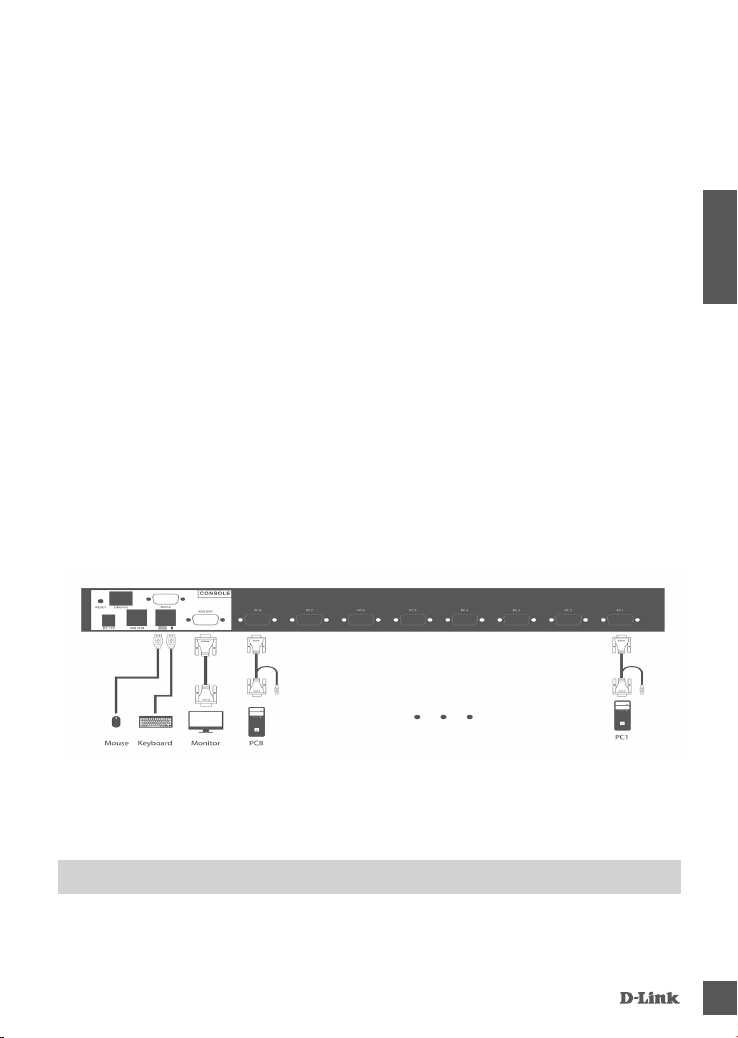

A. Attach your USB keyboard connector to the console USB port of the DKVM-IP8.
B. Attach your USB mouse connector to the console USB port of the DKVM-IP8.
C. Attach your monitor's HDB 15 VGA connector to the console port of the DKVM-IP8.
D. Attach the KVM cable (VGA connector) to the VGA port located on the DKVM-IP8.
The following steps below apply to each computer that you are using with your DKVM-IP8.
E. Attach the KVM cable (USB connector) to the USB port located on the back of
your computer case.
F. Attach the KVM cable (VGA connector) to the VGA port located on the back of your computer
case.
Installation of the DKVM-IP8 is now complete.
The DKVM-IP8 features the buttons located on the front panel to switch quickly and easily between
your computers.
Switching with the DKVM-IP8
Note: Don't switch PC without finishing PC boot-up.
Caps Lock / Scroll Lock / Num Lock
Hot Keys
You can also use keyboard Home / to switch between your computers. Press the
key twice within 2 seconds to enter Hot Key switching mode.
Hot Keys
Hot Key mode. Alternatively, you can use the Caps Lock, Scroll Lock or Num Lock keys.
A beep confirms that the Hot Key mode is activated. By default, the Home key is used to enter the
The DKVM-IP8 supports hot-plugging. You don't need to turn your computers off before installing
the device.
RACKMOUNT BRACKET (x2)

DKVM-IP8
3
ENGLISH
Press ...
...then press
...then press
...then press
Home + Home
Caps Lock Enter Caps Lock Hot Key mode
Scroll Lock
Num Lock
...then press /2
...then press

...then press

/...


or
or
Enter Hot Key mode by default
Switch to PC1 / PC2 / ...
Switch to next PC
Switch to previous PC
Enter Scroll Lock Hot Key mode
Enter Num Lock Hot Key mode
...then press Start autoscan mode, which will switch to the next PC
automatically after scan interval expires (5 seconds
...then press Toggle the audible beep conrmations on and off
by default). Press any key to stop autoscan mode
Note: Hot Keys can be achieved under OSD mode. Press Home + Home + Enter to enter
OSD menu.
Username: admin
The DKVM-IP8 default settings:
Configuring the DKVM-IP8
Note: You can remotely control the DKVM-IP8 using the 5.0 (V1.5) JRE (Java Runtime Environment)
program platform. You can download it from the following website: http://www.java.com/.
DHCP: Disabled
Password: 12345
IP address: 192.168.1.101
Subnet mask: 255.255.255.0
Note: Use the RS-232 serial port through the PuTTY software to restore the default settings.
You can use a Web browser to configure the DKVM-IP8. The computer, which will be used for
configuring the KVM switch, should have an IP address in the same range as the DKVM-IP8. In
order to enter the Web-based GUI, please open a Web browser and enter the IP address of the
KVM switch in the address bar. Then press Enter. When the dialog box appears, enter the
username and the password. Press Login.
Note: If you are using OSD, you can click directly when you are on the main menu. Because
under the OSD menu, you can press ↓ or ↑ keys to move the corresponding port. Then press
Enter key, the DKVM-IP8 will switch to this input.
Note: You can use Home + Home + F11 + Enter to reset the KVM switch.

4
DKVM-IP8
РУССКИЙ
Установка DKVM-IP8
Комплект поставки
8-ПОРТОВЫЙ ПЕРЕКЛЮЧАТЕЛЬ KVM-OVER-IP
DKVM-IP8
4 КАБЕЛЯ KVM С РАЗЪЕМАМИ VGA И USB
ДЛЯ ПОДКЛЮЧЕНИЯ DKVM-IP8 К КОМПЬЮТЕРАМ
Если что-либо из перечисленного отсутствует, обратитесь к Вашему поставщику.
КРАТКОЕ РУКОВОДСТВО ПО УСТАНОВКЕ

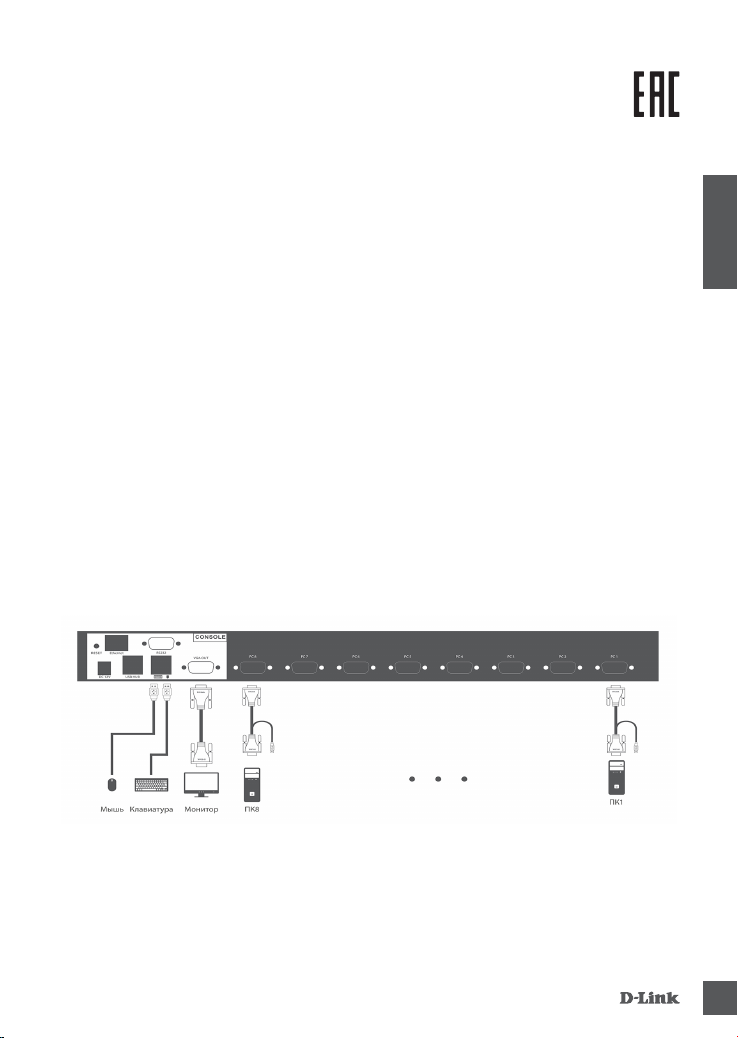

A. Подключите разъем клавиатуры USB к консольному порту USB на DKVM-IP8.
Б. Подключите разъем мыши USB к консольному порту USB на DKVM-IP8.
В. Подключите 15-контактный HDB-разъем VGA-кабеля, подключенного к монитору, к
Г. Подключите VGA-разъем KVM-кабеля к VGA-порту на DKVM-IP8.
Шаги, описанные ниже, выполняются для каждого компьютера, подключаемого к DKVM-IP8.
Д. Подключите разъем USB KVM-кабеля к порту USB на задней панели корпуса компьютера.
Е. Подключите VGA-разъем KVM-кабеля к VGA-порту на задней панели корпуса компьютера.
Установка DKVM-IP8 завершена.
консольному VGA-порту на DKVM-IP8.
АДАПТЕР ПИТАНИЯ
КОМПАКТ-ДИСК
DKVM-IP8 поддерживает возможность «горячего» подключения - выполнять установку устройства
можно не выключая компьютеры.
2 КРЕПЕЖНЫХ КРОНШТЕЙНА ДЛЯ УСТАНОВКИ В СТОЙКУ

5
РУССКИЙ
DKVM-IP8
В течение 2 секунд дважды нажмите клавишу Home / Caps Lock / Scroll Lock / Num Lock
Нажмите ... Включение режима «Горячие клавиши»
...затем нажмите
...затем нажмите
...затем нажмите
DKVM-IP8 позволяет быстро и просто переключаться между компьютерами с помощью кнопок,
расположенных на передней панели устройства.
Переключаться между компьютерами также можно с помощью «горячих клавиш».
Переключение между компьютерами
«Горячие клавиши»
Примечание: Не переключайте компьютер не дождавшись завершения его загрузки.
оповещающий об активации режима «Горячие клавиши». По умолчанию, для входа в данный
для включения режима «Горячие клавиши», после чего раздастся звуковой сигнал,
режим используется клавиша Home. В качестве других вариантов можно использовать клавиши
Caps Lock, Scroll Lock или Num Lock.
Home + Home
Caps Lock Переход в режим «Горячие клавиши» с
использованием клавиши Caps Lock
Scroll Lock Переход в режим «Горячие клавиши» с
использованием клавиши Scroll Lock
Num Lock Переход в режим «Горячие клавиши» с
использованием клавиши Num Lock
...затем нажмите /2Переключение на ПК1 / ПК2 / ...
...затем нажмите

Переключение на следующий ПК
...затем нажмите

Переключение на предыдущий ПК
...затем нажмите 
Переход в режим автоматического
сканирования, который позволяет
автоматически переключиться на следующий
ПК по истечении интервала сканирования (по
умолчанию 5 секунд). Для выхода из этого
/...


или
или
...затем нажмите Включение/отключение звукового сигнала
подтверждения
режима нажмите любую клавишу
Примечание: Доступ к «горячим клавишам» можно получить через OSD меню. Для входа
в OSD меню нажмите Home + Home + Enter.
Примечание: При использовании OSD меню можно нажимать клавиши, находясь в главном
меню. В OSD меню можно нажать клавишу ↓ или ↑ для выбора соответствующего порта,
а затем нажать клавишу Enter для переключения на этот порт.
Примечание: Для сброса DKVM-IP8 нажмите Home + Home + F11 + Enter.

6
РУССКИЙ
DKVM-IP8
Имя пользователя: admin
Настройки DKVM-IP8 по умолчанию:
Настройка DKVM-IP8
Примечание: DKVM-IP8 поддерживает удаленное управление с помощью программной
платформы 5.0 (V1.5) JRE (Java Runtime Environment), которую можно скачать с Web-сайта
http://www.java.com/.
DHCP: выключен
Пароль: 12345
IP-адрес: 192.168.1.101
Маска подсети: 255.255.255.0
Примечание: Для восстановления настроек по умолчанию необходимо использовать
последовательный порт RS-232 и программное обеспечение PuTTY.
Для настройки DKVM-IP8 Вы можете использовать Web-браузер. Для выполнения входа в
Web-интерфейс устройства на компьютере, с которого будет осуществляться настройка,
должен быть назначен IP-адрес из того же диапазона, в котором находится IP-адрес DKVM-IP8.
Откройте Web-браузер, введите в адресной строке IP-адрес DKVM-IP8 и нажмите Enter. После
появления окна аутентификации введите имя пользователя и пароль. Нажмите Login.
