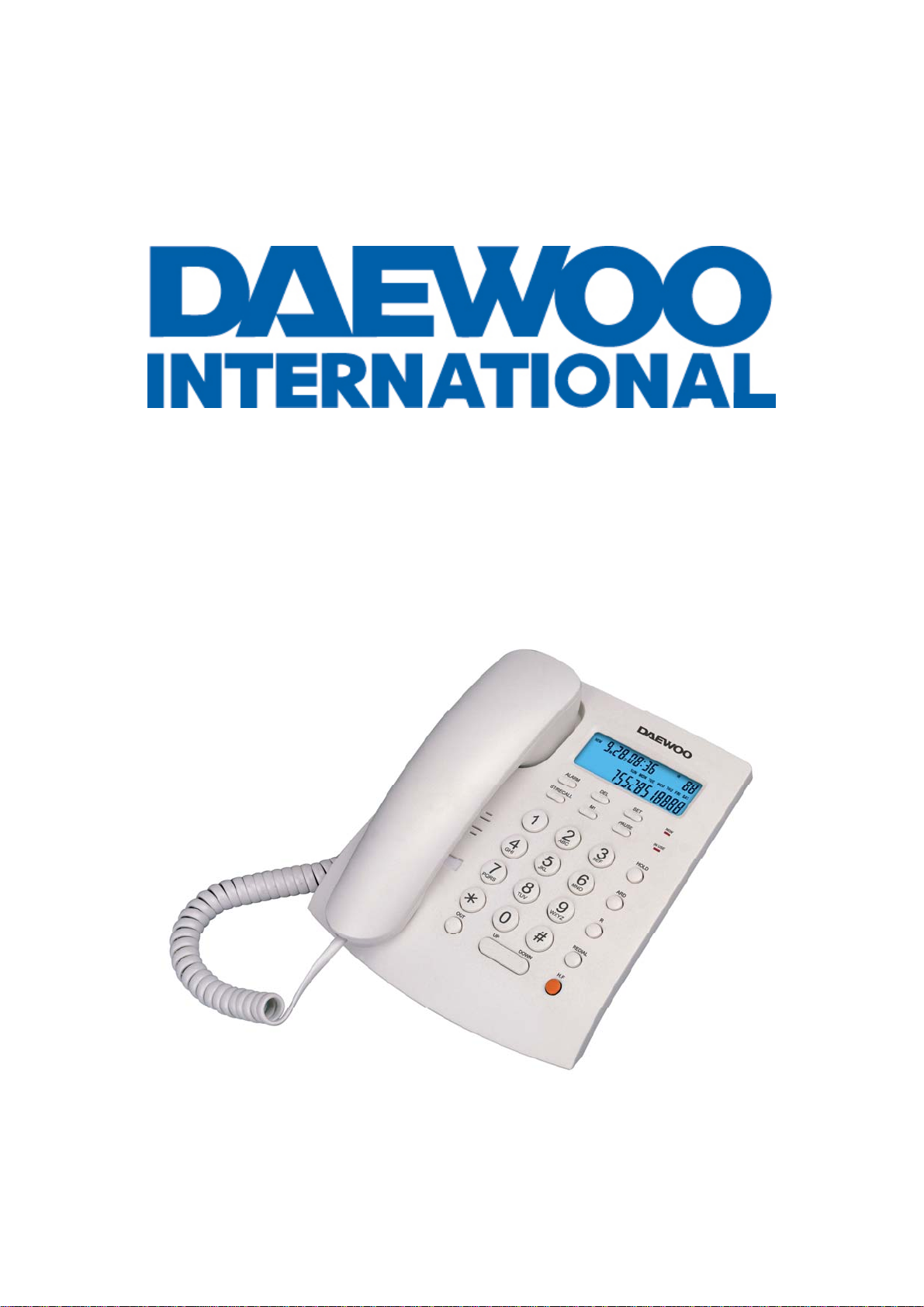

Daewoo International DTC-310 User manual

GUIA DEL USUARIO
DTC-310

2
INTRODUCCIÓN
Gracias por adquirir nuestro nuevo teléfono con función de identificación de llamadas. En este
manual encontrará información que le ayudará a familiarizarse con el teléfono. Para obtener un
rendimiento óptimo del teléfono, le recomendamos que lea este manual de instrucciones
atentamente antes de utilizar el teléfono por primera vez.
INSTRUCCIONES DE SEGURIDAD
Cuando utilice este teléfono, asegúrese de tomar siempre las precauciones de seguridad básicas
que se describen a continuación para evitar el riesgo de incendios, descargas eléctricas y daños
a las personas.
1. Lea atentamente y cumpla todas las advertencias e instrucciones.
2. Desenchufe el teléfono de la toma de línea de la pared antes de limpiarlo. No utilice productos
de limpieza líquidos ni aerosoles. Límpielo con un trapo húmedo.
3. No coloque el teléfono encima de superficies inestables ya que podría caer y sufrir daños
irreparables.
4. No introduzca objetos extraños de ningún tipo dentro del dispositivo a través de las ranuras de
la cubierta ya que podrían tocar puntos de voltaje peligrosos o cortocircuitar componentes, lo
que podría ocasionar un incendio o una descarga eléctrica. No derrame líquidos de ningún
tipo encima del teléfono.
5. No mueva ni desconecte el teléfono durante tormentas con aparato eléctrico ya que existe el
riesgo de sufrir una descarga eléctrica.
6. Si el teléfono presenta problemas, envíelo al servicio de asistencia técnica. No intente
repararlo usted mismo.
7. Siempre use baterías nuevas del tipo y tamaño especificados. Quite las baterías viejas o
descargadas y deseche de acuerdo con sus regulaciones locales.
CARACTERÍSTICAS
¾FSK/DTMF/ compatible con detección automática
¾Pantalla LCD de 16 dígitos retroiluminada
¾Memorias para 99 números entrantes y 18 números salientes
¾1 tecla de llamada directa y 10 memorias indirectas
¾16 tipos de tonos de llamada
¾3 tipos de melodías de espera
¾Función de no molestar
¾Función de transferencia de llamadas
¾Función de llamada codificada para conexión automática del auricular
¾Función de prellamada y edición
¾Función de rellamada y rellamada automática
¾Función de bloqueo de 3 posiciones y 5 alarmas

3
¾16 niveles de contraste para la pantalla LCD
¾Configuración del código PABX
¾Compatibilidad con el modo de marcación por tonos o pulsos
¾4 niveles de volumen para el modo de manos libres
¾8 niveles de volumen para el timbre
¾Función Baby Call
¾Tecnología a prueba de descargas eléctricas
¾Función de marcación y escucha en modo de manos libres
¾Indicador LED de uso y nueva llamada

CONFIGURAR
NUEVO
EN USO
PAUSA
ESPERA
RELLAMADA AUTOMATICA
TRANSFERENCIA LLAMADAS
RELLAMADA
MANOS LIBRES
ELIMINAR
ALARMA
GRABAR
MEMORIA 1
TECLADO NUMERICO
NÚM. SALIENTE
ARRIBA
ABAJO
TIMBRE BAJO
TIMBRE ALTO
EXT
LINEA
BLOQUEO
LCD
2
1
3
4
5
6
7
8
9
1010
12
11
13
14
15
16
17
18
19
20
22
21
23

5
RECEPCIÓN DE UNA LLAMADA
1. Al recibir una llamada, el teléfono suena y la pantalla LCD muestra el número de secuencia
de la llamada, la fecha, la hora, el número de teléfono entrante y el icono NEW. El LED NEW
parpadea si hay una llamada sin contestar.
2. Si vuelve a recibir una llamada del mismo número y la llamada anterior no se ha visualizado,
la pantalla LCD muestra el icono REP.
Cuando la memoria de llamadas entrantes está llena, el último número entrante sustituye al
más antiguo de la memoria.
NOTA: Para que el teléfono muestre el número entrante y otra información en la pantalla,
debe solicitar el servicio de identificación de llamadas a su compañía telefónica.
¾Desde el auricular
1. Descuelgue el auricular y hable con la otra persona.
2. Cuando haya terminado, vuelva a colocar el auricular en la base.
¾Uso del altavoz
1. Cuando esté hablando por el auricular, pulse el botón SPEAKER y vuelva a colocar el
auricular en la base.
2. Cuando haya terminado, pulse el botón SPEAKER otra vez.
¾Desde el altavoz
1. Cuando suene el teléfono, pulse el botón SPEAKER y hable con la persona que llama. Para
que la le puedan oír claramente, hable a una distancia máxima de 32 cm del altavoz.
2. Cuando haya terminado, pulse el botón SPEAKER otra vez.
REALIZAR UNA LLAMADA
¾Desde el auricular
1. Descuelgue el auricular, cuando oiga la señal de línea, marque el número que desee.
2. El teléfono empezará a medir el tiempo de la conversación al cabo de 6 segundos.
3. Cuando haya terminado, vuelva a colocar el auricular en la base.
¾Desde el altavoz
1. Pulse el botón SPEAKER, cuando oiga la señal de línea, marque el número que desee.
2. El teléfono empezará a medir el tiempo de la conversación al cabo de 6 segundos.
3. Cuando haya terminado, pulse el botón SPEAKER otra vez.
¾Función de prellamada
1. Con el auricular en la base, marque el número que desee.
2. Si se equivoca de número, utilice el botón DEL para modificarlo.
3. Pulse el botón SPEAKER o descuelgue el auricular y el número se marcará
automáticamente.
¾Rellamada
1. Descuelgue el auricular o pulse el botón SPEAKER.

6
2. Pulse el botón REDIAL para volver a llamar al último número marcado.
¾Rellamada automática
1. Pulse el botón SPEAKER, marque un número y si oye una señal de comunicar
2. Pulse el botón ARD y el último número marcado se volverá a marcar automáticamente cada
9 o 10 segundos hasta que se oiga la señal de línea.
3. El teléfono volverá a marcar el mismo número automáticamente 32 veces.
Al recibir una llamada mientras usa la función de rellamada automática, descuelgue el auricular o
pulse el botón SPEAKER para responder. La función de rellamada automática se desactivará.
V
ISUALIZACIÓN, RELLAMADA Y BORRADO DE NÚMEROS ENTRANTES
¾Visualización
Con el auricular colgado, pulse el botón UP o DOWN para desplazarse y visualizar los números.
¾Borrado
Cuando aparezca el número que desea borrar, pulse el botón DEL para borrarlo.
Mantenga pulsado el botón DEL durante 3 segundos para borrar todos los números entrantes.
¾Rellamada
1. Vaya al número al que desea llamar, pulse el botón SPEAKER o descuelgue el auricular y el
número se marcará.
2. Pulse el botón REDIAL y en la pantalla LCD aparecerá PICK UP, pulse el botón SPEAKER o
descuelgue el auricular y el número se marcará.
3. Mantenga pulsado el botón REDIAL hasta que PICK UP parpadee y, a continuación, pulse el
botón SPEAKER o descuelgue el auricular y el número se marcará. Si se establece el código
de larga distancia, el teléfono añadirá este código delante del número automáticamente y, a
continuación, volverá a marcarlo. Si se establece el código PABX, el teléfono detectará y
añadirá el código delante del número automáticamente cuando vuelva a marcar el número.
Primero marcará el código PABX y, tras una pausa de 2 segundos, marcará el número.
LED DE NUEVA LLAMADA O LLAMADA PERDIDA
El LED NEW parpadea cuando se recibe una nueva llamada, cuando hay una llamada perdida
que no se ha revisado el LED parpadea en intervalos de 4 segundos.
CÓMO EVITAR EL AJUSTE AUTOMÁTICO DE LA HORA DE LOS MENSAJES
FSK EN TIEMPO REAL (OPCIONAL SEGÚN OPERADOR TELEFÓNICO)
Al recibir un mensaje FSK, el teléfono ajusta automáticamente la hora en tiempo real. Puede
evitar que la hora se ajuste automáticamente de la forma siguiente:
1. Con el auricular colgado, mantenga pulsado el botón ALARM durante 3 segundos hasta que
la pantalla LCD muestre DATE OFF.
2. Vuelva a pulsar el botón ALARM hasta que la pantalla LCD muestre DATE ON.
3. Pulse el botón SET para salir.
NOTA: DATE OFF no permite ajustar automáticamente la hora en tiempo real.

7
VISUALIZACIÓN, RELLAMADA Y BORRADO DE NÚMEROS SALIENTES
¾Visualización
Con el auricular colgado, pulse el botón OUT y, a continuación, vuelva a pulsar el botón OUT para
visualizar los números salientes uno por uno.
¾Rellamada
1. Con el auricular colgado, pulse el botón OUT para visualizar el número que desee y, a
continuación, pulse el botón SPEAKER o descuelgue el auricular y el número se marcará.
2. Pulse el botón REDIAL y en la pantalla LCD aparecerá PICK UP, pulse el botón SPEAKER o
descuelgue el auricular y el número se marcará.
¾Borrado
1. Con el auricular colgado, pulse el botón OUT para desplazarse hasta el número que desea
borrar.
2. Pulse el botón DEL para borrarlo.
3. Mantenga pulsado el botón DEL durante 3 segundo, se borrarán todos los números.
MENÚ DE CONFIGURACIÓN
Con el auricular colgado, pulse el botón SET para entrar en el modo de configuración del menú,
pulse UP o DOWN para seleccionar las diferentes opciones. Cuando seleccione una opción,
pulse SET de nuevo para entrar en esa opción. Cuando acabe de ajustar esa opción pulsando
SET accederá a la siguiente opción del menú. Si quiere salir del modo de configuración del menú
pulse DEL.
¾Configuración de la fecha y la hora
1. Con el auricular colgado, pulse el botón SET, la pantalla mostrará SET1 DATE, pulse SET de
nuevo y el valor del año parpadeará.
2. Pulse el botón UP o DOWN para modificar el año.
3. Pulse el botón SET para confirmar el valor introducido y pasar al siguiente parámetro de mes.
4. Repita los mismos pasos para configurar el mes.
5. Repita los pasos anteriores para configurar la fecha y la hora.
6. Cuando haya finalizado pulse SET para confirmar y pasar a la siguiente opción del menú.
¾Configuración del código de área local y el código de larga distancia
1. Con el auricular colgado, pulse el botón SET, la pantalla mostrará SET1 DATE, pulse UP en la
pantalla LCD aparecerá SET2 CODE. Pulse SET, la pantalla mostrará CODE 0----- y el
código de larga distancia "0" parpadeará.
2. Pulse el botón UP o DOWN para cambiar el código del 0 al 9 o para dejarlo en blanco.
3. Pulse el botón SET para confirmar el valor introducido y pasar al siguiente parámetro de
código.
4. Repita los pasos anteriores para configurar el resto de códigos. Pulse SET para confirmar.

8
¾Ajuste del contraste de la pantalla LCD
1. Con el auricular colgado, pulse SET y pulse UP hasta que en la pantalla aparezca SET3 LCD,
pulse el botón SET y en la pantalla LCD aparecerá LCD 08.
2. Pulse el botón UP o DOWN para ajustar el contraste de la pantalla LCD. Se pueden
seleccionar hasta un total de 16 niveles.
3. Pulse el botón SET para confirmar la selección y salir.
Con el auricular colgado, pulse el botón R para acceder directamente al parámetro de
contraste de la pantalla LCD y, a continuación, pulse el botón R varias veces para ajustar
el contraste de la pantalla LCD.
¾Configuración del tiempo FLASH
1. Con el auricular colgado, pulse SET y pulse UP hasta que aparezca en la pantalla SET4
FLASH, puse el botón SET y en la pantalla LCD aparecerá FLASH 100.
2. Pulse el botón UP o DOWN para ajustar el tiempo FLASH, puede seleccionar entre 1000ms,
600ms, 300ms o 100ms.
3. Pulse el botón SET para confirmar la selección y salir.
¾Configuración del código PABX
1. Con el auricular colgado, mantenga pulsado el botón DEL durante 3 segundos para
configurar el código PABX hasta que la pantalla LCD muestre SET PCODE - y el campo "-"
parpadee.
2. Pulse el botón UP o DOWN para configurar el código PABX del 0 al 9 o para dejarlo en
blanco.
3. Si decide dejarlo en blanco "-", no se configurará ningún código PABX.
4. Pulse el botón SET para confirmar la selección y salir.
¾Configuración de la alarma
1. Con el auricular colgado, pulse el botón ALARM una vez y en la pantalla LCD aparecerá
12-00 AL1.
2. Pulse el botón UP o DOWN para activar y desactivar la alarma. Cuando la alarma se haya
activado, aparecerá el icono "ALM" en la pantalla LCD.
3. Pulse el botón SET y el valor "12" empezará a parpadear.
4. Pulse el botón UP o DOWN para configurar la hora de la alarma y pulse SET para confirmar y
acceder al parámetro de configuración de los minutos.
5. Pulse el botón UP o DOWN para configurar los minutos de la alarma y pulse SET para
confirmar y pasar al siguiente parámetro de grupo de alarma.
6. Repita los pasos anteriores para configurar alarmas adicionales.
NOTA: Los primeros 3 grupos de alarma se repetirán periódicamente cada día mientras que los 2
últimos grupos de alarma se activarán sólo una vez.

9
MELODÍA DE ESPERA
¾Selección de melodía de espera
Existen 3 tipos de melodía de espera para seleccionar.
1. Con el auricular descolgado o en modo de manos libres, pulse el botón HOLD.
2. Pulse el botón OUT para seleccionar la melodía de espera que desee. Se reproducirá la
melodía que ha seleccionado.
3. Pulse el botón UP o DOWN para seleccionar uno de los 4 niveles de volumen de la melodía
de espera.
4. Pulse el botón HOLD para salir.
¾Cuando hable por el auricular, pulse el botón HOLD para activar el modo de espera e
iniciar la reproducción de la melodía de espera.
1. Pulse el botón HOLD para desactivar el modo de espera y continuar hablando por el auricular.
2. Si cuelga el auricular, accederá al modo de espera en manos libres.
¾Cuando hable en modo de manos libres, pulse el botón HOLD para activar el modo de
espera e iniciar la reproducción de la melodía de espera.
1. Descuelgue el auricular para hablar por el auricular.
2. Pulse el botón SPEAKER para salir del modo de espera y hablar en modo de manos libres.
FUNCIONAMIENTO DE LA MEMORIA DIRECTA ( 1 PULSACIÓN)
¾Almacenamiento de un número en la memoria de una pulsación
1. Marque el número que desee o busque el número entrante o saliente que desee almacenar.
2. Pulse el botón ST/RECALL.
3. Pulse el botón M1.
¾Realización de una llamada desde la memoria de una pulsación
Con el auricular colgado o descolgado, pulse el botón M1 para marcar el número almacenado.
FUNCIONAMIENTO DE LA MEMORIA INDIRECTA (2 PULSACIONES)
¾Almacenamiento de un número en la memoria de dos pulsaciones
1. Marque el número que desee o busque el número entrante o saliente que desee almacenar.
2. Pulse el botón ST/RECALL.
3. Pulse un dígito del 0 al 9.
¾Realización de una llamada desde la memoria de dos pulsaciones
Con el auricular descolgado o en modo de manos libres, pulse el botón ST/RECALL y un dígito
del 0 al 9 y el número correspondiente se marcará.

10
CONFIGURACIÓN DEL CÓDIGO SECRETO Y DEL MONITOR REMOTO
¾Configuración
1. Con el auricular colgado, mantenga pulsado el botón HOLD durante 3 segundos hasta que la
pantalla LCD muestre Pin ----.
2. Introduzca un PIN de 4 dígitos con los botones numéricos.
3. Pulse DEL para modificar el código secreto y pulse SET para confirmarlo.
4. Cuando el último dígito del código secreto sea #, el teléfono activará la función de monitor
remoto.
5. Desactive el tono de llamada. Consulte la sección "CONFIGURACIÓN DEL TONO DE
LLAMADA".
¾Uso
1. Código secreto: Cuando una persona llame a este teléfono, oirá el tono de llamada habitual
(cuando reciba la señal de línea) tres o cuatro veces. Sin embargo, el teléfono no sonará. La
persona que llama oirá un sonido "di" corto, que significa que la persona que llama debe
introducir el código secreto. Si introduce el código correcto, el teléfono empezará a sonar.
Pulse el botón SPEAKER o descuelgue el auricular para hablar con la persona que llama.
2. Monitor remoto: Si el último dígito del código secreto es #, el teléfono pasará a modo de
manos libres automáticamente cuando la persona que llama haya introducido el código
secreto correcto.
3. Si la persona que llama introduce un código incorrecto, tendrá que volver a llamar e introducir
el código secreto correcto.
NOTA: Esta función resulta útil sólo cuando el timbre del teléfono está desactivado. La persona
que llama debe conocer el código secreto para poder llamar.
R TRANSFERENCIA DE LLAMADAS
Para transferir una llamada en curso a otro número de teléfono, marque la tecla R y a
continuación marque el número de destino. Espere tono y coloque el auricular en la base para
finalizar la transferencia de la llamada.
CONFIGURACIÓN DEL TONO DE LLAMADA Y VOLUMEN DEL TIMBRE
Existen 16 tipos de tonos de llamada para seleccionar:
1. Con el auricular colgado, pulse el botón HOLD una vez y en la pantalla LCD aparecerá ring
02 db8.
2. Pulse HOLD para seleccionar el tono que desee o para desactivarlo.
3. Pulse el botón UP o DOWN para seleccionar el volumen del tono.
4. Pulse SET para confirmar la selección y salir.
NOTA: El nivel del volumen puede ir de 1 db (mínimo) a 8 db (máximo). Cuando desactive el tono,
pasará a modo de "no molestar". Cuando el teléfono se encuentre en este modo, no sonará
cuando reciba una llamada entrante.

11
BABYCALL FUNCTION
Con el auricular colgado pulse el botón REDIAL durante 3 segundos para entrar en el menú de la
función Babycall. La pantalla LCD mostrará BABYCALL OFF, pulse el botón REDIAL para
activar la función, pulse la tecla SET. La pantalla mostrará NO CODE (o el numero Babycall
preestablecido, presione DEL para borrarlo), introduzca un numero usando el teclado numérico y
presione SET para confirmar. Cuando la función Babycall esté activada al presionar cualquier
tecla excepto REDIAL o descolgando el auricular se marcará automáticamente el numero
Babycall 32 veces. Cuando la función Babycall está activada se pueden recibir llamadas
descolgando el auricular.
AJUSTE DEL VOLUMEN EN MODO DE MANOS LIBRES
En modo de manos libres, pulse el botón UP o DOWN para ajustar el volumen de manos libres.
La pantalla mostrará un total de 4 niveles de volumen.
SELECCIÓN DEL MODO DE MARCACIÓN POR TONOS O PULSOS
1. Con el auricular colgado, mantenga pulsado el botón *durante 3 segundos hasta que la
pantalla LCD muestre Ppara establecer la marcación por pulsos.
2. Pulse el botón SPEAKER dos veces y mantenga pulsado el botón *durante 3 segundos más
hasta que la pantalla LCD muestre Tpara establecer la marcación por tonos.
DETECCIÓN DE BATERÍA BAJA
Cuando el voltaje es inferior a 3,9 V, aparece el icono "" en la pantalla LCD para recordar al
usuario que debe cambiar las pilas.
FUNCIÓN DE RETROILUMINACIÓN DE LA PANTALLA LCD
La luz de la pantalla se enciende al recibir una llamada entrante, marcar un número, pulsar
cualquier botón o en modo de melodía de espera. Se apagará si el teléfono se deja en reposo
durante 10 segundos. Si las pilas no están cargadas, la pantalla LCD no se iluminará.
FUNCIÓN DE PAUSA
Si marca un número desde una centralita PABX, pulse el número PABX (normalmente "0" o "9"),
el botón PAUSE y el número al que desea llamar. Cuando vuelva a llamar, no tendrá que volver a
marcar el número PABX ni pulsar el botón PAUSE; sólo tendrá que pulsar el botón REDIAL.
BLOQUEO
Gire la llave hasta la posición de color amarillo para bloquear todos los números, excepto los
números de emergencia.
Gire la llave hasta la posición de color verde para bloquear todos los números que empiecen por
"0".
Gire la llave hasta la posición de color rojo para poder marcar todos los números.

12
SOLUCIÓN DE PROBLEMAS
- No hay sonido
Compruebe que el auricular esté conectado al teléfono y que la línea no esté cortada.
- Sólo se pueden recibir llamadas
Compruebe que el modo de marcación por tonos o pulsos esté configurado correctamente.
Compruebe si el dispositivo está bloqueado. Si lo está, utilice la llave para desbloquearlo.
- Las pilas se han oxidado o derramado
Elimine el óxido o limpie el derrame.
- Se oye ruido
Compruebe si hay un cortocircuito. Si es necesario, cambie el circuito.
Compruebe si el conector está húmedo u oxidado. Si lo está, cambie el conector.
- Suena una vez pero se desconecta al recibir una llamada. La función de marcación sigue
estando disponible.
Compruebe si el conector se encuentra en un entorno húmedo.
Compruebe si se utilizan demasiados alargos a la vez o si el alargo no se encuentra en buen
estado. Cambie el alargo defectuoso.
- La pantalla LCD está oscura
Compruebe que el contraste de la pantalla LCD esté configurado correctamente y que las
pilas no se hayan agotado. Ajuste el contraste de la pantalla LCD. Si la pantalla sigue
estando oscura, sustituya las pilas.
- No suena
Compruebe si el timbre está desactivado. Si lo está, actívelo.
- La mayoría de funciones fallan
Compruebe que las pilas estén suficientemente cargadas. Si es necesario, cambie las pilas.
Si las pilas están bien, extráigalas y desconecte todos los cables. Vuelva a colocar las pilas y
conectar los cables al cabo de 10 minutos.
NOTA: Debido al desarrollo constante de nuestros productos, todas las funciones y
especificaciones están sujetas a cambios sin previo aviso.

13
DECLARACIÓN DE CONFORMIDAD
Por medio de la presente Flamagas SA declara que el modelo DTC-310 cumple los requisitos y
objetivos de protección básicos de:
•La Directiva 1999/5/CE de la CE sobre ER+ETT3
Para ver la declaración de conformidad completa del equipo visite la
página:www.electronicaflamagas.com
Garantía
Este aparato tiene una garantía de 2 años desde la fecha de adquisición contra todo fallo de
fabricación. Esta garantía no cubre las pilas.
El incumplimiento de las instrucciones o precauciones de uso contenidas en este manual
implican la pérdida automática de la garantía.
Para que esta garantía tenga validez, es necesario presentar el ticket o factura de compra
original.
Importador exclusivo Flamagas S.A., www.electronicaflamagas.com

14
USER GUIDE
DTC-310

15
INTRODUCTION
Thank you for your purchasing our newest Caller ID phone. This manual is designed to familiarize
you with this phone. To get the maximum use from your new phone, we suggest that you read this
Instruction Manual carefully before operating it.
SAFETY INSTRUCTION
When using your telephone equipment, the following basic safety precautions should always be
followed to reduce the risk of fire, electric shock and injury to persons:
1. Read and understand all instructions
2. Follow all warnings and instructions.
3. Unplug the product from the wall outlet before cleaning. Do not use liquid cleaners or aerosol
cleaners .Use damp cloth for cleaning.
4. Do not place this product on an unstable cart, stand or table. The product may fall, causing
serious damage to the product.
5. Do not overload wall outlets and extension cords as this can result in the risk of fire or electric
shock.
6. Never push objects of any kind into this product through cabinet slots as they may touch
dangerous voltage points or short out parts that could result in a risk of fire or electric shock.
Never spill liquid of any kind on the product.
7. Avoid using this unit during an electrical storm, move or disconnect the unit, there may be a
remote risk of electronic shock from lightning and thunder.
FEATURES
¾FSK/DTMF compatible with auto-detection
¾16-digit LCD display
¾99 incoming and 18 outgoing numbers memories
¾1 one-touch memory and 10 two-touch memories
¾3 kinds of hold music for section
¾16 kinds of ringing tone for selection
¾DND(Do Not Disturb) function
¾Transfer function between parallel phones (using 2 similar models)
¾Secret code function in Do Not Disturb state to avoid missing VIP calls
¾Pre-dial and edit function
¾Redial and auto-redial function
¾Set PABX code
¾3-step clock and 5 sets of alarm clock function
¾16 levels of LCD contrast
¾Baby call function
¾Pulse/Tone dialing mode compatible

16
¾4 levels of handsfree volume for selection
¾Ringing volume HI/LOW for selection
¾Thunder-proof and anti-dialing from parallel phones function
¾Handsfree dialing and speaking function
¾New call and in use LED indicator
LOCATION DISCRIPTION

17
GETTING STARTED
1. The unit requires 3×1.5V AAA batteries. Open the battery compartment cover and insert the
batteries in the right polarity, then close the cover (Proposal using alkali battery). There should
be time display on the liquid crystal screen after the batteries are inserted.
2. Insert one end of the line cord to the line jack of the base and the other end to the wall outlet of
exchange.
3. Connect the handset and the unit with coiled line.
4. Setting the dialing mode to correct mode according to the directions from your local telecom.
5. Apply for the caller ID from your local telecom office.
RECEIVING A CALL
1. When a call comes, the telephone rings, and LCD displays the seq. number of the call, the
date, time, incoming number and NEW icon. The NEW LED indicator will flash when missed
calls.
2. If the same number is received again, and the previous call has not been reviewed, the LCD
displays REP icon.
When the incoming memory is full, the latest incoming number replaces the oldest number in
the memory
NOTE: For the phone to display incoming number and other information, you must have
an active Caller ID subscription with your local telephone exchange company.
¾From handset
1. Pick up the handset and talk to the other party;
2. After finished, return the handset to the base.
¾Switch to speakerphone
1. When talking by handset, press SPEAKER key and return the handset to the base;
2. After finished, press SPEAKER key again.
¾From speakerphone
1. When the unit rings, press SPEAKER key and talk to the caller. For the other party to hear
your voice clearly, speak into the speaker from a distance of 32cm or less.
2. After finished, press SPEAKER key again.
NOTE: Generally telecom transmits the incoming message between the first ring and the second
ring. So please answer the phone after the second ring.
MAKING A CALL
¾From handset
1. Pick up the handset.
2. When hearing the dialing tone, dial the desired number.
3. The unit will start to time the conversation after 6 seconds.
4. After finished, return the handset to the base.

18
¾From Speakerphone
1. Press SPEAKER key
2. When hearing the dialing tone, dial the desired number.
3. The unit will start to time the conversation after 6 seconds.
4. After finished, press SPEAKER key again.
¾Pre-dialing function
1. When the handset is on the base, dial the desired number.
2. If there are mistakes, use the DEL key to edit.
3. Press SPEAKER key or pick up the handset the number dialed will be auto-dialed out.
¾Redial
1. Pick up handset or press SPEAKER key,
2. Press REDIAL key, the last dialed number is dialed again
¾Auto-redial (this function just for your selection)
1. Press SPEAKER key, dial a number, and the line is busy
2. Press ARD key, the last dialed number is dialed out automatically every 9-10 seconds when
line is always busy.
3. Unit dials the number automatically 32 times.
When there is an incoming call while using auto-redial, pick up the handset or press SPEAKER
key to answer the call. The auto redial function will be terminated.
REVIEWING, CALLING BACK AND DELETING INCOMING NUMBERS
¾Reviewing
In on-hook state, press UP or DOWN key to review the desired number
¾Deleting
When review the desired number, press DEL key, the number is deleted,
Press and hold DEL key for 3 seconds, all the incoming messages are deleted.
¾Calling back
1. Scroll to the desired number, press SPEAKER key or pick up the handset, and the number is
dialed out
2. Or press REDIAL key, LCD displays PICK UP, press SPEAKER key or pick up the handset,
the number is dialed out.
3. Or press and hold REDIAL key till PICK UP flashing, press SPEAKER key or pick up the
handset, the number is dialed out. If the long distance code is set, the telephone will add the
long distance code ahead the number automatically and then dial back. If the PABX code is set,
the telephone will detect and add the code before the number automatically when dialing back
the number. It will dial the PABX code first and then after a 2 second pause and then dial the
number.

19
NEW INCOMING CALL LED
New call and ring LED is the same LED, when a new call comes in, the NEW LED is blinking,
when a new number has not been reviewed, the LED is blinking in 4s interval.
PREVENTING FSK MESSAGE TO AUTO-ADJUST REAL TIME
When FSK message comes, the unit adjusts real time automatically, the user also can prevent it
from auto-adjust real time as following:
1. In on-hook state, press and hold ALARM key for 3 seconds, LCD displays DATE OFF,
2. Press ALARM key again, LCD displays DATE ON,
3. Press SET key to quit.
NOTE: DATE OFF means: not allow auto-adjust real time.
REVIEWING, CALLING BACK AND DELETING OUTGOING NUMBERS
¾Reviewing
In on-hook state, press OUT key, then repeat to press OUT key to review outgoing number
messages one by one.
¾Calling back
1. In on-hook state, press OUT key to review the desired number, then press SPEAKER key or
pick up the handset, and the number is dialed out, or
2. Press REDIAL key, LCD displays PICK UP, press SPEAKER key or pick up the handset, the
number is dialed out.
¾Deleting
1. In on-hook state, press OUT key to review the desired number,
2. Press DEL key, it is deleted, or
3. Press and hold DEL key for 3 seconds, then all numbers are deleted.
SETTING MENU
In on-hook state, press SET key to enter setting menu, press UP or DOWN key to select among
different items. When you choose one item, press SET key again to go into its setting. After
finishing with one item, pressing SET key can also enter next setting item fleetly. If you want to
quit setting anytime, press DEL key to perform.
¾Setting date & time
1. In on-hook state.
2. Press SET key, LCD displays SET 1 DATE, press SET key, the year value flashes.
3. Press UP or DOWN key to edit the year.
4. Press SET key to confirm and enter the next value month setting.
5. Follow same steps to set month, date and time.
6. After setting, press SET key to confirm and enter next item setting.

20
¾Setting Local Area Code and Long Distance Code
1. In on-hook state, press SET key, then press UP once. LCD displays SET 2 CODE. Press
SET key, LCD displays CODE 0----- and the long distance code “0” flashes.
2. Press UP or DOWN key to set the flashing code from 0 to 9 or -.
3. Press SET key to confirm, follow same steps to finish the rest code setting. Press SET key to
confirm and enter the next item setting.
¾Adjusting LCD Contrast
1. In on-hook state, press SET key, then press UP twice, LCD displays SET 3 LCD. Press SET
key, LCD displays LCD 08
2. Press UP or DOWN key to adjust the contrast of LCD, total 16 levels can be selected.
3. Press SET key to confirm and enter the next item setting.
Alternatively in on-hook state, press R key to enter LCD contrast setting directly, then
press R key continuously to adjust the LCD contrast.
¾Setting flash time
1. In on-hook state, press SET key, then press UP three times, LCD displays SET 4 FLASH.
Press SET key, LCD display FLASH 100
2. Press UP or DOWN key to set the flash time, flash time can be set at 1000ms, 600ms, 300ms
or 100ms.
3. Press SET key to confirm and quit.
¾Setting PABX code
1. In on-hook state, press and hold DEL key for 3 seconds to set PABX code, LCD displays
SET PCODE - and the “-” flashes.
2. Press UP or DOWN key to set PABX code from 0 to 9 and “-”.
3. If choose “-”, it means no PABX code setting.
4. Press SET key to confirm and quit.
¾Setting Alarm Clock
1. In on-hook state, press ALARM key once, LCD displays 12-00 AL1,
2. Press UP or DOWN key to select alarm clock ON or OFF, when select ON, LCD displays
“ALM” icon.
3. Press SET key, “12” start to flash.
4. Press UP or DOWN key to set the alarm hour time and press SET key to confirm and enter
alarm minute setting.
5. Press UP or DOWN key to edit alarm minute and press SET key to confirm and go to next
group alarm clock setting.
6. Repeat the above steps to set additional alarms.
NOTE: The first 3 groups alarm clock will be repeated periodically every day while the last 2
groups alarm clock are effected one time.
