Daikin Rotex E-pac EP HT 5H User manual

ROTEX E-PAC
DE, AT, CH, GB, BE, NL, IT, ES, FR
08/2013
Type
EP HT 5H
Für den Fachbetrieb
For certified companies
Voor het vakbedrijf
Per l installatore'
Para el servicio técnico
A l attention des professionnels spécialisés'
Installationsanleitung
Installation manual
Installatiehandleiding
Manuale d installazione'
Manual de instalación
Manuel d installation'

2
Inhalt / Content / Inhoud / Contenuto / Contenido / Contenu
Inhalt / Content / Inhoud / Contenuto / Contenido / Contenu
.
FA ROTEX E-PAC EP HT 5H 08/2013
GB DE, AT, CH BE, NL IT ES FR
- Documentation Dokumentation Documentatie Documentazione Documentación Documentation
A
Corrugated pipe Wellrohr Gegolfde pijp Tubo corrugato Tubo corrugado Tube annelé
B
Ball valve Kugelhahn Kogelkraan Valvola a sfera Válvula de bola Robinet à boisseau
sphérique
C
Actuator switch valve Antrieb Umschaltventil Actuator schakelklep Attuatore valvola Actuador válvula Moteur vanne d'inversion
D
Angle bracket Winkel Hoeksteun Angolare Codo Coude
E
Manual vent Handentlüfter Manuele ontluchter Disareatore Purgador manual Purgeur manuel
F
Angle bracket Winkel Hoeksteun Angolare Codo Coude
H
Sensor plug Fühlerstopfen Sensor plug Connettore sonda Tapón del sensor Bouchon sonde
I
Storage tank sensor Speicherfühler Opslagtank sensor Sensore accumulo Sonda ACS Sonde ballon
J
STB-Bridge STB-Brücke STB-brug STB-Ponte STB-Puente STB-pont
K
Switching valve Umschaltventil Omschakelkleb Valvola deviatrice Válvula de
conmutación Vanne d'inversion
L T-pipe
T-Stück T-pijp Raccordo T Racor "TE" Raccord en T
M Flat seal Flachdichtung Vlakke dichting Guarnizione piana Junta plana Joint plat
C
A
B (2x)
D
E
I
M(9x) K
L
F (2x)
H
J

3
Installation / Installation / Installatie / Installazione / Instalación / Installation

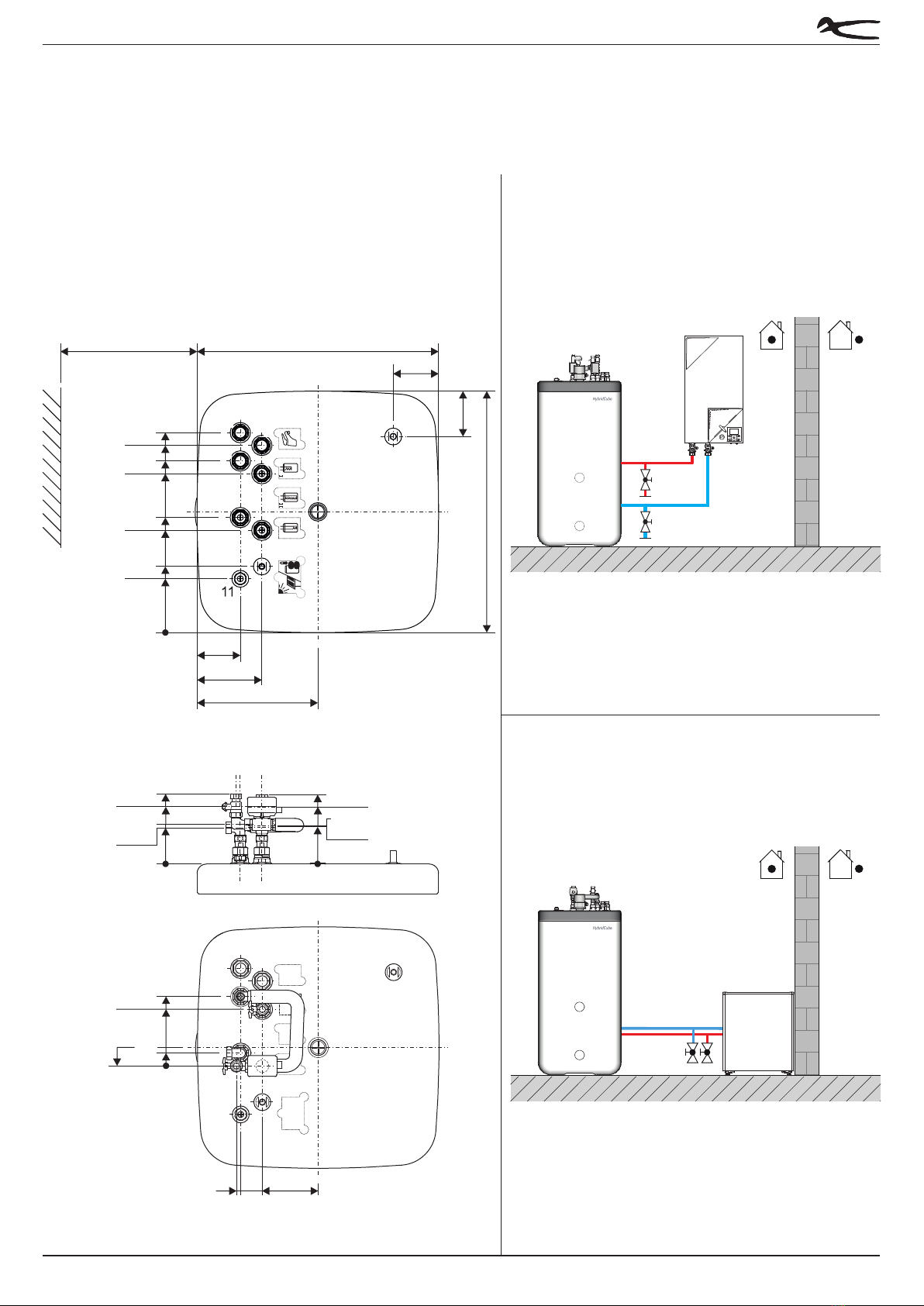

Aufstellung / Placement / Plaatsing / Collocazione / Colocación / Disposition de montage
Abmessungen / Dimensions / Afmeting/
Dimensioni / Dimensiones / Dimensions
.
FA ROTEX E-PAC EP HT 5H 08/2013
46
184 230
17870
74
118,5
128,5
186,5 228,5
0
X
1
2
3
4
5
6
7
8
9
10
11
141,5
141,5
785
785
144,5
214,5
392,5
177,5
230,5
318,5
364,5
502,5
548,5
594,5
640,5
0
17
7
12
4
8
3
16
19
14
121,5
125,5 183,5
225,5
RKHBRD
HT
RHYHBH

Montage / Assembling / Montage / Montaggio / Ensamblaje / Montage
4
Installation / Installation / Installatie / Installazione / Instalación / Installation
GB DE, AT, CH BE, NL IT ES FR

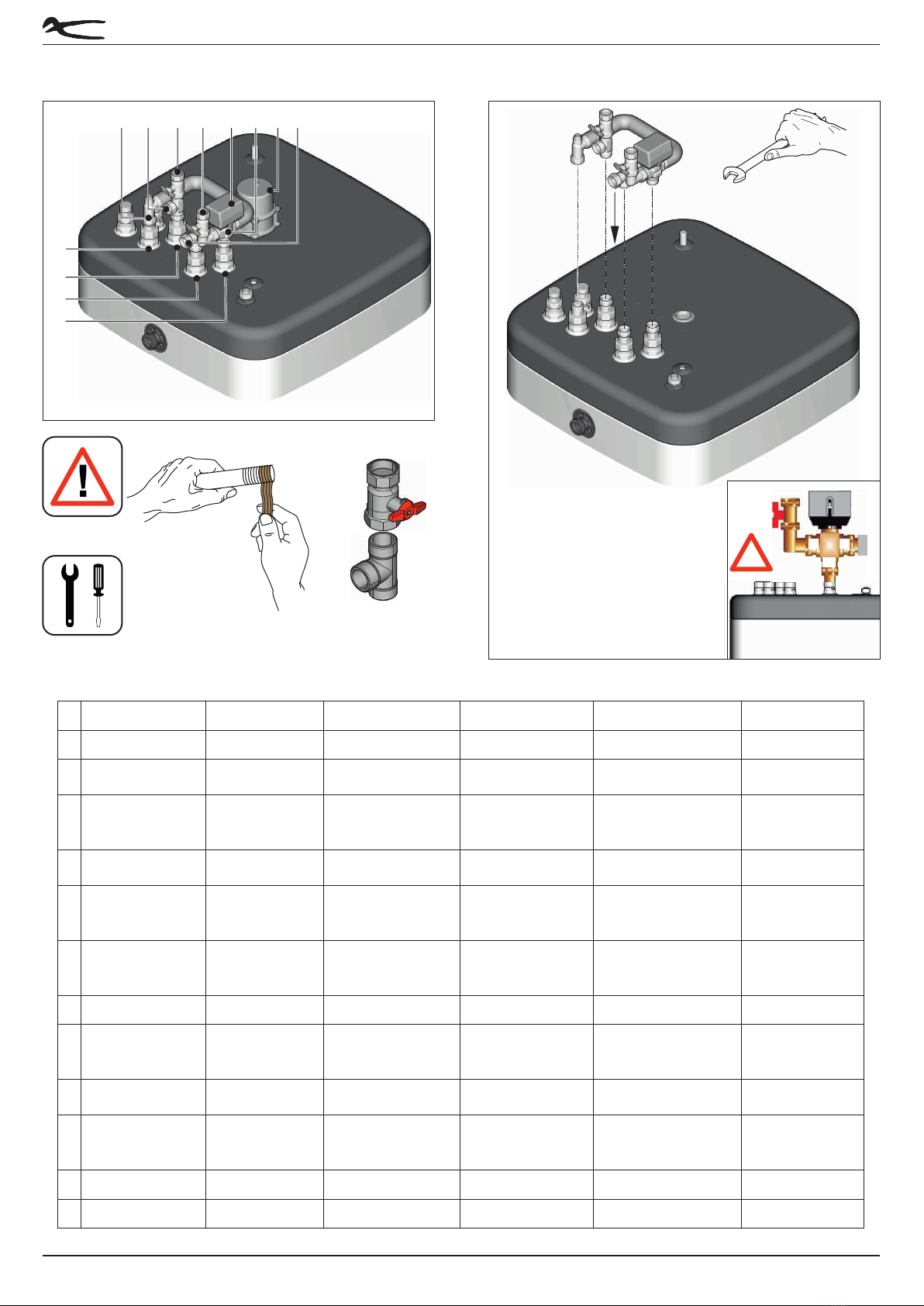

1 Return HPSU Rücklauf HPSU Terugkeer HPSU Ritorno HPSU Retorno HPSU Retour HPSU
2 Return central
heating
Rücklauf Heiznetz Terugkeer centrale
verwarming
Ritorno rete di
riscaldamento
Retorno red de
calefacción
Retour réseau de
chauffage
3 Flow storage tank
charging
Speicherladung
Vorlauf
Stroom opslagtank
laden
Mandata caricamento
del bollitore
Carga del acumulador,
impulsión
Charge du ballon
départ
4 Return storage
tank charging
Speicherladung
Rücklauf
Terugkeer opslagtank
laden
Ritorno caricamento
del bollitore
Carga del acumulador,
retorno
Charge du ballon
retour
5 Return heating
support
Heizungsunter-
stützung Rücklauf
Terugkeer
hulpverwarming
Ritorno riscaldamento
ausiliario
Apoyo calefacción,
retorno
Appoint de
chauffage retour
6 Flow heating
support
Heizungsunter-
stützung Vorlauf
Stroom
hulpverwarming
Mandata
riscaldamento
ausiliario
Apoyo calefacción,
impulsión
Appoint de
chauffage départ
7 Flow HPSU Vorlauf HPSU Stroom HPSU Mandata HPSU Impulsión HPSU Départ HPSU
8 Angle bracket with
manual vent
Winkel mit
Handentlüfter
Hoeksteun met
manuele ontluchter
Angolare con
sfiatatoio manuale
Codo con purgador de
aire manual
Equerre avec purge
manuelle
9 Flow central
heating
Vorlauf Heiznetz Stroom centrale
verwarming
Mandata rete
riscaldamento
Impulsión red de
calefacción
Départ réseau de
chauffage
10 3-way switch valve
3UV1
3-Wege-
Umschaltventil 3UV1
3-weg omschakelkleb
3UV1
Valvola selettrice a 3
vie 3UV1
Válvula de conmutación
de 3 vías 3UV1
Vanne d'inversion 3-
voies 3UV1
11 Valve body Ventilkörper Kleplichaam Corpo valvola Cuerpo de la válvula Corps de vanne
13 Booster-Heater Booster-Heater Booster-Heater Booster-Heater Booster-Heater Booster-Heater
78 9 2
3
5
6
4
10 11 113
.
FA ROTEX E-PAC EP HT 5H 08/2013
DHW
A B
AB
!

Elektrischer Anschluss / Electrical connection / Elektrische aansluiting /
Collegamento elettrico / Conexión eléctrica / Connexion électrique
ROTEX Sanicube / Hybridcube
ROTEX HPSU Hightemp
ROTEX HPU hybrid
008. 16045XX_XX
4PW60970-XX
5
Installation / Installation / Installatie / Installazione / Instalación / Installation
>GB< Warning notices, installation
>IT< Attenzione, installazione
>DE< Warnhinweise, Installation
>ES< Advertencia, instalación
>BE< Waarschuwing, Installatie >FR< Avertissement, installation
EP HT 5H
.
FA ROTEX E-PAC EP HT 5H 08/2013
X2M
M
A
B
BLK
GRY BRN
54
3
102 34 5 6 7 8 9 11 121 13141516
RKHBRD / RHYHBH
3UV1
4P353065-XX
 Warnung: Lebensgefahr durch Hochspannung!
 Warning: Danger to life - high voltage!
 vvertenza: Pericolo di morte per alta tensione!A
 Avertissement: Danger de mort - Haute tension!
 Waarschuwing: Levensgevaar door hoogspanning!
 Advertencia: Peligro de muerte por alta tensión!
DE
GB
IT
FR
BE
ES
 Vor Öffnen alle Stromkreise spannungsfrei schalten.
 Before opening switch off all voltage circuits
 Prima di aprire i circuiti elettrici togliere la tensione.
 Mettre hors tension tous les circuits électriques avant ouverture.
 Voor het openen, alle stroomkringen spanningsvrij maken.
 Desconectar todos los circuitos de la alimentación eléctrica
antes de abrir.
DE
GB
IT
FR
BE
ES
!
007.15 161 99_01

6 .
FA ROTEX E-PAC EP HT 5H 08/2013
Installation / Installation / Installatie / Installazione / Instalación / Installation
>50 mm
tDHW
X11A
1. 2.
3.
4.
Speicherfühler / Sensor storage tank / Opslagtank sensor / Sensore accumulo / Sonda ACS / Sonde ballon
RKHBRD
RHYHBH
VP0487
V030
X33A
X60AX5A
X6AX7AX8A
X9A
X22A
X4A
X10A
X23A
X85A
FU1
5A 250 V
X9A
tDHW

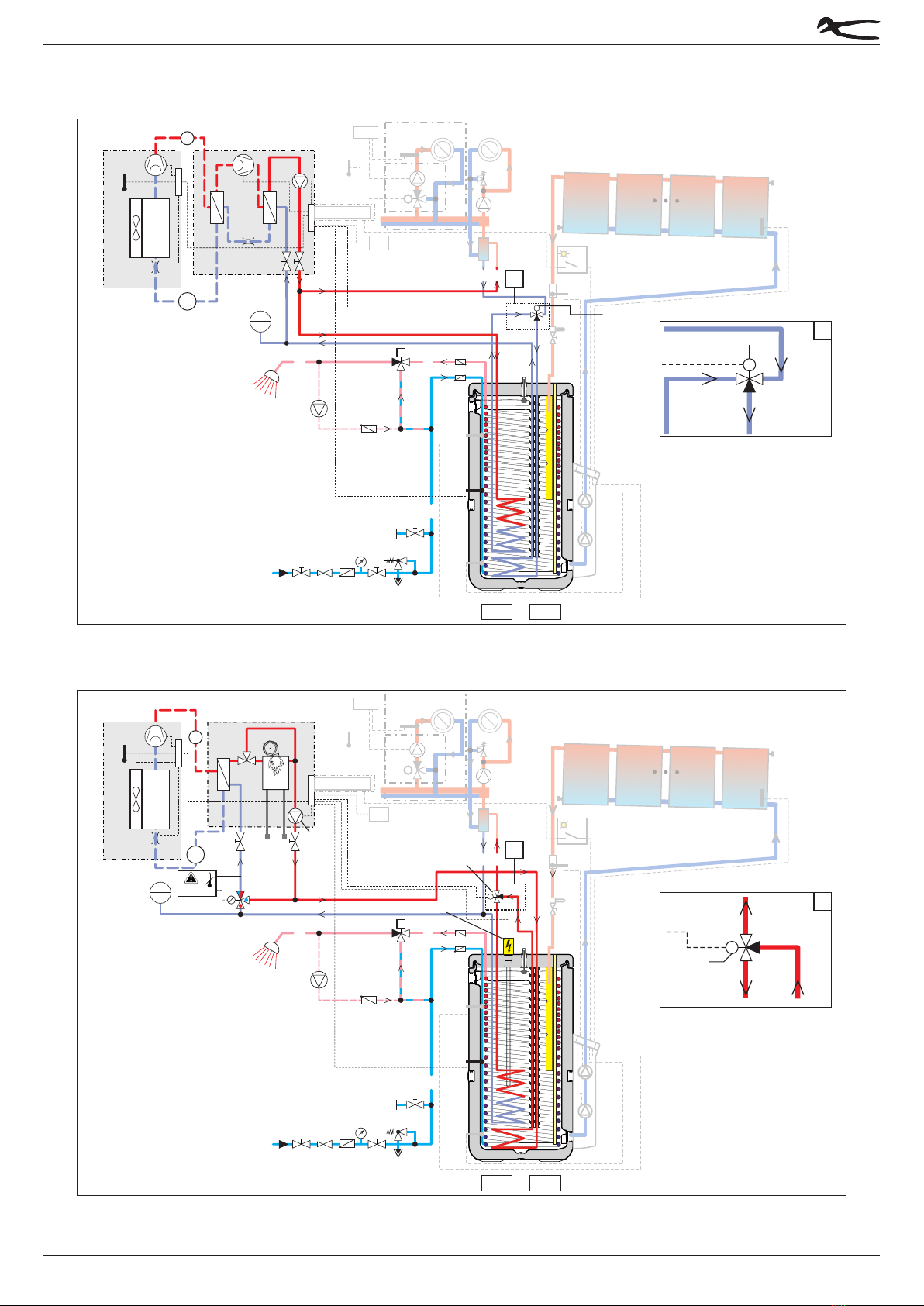

Hydraulische Anbindung / Hydraulic connection / Hydraulische aansluiting /
Collegamento idraulico / Unión hidráulica / Système hydraulique
RKHBRD + EP HT 5H
7
.
FA ROTEX E-PAC EP HT 5H 08/2013
Hydraulische Anbindung / Hydraulic connection / Collegamento idraulico / Unión hidráulica / Système hydraulique Hydraulische aansluiting /
MB
A
AB
> X
SOL
SOL-PAC1
M
CH
S#B
S#A
CW
SV
tDHW
DHW 7
7a
3UV1
VS
MAG
7
43
1
22
RRRQ
E
V
tAU
C
10
9
PWT
RKHBRD
PHP
C
E
MB
A
AB
A
A
3UV1
M
B
A
AB
≤55°C
B
AB A
> X
SOL
SOL-PAC1
M
CH
S#B
S#A
CW 7SV
7
BOH
VS
7a
DHW
3UV1
tDHW
22
1
43
RVLQ
E
V
tAU
C
PWT
RHYHBH
PHP
RLB
MAG
10
9
10
9
M
B
A
AB
3UV1
A
A
RHYHBH + EP HT 5H

8 .
FA ROTEX E-PAC EP HT 5H 08/2013
Hydraulische Anbindung / Hydraulic connection / Collegamento idraulico / Unión hidráulica / Système hydraulique Hydraulische aansluiting /
GB DE, AT, CH BE, NL IT ES FR
3 Heating flow
Heizung Vorlauf Verwarming
aanvoer Mandata riscaldamento Impulsión calefacción Départ chauffage
4 Heating return
Heizung Rücklauf Verwarming
terugloop Ritorno riscaldamento Retorno calefacción Retour chauffage
3UV2
DHW Domestic hot
water
Warmwasser Warmwater Acqua calda Agua caliente sanitaria Eau chaude
1Cold water flow
Kaltwasserleitung Koudwater-
distributienet
Rete di distribuzione
dell'acqua fredda
Red de distribución
de agua fría
Réseau de distribution
de l'eau froide
2Hot water flow
Warmwasserleitung
Warmwater-
distributienet
Rete di distribuzione
dell'acqua calda
Red de distribución
de agua caliente
Réseau de distribution
d'eau chaude
3UV1
3-way-switch-valve
(DHW)
3-Wege Umschaltventil
(DHW)
3-wegs omschakelklep
(DHW)
Valvola a 3 vie (DHW) Válvula de conmutación
de 3 vías (DHW)
Soupape d'inversion
à 3 voies (DHW)
3-Wege-Umschaltventil
(Kühlen)
3-way-switch-valve
(cooling)
3-wegs omschakelklep
(koelen)
Valvola a 3 vie
(raffreddamento)
Válvula de conmutación
de 3 vías (refrigeración)
Soupape d'inversion
à 3 voies (refroid.)
3-way switch valve
(heating support)
3-Wege-Umschaltventil
(Heizungsunterstüzung)
Driewegs omschakelklep
(verwarming-
sondersteuning)
Valvola a 3 vie
(integrazione riscaldamento)
Válvula de conmutación
de 3 vías (reforzamiento
de la calefacción)
Soupape d'inversion
à 3 voies
(appoint de chauffage)
3UV3
7Check valve
Rückschlagklappe,
Rückflussverhinderer
Terugslagklep,
voorkomt terugstroming
Valvola di non ritorno
a farfalla, valvola antiritorno
Clapeta antirretorno,
inhibidor de reflujo Clapet anti-retour
7a
ROTEX
Zirkulationsbremsen
SKB (Zubehör)
ROTEX
non return valve
ROTEX
Circulatieremmen
ROTEX
valvole di ritegno ROTEX
válvulas de retención
ROTEX
clapets anti-thermosiphon
BOH Booster Heater
Booster Heater Booster Heater Booster Heater Booster Heater Booster Heater
CH Central heating
Heizungsnetz Verwarming Riscaldamento Calefacción Chauffage
CW Cold Water
Kaltwasser Koud tapwater Acqua fredda Agua fría Eau froide
MAG Diaphragm
expansion vessel
Membran-
ausdehnungsgefäß
Membraan-
expansievat
Vso di espansione
a membrana
Depósito de expansión
de membrana
Vase d'expansion
à membrane
PHP
Circulation pump CH
Heizungsumwälz-
pumpe
Circulatiepomp
verwarming
Pompa di circolazione
riscaldamento
Bomba de circulación
de la calefacción
Pompe de recirculation
de chaleur
RLB
Return temperature
limiter
Rücklauf-
temperaturbegrenzer
Temperatuurbegrenzer
retourleiding
Limitatore temperatura
di ritorno
Limitador de temperatura
de retorno
Limiteur de
température de retour
SOL Solar system
Solarsystem
Zonne-energiesysteem
Sistema solare Sistema solar Système solaire
SV
Safety overpressure
valve
Sicherheits-
Überdruckventil
Veiligheids-
overdrukklep
Valvola di sicurezza
contro sovrapressioni
Válvula de sobrepresión
de seguridad
Vanne de surpression
de sécurité
tDHW
Storage tank
temperature sensor
Speichertemperatur-
fühler
(Wärmeerzeuger)
Opslagtemperatuur-
sensor
(warmteopwekker)
Sonda di temperatura
del bollitore
Sensor de temperatura
de acumulador
Sonde de température
de l'accumulateur
VS Burns guard
VTA32
Verbrühschutz
(z. B. VTA 32)
Verbrandings-
beveiliging VTA32
Miscelatore
termostatico VTA32
Protección contra
la escaldadura VTA32
Protection contre
l'échaudure VTA32
S#A
S#B
RRRQ
RRLQ
RVLQ
RBLQ
RDLQ
RHBH
RHBX
RHYHBH
RHYHBX
RKHBRD
Hybridcube
storage tank
HYC 544/19/0-DB
Hybridcube
Wärmespeicher
HYC 544/19/0-DB
Hybridcube
Warmwaterboiler
HYC 544/19/0-DB
Hybridcube Bollitore
ad accumulo
HYC 544/19/0-DB
Hybridcube Acumulador
de ACS HYC 544/19/0-DB
Réservoir d'eau chaude
HYC 544/19/0-DB
Hybridcube
storage tank
HYC 544/32/0-DB
Hybridcube
Wärmespeicher
HYC 544/32/0-DB
Hybridcube
Warmwaterboiler
HYC 544/32/0-DB
Hybridcube Bollitore
ad accumulo
HYC 544/32/0-DB
Hybridcube Acumulador
de ACS HYC 544/32/0-DB
Réservoir d'eau chaude
HYC 544/19/0-DB
S#D
Hybridcube
storage tank
HYC 343/19/0-DB
Hybridcube
Wärmespeicher
HYC 343/19/0-DB
Hybridcube
Warmwaterboiler
HYC 343/19/0-DB
Hybridcube Bollitore
ad accumulo
HYC 343/19/0-DB
Hybridcube Acumulador
de ACS HYC 343/19/0-DB
Réservoir d'eau chaude
HYC 343/19/0-DB
HPSU outdoor unit
HPSU hitemp
outdoor unit
HPSU hitemp
Außengerät
HPSU hitemp warm-
tepompbuitentoestel
HPSU hitemp pompa
di calore esterna
HPSU hitemp aparato
exterior
HPSU hitemp appareil
externe de pompe à
chaleur
HPSU Außengerät
HPSU warm
tepompbuitentoestel
HPSU pompa
di calore esterna HPSU aparato exterior HPSU appareil externe de pompe à chaleur
ROTEX HPSU
monobloc (H/C)
ROTEX HPSU
monobloc (H/C)
ROTEX HPSU
monobloc (H/C)
ROTEX HPSU
monobloc (H/C)
ROTEX HPSU
monobloc (H/C)
ROTEX HPSU
monobloc (H/C)
ROTEX HPSU
monobloc (H)
ROTEX HPSU
monobloc (H)
ROTEX HPSU
monobloc (H)
ROTEX HPSU
monobloc (H)
ROTEX HPSU
monobloc (H)
ROTEX HPSU
monobloc (H)
HPSU indoor
unit (H)
HPSU Innengerät
(Heizen)
HPSU
binnenunit (H) HPSU unità interna (H) HPSU unidad interior (H) HPSU appareil interne (chauffer)
HPSU indoor unit
(H/C)
HPSU Innengerät
(Heizen + Kühlen)
HPSU binnenunit
(H/C)
HPSU unità interna
(H/C)
HPSU hitemp aparato
interior (H/C)
HPSU appareil interne
(chauffer/refroid.)
HPSU hitemp
indoor unit
HPSU hitemp
Innengerät
HPSU hitemp
binnenunit
HPSU hitemp unità
interna
HPSU hitemp aparato
interior
HPSU hitemp appareil
interne
HPU hybrid
Außengerät HPU hybrid
outdoor unit
HPU hybrid
warmtepompbuiten-
toestel
HPU hybridPompa
di calore esterna
HPU hybrid aparato exterior
de bomba de calor
Appareil externe
de pompe à chaleur
-
HPU hybrid
Innengerät (H)
HPU hybrid
indoor unit (H)
HPU hybrid
binnenunit (H)
HPU hybrid unità
interna (H)
HPU hybrid aparato
interior (H)
HPU hybrid appareil
interne (H)
HPU hybrid
Innengerät (H/C)
HPU hybrid
indoor unit (H/C)
HPU hybrid
binnenunit (H/C)
HPU hybrid unità
interna (H/C)
HPU hybrid aparato
interior (H/C)
HPU hybrid appareil
interne (H/C)


9
.
FA ROTEX E-PAC EP HT 5H 08/2013


10
.
FA ROTEX E-PAC EP HT 5H 08/2013


11
.
FA ROTEX E-PAC EP HT 5H 08/2013

FA ROTEX E-PAC EP HT 5H ROTEX · · Irrtum und technische Änderungen vorbehalten · 008.14 159 99_02 · 08/2013
ROTEX Heating Systems GmbH
Langwiesenstraße 10
D-74363 Güglingen
Fon [phone]
Fax [phone]
e-mail inf[email protected]
www.rotex.de
Subject to change and correction
Vergissingen en technische wijzigingen voorbehouden
Salvo errori e con riserva di modifiche tecniche
Reservado el derecho de error y modificaciones técnicas
Sous réserves d'erreurs et de modifications techniques
