1.0 OWNER’S MANUAL
Congratulations on your new speakers. To get the most out of your purchase
please read this manual carefully before you unpack and install your new
speakers. You can find more information on our website: www.dali-speakers.com
or by contacting your authorized DALI dealer.
2.0 SAFETY PRECAUTIONS
• Always follow all safe guidelines.
• DALI PHANTOM M Series speakers are intended for indoor use.
• The speaker must only be used indoors and never in extreme hot or cold
temperatures.
• DALI PHANTOM M Series speakers must not be exposed to direct sunlight.
• Switch o the amplifier when connecting cables to speakers and amplifiers.
• DALI PHANTOM M Series speakers must be installed by professionals.
• Always make sure that there are no installations such as gas or water pipes,
ventilation ducts, or cables, etc. in the wall at speaker mounting locations.
• The wall must be able to support the weight of the speakers – see the technical
specifications.
• If speakers are mounted in a wall that incorporates a vapour barrier, make
sure not to puncture or damage it.
3.0 UNPACKING
Be careful not to damage the contents when you unpack the carton. Check that
all the components listed in Table 1 are present. Keep the packaging materials for
use if the speakers should ever need to be relocated or serviced.
4.0 SETUP AND POSITIONING
DALI PHANTOM M Series speakers provide the unique and acclaimed sound
of a DALI speaker with easy and discreet integration into your home. The DALI
PHANTOM M Series is equally suited to stereo and home theatre systems (see
4.3) where great sound quali is a high priori. The DALI PHANTOM M Series is
also appropriate for larger scale installations where high quali sound is required;
halls or retail spaces, for example. The DALI PHANTOM M Series can provide
full-range audio, however for reproduction of the lowest bass frequencies and
an overall performance enhancement, a subwoofer can be integrated with your
PHANTOM M series system.
The switch found on the front panel of the speakers (see figure 8) can be used
to adjust the sound mode. The HF+ seing is recommended for applications
where an acoustically transparent video screen is located between the speaker
and the listening position. The high frequency aenuation caused by the screen
will be compensated in this mode. In all other applications, the normal mode is
recommended.
For stereo and home theatre we recommend that the speakers are located
symmetrically around the listening position to achieve the optimum soundstage

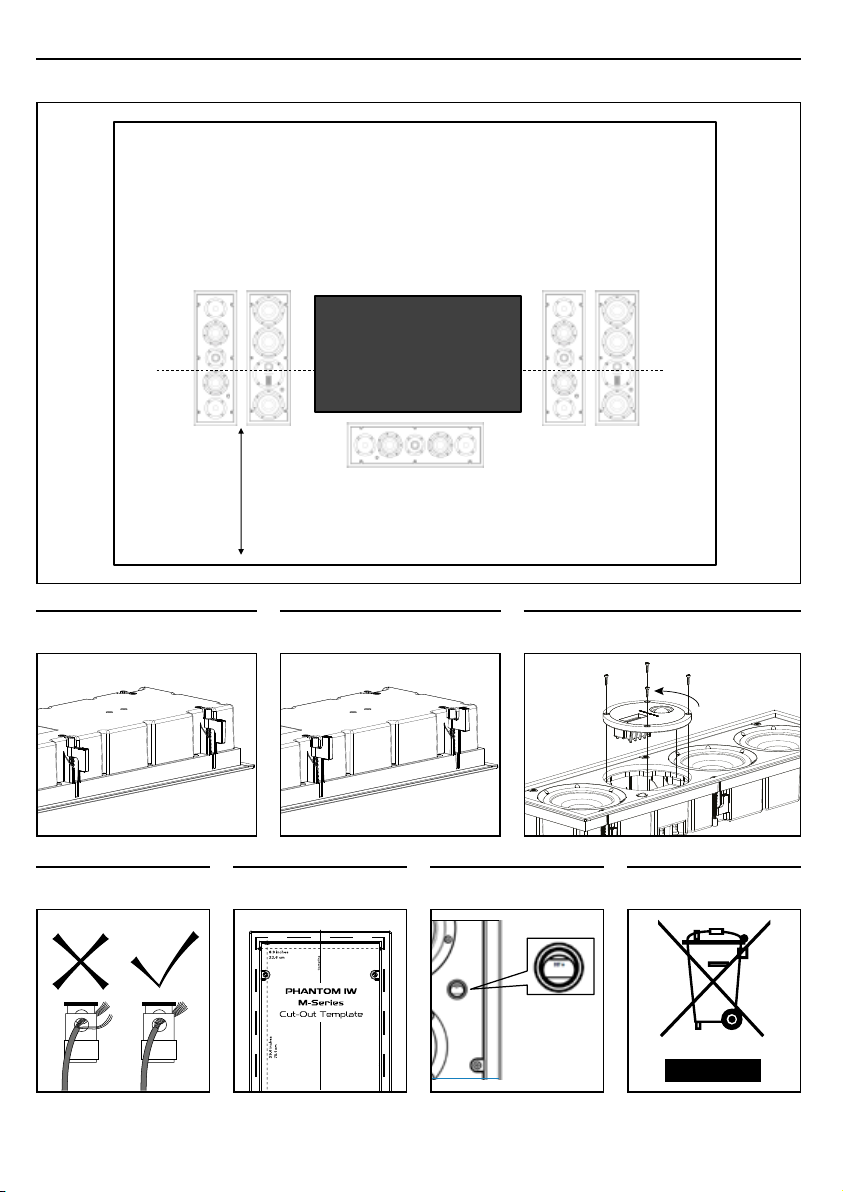

(see figure 1A + 1B). To avoid compromising clari from the speakers, it is also
important not to locate them too far away from the listening position.

UK DE DK CN FR
DALI A/S www.dali-speakers.com 7
For the best possible audio experience the speakers should be positioned as
shown in figure 2.
Objects positioned between the speakers and listening position can negatively
aect the sound quali. The PHANTOM M Series was designed with our wide
dispersion sound principle in mind. By using speakers with wide dispersion
technology, performance in the main listening area will be enhanced and the room
integration will be improved. The wide dispersion principle also helps ensure that
sound is distributed evenly within a large area of the listening room.
Every room has its own distinctive acoustic which influence the way we experience
sound from speakers. The sound we hear consists of both direct sound from the
speakers and reflected sound from the floor, ceiling and walls. As a basic rule,
try to avoid large, reflective surfaces in the immediate vicini of the speakers as
these will cause strong reflections which can disturb the precision of the sound.
So items such as carpets, curtains, etc. will help if the sound is too bright.
Both the volume and quali of the deep bass depends on the size and shape
of the room, and the location of the speakers. Locating the speakers towards
corner locations will tend to accentuate bass, but may also result in potentially
detrimental reflections.
4.1 Mounting the dogleg brackets
DALI PHANTOM M Series incorporates dogleg brackets for in-wall mounting.
The brackets aach the speaker firmly to the rear of the surface on which it is
mounted. The dogleg brackets extend out at a 90 degree angle when the screws
are tightened (see figure 3). The screws should be tightened so that the speaker
sits securely in place – but be careful not to over tighten the screws. To tighten
the screws, use the 3 mm Allen Bit supplied.
A 3 mm Allen bit can be used with a hand-held screwdriver or an electric drill
that incorporates torque limiting. If using a drill, set the torque to its minimum. The
screws are appropriately tightened, when the gasket on the rear of the speaker
is compressed and the bezel of the speaker is flush with the mounting surface.
If you need to remove the speaker, loosen the screws approximately 5 to 20 turns
counter-clockwise and the brackets will loosen their grip.
NOTE: Do not unscrew more than 20 to 25 turns or the brackets may disengage
with the screws.
If the speakers are to be mounted in a particularly thick wall, it may be necessary
to dismount the dogleg brackets from the screws then invert and replace them.
Inverted doglegs brackets make it possible to mount the speaker in walls up to
2.75”/70 mm thick (see figure 4).

DALI PHANTOM M8
4.2 Grille
The grille is aached by magnets incorporated in the frame of the speaker. Place
the grille so that it covers the top of the speaker and the magnets will secure it.
NOTE: The fabric on the inside of the grille is present to protect the drivers from
dust and dirt and should only be removed temporarily to enable grille painting.
4.3 PHANTOM M mounted horizontal (centre channel)
DALI PHANTOM M speakers can be used for le, right, centre or surround
channels. If used in landscape orientation the hybrid tweeter module of the M-375
should be rotated to remain vertical. This is important to preserve the wide
dispersion and fine detail of the high frequencies. The hybrid tweeter modules
are pre-configured for portrait orientation. If a speaker is to be used in landscape
orientation, an authorized DALI dealer or service facili can rotate the hybrid
tweeter module.
To remove the hybrid tweeter module from the cabinet, use the 3 mm Allen Bit
supplied to remove the four screws. When disassembled, rotate the module 90
degrees. Insert the rotated module and reinstall it using the four screws (Figure
5). Do not to over tighten the screws.
4.4 Connection of Cables/Selection of Cables
The choice of cables is an important element of any speaker installation. Replacing
cables following installation is potentially dicult so it is best to select quali
cables from the start. Your authorized DALI dealer can oer advice if required
on which cable to select.
When connecting the cable to the speaker and the amplifier, it is important that
the speakers are connected in correct phase. The red (+) speaker terminal must
be connected to the red (+) amplifier terminal. The black (-) speaker terminal must
be connected to the black (-) amplifier terminal. If the speakers are not connected
in correct phase, the soundstage will be diuse and the bass will be weak.
To insert the cable end into the spring loaded terminals of the speaker, remove
cable insulation so that approximately ½” / 12 mm of bare wire is exposed. Press
the top of the terminal down and insert the bare wire into the opening. When
the wire is fully in place with no loose strands exposed, release the terminal (see
figure 6).
5.0 CUT-OUT TEMPLATE
The enclosed cut-out template (see figure 7) can be used initially to visualize
where your speakers should be mounted and then for marking where the wall
aperture should be made. Tape the template at the preferred mounting position,
so that you can mark the necessary cut line. The minimum mounting depth for the
DALI PHANTOM M series is 100 mm.

UK DE DK CN FR
DALI A/S www.dali-speakers.com 9
6.0 INSTALLATION
Please study and follow the safe guidelines found in chapter 2.0 of this manual!
The DALI PHANTOM M Series must be installed by a trained professional to
ensure that all safe requirements are met and to prevent the speaker from
falling.
The following tools and items are necessary for correct installation:
• Tape measure
• Pencil
• Saw or knife
• 3 mm Allen Bit
• Hand bit screwdriver (optional)
• Tape
• Cut-out template
When the correct placement has been established, tape the cut-out template to
the wall surface. Outline the cut-out area with a pencil.
Remove the template and drill holes for the insertion of a saw or knife. Saw/cut
carefully along the pencil line.
When the aperture for the speaker is finished, make sure that the speaker cable
is not hanging loose inside the wall. It must be securely fastened to the inside of the
wall to prevent tension on the cable when it is connected to the speaker terminals.
If le unsupported, the cable can gradually become loose under its own weight,
resulting in a poor connection or even disconnection (see figure 6 for correct
fastening of the cable).
When the speaker cable is fastened and the aperture for the speaker is prepared,
you are ready to connect the speaker cables. Please refer to chapter 4.4 of this
manual.
When the cables are connected, switch on the system and listen to the speaker
before final mounting to ensure sure that the connections are correct.
Be careful not to touch the speaker drivers during installation. When the speaker
is aligned, tighten the screws in the speaker brackets with a 3 mm Allen Bit so
that the speaker is firmly mounted in place. Be careful to avoid over-tightening the
screws and stripping the threads.
7.0 RUNNING-IN
You should expect the sound quali from your new speakers gradually to improve
during the first period of use. Nothing specific has to be done in order to run-in
the speakers but up to 100 hours of use (depending on playback level) may be
required before full performance is reached.

DALI PHANTOM M10
8.0 MAGNETIC SHIELDING
Speaker drivers generate a magnetic field which may interfere with CRT
televisions/monitors, hard drives, audio and video tapes as well as swipe cards
etc. Therefore keep such items away from the speakers to avoid damage. LCD
and plasma televisions/monitors are not aected by magnetic fields.
9.0 MAINTENANCE
Cleaning the speaker surfaces can be done with ordinary household cleaning
agents. Avoid using products that are abrasive, or contain acid, alkali or anti-
bacterial agents. Avoid using aerosols.
Avoid using cleaning agents directly on the drive units and clean them with extreme
care, particularly the tweeter. The grille may be cleaned using a vacuum cleaner
or a normal clothes brush.
10.0 ENVIRONMENTAL INFORMATION AND
DISPOSAL
DALI products are designed to meet the international directives concerning
Restriction of Hazardous Substances (RoHS) and disposal of Waste Electrical
and Electronic Equipment (WEEE). The waste symbol indicates that the speakers
meet the directives (see figure 9). The speakers must be processed or recycled
appropriately. Please consult your local waste authori for guidance.
11.0 TECHNICAL SPECIFICATIONS
In Table 2 you will find most common specifications for our speakers. Please
bear in mind, that the sound quali from a speaker cannot be judged by technical
specifications only. To compare the dierent speakers, we recommend you to
listen to the dierent speakers in question.
Enjoy your new DALI PHANTOM M Series Speaker!

UK DE DK CN FR
11DALI A/S www.dali-speakers.com
INHALT
1.0 BENUTZERHANDBUCH 12
2.0 VORSICHTSMASSNAHME 12
3.0 AUSPACKEN 12
4.0 EINRICHTEN UND POSITIONIEREN 12
5.0 AUSSCHNITTSCHABLONE 15
6.0 EINBAU 15
7.0 EINLAUFZEIT 16
8.0 MAGNETISCHE ABSCHIRMUNG 16
9.0 REINIGUNG 17
10.0 UMWELTINFORMATIONEN UND ENTSORGUNG 17
11.0 TECHNISCHE DATEN 17

12 DALI PHANTOM M
1.0 BENUTZERHANDBUCH
Herzlichen Glückwunsch zu Ihren neuen Lautsprechern. Um den größtmöglichen
Nutzen aus Ihrem Kauf zu ziehen, lesen Sie bie diese Anleitung sorgfältig durch,
bevor Sie Ihre neuen Lautsprecher auspacken und montieren. Weitere Informa-
tionen finden Sie auf unserer Homepage www.dali-speakers.com. sie können sich
auch an Ihren autorisierten DALI-Händler wenden.
2.0 VORSICHTSMASSNAHME
• Beachten Sie bie alle Sicherheitsregeln.
• Die Lautsprecher der DALI PHANTOM M Serie sind für die Verwendung in
Innenräumen gedacht.
• Die Lautsprecher dürfen nur im Innenbereich und nie bei extrem warmen oder
kalten Temperaturen verwendet werden.
• Die Lautsprecher der DALI PHANTOM M Serie dürfen keinem direkten Son-
nenlicht ausgesetzt werden.
• Wenn Sie Ihre Lautsprecher an Ihre Endstufe anschließen, schalten Sie vor-
her die Endstufe aus.
• Die Lautsprecher der DALI PHANTOM M Serie müssen von einem professio-
nellen Installateur montiert werden.
• Achten Sie unbedingt darauf, dass dort, wo die Lautsprecher montiert werden
sollen, keine Installationen wie Gas- oder Wasserrohre, Lüungskanäle, Kabel
usw. in der Wand befinden.
• Die Wand muss das Gewicht der Lautsprecher tragen können – beachten Sie
hierzu die technischen Daten.
• Wenn die Lautsprecher in einer Wand montiert werden, die eine Dampfsperre
umfasst, achten Sie darauf, diese Dampfsperre nicht zu durchstechen oder zu
beschädigen.
3.0 AUSPACKEN
Achten Sie beim Auspacken des Kartons darauf, den Inhalt nicht zu beschädigen.
Überprüfen Sie, ob alle in Tabelle 1 aufgeführten Komponenten vorhanden sind.
Bewahren Sie das Verpackungsmaterial für den Fall auf, dass die Lautsprecher
später einmal an anderer Stelle montiert werden sollen oder gewartet werden
müssen.
4.0 EINRICHTEN UND POSITIONIEREN
Die Lautsprecher der DALI PHANTOM M Serie bieten den einzigartigen, renom-
mierten Klang von DALI-Lautsprechern und lassen sich einfach und diskret in Ihre
Zuhause integrieren. Die DALI PHANTOM M Serie ist sowohl für Stereosysteme
als auch mehrkanalige Heimkino-Audiosysteme (siehe Abschni 4.3) geeignet, bei
denen es besonders auf eine gute Klangqualität ankommt. Die DALI PHANTOM M
Serie eignet sich auch für größere Installationen, bei denen eine hohe Klangqua-
lität gefordert ist – beispielsweise in Hallen oder Geschäen. Die Lautsprecher
der DALI PHANTOM M Serie geben Audiosignale über den gesamten Audiobe-
reich wieder, Für die optimale Wiedergabe sehr tiefer Bassfrequenzen und eine
allgemeine Leistungssteigerung kann ergänzend ein Subwoofer in Ihr PHANTOM
M System integriert werden.
Mit dem Schalter an der Vorderseite der Lautsprecher (siehe Abbildung 8) kön-
nen Sie den Klangmodus einstellen. Die Einstellung „HF+“ wird für Anwendungen

UK DE DK CN FR
13DALI A/S www.dali-speakers.com
empfohlen, bei denen sich eine akustisch transparente Leinwand zwischen dem
Lautsprecher und der Hörposition befindet. Die durch eine solche Leinwand ver-
ursachte Dämpfung hoher Frequenzen wird in diesem Modus kompensiert. Für
alle anderen Anwendungen wird der Modus „Normal“ empfohlen.
Bei Stereosystemen und Heimkinos empfehlen wir, dass Sie die Lautsprecher
symmetrisch um die Hörposition herum platzieren, um den optimalen Klangein-
druck zu erzielen – siehe hierzu die Abbildungen 1A und 1B. Um die Klarheit des
Klangbildes nicht zu beeinträchtigen, ist es außerdem wichtig, die Lautsprecher
nicht zu weit entfernt von der Hörposition zu platzieren.
Um ein optimales Hörerlebnis zu erzielen, sollten die Lautsprecher wie in Abbil-
dung 2 gezeigt positioniert werden.
Wenn sich zwischen den Lautsprechern und der Hörposition Gegenstände be-
finden, kann dies die Klangqualität verschlechtern. Die Lautsprecher der PHAN-
TOM M Serie wurden so konstruiert, dass ein möglichst breiter Abstrahlwinkel
erzielt wird. Lautsprecher mit einer breiten Abstrahlung weisen eine verbesserte
Wiedergabe im Haupthörbereich auf und lassen sich besser in den Raum inte-
grieren. Eine breite Abstrahlung gewährleistet auch, dass der Klangeindruck in
einem großen Bereich des Hörraums ausgewogen ist.
Jeder Raum hat seine eigene Akustik, Sie beeinflusst die Art und Weise, wie wir
den Klang eines Lautsprechers erleben. Der Klang, den wir hören, besteht sowohl
aus dem Schall, den die Lautsprecher direkt abstrahlen, als auch aus dem von
Wänden und Decke reflektierten Schall. Grundsätzlich sollten große, glae Flä-
chen in unmielbarer Nähe der Lautsprecher vermieden werden, da sie starke
Reflexionen verursachen, welche die Klangwiedergabe verfälschen können. Wei-
che Objekte – wie zum Beispiel Teppiche und Vorhänge … können Abhilfe schaen,
wenn der Klang zu höhenreich ist.
Sowohl der Pegel als auch die Wiedergabequalität der tiefen Bässe hängen von
Größe und Form des Raumes sowie der Platzierung der Lautsprecher ab. Wenn
Sie die Lautsprecher in Ecken aufstellen, werden die Bässe verstärkt, Dabei kön-
nen aber auch unerwünschte Reflexionen aureten.
4.1 Montagehalterungen
Zur DALI PHANTOM M Serie gehören Halterungen für die Wandmontage. Diese
Halterungen verbinden den Lautsprecher fest mit der Rückseite der Fläche, an
dem er angebracht ist. Nachdem die Schrauben angezogen wurden, stehen die
Halterungen im rechten Winkel heraus (siehe Abbildung 3). Die Schrauben sollten
so weit angezogen werden, dass der Lautsprecher sicher verankert ist. Dabei ist
jedoch darauf zu achten, dass die Schrauben nicht zu fest angezogen werden.
Zum Anziehen der Schrauben sollte das im Lieferumfang enthaltene 3-mm-Inbus-
bit verwendet werden.
Ein 3-mm-Inbusbit kann an einem Handschraubendreher oder an einer elektri-
schen Bohrmaschine mit Drehmomentbegrenzung verwendet werden. Wenn Sie
eine Bohrmaschine verwenden, stellen Sie das Drehmoment auf den niedrigsten
Wert ein. Die Schrauben sitzen optimal, wenn die Dichtung auf der Rückseite des

14 DALI PHANTOM M
Lautsprechers komprimiert wird und die Frontblende plan zur Einbauoberfläche
ist.
Wenn Sie den Lautsprecher wieder ausbauen wollen, drehen Sie die Schrauben
5 bis 20 Umdrehungen gegen den Uhrzeigersinn. Dadurch werden die Halterun-
gen gelöst.
Hinweis: Drehen Sie die Schrauben nicht weiter als 20 bis 25 Umdrehungen her-
aus, weil sonst die Halterungen von den Schrauben fallen.
Wenn die Lautsprecher in einer besonders dicken Wand montiert werden sol-
len, müssen Sie möglicherweise die Halterungen von den Schrauben lösen und
sie dann umgedreht wieder einsetzen. Umgekehrte Halterungen ermöglichen die
Montage des Lautsprechers in Wänden mit einer Dicke von bis zu 70 mm / 2,75
Zoll (siehe Abbildung 4).
4.2 Abdeckung
Die Lautsprecherabdeckung wird durch Magnete im Rahmen des Lautsprechers
gehalten. Platzieren Sie die Lautsprecherabdeckung so, dass sie die Vorderseite
des Lautsprechers abdeckt. Sie wird dann von den Magneten sicher gehalten.
Hinweis: Der Sto auf der Innenseite der Lautsprecherabdeckung schützt die
Chassis vor Staub und Schmutz. Die Lautsprecherabdeckung sollte nur vorüber-
gehend zum Lackieren entfernt werden.
4.3 PHANTOM M – waagerechte Montage (Centerkanal)
DALI PHANTOM M Lautsprecher können als linke, rechte, Center- und Sur-
round-Kanäle verwendet werden. Bei Verwendung im Querformat sollte das
Hybrid-Hochtönermodul des Modells M-375 um 90° Grad gedreht werden, da-
mit es korrekt vertikal ausgerichtet ist. Dies ist wichtig, um die breite Streuung
und die detailreiche Wiedergabe hoher Frequenzen zu gewährleisten. Die Hyb-
rid-Hochtönermodule sind werkseitig für die Verwendung im Hochformat konfi-
guriert. Wenn ein Lautsprecher im Querformat verwendet werden soll, kann ein
autorisierter DALI-Händler oder ein Dienstleister das Hybrid-Hochtönermodul
drehen.
Verwenden Sie zum Entfernen des Hybrid-Hochtönermoduls aus dem Gehäuse
die vier Schrauben mit dem mitgelieferten 3-mm-Inbusbit. Drehen Sie nach dem
Ausbau das Modul um 90 Grad. Setzen Sie das gedrehte Modul wieder ein und
fixieren Sie es mit den vier Schrauben (Abbildung 5). Ziehen Sie die Schrauben
nicht zu fest an.

UK DE DK CN FR
15DALI A/S www.dali-speakers.com
4.4 Auswahl und Anschluss der Kabel
Bei der Installation von Lautsprechern sollten Sie auf die Verwendung der richti-
gen Kabel achten. Das Ersetzen von Kabeln nach der Installation ist in der Regel
kompliziert oder gar unmöglich. Sie sollten sich daher von vorneherein für hoch-
wertige am Kabel entscheiden. Ihr autorisierter DALI-Händler kann Sie bei der
Auswahl geeigneter Kabel unterstützen.
Wenn Sie das Kabel an den Lautsprecher und den Verstärker anschließen, ist es
wichtig, dass Sie auf die korrekte Phase achten. Die rote Lautsprecherklemme
(Markierung +) muss mit dem roten Anschluss der Endstufe (Markierung +) ver-
bunden werden. Die schwarze Lautsprecherklemme (Markierung -) muss mit dem
schwarzen Anschluss der Endstufe (Markierung -) verbunden werden. Wenn die
Lautsprecher nicht phasenrichtig angeschlossen sind, wird der Klang dius und
bassschwach wirken.
Um die Kabelenden in die Federklemmen einzusetzen, entfernen Sie die Isolierung
so weit, dass circa 12 mm (0,5 Zoll) blankes Kabel freigelegt ist. Drücken Sie das
Oberteil der Klemme herunter und führen Sie das blanke Kabel in die Önung
ein. Wenn das Kabel eingesetzt ist, lassen Sie die Anschlussklemme los. Achten
Sie darauf, dass anschließend keine einzelnen Kabeladern herausstehen (siehe
Abbildung 6).
5.0 AUSSCHNITTSCHABLONE
Sie können die im Lieferumfang enthaltene Ausschnischablone (siehe Abbildung
7), verwenden, um vor dem Einbau die Platzierung der Lautsprecher zu visualisie-
ren und dann den Ausschni für den Einbau zu markieren. Heen Sie die Schab-
lone mit Klebeband an der gewünschte Stelle an, so dass Sie den Ausschni mar-
kieren können. Die minimale Einbautiefe für die DALI PHANTOM M Serie beträgt
100 mm.
6.0 EINBAU
Bie lesen und beachten Sie die Sicherheitshinweise in Kapitel 2.0 dieser Anlei-
tung! Die Lautsprecher der DALI PHANTOM M Serie sollten von einem ausgebil-
deten Installateur eingebaut werden, der sicherstellt, dass alle Sicherheitsanfor-
derungen erfüllt werden und die Lautsprecher nicht später herausfallen.
Die folgenden Werkzeuge und Gegenstände sind für eine korrekte Installation er-
forderlich:
• Maßband
• Bleisti
• Säge oder Messer
• 3-mm.Inbusbit
• Handbitschraubendreher (optional)
• Klebeband
• Ausschnischablone

16 DALI PHANTOM M
Nachdem Sie den Montageort bestimmt haben, kleben Sie die Schablone auf die
Wandoberfläche. Markieren Sie mit dem Bleisti den Ausschni.
Entfernen Sie die Schablone und bohren Sie Löcher für den Sägeeinstich oder
zum Ansetzen des Messers. Sägen beziehungsweise schneiden Sie sorgfältig ent-
lang der Bleistilinie.
Wenn der Ausschni für den Lautsprecher fertig ist, müssen Sie darauf achten,
dass das Lautsprecherkabel nicht lose in der Wand hängt. Das Kabel muss si-
cher an der Innenseite der Wand fixiert werden, um zu verhindern, dass es beim
Anschließen an die Lautsprecheranschlüsse unter Zugspannung steht. Wenn
das Kabel nicht in geeigneter Weis fixiert wird, kann es sich unter seinem eigenen
Gewicht allmählich lösen, was dann zu einer schlechten Verbindung oder sogar
Trennung führt. Die korrekte Fixierung des Kabels wird in Abbildung 6 dargestellt.
Wenn das Lautsprecherkabel befestigt und der Ausschni für den Lautsprecher
vorbereitet ist, können Sie das Lautsprecherkabel anschließen. Weitere Informa-
tionen finden Sie im Abschni 4.4 dieser Anleitung.
Nachdem Sie die Kabelverbindungen vorgenommen haben, schalten Sie das Sys-
tem ein. Machen Sie vor dem endgültigen Einbau eine Hörprobe, um sicherzustel-
len, dass alle Verbindungen korrekt sind.
Achten Sie beim Einbau darauf, die Chassis nicht zu berühren. Wenn der Laut-
sprecher ausgerichtet ist, ziehen Sie die Schrauben der Halterungen mit einem
3-mm-Inbusschlüssel an, so dass der Lautsprecher sicher an seinem Platz gehal-
ten wird. Achten Sie darauf, die Schrauben nicht zu fest anzuziehen und deren
Gewinde nicht zu beschädigen.
7.0 EINLAUFZEIT
Sie sollten damit rechnen, dass sich die Klangqualität Ihrer neuen Lautsprecher
im Zeitraum nach der Inbetriebnahme allmählich verbessert. In dieser Einlaufzeit
brauchen Sie als Anwender nichts Besonderes zu tun. Rechnen Sie aber – abhän-
gig von der Lautstärke – damit, dass es bis zu 100 Betriebsstunden dauern kann,
bis das System das volle Leistungsniveau erreicht hat.
8.0 MAGNETISCHE ABSCHIRMUNG
Die Lautsprecherchassis erzeugen ein Magnetfeld, das die Bildröhren von
CRT-Fernsehgeräten oder -Monitoren, magnetischen Festplaen, Ton- und Vi-
deobänder sowie Magnetkarten und ähnliche Datenträger beeinträchtigen kann.
Daher sollten sich solche Gegenstände nicht in der Nähe der Lautsprecher be-
finden, um Störungen oder Beschädigungen zu vermeiden. LCD- und Plasmabild-
schirme werden von Magnetfeldern nicht beeinflusst.

UK DE DK CN FR
17DALI A/S www.dali-speakers.com
9.0 REINIGUNG
Die Oberfläche der Lautsprecher kann mit gewöhnlichen Haushaltsreinigungs-
mieln gereinigt werden. Es dürfen jedoch keine Reinigungsmiel verwendet wer-
den, die scheuern; Säuren, Alkali oder antibakterielle Wirkstoe enthalten. Ver-
wenden Sie keine Sprays.
Es sollten grundsätzlich keine Reinigungsmiel an die Lautsprecherchassis gelan-
gen. Reinigen Sie die Chassis nur mit größter Vorsicht. Dies gilt insbesondere für
den Hochtöner. Die Lautsprecherabdeckung kann mit einem Staubsauger oder
einer normalen Kleiderbürste gereinigt werden.
10.0 UMWELTINFORMATIONEN UND
ENTSORGUNG
Die Erzeugnisse von DALI entsprechen der EU-Richtlinie 2002/95/EG zur Be-
schränkung der Verwendung bestimmter gefährlicher Stoe in Elektro- und Elek-
tronikgeräten sowie der EU-Richtlinie 2002/96/EG zur Entsorgung von Elektro-
und Elektronik-Altgeräten. Das Abfall-Symbol zeigt an, dass die Lautsprecher den
genannten Direktiven entsprechen (siehe Abbildung 9). Die Lautsprecher müssen
ordnungsgemäß entsorgt und recycelt werden. Bie wenden Sie sich für weitere
Informationen an Ihr örtliches Entsorgungsunternehmen.
11.0 TECHNISCHE DATEN
In Tabelle 2 finden Sie eine Aufstellung der wichtigsten technischen Daten Ihrer
Lautsprecher. Bie denken Sie jedoch daran, dass die Klangqualität eines Laut-
sprechers nicht allein aufgrund technischer Daten beurteilt werden kann. Um
verschiedene Lautsprecher zu vergleichen, empfehlen wir Ihnen, sich diese an-
zuhören.
Wir wünschen Ihnen viel Freude mit Ihren neuen DALI PHANTOM M Lautspre-
chern!

UK DE DK CN FR
19DALI A/S www.dali-speakers.com
INDHOLDSFORTEGNELSE
1.0 BRUGERMANUAL 20
2.0 SIKKERHEDSFORANSTALTNINGER 20
3.0 UDPAKNING 20
4.0 OPSÆTNING OG PLACERING 20
5.0 UDSKÆRINGSSKABELON 22
6.0 INSTALLATION 23
7.0 INDKØRING 23
8.0 MAGNETISK SKÆRMNING 24
9.0 VEDLIGEHOLDELSE 24
10.0 MILJØOPLYSNINGER OG BORTSKAFFELSE 24
11.0 TEKNISKE SPECIFIKATIONER 24

20 DALI PHANTOM M
1.0 BRUGERMANUAL
Tillykke med dine nye højalere. For at du kan få mest muligt ud af dit køb, beder
vi dig læse denne manual omhyggeligt, før du pakker dine nye højalere ud og
installerer dem. Du kan få flere oplysninger på vores hjemmeside, www.dali-
speakers.com, eller ved at kontakte din autoriserede DALI-forhandler.
2.0 SIKKERHEDSFORANSTALTNINGER
• Følg altid alle retningslinjerne for sikkerhed.
• Højalerne i DALI PHANTOM M-serien er beregnet til indendørs brug.
• Højaleren må kun benyes indendørs og aldrig i ekstrem varme eller kulde.
• Højalerne i DALI PHANTOM M-serien må ikke udsæes for direkte sollys.
• Sluk forstærkeren, når du sluer højalerkabler til højalere og forstærkere.
• Højalerne i DALI PHANTOM M-serien skal installeres af fagfolk.
• Sørg altid for, at der ikke er nogen installationer, såsom gas- og vandrør,
ventilationskanaler og kabler, i den væg hvor højaleren skal monteres.
• Væggen skal kunne bære højalerens vægt – se de tekniske specifikationer.
• Hvis højalerne monteres i en væg, som har en dampspærre, skal du sørge for
ikke at lave huller i eller beskadige dampspærren.
3.0 UDPAKNING
Vær forsigtig med ikke at beskadige indholdet, når du udpakker æsken. Tjek, at
alle de dele, der står i tabel 1, er i æsken. Behold emballagen, så du kan bruge den,
hvis højalerne skal flyes eller sendes til service.
4.0 OPSÆTNING OG PLACERING
Med højalerne i DALI PHANTOM M-serien kan den unikke og anerkendte lyd
fra en DALI-højaler nemt og diskret integreres i dit hjem. DALI PHANTOM
M-serien er lige velegnet til stereoanlæg og hjemmebiografsystemer (se 4.3), hvor
god lydkvalitet har høj prioritet. DALI PHANTOM M-serien er også velegnet til
installationer i større målestok, hvor der skal bruges høj lydkvalitet, for eksempel
i haller eller butikker. DALI PHANTOM M-serien kan gengive hele det hørlige
frekvensområde, men til gengivelse af de laveste basfrekvenser og for generelt
at få et bedre resultat kan en subwoofer integreres i dit system med PHANTOM
M-serien.
Omskieren på højalerens frontpanel (se figur 8) kan bruges til at justere
lydtilstanden. Indstillingen HF+ anbefales til anvendelsesområder, hvor der er en
lydgennemtrængelig videoskærm mellem højaleren og lyepositionen. I denne
tilstand kompenseres der for den dæmpning af de høje frekvenser, som skærmen
forårsager. I alle andre tilfælde anbefales den normale tilstand.
Til stereo og hjemmebiograf anbefaler vi, at du placerer højalerne symmetrisk
i forhold til lyepositionen for at opnå det optimale lydbillede (se figur 1A og 1B).
For ikke at gøre den rene lyd fra højaleren dårligere er det også vigtigt ikke at
placere den for langt fra lyepositionen.
Den optimale lydoplevelse opnås, hvis højalerne placeres som vist i figur 2.
