Dals Sm-up1 User manual

ITEMS INCLUDED IN THE BOX / ARTICLES INCLUS DANS LA BOÎTE

LIGHT OUTPUT / SORTIE D’ÉCLAIRAGE POLARITY / POLARITÉ

Installation guide for

Guide d'installation pour

Approved for installation inside, under or over cabinets,

with light shining in any directions.

Approuvé pour installation à l’intérieur, sous ou sur une

armoire, éclairage dans n’importe quelle direction.

1x plug-in LED driver

1x transformateur DEL enchable

( Kits/Ensembles: SM-UPK3, SM-UPK5 )

11x WIFI controler with infrared receiver

1x contrôleur WIFI avec récepteur infrarouge

( Kits/Ensembles: SM-UPK3, SM-UPK5 )

21x wireless remote control

1x manette de contrôle sans-ls

( Kits/Ensembles: SM-UPK3, SM-UPK5 )

RGB LED + Cool White & Warm White puck light

Rondelle DEL RGB + blanc froid et blanc chaud

( 1x SM-UP1, 3x SM-UPK3, 5x SM-UPK5 )

SM-UP1, SM-UPK3, SM-UPK5

(2.3W)

(8W)

(11W)

WARRANTY /GARANTIE

Dals oers a warranty of 5 years for the LED exible tape light and driver from the date of purchase which covers repair or replacement

of defective parts of the housing, optics, and electronics. To contact Dals customer service call to 1 877 430 1818.

Dals ore une garantie de 5 ans pour le ruban exible à DEL et pour le transformateur à partir de la date de l’achat qui couvre la réparation ou le remplacement

des pièces du boîtier, des pièces optiques et électroniques défectueuses. Pour contacter le service à la clientèle de Dals, appelez au 1 877 430 1818.

Router

Routeur

1 877 430 1818  www.dals.com

Download the free Dals app

Téléchargez l’appli gratuite Dals

max. 10m (33')

Black / Noir

Warm white / Blanc chaud

Cool white / Blanc froid

Red / Rouge

Green / Vert

Blue / Bleu

→

5Mounting screws

Vis de montage

( 2x SM-UP1, 6x SM-UPK3, 10x SM-UPK5 )

13/16"

120°

2-3/4"

max. 5m

MODEL /

MODÈLE

WATTS LUMENS COLOR °T /

T° COULEUR

DIMMABLE /

INTENSITÉ RÉGLABLE

MAXIMUM QUANTITY OF PUCKS PER DRIVER /

QUANTITÉ MAXIMALE DE RONDELLES PAR TRANSFORMATEUR

SM-UP1 2.3 W 110 lm

RGB + 2700 K - 6500 K

Dimmable through app only /

Intensité réglable via

l'application uniquement

SM-UPK3 8 W 330 lm 4

SM-UPK5 11 W 550 lm 6

INSTALLATION INSTRUCTIONS / INSTRUCTIONS D’INSTALLATION

DALS REMOTE CONTROL / TÉLÉCOMMANDE DALS

Ces instructions se rapportent à un risque d’incendie, de chocs électriques ou de blessures corporelles. Pour réduire le risque de feu, chocs ou blessures; utiliser des agraphes

isolées ou attaches en plastique pour xer les cordons, aussi les sécuriser pour prévenir les dommages quand un meuble est poussé au mur, positionner l’appareil pour que les

marquages de lampes soient visibles lors du remplacement. Non prévus pour une installation encastrée ni pour être installé dans des plafonds, corniches extérieures ou “construc-

tions structurales” tels que meubles-cuisine, vaisseliers ou armoires à trophées intégrés. L’appareil bas voltage peut être installé dans ou sous une armoire ou autres meubles

encastrés quand le transformateur Classe 2 bas voltage est placé à l’extérieur de l’armoire et n’est pas caché et quand le cordon d’alimentation de tension de secteur n’est pas

caché ou passé dans des ouvertures dans l’armoire, des murs, des plafonds ou des planchers. Cette condition ne s’applique pas au lage entre l’appareil et le transformateur. Le

Code National de L’Électricité (CNE) ne permet pas que les cordons soient cachés où un dommage à l’isolation devient indétectable. Pour prévenir le risque de feu, ne pas passer

les cordons derrière les murs, plafonds, corniches et meubles où l’examen est impossible, les cordons doivent être inspectés périodiquement et remplacés dès qu’un dommage

est détecté. Cet appareil numérique de classe B est conforme à la norme canadienne NMB-005. Cet appareil numérique ne dépasse pas les limites applicables aux équipements de

classe B en termes d'émissions de bruit radioélectrique, telles que dénies par la Règlement sur le brouillage radioélectrique établi par le Ministère des Communications du Canada.

AVANT DE COMMENCER

Instructions pertaining to a risk of re, electric shock or injury to persons. To reduce the risk of re, electric shock or injury to persons; use only insulated staples or plastic ties

to secure cords, route and secure cords so that they will not be pinched or damaged when the cabinet is pushed to the wall, position the portable cabinet light with respect to the

cabinet so the lamp replacement markings are able to read during relamping. Not intended for recessed installation or for installation in ceilings, sots, “built-in furnishings” such

as a kitchen, china cabinet or trophy case. The low voltage portable cabinet light may be installed inside or under a kitchen cabinet or other built-in furniture when the low voltage

Class 2 power supply is located outide the cabinet and is not concealed and when the line voltage power supply cord is not concealed or run through openings in the cabinet, walls,

ceilings or oors. This requirement does not apply to the wiring between the cabinet light and the power unit. The National Electrical Code (NEC) does not permit cords to be con-

cealed where damage to insulation may go unnoticed. To prevent re danger, do not run cord behind walls, ceilings, sots or cabinets where it may be inaccessable for examination,

cords should be examined periodically and immediatly replaced when any damage is noted. This class B digital apparatus complies with Canadian ICES-005. This digital apparatus

does not exceed the Class B limits for radio-noise emissions from digital apparatus as set out in the Radio Interference Regulations of the Canadian Department of Communications.

BEFORE YOU START

SM-UP1, SM-UPK3, SM-UPK5

Installation guide / Guide d'installation

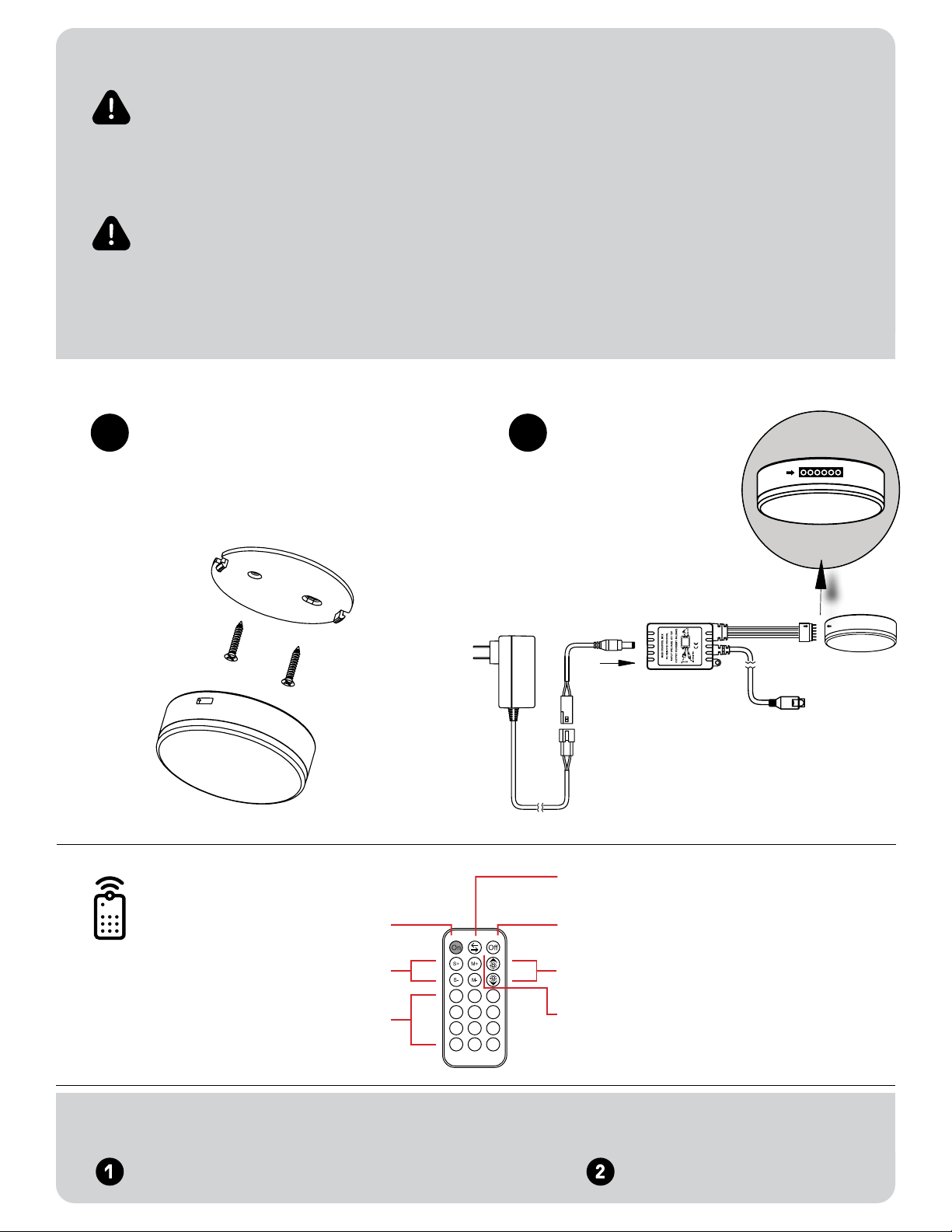

1 2

Separate the xture from its mounting plate.

Fasten the mounting plate to the desired surface

with the supplied screws.

Séparez le luminaire de sa plaque de montage.

Fixez la plaque de montage à la surface souhaitée

avec les vis fournies.

Connect the LED puck with the

RGBCCT control box by aligning

the connector arrows « → » , then

connect the control box with the

LED driver and plug in to the wall

outlet.

Connectez la rondelle au module

de contôl RGB CCT en alignant les

èches de connexion « → », puis

connectez le module de contôl RGB

CCT avec le Transformateur DEL et

branchez-le sur la prise murale.

HARD RESET /RÉINITIALISATION AUX PARAMÈTRES D’USINE

If the controller cannot be seen by your phone and has not created its own WiFi access point, you may need to reset it.

Si le contrôleur ne peut être reconnu par votre appareil mobile et n’a pas créé son propre réseau Wi-Fi, vous pourriez avoir besoin de le réinitialiser aux paramètres d’usine.
