Dantherm HCV 3 User manual

Focus. Trust. Initiative.
HCV 3 og HCV 5
Brugervejledning
DA GB DE FR
No. 060793 • Rev. 1.2 • 07.10.2011

2005 layout

DA
Brugervejledning til HCV 3 og HCV 5
Side 3
EN
User’s guide for HCV 3 and HCV 5
Page 22
DE
Bedienungsanleitung für HCV 3 und 5
Seite 42
FR
Manuel d’utilisation pour HCV 3 et HCV 5
Page 63
HCV 3 og HCV 5
Brugervejledning
DA
EN
DE
FR
No. 060793 • rev. 1.2 • 07.10.2011

Der tages forbehold for trykfejl og ændringer
Dantherm can accept no responsibility for possible errors and changes
Irrtümer und Änderungen vorbehalten
Dantherm n’assume aucune responsabilité pour erreurs et modifications éventuelles

3
060793 • Version 1.2 • 26.04.2011
Introduktion
Overblik
Introduktion Dette er brugervejledningen for boligventilationsaggregaterne HCV 3 og HCV 5 fra
Dantherm Air Handling.
Indholdsfortegnelsen nedenfor giver et overblik over vejledningens afsnit.
Serienummer For fremtidige henvendelser om fx reservedele beder vi dig notere det nøjagtige serie-
nummer på aggregatet her: ______________________
Denne vejledning dækker aggregater med serienumre lig med eller højere end:
xxxxxx1128910
Advarsel Strømmen må ikke tilsluttes før kanalsystemet er monteret.
Ventilationsaggregatet må ikke benyttes til at udtørre nybyggede huse, under opførelse
eller umiddelbart herefter.
Kanalerne skal være blændet af, og aggregatet må ikke blive sluttet til disse, før huset
er indflytningsklar, hvilket vil sige rengjort og udtørret. Dette er for at forhindre, at byg-
gestøv og kondensvand aflejres i kanalsystemet og ventilationsaggregatet med risiko
for hygiejnegener på et senere tidspunkt.
Hvis ikke dette overholdes bortfalder garantien på aggregatet, og enhver form for ser-
vice vil blive udført på kundens regning.
Vigtigt Følg anvisningerne i installationsvejledningen før aggregatet tages i brug!
Indhold Følgende afsnit indgår i vejledningen:
Emne Se side
Generel information 4
Produktbeskrivelse 5
Funktionsbeskrivelse 7
Beskrivelse af kontrolpanelet 9
Betjening 11
Forebyggende vedligeholdelse 13
Tilbehør 14
Fejlfindingsvejledning 17
Index 20

4
Generel information
Introduktion Dette afsnit giver de generelle informationer omkring vejledningen og aggregatet.
Vejledningens va-
renummer Denne vejledning har varenummer 060793.
Målgruppe Brugervejledningens målgruppe er den daglige bruger.
Copyright Kopiering af brugervejledningen eller dele af den er ikke tilladt uden en skriftlig tilladelse
fra Dantherm Air Handling A/S.
Forbehold Dantherm Air Handling A/S forbeholder sig retten til til hver en tid at foretage ændringer
og forbedringer på produktet og i brugervejledningen uden forudgående meddelelse el-
ler forpligtelser.
EU overensstem-
melseserklæring
Dantherm Air Handling A/S, Marienlystvej 65, DK-7800 Skive erklærer på eget ansvar,
at følgende produkt:
352421/352422 HCV 3 og HCV 5
som er omfattet af denne erklæring, er i overensstemmelse med følgende direktiver:
2006/42/EC Maskinsikkerhed
2006/95/EC LVC-direktiv (lavvolt)
2004/108/EC EMC-direktiv
2002/95/EC RoHS-direktiv
2002/96/EC WEEE-direktiv
- og er fremstillet i overensstemmelse med følgende harmoniserede standarder:
EN 12100 Maskinsikkerhed
EN 60 335-1 Lavspænding
EN 60 335-2 Lavspænding
EN 61 000-6-1:2007 EMC Immunitet
EN 61 000-6-3:2007 EMC Emission
EN 55 014-1:2007 EMC Emission
EN 55 014-2:1997 EMC Immunitet
EN 55 022:2006 Radioforstyrrelser
Skive, 28.05.2009

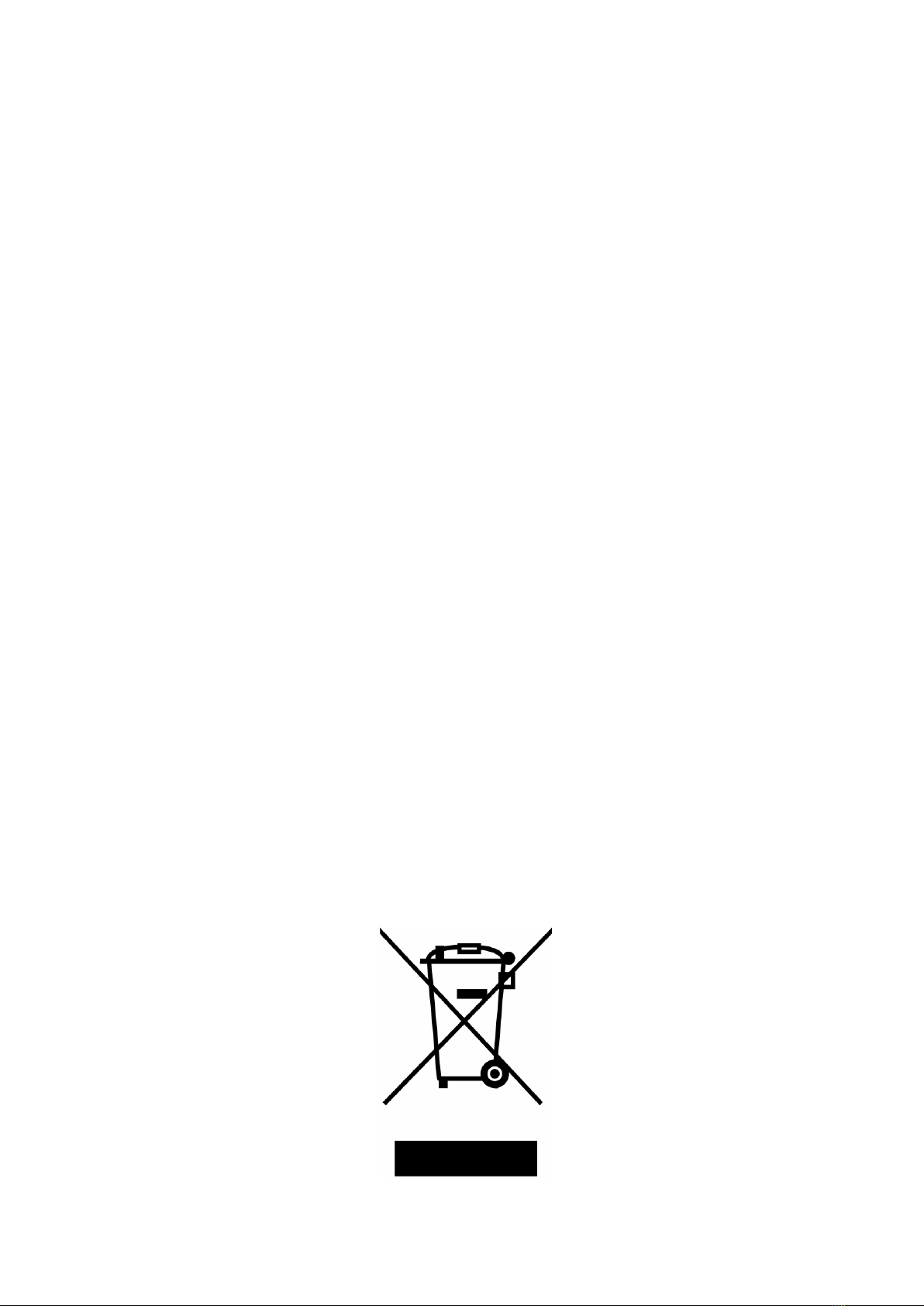

Bortskaffelse Aggregatet er designet til at holde i mange år. Når aggregatet skal bortskaffes skal det
foregå i henhold til nationale love og procedurer for at beskytte miljøet.

5
060793 • Version 1.2 • 26.04.2011
Produktbeskrivelse
Introduktion Dette afsnit giver en beskrivelse af aggregatet.
Brugen af HCV 3
og HCV 5 HCV 3 og HCV 5 bruges til ventilation af private boliger.
Aggregatet leverer frisk opvarmet udeluft gennem aggregatet til boligen.
Forurenet og varm udsugningsluft udnyttes til at varme udeluften op med ved hjælp af
varmegenvinding.
Illustration, intern Illustrationen viser
aggregatets forskel-
lige dele, som skal
bruges til betjening
og vedligeholdelse:
Dele Tabellen giver et overblik over hoveddelene i aggregatet:
Nr. Del Nr. Del
cFastmonteret frontplade iG4 filter på afkastluft
dServicelåge jG4 filter på indblæsningsluft*)
eFilterdækplader, kun én er vist kTypeskilt
fNulstillingsknap for filtertimer lTilslutning for afløb
gInstruktion for udskiftning af filter Tilslutning for el
hKontrolpanel Arm til at holde lågen
*) G4 filter er standard, F7 pollenfilter er tilbehør
Fortsættes på næste side
11
12
l
c
d
e
f
g
h
i
j
k
11
12

6
Produktbeskrivelse, fortsat
Luftflow Det følgende beskriver og illustrerer luftflowet i en HCV 3 og HCV 5:
HCV 3
dIndblæsningsmulighed i bunden af HCV 3. HCV 5
Nr. Beskrivelse
cUdeluft (T1) Udeluft der kommer ind i varmeveksleren klar til at blive
opvarmet af udsugningsluften fra huset (e).
dIndblæsningsluft (T2) Indblæsningsluften er varmet op ved hjælp af varme-
genvinding fra udsugningsluften (e).
eUdsugningsluft (T3) ”Forurenet” og varm udsugningsluft udnyttes til at op-
varme udeluften (c) med ved hjælp af varmegenvin-
ding over varmeveksleren.
fAfkastluft (T4) Varmen er trukket ud af udsugningsluften for at varme
den kølige udeluft op (c). Afkastluften ledes ud af hu-
set.
c
f
e
d
c
f
e
d
d

7
060793 • Version 1.2 • 26.04.2011
Funktionsbeskrivelse
Vigtigt Ventilationssystemet skal altid være i drift!
Ud over de 4 timer som aggregatet kan stoppes fra kontrolpanelet er det ikke tilrådeligt
at stoppe aggregatet. Risikoen ved at stoppe aggregatet i en længere periode er, at
fugtig luft kan kondensere i rørinstallationerne og i ventilationsaggregatet med fare for
vandskader i bygningskonstruktionen, skader på aggregatet og hygiejneproblemer.
Det kan derfor ikke anbefales at stoppe for ventilationen, end ikke for længere ferier.
Skru evt. aggregatet ned på Ventilatortrin 2 eller 1 i manuel drift i stedet.
Funktion Aggregatet blæser frisk luft udefra ind i huset.
Forurenet og fugtig luft suges ud af køkken, opholdsrum, badeværelser etc. og ledes
gennem aggregatet, hvor dette genbruger varmen fra den gamle luft til at varme den
nye friske luft op med, før denne bliver blæst ind i huset.
Kontrolpanel
Kontrolpanelet bruges til indstilling af aggregatets funktioner.
Kontrolpanelet er nærmere beskrevet på side 9.
Automatisk be-
hovsstyring
Når aggregatet kører i automatisk behovsstyring, bliver luftmængden reguleret efter,
hvor fugtig luften i boligen er. Det bliver målt af en fugtføler, som sidder i ventilations-
aggregatets udsugningskanal.
•Ved en luftfugtighed over 45 % RH kører aggregatet konstant på Ventilatortrin 3
•Ved en luftfugtighed under 45 % RH regulerer aggregatet langsomt ned. Hvis fug-
tigheden er meget lavere over en længere periode, vil aggregatet til sidst køre i
Ventilatortrin 1
Setpunket for den automatiske behovsstyring kan justeres med den trådløse fjernbetje-
ning.
Automatisk behovsstyring anbefales altid, da det sikrer at luftskiftet matcher behovet,
samtidig med at det forhindrer udtørring af boligen og dens beboere, specielt i vinter-
halvåret.
Fortsættes på næste side

8

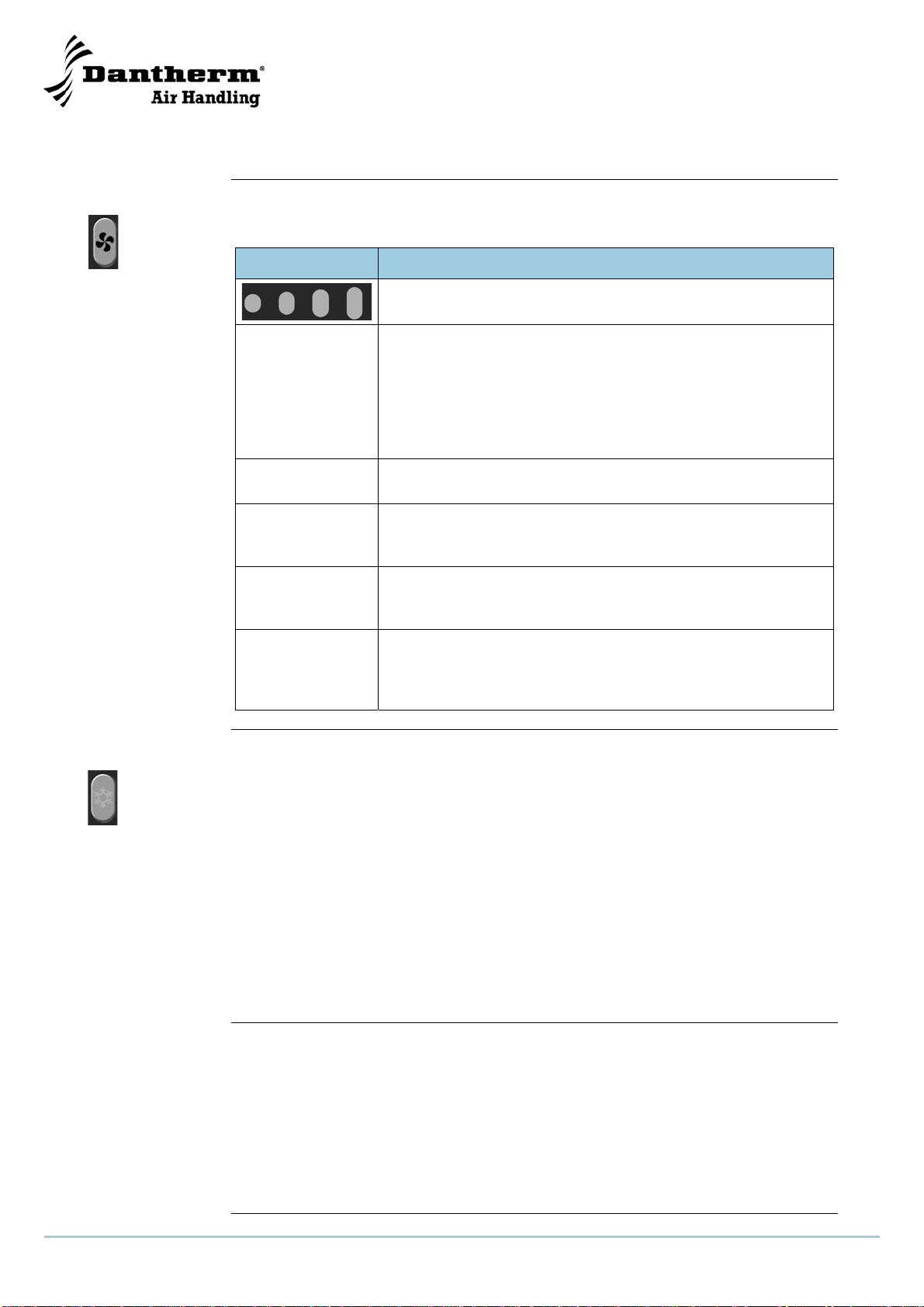

Funktionsbeskrivelse, fortsat
Hvis man ønsker en anden luftmængde end den aggregatet giver i automatisk behovs-
styring, kan man manuelt vælge mellem Ventilatortrin 0-4. Se følgende eksempler:
Manuel drift
Trin Funktion
På kontrolpanelet kan aggregatet indstilles til fire forskellige ha-
stigheder, Ventilatortrin 1-4.
0 Aggregatet er slukket. Anvendes udelukkende ved fx lugtgener
udefra.
Afbrydes ventilatorerne i mere end 4 timer opstår der fare for
kondens i kanaler og aggregat med risiko for fugtskader.
(alle 4 lamper for ventilatortrin er slukket).
Bemærk at Ventilatortrin 0 kun er aktiv i 4 timer, hvorefter ag-
gregatet igen vil køre på Ventilatortrin 3
1 Kan bruges om natten eller ved fravær i eksempelvis ferier.
Når boligen er tom, kan ventilationen midlertidigt reduceres
2 Bruges ved normalt ventilationsbehov.
Kan også bruges under fravær, hvis Ventilatortrin 1 giver for lille
luftskifte
3 Bruges ved normalt til højt ventilationsbehov
Fx ved madlavning, bad, tørring af større tøjmængder, gæster
og ved overskudsvarme
4 Bruges ved behov for stort luftskifte – fx under og lige efter en
fest, hvor huset trænger til en gennemluftning
Bemærk at Ventilatortrin 4 kun er aktiv i 4 timer, hvorefter ag-
gregatet igen vil køre på Ventilatortrin3
Manuel bypass*)
Formålet med bypass er at køle boligen ved at lede den kølige udeluft direkte ind i boli-
gen uden varmegenvinding.
Under normal drift (når manuel bypass ikke er aktiveret) køler aggregatet ved hjælp af
automatisk bypass-styring, når ude- og indetemperaturerne tillader det, hvorfor der i de
fleste tilfælde ikke er behov for at bruge manuel bypass.
For boliger med store sydvendte glasfacader med stor opvarmning til følge, kan det
være nødvendigt at aktivere manuel bypass tidlig på foråret og om efteråret, hvor den
automatiske bypass-funktion ellers ikke aktiverer køling med udeluft, fordi udetempera-
turen er under 15 °C.
Ved manuel bypass leverer aggregatet kølig udeluft direkte til boligen i 6 timer. Oplys-
ninger omkring setpunkter for manuel og automatisk bypass findes i installationsvejled-
ningen.
*) Kun muligt at anvende i HCV 5
Filtre
Formålet med filtrene er at fjerne støv og andet snavs fra udeluften, inden denne blæ-
ses ind i huset, og at beskytte varmeveksleren og ventilatorerne mod opbygning af
snavs og skidt, som stammer fra boligen.
Aggregatet er standardmæssigt leveret med G4 filtre på både indblæsnings- og udsug-
ningsluften. Der kan tilkøbes F7-pollenfilter (tilbehør) til indblæsningsluften, som filtrerer
endnu finere, specielt egnet til fx pollenallergikere.
Filtrene skal skiftes med jævne mellemrum, se mere omkring filterskift i afsnittet
“Forebyggende vedligeholdelse”, side 13.

9
060793 • Version 1.2 • 26.04.2011

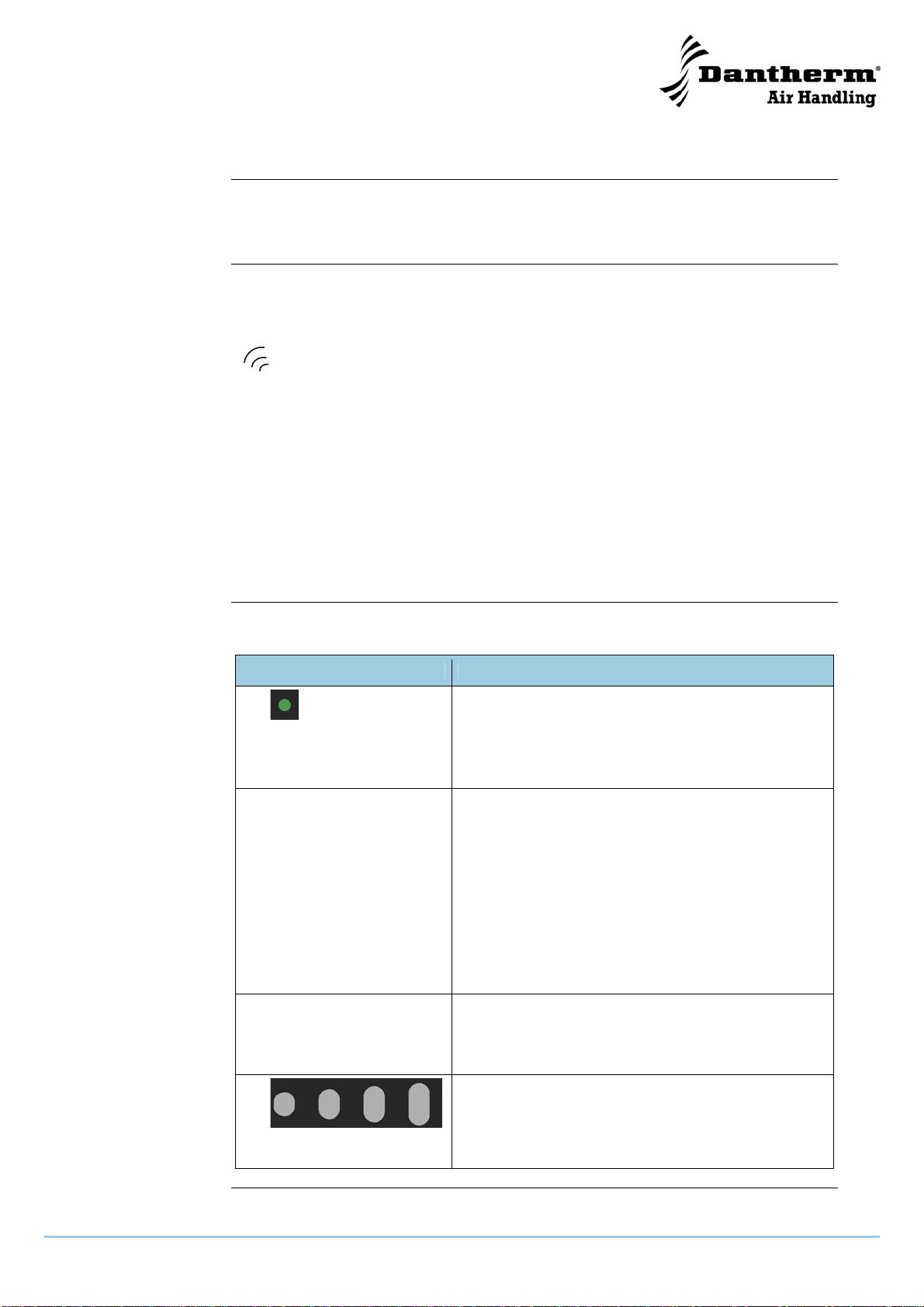

Beskrivelse af kontrolpanelet
Introduktion Dette afsnit giver en detaljeret beskrivelse af HCP4 kontrolpanelet.
Yderligere funktionsbeskrivelse findes side 7.
Illustration Denne illustration viser kontrolpanelet, som via forskellige indikatorer giver information
om driften.
Kontrolpanelet har tre trykknapper, som let aktiveres:
Del/funktion Denne tabel giver en beskrivelse af de forskellige dele på kontrolpanelet:
Del Funktion
cDriftsindikator Driftsindikatoren kan vise tre forskellige tilstande:
•Grøn - tændt, ok drift
•Gul blink og bip-lyd - Filter skal skiftes
•Rød og bip-lyd - fejl på aggregatet
d
Bypass
(Kun HCV 5)
Ved aktivering lyser knappen og den varme fugtige
afkastluft ledes udenom veksleren, så man undgår at
opvarme udeluften, inden den blæses ind i huset.
Derved kommer der så køligt luft som muligt ind i hu-
set uden brug af varmegenvinding
Manuel bypass er aktiv i 6 timer, hvorefter aggregatet
går i automatisk bypass igen.
I automatisk bypass-funktion åbner og lukker bypass-
modulet automatisk i henhold til fabriksindstillede
setpunkter, se mere herom i installationsvejledningen
under afsnittet ”Setpunkter og styringsstrategi”
e
Manuel drift
Ved aktivering af manuel drift kan man skifte mellem
slukket aggregat eller ventilatortrin 1-4.
Se også i afsnittet ”Funktionsbeskrivelse”, side 7 for
nærmere beskrivelse af anvendelsen af de 4 trin
f
1 2 3 4
Ventilatortrin 1-4
Angiver det nuværende ventilatortrin.
Fortsættes på næste side
defg
c
h

10
Beskrivelse af kontrolpanelet, fortsat
Del/funktion, fortsat Del Funktion
g
Automatisk behovs-
styring
Ved aktivering af automatisk behovsstyring styrer
aggregatet efter luftfugtighed i boligens udsug-
ningsluft. Automatisk behovsstyring kører altid på
Ventilatortrin 1, 2 eller 3
hAkustisk filteralarm Ved fejl på aggregatet bipper kontrolpanelet én
gang i timen (gælder også ved tid for filterskift)

11
060793 • Version 1.2 • 26.04.2011
Betjening
Introduktion Dette afsnit beskriver kun, hvordan de forskellige funktioner aktiveres og betjenes.
Yderligere information omkring hver enkelt funktion kan ses i afsnittet
“Funktionsbeskrivelse”, side 7 eller i afsnittet ”Setpunkter” i installationsvejledningen.
Strømbesparelse For at spare på strømmen slukker alt lys – med undtagelse af den grønne lysdiode - i
kontrolpanelet efter 2 minutter uden betjening.
Kontrolpanel Dette er kontrolpanelet, som medsendes hvert aggregat. Se beskrivelser på knapperne
nedenfor:
Bypass
Tryk på denne knap for at aktivere manuel bypass-funktion.
Når bypass er aktiv lyser knappen*). Bypass er kun aktiv i 6 timer, hvorefter aggregatet
kører videre med automatisk bypass-drift.
*) Kun HCV 5
Manuel drift
Tryk på denne knap for at aktivere manuel drift.
Ventilatortrin 0-4 vælges ved at trykke gentagne gange. Hvis aggregatet ønskes stop-
pet skal knappen aktiveres indtil alle fire trin-lamper er slukkede. Stoppet drift ophører
efter 4 timer, hvorefter aggregatet kører videre i manuel drift, Ventilatortrin 3.
Pejsefunktion
Tryk i 6 sekunder, indtil Ventilatortrin 3 blinker på kontrolpanelet. Aggregatet vil stoppe
udsugningen og fastholder indblæsningen på Ventilatortrin 3 i 15 minutter.
Maksimal udluft-
ning Ventilatortrin 4 kører i 4 timer er specielt brugbar til udluftning ved høj indetemparatur, når der for eksempel mange mennesker samlet. Efter 4 timer går hastigheden tilbage
til sidst brugte Ventilatortrin.
Fortsættes på næste side

12
Betjening, fortsat
Installatørdrift Tryk på Manuel + Auto i 6 sekunder indtil Ventilatortrin 3 lyser. Aggregatet kører
i Ventilatortrin 3 i én time. I denne periode overstyres alle andre funktioner.
Filterskift/-
nulstilling Filterskift og nulstilling af filteralarm er beskrevet i detaljer i afsnittet ”Forebyggende
vedligeholdelse”, side 13.

13
060793 • Version 1.2 • 26.04.2011
Forebyggende vedligeholdelse
Introduktion For at boligventilation kan køre driftsikkert, er det nødvendigt at udføre forebyggende
vedligeholdelse i form af udskiftning af filtre og rengøring af aggregatet.
Filterskift Udskift filtrene når filteralarmen vises på kontrolpanelet (dioden blinker gult) og den
akustiske filteralarm bipper (én gang i timen).
+
Trin Handling
1 Sluk for al strøm til aggregatet
2 Åbn øverste låge og slå lågestøtten ud
3 Fjern isoleringspladerne foran filtrene.
Bemærk at den glatte side på pladen vender
ud mod frontlågen
4 Udskift filtrene og kasser de gamle filtre på
miljøforsvarlig vis (brandbart materiale).
Bemærk pilene på filtrene – de skal pege
nedad!
Filteråbningen må kun benyttes til
filtre!
5 Sæt filterisoleringspladerne på plads. Det er vigtigt at de vender med den
hårde, glatte side udad og den bløde side ind mod filtrene
6 Tilslut strømmen igen
7 Nulstil filteralarmen ved at trykke på knappen
i 2 sekunder og luk herefter lågen igen
Kontroller at lysdioden på kontrolpanelet lyser
grøn
Rengøring Hold aggregatet rent for at sikre fejlfri drift og god hygiejne.
Hvis aggregatet er beskidt, fx omkring filteråbningerne, skal det rengøres med en hårdt
opvredet klud med lunken vand, evt. med opvaskemiddel.
Vigtigt: Kemiske opløsningsmidler må ikke bruges!
Betingelser for
garanti Fabriksgarantien er kun gyldig med dokumenteret forebyggende vedligeholdelse. Der skal være udført forebyggende vedligeholdelse med et interval af minimum 6 måneder.
Dokumentationen kan være i form af en nedskrevet log/journal.
Du kan se, hvad der skal laves forebyggende service på i afsnittet ”Forebyggende ved-
ligeholdelse” i installations- og servicevejledningen.
Blinker
G4 (udsugning)
G4/F7 indblæsning

14

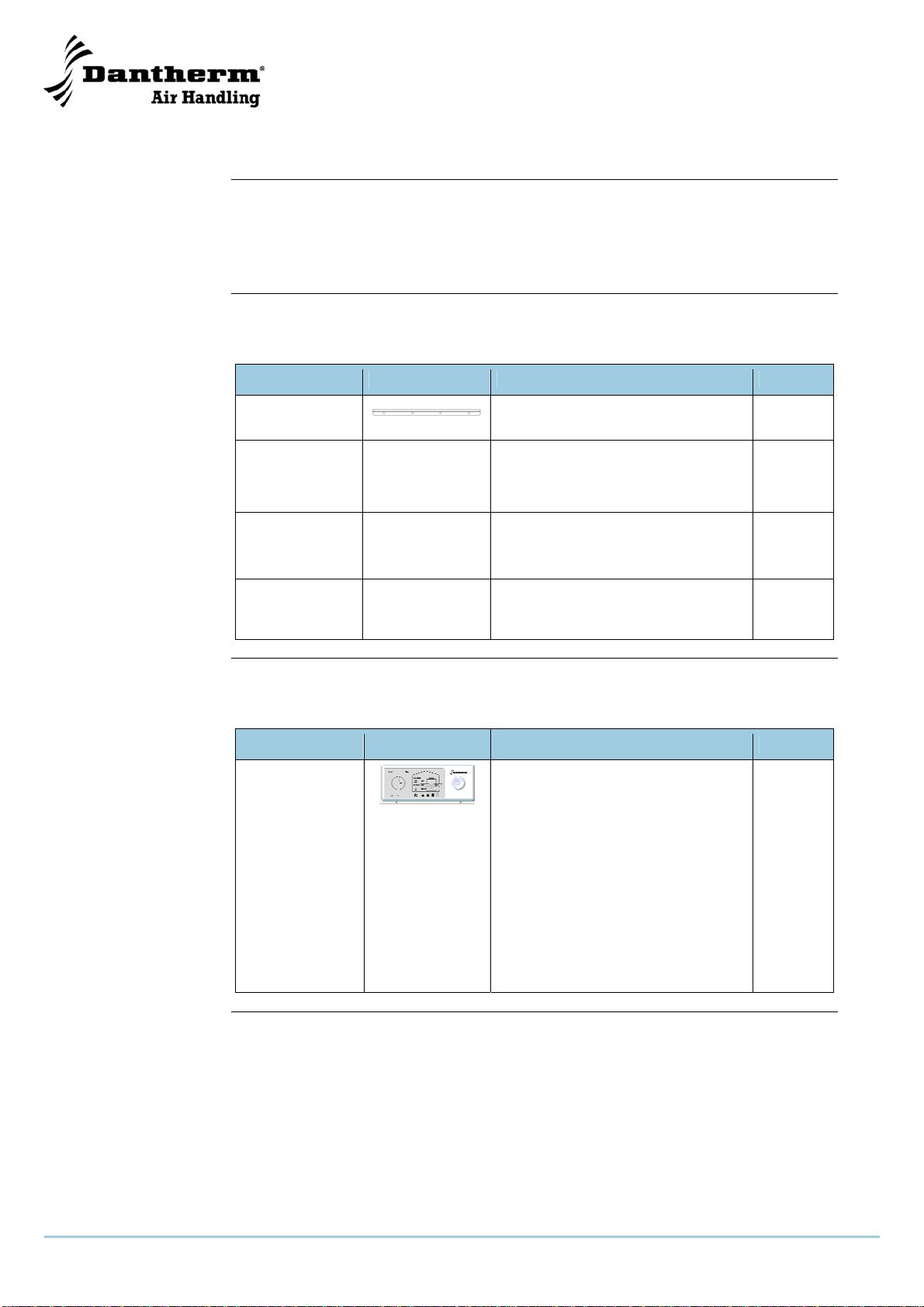

Tilbehør
Introduktion Dette afsnit giver et overblik over tilgængeligt tilbehør til HCV 3 og HCV 5. Der er en li-
ste over tilbehøret samt en kort beskrivelse inklusiv et varenummer til ordreafgivelse.
Yderligere information kan fås om alle tilbehørsdele hos Dantherm Air Handling A/S, se
også hjemmesiden www.dantherm-air-handling.com.
Installationskom-
ponenter Komplet liste med illustration, beskrivelse og varenummer for tilgængelige installations-
komponenter til HCV 3 og HCV 5:
Tilbehør Illustration Beskrivelse Varenr.
Vægbeslag For plan montage af HCV med re-
duceret dybde 063737
Vandlås
For sikker afløbstilslutning 062737
Varmekabel
3 m varmekabel, 230 V, inkl. termo-
stat, ca. 10 Watt/meter 064807
Kommunikati-
onskabel
Kommunikationskabel til HCP 4
kontrolpanel, 30 m 062825
Styringer Komplet liste med illustration, beskrivelse og varenummer for tilgængelige styringer til
HCV 3 og HCV 5:
Tilbehør Illustration Beskrivelse Varenr.
HRC 2 Trådløs fjernbetjening med avance-
rede muligheder, fx:
•Behovsstyring
•Ugeprogrammering
•Bortrejst
•Natsænkning med mulighed for
luftmængde-reduktion
•Visning af RH%- og CO2-niveau
•Justering af diverse setpunkter
•Alarmer
065373
Fortsættes på næste side

15
060793 • Version 1.2 • 26.04.2011

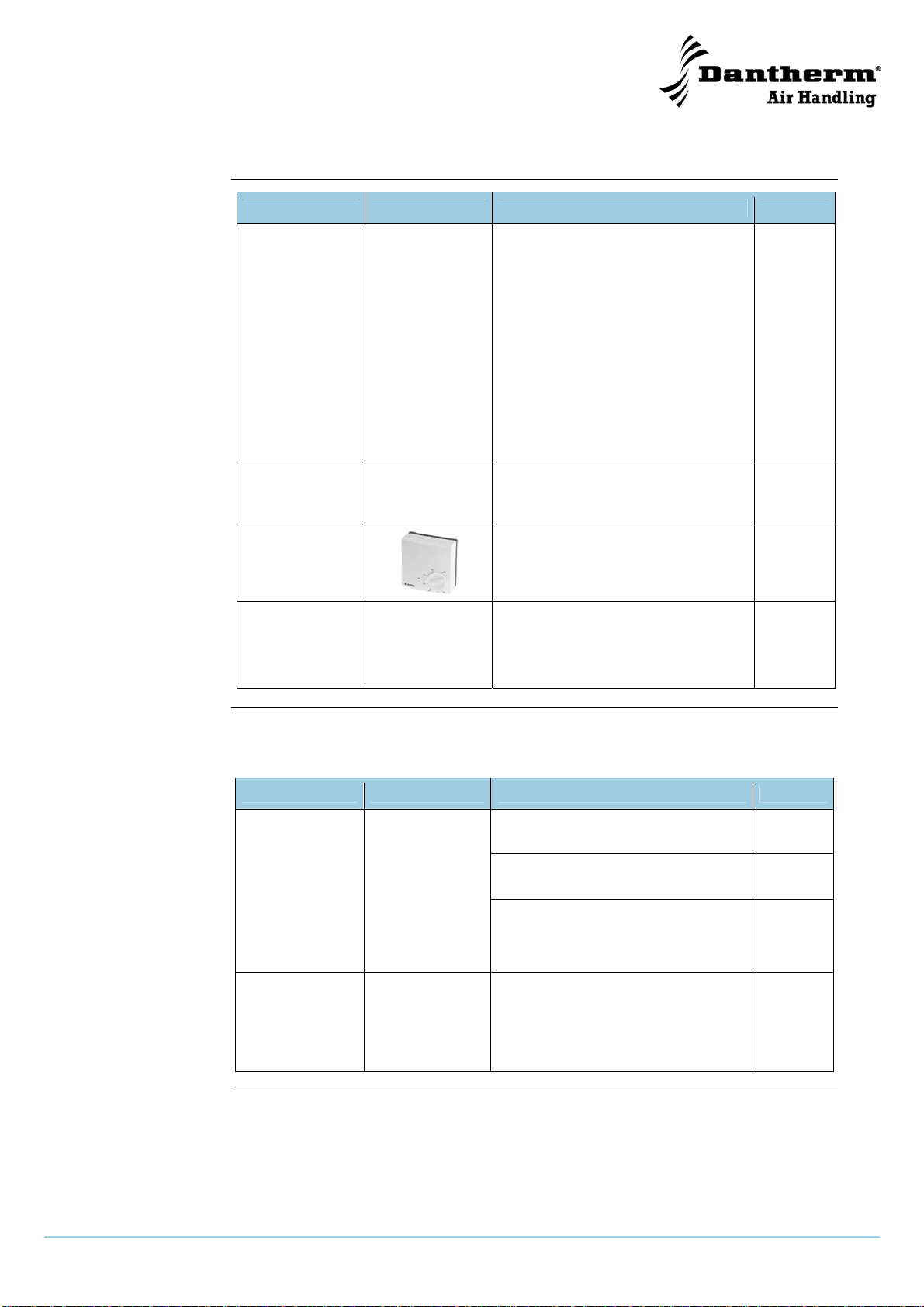

Tilbehør, fortsat
Styringer, fortsat Tilbehør Illustration Beskrivelse Varenr.
HAC 1
Boks til tilslutning og styring af til-
behørsdele som fx:
•Varmeflader
•Køleflader
•Kanalspjæld
•Stopfunktion
•Brandtermostat
•CO2sensor
•Hygrostat
•Alarmer
063857
Strømforsyning
(spjældstyring)
230 V AC/24 V DC strømforsyning,
10 W. Bruges sammen med HAC 1
til styring af spjældmotorer
064885
Hygrostat
Til måling af fugt i vådrum.
Kobles til HAC 1. Aggregatet kan
styre efter den målte fugt.
516301
CO2sensor
Måling af CO2
Kobles til HAC 1. 063874
Varmeflader Komplet liste med illustration, beskrivelse og varenummer for tilgængelige varmeflader
til HCV 3 og HCV 5:
Tilbehør Illustration Beskrivelse Varenr.
Eftervarmefladesæt, Ø 125, komplet.
Skal kobles til HAC 1 063843
Eftervarmefladesæt, Ø 160, komplet.
Skal kobles til HAC 1 063851
Eftervarmeflade
(vand)
Eftervarmefladesæt, Ø 250, komplet.
Skal kobles til HAC 1 063852
Transformer
Transformer 230/240 V, komplet 066620
Fortsættes på næste side

16
Tilbehør, fortsat
Varmeflader, fortsat Tilbehør Illustration Beskrivelse Varenr.
For-/eftervarmesæt, 900 W,
Ø 125 mm, 0-10 V-styret.
Skal kobles til HAC 1
063898
For-/eftervarmesæt, 1200 W,
Ø 160 mm, 0-10 V-styret.
Skal kobles til HAC 1
063899
For-/eftervarmesæt, 1800 W,
Ø 250 mm, 0-10 V-styret.
Skal kobles til HAC 1
063900
For-/eftervarmesæt, 900 W,
Ø 125 mm, stand alone 063853
For-/eftervarmesæt, 1200 W,
Ø 160 mm, stand alone 063854
For-/eftervarme-
sæt (elektrisk)
For-/eftervarmesæt, 1800 W,
Ø 250 mm, stand alone 063855
Filtre Komplet liste med illustration, beskrivelse og varenummer for tilgængelige filtre til HCV
3 og HCV 5:
Tilbehør Illustration Beskrivelse Varenr.
G4 filtersæt Standardfilter, leveres i
sæt a 2 stk. HCV 3 HCV 5 063468 063469
F7 pollenfilter-
sæt Ekstra fint filter, som fil- trerer mindre partikler,
herunder pollen.
1 stk. F7 leveres sam-
men med 1 stk. G4
HCV 3
HCV 5 063446 063447

17
060793 • Version 1.2 • 26.04.2011
Fejlfindingsvejledning
Alarmer Lokaliser problemet i venstre kolonne og følg instruktioner mod højre:
Alarm Årsag Handling
Gul lysdiode (30/min) og
biplyd. Filtrene trænger til efter- syn/udskiftning. Skift filtre og nulstil filterti- meren på aggregatet. Se
”Forebyggende vedlige-
holdelse”, side 13.
Rød, permanent lysdiode
og biplyd.
Rød, blinkende lysdiode
(30/min) og biplyd.
Aggregatet har en elektrisk
fejl. Kontakt din installatør.
Rød, blinkende lysdiode
(120/min) og biplyd. Der er mål en unormal høj eller lav temperatur i ag-
gregatet.
Afbryd strømmen til ag-
gregatet. Kontroller at der
ikke er brand eller røg i
huset. Kontakt din installa-
tør.
Hvis aggregatet er stoppe
pga. kuldetemperatur, kan
aggregatet startes vha. in-
stallatørdrift, se ”Betjening”
side 12
Fejl Lokaliser problemet i venstre kolonne og følg instruktioner mod højre:
Fejl Årsag Handling
Aggregatet kører ikke, og
der er ikke lys i kontrolpa-
nelet.
Strømmen er ikke tilsluttet. Kontrollér at strømkablet
er monteret korrekt.
Der er vand omkring/under
aggregatet. Aggregatet er ikke installe- ret korrekt. Aggregatet kan
være blevet utæt under
drift pga. stoppet afløb.
Kontroller og rengør dræn-
slangen. Monter den igen
iht. vejledningen i installa-
tionsvejledningen.
Hvis ikke dette hjælper
kontakt da din installatør.
Gener Lokaliser problemet i venstre kolonne og følg instruktioner mod højre:
Gene Årsag Handling
Ventilatortrin 4 er aktiveret.
(kun beregnet brug i kortere
tid).
Skru ned for aggregatet til
Ventilatortrin 1,2, 3 eller akti-
ver automatisk behovsstyring.
Aggregatet støjer
unormalt.
Installationen er ikke udført
korrekt. Kontakt din installatør for at få indreguleret aggregatet kor-
rekt.
Fortsættes på næste side

18
Fejlfindingsvejledning, fortsat
Gener, fortsat Gene Årsag Handling
Aggregatet er en HCV 3, som
ikke har indbygget bypass-
modul.
Der er ingen fejl.
Udeluften bliver muligvis var-
met op, før den kommer ind i
huset.
Kontakt din installatør.
Aggregatet køler
ikke nok.
Temperaturne ligger udenfor
de fastlagte grænser, som
skal være opfyldt for at opnå
køling med bypass. Se også
afsnittet ”Setpunkter” i installa-
tionsvejledningen.
Tryk på manuel bypass og op-
nå køling de næste 6 timer.
Uensartet drift,
med stor variation
på luftmængden.
Aggregatet er sandsynligvis
sat til automatisk behovssty-
ring, hvilket vil variere på luft-
mængden efter behovet i boli-
gen, og den relative fugtighed
i udeluften.
Sæt evt. aggregatet i manuel
drift og vælg det ventilatortrin,
som passer til behovet (nor-
malt Ventilatortrin 3). Det fra-
rådes dog at køre med en
luftmængde, som konstant lig-
ger under det, som bygningen
kræver iht. nationale lovkrav,
da der er risiko for fugtskader
og forringet luftkvalitet.
Boligen bliver unø-
digt udtørret. Aggregatet kører måske med for stort luftskifte, i forhold til
boligens størrelse og anven-
delse.
Indstil aggregatet til automa-
tisk drift, eller skru ned på
Ventilatortrin 2 eller 1 i manuel
drift.
Ventilatortrin 2 eller 1 an-
befales kun for en begrænset
periode.
Forvent at det tager nogle
døgn at hæve fugtigheden i
hjemmet, hvis det er meget
tørt.
Hvis det ikke hjælper, kontakt
da din installatør for at få ju-
steret luftmængderne.
Der er fugt på ind-
vendig side af ru-
der og andre kolde
flader (efterår, vin-
teren, forår).
Luftskiftet er for lille eller også
er fordelingen uheldig, så de
kritiske rum får for lidt luft.
Indstil aggregatet til automa-
tisk behovsstyring, så den au-
tomatisk kan holde fugtighe-
den på et passende niveau.
Lad ikke aggregatet køre kon-
stant på Ventilatortrin 1 eller 2
i manuel drift, da det ikke er
sikkert, at det rækker til at hol-
de fugtigheden langt nok ne-
de, når fugtbelastningen af bo-
ligen er stor.
Fortsættes på næste side
