Danze Parma User manual

Dual Kitchen Faucet
Grifo para cocina a
función doble
Robinet de cuisine à
fonction double
PARMA™
Model / Modelo / Modèle
Toll free service / Linea telefónica gratis / Numéro sans frais
D423058
User Guide
Guido para operacion
Guide d'operation
US: 1-888-328-2383
Canada: 1-800-487-8372

®
About This Guide
1
About your Faucet
• Operates hands-free or with single control handle
• Durable, smooth operating ceramic disc valve
• Brass vegetable spray
• AC or DC power
• Timed shut-off hands-free operation
• Includes hook-up hoses and fittings
• For DC hook-up: uses four C type batteries, not included
• Includes a step-by-step installation demonstration video in DVD format
Congratulations on your purchase of the Danze Parma Dual Kitchen faucet with spray. This faucet
is designed to operate using the standard single control manual valve, or automatically without the
need to touch a faucet part to start and stop the faucet stream. The hands free mode delivers water
through the spout at a predetermined temperature, and will automatically shut off (you can set the
timing), by activating the sensor located on the spout. When you have greasy or dirty hands, now
you can start and stop the water without soiling the handle.
The guide is in English, Spanish and French languages for your convenience.
Before you begin , we recommend you review the installation steps as this faucet is unique.
Table of Contents
PG
1
English section
Spanish section
French section
7
13
© 2009 Danze, Inc. All rights reserved.

®2
Hands Free Operation
1. After the unit has been installed, before turning on the unit, make sure that there is no obstruction in directly in front of the sensor lens. Then turn it
on by pressing the ON-OFF switch on the control box to ON (I). Note: do NOT activate the waterflow until the led sensor light turns off ( for 10
seconds or so).
2. For hands-free operation, the waterflow can be turned on by placing a hand (or other object) briefly in front of the electronic sensor (within about
3”) . The red indicator LED sensor light will blink and the waterflow will turn on and stay on for a factory-programmed 30 seconds.
3. If the user wishes to stop the waterflow, simply place a hand in front of the sensor a second time. Again, the LED sensor light will blink and the
waterflow will turn off.
You can set the temperature of the water for hands free operation by adjusting
the temperature control knob on the control box. Note: Be sure to have the
manual faucet lever turned off or it will interfere with this setting.

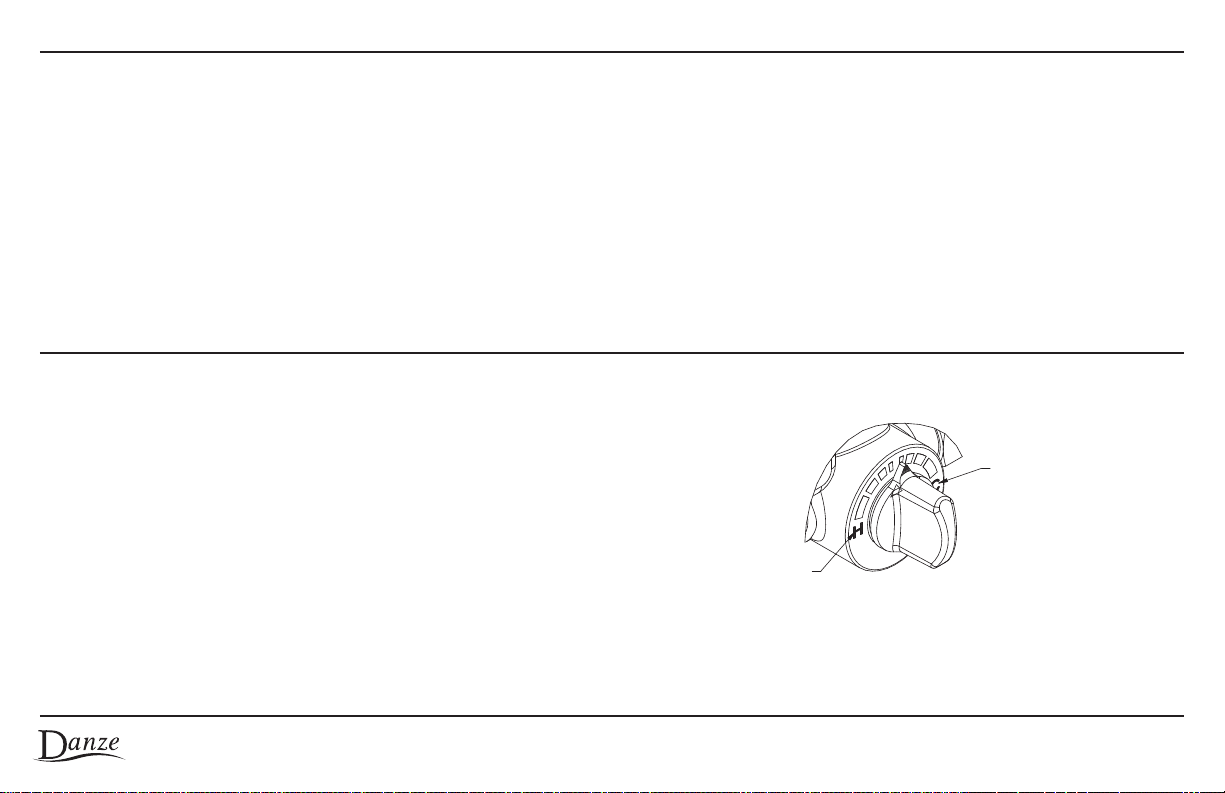

Setting Temperature For Hands Free Operation
Hot
Cold
© 2009 Danze, Inc. All rights reserved.

®3
• locate the ON-OFF switch on the control box and switch to OFF (O) for a period of 5 seconds... then switch back to ON (I).
• When the red light flashes continuously, the batteries need to be changed
• Remove the sensor control box cover by unscrewing the left hand screw
• Carefully unplug and remove the battery pack
• Remove old batteries and install 4 fresh “C” sized batteries (taking care to
observe the required battery polarity) into the battery pack
• Re-insert battery pack into the sensor control box cavity and re-connect plug
• Re-install sensor control box cover taking care not to pinch wires.
• Turn on faucet by pushing ON-OFF switch to ON (1).
• You can program the flow time during the first 5 seconds after the power is switched on. During this 5 seconds a red light in the sensor
window will turn on and stay lit for a 5 second period. To program, place your hand in front of the sensor while the light is on.
• As you keep your hand in front of the sensor the light will begin to blink at one second intervals. Each blink will account for a 5 second
automatic run time (e.g. 4 blinks = 20 seconds). The maximum flow time is at 45 seconds or 9 blinks.
Note: beyond 9 blinks the unit will set the maximum flow time (45 seconds).
• After the desired number of blinks, remove the hand, wait a few seconds and the sensor will blink 3 times to confirm the new run time.
• On power-off conditions the last programmed parameters are retained in memory.
How To Change Flow-time Of Hands Free Operation
Changing Batteries
© 2009 Danze, Inc. All rights reserved.

®
Care + Maintenance
4
Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically with a soft cloth.
Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.
Hands Free Operation Trouble Shooting Guide
Confirm that the faucet is working properly in manual mode by operating the manual water handle. If the water flow can be properly
turned on and off, turn off the manual activation and proceed to check the automatic functions as shown below.
An object is within detection range but there is no water flow and the red light is not lit.
• Turn the power off and on using the NO-OFF switch on the sensor control box and confirm result.
• If the red light is still not lit, check the electronic power connections (AC plug in/battery/battery connection)
1.
An object is detected and the red light is on but there is no water flow.
• Check all water connections
• Check the electronic connections on control box under sink
• Check the filter on the solenoid valve and clean as necessary
• Check the spout nozzle and clean as necessary
2.
There is no object within detection range, the red light is on but the water flows continuously.
• Check to see whether the manual valve handle is open
• Check all water connections
• Check the solenoid valve electronic connections
3.
Trouble-Shooting
Aerator leaks or has an inconsistent water flow pattern.
• Remove aerator to check rubber packing or replace the aerator.
1.
© 2009 Danze, Inc. All rights reserved.

®5
Hands Free Operation Trouble Shooting Guide
There is no object within the detection range but the red light is continuously on.
• After first turning the unit on it will go into programming mode automatically for a few seconds. The light will turn off automatically
after a few seconds.
• The unit is sensing a stationary object in front of the lens. This object may not be obvious to the user. The unit will reprogram itself
and the light will turn off after a few seconds.
• If the light stays on indefinitely, the electronic module may be faulty
4.
The solenoid valve appears to be functioning incorrectly
• Check all water connections
• Check solenoid valve electronic connections
• When placing a hand in front of the sensor, check whether there is an audible “click” from the solenoid valve
• Check the filter on the solenoid valve and clean as necessary
• Change the solenoid valve
5.
The water flow is too low
• Check to make sure that the hot/cold inlet valves are fully open
• Check the filter on the solenoid valve and clean as necessary
• Check the spout nozzle and clean as necessary
6.
The mixed water does not have the desired temperature
• Turn the handle on the water mixer to change temperature – more towards the red or blue range if the mixed water temperature is
too cold or too hot.
• Check hot and cold water hoses for proper connection
7.
Hands free activated water run time
• See installation instructions
8.
© 2009 Danze, Inc. All rights reserved.

®
Warranty + Support
6
Danze faucets are covered by a manufacturer's "limited lifetime" warranty for manufacturing defects.
Tech Support
Toll Free Service Line
US : 1-888-328-2383
Canada : 1-800-487-8372
Website : www.danze.com

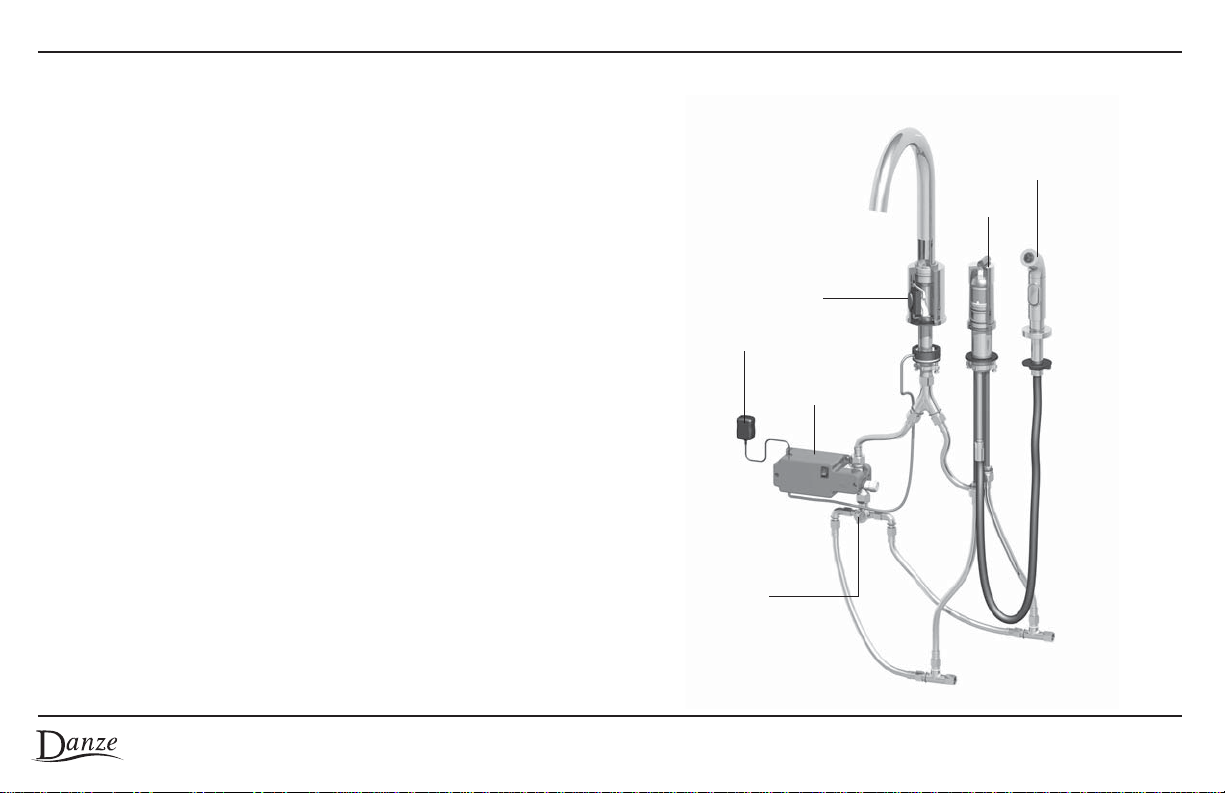

Hands Free Sensor
Optional AC
Hand Control
Brass Vegetable Spray
Hands Free
Control Box
Hands Free
Hot/Cold Mixing Valve
© 2009 Danze, Inc. All rights reserved.

®
Garantía y apoyo
12
Los grifos Danze están protegidos por una garantía del fabricante, limitada, de por vida, que cubre defectos de fabricación.
Apoyo técnico
Línea telefónica gratis
US : 1-888-328-2383
Canada : 1-800-487-8372
Website : www.danze.com
Activación automática
AC Optativo
Control
manual
Rociador de vegetales de bronce
Caja de control para
mecanismo automático
Válvula mezcladora del
agua fría y caliente de
funcionamiento automático
© Danze Inc. 2009. Todos los derechos reservados.

®11
Guía para la solución de problemas con la activación automática
No hay ningún objeto dentro del área de detección pero la luz roja se mantiene encendida.
• Al encenderse, la unidad entra automáticamente en la modalidad de programación durante unos segundos. A los pocos segundos,
la luz se apagará automáticamente.
• El sensor detecta un objeto frente al lente que no es evidente al usuario. La unidad se reprogramará a si misma y la luz se apagará
en unos pocos segundos.
• Si la luz roja continúa encendida, puede ser indicación de que el módulo electrónico funciona mal.
4.
La válvula solenoide parece no funcionar bien.
• Revise todas las conexiones de del agua.
• Revise las conexiones electrónicas de la válvula solenoide.
• Al poner la mano frente al sensor, escuche si hay un “clic” de la válvula solenoide.
• Revise el filtro de la válvula solenoide y límpielo si fuera necesario.
• Cambie la válvula solenoide.
5.
El flujo de agua es escaso.
• Cerciórese de que las entradas de agua caliente y fría en las válvulas estén completamente abiertas.
• Revise el filtro de la válvula solenoide y límpielo si fuera necesario.
• Revise el vertedor del grifo y límpielo si fuera necesario.
6.
La combinación de agua fría y caliente no da la temperatura deseada.
• Gire la llave el mezclador de agua para cambiar la temperatura (hacia el rojo si la temperatura es muy fría y hacia el azul si es
muy caliente).
• Revise las conexiones de las mangueras para el agua fría y caliente.
7.
Activación automática - duración del flujo de agua.
• Vea las instrucciones de instalación.
8.
© Danze Inc. 2009. Todos los derechos reservados.

®
Cuidado y mantenimiento
10
Este grifo está construido para muchos años de funcionamiento sin necesidad de arreglos. Mantenga su apariencia como nueva
limpiándolo periódicamente con un trapo suave. Evite usar limpiadores abrasivos, lana de acero o productos químicos fuertes porque
arruinarán el acabado y anularán la garantía.
Guía para la solución de problemas con la activación automática
Confirme que el grifo esté funcionando bien durante la función manual. Si al abrir la llave el agua fluye bien y se puede abrir y cerrar
sin problemas, cierre la operación manual y revise la operación automática como se indica más abajo.
Hay un objeto frente al ojo del sensor dentro de la distancia de detección, pero no se enciende la luz roja ni sale el agua.
• Desconecte la corriente eléctrica o batería y use el interruptor “ON-OFF” para confirmar que está desconectada.
• Si no se enciende la luz roja, revise la conexión eléctrica o de la batería.
1.
El sensor detecta el objeto, se enciende la luz roja, pero no sale el agua.
• Revise todas las conexiones del agua.
• Revise las conexiones electrónicas de la válvula solenoide.
• Revise el filtro de la válvula y límpielo si fuera necesario.
• Revise el vertedor del grifo y límpielo se fuera necesario.
2.
No hay ningún objeto dentro de área de detección pero la luz roja está encendida y el agua corre constantemente.
• Fíjese si está abierta la válvula manual.
• Revise todas las conexiones del agua.
• Revise las conexiones electrónicas de la válvula solenoide.
3.

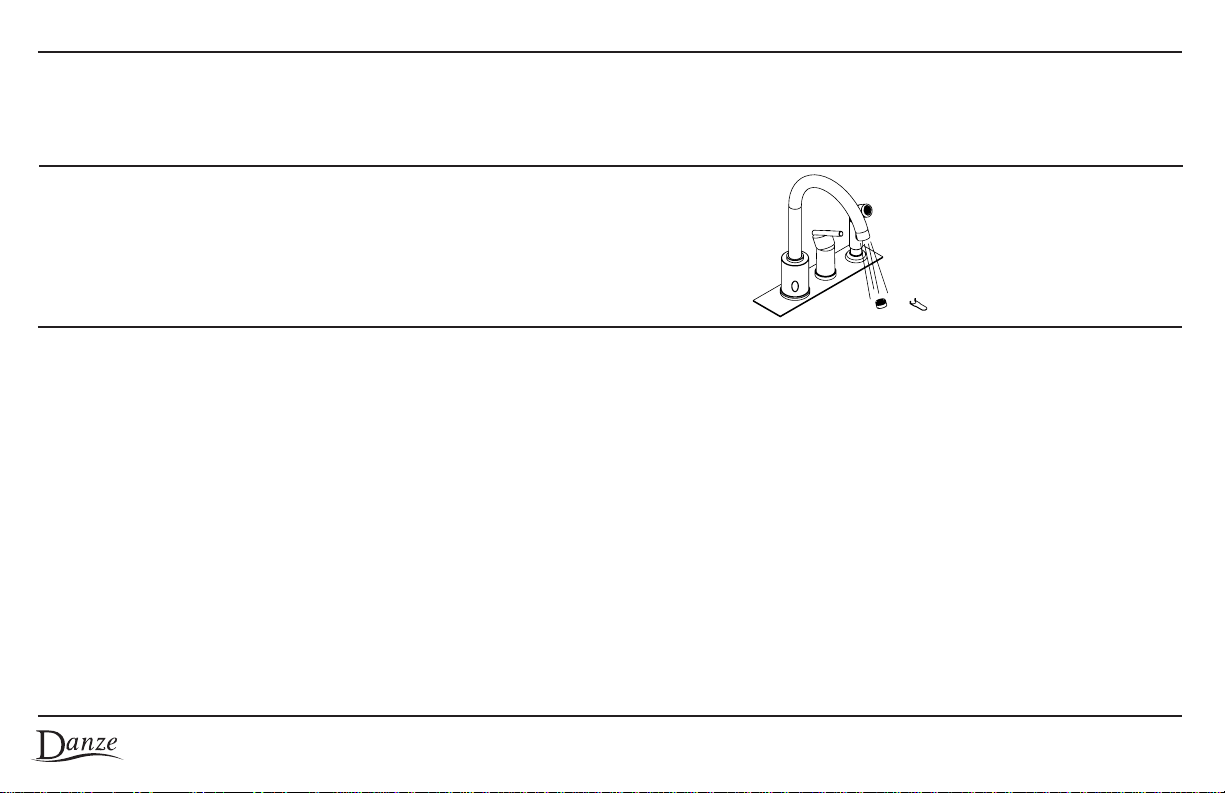

Guía de Solucionar Problemas
El aireador gotea o tiene un flujo de agua desparejo.
• Remueva el aireador y revise el empaque de goma, o cambie el aireador.
1.
© Danze Inc. 2009. Todos los derechos reservados.

®9
• Ubique el interruptor “ON-OFF” en la caja de control y póngalo en “OFF” (O) durante 5 segundos. Luego, vuelva a ponerlo en “ON”.
• Cuando el sensor emite una luz intermitente continua, significa que hay que
cambiar las baterías.
• Remueva la cubierta de la caja de control donde se encuentran las baterías,
destornillando el tornillo de la izquierda.
• Desconecte y remueva el cartucho de baterías.
• Reemplace las baterías viejas del cartucho colocando baterías “C” nuevas,
teniendo en cuenta la polaridad.
• Vuelva a colocar el cartucho en la caja de control y reconéctela.
• Vuelva a colocar la tapa de la caja de control, tiendo cuidado de no pellizcar
los cables.
• Abra el grifo poniendo el interruptor en “ON” (1).
• Puede reprogramar el tiempo de flujo durante los primeros cinco segundos después de haber puesto el sensor en “ON”. Durante esos 5
segundos, aparecerá una luz roja en el ojo del sensor. Para reprogramarlo, ponga la mano frente a la luz roja.
• Mientras tiene la mano frente al sensor, éste emitirá una luz intermitente a intervalos de un segundo. Cada parpadeo de la luz cuenta por 5
segundos (por ejemplo, 4 parpadeos equivalen a 20 segundos). El tiempo máximo de flujo es de 45 segundos, o sea 9 parpadeos. NOTA:
Aunque continúe la luz intermitente, esto no cambiará el tiempo máximo de flujo.
• Cuando establezca el tiempo deseado, saque la mano que tiene frente al sensor y espere unos segundos. La luz parpadeará 3 veces para
confirmar el cambio.
• La memoria del sensor retiene la última programación, aun si está desenchufado.
Cambio de la duración del flujo de agua
Cambio de baterías
© Danze Inc. 2009. Todos los derechos reservados.

®8
Activación con sensor
1. Una vez instalada la unidad, asegúrese de que no haya ninguna obstrucción frente al lente del sensor. Enciéndalo poniendo el interruptor de la
caja de control en”ON” (I). NOTA: No active la salida de agua hasta que la luz del sensor se apague (unos 10 segundos).
2. Para abrir el agua sin usar las manos, pase brevemente la mano o algún otro objeto a 3” frente al sensor electrónico. El indicador LED del sensor
emitirá una luz intermitente y fluirá el agua por 30 segundos (por programación de fábrica).
3. Para parar el flujo del agua, simplemente ponga la mano frente al sensor. El indicador LED emitirá otra vez una luz intermitente y parará el flujo
de agua.
Para fijar la temperatura del agua para la operación del sensor, ajuste la
perilla de control en la caja de control. NOTA: Cerciórese de que la llave del
grifo esté cerrada, de lo contrario interferirá con la fijación de la temperatura.
Fijación de la temperatura para la activación automática
Caliente
Fría
© Danze Inc. 2009. Todos los derechos reservados.

®
Guía del usuario
7
Información sobre el grifo
• Deja las manos libres o se puede usar con una sola manija de control
• Válvula de disco cerámico, pareja, durable
• Rociador para cocina de bronce
• Corriente alterna o continua
• Cierre automático que deja las manos libres
• Incluye mangueras de conexión y accesorios
• Funciona con 4 pilas tipo C (no incluye las pilas)
• Incluye un video de demostración de las etapas de instalación en formato DVD
Lo felicitamos por la compra del grifo de cocina con rociador Danze Parma, de doble activación.
Este grifo funciona en forma manual usando una válvula de control simple, o en forma automática
por medio de un sensor, que no requiere el uso de las manos para abrir o cerrar el agua. Cuando
se opera en forma automática, el agua sale a una temperatura predeterminada, y si se ha fijado
el tiempo de funcionamiento de antemano, se cierra activando el sensor que se encuentra en el
vertedor del grifo. Si no tiene las manos limpias, igual puede abrir y cerrar el agua sin ensuciar la
llave.
Para su conveniencia, publicamos este manual en inglés, español y francés.
Antes de comenzar le recomendamos que lea el proceso de instalación ya que este grifo es distinto
a los demás.
Contenido
Página
1
Inglés
Español
Francés
7
13
© Danze Inc. 2009. Todos los derechos reservados.

surprize! / ¡Sorpresa! / surprise!

®
Garantie et soutien
18
Les robinets Danze sont couverts par une « garantie à vie » du fabricant contre tout vice de fabrication.
Soutien technique
Numéro sans frais
Etats-Unis : 1-888-328-2383
Canada : 1-800-487-8372
Website : www.danze.com
Capteur mains libres
CA facultatif
Commande
manuelle
Douchette en laiton
Boîte de commande
mains libres
Robinet de mélange eau
chaude/froide mains libres
© 2009 Danze, Inc. Tous droits réservés.

®17
Guide de dépannage du fonctionnement mains libres
Aucun objet ne se trouve dans l’étendue de détection, mais le voyant rouge est allumé de façon continue.
• La première fois que l’on met le dispositif en marche, il est automatiquement en mode de programmation, ce qui dure quelques
secondes. Le voyant s’éteint automatiquement après quelques secondes.
• Le capteur détecte un objet immobile devant la lentille. Cet objet peut d’abord passer inaperçu aux yeux de l’utilisateur. Le dispositif
se reprogrammera et le voyant s’éteindra après quelques secondes.
• Si le voyant reste allumé indéfiniment, le module électronique peut être défectueux.
4.
La vanne électromagnétique semble fonctionner incorrectement.
• Vérifier tous les raccordements d’eau.
• Vérifier les raccordements électroniques à la vanne électromagnétique.
• Lorsqu’on place sa main devant le capteur, vérifier si un clic provenant de la vanne électromagnétique se fait entendre.
• Vérifier le filtre de la vanne électromagnétique et nettoyer, si nécessaire.
• Remplacer la vanne électromagnétique.
5.
Le débit d’eau est trop faible.
• Vérifier que les robinets d’entrée d’eau chaude/d’eau froide sont complètement ouverts.
• Vérifier le filtre de la vanne électromagnétique et nettoyer, si nécessaire.
• Vérifier l’embout du bec et nettoyer, si nécessaire.
6.
Le mélange d’eau n’est pas à la température requise.
• Tourner la manette du mélangeur d’eau pour modifier la température – vers la zone rouge si la température est trop froide ou vers
la zone bleue si la température est trop chaude.
• Vérifier que les tuyaux d’eau chaude et d’eau froide sont bien raccordés.
7.
Durée de l’écoulement d’eau actionné par le fonctionnement mains libres.
• Consulter les instructions d’installation.
8.
© 2009 Danze, Inc. Tous droits réservés.

®
Entretien
16
Votre nouveau robinet est conçu pour fonctionner sans problème, des années durant. Pour qu’il conserve la même apparence qu’à
l’état neuf, on doit le nettoyer périodiquement à l’aide d’un chiffon doux. Éviter les nettoyants abrasifs, la laine d’acier et les produits
chimiques forts, car ces derniers terniront le fini, ce qui annulera votre garantie.
Guide de dépannage du fonctionnement mains libres
Vérifier que le robinet fonctionne correctement en mode manuel en actionnant la manette d’eau manuelle. Si l’on peut ouvrir et fermer
l’eau correctement, fermer l’actionnement manuel et procéder à la vérification des fonctions automatiques, comme il est indiqué ci-dessous.
Un objet se trouve dans l’étendue de détection, mais l’eau ne s’écoule pas et le voyant rouge n’est pas allumé.
• Ouvrir et fermer l’alimentation électrique à l’aide de l’interrupteur de la boîte de commande du capteur et observer le résultat.
• Si le voyant rouge ne s’allume toujours pas, vérifier les raccordements électroniques d’alimentation (branchement
CA/pile/raccordement de pile).
1.
Le capteur détecte un objet et le voyant rouge s’allume, mais l’eau ne s’écoule pas.
• Vérifier tous les raccordements d’eau.
• Vérifier les raccordements électroniques à la vanne électromagnétique.
• Vérifier le filtre de la vanne électromagnétique et nettoyer, si nécessaire.
• Vérifier l’embout du bec et nettoyer, si nécessaire.
2.
Aucun objet ne se trouve dans l’étendue de détection, le voyant rouge est allumé et l’eau s’écoule continuellement.
• Vérifier si la manette du robinet manuel est ouverte.
• Vérifier tous les raccordements d’eau.
• Vérifier les raccordements électroniques à la vanne électromagnétique.
3.
Dépannage
Le brise-jet fuit ou le jet d’eau s’écoule inégalement.
• Enlever le brise-jet pour vérifier le joint de caoutchouc ou remplacer le brise-jet.
1.
© 2009 Danze, Inc. Tous droits réservés.

®15
• Repérer l’interrupteur sur la boîte de commande, le fermer (O) durant 5 secondes… puis l’ouvrir à nouveau (I).
• Lorsque le voyant rouge clignote de façon continue, les piles doivent être remplacées.
• Enlever le couvercle gauche de la boîte de commande du capteur ; pour ce faire,
dévisser la vis de gauche.
• Débrancher délicatement le bloc-piles et l’enlever.
• Ôter les vieilles piles et installer 4 piles C neuves (en prenant soin de respecter la
polarité indiquée) dans le bloc-piles.
• Réinsérer le bloc-piles dans le logement de la boîte de commande du capteur et
brancher la fiche à nouveau.
• Réinstaller le couvercle de la boîte de commande du capteur en prenant soin de ne
pas pincer les fils.
• Mettre le capteur du robinet en marche en ouvrant l’interrupteur (I).
• Vous pouvez programmer la durée de l’écoulement d’eau durant les cinq premières secondes qui suivent l’ouverture de l’interrupteur. À ce moment,
le voyant rouge de la fenêtre du capteur sera allumé et le restera pendant 5 secondes. Pour effectuer la programmation, placer sa main devant le
capteur alors que le voyant est allumé.
• Tandis qu’on laisse sa main devant le capteur, le voyant se mettra à clignoter à intervalles de une seconde. Chaque clignotement représente une
durée de fonctionnement de 5 secondes (par exemple, 4 clignotements = 20 secondes). La durée maximum de l’écoulement est de 45 secondes ou 9
clignotements. Remarque : Après 9 clignotements, l’appareil programmera la durée de fonctionnement maximum (45 secondes).
• Retirer sa main lorsque le nombre désiré de clignotements est atteint. Attendre quelques secondes, puis le capteur clignotera 3 fois pour confirmer la
programmation de la nouvelle durée d’écoulement.
• Si l’on ferme l’interrupteur, les derniers paramètres programmés seront conservés en mémoire.
Modification de la durée de l’écoulement d’eau en mode mains libres
Remplacement des piles
© 2009 Danze, Inc. Tous droits réservés.

®14
Fonctionnement mains libres
1. Lorsque l’installation du dispositif est terminée s’assurer, avant de le mettre en marche, qu’il n’y a aucune obstruction directement devant la lentille
du capteur. Mettre ensuite le dispositif en marche en plaçant l’interrupteur à (I). Remarque : Attendre que le voyant du capteur s’éteigne avant
d’actionner l’écoulement d’eau (soit environ 10 secondes).
2. En mode de fonctionnement mains libres, on peut faire couler l’eau en plaçant brièvement sa main (ou un autre objet) devant le capteur électronique
(à environ 7 cm – 3 po de distance). Le voyant rouge du capteur clignotera et l’eau s’écoulera durant 30 secondes (selon le réglage de l’usine).
3. Si l’utilisateur désire arrêter l’écoulement d’eau, il suffit de plaçer sa main devant le capteur une deuxième fois. Le voyant du capteur clignotera à
nouveau et l’eau cessera de couler.
Vous pouvez régler la température de l’eau lors du fonctionnement mains libres
à l’aide du bouton de commande de la boîte de commande. Remarque :
S’assurer que le levier de robinet manuel soit fermé à ce moment pour ne pas
fausser le réglage.
Réglage de la température pour le fonctionnement mains libres
Chaud
Froid
© 2009 Danze, Inc. Tous droits réservés.

®
À propos de ce guide
13
À propos de votre robinet
• Fonctionnement mains libres ou à une seule manette de commande
• Robinet à disque en céramique durable, au fonctionnement uniforme
• Douchette de cuisine en laiton
• Courant alternatif ou continu
• Fonctionnement mains libres à l’arrêt minuté
• Comprend les boyaux de connexion et les raccords
• Pour la connexion CC : nécessite 4 piles de type C, non comprises
• Comprend une vidéo de démonstration des étapes d’installation en format de DVD
Nous vous félicitons d’avoir acheté un robinet double Parma Danze pour évier, avec douchette. Ce
robinet est conçu pour fonctionner manuellement grâce à la commande de régulation ordinaire ou
automatiquement sans qu’il soit nécessaire de lui toucher pour déclencher ou arrêter le jet. Le mode
mains libres permet d’actionner le capteur situé sur le bec pour ouvrir l’eau qui s’écoule du bec,
d’une température prédéterminée. L’écoulement cesse automatiquement (il est possible d’en régler
la durée). Lorsque vos mains sont sales ou graisseuses, vous pouvez ouvrir et fermer l’eau sans
souiller la manette.
Ce guide est rédigé en français, en anglais et en espagnol pour mieux vous accommoder.
Avant de débuter, nous vous recommandons de parcourir les étapes d’installation, car ce robinet
est unique.
Table des matières
P(page)
1
Section en anglais
Section en espagnol
Section en français
7
13
© 2009 Danze, Inc. Tous droits réservés.
