Danze FP4A0006 User manual

Tools needed (not included):
Outils requis (non incluse):
Herramientas necesarias (no se incluye):
Adjustable wrench
Clé réglable
Llave ajustable
Safety goggles
Lunettes protectrices
Gafas de seguridad
Silicone sealant
Enduit d’etancheite au silicone
Sellador de silicona
1
FP4A0006
Pull-Down Kitchen Faucet
Robinet de cuisine à bec rétractable
Grifo abatible para cocina
Need Help? Please call our toll-free Technical Support line at 1-800-487-8372 for additional assistance or service./
Besoin d’aide? Veuillez communiquer avec notre ligne de soutien technique sans frais à 1-800-487-8372 pour obtenir du service
ou de l’aide additionnels./¿Necesitas Ayuda? Favor de llamar a nuestro servicio de soporte técnico sin costo al 1-800-487-8372
para asistencia adicional o servicio.
Safety Tips
• When installing flexible hose, there should be no torsion or deformation; DO NOT fold into V or L
shape; DO NOT use if there are any cracks or deformations.
• The fittings should be installed by a licensed plumber.
• Cover your drain to avoid losing parts.
Conseils de sécurité
• Lorsque vous installez le tuyau flexible, il ne doit exister aucune torsion ou déformation;
NE le pliez PAS en V ou L; NE L’UTILISEZ PAS s’il existe des fissures ou déformations.
• Les raccords doivent être installés par un plombier accrédité.
• Recouvrez le drain pour éviter de perdre des pièces.
Consejos de seguridad
• Al instalar la manguera flexible, esta no debe doblarse o torcerse; NO doblar en forma de V o L;
NO usar si está agrietada o deformada.
• Estos acoplamientos deben ser instalados por un plomero con licencia.
• Cubre el drenaje para evitar que se pierdan piezas.

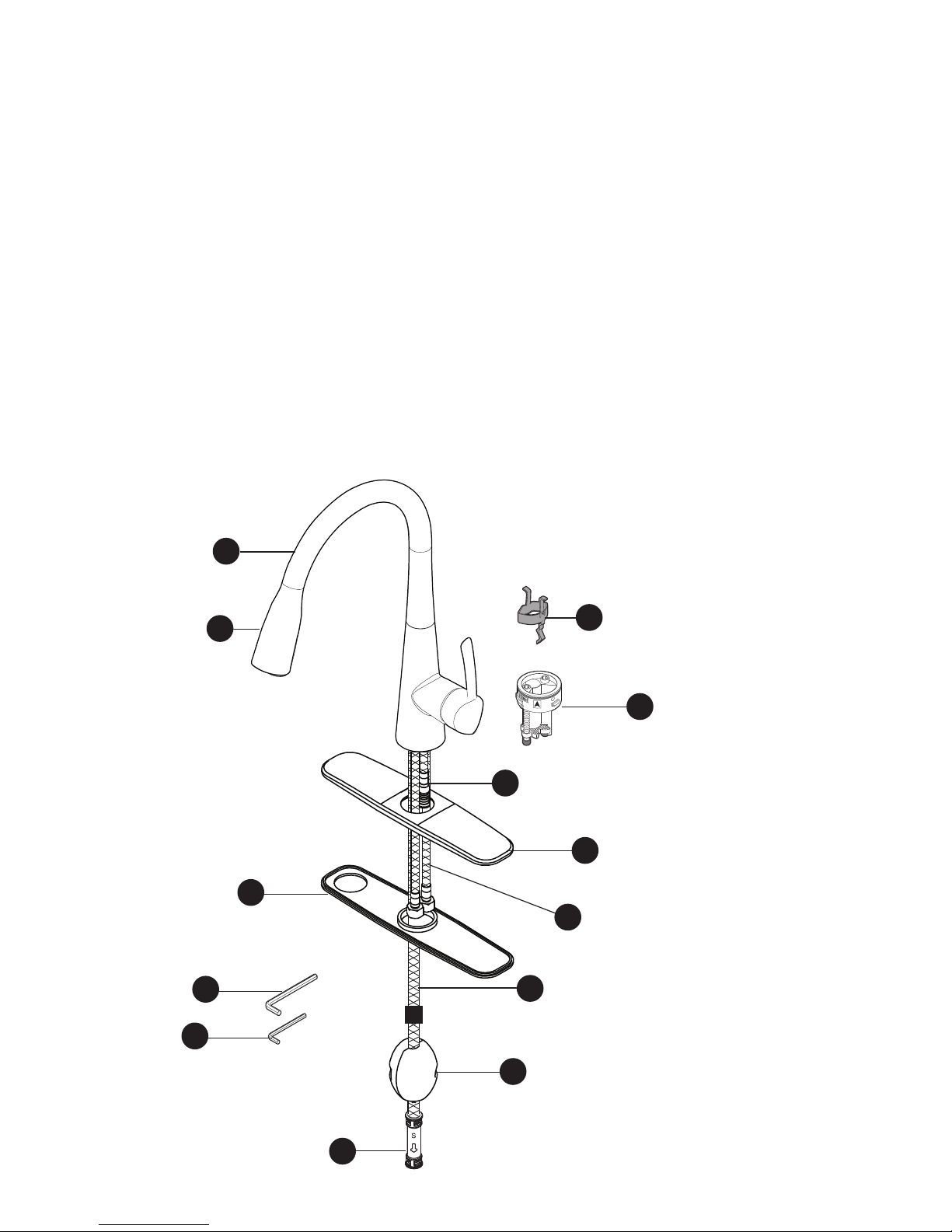

Includes/Comprend/Incluye
2
Faucet body
Corps du robinet
Cuerpo del grifo
Discharge tube
Tube d’évacuation
Tubo de descarga
Water supply line
Conduite d’alimentation en eau
Linea de suministro de agua
Deck plate
Plaque décorative
Placa de cubierta
Base
Base
Base
Base insert
Insert de base
Pieza de inserción
de la base
Putty plate
Plaque à mastic
Placa para masilla
Weight
Poids
Pesas
Quick connector
Raccord rapide
Conector rápido
A
E
K
B
D
L
M
H
J
C
I
G
F
Spray head
Tête de vaporisation
Cabezal de rociador
Spray hose
Boyau de douchette
Manguera del rociador
Hex wrench
Clé hexagonale
Llave hexagonal
Important Information
• Prior to beginning installation, turn off the cold and hot water valves and turn on the old faucet to release built-up pressure.
• When installing your new faucet, first hand-tighten the water supply line connector nuts. Then tighten the water supply line nuts
by using two adjustable wrenches. After the connection is done, inspect the hose and ensure there is no twisting or deformation.
Water will be unable to pass through hoses that are twisted or kinked and may become damaged.
Informations importantes
• Avant de commencer l’installation, fermez les valves d’eau froide et chaude et ouvrez le vieux robinet afin de libérer la pression
accumulée.
• Lors de l’installation de votre nouveau robinet, serrez d’abord à la main les écrous de connection de la conduite d’alimentation
d’eau. Ensuite, serrez les écrous des tuyaux d’alimentation en eau en utilisant deux clés à molette. Une fois connecté, inspectez le
tuyau et assurez-vous qu’il n’y a pas de torsion ou de déformation. L’eau ne pourra pas passer dans les tuyaux s’ils sont pliés ou
tordus et cela pourrait les endommager.
Información Importante
• Antes de comenzar la instalación, cierre las válvulas de agua fría y caliente, y abra el grifo anterior para liberar la presión
acumulada.
• Al instalar el nuevo grifo, primero ajuste con la mano las tuercas de conexión de la línea de suministro de agua. Luego aprieta las
tuercas de suministro de agua mediante el uso de dos llaves ajustable. Después de finalizar la conexión, inspeccione la manguera
y asegúrese de que no esté enroscada ni deformada. El agua no podrá pasar a través de mangueras enroscadas o deformadas, y
estas pueden dañarse.
Hex wrench
Clé hexagonale
Llave hexagonal

1
2
Without deck plate:/Sans la plaque de pont :
/Sin la placa de la cubierta:
Without deck plate:/Sans la plaque de pont :
/Sin la placa de la cubierta:
With deck plate:/Avec la plaque de pont :
/Con la placa de la cubierta:
With deck plate:/Avec la plaque de pont :
/Con la placa de la cubierta:
0.1cm / 1/16 in / 1/16 po min.
3.8 cm / 1-1/2 in / 1-1/2 po max.
3.5 cm / 1-3/8 in / 1-3/8 po min.
3.8 cm / 1-1/2 in / 1-1/2 po max.
3.5 cm / 1-3/8 in / 1-3/8 po min.
3.8 cm / 1-1/2 in / 1-1/2 po max.
0.1cm / 1/16 in / 1/16 po min.
2.54 cm / 1 in / 1 po max.
Check for proper thickness of sink.
Vérifiez si l’évier est d’épaisseur correcte.
Verifique el espesor apropiado del fregadero.
1
3a
2
3b
3
G
G
I

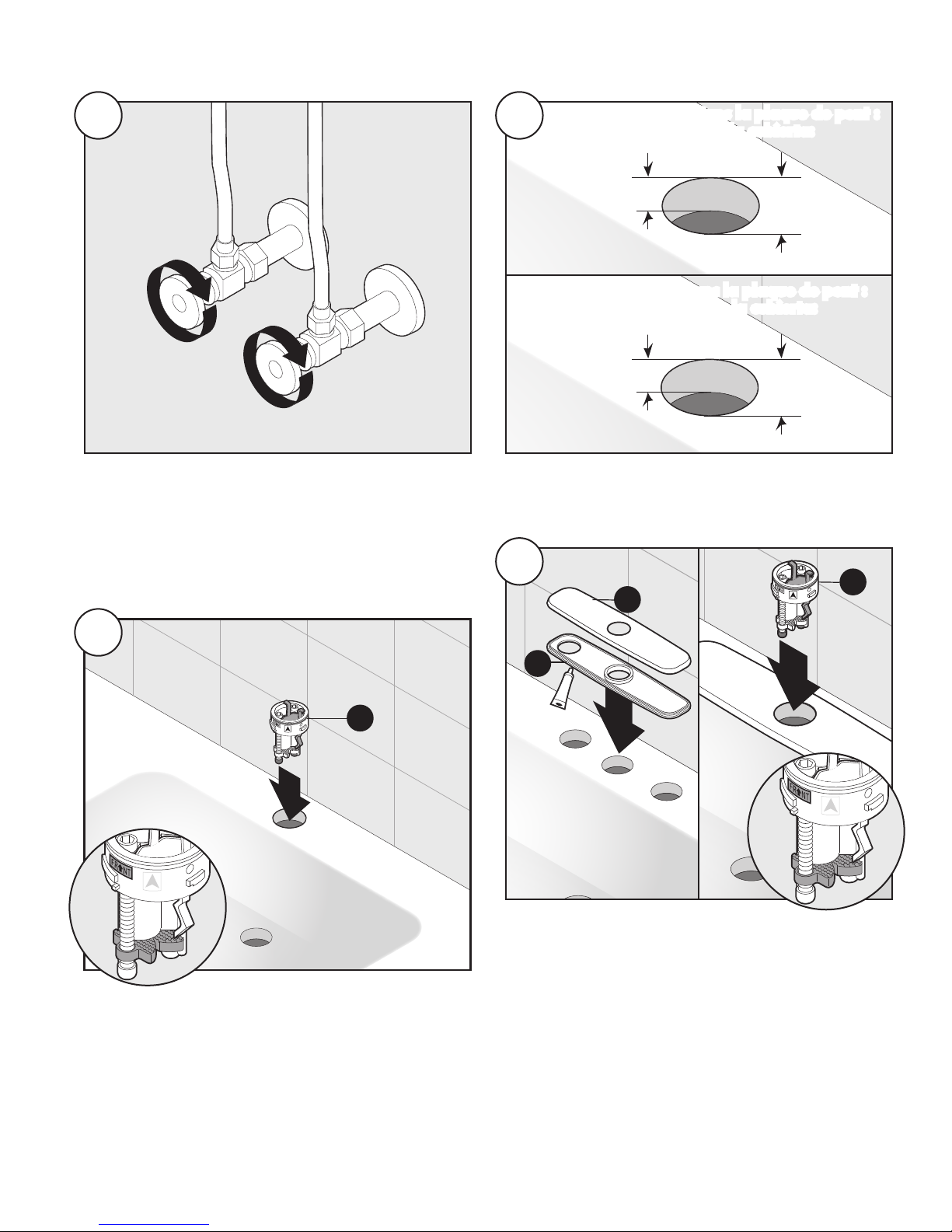

Faucet Installation/Installation du robinet/Instalar el grifo
D
Turn off water supply. Remove existing faucet and water supply
lines if necessary.
Fermez l’alimentation d’eau. Enlevez le robinet existant et les
conduites d’eau, si nécessaire.
Cierra el suministro de agua. Quite el grifo existente y las líneas
de abastecimiento de agua si es necesario.
Without deck plate installation: Rotate the two half-moon locking
nuts inward before inserting the base (G) into the sink. Insert the base
(G) into the sink.
Installation sans plaque décorative: Tournez les deux ecrous de
verrouillage en demi-lune vers l’interieur avant d’inserer le base (G) dans
l’evier. Inserez le base (G) dans l’evier.
Instalación sin la placa de la cubierta: Rota las dos contratuer-
cas de media luna hacia adentro antes de colocar la base (G) en el
fregadero. Inserte el base (G) en el fregadero.
With deck plate installation: Place a bead of clear silicone caulk (not
included) around the base of the putty plate (D). Place the putty plate (D) and the
deck plate (I) on the sink. Rotate the two half-moon locking nuts inward before
inserting the base (G) into the sink. Insert the base (G) into the sink.
Avec pose d’une plaque decorative: Mettez un peu de mastic a
base de silicone (non compris) autour de la plaque decorative (D). Placez la
plaque pour mastic (D) et la plaque decorative (I) sur l’evier. Tournez les deux
ecrous de verrouillage en demi-lune vers l’interieur avant d’inserer le base (G)
dans l’evier. Inserez le base (G) dans l’evier.
Con instalacion para la placa de cubierta: Ponga una gota de
sellante de silicona (no incluido) alrededor de la base de la placa de cubierta
(D). Coloca la placa de masilla (D) y la placa de cubierta (I) sobre el fregadero.
Rota las dos contratuercas de media luna vhacia adentro antes de colocar el
base (G) en el fregadero. Coloca el base (G) en el fregadero.

I
The word “FR £ NT” on the base (G) must face the front of the sink. Turn
the screws with the provided hex wrench (L) clockwise until the locking
nuts secure the base (G) in place.
Le mot « FR
£ NT » sur le base (G) doit etre face au devant del’evier.
Tournez les vis avec la cle hexagonale fournie (L) dan le sens des
aiguilles d’une montre jusqu’a ce que les ecrous de verrouillage fixent
solidement le base (G) en place.
La palabra “FR
£ NT” en el base (G) debe hacer frente a la parte
delantera del fregadero. Gira los tornillos con la llave hexagonal
suministrada (L) hacia la derecha hasta que las contratuercas aseguren
el base (G) en su lugar.
4
7
5
6
4
K
H
J
K

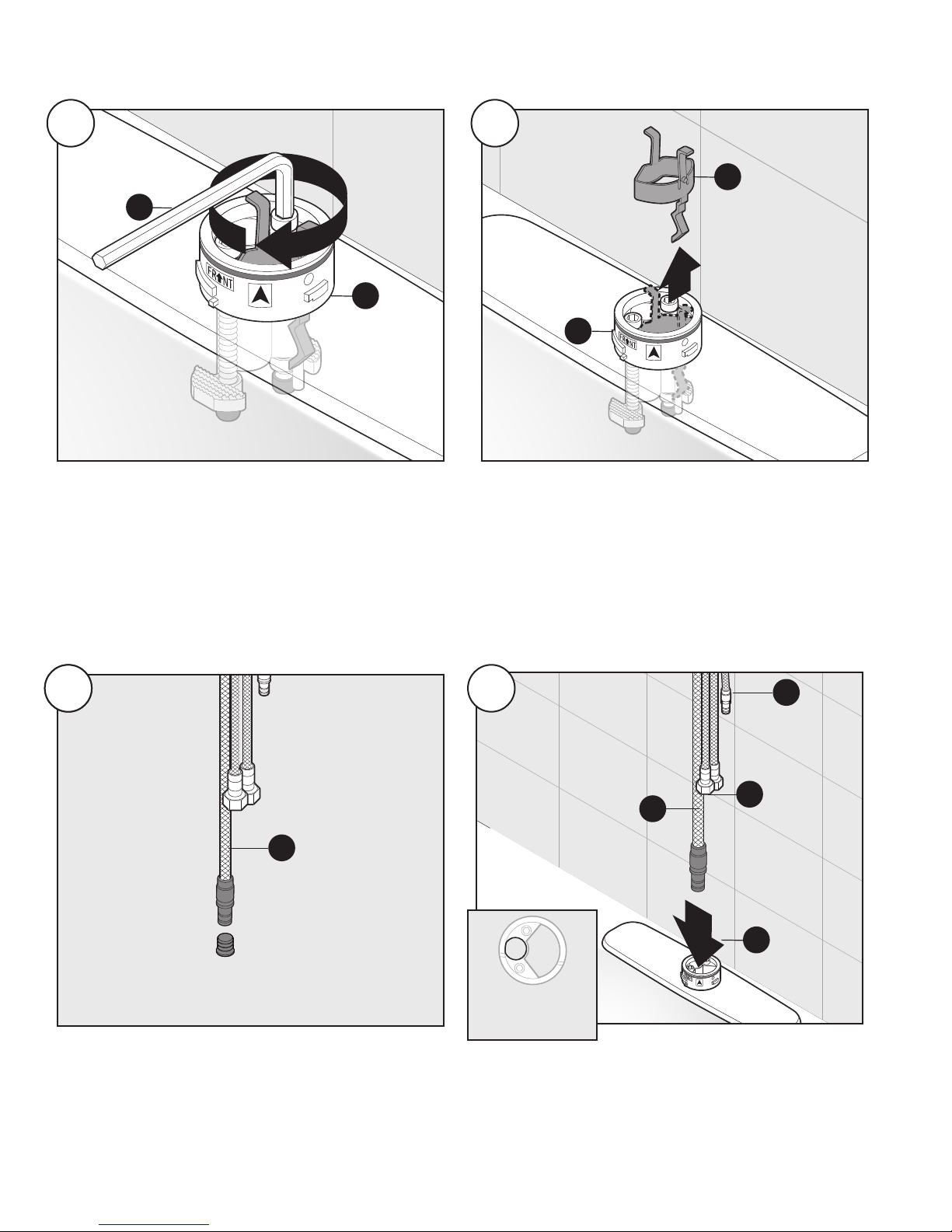

Remove base insert (F) from base (G).
Retirez l’insert de base (F) de la base (G).
Retira la base de inserción (F) de la base (G).
Remove and discard the blue cap from the lower end of spray
hose (K).
Enlever et jeter le capuchon bleu à l’extrémité inférieure du flex-
ible de la douchette (K).
Retire y deseche el tapón azul del extremo inferior de la
manguera del rociador (K).
Insert spray hose (K) through small hole of base (G).
Insérez le boyau de douchette (K) dans le petit trou de la base (G).
Inserta la manguera del rociador (K) a través del orificio pequeño de la
base (G).
G
G
G
F
Faucet Installation/Installation du robinet/Instalar el Grifo
Continued/Suite/Continuación
L
Small hole
Petit trou
Orificio pequeño

1
2
2
1
8
10
9
11
5
A
A
H
J
H
K
K
Align arrow on faucet body (A) with arrow on base (G). Attach faucet body to
base and turn counter-clockwise. After installation arrow sticker should be removed.
Alignez la fleche sur le corps du robinet (A) avec la fleche sur la base (G). Montez
le corps du robinet sur la base et tournez dans le sens inverse des aiguilles d’une
montre. Apres l’installation, le collant avec la fleche devrait etre retire.
Alinea la flecha del cuerpo del grifo (A) con la flecha en la base (G). Une el
cuerpo del grifo a la base y gira hacia la izquierda. Despues de la instalacion,
debes quitar el adhesivo de la Flecha.
Secure faucet body (A) with the provided hex wrench.
Fixez solidement le corps du robinet (A) avec la cle hexagonale
fournie.
Asegura el cuerpo del grifo (A) con la llave hexagonal
suministrada.
Insert supply lines (J) one by one through large hole of base (G).
NOTE: When inserting the flexible hoses through the large hole, ensure
there is no significant twisting or deformation of the hoses prior to faucet.
Insérez les conduites d’alimentation (J) une par une dans le grand trou de
la base (G). REMARQUE: Lors de l’insertion des tuyaux flexibles dans
le grand trou, s’assurer qu’il n’y a pas de torsion ou de déformation
importante aux tuyaux avant de fixer le robinet à la base.
Inserta las líneas de suministro (J) de a una a la vez a través del orificio
grande de la base (G). NOTA: Al insertar las mangueras flexibles a
través del orificio grande, asegúrese de que no hay torsión significativa
o deformación de las mangueras antes de conectar el grifo a la base.
G
G
G
J
Faucet Installation/Installation du robinet/Instalar el Grifo
Continued/Suite/Continuación
Insert the mixing tube (H) through the large hole of the base (G).
Insérez le tuyau mélangeur (H) dans le grand trou du base (G).
Inserta el tubo mezclador (H) a través del orificio grande del
base (G).
Large hole
Grand trou
Orificio grande
Large hole
Grand trou
Orificio grande
2

1
1
2
Locate here
Placez ici
Colocar aquí
11
12
14
13
15
6

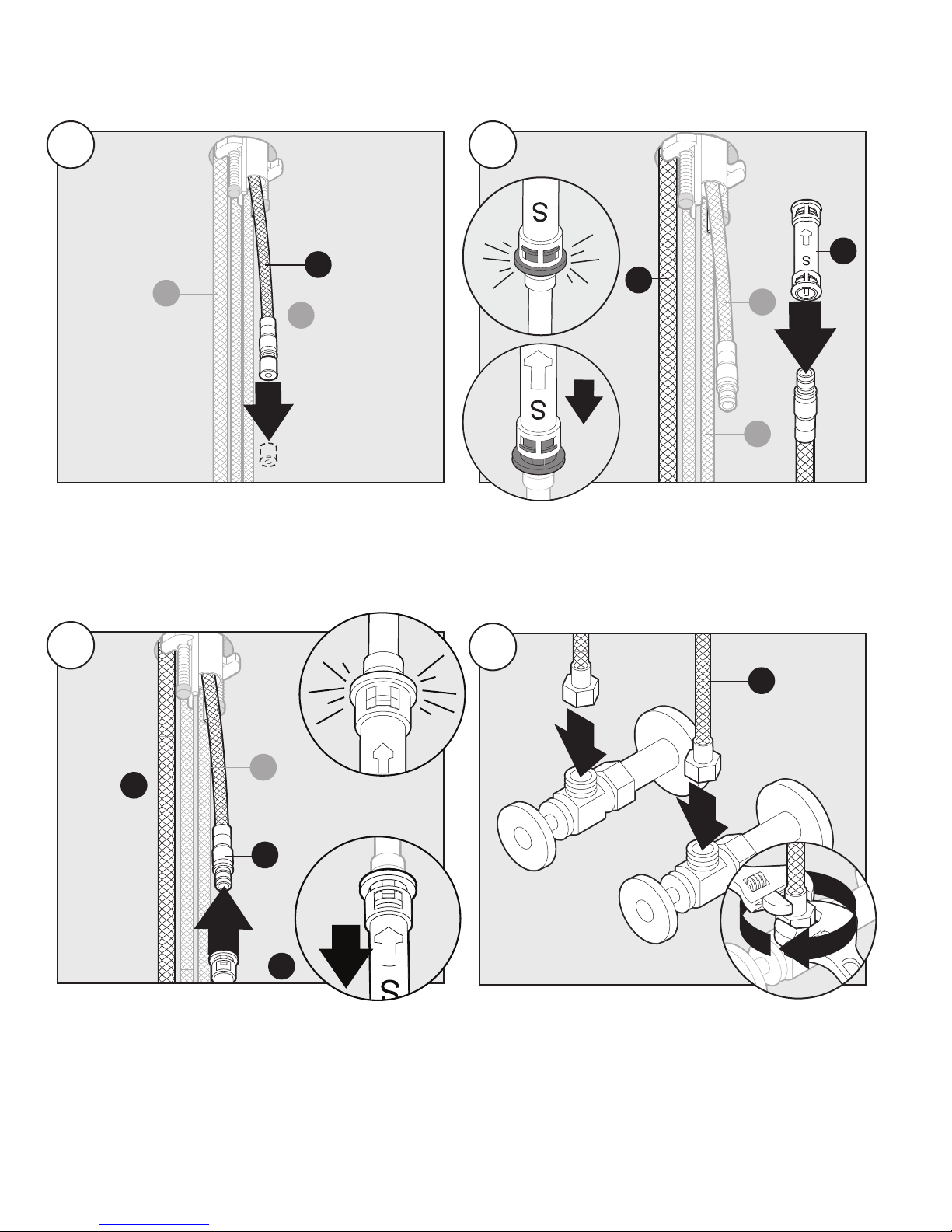

Attach the quick connector (E) over the spray hose (K).
Fixez le raccord rapide (E) au boyau de douchette (K).
Conecte el conector rápido (E) a la manguera de rociador (K).
Remove cap from discharge tube (H).
Retirez le capuchon du tube d’évacuation (H).
Retira la tapa del tazón de descarga (H).
Attach quick connector (E) to discharge tube (H). Pull down
onquick connector (E) to ensure it is secure. NOTE: For removal,
see “Quick Connector Removal.”
Attachez un raccord rapide (E) au tube d’évacuation (H). Tirez
sur le raccord rapide (E) pour vous assurer qu’il est bien serré.
REMARQUE: Pour le retrait, consultez «Retrait du raccord
rapide».
Conecta el conector rápido (E) al tubo de descarga (H). Tira del
conector rápido (E) para verificar que esté asegurado. NOTA:
Para quitarlo, ver “Retirar el conector rápido”.
Connect and tighten the water supply line nuts by using two
adjustable wrenches (avoid twisting or kinking).
Raccordez et serrez les écrous des tuyaux d’alimentation eneau
en utilisant deux clés à molette (éviter de la tordre ou de
l’entortiller).
Conecta y aprieta las tuercas de suministro de agua mediante el
uso de dos llaves ajustable (evite retorcer o deformar la línea).
E
H
E
K
K
J
H
K
J
J
J
H
Faucet Installation/Installation du robinet/Instalar el Grifo
Continued/Suite/Continuación
2
2
3
3
2

1
1
To spout
Vers le bec
Al caño
2

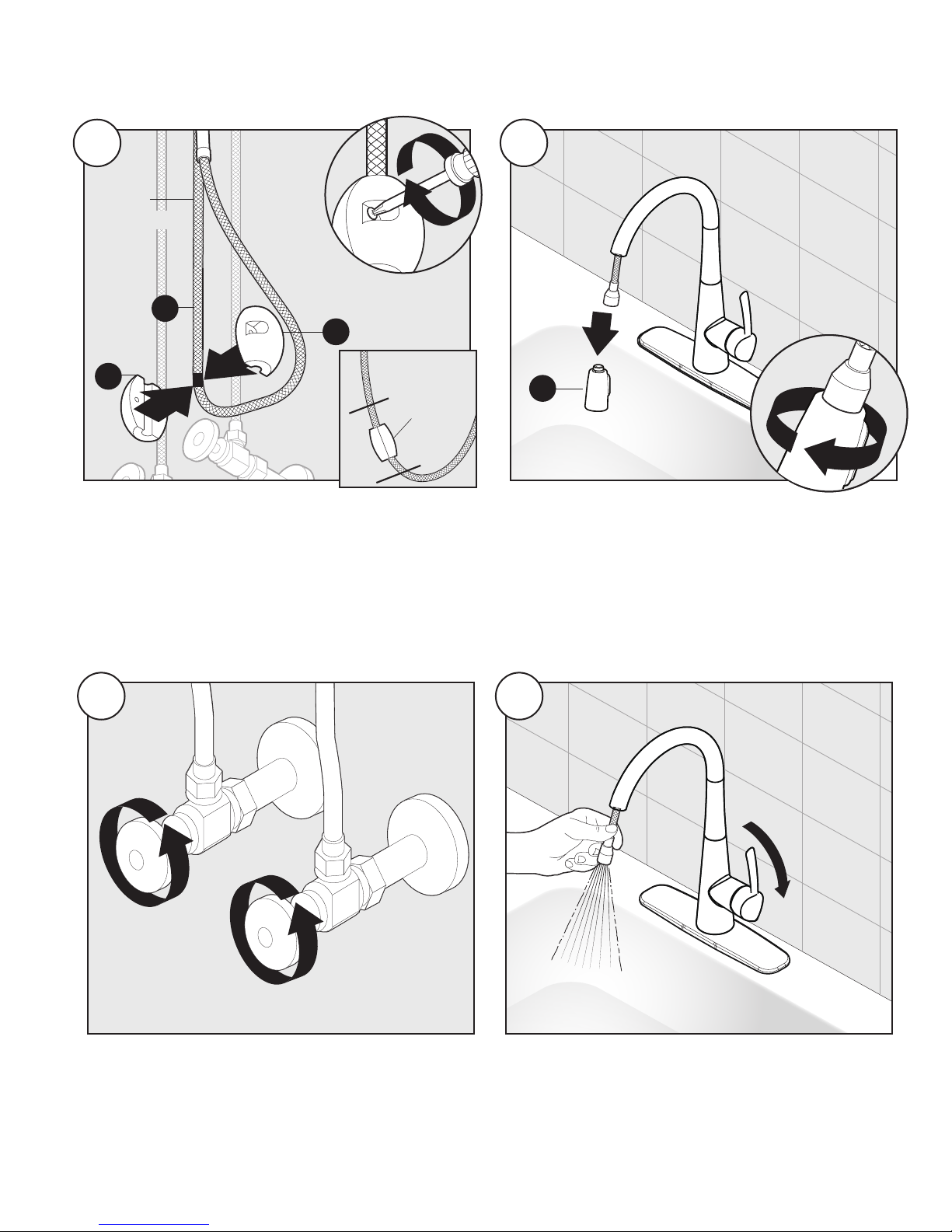

Attach the weight (C) to cover the weight locator label (I) on the
spray hose (K).
Fixez le poids (C) pour couvrir l’étiquette d’emplacement du
poids (I) sur le boyau de douchette (K).
Coloque el peso (C) para cubrir la etiqueta de colocación de
peso (I) en la manguera del rociador (K).
16 17
18 19
7
B
Turn on water supply.
Ouvrir l’alimentation d’eau.
Abra el suministro de agua.
Allow water to run through the hose to flush out the faucet.
Check for leaks.
Laissez l’eau couler dans le tuyau pour rincer le robinet.
Vérifiez s’il y a des fuites.
Deja que corra por la manguera para enjuagar el grifo.
Verifica si hay fugas.
Remove spray head (B). Hold hose tightly to prevent from retracting.
Retirez la tête de vaporisation (B). Tenir le tuyau fermement pour
l’empêcher de se rétracter.
Retira el cabezal del rociador (B). Sostén firmemente la manguera
para evitar que se retraiga.
Locate here
Placez ici
Colocar aquí
1
K
C
C
Faucet Installation/Installation du robinet/Instalar el Grifo
Continued/Suite/Continuación
2

J
1
20
Quick Connector Removal/Retrait du raccord rapide/Retirar el conector rápido
Push quick connector housing upward. Hold clip and housing together and pull downward.
Poussez le boîtier du raccord rapide vers le haut. Tenez l’étrier et le boîtier ensemble et tirez vers le bas.
Empuja la carcasa del conector rápido hacia arriba. Sujeta la presilla y la carcasa al mismo tiempo, y hala
hacia abajo.
3
2
1
1
8
B
Replace spray head (B).
Remplacez la tête de vaporisation (B).
Vuelve a colocar el cabezal del rociador (B).
Faucet Installation/Installation du robinet/Instalar el Grifo
Continued/Suite/Continuación
2

9

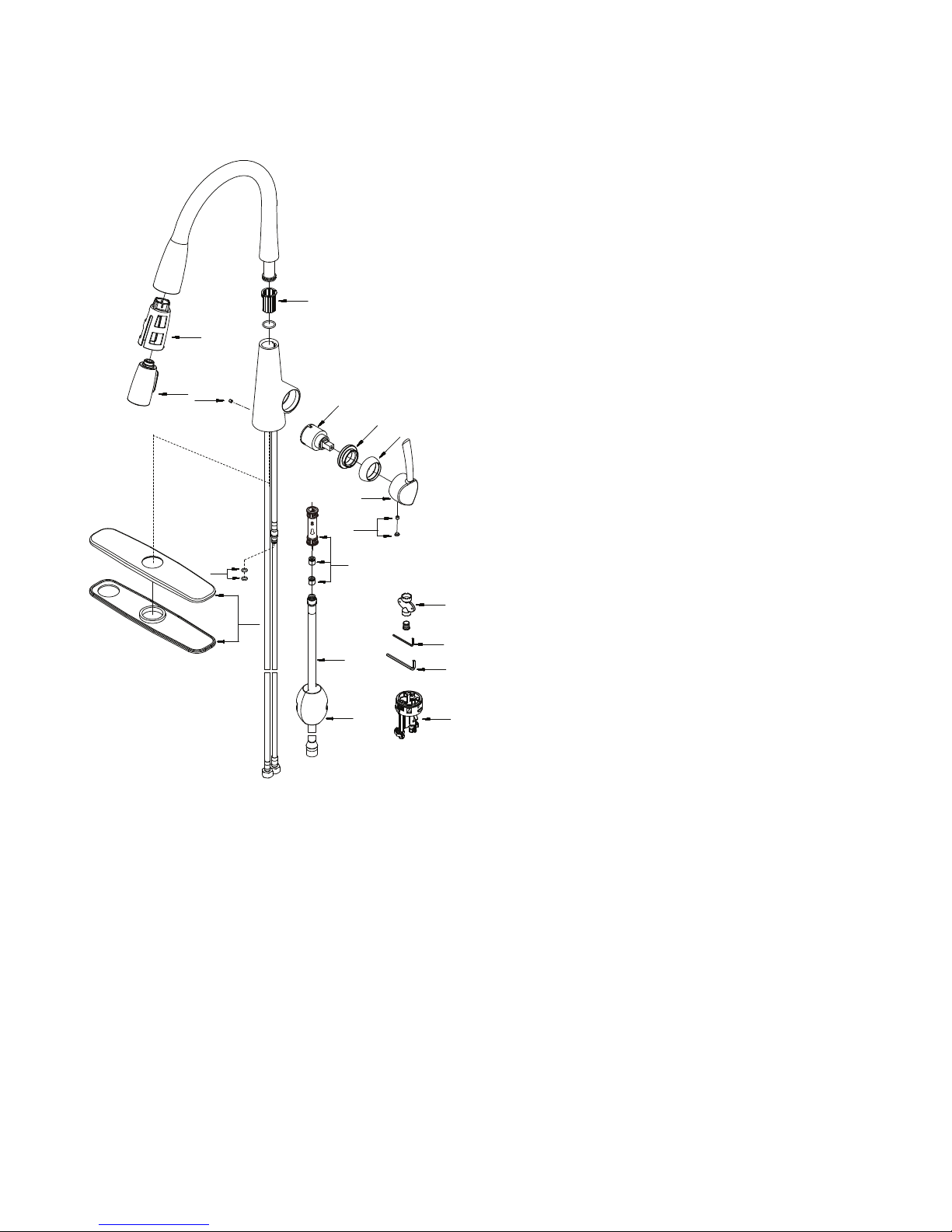

Parts Diagram/Schéma des pièces/Repuestos
9.
12.
6.
1.
2.
8.
7.
10.
13.
15.
14.
16.
5.
3.
4.
11.
17.
18.
1 Index Button / Capuchon indicateur / Capuchon indicateur
2 Metal Handle / Manette en métal / Manija metálicas
3 Trim Cap / Capuchon de garniture / Tapa ornamental
4 Locking Nut / Écrou de blocage / Contratuerca
5 Ceramic Disc Cartridge / Cartouche à disque en céramique /
Cartucho de disco cerámico
6 Pattern clip / Joint annulaire / Seguro estructural
7 Hose Guide / Guide de boyau / Guía de la manguera
8 Hand Spray W/Check Valve / Douchette à main avec clapet de
non - retour / Rociador de mano con válvula de control
9 Cover Plate & Putty Plate / Applique et plaque de mastic /
Cubierta y placa de masilla
10 Hose adaptor Assembly / Assemblage d’adaptateur de boyau /
Ensamblaje del adaptador de manguera
11 Spray Hose / Boyau de douchette / Manguera del rociador
12 Weight / Poids / Pesas
13 Hex Wrench( H2.5 mm * 11 mm L * 53 mm L ) /
Clé hexagonale / Llave hexagonal
14 Aerator Wrench / Clé pour brise - jet / Llave para aireador
15 Hex Wrench ( H4 mm * 20 mm L * 70 mm L ) /
Clé hexagonale / Llave hexagonal

10
Leaks underneath handle.
Fuites sous la poignée.
Goteo debajo de la llave.
Leaks from the hose seen under the deck.
Fuites du tuyau observées sous la plaque.
Goteo desde la manguera hasta debajo
de la cubierta.
Hose does not retract.
Le tuyau ne s’escamote pas.
La manguera no se retrae.
Locking nut has come loose. O-ring on
cartridge is dirty or damaged.
L’écrou de blocage est desserré. Le
joint torique de la cartouche est sale ou
endommagé.
La contratuerca está floja. El aro tórico en
el cartucho está sucio o dañado.
Hose and spray head connection may be
loose.
Le raccord du tuyau à la douchette peut
être desserré.
La conexión entre el cabezal del rociador
y la manguera puede estar floja.
Weight is not installed in the
appropriate position.
Le poids n’est pas dans la position
correcte.
El peso no está instalado en la posición
adecuada.
Tighten the locking nut. Clean or
replace O-ring.
Serrez l’écrou de blocage.
Nettoyez ou remplacez le joint torique.
Aprieta la contratuerca. Limpia o
reemplaza el aro tórico.
Tighten the connection between the spray
head and hose.
Serrez le raccord entre la douchette et le
tuyau.
Aprieta la conexión entre el cabezal del
rociador y la manguera.
Reinstall weight (step 16).
Installez à nouveau le poids (étape16).
Reinstalar el peso (paso 16).
Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically with a soft cloth.
Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.
Votre nouveau robinet est conçu pour vous offrir des années de rendement sans problème. Gardez-lui son aspect neuf en le nettoyant
régulièrement avec un linge doux. Évitez les produits nettoyants abrasifs, la laine d’acier ainsi que les produits chimiques puissants
puisqu’ils materont le fini et annuleront votre garantie.
Tu grifo nuevo está hecho para funcionar por años, sin problemas. Límpialo periódicamente con un paño suave para que luzca
siempre como nuevo. Evita usar limpiadores abrasivos, esponjas de alambre y químicos fuertes ya que ello opacará el acabado y
anulará la garantía.
Maintenance/Entretien/Mantenimiento
Troubleshooting/Dépannage/Solución de problemas
If you have followed the instructions carefully and your faucet still does not work properly, take these corrective steps.
Si vous avez soigneusement suivi les instructions et que votre robinet ne fonctionne toujours pas, veuillez suivre les étapes correctives
suivantes.
Si has seguido las instrucciones cuidadosamente y tu grifo aún no funciona correctamente, toma las siguientes medidas correctivas.
Problem/Problème/Problema Cause/Cause/Causa Action/Action/Acción
