Danze 063-9843-0 User manual

1
FS1A9212
Tools needed (not included):
Outils requis (non incluse):
Herramientas necesarias (no se incluye):
Safety goggles
Lunettes protectrices
Gafas de seguridad
Groove joint pliers
Pince multiprise
Pinzas pico de loro
Adjustable wrench
Clé réglable
Llave ajustable
Clear silicone sealant
Scellant à base de silicone clair
Sellador de silicona transparente
Lavatory Faucet
Robinet de lavabo
Grifo para lavabo
Safety Tips
• When installing flexible hose, there should be no torsion or deformation; DO NOT fold into V or L
shape; DO NOT use if there are any cracks or deformations.
• Cover your drain to avoid losing parts.
• The fittings should be installed by a licensed plumber.
Conseils de sécurité
• Lorsque vous installez le tuyau flexible, il ne doit exister aucune torsion ou déformation;
NE le pliez PAS en V ou L; NE L’UTILISEZ PAS s’il existe des fissures ou déformations.
• Recouvrez le drain pour éviter de perdre des pièces.
• Les raccords doivent être installés par un plombier accrédité.
Consejos de seguridad
• Al instalar la manguera flexible, esta no debe doblarse o torcerse; NO doblar en forma de V o L;
NO usar si está agrietada o deformada.
• Cubre el drenaje para evitar que se pierdan piezas.
• Estos acoplamientos deben ser instalados por un plomero con licencia.
Need Help? Please call our toll-free Technical Support line at 1-800-487-8372 for additional assistance or service./
Besoin d’aide? Veuillez communiquer avec notre ligne de soutien technique sans frais à 1-800-487-8372 pour obtenir du service
ou de l’aide additionnels./¿Necesitas Ayuda? Favor de llamar a nuestro servicio de soporte técnico sin costo al 1-800-487-8372
para asistencia adicional o servicio.

2
Includes/Comprend/Incluye
Lift rod
Tige de levage
Varilla de elevación
Lock nuts
Écrous de blocage
Contratuercas
Main plunger
Plongeur principal
Tapón principal
Rubber washer
Rondelle en caoutchouc
Arandela de goma
Drain assembly
Tuyau de queue
Tubo de desagüe Large rubber washer
Grande rondelle étanche
Grande arandela de goma
Lock nut
Écrou de blocage
Contratuerca
Lift rod strap
Sangle de tige de levage
Varilla levadiza
Ball rod
Levier à rotule
Varilla glóbulo
A
B
BB
GG
FF
HH
C
D
E
F
EE
CC
DD
NOTE: Please DO NOT use plumber’s putty on plastic components. Use silicone caulk if sealant is required.
REMARQUE: Veuillez NE PAS mettre de mastic de plomberie sur les éléments en plastique. Utilisez un mastic à la silicone si nécessaire.
NOTA: Por favor NO usar masilla de plomero en componentes plásticos. Usar pasta selladora de silicona si se necesita un sellador.
Important Information
• Prior to beginning installation, turn off the cold and hot water lines and turn on the old faucet to release built-up pressure.
• When installing your new faucet, first hand-tighten connector nuts. Then use one wrench to hold the fitting and a second
wrench to tighten the nut an additional 1/4 turn. Connections that are too tight will reduce the integrity of the system.
Informations Importantes
• Avant de commencer l’installation, fermez les conduites d’eau froide et d’eau chaude et ouvrez le vieux robinet pour
libérer la pression accumulée.
• Lorsque vous installez votre nouveau robinet, veuillez d’abord serrer les écrous des raccords à la main. Ensuite, utilisez
une clé pour tenir le raccord et une seconde clé pour serrer l’écrou d’un quart de tour supplémentaire. Les raccords trop
serrés réduiront l’intégrité du système.
Información Importante
• Antes de comenzar la instalación, cierra las líneas de suministro de agua fría y caliente, y abre el grifo viejo para que
libere la presión acumulada.
• Al instalar tu grifo nuevo, primero aprieta con la mano las tuercas conectoras. Después usa una llave para sujetar el
acoplamiento y con otra llave aprieta la tuerca un cuarto de vuelta más. Las conexiones muy ajustadas comprometerán
la integridad del sistema.
Faucet body
Corps du robinet
Cuerpo del grifo
Rubber Washer
Rondelle en caoutchouc
Arandela de goma
Metal Washer
Rondelle en métal
Arandela de metal
Threaded Rod
Tige filetée
Varilla roscada
Supply Lines
Conduites d’alimentation
Conductos de alimentación
G
H
Deck plate
Plaque décorative
Placa de cubierta
Putty plate
Plaque à mastic
Placa para masilla
I
Aerator
Brise-jet
Aireador
AA

3
Different installation for reference/Installations différentes à titre de référence/
Instalación diferente para referencia
12
Fits 1-hole sink (without cover plate).
Pour évier 1 trou (sans plaque décorative).
Se adapta a lavabo de 1 agujero (sin placa de la cubierta).
Fits 3-hole sink (with cover plate).
Pour évier 3 trous (avec plaque décorative).
Se adapta a lavabo de 3 agujeros (con placa de la cubierta).
Faucet Installation/Installation du robinet/Instalar el grifo
3
12a
A
Turn off water supply. Remove existing faucet and water supply lines. Remove lock
nuts (B), metal washer (D), and rubber washer (C).
Couper l’arrivée d’eau. Enlevez le robinet existant et les conduites d’eau. Enlever
les contre-écrous (B), la rondelle métallique (D) et la rondelle en caoutchouc (C).
Cierre el suministro de agua. Quite el grifo existente y las líneas de abastecimiento
de agua.Quite las contratuercas, (B), la arandela de metal (D) y la arandela de
caucho (C).
1
1
2
A
E
B
D
C
Without deck plate installation: Install faucet body (A) through
top of sink (not included).
Installation sans l’applique : Posez le corps du robinet (A) sur le
lavabo (non inclus).
Sin la instalación de la placa de cubierta: Instale el cuerpo del
grifo (A) a través de la parte superior del lavabo (no se incluye).

4
11
F
F
Hot
Chaude
Caliente
Cold
Froide
Fría
Red line
Ligne rouge
Línea roja
Blue line
Ligne bleue
Línea azul
1
3 4
2
2
E
B
D
C
Slide rubber washer (C) and metal washer (D) over threaded rods (E). Hand
tighten lock nuts (B).
Glisser la rondelle en caoutchouc (C) et la rondelle métallique (D) sur les tiges
filetées (E). Serrer les contre-écrous (B) à la main.
Deslice la arandela de caucho (C) y la arandela de metal (D) sobre las
varillas roscadas (E). Apriete las contratuercas (B) con la mano.
Identify hot and cold water supply valves below sink. Connect and tighten the wa-
ter supply line nuts by using two adjustable wrenches (avoid twisting or kinking).
Identifiez les valves d’alimentation en eau chaude et froide sous l’évier. Raccordez
et serrez les écrous des tuyaux d’alimentation en eau en utilisant deux clés à
molette (éviter de la tordre ou de l’entortiller).
Identifique las válvulas de agua fría y caliente debajo del fregadero.
Conecta y aprieta las tuercas de suministro de agua mediante el uso de dos llaves
ajustable (evite retorcer o deformar la línea).
Faucet Installation/Installation du robinet/Instalar el grifo
Continued/Suite/Continuación
12
2
2b With deck plate installation: Place a bead of clear silicone
sealant (not included) around the base of the putty plate (D).
and deck plate (C) on sink (not included). Insert faucet body (A)
through deck plate (C).
Installation avec l’applique : Appliquez un trait de scellant
à base de silicone clair (non inclus) autour de la base de la
plaque à mastic (D). l’applique (C) sur le lavabo (non inclus).
Insérez le corps du robinet (A) dans l’applique (C).
Con la instalación de la placa de cubierta: Coloque un cordón
de sellador de silicona transparente (no se incluye) alrededor
de la base de la placa para masilla (D). Coloque la placa de
cubierta (C) en el grifo (no se incluye). Inserte el cuerpo del
grifo (A) a través de la placa de cubierta (C).
D
C
A

5
Drain Installation/Installation du tuyau de queue/Instalar el desagüe
Attach drain assembly (BB).
NOTE: Opening for ball rod must face towards rear of sink.
Attacher le tuyau de queue (BB).
REMARQUE : L’ouverture pour la tige à rotule doit être tournée
vers l’arrière de l’évier.
Conecte el tubo de desagüe (BB).
NOTA: La abertura para la varilla de rótula debe quedar frente
a la parte posterior del lavabo.
1
2
2
3
No
Non
No
Yes
Oui
Sí
Loop toward
front of sink
Œillet vers
l’avant du
lavabo
Ojal hacia la
parte
delantera del
lavabo
Drain
Queue
Desagüe
Loop toward
rear of sink
Œillet vers
l’arrière du
lavabo
Ojal hacia la
parte trasera
del lavabo
Drain
Queue
Desagüe
AA
DD
BB
CC
1
EE
Insert plunger (EE).
NOTE: Plastic loop on plunger (EE) facing rear of sink is in locked mode and plunger
cannot be removed. Plastic loop on plunger (EE) facing the front of sink is in unlocked
mode and can be removed for easy cleaning.
Insérer le dispositif de fermeture mobile (EE).
REMARQUE : L’anneau en plastique situé sur le plongeur (EE) est orienté vers
l’arrière du lavabo en mode verrouillé et le plongeur ne peut pas être retiré. L’anneau
en plastique situé sur le plongeur (EE) est orienté vers l’avant du lavabo en mode
déverrouillé et peut être retiré pour faciliter le nettoyage.
Inserte el tapón (EE).
NOTA: El anillo de plástico en el émbolo (EE) que da hacia la parte posterior del
lavabo está en modo bloqueado y el émbolo no se puede retirar. El anillo de plástico en
el émbolo (EE) que da hacia la parte frontal del lavabo está en modo desbloqueado y se
puede retirar para facilitar la limpieza.
Insert ball rod (FF) into drain assembly (BB).
Insérer la tige à rotule (FF) dans le tuyau de queue (BB).
Inserte la varilla de rótula (FF) en el tubo de desagüe (BB).
3
Tighten ball nut.
Serrer l’écrou de pivot.
Apriete la tuerca de rótula.
4
BB
FF
FF

6

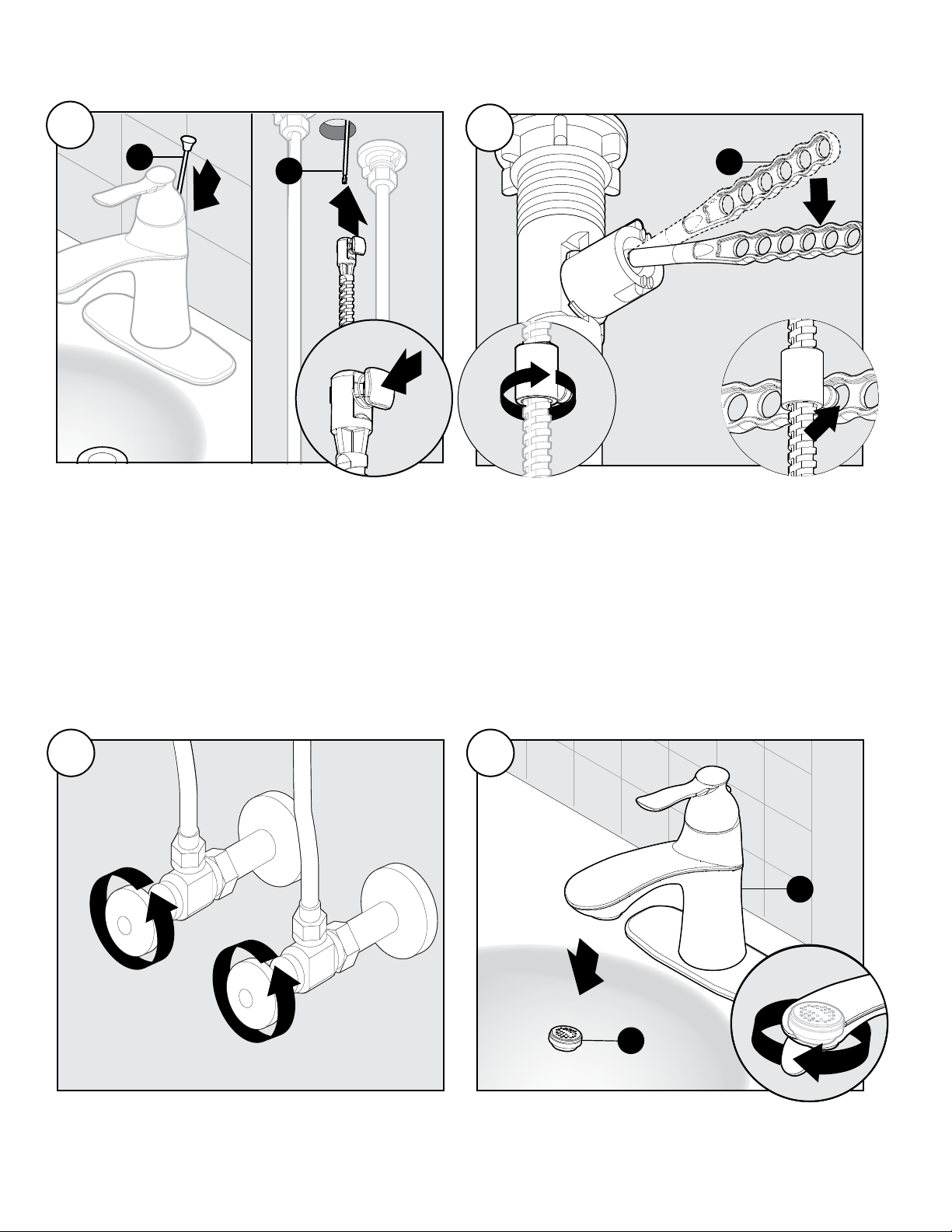

Insert lift rod (HH) through faucet and attach lift rod strap (GG)
to lift rod. Push button to allow lift rod to slide through. Release
to lock.
Insérer la tige de levage (HH) à travers le robinet et y attacher
la sangle de tige de levage (GG). Appuyer sur le bouton pour
permettre à la tige de glisser au travers. Le relâcher pour la
bloquer en position.
Inserte la varilla de elevación (HH) a través del grifo e instale
la varilla levadiza (GG) en la varilla de elevación. Presione el
botón para permitir que la varilla de elevación pase. Libérelo
para bloquear la varilla en su posición.
2
1
5
3
Drain Installation/Installation du tuyau de queue/Instalar el desagüe
Continued/Suite/Continuación
Push down the ball rod (FF) so that the drain is at “open
position”. Rotate the connector on the strip to the proper height
to connect to the ball rod when it is at “open position”.
Pousser la tige à bille (FF) vers le bas afin que le vidange est à
la « position ouverte ». Tourner le connecteur sur la courroie à
la hauteur appropriée pour se connecter à la tige à bille quand
il est à la « position ouverte ».
Empuje hacia abajo la varilla de bola (FF) para que el desagüe
está en la “posición abierta”. Gire el conector de la palanca a
la altura adecuada para conectarlo a la varilla de bola cuando
esté en la “posición abierta”.
1
6
3
HH
HH FF
2
2
1 2
Final Installation/Installation finale/Instalación final
Turn on water supply.
Ouvrir l’alimentation d’eau.
Abra el suministro de agua.
I
A
Use a coin to remove the aerator (I) from the faucet (A).
À l’aide d’une pièce, enlever le brise-jet (I) du robinet (A).
Use una moneda para retirar el aireador (I) del grifo (A).
1

7
Final Installation/Installation finale/Instalación final
Continued/Suite/Continuación
3
Flush out any debris and check for leaks around drain.
Rincer les débris et s’assurer qu’il n’y a pas de fuites autour du
tuyau de vidange.
Enjuague para eliminar los residuos y verifique que no haya
fugas alrededor del desagüe.
1
4
2
I
A
Replace aerator (I).
Enlever le brise-jet (I).
Vuelve a poner el aireador (I).
Parts Diagram/Schéma des pièces/Repuestos
6.
10.
9.
7.
8.
3.
4.
5.
1.
2.
11.
1. Metal Handle / Manette en métal / Manija metálicas
2 Index Button / Repère de température /
Indicador de temperatura
3 Trim Cap / Capuchon de garniture / Tapa
ornamental
4 Lock Nut / Écrou de blocage / Contratuerca
5 Cartridge Assembly / Assemblage de cartouche /
Ensamblaje de cartucho
6 Aerator / Brise - jet / Aireador
7 Mounting Hardware Assembly /
Assemblage du matériel de fixation /
Ensamblaje de ferreterria de montaje
8 Lift Rod / Tige de levage / Varilla de elevación
9 Cover Plate & Putty Plate / Applique et plaque de
mastic / Cubierta y placa de masilla
10 Pop - Up Assembly / Dispositif de vidange à bonde /
Conjunto levadizo
11 Supply Hose / Tuyau d’alimentation
d’eau / Tubo de suministro de agua

8
Warning / Avertissement / Advertencia
This product is engineered to meet the EPA WaterSense flow requirement. The flow rate is governed by the aerator or flow
controller. If replacement is ever required, be sure to replace it with a WaterSense compliant aerator or flow controller to
retain the water conserving flow rate of this product.
Ce produit est conçu pour respecter les exigences de débit d’eau du programme WaterSense de l’EPA. Le débit est réglé
par l’aérateur et le régulateur. Si une pièce doit être remplacée, assurez-vous d’utiliser un aérateur ou un régulateur de
remplacement conforme à WaterSense afin de conserver le taux de débit de ce produit.
Este producto está diseñado para cumplir con los requerimientos de flujo de EPA WaterSense. El caudal se rige por el
aireador o el controlador de flujo. Si el reemplazo es necesario, asegúrese de reemplazarlo con un aireador o controlador
de flujo compatible con WaterSense para retener el caudal de conservación de agua de este producto.
Maintenance/Entretien/Mantenimiento
Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically with a soft cloth.
Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.
Votre nouveau robinet est conçu pour vous offrir des années de rendement sans problème. Gardez-lui son aspect neuf en le nettoyant
régulièrement avec un linge doux. Évitez les produits nettoyants abrasifs, la laine d’acier ainsi que les produits chimiques puissants
puisqu’ils materont le fini et annuleront votre garantie.
Tu grifo nuevo está hecho para funcionar por años, sin problemas. Límpialo periódicamente con un paño suave para que luzca
siempre como nuevo. Evita usar limpiadores abrasivos, esponjas de alambre y químicos fuertes ya que ello opacará el acabado y
anulará la garantía.
Troubleshooting/Dépannage/Solución de problemas
If you’ve followed the instructions carefully and your faucet still does not work properly, take these corrective steps.
Si vous avez soigneusement suivi les instructions et que votre robinet ne fonctionne toujours pas, veuillez suivre les étapes correctives
suivantes.
Si has seguido las instrucciones cuidadosamente y tu grifo aún no funciona correctamente, toma las siguientes medidas correctivas.
Problem/Problème/Problema Cause/Cause/Causa Action/Action/Acción
Leaks underneath handle.
Fuites sous la manette.
Goteo debajo de la manija.
Water will not shut off completely.
L’eau ne cesse pas complètement de
couler.
El agua no se cierra completamente.
Damaged cartridge.
La cartouche est endommagée.
El cartucho está dañado.
Cartridge is dirty or misfitted.
La catrouche est mal ajustée ou
endommagée.
El cartucho está mal puesto dañado.
Remove handle. Replace cartridge.
Retirez la poignée. Remplacez la
cartouche.
Retire la manija. Reemplace el
cartucho.
Adjust or replace cartridge.
Ajuster ou remplacer la cartouche.
Ajuste o reemplace el cartucho.
