Dateq ACE User manual

GEBRUIKSAANWIJZING
USER MANUAL
GEBRAUCHSANWEISUNG
MODE D’EMPLOI

2Dateq Ace Handleiding Veiligheidsinstructies NL
Veiligheidsinstructies
1Alle veiligheidsinstructies, waarschuwingen en gebruiksaanwijzingen moeten als eerste
gelezen worden.
2Alle op het apparaat aanwezige waarschuwingen dienen opgevolgd te worden.
3De gebruiksaanwijzing dient opgevolgd te worden.
4Bewaar de gebruiksaanwijzing voor toekomstig gebruik.
5Het apparaat mag nooit in de onmiddellijke nabijheid van water worden gebruikt; voorkom de
mogelijkheid van binnentreden van water en vocht.
6Het apparaat mag alleen geplaatst of gemonteerd worden op de door de fabrikant
aanbevolen wijze.
7Het apparaat moet zo geplaatst of gemonteerd worden, dat niets een goede ventilatie in de
weg staat.
8Het apparaat mag nooit in de onmiddellijke nabijheid van warmtebronnen zoals verwarmings
installatie delen, kachels, en andere warmte producerende apparatuur (onder andere
versterkers) worden geplaatst.
9Sluit het apparaat alleen aan op de juiste netspanning door middel van de door de fabrikant
aanbevolen kabels, zoals beschreven in de gebruiksaanwijzing en/of vermeld op de
aansluitzijde van het apparaat.
10 Het apparaat mag alleen worden aangesloten op een wettelijk goedgekeurde (rand)geaarde
netspanningsaansluiting.
11 De netspanningskabel of het netspanningssnoer dient zo gelegd, dat er redelijkerwijs niet
overheen gelopen kan worden of geen voorwerpen op of tegenaan geplaatst kunnen worden
welke de kabel kunnen beschadigen. Speciaal moet rekening gehouden worden met het
punt waar de kabel vast zit aan het apparaat en waar de kabel vastzit aan de
netspanningsaansluiting.
12 Voorkom dat vreemde voorwerpen en vloeistoffen in het apparaat kunnen binnendringen.
13 Het apparaat dient op de door de fabrikant aanbevolen wijze gereinigd te worden.
14 De netspanningskabel of het netspanningssnoer dient, indien voor langere tijd het apparaat
niet gebruikt wordt, uit de netspanningsaansluiting gehaald te worden.
15 In alle gevallen, wanneer er na een gebeurtenis gevaar ontstaat voor onveilige werking van
het apparaat, zoals:
x na het beschadigd raken van de netspanningskabel of het netspanningssnoer
x na het binnendringen in het apparaat van vreemde voorwerpen of vloeistoffen (onder
andere water)
x na een val van het apparaat of een beschadiging van de behuizing
x na het opmerken van een verandering in de werking van het apparaat
moet het gecontroleerd worden door daarvoor bevoegd technisch personeel.
16 De gebruiker moet geen werkzaamheden aan het apparaat uitvoeren anders dan die in de
gebruiksaanwijzing staan omschreven.

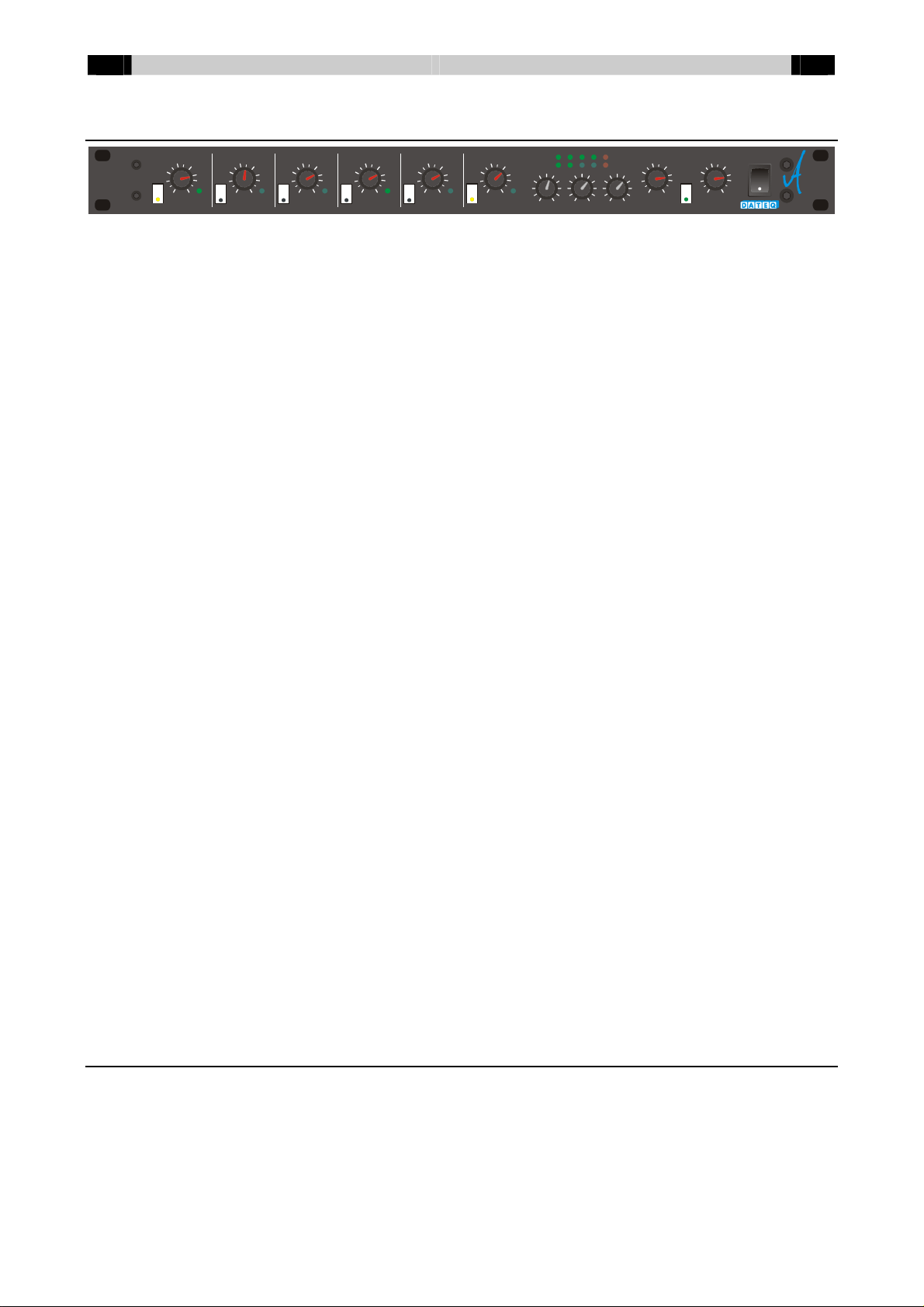

NL Introductie Dateq Ace Handleiding 3
Dateq Ace
-12 -12 -12 -12 -12 -12
-20 -20 -20 -20 -20 -20
+6 +6 +6 +6 +6 +6
+3 +3 +3 +3 +3 +3
000000
-6 -6 -6 -6 -6 -6
zzzzzz
GAIN GAIN GAIN GAIN GAIN GAIN
MID
0
-1
2
3
455 4
3
2
1+
HIGH
0
-1
2
3
455 4
3
2
1+
LOW
0
-1
2
3
455 4
3
2
1+
POWER
R
L0+3-3-9
-15
123456
Signal Signal Signal Signal Signal Signal
Line Line Line Line Line 1 Line 1
Zone 1 Zone 2
Mic Mic Mic Mic Line 2 Line 2 TalkOver
-12
-20
+6
+3
0
-6
z
GAIN
-30
-12
-20
+6
+3
0
-6
z
GAIN
-30
ce
stereo mixer
De DATEQ Ace is een kleine, maar toch veelzijdige, zes kanaals 19-inch mixer die met name
toepasbaar is in zalencentra, dansscholen etc. De Ace is uitgerust met acht line-ingangen, en vier
microfoon ingangen (kanaal 1...4) met elk een eigen gaintrimmer op de achterzijde, een interne
tweebands-equalizer en afzonderlijk in te schakelen fantoomspanning.
Bij elk microfoonkanaal is een TalkOver circuit aangebracht zodat elke aangesloten microfoon
altijd goed verstaanbaar is. Deze schakeling reageert op het microfoonsignaal (voice activated) en
zorgt ervoor dat dit signaal voorrang krijgt op de andere signalen. Deze functie is per
microfoonkanaal afzonderlijk met een interne jumper in of uit te schakelen. Tevens is per
microfooningang te kiezen of hij al dan niet onderdrukt moet worden.
Met een schakelaar op het front kan de TalkOver functie worden geactiveerd. De gevoeligheid van
het TalkOver circuit is intern instelbaar.
De Ace heeft twee uitgangszones beschikbaar. Zone 1 heeft een drievoudige toonregeling en een
volume-regelaar. Deze zone is voorzien van zowel een symmetrische als een a-symmetrische
uitgang. Zone 2 heeft alleen een volume-regelaar en is a-symmetrisch uitgevoerd. Met behulp van
een schakelaar is het mogelijk om zone 2 dezelfde instellingen voor de toonregeling te geven als
zone 1.
Ook is het mogelijk om zone 2 naar mono te schakelen, zodat eenvoudig een subwoofer of een
100V versterker kan worden aangesloten.
Beide zones hebben een onafhankelijke volume sturing, zodat op afstand het volume kan worden
aangepast.
Productondersteuning
Voor vragen over de Ace, accessoires en andere produkten kunt u contact opnemen met:
Dateq Audio Technologies B.V.
De Paal 37 Telefoon: (036) 54 72 222
1351 JG Almere Fax: [phone]
Nederland E-mail: [email protected]
Internet: www.dateq.nl

4Dateq Ace Handleiding Inbouwen NL

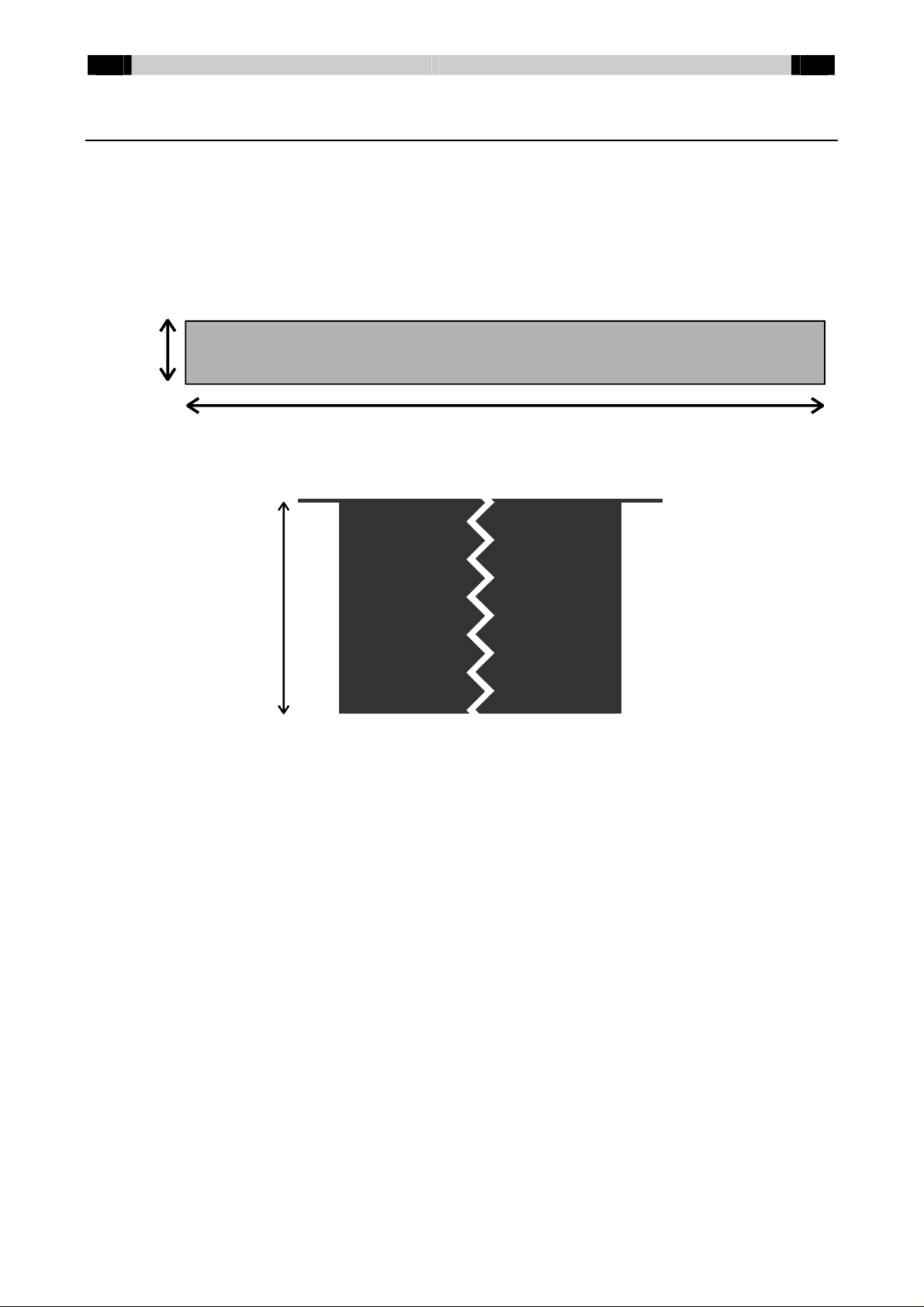

Inbouwen van de Ace
De Ace is ontworpen om te worden ingebouwd in een 19-inch rack en is slechts 1 eenheid hoog!
De kast past in een opening van 445 x 44 x 140mm (B x H x D). Zie ook de maattekeningen
hieronder.
De 19-inch frontplaat heeft een dikte van 3mm. Houd bij het inbouwen rekening met het uitsteken
van connectoren en pluggen aan de achterkant van de Ace!
CUTOUT
445 mm
44 mm
140mm

NL Aansluiten Dateq Ace Handleiding 5

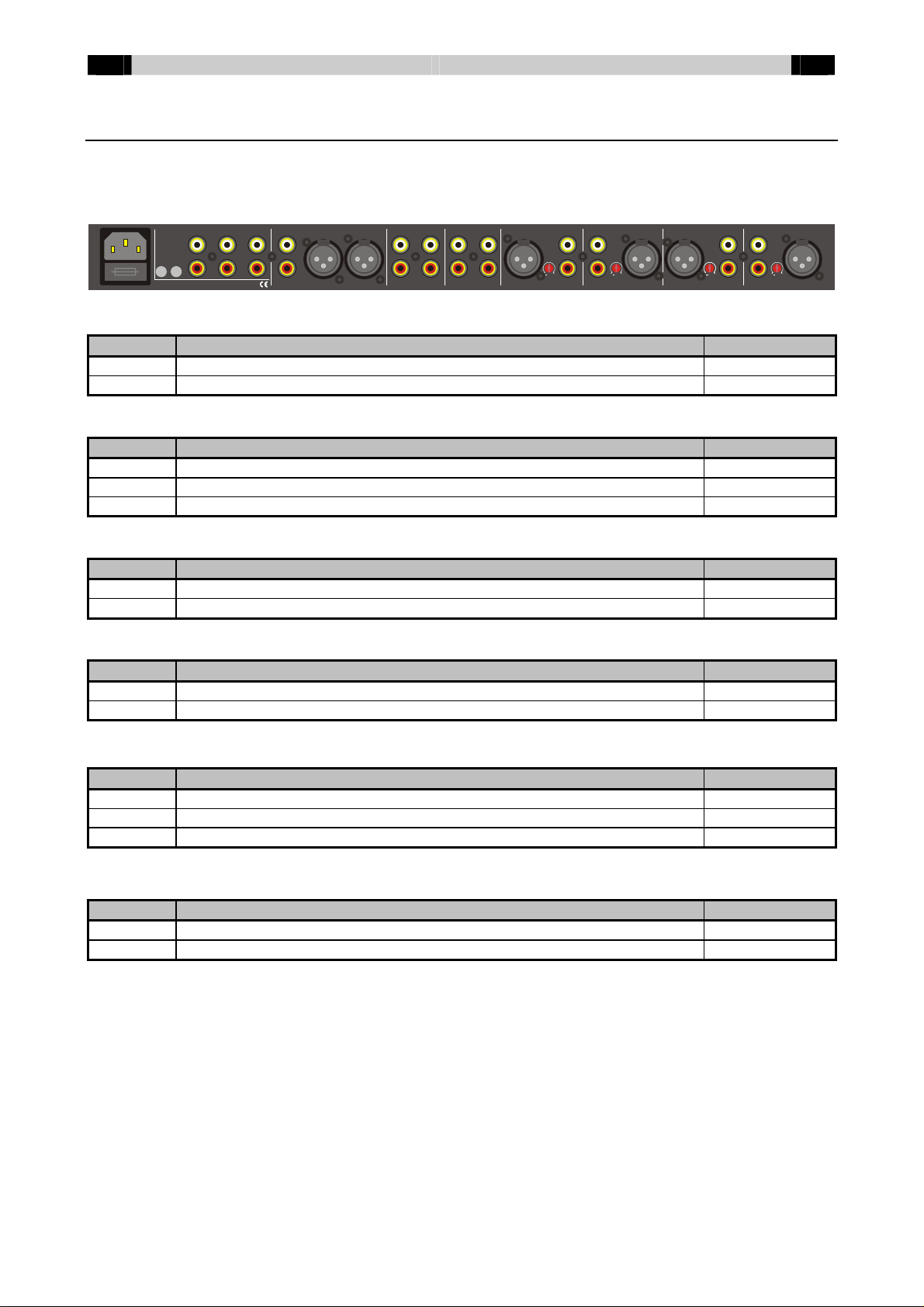

Ace Aansluitplaat
Op de achterzijde van de Ace zitten de aansluitingen voor de audio in- en uitgangen. Ook
bevinden zich hier de euro-netentree (met ingebouwde netzekering) en eventueel de volume-
control ingang voor de derde zone.
123456
MicMicMicMic LineLineLineLineLine 1Line 1 Line 2Line 2
gaingaingaingain micmicmicmic
+++ +
Zone 1
RL
Zone 2
Tape Control
LLLZ1 LL
RRRZ2 RR
Mains 230V/ 50Hz/ 30VA
Fuse: 315mA/ slow
0dB 0dB 0dB 0dB 0dB 0dB-52dB...-30dB -52dB...-30dB -52dB...-30dB -52dB...-30dB0dB 0dB0dB+6dB +6dB
MONO
EQ2
Zone 1/ Zone 2 stereo uitgangen (Cinch female)
Pen Functie Type
Tip Audio + Uit
Shield Massa A-GND
L/ R symmetrische Zone 1 Uitgangen (XLR 3-pins male)
Pen Functie Type
1 Massa A-GND
2 Audio + Uit
3 Audio - Uit
Tape stereo uitgang (Cinch female)
Pen Functie Type
Tip Audio + Uit
Shield Massa A-GND
Line/ Line 1/ Line 2 Stereo Ingangen (Cinch female)
Pen Functie Type
Tip Audio + In
Shield Massa A-GND
Mic symmetrische Ingangen (XLR 3-pins female)
Pen Functie Type
1 Massa A-GND
2 Audio + In
3 Audio - In
Control (Cinch female)
Pen Functie Type
Tip Volume regeling zone 1 en zone 2 In
Shield Massa A-GND

6Dateq Ace Handleiding Aansluiten NL
Aansluitingen
BALANCED
ZONE 1 L/ R Elektronisch symmetrische zone uitgangen op XLR-connectoren voor het
linker en rechter kanaal van zone 1. Dit type uitgang garandeert een
perfecte signaaloverdracht ook al worden lange audiokabels gebruikt.
ZONE 1/ 2 Ongebalanceerde uitgangen op cinch-connectoren. Deze kunnen worden
gebruikt om de Ace aan te sluiten op een versterker of recorder.
Control Z1/ Z2 Met deze ingangen kan het volume van de zones worden ingesteld. Tussen
de tip en de shield kan een potmeter worden aangesloten, of er kan een
regelspanning worden aangeboden. Zie pagina 7 voor meer uitleg hierover.
TAPE Uitgang voor een recorder
KANAAL 6 EN 5 Cinch-connectoren voor de stereokanalen. Elk kanaal heeft twee identieke
ingangen op lijn-niveau (Line 1 en Line 2) voor apparatuur zoals CD-
spelers, keyboards, MD-spelers etc. Met de ingangskeuzeschakelaar op
het front wordt gekozen welke ingang actief is.
KANAAL 4...1 Gecombineerd mono mic/ stereo Line kanaal met een elektronisch
gebalanceerde microfooningang op XLR-connector en een stereo cinch
ingang op lijn-nivo. Bij ongebalanceerd gebruik van de microfoon worden
pen 1 en pen 3 verbonden met de afscherming van de microfoonkabel. De
microfooningang heeft een gain-trimmer op het connectorbord.
MAINS/ FUSE Euro netentree. De Ace werkt op een netspanning van 230V/ 50Hz. Type
netzekering: 5x20mm (klein), 315mA traag.
Voor alle audio cinch-connectoren geldt:
Wit = Links, Rood = Rechts.

NL Aansluiten Dateq Ace Handleiding 7
Zone volume sturing
Met behulp van deze ingang kan van zones 1 en 2 het volume extern worden verzwakt. De
regeling kan op twee manieren worden gerealiseerd:
Aanbieden van externe spanning
Door tussen de tip en de afscherming van de cinch connectoren een spanning aan te bieden kan
het geluidsniveau worden geregeld.
Het verloop van spanning-demping kan worden geïnverteerd, zodat de ACE makkelijk kan worden
aangesloten op andere bestaande systemen.
Het regelbereik is 0...-80dB, of –80…0dB, bij een spanning van 0…10 volt.
Om de stuurspanning te inverteren moet het apparaat worden geopend. Direct achter de cinch-
aansluitingen zijn vier jumpers te vinden. Door deze jumpers te verplaatsen wordt de sturing
geïnverteerd.
Aansluiten van een potmeter
Tussen de tip en de afscherming van de cinch connectoren kan ook een potmeter worden
aangesloten. Het regelbereik is 0...-80dB. Het beste resultaat wordt verkregen met de speciale
module die hiervoor te verkrijgen is. Eventueel kan ook een 10kOhm lineaire potmeter worden
gebruikt.

8Dateq Ace Handleiding Bedienen NL
Gecombineerd microfoon-/ lijnkanaal (1...4)
Deze kanalen kunnen worden gebruikt om een microfoon of een lijnbron op aan te sluiten. Het
kanaal is voorzien van volumeregeling en ingangskeuze. Elk microfoonkanaal heeft een
afzonderlijk inschakelbare fantoomspanning, TalkOver mogelijkheid en een interne tweevoudige
equalizer. Tevens is op het connectorbord een gain-trimmer aangebracht. Elk line-kanaal bezit
intern de mogelijkheid om d.m.v. een vaste weerstand de ingangsgevoeligheid aan te passen.
-12 -12
-20 -20 -20
+6 +6
+3 +3
00
-6 -6
zz
GAIN GAIN
12
Signal Si
g
nal
Line Line Line
Mic Mic Mic
GAIN Bepaalt de voorinstelling van het volume voor zowel de mono microfoon als de
stereo line ingang.
MIC/ LINE Ingangskeuze schakelaar.
SIGNAL De LED licht op zodra er signaal op het kanaal wordt aangeboden. Het niveau
waarbij de LED aangaat is voor de line-ingang -30dB.
Stereo Lijnkanalen (5 en 6)
Gebruik deze kanalen om stereobronnen op aan te sluiten. Elk kanaal is voorzien van een
ingangskeuze schakelaar (line 1 en line 2) en volume-regeling. Elk line-kanaal bezit intern de
mogelijkheid om d.m.v. een vaste weerstand de ingangsgevoeligheid aan te passen.
-12 -12
-20 -20
+6 +6
+3 +3 +3
000
6
-6 -6
zz
GAIN GAIN GAIN
LOW
0
-1
2
3
455 4
3
2
1+
R
L-15
456
Signal Signal Signal
Line 1 Line 1
Line 2 Line 2
GAIN Bepaalt de voorinstelling van het volume voor zowel line 1 als line 2.
LINE 1/ LINE 2 Ingangskeuze schakelaar.
SIGNAL De LED licht op zodra er signaal op het kanaal wordt aangeboden (-30dB).

NL Bedienen Dateq Ace Handleiding 9

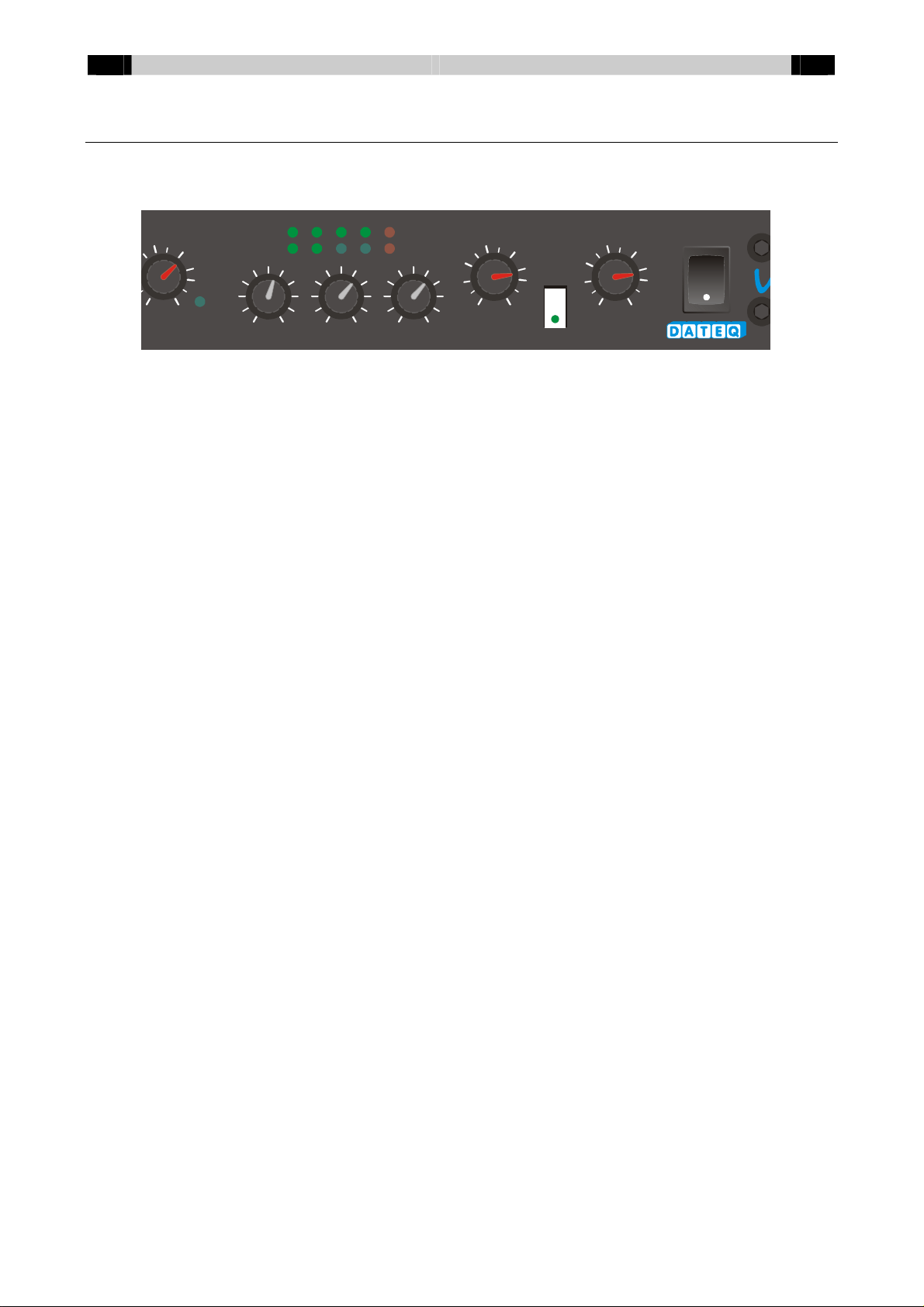

Uitgangszones
De Ace is voorzien van twee identieke uitgangszones. Zone 1 heeft een drievoudige equalizer en
een volume regelaar. Zone 2 heeft alleen een volume-regelaar. Met behulp van de schakelaar
‘EQ2’ op het connectorboard kan de equalizer ook naar de tweede zone worden geschakeld.
-12
+6
+3
0
-6
z
GAIN
MID
0
-1
2
3
455 4
3
2
1+
HIGH
0
-1
2
3
455 4
3
2
1+
LOW
0
-1
2
3
455 4
3
2
1+
POWER
R
L0+3-3-9
-15
6
Signal
Zone 1 Zone 2
TalkOver
-12
-20
+6
+3
0
-6
z
GAIN
-30
-12
-20
+6
+3
0
-6
z
GAIN
-30
LOW Lage tonen regelaar.
MID Midden tonen regelaar
HIGH Hoge tonen regelaar.
GAIN Volumeregelaar voor de ongebalanceerde stereo uitgang (zone 1 en zone 2) en
de gebalanceerde stereo uitgang (alleen zone 1)
TalkOver Schakelt de TalkOver functie aan of uit. Als de LED groen oplicht is de TalkOver
functie ingeschakeld, maar nog niet actief. Zodra in een van de microfoons wordt
gesproken waarbij het TalkOver-circuit is geactiveerd (met de interne jumper)
zullen de overige kanalen worden verzwakt. De LED zal nu rood oplichten om
aan te geven dat de TalkOver functie actief is.
VU-METER De Ace heeft een 2 x 5 segments LED-VU-meter. Op de VU-meter wordt het
signaal weergegeven van zone 1. Een werkniveau rond de 0dB is nominaal.
POWER Netspannings-schakelaar van de Ace.

10 Dateq Ace Handleiding Interne instellingen NL
Interne instellingen
GAIN INSTELLING LINE KANALEN
Van elk line kanaal kan de ingangsgevoeligheid worden verminderd. Hiervoor moet intern een
weerstandswaarde worden aangepast. Als het deksel van de Ace wordt verwijderd zijn bij elk
kanaal, net boven de ingangskeuzeschakelaar, twee conventionele nul-ohm weerstanden te zien.
Zie onderstaande tekening. Wanneer deze weerstandswaarde wordt verhoogd zal de
ingangsgevoeligheid afnemen volgens de onderstaande grafiek.
0
3
6
9
12
15
18
0 102030405060708090100
Weerstand (kOhm)
Verzwakking (dB)
Let erop dat de weerstand voor het rechter kanaal gelijk is aan de weerstand voor het linker
kanaal!
Equalizers
De microfoonkanalen hebben een interne tweeband equalizer. De equalizer is alleen actief
wanneer de microfoon is geselecteerd.
Om de instellingen aan te passen moet het deksel van de Ace worden verwijderd. Op de printplaat
zijn bij elk microfoonkanaal twee zwarte trimmers te zien. Zie onderstaande tekening.
Met een kleine schroevendraaier kan de instelling worden veranderd. Standaard staan beide
trimmers in de middenstand (dit betekend geen klankkleuring). De maximale aanpassing is +/-
18dB.

NL Interne instellingen Dateq Ace Handleiding 11

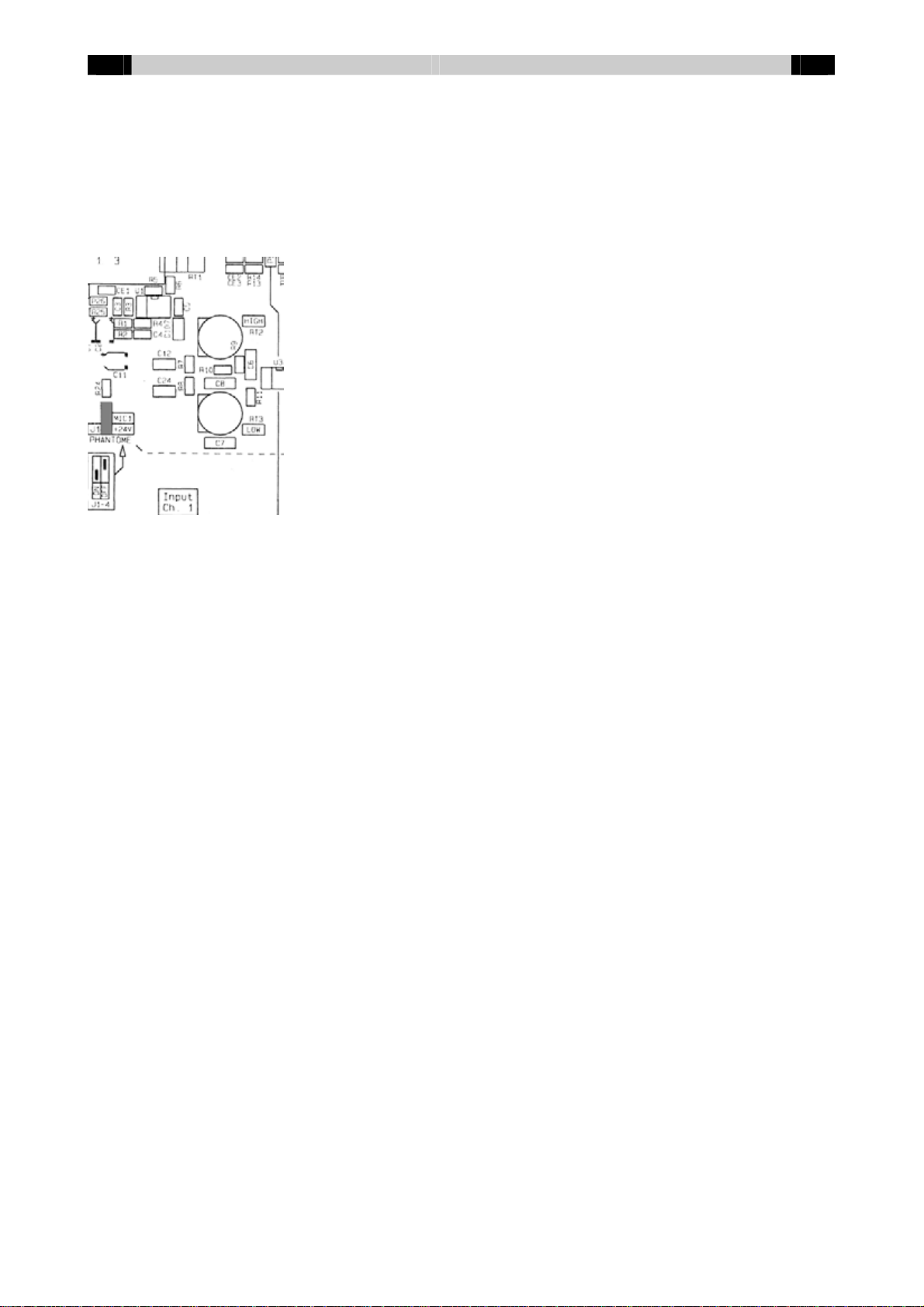

FANTOOMSPANNING
Bij elk microfoonkanaal kan de fantoomspanning worden in,- of uitgeschakeld.
Om de instelling aan te passen moet het deksel worden losgeschroefd. Op de printplaat zijn
jumpers te vinden met het bijschrift phantome +24V. Door de jumper op de onderste twee pennen
te schuiven wordt de fantoomspanning geactiveerd. Als de jumper op de bovenste twee pennen is
aangebracht is de fantoomspanning niet actief.
Standaard staan alle fantoomspanningen uitgeschakeld.
TALKOVER THRESHOLD
Het ingrijppunt van het TalkOver circuit is instelbaar.
Om de gevoeligheid aan te passen moet het deksel van de Ace worden verwijderd. Op de
printplaat is bij het vierde microfoonkanaal onder de equalizer een extra trimmer aangebracht.
Met een kleine schroevendraaier kan de instelling worden veranderd. Door in de microfoon te
spreken kan de gevoeligheid worden getest.

12 Dateq Ace Handleiding Technische specificaties NL
Technische specificaties
MONO INPUT
MIC (kanaal 1...4) ............................................XLR-3 female, elektronisch gebalanceerd
Signaalniveau.........................................-50 dB @ 600 Ohm variabel
Impedantie..............................................3 kOhm nominaal
Ingangsruis.............................................< -105 dB (IHF-A)
Headroom...............................................33 dB
STEREO INPUTS
LINE (kanaal 1...4)...........................................Cinch
Signaalniveau.........................................0 dB @ 600 Ohm variabel
Ingangsimpedantie .................................10 kOhm nominaal
Ingangsruis.............................................< -74 dB (IHF-A)
Kanaalscheiding .....................................> 56 dB @ 1 kHz
LINE 1/ 2 (kanaal 5 en 6).................................Cinch
Signaalniveau.........................................0 dB @ 600 Ohm vast niveau
Ingangsimpedantie .................................10 kOhm nominaal
Ingangsruis.............................................< -74 dB (IHF-A)
Kanaalscheiding .....................................> 56 dB @ 1 kHz
TOONREGELING
EQUALIZER KANAAL 1...4
High ........................................................12 kHz r12 dB, Shelving
Low.........................................................60 Hz r18 dB, Shelving
EQUALIZER ZONE 1
High ........................................................12 kHz r12 dB, Shelving
Mid..........................................................1kHz r18 dB, Bell
Low.........................................................40 Hz r12 dB, Shelving
UITGANGEN
BALANCED MASTER (XLR) ...........................+6 dB gebalanceerd/ 600 Ohm/ variabel
ZONE 1/ ZONE 2 (Cinch) ................................0 dB ongebalanceerd/ 600 Ohm/ variabel
TAPE................................................................0 dB ongebalanceerd/ 600 Ohm/ vast
FREQUENTIEKARAKTERISTIEK
MIC NAAR MASTER........................................50 Hz...20 kHz @ -1 dB
OVERIG NAAR MASTER................................10 Hz...20 kHz @ -1 dB
THD + N...........................................................0,02 % nominaal (CCIR-RMS)
ALGEMEEN
INGEBOUWDE NETVOEDING
Spanningsbereik.....................................220...240 VAC / 50 Hz
Vermogen...............................................30 VA
AFMETINGEN EN GEWICHT
Front .......................................................483 x 44 mm (B x H) = 19”, 1HE
Cutout.....................................................445 x 44 mm (B x H)
Kastdiepte...............................................140mm zonder connectoren
Gewicht...................................................2.1kg Netto
Dateq Audio Technologies BV houdt zich het recht voor om specificaties te wijzigen zonder voorafgaande melding.

2Dateq Ace Manual Safety instructions EN
Safety instructions
1All safety instructions, warnings and operating instructions must be read first.
2All warnings on the equipment must be heeded.
3The operating instructions must be followed.
4Keep the operating instructions for future reference.
5The equipment may never be used in the immediate vicinity of water; make sure that water and
damp cannot get into the equipment.
6The equipment may only be installed or fitted in accordance with the manufacturer's
recommendations.
7The equipment must be installed or fitted such that good ventilation is not obstructed in any
way.
8The equipment may never be installed in the immediate vicinity of sources of heat, such as
parts of heating units, boilers, and other equipment which generates heat (including amplifiers).
9Connect the equipment to a power supply of the correct voltage, using only the cables
recommended by the manufacturer, as specified in the operating instructions and/or shown on
the connection side of the equipment.
10 The equipment may only be connected to a legally approved earthed mains power supply.
11 The power cable or power cord must be positioned such that it cannot be walked on in normal
use, and objects which might damage the cable or cord cannot be placed on it or against it.
Special attention must be paid to the point at which the cable is attached to the equipment and
where the cable is connected to the power supply.
12 Ensure that foreign objects and liquids cannot get into the equipment.
13 The equipment must be cleaned using the method recommended by the manufacturer.
14 If the equipment is not being used for a prolonged period, the power cable or power cord
should be disconnected from the power supply.
15 In all cases where there is a risk, following an incident, that the equipment could be unsafe,
such as:
x if the power cable or power cord has been damaged
x if foreign objects or liquids (including water) have entered the equipment
x if the equipment has suffered a fall or the casing has been damaged
x if a change in the performance of the equipment is noticed
it must be checked by appropriately qualified technical staff.
16 The user may not carry out any work on the equipment other than that specified in the
operating instructions.

EN Introduction Dateq Ace Manual 3
Dateq Ace
-12 -12 -12 -12 -12 -12
-20 -20 -20 -20 -20 -20
+6 +6 +6 +6 +6 +6
+3 +3 +3 +3 +3 +3
000000
-6 -6 -6 -6 -6 -6
zzzzzz
GAIN GAIN GAIN GAIN GAIN GAIN
MID
0
-1
2
3
455 4
3
2
1+
HIGH
0
-1
2
3
455 4
3
2
1+
LOW
0
-1
2
3
455 4
3
2
1+
POWER
R
L0+3-3-9
-15
123456
Signal Signal Signal Signal Signal Signal
Line Line Line Line Line 1 Line 1
Zone 1 Zone 2
Mic Mic Mic Mic Line 2 Line 2 TalkOver
-12
-20
+6
+3
0
-6
z
GAIN
-30
-12
-20
+6
+3
0
-6
z
GAIN
-30
ce
stereo mixer
The DATEQ Ace is a small, but versatile, six channel 19-inch mixer. It is highly suitable for use in
dancing-schools, conference centres etc. The Ace is equipped with eight line-inputs, and four
microphone inputs (channel 1...4) with, for each microphone, a gain-trimmer at the rear, an internal
two-band equaliser and phantom-power that can be switched off.
Each microphone channel has a talk-over circuit to improve the speech intelligibility. This circuit,
which is triggered by the microphone signal (i.e. it is voice-activated), ensures that this signal
overrides all others. The TalkOver circuit of each microphone channel can be enabled or disabled
with an internal jumper. Besides it is possible to select or de-select the ducking of each
microphone independently.
The talk-over function can be disabled with the TalkOver switch on the front. The TalkOver
threshold can be adjusted internally.
The Ace has two output-zones. Zone 1 has a triple equaliser and volume-control. This zone is
equipped with balanced and unbalanced outputs. Zone 2 has a volume-control and unbalanced
outputs.
It is possible to link the equaliser to zone 2. Furthermore zone 2 can be summed to a mono signal
in order to connect a subwoofer, or a 100V amplifier.
Product support
For questions about the Ace, accessories and other products, please contact:
Dateq Audio Technologies B.V.
De Paal 37 Phone: [phone]
1351 JG Almere Fax: [phone]
The Netherlands E-mail: [email protected]
Internet: www.dateq.nl

4Dateq Ace Manual Installation EN
Installing the Ace

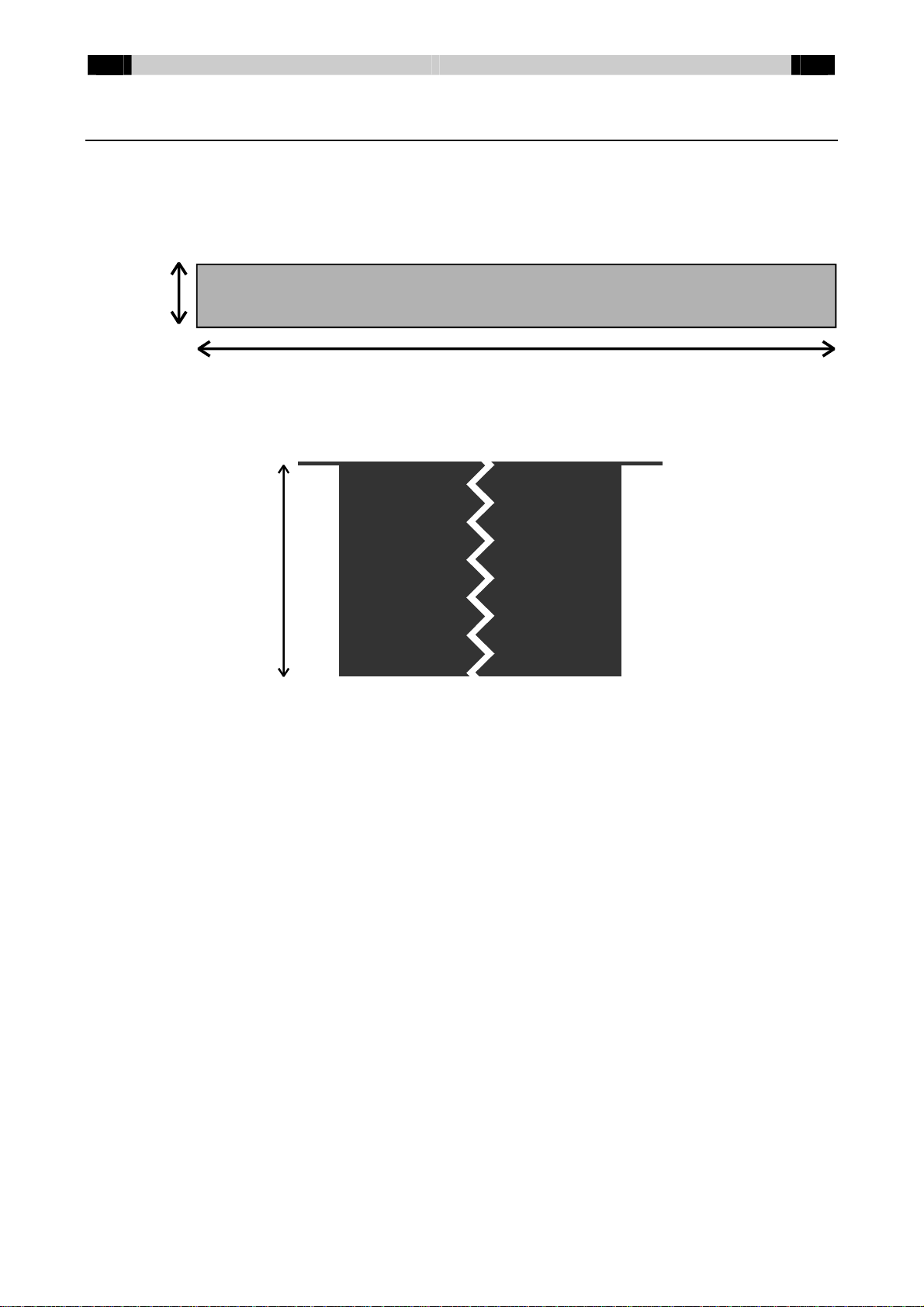

The Ace is designed to be fitted in a 19-inch rack and is just 1 unit high! The cabinet fits in an
opening of 445 x 44 x 140mm (W x H x D). See also the dimensioned drawings below.
The 19-inch front is 3mm thick. When installing the mixer, remember to allow sufficient room for the
connectors and plugs on the Ace’s rear!
CUTOUT
445 mm
44 mm
140mm

EN Operation Dateq Ace Manual 5
Connectorboard
At the rear all the audio in and outputs can be found, just as the euro-mains connector (with built in
mains-fuse) and, when installed, the optional zone output with the volume control input.
123456
MicMicMicMic LineLineLineLineLine 1Line 1 Line 2Line 2
gaingaingaingain micmicmicmic
+++ +
Zone 1
RL
Zone 2
Tape Control
LLLZ1 LL
RRRZ2 RR
Mains 230V/ 50Hz/ 30VA
Fuse: 315mA/ slow
0dB 0dB 0dB 0dB 0dB 0dB-52dB...-30dB -52dB...-30dB -52dB...-30dB -52dB...-30dB0dB 0dB0dB+6dB +6dB
MONO
EQ2
Zone 1/ Zone 2 outputs (Cinch female)
Pin Function Type
Tip Audio + Out
Shield Ground A-GND
L/ R balanced Zone 1 Outputs (XLR 3-pins male)
Pin Function Type
1 Ground A-GND
2 Audio + Out
3 Audio - Out
Tape stereo output (Cinch female)
Pin Function Type
Tip Audio + Out
Shield Ground A-GND
Line/ Line 1/ Line 2 Stereo inputs (Cinch female)
Pin Function Type
Tip Audio + In
Shield Ground A-GND
Mic balanced inputs (XLR 3-pins female)
Pin Function Type
1 Ground A-GND
2 Audio + In
3 Audio - In
Control (Cinch female)
Pin Function Type
Tip Volume control for zone 1 and 2 In
Shield Ground A-GND

6Dateq Ace Manual Installation EN
Connections
BALANCED
ZONE 1 L/ R Electronically balanced master outputs on XLR connectors for the left and
right channels of zone 1. This type of output guarantees perfect signal
transmission even if long audio cables are being used.
ZONE 1/ 2 Unbalanced outputs on cinch connectors. These can be used to connect the
Ace to an amplifier or recorder.
Control Z1/ Z2 These inputs control the volume of the output zones. Between the tip and
the shield a potentiometer or an external control voltage can be supplied.
See page 7 for a more detailed explanation.
TAPE Recorder output.
CHANNEL 6 and 5 Cinch connectors for the stereo line inputs. Each channel has two identical
inputs (line 1 and line 2) for CD-players, keyboards, MD-players etc. With
the input-selector on the front on of the two inputs can be activated.
CHANNEL 4...1 Combined mono mic/ stereo line channel with an electronically balanced
microphone input on a XLR-connector and a stereo line input on a cinch
connector. When using an unbalanced microphone pin 1 and pin 3 must be
connected to the shielding of the cable. Each microphone-input has a gain-
trimmer at the connectorboard.
MAINS/ FUSE Euro mains-input. The Ace operates at 230V/ 50Hz. Fuse: 5x20mm (small),
315mA slow.
For all audio cinch connectors:
White = Left, Red = Right

EN Operation Dateq Ace Manual 7
Zone volume control
By means of this input the volume of zones 1 and 2 can be attenuated. The volume control can be
realised in two different ways:
Supplying an external voltage
When a positive voltage is supplied between the tip and the shielding of the cinch-connectors the
volume will be attenuated.
It is possible to invert the input control range to interface with different systems.
The range is 0…-80dB, or –80…0dB with an input range of 0…10V.
To invert the input control range the Ace has to be opened. Directly behind the cinch connectors
four jumpers can be found. By replacing these jumpers the steering will be inverted.
Connecting a potentiometer
It is also possible to connect a potentiometer between the tip and the shielding to one of the cinch
connectors. The attenuation ranges from 0...-80dB. A special module is available for this purpose.
Instead of this module a 10kOhm linear potentiometer can also be used.
