INSTALLATION INSTRUCTIONS
WOSU30/WOSV30 and
WODU30/WODV30 models
Wall Oven

2
SAFETY AND WARNINGS
1
WARNING!
Electrical shock hazard
Before carrying out any work on the electrical section of the appliance, it must
be disconnected from the mains electricity supply.
Connection to a good earth wiring system is absolutely essential and
mandatory.
Alterations to the domestic wiring system must only be made by a qualified
electrician.
Failure to follow this advice may result in electrical shock or death.
WARNING!
Cut hazard
Take care - some panel edges are sharp.
Failure to use caution could result in injury or cuts.
IMPORTANT SAFETY INSTRUCTIONS!
Save these instructions for the local inspectors’ use.
To avoid hazard, follow these instructions carefully before installing or using this appliance.
Please make this information available to the person installing the appliance - doing so could
reduce your installation costs.
This oven is to be installed and connected to the electricity supply only by an authorized person.
If the installation requires alterations to the domestic electrical system, call a qualified electrician.
The electrician should also check that the socket cable section is suitable for the electricity drawn by
the oven.
The oven must be grounded.
To connect the oven to the mains, do not use adapters, reducers or branching devices as they can
cause overheating and burning.
Installation must comply with your local building and electricity regulations.
Failure to install the oven correctly could invalidate any warranty or liability claims.
This appliance must be installed and connected to the mains power supply only by a suitably
qualified person according to these installation instructions and in compliance with any applicable
local building and electricity regulations. Failure to install the appliance correctly could invalidate
any warranty or liability claims.
If the power supply cable is damaged, it must be replaced by the manufacturer, its service agent or
similarly qualified person in order to avoid a hazard.
Isolating switch: make sure this oven is connected to a circuit which incorporates an isolating switch
providing full disconnection from the power supply in accordance with the wiring rules.
The oven must be earthed.
Do not use adaptors, reducers or branching devices to connect the oven to the mains electricity
supply, as they can cause overheating and burning.
Electrical requirements
Connect oven with copper wire only.
Do not cut the conduit.
A U.L. listed conduit connector must be provided at the junction box.
Do not ground to a gas pipe.
Do not have a fuse in the grounding or neutral circuit.
Fuse both sides of the line.
A time delay fuse or circuit breaker is recommended. If using a time delay fuse, then fuse both sides
of the line.
Flexible armored cable from the appliance should be connected directly to the junction box.
Connect directly to the fused disconnect (or circuit breaker box) through flexible, armored or non-
metallic sheathed, copper cable (with grounding wire).
If codes permit and a separate grounding wire is used, it is recommended that a qualified electrician
determine that the grounding path and wire gauge are in accordance with local codes.
WARNING!
Fire hazard
Do not use adapters, reducers, or branching devices to connect this appliance to
the mains power supply.
Failure to follow this advice may result in overheating, burning, or fire.
409 lb
186 kg
242 lb
110 kg
WARNING!
Very Heavy
Do not attempt to lift this product unassisted.
Lifting unassisted may cause serious injury.
SINGLE
oven
models
DOUBLE
oven
models

3
PRIOR TO INSTALLATION
AFTER INSTALLATION
2
3
the countertop and oven cavity are square and level, and are the required dimensions.
the installation will comply with all clearance requirements and applicable standards and regulations.
the isolating switch will be easily accessible to the customer with the oven installed.
the electrician provides sufficient free length of power supply cable to reach from the bottom rear of the cavity to at least 1.5 metres in front of the bottom edge of the opening.
The cable may enter the cavity from the side, top or bottom, but top entry must be at the rear of the cavity.
the oven connection socket (if fitted) is outside the cavity if the oven is flush to the rear wall.
the oven will rest on a surface that can support its weight.
the height from the floor suits the customer.
you consult local building authorities and by-laws if in doubt regarding installation.
Important!
Some environmental factors and cooking habits can cause condensation in and around the oven during use. To protect surrounding cabinetry from possible damage caused by frequent or excessive condensation, we recommend
moisture-proofing the oven cavity.
Important!
Please take extra care not to damage the lower trim of the oven during installation. The trim is important for correct air circulation and allows the door to open and close without obstruction. The manufacturer does not accept any
responsibility for damage resulting from incorrect installation.
the oven door(s) can open fully without obstruction.
Do not seal the oven into the cabinetry with silicone or glue. This makes future servicing difficult. Fisher & Paykel will not cover the costs of removing the oven, or of damage caused by this removal.
the power supply cable does not touch any hot metal parts.
the isolating switch is easily accessible to the customer with the oven installed.
you complete the ‘Final checklist’ at the end of the installation.
If, after following the instructions given, correct performance cannot be achieved, please contact your nearest Fisher & Paykel Authorised Service Centre, Customer Care, or contact us through our local website listed at
the end of this document.
PARTS SUPPLIED
4
Screws
(2) for OB30SD
(4) for OB30DD
Spacers
(2) for OB30SD
(4) for OB30DD

4

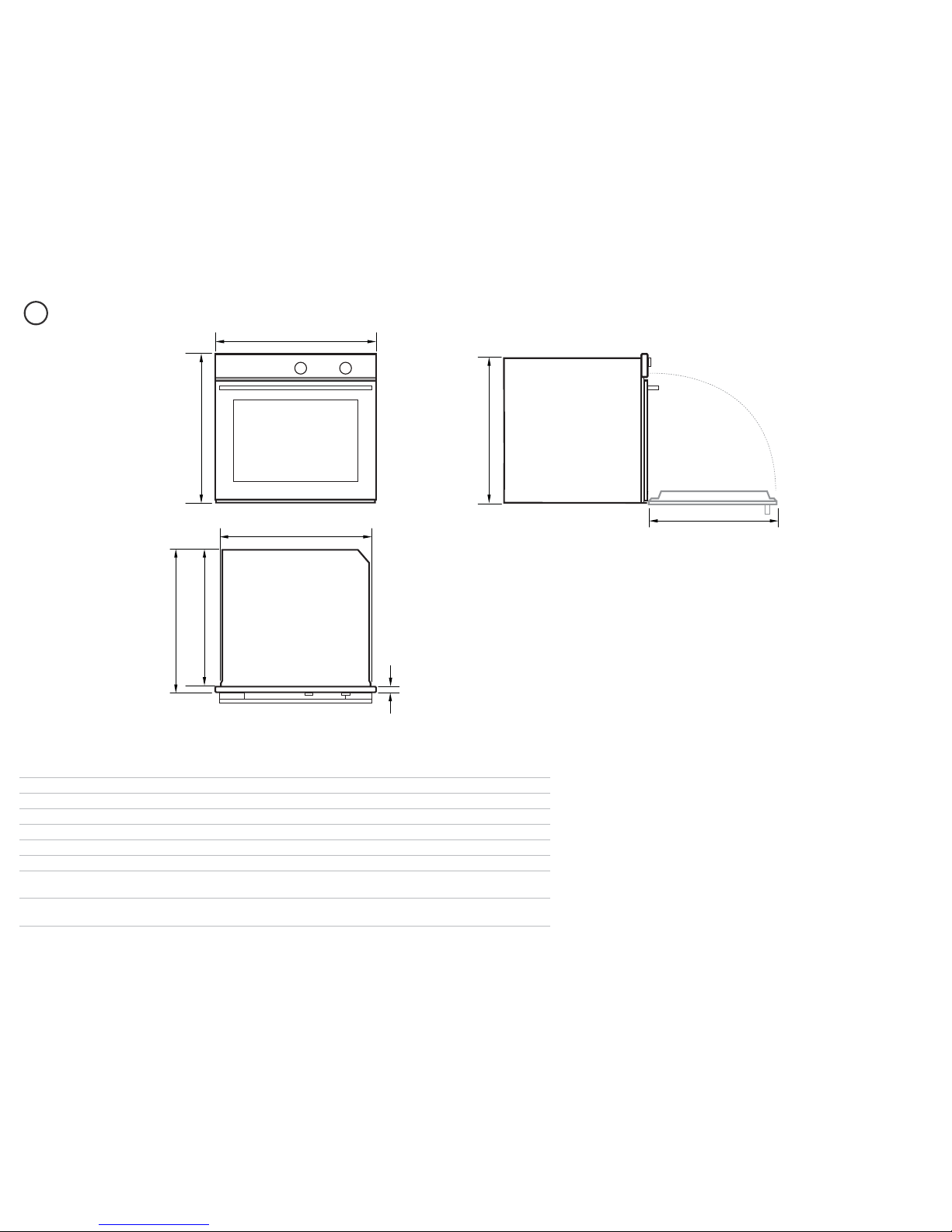

5PRODUCT DIMENSIONS - SINGLE OVENS
Product dimensions inches (mm)
WOSU30
WOSV30
Aoverall height of product 28 ⁄” (689)
Boverall width of product 29 ⁄” (760)
Coverall depth of product (excluding handle and dials) 23 ⁄” (608)
Dheight of chassis 26 ⁄” (675)
Ewidth of chassis 28 ⁄” (720)
Fdepth of chassis 22 ⁄” (569)
Gdepth of oven frame and control panel
(=distance between front of chassis and front of oven door, excl. knobs) 1 ½” (39)
Hdepth of oven door when fully open
(measured from front of control panel) 20 ⁄” (530)
A
CF
B
E
G
H
D
TOP
FRONT SIDE

5

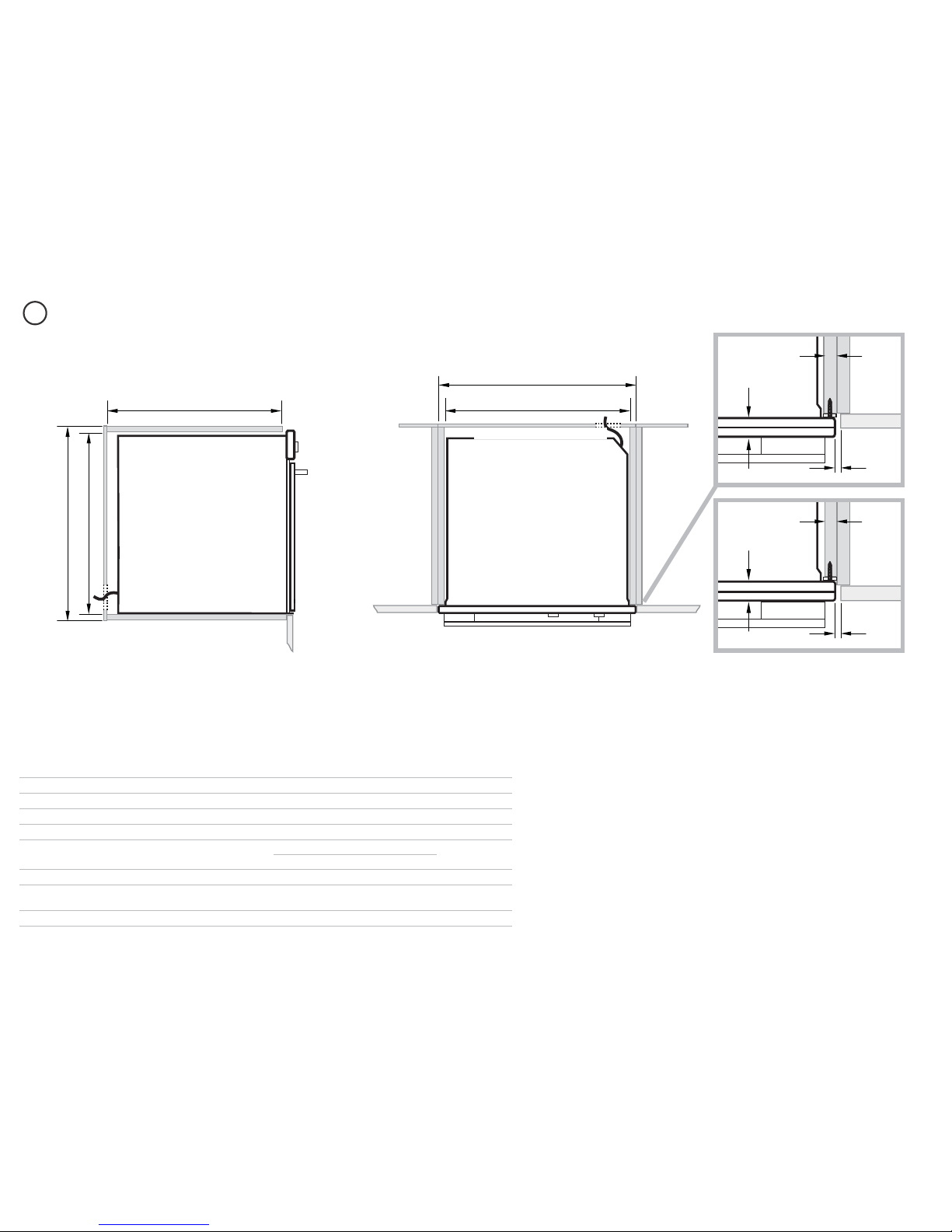

5CABINETRY DIMENSIONS - SINGLE OVENS
Cabinetry dimensions inches (mm)
WOSU30
WOSV30
Iminimum inside width of cavity 28 ½” (724)
Joverall width of cabinetry 30 ⁄” (764)
Kminimum inside height of cavity 26 ⁄” (681)
Loverall height of cabinetry 27 ⁄” (693)
Mminimum inside depth of cavity 22 ⁄” (575)
Note: If installing a cooktop above the oven, ensure adequate clearance is provided for the cooktop as per the cooktop
manufacturer’s instructions.
I
J
K
L
M
Electrical supply
(16-20 mm)
5/8 - 13/16"
(16-20 mm)
5/8 - 13/16"
1-1/2"
1/16"
(2 mm)
min.
1/16"
(2 mm)
min.
(39 mm)
1-1/2"
(39 mm)
TOP
PROUD INSTALL
FLUSH INSTALL
SIDE
Important!
FLUSH INSTALLATION
The depth of the control panel (G) is larger
than conventional ovens. Ensure you have
created a
1 ½” (38 mm) recess in cabinetry.
If flush installing, you need to replace the lower
trim with the supplied long trim at the base of
the oven. Refer to Step 11 for instructions.
Important!
Make sure the cavity is completely sealed
with no gaps.
This is to ensure the oven cooling system
functions correctly.

6
5PRODUCT DIMENSIONS - DOUBLE OVENS
A
CF
B
E
G
H
D
16-20 mm
TOP
FRONT SIDE
Product dimensions inches (mm)
WODU30
WODV30
Aoverall height of product 48 ½” (1232)
Boverall width of product 29 ⁄” (760)
Coverall depth of product (excluding handle and dials) 23 ⁄” (608)
Dheight of chassis 47 ⁄” (1218)
Ewidth of chassis 28 ⁄” (720)
Fdepth of chassis 22 ⁄” (569)
Gdepth of oven frame and control panel
(=distance between front of chassis and front of oven door, excl. knobs) 1 ½” (39)
Hdepth of oven door when fully open
(measured from front of control panel) 20 ⁄” (530)

7

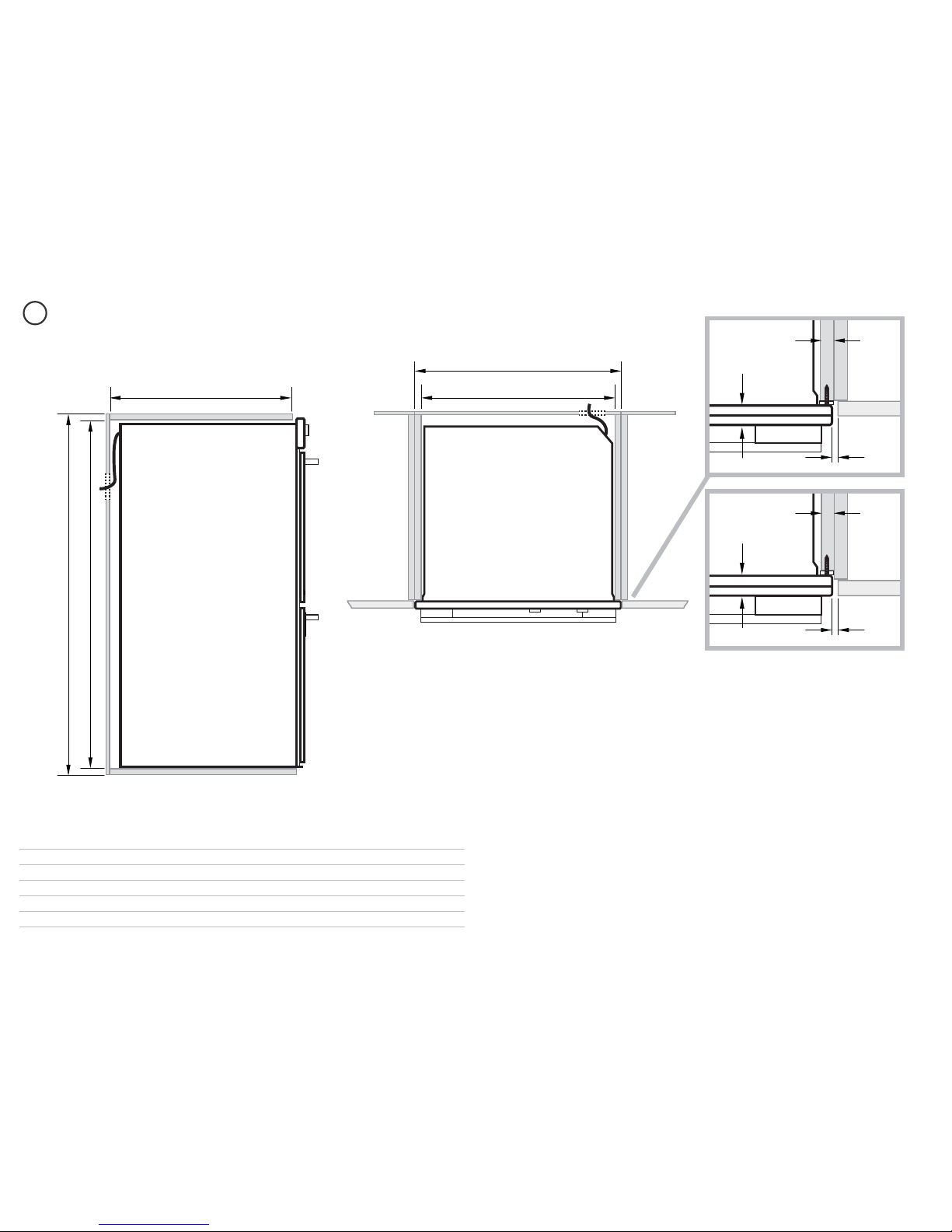

5CABINETRY DIMENSIONS - DOUBLE OVENS
Cabinetry dimensions inches (mm)
WODU30
WODV30
Iminimum inside width of cavity 28 ½” (724)
Joverall width of cabinetry 30 ⁄” (764)
Kminimum inside height of cavity 48 ⁄” (1224)
Loverall height of cabinetry 48 ⁄” (1236)
Mminimum inside depth of cavity 22 ⁄” (575)
TOP
SIDE
K
L
MI
J
(16-20 mm)
5/8 - 13/16"
(16-20 mm)
5/8 - 13/16"
1-1/2"
1/16"
(2 mm)
min.
1/16"
(2 mm)
min.
(39 mm)
1-1/2"
(39 mm)
Electrical supply
Important!
FLUSH INSTALLATION
The depth of the control panel (G) is larger than
conventional ovens. Ensure you have created a
1 ½” (38 mm) recess in cabinetry.
If flush installing, you need to replace the lower
trim with the supplied long trim at the base of the
oven. Refer to Step 11 for instructions.
FLUSH INSTALL
PROUD INSTALL
Important!
Make sure the cavity is completely sealed
with no gaps.
This is to ensure the oven cooling system
functions correctly.

8
6
7

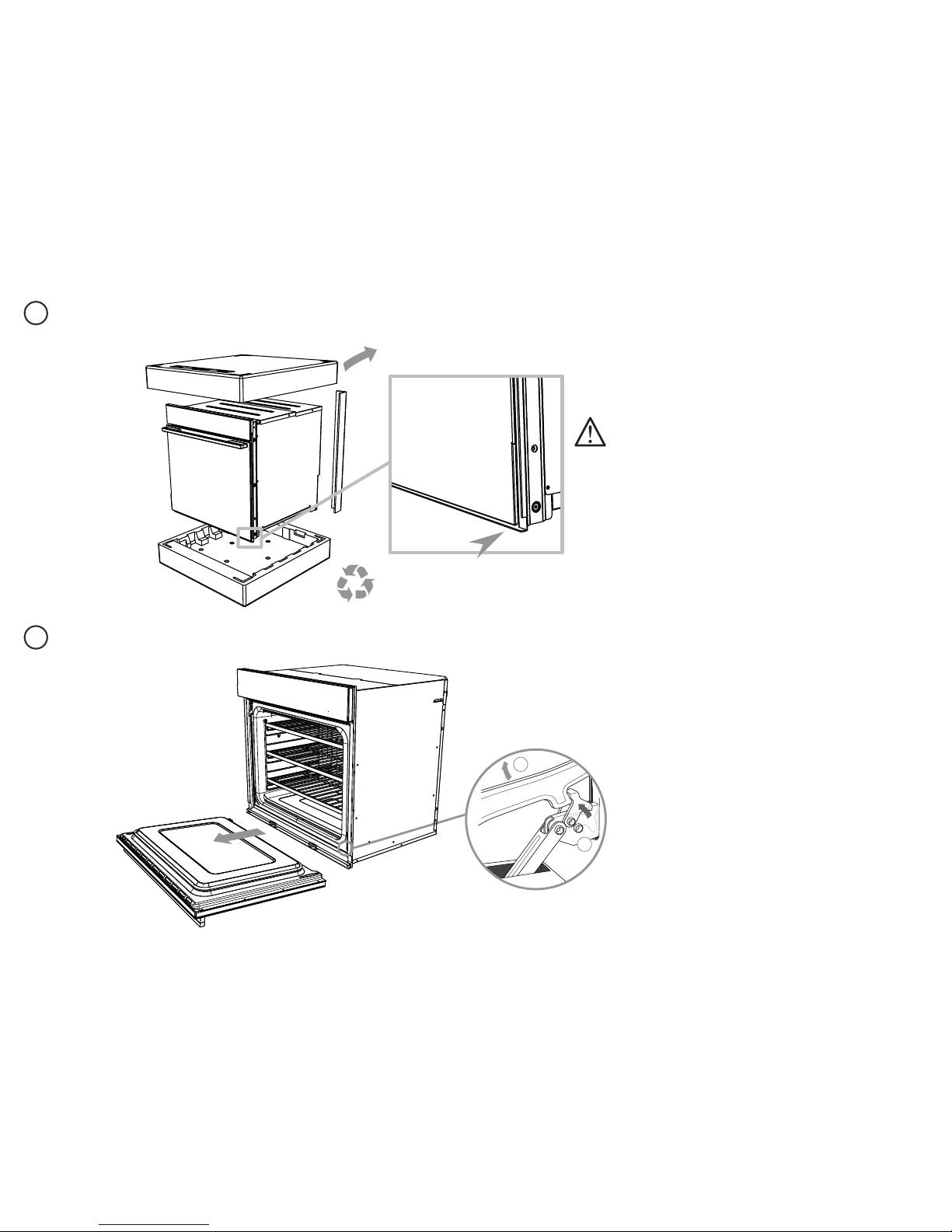

DISCARD PACKAGING RESPONSIBLY
REMOVE THE DOOR(S)
Recycle responsibly
lower trim
Important!
When you remove the oven from the carton be
careful not to damage the lower trim. The trim is
important for both ventilation and to ensure the
door opens fully without obstruction.
Make sure you remove the Long Trim from the
packaging.
Single model shown for illustration purposes only
Important!
Do not lift the oven by the door handle.
1 Hook the door swivel retainers onto the metal bar above them.
2 Lift the oven door slightly to disengage the hinge.
3 Pull the door forward off the appliance and lie it on a flat surface.
Double oven models only:
Remove both doors.
1
2

9

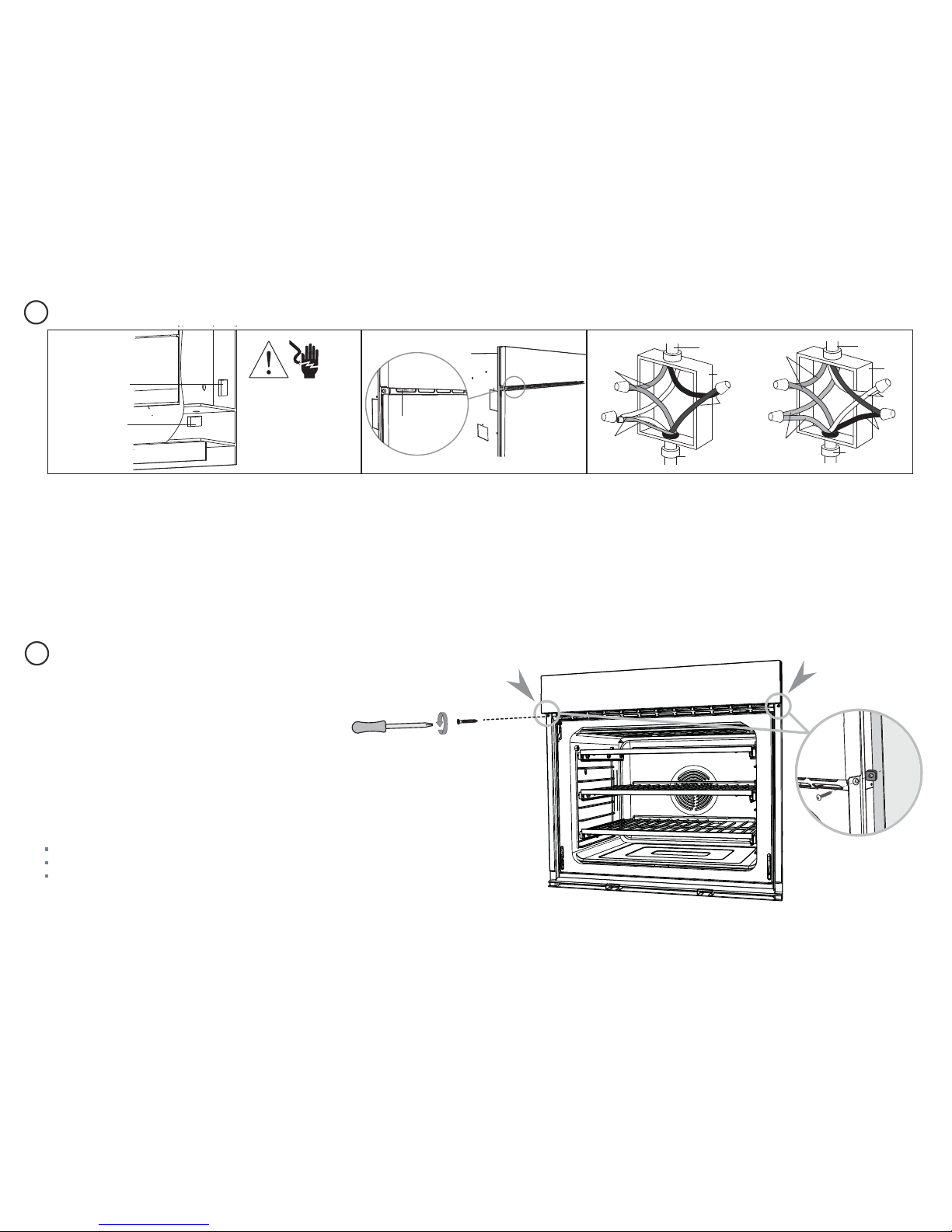

9SECURE THE OVEN TO THE CABINETRY
1 Position the oven in the prepared cavity.
Important!
Do not lift the oven by the door handle.
2 Use the supplied screws and spacers to secure the oven to the cabinetry.
Double oven models only:
There are 4 screws and spacers provided (two per side).
Important!
Do not over-tighten the screws.
Take care not to damage the lower trim of the oven.
Do not seal the oven into the cabinetry with silicone or glue. This makes future
servicing difficult. DCS by Fisher & Paykel will not cover the costs of removing the
oven, or of damage caused by this removal.
8ELECTRICAL CONNECTION TO JUNCTION BOX
Ensure supplied
spacer is fitted
between oven
and cabinetry
Junction box location
for: undercounter
installation
Junction box
location for:
wall installation
OB30 Single
Max. current draw: 19.4 A
Max. load: 4.6 kW
OB30 Double
Max. current draw: 38.3 A
Max. load: 9.2 kW
1 Disconnect the power supply.
2 Remove the junction box cover.
3 Connect the oven cable to the junction box
through the U.L.-listed conduit connector.
4 Connect the two black wires together with
twist-on connectors.
5 Connect the two red wires together with
twist-on connectors.
6 Connect electrical connection according to
local codes and ordinances.
If local codes permit connecting the cabinet-
grounding conductor to the neutral white wire
in the junction box:
7a Connect the factory-taped green and white oven
cable wires to the neutral (white) wire in the
junction box.
8a Replace the junction box cover.
OR If local codes DO NOT PERMIT
connecting the cabinet-grounding
conductor to the neutral (white) wire in
junction box:
7b Separate the factory-taped green and white
oven cable wires.
8b Connect the white oven cable wire to the
neutral (white) wire in junction box.
9b Connect the green grounding oven cable
wire to a grounded wire in the junction box.
10b Replace the junction box cover.
OR If connecting to a four-wire electrical
system:
7c Separate the green and white oven cable wires.
8c Connect the white oven cable wire to the
neutral (white) wire in junction box.
9c Connect the green grounding oven cable wire
to the (green) grounding wire in the junction
box.
Do not connect the green grounding wire to
the neutral (white) wire in junction box.
10c Replace the junction box cover.
Nameplate
cable from
power supply
black
wires
UL - listed
conduit connector
box
red wires
white and green
grounding oven
wires - factory
taped
UL - listed conduit
connector
box
cable from
power supply
white
wires
red wires
green grounding
oven wires
- factory taped
black
wires

10
10
11
REFIT THE DOOR(S)
FLUSH INSTALLATION ONLY - REPLACE THE LOWER TRIM WITH THE SUPPLIED LONG TRIM
2
1
Important!
Do not lift the oven by the door handle.
1 Refit the door following the sequence in Step 7 in reverse order.
Double oven models only:
Ret both doors.
1
1
2
Unscrew and remove the
installed lower trim Replace with the
supplied long trim
Ensure the clips
on the long trim
locate into the
channels

11
12 FINAL CHECKLIST
TO BE COMPLETED BY THE INSTALLER
Make sure the oven is level and securely fitted to the cabinetry.
Check the lower trim is undamaged.
Open the (lower) oven door slowly until it is fully open and check there is
adequate clearance between the bottom of the door and the lower trim.
This is to ensure correct air circulation. Should the lower trim become
damaged, straighten the trim and ensure the oven door opens fully without
obstruction.
Make sure any cable ties and internal packaging has been removed from the
oven cavity.
Make sure all oven vents and openings are clear and free of any
obstruction or damage.
Important!
Failure to make sure all oven vents are clear may result in poor product
performance.
Make sure the isolating switch is accessible by the customer.
TEST OPERATION:
Turn the power to the oven on. The display should light up and show
:. Set the clock following the instructions in the ‘Quickstart Guide’.
Turn the oven function to ‘Bake’. Inside the oven cavity, the oven light should
come on. Air should blow out of the vent at the top of the oven.
Have you demonstrated the basic operation to the customer?
Turn the temperature to 120
o
F / 50
o
C. The temperature indicator should
come on. After five minutes, open the oven door: the air inside should feel
warm. Turn the oven function dial back to OFF.
Installer’s name:
Installer’s signature:
Installation company:
Date of installation:
LEAVE THESE INSTRUCTIONS WITH THE CUSTOMER
Important!
SAVE THESE INSTRUCTIONS
The models shown in this document may not be available in all markets and are subject to change
at any time. For current details about model and specification availability in your country, please
visit our local website listed at the end of this document or contact your local DCS by Fisher &
Paykel dealer.
www.dcsappliances.com

US CA
590701A 03.14
INSTRUCTIONS D’INSTALLATION
Four Encastré
Modèles WOSU30/WOSV30
et WODU30/WODV30

13
CONSIGNES DE SÉCURITÉ ET MISES EN GARDE
1
MISE EN GARDE!
Risque de chocs électriques
Avant d’effectuer des travaux sur la partie électrique de l’appareil, il doit être
débranché de l’alimentation secteur de l’électricité.
Connexion à un bon système de câblage de la terre est absolument essentiel et
obligatoire.
Les modifications apportées au système de câblage domestique ne doivent être
effectués par un électricien qualifié.
Le non respect de ces conseils peut entraîner un choc électrique ou la mort.
MISE EN GARDE!
Risque de coupure
Attention, le bord des panneaux est tranchant.
Le non respect de ces instructions peut causer des blessures ou des coupures.
CONSIGNES DE SÉCURITÉ IMPORTANTES!
Conservez ces instructions afin de pouvoir les mettre à la disposition de l’inspecteur local.
Pour éviter les dangers, observez minutieusement ces instructions avant d’installer ou d’utiliser
l’appareil.
Veuillez mettre ces renseignements à la disposition de l’installateur afin d’éviter des coûts
d’installation exorbitants.
Ce four doit être installé et raccordé aux installations électriques par un personnel qualifié seulement.
Si l’installation exige la modification du système électrique de votre résidence, faites appel à un
électricien qualifié. L’électricien doit également s’assurer que le connecteur de câble convient à la
puissance électrique du four.
Le four doit être mis à la terre.
Pour raccorder le four au circuit principal, n’utilisez aucun adaptateur, aucun réducteur ni aucun
dispositif de branchement; ces appareils peuvent surchauffer et provoquer un incendie.
L’installation doit être conforme aux codes du bâtiment et de l’électricité de votre région.
Le défaut d’installer adéquatement ce four peut annuler la garantie et toute réclamation de
responsabilité.
Cet appareil doit être installé et connecté à l’alimentation secteur que par une personne qualifiée
conformément à ces instructions d’installation et dans le respect des réglementations locales
applicables en matière de construction et d’électricité. Ne pas installer l’appareil correctement
pourrait invalider toutes les réclamations de garantie ou de responsabilité.
Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son agent de
service ou une personne de qualification similaire afin d’éviter un danger.
Sectionneur: assurez-vous que le four est connecté à un circuit qui comprend un sectionneur
fournissant une coupure complète de l’alimentation en conformité avec les règles de câblage.
Le four doit être mis à la terre.
N’utilisez pas d’adaptateurs, réducteurs ou des dispositifs de branchement pour relier le four au
réseau électrique, car ils peuvent provoquer une surchauffe et de brûlure.
Exigences électriques
Utilisez uniquement des conducteurs en cuivre.
Ne coupez pas le conduit.
Un connecteur homologué UL doit être installé dans la boîte de jonction.
Ne branchez pas le fil de mise à la terre à une conduite de gaz.
N’installez aucun fusible au conducteur de mise à la terre ni au circuit neutre.
Protégez les deux phases de l’alimentation par un fusible.
Un fusible à fusion lente ou un disjoncteur est recommandé. Si vous utilisez un fusible à fusion lente,
installez un fusible aux deux phases.
Le câble à armature flexible doit être raccordé directement à la boîte de jonction.
Raccordez-le directement au circuit à fusible (ou au boîtier de disjoncteurs) au moyen d’un
conducteur en cuivre à armature flexible ou gainé (avec fil de mise à la terre).
Si le code le permet et qu’un fil de mise à la terre distinct est utilisé, il est recommandé de faire appel
à un électricien qualifié qui déterminera si la course de la mise à la terre et le calibre de fil répondent
aux codes locaux.
N’utilisez aucune rallonge avec cet appareil.
MISE EN GARDE!
Risque d’incendie
N’utilisez pas d’adaptateurs, réducteurs, ou des dispositifs de branchement pour
brancher cet appareil à l’alimentation secteur.
Le non respect de ces conseils peut entraîner une surchauffe, des brûlures ou un
incendie.
409 lb
186 kg
242 lb
110 kg
MISE EN GARDE!
Très lourd
Ne tentez pas de soulever cet appareil seul.
Vous pourriez vous blesser gravement.
MODÈLES
DE FOUR
SIMPLES
MODÈLES
DE FOUR
DOUBLES

14
AVANT L’INSTALLATION
APRÈS L’INSTALLATION
2
3
le comptoir et la cavité du four sont d’aplomb et de niveau, et sont de la dimension prescrite.
l’installation sera conforme à toutes les exigences de dédouanement et les normes et règlements en vigueur.
le sectionneur sera facilement accessible au client avec le four installé.
l’électricien fournit longueur libre suffisante de câble d’alimentation pour atteindre de l’arrière fond de la cavité à au moins 1,5 mètres en avant du bord inférieur de l’ouverture. Le câble peut entrer dans la cavité du
côté, en haut ou en bas, mais en haut entrée doit être à l’arrière de la cavité.
la prise de raccordement du four (le cas échéant) est en dehors de la cavité si le four est au ras de la paroi arrière.
le four reposera sur une surface de niveau capable de supporter le poids de l’appareil.
la hauteur depuis le plancher est adaptée à l’utilisateur.
consulter les autorités locales de construction et les règlements en cas de doute concernant l’installation.
Important!
Certains facteurs environnementaux et les habitudes de cuisson peuvent provoquer de la condensation à l’intérieur et autour du four pendant l’utilisation. Pour protéger les armoires entourant d’éventuels dommages provoqués par la
condensation fréquente ou excessive, nous vous recommandons étanche à l’humidité de la cavité du four.
Important!
S’il vous plaît prendre soin de ne pas endommager la garniture inférieure du four lors de l’installation. La garniture est important pour la circulation de l’air correcte et permet à la porte pour ouvrir et fermer sans obstruction. Le fabricant
décline toute responsabilité pour les dommages résultant d’une mauvaise installation.
la porte du four peut s’ouvrir entièrement sans obstruction.
N’appliquez aucune silicone ni colle pour sceller le four dans le module. Cette façon de faire rendrait difficile l’exécution de services d’entretien. Fisher & Paykel ne couvre pas les coûts de dépose du four ni les
dommages causés par le retrait du four du module.
le câble d’alimentation ne touche pas toutes les pièces métalliques chaudes.
le sectionneur est facilement accessible pour le client avec le four installé.
vous remplissez la liste de contrôle finale »à la fin de l’installation.
Si, après avoir suivi les instructions données, le bon fonctionnement ne peut pas être atteint, s’il vous plaît contacter votre plus proche Fisher & Paykel centre de service agréé, service à la clientèle, ou nous contacter via
notre site web local figurant à la fin de ce document.
PIÈCES FOURNIES
4
Visser
(2) pour OB30SD
(4) pour OB30DD
entretoises
(2) pour OB30SD
(4) pour OB30DD

15
A
CF
B
E
G
H
D
5DIMENSIONS DU PRODUIT - FOURS SIMPLES
Dimensions du produit po (mm)
WOSU30
WOSV30
AHauteur hors tout de l’appareil 28 ⁄po (689)
BLargeur hors tout de l’appareil 29 ⁄ po (760)
CProfondeur hors tout de l’appareil (sans la poignée) 23 ⁄ po (608)
DHauteur du châssis 26 ⁄ po (675)
ELargeur du châssis 28 ⁄ po (720)
FProfondeur du châssis 22 ⁄ po (569)
GProfondeur du cadre de four et du panneau de commande
(à l’exclusion des boutons) 1 ½ po (39)
HProfondeur de la porte du four
(ouverte) (mesurée à partir de l’avant du cadre de four) 20 ⁄ po (530)
HAUT
AVANT CÔTÉ

16
5DIMENSIONS ARMOIRE - FOURS SIMPLES
Dimensions Cabinetry po (mm)
WOSU30
WOSV30
ILargeur minimale de l’intérieur de la cavité 28 ½ po (724)
JLargeur hors tout du module 30 ⁄ po (764)
KHauteur de l’intérieur de la cavité 26 ⁄ po (681)
LHauteur hors tout du module 27 ⁄ po (693)
MProfondeur minimale de l’intérieur de la cavité Installation proéminente : 22 ⁄ po (575)
Installation aeurante : 24 ⁄ po (613)
Nota : si vous installez une surface de cuisson au-dessus du four, assurez-vous de prévoir un dégagement susant pour la
surface de cuisson, comme le recommandent les instructions du fabricant.
I
J
K
L
M
Electrical supply
(16-20 mm)
5/8 - 13/16"
(16-20 mm)
5/8 - 13/16"
1-1/2"
1/16"
(2 mm)
min.
1/16"
(2 mm)
min.
(39 mm)
1-1/2"
(39 mm)
HAUT
Installation proéminenteL
Installation affleurante
CÔTÉ
Important!
Installation affleurante
La profondeur du panneau de commande (G) est
plus grande que les fours conventionnels. Assurez-
vous d’avoir créé un 1/2 po (38 mm) évidement
dans les armoires.
Si rincer l’installation, vous devez remplacer la
garniture inférieure de la garniture longtemps
fourni à la base du four. Reportez-vous à l’étape
11 pour les instructions.
alimentation électrique
Important!
Assurez-vous que la cavité est entièrement
scellée et qu’elle ne présente aucun
dégagement.
Il s’agit d’assurer les fonctions du système de
refroidissement du four correctement.

17
A
CF
B
E
G
H
D
16-20 mm
5DIMENSIONS DU PRODUIT - FOURS DOUBLES
HAUT
AVANT CÔTÉ
Dimensions du produit po (mm)
WODU30
WODV30
AHauteur hors tout de l’appareil 48 ½ po (1232)
BLargeur hors tout de l’appareil 29 ⁄ po (760)
CProfondeur hors tout de l’appareil (sans la poignée) 23 ⁄ po (608)
DHauteur du châssis 47 ⁄ po(1218)
ELargeur du châssis 28 ⁄ po (720)
FProfondeur du châssis 22 ⁄ po (569)
GProfondeur du cadre de four et du panneau de commande
(à l’exclusion des boutons) 1½po (39)
HProfondeur de la porte du four
(ouverte) (mesurée à partir de l’avant du cadre de four) 20 ⁄ po (530)

18
5DIMENSIONS ARMOIRE - FOURS DOUBLES
Dimensions Cabinetry po (mm)
WODU30
WODV30
ILargeur minimale de l’intérieur de la cavité 28 ½ po (724)
JLargeur hors tout du module 30 ⁄ po (764)
KHauteur de l’intérieur de la cavité 48 ⁄ po (1224)
LHauteur hors tout du module 48 ⁄ po (1236)
Mminimum inside depth of cavity Installation proéminente : 22 ⁄ po (575)
Installation aeurante : 24 ⁄ po (613)
HAUT
CÔTÉ
K
L
MI
J
(16-20 mm)
5/8 - 13/16"
(16-20 mm)
5/8 - 13/16"
1-1/2"
1/16"
(2 mm)
min.
1/16"
(2 mm)
min.
(39 mm)
1-1/2"
(39 mm)
Electrical supply
alimentation électrique
Installation proéminenteL
Installation affleurante
Important!
Installation affleurante
La profondeur du panneau de commande (G) est
plus grande que les fours conventionnels. Assurez-
vous d’avoir créé un 1/2 po (38 mm) évidement
dans les armoires.
Si rincer l’installation, vous devez remplacer la
garniture inférieure de la garniture longtemps
fourni à la base du four. Reportez-vous à l’étape
11 pour les instructions.
Important!
Assurez-vous que la cavité est entièrement
scellée et qu’elle ne présente aucun
dégagement.
Il s’agit d’assurer les fonctions du système de
refroidissement du four correctement.

19
1
2
6
7
JETER EMBALLAGE AVEC MODÉRATION
ENLEVER LA PORTE (S)
Recycler
la longue
garniture
de l’emballage
Important!
Lorsque vous retirez le four du carton veiller à ne pas
endommager la garniture inférieure. La garniture
est important à la fois pour la ventilation et pour
s’assurer que la porte s’ouvre complètement sans
obstruction.
Assurez-vous que vous supprimez le long Garniture
de l’emballage.
Modèle unique montré à des fins d’illustration
seulement
Important!
Ne soulevez pas le four par la poignée de porte.
1 Accrocher les fixations pivotantes porte sur la barre de métal
au-dessus.
2 Soulevez la porte du four légèrement pour dégager la charnière.
3 Tirez la porte avant de l’appareil et se trouver sur une surface
plane.
Les modèles de fours doubles seulement:
Retirez les deux portes.

20
9SECURE THE FOUR À L’ARMOIRE
1 Placez au four dans la cavité préparée.
Important!
Ne soulevez pas le four par la poignée de porte.
2 Utilisez les vis et entretoises fournies pour fixer le four au meuble.
Les modèles de fours doubles seulement:
Il ya 4 vis et entretoises fournies (deux de chaque côté).
Important!
Ne pas trop serrer les vis.
Prenez soin de ne pas endommager la garniture inférieure du four.
Ne pas sceller le four dans l’armoire avec du silicone ou de la colle. Cela rend
l’entretien avenir difficile. Fisher & Paykel ne couvrent pas les frais d’enlèvement
du four, ou de dommage causé par ce retrait.
8BRANCHEMENT ÉLECTRIQUE DE LA BOÎTE DE JONCTION
Assurer
entretoise fourni
est équipé entre
le four et les
armoires
Emplacement de la
boîte de jonction pour
une installation sous
le comptoir
Emplacement de la
boîte de jonction :
installation au mur
OB30 simple
Ampérage max. : 19,4 A
Puissance max. : 4,6 kW
OB30 double
Ampérage max. : 38,3 A
Puissance max. : 9,2 kW
1 Débranchez l’alimentation.
2 Retirez le couvercle de la boîte de jonction.
3 Raccordez le câble du four à la boîte de
jonction au moyen du connecteur de conduit
homologué UL.
4 Raccordez les deux fils noirs ensemble au
moyen de capuchons de connexion (Marrette).
5 Raccordez les deux fils rouges ensemble
au moyen de capuchons de connexion
(Marrette).
6 Effectuez le branchement en observant les codes
et règlements locaux.
Si les codes locaux permettent de raccorder le
conducteur de mise à la terre du module au fil
blanc (neutre) de la boîte de jonction :
7a Raccordez les câbles vert et blanc sertis en usine
au fil blanc (neutre) de la boîte de jonction.
8a Remettez le couvercle de la boîte de jonction en
place.
OU Si les codes locaux permettent de
raccorder le conducteur de mise à la terre
du module au fil blanc (neutre) de la boîte
de jonction :
7b Séparez les fils vert et blanc du four qui ont
été sertis en usine.
8b Raccordez le fil blanc du four au fil blanc
(neutre) de la boîte de jonction.
9b Raccordez le fil de mise à la terre du four (fil vert)
au fil de mise à la terre de la boîte de jonction.
10b Remettez le couvercle de la boîte de jonction
en place.
OU Si vous raccordez l’appareil à un système
électrique à quatre (4) fils :
7c Séparez les fils vert et blanc du four.
8c Raccordez le fil blanc du four au fil blanc (neutre)
de la boîte de jonction.
9c Raccordez le fil vert de mise à la terre de
l’appareil au fil de mise à la terre (vert) de la boîte
de jonction.
Ne branchez pas le fil de mise à la terre vert au
fil blanc (neutre) de la boîte de jonction.
10c Remettez le couvercle de la boîte de jonction en
place.
Plaque
signalétique
câble
d’alimentation
fils
noirs
Connecteur
de conduit
homologué UL
boîte
fils rouges
fils de mise à la
terre blanc et vert
(four) - sertis en
usine
Connecteur
de conduit
homologué UL
boîte
câble
d’alimentation
fils
blancs
fils rouges
fils de mise à la
terre verts (four)
- sertis en usine
fils
noirs
