Deaf Bonce MM-65 User manual

Machete series
MM-65
http://alphard.audio

2
CONTENTS EN
1. Introduction
2. Safety instructions
3. Wiring diagrams
4. Filtering, recommended amplifier settings
5. Specifications
6. Dimensions
7. Box contents
8. Warranty and maintenance info
9. Information on disposal of the electrical and electronic equipment
(for the European countries with separate waste collection)

3
1. INTROD U CTIO N
1. Fasten the speakers properly when installing it in the vehicle. If the component is disconnected during driving, it may cause
serious damage to the passengers of the vehicle or another vehicle.
2. Before installing the components, if possible store the product in the original package to avoid accidental damage to the
product.
3. Be careful when installing and dismantling the speaker! Do not let the speaker drop to avoid damage of its moving parts.
4. When working with tools follow safety rules.
5. Before the installation switch off the head unit and all other audio devices to avoid their damage.
6. Make sure that the location of the speaker does not hinder the proper operation of mechanical and electrical devices of the
vehicle.
7. Do not install components in places exposed to water, excessive humidity, high or low temperature, dust or dirt.
ATTENTION!!! The product may be operated at +5 to +40 °C. In case of moisture condensation, let the product to dry.
8. When performing plumbing, drilling or cutting works with the car, make sure that there is no wiring, brake lines, fuel pipe or
other structural elements under the place of work. Follow the safety rules! Use protective glasses and gloves.
9. When stretching back the speaker cables make sure that they are not in contact with sharp edges or moving mechanical
devices. Make sure that they are firmly fixed and protected over the entire length.
10. The diameter of the speaker cables must be selected in accordance with the length and applied power.
11. Never stretch the cables outside of the car and near the moving parts of the car. This can lead to destruction of the
insulating layer, short circuit and fire.
12. To protect the cables use rubber gaskets if the wire passes through a hole in the plate, or other similar materials if it lies
close to the parts exposed to heat.
CAUTION!!! High sound pressure can damage your health!
Please use the common sense when controlling volume!
2. S A FETY I N STRU C TION S
3. W I RING D I AGRA M S
4 Ohm х 2 MR 8 Ohm
Voice coil Total impedance
Ser ia l c on nec ti o n of t he sp eak er s
EN
Do not expose your amplifier to loads below the value predetermined by the manufacturer.
Various examples of connection types are given at the pages below. Use these examples to determine the required load
impedance of your connection.
Thank you for purchasing this Deaf Bonce product of Machete series! Our company is committed to the creation of extremely
high-profile systems with no loss of quality.
To ensure proper use, please carefully read through this manual before using this product. It is especially important that you
read and observe caution’s in this manual. Please keep the manual in a safe and accessible place for future reference.

4
4 Ohm х 3 MR 12 Ohm
Voice coil Total impedance
4 Ohm х 4 MR 16 Ohm
Voice coil Total impedance
4 Ohm х 2 MR 2 Ohm
Voice coil Total impedance
4 Ohm х 3 MR 1.33 Ohm
Voice coil Total impedance
4 Ohm х 4 MR 1 Ohm
Voice coil Total impedance
Par al l el c onn ec t io n of th e spe ak e rs
EN

4. FILTERING, RECOMMENDED AMPLIFIER SETTINGS.
5
Mix ed c o nn ect io n o f th e spe ake rs
4 Ohm х 4 MR 4 Ohm
Voice coil Total impedance
CAUTION!!! High sound pressure can damage your health!
Please use the common sense when controlling volume!
EN
Sel ec t io n of th e di a me ter o f spe ak e r ca ble s
Use the table below to select the desired diameter based on the length and the power consumption.
The correct choice of amplifier, its settings, filtering and enclosure largely influence on the lifespan of your audio system. You
should select an amplifier with a nominal power, not exceeding the nominal power of the speakers. Proper coordination of the
head unit (HU) with the amplifier will allow to get a clean, undistorted signal applied to the component to prevent overheating
and voice coil damage. Recommended settings of the amplifier and HU: Volume of HU should not exceed 80%. The amplifier
sensitivity should be set to 50%.
The recommended filter settings:
The high pass filter HPF (the filter that cuts all frequencies below those set for the filter) should be set to 150-250 Hz
(24 dB/Oct), or 250-350 Hz (12 dB/Oct)
The low pass filter LPF (the filter that cuts all frequencies above those set for the filter) should be set to 8-12.5 kHz (12
dB/Oct)
Recommended amplifiers: AAK-OGO2500.1D, AAK-OGO1500.2D, AAK-180.4, AAK-200.4D, MA-150.4, MA-130.4,
MA-80.4, MA-50.4.

6
EN

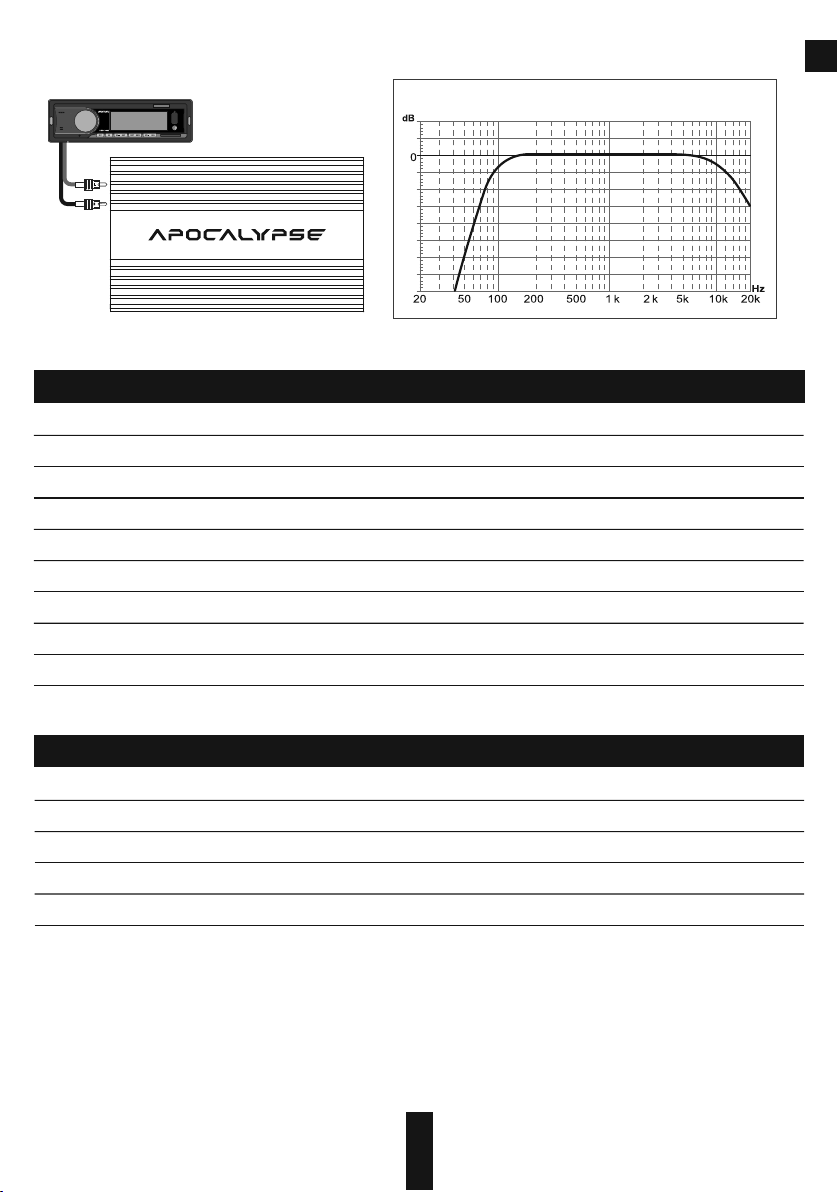

5. S P ECIF I CATI O NS
TH I ELE- S MALL P A RAME T ERS
Size (inch)
Surround material
Cone material
Frame material
Magnet type
Voice coil size (inch)
Model
Power RMS (Watt)
Power MAX (Watt)
Fs (Hz)
Vas (L)
Qts
Spl (dB)
BL
Impedance (Ohm)
MM-65
1.5
Pressed paper
Ferrite
Cloth
130
260
6.5
Stamped steel
4
91
107
5
0.62
6.2
This specified sensitivity is not directly connected with the sound pressure in the vehicle, and therefore should not be
used as the sole indicator for comparison with other speakers.
Frequency response (Hz) 120 - 12 500
LPF - 8-12.5 kHz (12 dB/Oct)
MM-65: HPF - 150-250 Hz (24 dB/Oct)

1. Mid-Range speaker - 2 pcs.
2. Owner’s manual - 1 pcs.
3. Warranty card - 1 pcs.
7
INSTALLATION
7.BOX CONTENTS
CONNECTION OF TERMINALS
EN
6. DIMENSIONS

EN
Items marked “crisscrossed wheeled bin” are not allowed to be disposed of together with usual household waste. These
electrical and electronic products should be disposed of in special reception centers, equipped for recycling such products and
components. For information about the location of the nearest disposal / recycling spot and the rules of delivery of waste please
contact your local municipal office. Recycling and proper disposal helps to protect the environment and prevent harmful effects
on health.
8. W A RRAN T Y AND MA I NTEN A NCE IN F O
http://alphard.audio
9. I N FORM A TION O N D ISPO S AL OF TH E E LECT R ICAL A N D
EL E CTRONI C E QUIP M ENT (F O R THE EU RO P EAN CO U NTRI E S WITH
SE P ARAT E W ASTE C O LLEC T ION)
Deaf Bonce products of Machete series are warranted against defects concerning materials and their manufacturing under
normal functioning conditions.
While the product is under warranty, defective parts will be repaired or replaced at the manufacturer's discretion. The
defective product, along with notification about it, must be returned to the dealer from which it was purchased together with the
warranty certificate duly filled in, . If the product is no longer under warranty, it will be complete with the original packaging
repaired at the current costs.
Our company does not undertake any liability for damages due to transportation. Our company does not take any
responsibility for costs or loss of profit due to the impossibility to use the product, other accidental or consequential costs,
expenses or damages suffered by the customer. Warranty according to laws in force. For more information visit our website and
carefully read warranty card. The manufacturer reserves the right to change design and specification without prior notice.
