Anwendung
Der HVI®head holder ermöglicht den Einsatz eines Akku-Schraubers zumAbsetzen des äußeren Mantels
und der PE-Isolierung von HVI-Leitungen.
Mit dem HVI®head holder ( 35 mm voreingestellte Abisolierlänge) können nachfolgende Schneidköpfe
von DEHN+SÖHNE adaptiert und eingesetzt werden:
 HVI®head 20  HVI®head 27
Zusammenbau

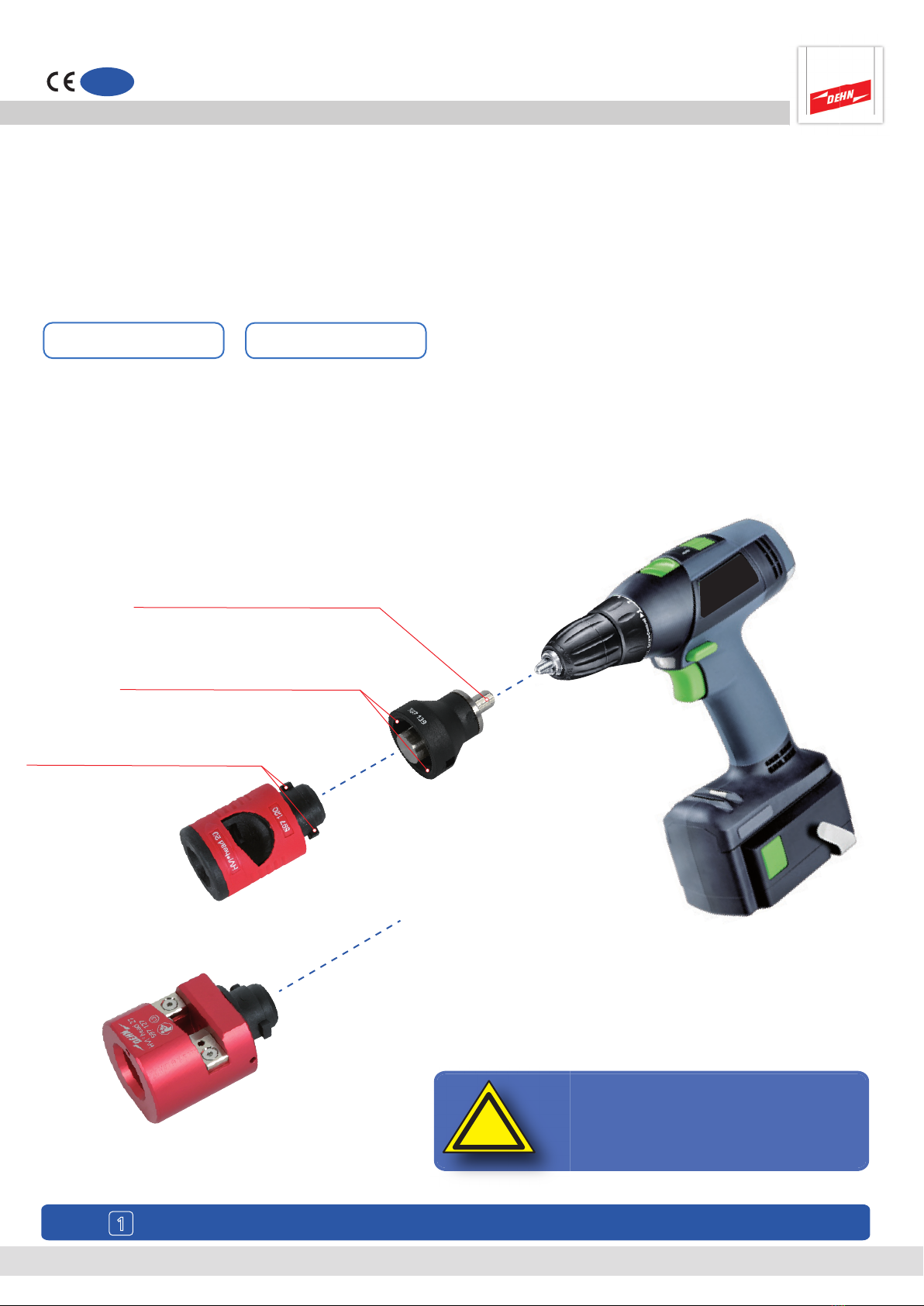

Beim Zusammenbau wird der jeweilige Schneidkopf mit dem Steckteil in die Buchse des HVI®head holder
eingeführt und mit Rechtsdrehung (Bajonettzylinder mit zwei Zapfen) verriegelt. Danach wird der
HVI®head holder mit dem Dreikantbolzen in das Dreibacken-Spannfutter des Akku-Schraubers eingeführt
und über die Schnellspannvorichtung arretiert (siehe Fig. 1).
1
Fig.
!
HVI®head 20
HVI®head 27
HVI®head holder
Bei Verwendung des HVI®head holder
mit aufgesetzten Schneidkopf HVI®head ...
ist eine Schutzbrille zu tragen!
Handelsüblicher
Akku-Schrauber mit
Dreibacken-Spannfutter
Steckteil Bajonettkupplung
(Bajonettzylinder mit zwei Zapfen)
Buchse Bajonettkupplung
(Zwei Zapfenaussparungen)
Dreikantbolzen (Ø 10 mm) für
Dreibacken-Spannfutter
Beipackzettel
Publication No. 1859 / UPDATE 04.14 Mat. No. 3001062
DE

Application
The HVI®head holder allows to use a cordless screw driver for removing the outer sheath and the PE
insulation of HVI Conductors.
The following stripping inserts from DEHN + SÖHNE can be used with the HVI®head holder (preset
stripping length of 35 mm):
 HVI®head 20  HVI®head 27
Assembly
The male connector of the relevant stripping insert is inserted in the female connector of the HVI®head
holder and turned clockwise (bayonet cylinder with two pins) to firmly fix it. After that, the triangular
bolt of the HVI®head holder is inserted in the three-jaw chuck of the cordless screw driver and fixed by
means of the quick-release clamping mechanism (see Fig. 1)
1
Fig.
!
HVI®head 20
HVI®head 27
HVI®head holder
Wear protective goggles when using the
HVI®head holder with HVI®head...
stripping insert!
standard cordless
screw driver with
three-jaw chuck
male connector of the bayonet coupling
(bayonet cylinder with two pins)
female connector of the bayonet
coupling (two recesses for the pins)
triangular bolt (Ø 10 mm)
for three-jaw chuck
GB
Instruction leaflet
Publication No. 1859 / UPDATE 04.14 Mat. No. 3001062
