Dell Precision Rack 7910 User manual

Snelstartgids
Guide d’information rapide
Schnellstart-Handbuch
Guida introduttiva rapida
Dell Precision Rack 7910
Quick Start Guide
1 Install the system into a rack
Plaats het systeem in een rek
Installez le système dans un rack
Setzen Sie das System in ein Rack ein
Installare il sistema in un rack
2 Connect the keyboard, mouse, and monitor
(optional)
Sluit het toetsenbord, de muis en de monitor aan (optioneel)
Connectez le clavier, la souris et le moniteur (facultatif)
Schließen Sie die Tastatur, die Maus und den Monitor (optional) an
Connettere la tastiera, il mouse e il monitor (opzionale)
Scan for access
to support
Dell.com/QRL/Workstation/R7910
3 Connect the system to a power source
Sluit het systeem aan op een voedingsbron
Connectez le système à une source d’alimentation
Schließen Sie das System an eine Energiequelle an
Connettere il sistema a una fonte di alimentazione
4 Loop and secure the power cable in the
retention clip
Voer de voedingskabel door de borgclip
Formez une boucle et fixez le câble d’alimentation au clip de maintien
Schleifen Sie das Stromkabel durch und befestigen Sie es in der Halteklammer
Arrotolare e assicurare il cavo di alimentazione alla clip di contenimento
5 Turn on the system
Schakel het systeem in
Mettez le système sous tension
Schalten Sie das System ein
Accendere il sistema
© 2014 Dell Inc.
© 2014 Microsoft Corporation.
Printed in China.
2014-08

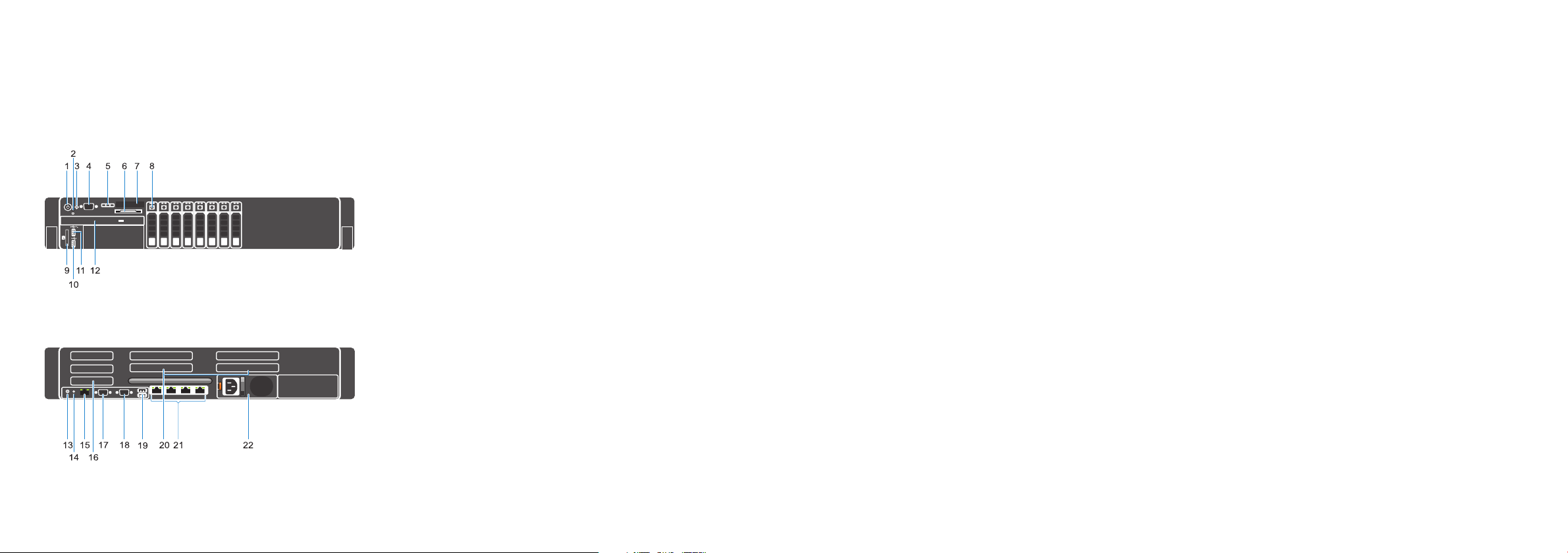

1. Power button/Power light
2. NMI button
3. System identification button
4. VGA connector
5. LCD menu buttons
6. Information tag
7. LCD panel
8. Hard-drives
9. vFlash media card slot
10. USB 2.0 connector
11. USB management port/iDRAC Direct
12. Optical-drive (optional)
13. System identification button
14. System identification connector
15. iDRAC8 Enterprise port (optional)
16. PCIe expansion card slots half height
17. Serial connector
18. VGA connector
19. USB 3.0 connectors
20. PCIe Expansion card slots full height
21. Network connectors
22. Power supply
1. Aan-/uitknop/stroomlampje
2. NMI-knop
3. Systeemidentificatieknop
4. VGA-aansluiting
5. Lcd-menuknoppen
6. Informatielabel
7. Lcd-paneel
8. Harde schijven
9. Sleuf voor vFlash-geheugenkaart
10. USB 2.0-aansluiting
11. USB-poort/iDRAC Direct
12. Optisch station (optioneel)
13. Systeemidentificatieknop
14. Systeemidentificatieaansluiting
15. iDRAC8 Enterprise-poort
(optioneel)
16. PCIe-uitbredingssleuven
(halve hoogte)
17. Seriële aansluiting
18. VGA-aansluiting
19. USB 3.0-aansluitingen
20. PCIe-uitbredingssleuven
(volledige hoogte)
21. Netwerkaansluitingen
22. Voeding
1. Bouton d’alimentation/Voyant
d’alimentation
2. Bouton NMI
3. Bouton d’identification du système
4. Port VGA
5. Boutons de menu de l’écran
d’affichage LCD
6. Étiquette d’informations
7. Écran d’affichage LCD
8. Disques durs
9. Logement pour carte mémoire vFlash
10. Port USB2.0
11. Port de gestion USB/iDRACDirect
12. Lecteur optique (en option)
13. Bouton d’identification du système
14. Port d’identification du système
15. Port iDRAC8 Enterprise (en option)
16. Logements pour carte d’extension
PCIe demi-hauteur
17. Port série
18. Port VGA
19. Ports USB3.0
20. Logements pour carte d’extension
PCIe pleine hauteur
21. Ports réseau
22. Alimentation
1. Betriebsschalter/Betriebsanzeige
2. NMI-Taste
3. Systemidentifikationstaste
4. VGA-Anschluss
5. LCD-Menütasten
6. Informations-Tag
7. LCD-Bildschirm
8. Festplatten
9. vFlash-Medienkartensteckplatz
10. USB2.0-Anschluss
11. USB-Verwaltungsport/iDRAC Direct
12. Optisches Laufwerk (optional)
13. Systemidentifikationstaste
14. Systemidentifikationsanschluss
15. iDRAC8 Enterprise-Anschluss
(optional)
16. PCIe-Erweiterungskartensteckplätze
halber Baulänge
17. Serieller Anschluss
18. VGA-Anschluss
19. USB3.0-Anschlüsse
20. PCIe-Erweiterungskartensteckplätze
voller Baulänge
21. Netzwerkanschlüsse
22. Netzteil
1. Accensione/Indicatore di
alimentazione
2. Pulsante NMI
3. Pulsante di identificazione
del sistema
4. Connettore VGA
5. Pulsanti del menu LCD
6. Etichetta informativa
7. Pannello LCD
8. Dischi rigidi
9. Slot scheda multimediale vFlash
10. Connettore USB 2.0
11. Posta di gestione USB/iDRAC Direct
12. Unità ottica (opzionale)
13. Pulsante di identificazione del sistema
14. Connettore di identificazione
del sistema
15. Porta iDRAC8 Enterprise
(opzionale)
16. Slot scheda di espansione PCIe
a mezza altezza
17. Connettore seriale
18. Connettore VGA
19. Connettori USB 3.0
20. Slot scheda di espansione PCIe
a tutta altezza
21. Connettori di rete
22. Alimentatore
Features
Kenmerken | Caractéristiques | Funktionen | Funzioni
Product support and manuals
Productondersteuning en handleidingen
Support produits et manuels
Produktsupport und Handbücher
Supporto tecnico e manuali del prodotto
dell.com/support
dell.com/support/manuals
Contact Dell
Neem contact op met Dell | Contacter Dell
Kontaktaufnahme mit Dell | Contattare Dell
dell.com/contactdell
Regulatory and safety
Regelgeving en veiligheid | Réglementations et sécurité
Sicherheitshinweise und Zulassungsinformationen
Normative e sicurezza
dell.com/regulatory_compliance
Regulatory model
Wettelijk model | Modèle réglementaire
Muster-Modellnummer | Modello di conformità
E31S
Regulatory type
Wettelijk type | Type réglementaire
Muster-Typnummer | Tipo di conformità
E31S001
Computer model
Computermodel | Modèle de l’ordinateur
Computermodell | Modello del computer
Dell Precision Rack 7910
