Delta Electronics PMC Series User manual

Instruction Manual PMC-12V060W1N□
www.DeltaPSU.com
1. Safety Instructions
• Toensuresufcientconvectioncooling,alwaysmaintainasafetydistanceof
≥20mmfromallventilatedsurfaceswhilethedeviceisinoperation.
• The device is not recommended to be placed on low thermal conductive
surface,forexample,plastics.
• Notethattheenclosureofthedevicecanbecomeveryhotdependingonthe
ambienttemperature andloadofthepowersupply.Donot touchthe device
whileitisinoperationorimmediatelyafterpoweristurnedOFF.Riskofburning!
• Donottouchtheterminalswhilepowerisbeingsupplied.Riskofelectricshock.
• Preventanyforeignmetal,particlesorconductorstoenterthedevicethrough
theopeningsduringinstallation.Itcancause:Electricshock;SafetyHazard;
Fire;Productfailure
• Warning: When connecting the device, secure Earth connection before
connecting L and N. When disconnecting the device, remove L and N
connectionsbeforeremovingtheEarthconnection.

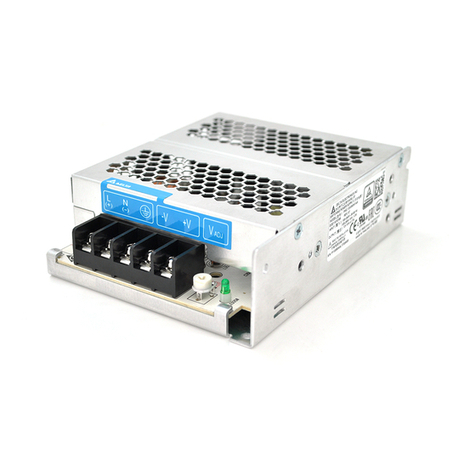

2. Device Descriptions
RefertoFig.1.:
䐟Input&Outputterminalblockconnector
䐠DCvoltageadjustmentpotentiometer
䐡DCOKcontrolLED(Green)
3. Installation of the Device
RefertoFig.2.:
䑵Mounting holes for power supply assembly onto the mounting surface. The
powersupplyshallbemountedonminimum2mountingholesusingM3screw
minimum5mmlength.
䑶This surface belongs to customer’s end system or panel where the power
supplyismounted.
䑷Connector
• Useexiblecable(strandedorsolid)withthefollowingsizes:
• The torque at the Connector shall not exceed 13 Kgf.cm. The insulation
strippinglengthshouldnotexceed0.275”or7mm(RefertoFig.3).
4. Installation of Mounting Accessories
RefertoFig.4.:
• OnlyuseM3screw≤6mmthroughthebasemountingholes.Thisistokeepa
safetydistancebetweenthescrewandinternalcomponents.
• Recommendedmountingtighteningtorque:4~8Kgf.cm.
REV.00
Fig. 1. Device Descriptions
PMC-12V060W1NA (Standard Connector) PMC-12V060W1NJ (IP20 Connector)
PMC-12V060W1NL (Front Face Connector)
Fig. 3. Wire Type Fig. 4. Mounting Screw
Lug Stripped wire
Mounting
accessories
Mounting
screw
Chassis of
the device
6mm max.
7 mm
Fig. 2. Mounting Orientation
Side Mounting (Vertical) Base Mounting (Vertical) Side Mounting (Horizontal)
B
C
A
A
C
B
B
A
C
B
C
A
A
C
B
B
A
C
B
C
AA
C
B
B
A
C
Side Surface
Top Surface
Ventilated Surface
Base Surface
1
2
3
Ventilated Surface
Side Surface
Side Surface
2
3
1
Ventilated Surface
Side Surface
Side Surface
2
3
1
PMC-12V060W1NH (Harness Connector)
PMC-12V060W1NA PMC-12V060W1NJ PMC-12V060W1NL
AWG22-14 AWG22-12 AWG22-12
Ventilated Surface
Side Surface
Side Surface
1
2
3

PMC-12V060W1N□
www.DeltaPSU.comREV.00
1. 安全規範
• 與通風表面保持至少20mm的安全距離，以確保對流冷卻充分。
• 本產品不適合擺放在低熱導體，例如:塑膠。
• 受環境溫度及產品負載的影響，本機外殼溫度會很高，因此在上電時或切斷電
源後短時間內不要觸摸本機，以免燙傷。
• 請勿在上電時觸摸連接端子，以防電擊危險。
• 安裝過程中，應避免金屬元件或金屬導體通過空隙或通風孔進入到產品內，
否則會引起下列狀況。
－電擊;安全危害;火災;產品異常
• 警告:在連接產品電源供應時，產品必須先接地然後才接L和N。當要解開電源
供應時，必須先把L和N解開然後才把接地解開。
2. 產品外觀介紹
依據圖一:
䐟輸入/輸出連接端子
䐠直流電壓調節電位器
䐡直流電控制OK指示燈（綠色）
3. 產品固定方式
依據圖二:
䑵在把產品安裝在固定表面時，將螺絲鎖入此固定孔。產品應該用長度至少5mm
的M3螺絲鎖入至少兩個固定孔。
䑶此固定表面為客戶系統表面。
䑷輸入/輸出連接端子。
• 可以使用以下多股或實心的電線:
• 扭矩不應該超過13Kgf.cm。剝線的長度不應該超過0.275″或者7mm(依據圖
三)。
4. 配件組合安裝
依據圖四:
• 在把配件裝上產品時，請使用長度不超過6mm的M3螺絲鎖入產品底面的固定
孔。這是為了確保螺絲和內部元件間有足夠的絕緣距離。
• 建議配件固定螺絲扭矩為4~8Kgf.cm。
1. 安全规范
• 与通风表面保持至少20mm的安全距离，以确保对流冷却充分。
• 本产品不适合摆放在低热导体，例如:塑胶。
• 受环境温度及产品负载的影响，本机外壳温度会很高，因此在上电时或切断电
源后短时间内不要触摸本机，以免烫伤。
• 请勿在上电时触摸连接端子，以防电击危险。
• 安装过程中，应避免金属元件或金属导体通过空隙或通风孔进入到产品内，
否则会引起下列状况。
－电击;安全危害;火灾;产品异常
• 警告:在连接产品电源供应时，产品必须先接地然后才接L和N。当要解开电源
供应时，必须先把L和N解开然后才把接地解开。
2. 产品外观介绍
依据图一:
䐟输入/输出连接端子
䐠直流电压调节电位器
䐡直流电控制OK指示灯（绿色）
3. 产品固定方式
依据图二:
䑵在把产品安装在固定表面时，将螺丝锁入此固定孔。产品应该用长度至少5mm
的M3螺丝锁入至少两个固定孔。
䑶此固定表面为客户系统表面。
䑷输入/输出连接端子。
• 可以使用以下多股或实心的电线:
• 扭矩不应该超过13Kgf.cm。剥线的长度不应该超过0.275″或者7mm(依据图
三)。
4. 配件组合安装
依据图四:
• 在把配件装上产品时，请使用长度不超过6mm的M3螺丝锁入产品底面的固定
孔。这是为了确保螺丝和内部元件间有足够的绝缘距离。
• 建议配件固定螺丝扭矩为4~8Kgf.cm。
使用说明书使用說明書
PMC-12V060W1NA PMC-12V060W1NJ PMC-12V060W1NL
AWG22-14 AWG22-12 AWG22-12
PMC-12V060W1NA PMC-12V060W1NJ PMC-12V060W1NL
AWG22-14 AWG22-12 AWG22-12
