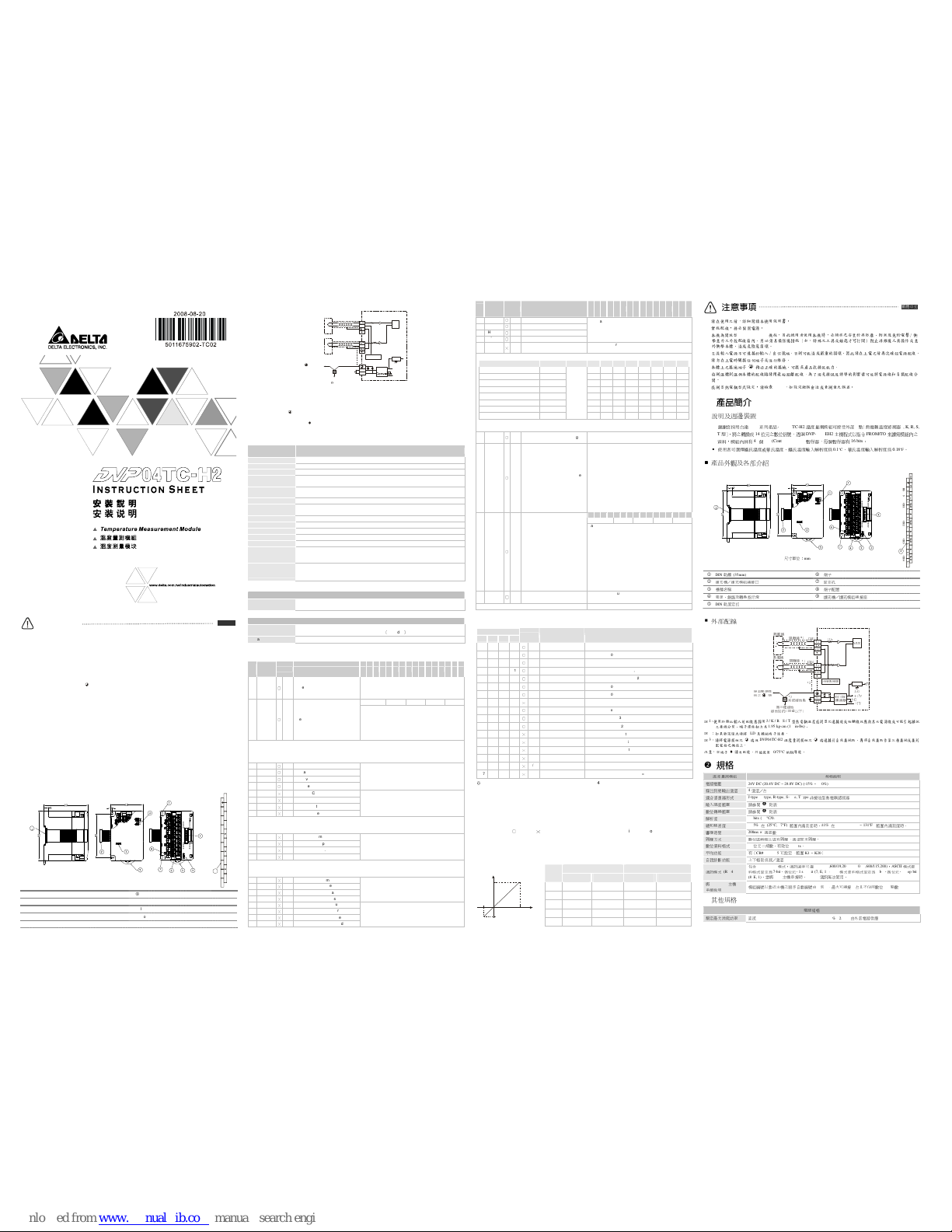

Delta Electronics DVP Series PLC DVP04TC-H2 User manual

Warning
Please read this instruction sheet carefully before use.
Switch off the power before wiring.
DVP04TC-H2 is an OPEN-TYPE device and therefore should be installed in an enclosure free of airborne dust,
humidity, electric shock and vibration. The enclosure should prevent non-maintenance staff from operating the device
(e.g. key or specific tools are requiredto open the enclosure) in case danger and damages on the device may occur.
DO NOT connect input AC power supply to any of the I/O terminals; otherwise serious damage may occur. Check all
the wiring again before switching on the power.
DO NOT to uch an y terminal when the power is switched on.
Make sure the ground termnial is correctly grounded in order to prevent electromagnetic interference.
Keep the wire as short as possible between RTD and PLC and the power wire as far away as possible from I/O wire
to prevent interference.
When setting the thermocouple temperature sensor mode, please make sure that the setting of CR#1 is correct, or it will cause
serious errors.
 Introduction


Model Explanation & Peripherals
 Thank you for choosing Delta’s DVP series PLC. DVP04TC-H2 is able to receive 4 points of external
thermocouple temperature sensors (J-type, K-type, R-type, S-type, T-type) and convert them into 14-bit
digital signals. Besides, through FROM/TO instructions in DVP-EH2 MPU program, the data in
DVP04TC-H2 can be read or written. There are 49 16-bit control registers (CR) in DVP04TC-H2.
 DVP04TC-H2 displays temperatures in Celsius (resolution: 0.1°C) and Fahrenheit (resolution: 0.18°F).


Product Profile (Indicators, Terminal Block, I/O Terminals)
Unit: mm
D - L + L - L +
24V 0V
L - L + L - L + L -
D + SLD
8
SLD SLD SLD
CH 1 CH 2 CH 3 CH4RS-4 85
1 DIN rail (35mm) 6 Terminals
2 Connection port for extension unit/module 7 Mounting hole
3 Model name 8 I/O terminals
4 POW ER, ERROR, A/D indicator 9 Mounting port for extension unit/module
5 DIN rail clip
ENGLISH


External Wiring
CH1
CH4
DC/ DC
5V
AG
+15 V
-15 V
AG
24+
0V
L -
*2
*3
+
-
10 k
MUX
+
-
L -
The rmoc oup le
The rmoc oup le
Shi eldi ng
cabl e *1
Shi eldi ng
cabl e *1
Col d-Ju nc tion
Comp ensa tio n
Sys tem
grounding
Term ina l of
powe r mod ule
Ear th
(10 0 or les s)
*1: The wiring used for analo g input should adopts the connection cable or shielding cable of thermocouple temperature sensor
J-type / K-type / R-type / S-type / T-type and should be separated from other power cable or wirings that may cause interference.
The screw torque of the terminal should be 1.95 kg-cm (1.7 in-lbs).
*2: Terminal SLD is the ground location for noise suppression.
*3: Please connect the terminal on both the power module and DVP04TC-H2 to the system earth point and ground the sy stem
contact or connect it to the cover of power distribution cabinet.
Note: DO NOT wire empty terminal . Use 60/75°C copper conductor only.
Specifications
Temperature
measurement module Explanation
Power su pply voltage 24V DC (20.4V DC ~ 2 8.8V DC) (-15% ~ +20%)
Analog output channel 4 channels/module
Applicable sensor types
J-type, K-type, R-type, S-typ e, T-type Floating thermocouple sensor
Range of input
temperature See the table in Section

Range of digital
conversion See the table in Section

Resolution 14 bits (0.1°C/0.18°F)
Overall accuracy ±0.5% when in full scale (25°C, 77°F)
±1% when in full scale within the range of 0 ~ 55°C, 32 ~ 131°F
Response tim e 200ms × the number of channels
Isolation Isolation between d igital area and analog area. No isolation among channels.
Digital data format 13 significant bits out of 16 bits are available; in 2’s complement
Average function Yes; available for setting up in CR#2 ~ CR#5; range: K1 ~ K20
Self-diagnosis Upper and lower bound detection/channel
Communication mode
(RS-485)
ASCII/RTU mode. Communication speed: 4,800/9,600/19,200/38,400/57,600 /115,200 bps.
ASCII data format: 7-bit, even bit, 1 stop bit (7, E, 1). RT U data format: 8-bit, even bit, 1 stop
bit (8, E, 1). RS-485 cannot be used when connected to PLC MPU.
When connected to
DVP-PLC MPU in series
The modules are numbered from 0 to 7 automatically by their distance from MPU. No. 0 is the
closest to MPU and No. 7 is the furthest. Maximum 8 modules are allowed to connect to MPU
and will not occupy any digital I/O points.


Other Specifications
Power supply
Max. rated power
consumption 24V DC (20.4V DC ~ 28.8V DC) (-15 % ~ +20%), 2.5W supplied by external power.
Environment
Operation/storage 1. Operation: 0°C~ 55°C (Temperature), 50 ~ 95% (Humidity), pollution degree 2
2. Storage: -25°C~ 70°C (Temperature), 5 ~ 95% （ Humidity ）
Vibration/shock immunity
Standard: IEC61131-2, IEC 68-2-6 (TEST Fc)/IEC61131-2 & IEC 68-2-27 (TEST Ea)
Control Register
CR
#
RS-485
parameter
address
Latched
Register content b15
b14
b13
b12
b11
b10
b9 b8 b7 b6 b5 b4 b 3 b2 b1 b0
#0
H’4096
○
R Model name
Set up by the system.
DVP04TC-H2 model code = H’6403.
You can re ad the model name from the program and see
if the extension module exists.
Reserved CH4 CH3 CH2 CH1
#1
H’4097
○
R/W
Thermocouple t ype
Take the setting of CH1 for example:
1. When (b2, b1, b0) is set as (0,0,0), choose J-type
2. When (b2, b1, b0) is set as (0,0,1), choose K-type
3. When (b2, b1, b0) is set as (0,1,0), choose R-type
4. When (b2, b1, b0) is set as (0,1,1), choose S-type
5. When (b2, b1, b0) is set as (1,0,0), choose T-type
CR#1: The working mode of the 4 channels in the sensors selected by the temperature measurement module . There are
2 modes (J-type and K-type) for each channel which can be set up separately. For example, if the user needs to set up
CH1: mode 0 (b2 ~ b0 = 100); CH2: mode 1 (b5 ~ b3 = 001); CH3: mode 0 (b8 ~ b6 = 000) and CH4: m ode 1 (b11 ~ b9 =
001), CR#1 has to be set as H0208 and the higher bits (b12 ~ b15) have to be reserved. The default value = H’0000.
#2
H’4098
○
R/W
CH1 average time
#3
H’4099
○
R/W
CH2 average time
#4
H’409A
○ R/W
CH3 average time
#5 H’409B ○
R/W CH4 average time
Range of settings in CH1 ~ CH4: K1 ~ K20. Default =K10.
Please note that when PLC MPU writes in the average
time by TO/DTO instruction, please use the rising/falling
edge contact detection instructions (LDP/LDF…) in case
you may not obtain the correct average temperature.
#6
H’409C
╳
R Averag e °C temp. measured at CH1
#7
H’409D
╳
R Averag e °C temp. measured at CH2
#8
H’409E
╳ R Averag e °C temp. measured at CH3
#9
H’409F
╳ R Averag e °C temp. measured at CH4
Average Celsius temperature measured at CH1 ~ CH4.
Unit: 0.1°C
CR#6 ~ CR#9: The average Celsius temperature measured at CH1 ~ CH4 obtained from the average time settings in
CR#2 ~ CR#5. For example, if the average time is set as 10, the content in CR#6 ~ CR#9 will be the average of the most
recent 10 temperature signals in Celsius at CH1 ~ CH4.
#10
H’40A0
╳
R Averag e °F temp. measured at CH1
#11
H’40A1
╳ R Averag e °F temp. measured at CH2
#12
H’40A2
╳ R Averag e °F temp. measured at CH3
#13
H’40A3
╳
R Averag e °F temp. measured at CH4
Average Fahrenheit temperature measured at CH1 ~
CH4.
Unit: 0.1°F
CR#10 ~ CR#13: The average Fahrenheit temperature measured at CH1 ~ CH4 obtained from the average time settings
in CR#2 ~ CR#5. For example, if the average time is set as 10, the content in CR#10 ~ CR#13 will be the average of the
most recent 10 temperature signals in Fahrenheit at C H1 ~ CH4.
#14
H’40A4
╳
R Pres ent °C temp. measured at CH1
#15
H’40A5
╳
R Pres ent °C temp. measured at CH2
#16
H’40A6 ╳
R Pres ent °C temp. measured at CH3
#17
H’40A7 ╳
R Pres ent °C temp. measured at CH4
Present Celsius temperature measured at CH1 ~ CH4.
Unit: 0.1°C
#19
H’40A9
╳ R Present °F temp. measured at CH1
#20
H’40AA
╳ R Present °F temp. measured at CH2
#21
H’40AB
╳
R Present °F temp. measured at CH3
#22
H’40AC
╳
R Present °F temp. measured at CH4
Present Fahrenheit temperature measured at CH1 ~ CH4.
Unit: 0.1°F
CR
#
RS-485
parameter
address
Latched
Register content b15
b14
b13
b12
b11
b10
b9
b8
b7
b6
b5
b4
b3
b2
b1
b0
#24
H’40AE
○ R/W
OFFSET value of CH1
#25
H’40AF
○ R/W
OFFSET value of CH2
#26
H’40B0
○
R/W
OFFSET value of CH3
#27
H’40B1
○
R/W
OFFSET value of CH4
Adjustable OFFSET settings at CH1 ~ C H4.
Range: -1,000 ~ +1,000
Default = K0
Unit: 0.1°C
#30
H’40B4
╳ R Error status Register for storing all error status.
See the table of error status for more information.
CR#30: Error status (see the table below)
Error status Content b15 ~ b8 b7 b6 b5 b4 b3 b2 b1 b0
Abnormal power supply K1 (H’1) 0 0 0 0 0 0 0 1
Wiring to empty external contact
K2 (H’2) 0 0 0 0 0 0 1 0
Incorrect mode settin g K4 (H’4) 0 0 0 0 0 1 0 0
OFFSET/GAIN error K8 (H’8) 0 0 0 0 1 0 0 0
Hardware malfunction K16 (H’10) 0 0 0 1 0 0 0 0
Abnormal digital range K32 (H’20) 0 0 1 0 0 0 0 0
Incorrect average times setting
K64 (H’40) 0 1 0 0 0 0 0 0
Instruction error K128 (H’80)
Reserved
1 0 0 0 0 0 0 0
Note: Each error status is determined by the corresponding bit (b0 ~ b7) and there may be more than 2 errors occurring at the
same time. 0 = normal; 1 = error.
#31
H’40B5
○
R/W
Communication address se tting For setting RS-485 communication address.
Range: 01 ~ 254, Default = K1.
#32
H’40B6
○
R/W
Communication speed (b aud rate)
setting
For setting up communication speed: 4,800/9,600/19,200/
38,400/57,600/115,200 bps. A SCII data format: 7-bit
, even
bit, 1 stop bit (7, E, 1). RTU data format: 8-bit, even bit, 1
stop bit (8, E, 1). Default: H’0002.
b0: 4,800 bps.
b1: 9,600 bps (d efault).
b2: 19,200 bps.
b3: 38,400 bps.
b4: 57,600 bps.
b5: 115,200 bps.
b14: High/low bit exchange of CRC checksum (only valid
in RTU m ode)
b15: Switch between ASCII/RTU modes; 0 = ASCII mode
(default)
b15
b14
b13
b12
b11
b10
b9
b8
b7
b6
b5
b4
b3
b2
b1
b0
ERR LED CH4 CH3 CH 2 CH1
#33
H’40B7 ○
R/W Returning to default setting
Take the setting of CH1 for example:
1. b0 is reserved.
2. b1 is reserved.
3. When b2 is set as 1, all the settings will return to
default settings.
ERR LED defin ition: default of b12 ~ b15 = 1111
1. When b12 = 1, CH1 wiring to empty external contact,
ERR LED will flash.
2. When b13 = 1, CH2 wiring to empty external contact,
ERR LED will flash.
3. When b14 = 1, CH3 wiring to empty external contact,
ERR LED will flash.
4. When b15 = 1 CH2 wiring to empty external contact,
ERR LED will flash.
#34
H’40B8 ○
R Firm ware version Displaying the current firmware version in hex; e.g.
version 1.0A is indicated as H’010A
#35 ~ #48 For system use
PID Control Registers
CR#
CH1
CH2
CH3
CH4
Latched
Register content Explanation
#51
#71
#91
#111
○
R/W
Temperature SV Range: K-1,000 ~ K8,000. Default = K0.
#52
#72
#92
#112
○ R/W
Sampling time (s) Range: K1 ~ K30 (s). Default = K2.
#53
#73
#93
#113
○
R/W
KP Default = K121.
#54
#74
#94
#114
○
R/W
KI Integral constant, Default = K2,098.
#55
#75
#95
#115
○
R/W
KD Derivativeconstant, Default = K-29.
#56
#76
#96
#116
○
R/W
Upper limit of I value Range: K-32,760 ~ K32,760. Default = K0.
#57
#77
#97
#117
○
R/W
Lower limit of I value Range: K-32,760 ~ K32,760. Default = K0.
#58
#78
#98
#118
╳
R I value Current accumulated offset value. Default = K0.
#59
#79
#99
#119
○
R/W
Heating/coolingc ontrol 0: Heater, 1: Cooler. Default = K0.
#60
#80
#100
#120
○
R/W
Upper limit of output Range: K-32,760 ~ K32,760. Default = K4,000.
#61
#81
#101
#121
○ R/W
Lower limit of output Range: K-32,760 ~ K32,760. Default = K0. .
#62
#82
#102
#122
╳
R Output percentage (%) Range: K0 ~ K1,000 (Unit: 0.1%). Default =K0.
#63
#83
#103
#123
╳
R Output width (ms) Width ofcontrol output, Unit: ms. Default = K0.
#64
#84
#104
#124
╳
R Output cycle (ms) Cycle of control output, Unit: ms. Default = K0.
#65
#85
#105
#125
╳
R Output volume Default = K0.
#66
#86
#106
#126
╳
R/W
PID_Run/Stop 0: Stop, 1: Run. Default = K0.
#67
#87
#107
#127
╳
R/W
Auto Tune 0: Disabled, 1: Auto-tuning. Default = K0.
※ CR#0 ~ CR#127: The corresponding parameter address H’4096 ~ H’4115 are for users to read/write data by
RS-485 communication. When using RS-485, the user has to separate the module with MPU first.
1. Modbus ASCII/RTU communication protocol: ASCII data format (7-bit, even bit, 1 stop bit (7, E, 1)); RTU
data format (8-bit, even bit, 1 stop bit (8, E, 1)).
2. Function: H’03 (read register data); H’06 (write 1 word datum into register); H’10 (write many word data
into register).
3. Latched CR should be written by RS-485 communication to stay latched. CR will not be latched if written
by MPU through TO/DTO instruction
4. Symbols: ○ : Latched. ╳ : Non-latched. R: Able to read data by FROM instruction or RS-485
communication. W: Able to write data by TO instruction or RS-485 communication.
Temperature / Digital Curve
°C/°F Temperature Measurement Mode:
Max.
Min.
Digita l output
Measured
temp erature inp ut
Min.
Max.
Range of input temperature Range of digital conversion
Thermo
-couple
Min. (°C / °F ) Max. (°C / °F ) Min. (°C / °F ) Max. (°C / °F )
J type -100°C / -148°F
700°C / 1,292°F
K-1,000 / K-1,480
K7,000 / K12,920
K type
-100°C / -148°F
1,000°C / 1,832°F
K-1,000 / K-1,480
K10,000 / K18,320
R type
-10°C / -14°F 1,700°C / 3,092°F
K-100 / K-140 K17,000 / K30,920
S type
-10°C / -14°F 1,700°C / 3,092°F
K-100 / K-140 K17,000 / K30,920
T type
-100°C / -148°F
350°C / 662°F K-1,000 / K-1,480
K3,500 / K6,620
注意事項
 請在使用之前，詳細閱讀本使用說明書。
 實施配線，務必關閉電源。
 本機為開放型 (OPENT YPE) 機 ，因此使用者使用本機時，必須將之安裝於具防塵、防潮及免於電擊 ∕ 衝
擊意外之外 配線箱內。另必須具備保護措施（如：特殊之工具或鑰匙才可打開）防止非維護人員操作或意
外衝擊本體，造成危險及損壞。
 交流輸入電源不可連接於輸入 ∕ 出信號端，否則可能造成嚴重的損壞，因此請在上電之前再次確認電源配線。
 請勿在上電時觸摸任何端子或進行維修。
 本體上之接地端子 務必正確的接地，可提高產品抗雜訊能力。
 由測溫體到溫調本體的配線路請用最短距離配線，為了避免雜訊及誘導的影響儘可能將電源線和負載配線分
開。
 感測器熱電耦型式設定，請檢查 CR#1 ，如設定錯誤會造成量測重大誤差。
 產品簡介
 說明及週邊裝置
 謝謝您採用台達 DVP 系列產品。 DVP04TC-H2 溫度量測模組可接受外部 4 點（熱電耦溫度感測器 J, K, R, S,
T ），將之轉換成 14 位元之數位信號。透過 DVP-PLC EH2 主機程式以指令 FROM/TO 來讀寫模組內之
資料，模組內具有 49 個 CR (Control Register) 暫存器，每個暫存器有 16 bits 。
 使用者可選擇攝氏溫度或華氏溫度，攝氏溫度輸入解析度為 0.1 °C ，華氏溫度輸入解析度為 0.18 °F 。


 產品外觀及各部介紹
尺寸單位： mm
D - L + L - L +
24V 0V
L - L + L - L + L -
D + SLD
8
SLD SLD S LD
CH 1 CH 2 CH3 CH4RS-4 85
1 DIN 軌糟 (35mm) 6 端子
2 擴充機 ／ 擴充模組連接口 7 固定孔
3 機種名稱 8 端子配置
4 電源、錯誤 轉換指示燈 9 擴充機 ／ 擴充模組連接座
5 DIN 軌固定扣
繁體中文
 外部配線
熱電耦
CH1
CH4
DC/ DC
5V
AG
+15V
-15V
AG
24+
0V
L -
L+
轉換器系統接地點
第三種接地
接地阻抗 以下 (100 )
接至電源模
隔離線 *1
*2
*3
隔離線 *1
熱電耦
+
-
10 k MUX
冷接點補償
組 端
+
-L -
L+
SLD
SLD
註 1 ：使用於類比輸入的配線應採用 J / K / R / S / T 型熱電耦溫度感測器之連接線或隔離線且應 其他電源線或可能引起雜訊
之接線分開。端子鏍絲扭力為 1.95 kg-cm (1.7 in-lbs) 。
註 2 ：如果雜訊過大請將 SLD 及接地端子連接。
註 3 ：請將電源模組之 端及 DVP04TC-H2 溫度量測模組之 端連接到系統接地點，再將系統接點作第三種接地或接到
配電箱之機殼上。
注意：空端子 請勿配線。只能使用 60/75°C 的銅導線。
 規格
溫度量測模組 規格說明
電源電壓 24V DC (20.4V DC ~ 28.8V DC) (-15% ~ +20%)
類比訊號輸出通道 4 通道 ／ 台
適合感應器形式 J-type, K-type, R-type, S-type, T-type 非接地型熱電耦感測器
輸入溫度範圍
請參閱  附表
數位轉換範圍
請參閱  附表
解析度 14 bits (0.1°C/0.18°F)
總和精密度 ±0.5%
在 (25°C, 77°F) 範圍內滿刻度時。 ±1% 在 (0 ~ 55°C, 32 ~ 131°F) 範圍內滿刻度時。
響應時間 200ms × 通道數
隔離方式 數位區與類比區有隔離，通道間未隔離。
數位資料格式 16 位元二補數，有效位 13 bits 。
平均功能 有（ CR#2 ~ CR#5 可設定，範圍 K1 ~ K20 ）
自我診斷功能 上下極限偵測 ／ 通道
通訊模式 (RS-485)
包含 ASCII/RTU 模式，通訊速率可選 (4,800/9,600/19,200/38,400/57,600/115,200) ， ASCII 模式資
料格式固定為 7-bit 、偶位元、 1 stop bit (7, E, 1) ， RTU 模式資料格式固定為 8-bit 、偶位元、 1 stop bit
(8, E, 1) 。當與 PLC 主機串接時， RS-485 通訊無法使用。
與 DVP-PLC 主機
串接說明
模組編號以靠近主機之順序自動編號由 0 到 7 ，最大可連接 8 台且不佔用數位 I/O 點數
 其他規格
電源規格
額定最大消耗功率 直流 24V DC (20.4V DC ~ 28.8V DC) (-15% ~ +20%), 2.5W, 由外部電源供應

環境規格
操作 ∕ 儲存環境 1.
操作： 0°C ~ 55°C （溫度）， 50 ~ 95% （濕度），污染等級 2
2. 儲存： -25°C ~ 70°C （溫度）， 5 ~ 95% （濕度）
耐振動 ∕ 衝擊 國際標準規範 IEC61131-2, IEC 68-2-6 (TEST Fc)/IEC61131-2 & IEC 68-2-27 (TEST Ea)
 控制暫存器 CR
CR
編號
RS-485
參數位址
保持型 暫存器名稱 b15
b14
b13
b12
b11
b10
b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
#0 H’409 6
○
R 機種型號
系統內定， DVP04TC-H2 機種編碼 = H’6403
使用者可在程式中將此機種型號讀出，以判斷擴充模組是否存在。
保留 CH4 CH3 CH2 CH1
#1 H’4 097
○
R/W 熱電耦型式
以 CH1 設定來說明：
1. (b2, b1, b0) 設定為 (0, 0, 0) 時，選用 J-type 。
2. (b2, b1, b0)
設定為 (0, 0, 1) 時，選用 K-type 。
3. (b2, b1, b0) 設定為 (0, 1, 0) 時，選用 R-type 。
4. (b2, b1, b0) 設定為 (0, 1, 1) 時，選用 S-type 。
5. (b2, b1, b0) 設定為 (1, 0, 0) 時，選用 T-type 。
CR#1 ：內容值用來設定溫度量測模組選擇感應器內部四個通道的工作模式，每個通道各有 2 種模式 (J-type, K-type) ，可獨
立設定。例如要將 CH1 ~ CH4 分別輸入設定為 CH1 ：模式 0 (b2 ~ b0 = 000) ， CH2 ：模式 1 (b5 ~ b3 = 001) ， CH3 ：模式 0 (b8
~ b6 = 000) ， CH4 ：模式 1 (b11 ~ b9 = 001) 時，須將 CR#1 設為 H’0208 。較高位的位元 (b12 ~ b15) 將保留。出廠設定值為
H’0000 。
#2 H’4098 ○
R/W CH1 平均次數
#3 H’4099 ○
R/W CH2 平均次數
#4 H’409A ○
R/W CH3 平均次數
#5 H’409B ○
R/W CH4 平均次數
通道 CH1 ~ CH4 訊號的平均次數設定，可設定範圍 K1 ~ K20 。
出廠設定值為 K10 。 ( 注意，當 PLC 主機利用 TO/DTO 指令寫入的平
均次數設定時，請使用接點上升下降緣檢出指令 (LD P/LDF…) ，以免
無法求得正確之輸入信號平均值 ) 。
#6 H’409C ╳ R CH1 量測攝氏溫度平均值
#7 H’409D ╳ R CH2 量測攝氏溫度平均值
#8 H’409E ╳ R CH3 量測攝氏溫度平均值
#9 H’409F ╳ R CH4 量測攝氏溫度平均值
通道 CH1 ~ CH4 量測攝氏溫度平均值顯示
單位 0.1°C
CR#6 ~ CR#9 ：內容值為通道 CH1 ~ CH4 量測攝氏溫度信號以 CR#2 ~ CR#5 設定之平均次數所取得之平均值。假設平均次
數設定為 10 ，即每累計 10 次通道 CH1 ~ CH4 量測攝氏溫度 (°C) 信號時取一次平均。
#10 H’40A0 ╳ R CH1 量測華氏溫度平均值
#11 H’40A1 ╳ R CH2 量測華氏溫度平均值
#12 H’40A2 ╳ R CH3 量測華氏溫度平均值
#13 H’40A3 ╳ R CH4 量測華氏溫度平均值
通道 CH1 ~ CH4 量測華氏溫度平均值顯示
單位 0.1°F
CR#10 ~ CR#13 ：內容值為通道 CH1 ~ CH4 量測華氏溫度信號以 CR#2 ~ CR#5 設定之平均次數所取得之平均值。假設平均
次數設定為 10 ，即每累計 10 次通道 CH1 ~ CH4 量測華氏溫度 (°F) 信號時取一次平均。
#14 H’40A4 ╳ R CH1 量測攝氏溫度現在值
#15 H’40A5 ╳ R CH2 量測攝氏溫度現在值
#16 H’40A6 ╳ R CH3 量測攝氏溫度現在值
#17 H’40A7 ╳ R CH4 量測攝氏溫度現在值
通道 CH1 ~ CH4 量測攝氏溫度現在值顯示
單位 0.1°C
#19 H’40A9 ╳ R CH1 量測華氏溫度現在值
#20 H’40AA ╳ R CH2 量測華氏溫度現在值
#21 H’40AB ╳ R CH3 量測華氏溫度現在值
#22 H’40AC ╳ R CH4 量測華氏溫度現在值
通道 CH1 ~ CH4 量測華氏溫度現在值顯示
單位 0.1°F
#24 H’40AE
○
R/W CH1 OFFSET 值
#25 H’40AF
○
R/W CH2 OFFSET 值
#26 H’40B0
○
R/W CH3 OFFSET 值
#27 H’40B1
○
R/W CH4 OFFSET 值
通道 CH1 ~ CH4 提供使用者自行調整的 OFFSET
可調範圍： -1,000 ~ +1,000
出廠設定值為 K0 ，單位 0.1°C 。
OFFSET 值定義：模組量測溫度 - OFFSET 值 = 實 際顯示溫度。
#30 H’40B4 ╳ R 錯誤 狀態 儲存所有錯誤 狀態 的資料暫存器， 詳細 內容請參 照 錯誤信 息 表。
CR#30 ：錯誤 狀態 值請參 照 錯誤 狀態 表：
錯誤 狀態 內容值 b15 ~ b8 b7 b6 b5 b4 b3 b2 b1 b0
電源 異常 K1 (H’1) 0 0 0 0 0 0 0 1
外部接點 空 接 K2 (H’2) 0 0 0 0 0 0 1 0
模式設定錯誤 K4 (H’4) 0 0 0 0 0 1 0 0
OFFSET/GAIN 錯誤 K8 (H’8) 0 0 0 0 1 0 0 0
硬 體 故障 K16 (H’10) 0 0 0 1 0 0 0 0
變 換值 異常 K32 (H’20) 0 0 1 0 0 0 0 0
平均次數設定錯誤 K64 (H’40) 0 1 0 0 0 0 0 0
指令錯誤 K128 (H’80)
保留
1 0 0 0 0 0 0 0
註：每個錯誤狀態由相對應之位元 b0 ~ b7 決定，有可能會同時產生兩個以上之錯誤狀態， 0 代表正常無錯誤， 1 代表
有錯誤狀態產生。
#31 H’40B5
○
R/W 通訊位址設定
設定 RS-485 通訊位址，設定範圍 01 ~ 254 。出廠設定值為 K1 。
#32 H’40B6
○
R/W 通訊速率設定
設定通訊速率， 共 有 4,800/9,600/19,200 bps/38,400 bps/57,600 bps/
115,200 bps 六 種。 ASCII 模式資料格式固定為 7-bit 、偶位元、 1 stop bit
(7, E, 1) ， RTU 模式資料格式固定為 8-bit 、偶位元、 1 stop bit (8, E, 1) 。
出廠設定值為 H’0002 。
b0: 4,800 bps （位元 / 秒 ）。 b1: 9,600 bps （位元 / 秒 ）（出廠設定值）。
b2: 19,200 bps （位元 / 秒 ）。 b3: 38,400 bps （位元 / 秒 ）。
b4: 57,600 bps （位元 / 秒 ）。 b5: 115,200 bps （位元 / 秒 ）。
b14: CRC 檢 查 碼高 低 位 交 換（ 僅 RTU 模式有效）。
b15: ASCII/RTU 模式 切 換， 0 為 ASCII （出廠設定值）。
b15
b14
b13
b12
b11
b10
b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
ERR 燈定義 CH4 CH3 CH2 CH1
#33 H’40B7
○
R/W 恢復 出廠設定
以 CH1 設定來說明：
1. b0 保留 ； b1 保留 ； b2 = 1 時，所有設定值將 回復 為 原 廠設定值。
ERR 燈定義： 原 廠設定值 b12 ~ b15 = 1111
1. 當 b12 = 1 時， CH1 外部接點 空 接時 ERR 燈 閃爍 動作。
2. 當 b13 = 1 時， CH2 外部接點 空 接時 ERR 燈 閃爍 動作。
3. 當 b14 = 1 時， CH3 外部接點 空 接時 ERR 燈 閃爍 動作。
4. 當 b15 = 1 時， CH4 外部接點 空 接時 ERR 燈 閃爍 動作。
#34 H’40B8 ○
R 韌 體 版 16 進制 ，顯示 目前韌 體 版 ，如 1.0A 則 H’010A
#35 ~ #48 系統內部使用
PID 控制暫存器範圍
CR 編號
CH1 CH2 CH3 CH4
保持型 暫存器名稱 說明
#51 #71 #91 #111
○
R/W
溫度設定值 可設定範圍 K-1,000 ~ K8,000 。出廠設定值為 K0 。
#52 #72 #92 #112
○
R/W
取 樣 時間 (s) 可設定範圍 K1 ~ K30 (s) 。出廠設定值為 K2 。
#53 #73 #93 #113
○
R/W KP
出廠設定值為 K121 。
#54 #74 #94 #114
○
R/W KI
積 分 常 數，出廠設定值為 K2,098 。
CR 編號
CH1 CH2 CH3 CH4
保持型 暫存器名稱 說明
#55 #75 #95 #115
○
R/W KD
微 分 常 數，出廠設定值為 K-29 。
#56 #76 #96 #116
○
R/W
積 分量上限 可設定範圍 K-32,760 ~ K32,760 。出廠設定值為 K0 。
#57 #77 #97 #117
○
R/W
積 分量下限 可設定範圍 K-32,760 ~ K32,760 。出廠設定值為 K0 。
#58 #78 #98 #118
╳ R
積 分量 目前 累 積 的 偏差 量。出廠設定值為 K0 。
#59 #79 #99 #119
○
R/W
加 熱 ∕冷卻 選擇 0 ： 加 熱器， 1 ： 冷卻 器。出廠設定值為 K0 。
#60 #80 #100 #120
○
R/W
輸出量上限值 可設定範圍 K-32,760 ~ K32,760 。出廠設定值為 K4,000 。
#61 #81 #101 #121
○
R/W
輸出量下限值 可設定範圍 K-32,760 ~ K32,760 。出廠設定值為 K0 。
#62 #82 #102 #122
╳
R
輸出 % 可設定範圍 K0 ~ K1,000 （單位： 0.1% ）。出廠設定值為 K0 。
#63 #83 #103 #123
╳
R
輸出 寬 度 (ms) 控制 輸出 寬 度，單位： ms 。出廠設定值為 K0 。
#64 #84 #104 #124
╳
R
輸出 周期 (ms) 控制 輸出 周期 ，單位： ms 。出廠設定值為 K0 。
#65 #85 #105 #125
╳
R
輸出量 出廠設定值為 K0
#66 #86 #106 #126
╳
R/W PID_Run/Stop 0
： Stop ， 1 ： Run 。出廠設定值為 K0 。
#67 #87 #107 #127
╳
R/W Auto Tune 0
：不動作， 1 ： Auto-tuning 。出廠設定值為 K0 。
※ CR#0 ~ CR#127 ：對應之參數位址 H’4096 ~ H’4115 可提供使用者利用 RS-485 通訊來讀寫資料。由 RS-485 通
訊時須先將模組與主機分離。
1. 可使用 Modbus ASCII 模式 /RTU 模式通訊協定， ASCII 模式資料格式固定為 7-bit 、偶位元、 1 stop bit (7, E,
1) ， RTU 模式資料格式固定為 8-bit 、偶位元、 1 stop bit (8, E, 1) 。
2. 功能碼 (Function) ： H’03 讀出暫存器資料。 H’06 寫入一個 word 資料至暫存器。 H’10 寫入多筆 word 資料
至暫存器。
3. 停電保持 的 CR 須由 RS-485 通訊來寫入才有停電保持的功能，如果是由主機以 TO/DTO 指令寫入則不
會有停電保持的功能。
4. 符號定義：○：停電保持 。 ╳ ：非停電保持 。 R ：可使用 FROM 指令讀取資料，或利用 RS-485 通訊
讀取資料。 W ：可使用 TO 指令寫入資料，或利用 RS-485 通訊寫入資料。
 溫度∕數位特性曲線
攝（華）氏溫度量測模式：
數位輸 出
量測溫度輸 入
Max.
Max.
Min .
Min .
輸入溫度範圍 數位轉換範圍
熱電耦
Min. (°C / °F ) Max. (°C / °F ) Min. (°C / °F ) Max. (°C/ °F )
J type
-100°C / -148°F 700°C / 1,292°F K-1,000 / K-1,480 K7,000 / K12,920
K type
-100°C / -148°F 1,000°C / 1,832°F
K-1,000 / K-1,480 K10,000/ K18,320
R type
-10°C / -14°F 1,700°C/ 3,092°F
K-100 / K-140 K17,000 / K30,920
S type -10°C/ -14°F 1,700°C / 3,092°F K-100 / K-140 K17,000 / K30,920
T type
-100°C / -148°F 350°C / 662°F K-1,000 / K-1,480 K3,500 / K6,620
注意事項
 请在使用之前 ， 详细阅读本使用说明书 。
 实施配线 ， 务必关闭电源 。
 本机为开放型 (OPEN TYPE) 机壳 ， 因 使用者使用本机时 ， 必须将其安装于具防尘 、 防潮及免于电击 ／ 冲
击意外的外壳配线箱内 。 另必须具备保护措施 （ 如 ： 特殊的工具或钥匙才可打开 ） 防止非维护人员操作或意
外冲击本体 ， 造成危险及损坏 。
 交流输入电源不可连接于输入 ／ 出信号端 ， 否则可能造成严重损坏 ， 因 请在上电之前再次确认电源配线 。
 请勿在上电时触摸任何端子或进行维修 。
 本体上的接地端子 务必正确的接地 ， 可提高产品抗噪声能力 。
 由测温体到温调本体的配线路请用最短距离配线 ， 为了避免噪声及诱导的影响尽可能将电源线和负载配线分
开 。
 传感器热电耦型式设定 ， 请检查 CR#1 ， 如设定错误会造成量测重大误差 。
 產品簡介
 型号说明及周边装置
 谢谢您采用台达 DVP 系列产品。 DVP04TC-H2 温度测量模块可接受外部 4 点（热电 温度传感器 J 、 K 、 R 、
S 、 T 型），将其转换成 14 位的数字信号。通过 DVP-PLC EH2 主机程序以指令 FROM/TO 来读写模块内的
数据，模块内具有 49 个 CR (Control Register) 寄存器，每个寄存器有 16 bits 。
 使用者可选择摄氏温度或华氏温度，摄氏温度输入分辨率为 0.1°C ，华氏温度输入分辨率为 0.18°F 。
 产品外观（指示灯、端子台、端子配置）
尺寸单位： mm
D - L + L - L +
24V 0V
L - L + L - L + L -
D + SL D
8
SLD S LD SL D
CH 1 C H 2 CH3 CH 4RS-4 85
1 DIN 轨糟 (35mm) 6 端子
2 扩展机／扩展模块连接口 7 固定孔
3 机种名称 8 端子配置
4 电源、错 及转换指示灯 9 扩展机／扩展模块连接座
5 DIN 轨固定扣
简体中文
 外部配线
热电偶
CH 1
CH 4
DC /DC
5V
AG
+15 V
-15 V
AG
24+
0V
SLD
L-
L+
转换器
系统接地点
第三种接地
接地阻抗 以下 ( )100
接至电源模
隔离线 1*
*2
*3
隔离线 1*
热电偶
+
-
10K
MU X
冷接点补偿
块的 端
+
-
SLD
L-
L+
注 1 ： 使用于模拟输入的配线应采用 J / K / R / S / T 型热电偶温度传感器的连接线或隔离线且应与其它电 线或可能引起噪声
的接线分开 。 端子镙丝扭力为 1.95 kg-cm (1.7 in-lbs) 。
注 2 ： 如果噪声过大请将 SLD 与接地端子连接 。
注 3 ： 请将电 模块的 端与 DVP04TC-H2 温度测量模块的 端连接到系统接地点 ， 再将系统接点作第三种接地或接到
配电箱的机壳上 。
注意 ： 空端子 请勿配线 。 只能使用 60°C /75°C 的铜导线 。
 規格
温度测量模块 规格说明
电源电压 24V DC (20.4V DC ~ 28.8V DC) (-15% ~ +20%)
模拟信号输出通道 4 通道／台
适合传感器形式 J-type, K-type, R-type, S-type, T-type 非接地型 热电偶传感器
输入温度范围 请参阅  附表
数字转换范围 请参阅  附表
分辨率 14 bits (0.1°C/0.18°F)
综和精确度
±0.5% 在 (25°C, 77°F) 范围内满刻度时
±1% 在 (0 ~ 55°C, 32 ~ 131°F) 范围内满刻度时
响应时间 200ms × 通道数
隔离方式 数位区与类比区有隔离，通道间未隔离。
数字数据格式 16 位二补数，有效位 13 bits 。
平均功能 有 (CR#2 ~ CR#5 可设定，范围 K1 ~ K20)
自我诊断功能 上下极限检测／通道
通讯模式 (RS-485)
包含 ASCII/RTU 模式，通讯速率可选 (4,800/9,600/19,200/38,400/57,600 /115,200) ， ASCII 模式
数据格式固定为 7-bit 、偶位、 1 stop bit (7, E, 1) ， RTU 模式数据格式固定为 8-bit 、偶位、 1 stop bit
(8, E, 1) 。当与 PLC 主机串接时， RS-485 通讯无法使用。
与 DVP-PLC 主机
串接说明
模块编号以靠近主机的顺序自动编号由 0 到 7 ，最大可连接 8 台且不占用数字 I/O 点数
 其他规格
电源规格
额定最大消耗功率 直流 24V DC (20.4V DC ~ 28.8V DC) (-15% ~ +20%), 2.5W, 由外部电源供应
环境规格
操作／储存环境 1.
操作： 0°C ~ 55°C （温度）， 50 ~ 95% （湿度），污染等级 2
2. 储存： -25°C ~ 70°C （温度）， 5 ~ 95% （湿度）
耐振动／冲击 国际标准规范 IEC61131-2, IEC 68-2-6 (TEST Fc)/IEC61131-2 & IEC 68-2-27 (TEST Ea)
 控制寄存器
CR
编号
RS-485
参数地址
保持型 寄存器名称 b15
b14
b13
b12
b11
b10
b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
#0 H’4096
○
R 机种型号
系统内定， DVP04TC-H2 机种编码 = H’6403
使用者可在程序中将此机种型号读出，以判断扩展模块是否存在 。
保留 CH4 CH3 CH2 CH1
#1 H’4097
○
R/W
热电偶型式
以 CH1 设定来说明：
1. (b2, b1, b0) 设定为 (0, 0, 0) 时，选用 J-type 。
2. (b2, b1, b0) 设定为 (0, 0, 1) 时，选用 K-type 。
3. (b2, b1, b0) 设定为 (0, 1, 0) 时，选用 R-type 。
4. (b2, b1, b0) 设定为 (0, 1, 1) 时，选用 S-type 。
5. (b2, b1, b0) 设定为 (1, 0, 0) 时，选用 T-type 。
CR#1 ：内容值用来设定温度测量模块选择传感器内部四个通道的工作模式，每个通道各有 2 种模式 (J-type, K-type) ，可独
立设定。例如要将 CH1 ~ CH4 分别输入设定为 CH1 ：模式 0 (b2 ~ b0 = 000) ， CH2 ：模式 1 (b5 ~ b3 = 001) ， CH3 ：模式 0 (b8
~ b6 = 000) ， CH4 ：模式 1 (b11 ~ b9 = 001) 时，须将 CR#1 设为 H’0208 。较高位的位 (b12 ~ b15) 将保留。出厂默认值为 H’0000 。
#2 H’4098
○
R/W CH1
平均次数
#3 H’4099
○
R/W CH2
平均次数
#4 H’409A
○
R/W CH3
平均次数
#5 H’409B
○
R/W CH4
平均次数
通道 CH1 ~ CH4 讯号的平均次数设定，可设定范围 K1 ~ K20 。
出厂设定值为 K10 。（注意，当 PLC 主机利用 TO/DTO 指令写入的平
均次数设定时，请使用接点上升下降沿检出指令 (LDP/LDF…) ，以免
无法求得正确的输入信号平均值）。
#6 H’409C
╳
R CH1 测量摄氏温度平均值
#7 H’409D
╳
R CH2 测量摄氏温度平均值
#8 H’409E
╳
R CH3 测量摄氏温度平均值
#9 H’409F
╳
R CH4 测量摄氏温度平均值
通道 CH1 ~ CH4 测量摄氏温度平均值显示
单位 0.1°C
CR#6 ~ CR#9 ：内容值为通道 CH1 ~ CH4 测量摄氏温度信号以 CR#2 ~ CR#5 设定的平均次数所取得的平均值。假设平均次
数设定为 10 ，即每累计 10 次通道 CH1 ~ CH4 测量摄氏温度 (°C) 信号时取一次平均。
#10 H’40A0
╳
R CH1 测量华氏温度平均值
#11 H’ 40A1
╳
R CH2 测量华氏温度平均值
#12 H’40A2
╳
R CH3 测量华氏温度平均值
#13 H’40A3
╳
R CH4 测量华氏温度平均值
通道 CH1 ~ CH4 测量华氏温度平均值显示
单位 0.1°F
CR#10 ~ CR#13 ：内容值为通道 CH1 ~ CH4 测量华氏温度信号以 CR#2 ~ CR#5 设定的平均次数所取得的平均值。假设平均
次数设定为 10 ，即每累计 10 次通道 CH1 ~ CH4 测量华氏温度 (°F) 信号时取一次平均。
#14 H’40A4
╳
R CH1 测量摄氏温度现在值
#15 H’40A5
╳
R CH2 测量摄氏温度现在值
#16 H’40A6
╳
R CH3 测量摄氏温度现在值
#17 H’40A7
╳
R CH4 测量摄氏温度现在值
通道 CH1 ~ CH4 测量摄氏温度现在值显示
单位 0.1°C
#19 H’40A9
╳
R CH1 测量华氏温度现在值
#20 H’40A A
╳
R CH2 测量华氏温度现在值
#21 H’40AB
╳
R CH3 测量华氏温度现在值
#22 H’40AC
╳
R CH4 测量华氏温度现在值
通道 CH1 ~ CH4 测量华氏温度现在值显示
单位 0.1°F
CR
编号
RS-485
参数地址
保持型 寄存器名称 b15
b14
b13
b12
b11
b10
b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
#24 H’40AE
○
R/W CH1 OFFSET 值
#25 H’40AF
○
R/W CH2 OFFSET 值
#26 H’40B0
○
R/W CH3 OFFSET 值
#27 H’40B1
○
R/W CH4 OFFSET 值
通道 CH1 ~ CH4 提供使用者自行调整的 OFFSET 。
可调范围： -1,000 ~ +1,000
出厂默认值为 K0 ，单位 0.1°C 。
OFFSET 值定义：模块测量温度 –OFFSET 值 = 实际显示温度。
#30 H’40B4
╳
R 错 状 态 储存所有错 状 态 的数据寄存器， 详细 内容请参 照 错 信 息 表。
CR#30 ：错 状 态 值请参 照 错 状 态 表：
错 状 态 内容值 b15 ~ b8 b7 b6 b5 b4 b3 b2 b1 b0
电源 异常 K1 (H’1) 0 0 0 0 0 0 0 1
外部接点 空 接 K2 (H’2) 0 0 0 0 0 0 1 0
模式设置错 K4 (H’4) 0 0 0 0 0 1 0 0
OFFSET/GAIN 错 K8 (H’8) 0 0 0 0 1 0 0 0
硬件故障 K16 (H’10) 0 0 0 1 0 0 0 0
变 换值 异常 K32 (H’20) 0 0 1 0 0 0 0 0
平均次数设置错 K64 (H’40) 0 1 0 0 0 0 0 0
指令错 K128 (H’80)
保留
1 0 0 0 0 0 0 0
注：每个错误状态由相对应的位 b0 ~ b7 决定，有可能会同时产生两个以上的错误状态， 0 代表正常无错误， 1 代表有
错误状态产生。
#31 H’40B5
○
R/W 通讯地址设定 设定 RS-485 通讯地址，设定范围 01 ~ 254 。出厂默认值为 K1 。
#32 H’40B6
○
R/W 通讯速率设定
设定通讯速率， 共 有 4,800 / 9,600 / 19,200 bps / 38,400 bps / 57,600 bps /
115,200 bps 六 种。 ASCII 模式数据格式固定为 7-bit 、偶位、 1 stop bit
(7, E, 1) ， RTU 模式数据格式固定为 8-bit 、偶位、 1 stop bit (8, E, 1) 。
出厂默认值为 H’0002 。
B0: 4,800 bps （位 / 秒 ）。 B1: 9,600 bps （位 / 秒 ）（出厂默认值）
b2: 19,200 bps （位 / 秒 ）。 B3: 38,400 bps （位 / 秒 ）
b4: 57,600 bps （位 / 秒 ）。 B5: 115,200 bps （位 / 秒 ）
b14: CRC 校验 码高 低 位 交 换（ 仅 RTU 模式有效）
b15: ASCII/RTU 模式 切 换， 0 为 ASCII （出厂默认值）
b15
b14
b13
b12
b11
b10
b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
ERR 灯定义 CH4 CH3 CH2 CH1
#33 H’40B7 ○
R/W 恢复 出厂默认设定
以 CH1 设定来说明：
1. b0 保留。 b1 保留。 b2 设定为 1 时，所有设定值将 回复 为默认值。
ERR 灯定义： 原 厂设定值 b12 ~ b15 = 1111 。
1. 当 b12 = 1 时， CH1 外部接点 空 接时 ERR 灯 闪烁 动作。
2. 当 b13 = 1 时， CH2 外部接点 空 接时 ERR 灯 闪烁 动作。
3. 当 b14 = 1 时， CH3 外部接点 空 接时 ERR 灯 闪烁 动作。
4. 当 b15 = 1 时， CH4 外部接点 空 接时 ERR 灯 闪烁 动作。
#34 H’40B8 ○ R 韧 体 版本 16 制 ，显示 目前韧 体 版本 ，如 1.0A 则 H’010A
#35 ~ #48 系统内部使用
PID 控制 存器范围
CR 编号
CH1 CH2 CH3 CH4
保持型 寄存器名称 说明
#51 #71 #91 #111
○
R/W
温度设定值 可设定范围 K-1,000 ~ K8,000 。出厂默认值为 K0 。
#52 #72 #92 #112
○
R/W
采样 时间 (s) 可设定范围 K1 ~ K30 (s) 。出厂默认值为 K2 。
#53 #73 #93 #113
○
R/W KP
出厂默认值为 K121 。
#54 #74 #94 #114
○
R/W KI
积 分 常 数，出厂默认值为 K2,098 。
#55 #75 #95 #115
○
R/W KD
微 分 常 数，出厂默认值为 K-29 。
#56 #76 #96 #116
○
R/W
积 分量上限 可设定范围 K-32,760 ~ K32,760 。出厂默认值为 K0 。
#57 #77 #97 #117
○
R/W
积 分量下限 可设定范围 K-32,760 ~ K32,760 。出厂默认值为 K0 。
#58 #78 #98 #118
╳ R
积 分量 目前 累 积 的 偏差 量。出厂默认值为 K0 。
#59 #79 #99 #119
○
R/W
加 热／ 冷却 选择 0 ： 加 热器， 1 ： 冷却 器。出厂默认值为 K0 。
#60 #80 #100 #120
○
R/W
输出量上限值 可设定范围 K-32,760 ~ K32,760 。出厂默认值为 K4,000 。
#61 #81 #101 #121
○
R/W
输出量下限值 可设定范围 K-32,760 ~ K32,760 。出厂默认值为 K0 。
#62 #82 #102 #122
╳
R
输出 % 可设定范围 K0 ~ K1,000 （单位： 0.1% ）。出厂默认值为 K0 。
#63 #83 #103 #123
╳
R
输出 宽 度 (ms) 控制 输出 宽 度，单位： ms 。出厂默认值为 K0 。
#64 #84 #104 #124
╳
R
输出 周期 (ms) 控制 输出 周期 ，单位： ms 。出厂默认值为 K0 。
#65 #85 #105 #125
╳
R
输出量 出厂默认值为 K0 。
#66 #86 #106 #126
╳
R/W PID_Run/Stop 0
： Stop ， 1 ： Run 。出厂默认值为 K0 。
#67 #87 #107 #127
╳
R/W Auto Tune 0
：不动作， 1 ： Auto-tuning 。出厂默认值为 K0 。
※ CR#0 ~ CR#127 ：对应的参数地址 H’4096 ~ H’4115 可提供使用者利用 RS-485 通讯来读写数据。由 RS-485 通
讯时需先将模块与主机分离。
1. 可使用 Modbus ASCII 模式／ RTU 模式通讯协议， ASCII 模式数据格式固定为 7-bit 、 位、 1 stop bit (7, E,
1) ， RTU 模式数据格式固定为 8-bit 、 位、 1 stop bit (8, E, 1) 。
2. 功能码 ( Function ) ： H’03 读出寄存器数据。 H’06 写入一个 word 数据至寄存器。 H’10 写入多笔 word 数据
至寄存器。
3. 停电保持型的 CR 须由 RS-485 通讯来写入才有停电保持的功能，如果是由主机以 TO/DTO 指令写入则不
会有停电保持的功能。
4. 符号定义：○：停电保持型。 ╳ ：非停电保持型。 R ：可使用 FROM 指令读取数据，或利用 RS-485 通讯
读取数据。 W ：可使用 TO 指令写入数据，或利用 RS-485 通讯写入数据。
 溫度 ／
／／
／ 數字特性曲線
摄（华）氏温度测量模式：
Max.
Max.
Min .
Min.
数字输 出
测量温 度输入
输入温度范围 数字转换范围
热电耦
Min. (°C / °F ) Max. (°C / °F ) Min. (°C/ °F ) Max. (°C / °F )
J type
-100°C / -148°F 700°C / 1,292°F K-1,000 / K-1,480 K7,000 / K12,920
K type
-100°C / -148°F 1,000°C / 1,832°F
K-1,000 / K-1,480 K10,000 / K18,320
R type
-10°C / -14°F 1, 700°C/ 3,092°F
K-100 / K-140 K17,000 / K30,920
S type
-10°C / -14°F 1, 700°C/ 3,092°F
K-100 / K-140 K17,000 / K30,920
T type
-100°C / -148°F 350°C / 662°F K-1,000 / K-1,480 K3,500 / K6,620
