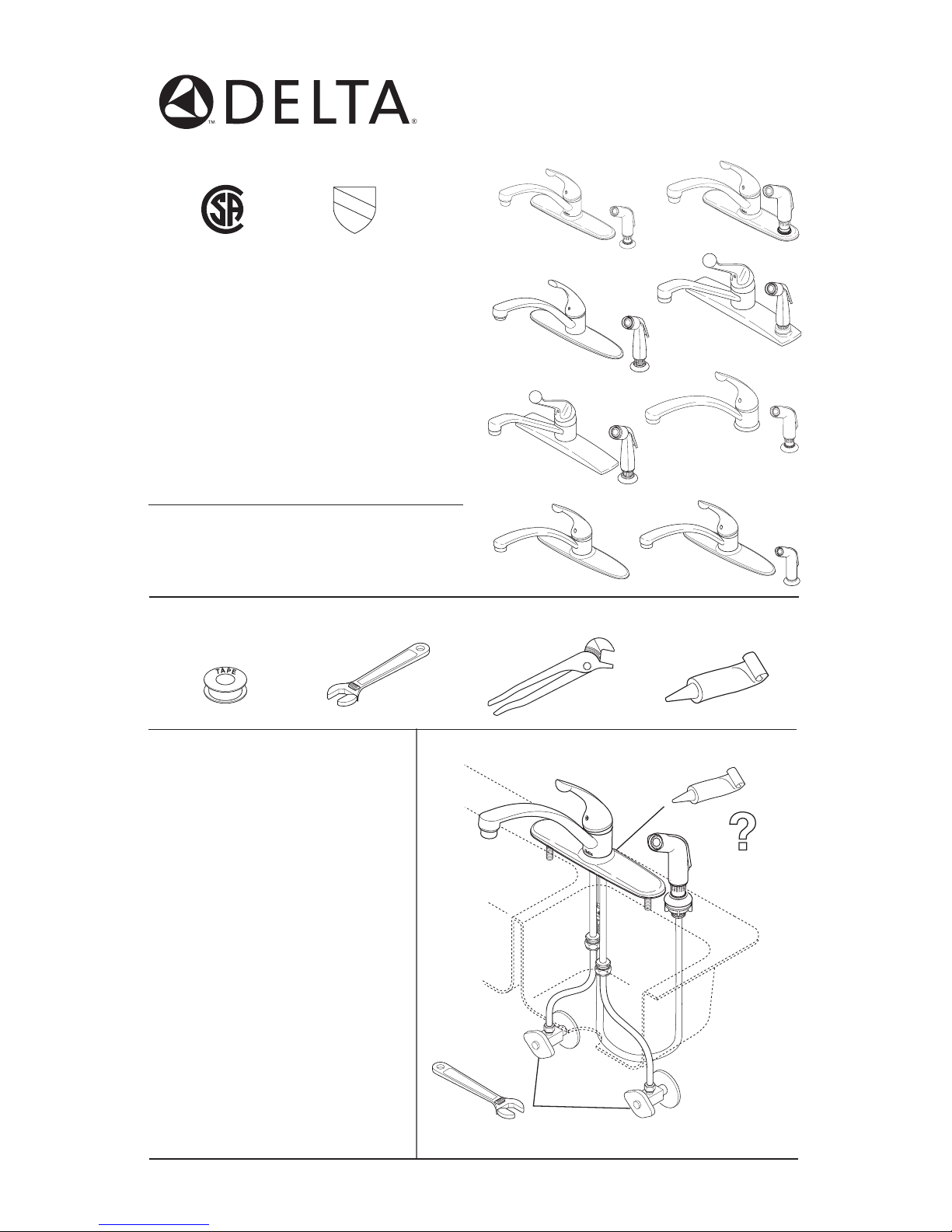

Delta 102 Series User manual

SINGLE HANDLE
KITCHEN FAUCETS
You may need the following tools:
T
E
F
L
O
N
Write purchased model number here.
Models 100, 102, 103,
140, 141, 180, 300,
302, 340, 400, 402,
403, 440, 441, 480,
D111 & D411 Series
ASME A112.18.1 / CSA B125.1
®
1
50242 Rev. C
SILICONE
T
E
F
L
O
N
?
SILICONE
T
E
F
L
O
N
For easy installation of your
faucet you will need:
• To READ ALL the instructions
completely before beginning.
• To READ ALL warnings, care,
and maintenance information.
• To purchase the correct water
supply hook-up.
11/1/08
®
UPC

TABLE OF CONTENTS:
Warranty -------------------------------------------------------------Page 2
Installation Instructions ----------------------------------------------- Pages 3-8
Maintenance -------------------------------------------------------- Page 9
Replacement Parts -------------------------------------------------- Pages 10-17
2
All parts and finishes of the Delta® faucet are
warranted to the original consumer purchaser to
be free from defects in material & workmanship
for as long as the original consumer purchaser
owns their home. Delta Faucet Company
recommends using a professional plumber for all
installation & repair.
Delta will replace, FREE OF CHARGE, during
the warranty period, any part or finish that proves
defective in material and/or workmanship under
normal installation, use & service. Replacement
parts may be obtained by calling 1-800-345-
DELTA (in the U.S. and Canada) or by writing to:
In the United States:
Delta Faucet Company
Product Service
55 E. 111th Street
Indianapolis, IN 46280
In Canada:
Masco Canada
Technical Service Centre
420 Burbrook Place
London, ON N6A 4L6
This warranty is extensive in that it covers
replacement of all defective parts and even
finish, but these are the only two things that
are covered. LABOR CHARGES AND/OR
DAMAGE INCURRED IN INSTALLATION,
Lifetime Faucet and Finish Limited Warranty
REPAIR, OR REPLACEMENT AS WELL AS ANY
OTHER KIND OF LOSS OR DAMAGES ARE
EXCLUDED. Proof of purchase (original sales
receipt) from the original consumer purchaser
must be made available to Delta for all warranty
claims. THIS IS THE EXCLUSIVE WARRANTY
BY DELTA FAUCET COMPANY, WHICH DOES
NOT MAKE ANY OTHER WARRANTY OF ANY
KIND, INCLUDING THE IMPLIED WARRANTY
OF MERCHANTABILITY.
This warranty excludes all industrial, commercial
& business usage, whose purchasers are
hereby extended a five year limited warranty
from the date of purchase, with all other terms of
this warranty applying except the duration of the
warranty. This warranty is applicable to Delta®
faucets manufactured after January 1, 1995.
Some states/provinces do not allow the exclusion
or limitation of incidental or consequential
damages, so the above limitation or exclusion
may not apply to you. Any damage to this faucet
as a result of misuse, abuse, or neglect, or any
use of other than genuine Delta® replacement
parts WILL VOID THE WARRANTY.
This warranty gives you specific legal rights, and
you may also have other rights which vary from
state/province to state/province. It applies only
for Delta® faucets installed in the United States of
America, Canada, and Mexico.
© 2008 Masco Corporation of Indiana

1
3
2
1
1
1

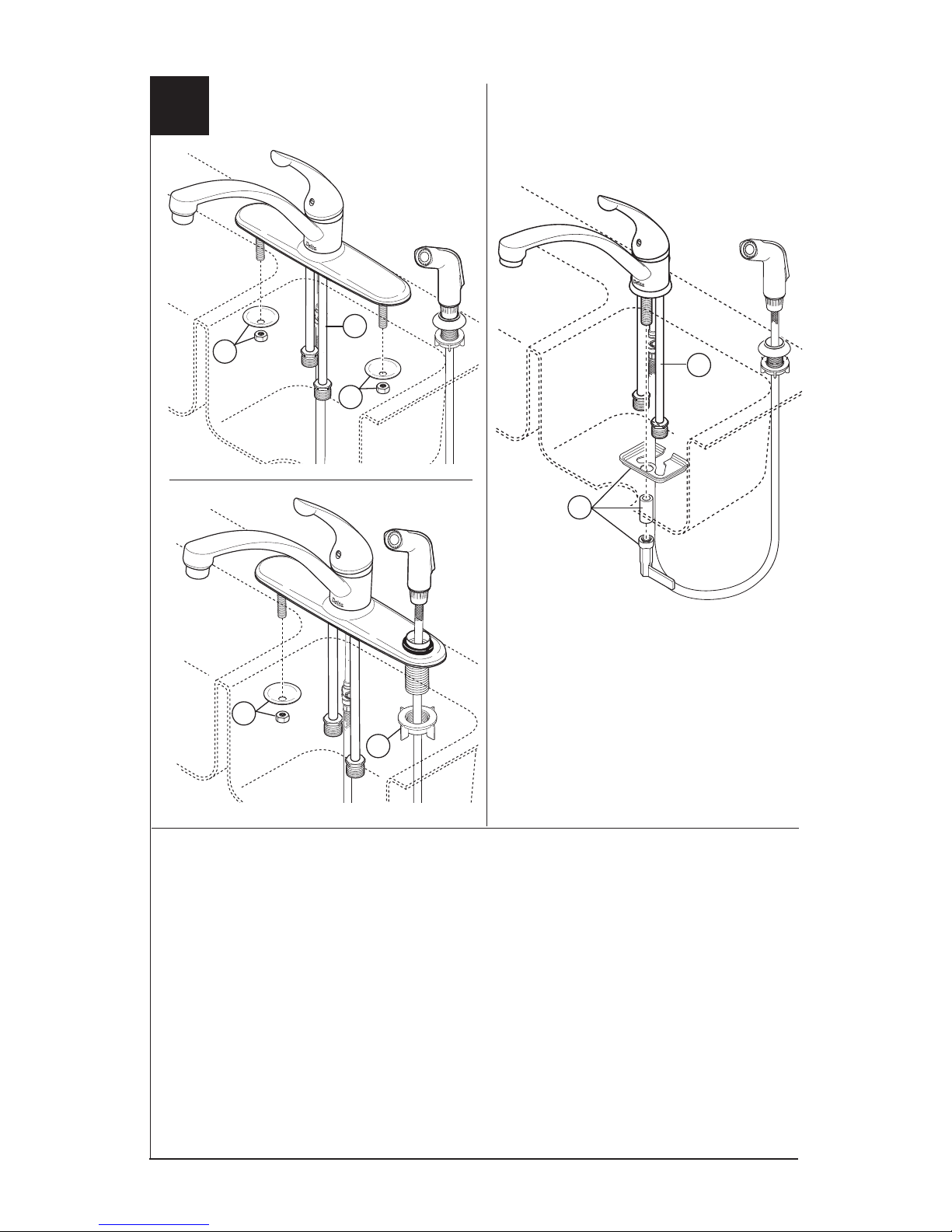

Remove old faucet. For deck mount
models place gasket (1) on faucet.
For single hole mount models, place
base (1) then gasket (2) on faucet.
For models without spray, go to
Step 3. For models with spray, go
to Step 2.
SHUT OFF WATER SUPPLIES
NOTE: Thick tile 2 1/2" mounting
kits available.
140,180, 340, 440 & 480 Series–
RP30393.
103, 141, 403 & 441 Series–
RP30394.
Deck Mount Deck Mount
Single Hole Mount
Preparing for Installation

4
2
11
2
3
3

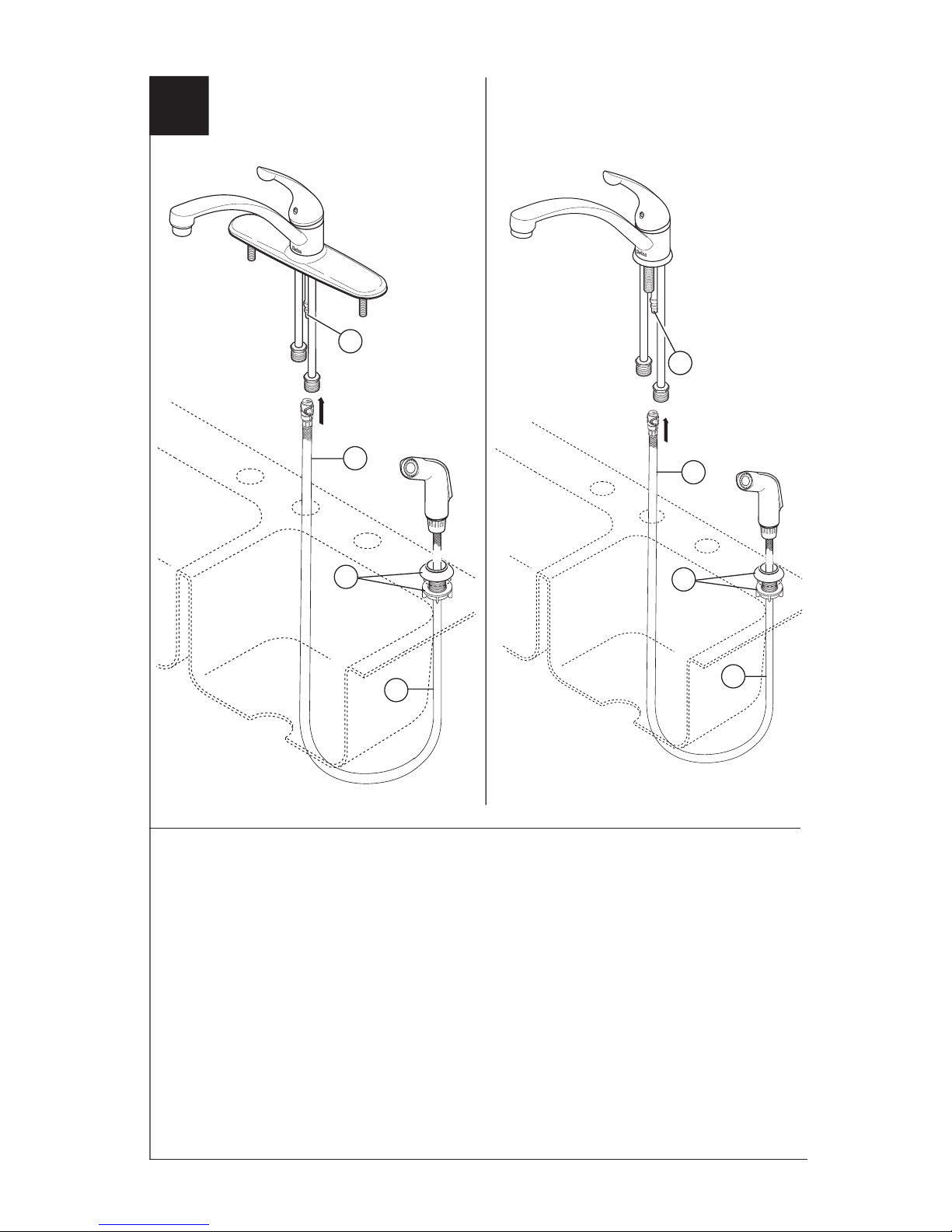

Mount the spray support assembly (1)
in far right hole in sink. Hand tighten
nut. Insert spray hose (2) down through
support assembly and up through center
For models with spray and spray support.
2
Sprayer Installation
hole on sink. Snap quick connect spray
hose (2) onto spray hose nipple (3). Pull
down moderately to ensure connection
has been made. Go on to Step 2.
2
2

1
3
2
Insert spray hose (1) down through support
assembly on escutcheon and hole in
sink. From underneath the sink place the
mounting nut (2) over spray hose and
insert the hose up through the middle hole
For models with integrated spray.
Sprayer Installation
in sink. From above the sink, snap the
quick connect spray hose (1) onto the
spray hose nipple (3) with quick connect
fitting. Pull down moderately to ensure
connection has been made.
5

6
3
1
1
2
2
Feed tubes (1) down through cen-
ter hole in sink. OPTION: If sink is
uneven, use silicone sealant under the
gasket. Secure faucet to sink
with nuts/washers or mounting
nuts (2) supplied with your faucet.
For deck mount models.
Faucet Installation
Deck Mount Single Hole Mount
Feed tubes (1) down through center hole
in sink. OPTION: If sink is uneven, use
silicone sealant under the gasket. Secure
faucet to sink with mounting bracket,
spacer (for thin mount only) and nut (2)
supplied with your faucet.
For single hole mount models.
2
2
2

7
4
1 2
3
1/2" (12.70mm) IPS
Water Hook-up
3750016
A. Note: Be careful when bending the
copper tubing. Kinked tubes will void
the warranty. Choose hook-ups for 1/2"
I.P.S. connections: (1) Ball nose riser
(3/8" O.D. copper tubing), or (2) 1/2"
I.P.S. faucet connector. Use the enclosed
coupling nuts (3) with the ball nose risers
(1). Coupling nuts are not included with
D111, D311 or D411 Series. Important:
Use two wrenches when tightening.
Do not overtighten.
A.
B.
12
B. Note: Be careful when bending the
copper tubing. Kinked tubes will
void the warranty. Solder connections
(1) or use compression fittings (2) for
3/8" O.D. (1/4" nominal) copper tubing.
Supply Line Connections
For models with fittings. For models without fittings.

8
5
2
3
1

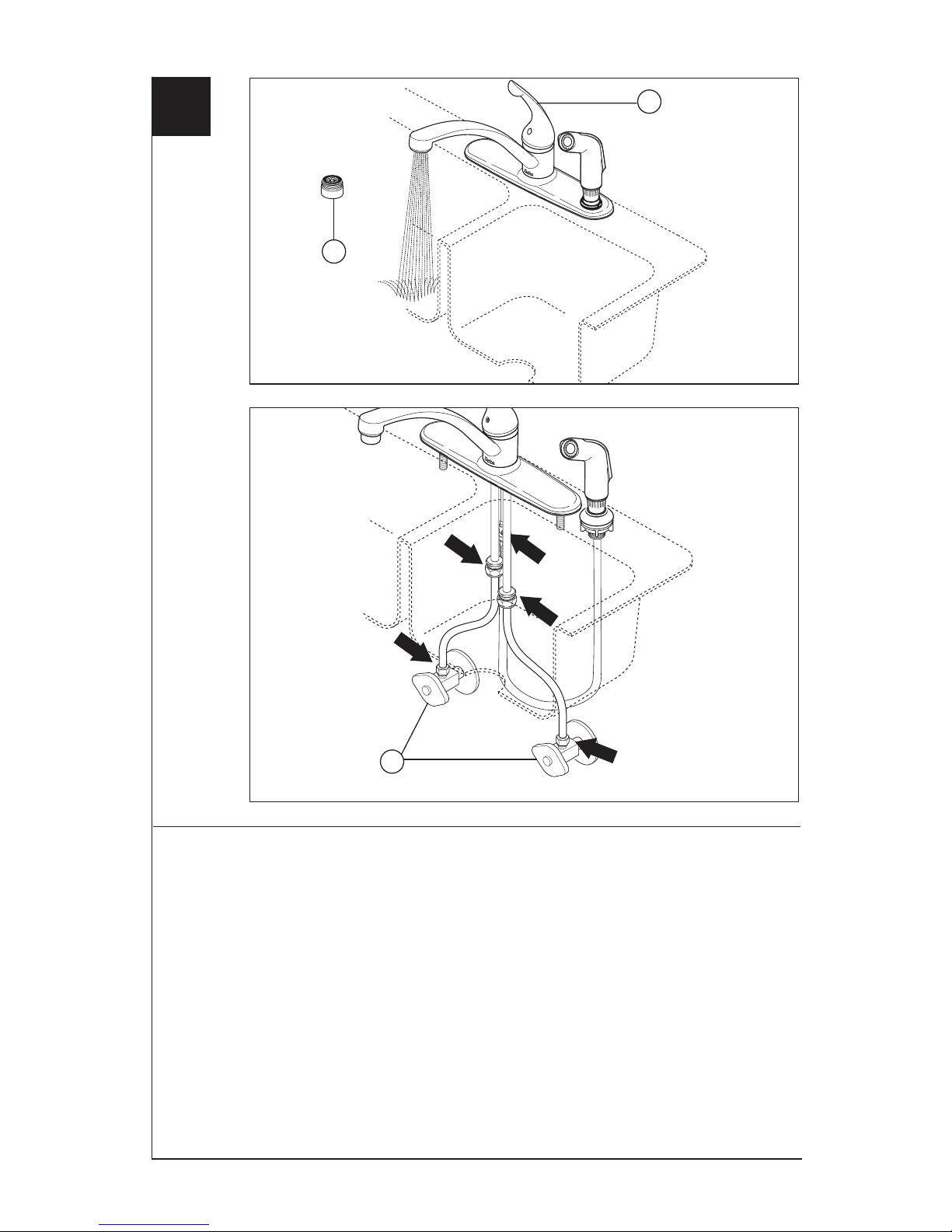

Remove aerator (1) and turn faucet
handle (2) to the full on mixed position.
Turn on hot and cold water supplies (3)
and flush water lines for one minute.
Important: This flushes away any
debris that could cause damage to
internal parts.
Check all connections at arrows for
leaks. Re-tighten if necessary, but do
not overtighten.
Flush the System and Check for Leaks

9
3
2
4
7
6
1

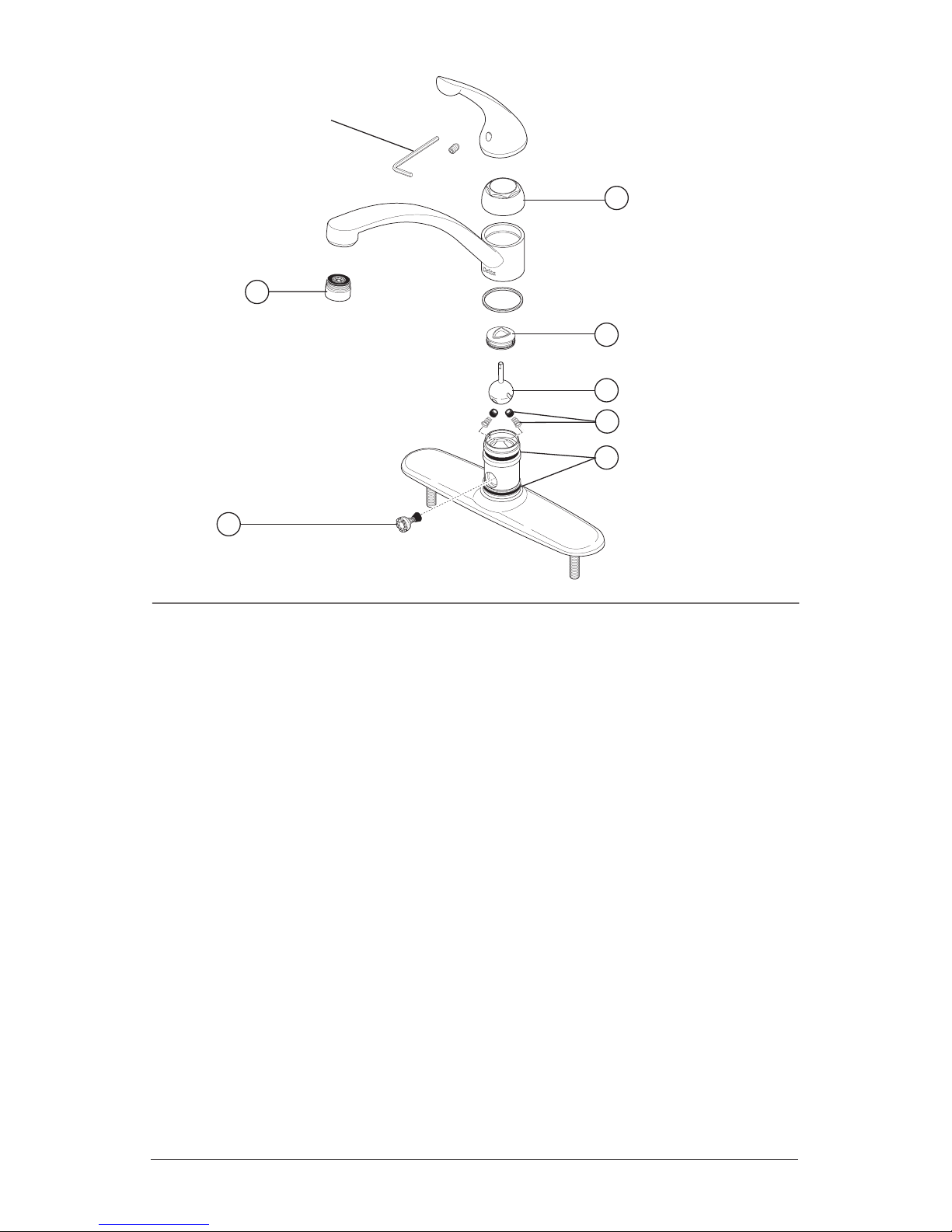

If faucet leaks from under handle:
Remove handle and ensure cap (1) is tight.
If leak persists–SHUT OFF WATER
SUPPLIES. Replace Ball Assembly
(2)–Repair Kit RP70 and Cam & Packing
(3)–Repair Kit RP61.
If faucet leaks from spout outlet:
SHUT OFF WATER SUPPLIES. Replace
Ball Assembly (2)–Repair Kit RP70 and
Seats & Springs (4)–Repair Kit RP4993.
If faucet exhibits very low flow
A. Remove and clean Aerator (5), or
B. SHUT OFF WATER SUPPLIES. Clean
Seats and Springs (4) of any debris.
If spray attachment does not
function properly:
SHUT OFF WATER SUPPLIES. Remove
Diverter Assembly (6) and clean.
If condition persists–SHUT OFF WATER
SUPPLIES. Replace Diverter Assembly
(6)–Repair Kit RP320.
If faucet leaks from base of spout:
SHUT OFF WATER SUPPLIES. Remove
spout and replace Spout O-Rings (7)–Repair
Kit RP25.
1/8" (3.18mm)
5
Maintenance Cleaning and Care
Care should be given to the cleaning
of this product. Although its finish is
extremely durable, it can be damaged
by harsh abrasives or polish. To clean,
simply wipe gently with a damp cloth
and blot dry with a soft towel.

Notes / Notas / Notes

LLAVES DE COCINA
DE PALANCA
Usted puede necesitar:
T
E
F
L
O
N
Escriba aquí el número del modelo comprado.
Modelos 100, 102, 103,
140, 141, 180, 300,
302, 340, 400, 402,
403, 440, 441, 480,
D111 y D411 Series
ASME A112.18.1 / CSA B125.1
®
1
50242 Rev. C
SILICONE
T
E
F
L
O
N
?
SILICONE
T
E
F
L
O
N
Para instalación fácil de su
llave Delta usted necesitará:
• LEER TODAS las instrucciones
completamente antes de empezar.
• LEER TODOS los avisos,
cuidados, e información de
mantenimiento.
• Comprar las conexiones correc-
tas para el suministro de agua.
11/1/08
®
UPC

2
Todas las piezas y acabados de la llave Delta®
están garantizados al consumidor comprador
original, de estar libres de defectos de material
y fabricación, por el tiempo que el consumidor
comprador original sea dueño de su casa. Delta
Faucet Company recomienda que use un
plomero profesional para todas las instalaciones
y zreparaciones.
Delta reemplazará, LIBRE DE CARGO, durante
el período de garantía, cualquier pieza o
acabado que pruebe tener defectos de material
y/o fabricación bajo instalación normal, uso y
servicio. Piezas de repuesto pueden ser
obtenidas llamando al 1-800-345-DELTA (en los
Estados Unidos y Canada) o escribiendo a:
En los Estados Unidos:
Delta Faucet Company
Product Service
55 E. 111th Street
Indianapolis, IN 46280
En Canada:
Masco Canada
Technical Service Centre
420 Burbrook Place
London, ON N6A 4L6
Esta garantía es extensiva en lo que cubre el
reemplazamiento de todas las piezas
defectuosas y hasta el acabado, pero éstas
son las únicas dos cosas que están cubiertas.
CARGOS DE LABOR Y/O DAÑOS INCURRIDOS
EN LA INSTALACIÓN, REPARACIÓN, O
REEMPLAZAMIENTO COMO TAMBIÉN
Garantía Limitada De Por Vida de la Llave y su Acabado
CUALQUIER OTRO TIPO DE PÉRDIDA O
DAÑOS ESTÁN EXCLUÍDOS. Prueba de
compra (recibo original de venta) del comprador
consumidor original debe de ser disponible a
Delta para todos los reclamos. ESTA ES LA
GARANTÍA EXCLUSIVA DE DELTA FAUCET
COMPANY, QUE NO HACE CUALQUIER
OTRA GARANTÍA DE CUALQUIER TIPO,
INCLUYENDO LA GARANTÍA IMPLÍCITA DE
COMERCIALIZACIÓN.
Esta garantía excluye todo uso industrial,
comercial y de negocio, a cuyos compradores
se les da una garantía limitada extendida de
cinco años desde la fecha de compra, con todos
los otros términos de esta garantía aplicados,
excepto el de duración de ésta. Esta garantía
es aplicable a las llaves de Delta® fabricadas
después de Enero 1, 1995.
Algunos estados/provincias no permiten la
exclusión o limitación de daños incidentales o
consecuentes, de manera que la limitación o
exclusión arriba escrita puede no aplicarle a
usted. Cualquier daño a esta llave, resultado del
mal uso, abuso, o descuido, o cualquier otro uso
de piezas de repuesto que no sean genuinas de
Delta® ANULARÁN LA GARANTÍA.
Esta garantía le da derechos legales específicos,
y usted puede, también tener otros derechos que
varían de estado/provincia a estado/provincia.
Es aplicable sólo a las llaves Delta® instaladas
en los Estados Unidos de America, Canada
y Mexico.
© 2008 Masco Corporación de Indiana
Índice:
Garantía -------------------------------------------------------------Página 2
Instrucciones para la Instalación -------------------------------------- Páginas 3-8
Mantenimiento ------------------------------------------------------ Página 9
Piezas de Repuesto ------------------------------------------------- Páginas 10-17

1
3
2
1
1
1
Quite la llave vieja. Para modelos
de montaje en bordes coloque el
empaque (1) en la llave. Para
modelos de instalación de un hoyo,
coloque la base (1) y luego el
empaque (2) en la llave. Para
modelos sin rociador continúe con el
Paso 3. Para modelos con rociador
continúe con el Paso 2.
CIERRE LOS SUMINISTROS DE AGUA
A. NOTA: Hay herramientas disponibles
para la instalación en losas de 2 1/2"
de grosor.
140,180, 340, 440 y 480 Series–
RP30393.
103, 141, 403 y 441 Series–
RP30394.
Instalación en encimeras
- estantes
Instalación en encimeras
- estantes
Instalación en un Agujero
Preparación para la Instalación

4
2
11
2
3
3
Instale el ensamble del soporte del
rociador (1) en el hoyo más lejano al
extremo de la derecha. Apriete a mano
la tuerca. Introduzca la manguera del
rociador (2) hacia abajo a través del
ensamble del soporte y hacia arriba a
través del hoyo del centro del fregadoro.
Para modelos con un rociador y soporte de rociador.
2
Instalación del Rociador
Conecte a presión la manguera del rocia-
dor de conexión rápida (2) en la entrer-
rosca de la manguera del rociador (3).
Hale hacia abajo moderadamente para
asegurar que la conexión se ha hecho.
Continúe con el Paso 2.
2
2

1
3
2
Introduzca la manguera del rociador (1)
hacia abajo a través del ensamble del
soporte en el chapetón y el hoyo en el frega-
dero. Desde abajo del fregadero coloque la
tuerca de montura (2), sobre la manguera
del rociador e introduzca la manguera hacia
arriba a través del hoyo del centro en el
Para modelos con rociador y nido del rociador.
Instalación del Rociador
fregadero. Desde la parte de arriba del
fregadero, conecte a presión la manguera
del rociador de conexión rápida (1) en la
entrerrosca de la manguera del rociador (3)
con el accesorio de conexión rápida. Hale
hacia abajo moderadamente para asegurar
que la conexión se ha hecho.
5

6
3
1
1
2
2
Sin enderezar los tubos de cobre (1),
avance las tuberías hacia abajo a
través del hoyo del centro del frega-
dero. Fije la llave en el fregadero con
tuercas/arandelas o tuercas de mon-
taje (2) proporcionadas con su llave.
OPCIÓN: Si el fregadero está
desnivelado, use silicón debajo
del empaque.
Para modelos con montura
en bordes.
Instalación de la Llave de Agua/Grifo
Instalación en encimeras
- estantes Instalación en un Agujero
Sin enderezar los tubos de cobre (1),
avance las tuberías hacia abajo a
través del hoyo del centro del fregadero.
OPCIÓN: Si el fregadero está desniv-
elado, use silicón debajo del empaque.
Fije la llave al fregadero con abrazadera
de montura (2) las cuales son proporcio-
nadas con su llave.
Para modelos con instalación de
un hoyo.
2
2
2

7
4
1 2
3
1/2" (12.70mm) IPS
Water Hook-up
3750016
A. Nota: Tenga cuidado cuando doble la
tubería de cobre. Tubos torcidos
anularán la garantía. Escoja las
conexions IPS de 1/2": (1) Conexión
Bola-nariz (Tubería cobre 3/8" D.E.),
o (2) Conector de llave I.P.S. 1/2".
Utilice las tuercas de acoplamiento inclu-
idas (3) con la conexión bola-nariz (1).
Las tuercas de acoplamiento no están
incluidas con las Series D111, D311 ó
D411. Utilice dos llaves de tuercas
cuando apriete. No apriete demasiado.
A.
B.
12
B. Nota: Tenga cuidado cuando doble
la tubería de cobre. Tubos torcidos
anularán la garantía. Suelda las
conexiones (1) o utilice accesorios de
compresión (2) para tubería de cobre
de D.E. de 3/8" (nominal 1/4").
Conexiones de las líneas de Suministro
Para modelos con accesorios Para modelos sin accesorios

8
5
2
3
1
Quite el aireador (1) y gire la manija de
la llave (2) a la posición completamente
abierta en mixta. Abra los suministros
de agua caliente y fría (3) y deje correr
en agua por la líneas por un minuto.
Importante: Esto limpia cualquier
escombro que pueda causar daño
a las partes internas.
Examíne si hay filtraciones en todas las
conexiones indicadas con flechas. Apriete
de nuevo si es necesario, pero no
apriete demasiado.
Deje correr el Agua por el Sistema y Fíjese si
hay filtraciones

9
3
2
4
7
6
1
Si la llave tiene filtraciones desde la parte
debajo de la manija:
Quite la manija y asegure que la tapa (1) esté
apretada.
Si la filtración persiste–CIERRE LOS
SUMINISTROS DE AGUA–Reemplace el
ensamble de la bola– Equipo de Reparación
(2) RP70 y el Ensamble de la Leva–Equipo de
Reparación (3) RP61.
Si la llave tiene filtración por la boca del
tubo de salida de agua:
CIERRE LOS SUMINISTROS DE AGUA.
Reemplace el ensamble de bola (2)–Equipo de
Reparación RP70 y los Asientos y Resortes
(4)–Equipo de Reparación RP4993.
Si la llave exhibe flujo de agua muy bajo:
A. Quite y limpie el Aireador (5), o
B. CIERRE LOS SUMINISTROS DE AGUA.
Limpie los Asientos y Resortes (4)
de cualquier escombro.
Si el eccesorio del rociador no funciona
correctamente:
CIERRE LOS SUMINISTROS DE AGUA. Quite
el Ensamble del Desviador (6) y limpie.
1/8" (3.18mm)
5
Si la condición persiste–CIERRE LOS
SUMINISTROS
DE AGUA. Reemplace el Ensamble del
Desviador (6)–
Equipo de Reparación RP320.
Si la llave tiene filtración desde la base
del tubo de salida:
CIERRE LOS SUMINISTROS DE AGUA.
Quite el tubo de salida y reemplace
Anillos O (7) del tubo de salida–Equipo
de Reparación RP25.
Mantenimiento
Limpieza y Cuidado
De Su Llave
Tenga cuidado al ir a limpiar este pro-
ducto. Aunque su acabado es
sumamente durable, puede ser
afectado por agentes de limpieza o
para pulir abrasivos. Para limpiar su
llave, simplemente frótela con un trapo
húmedo y luego séquela con una
toalla suave.

Notes / Notas / Notes
