Delta 142710-I User manual

1
www.deltafaucet.com
Models/Modelos/Mod les
142710-I & 144710-I
Write purchased model number here.
Escriba aquíel numero del modelo comprado.
Inscrivez le numéro de mod le ici.
SINGLE HANDLE WASHERLESS PRESSURE
BALANCED TUB & SHOWER VALVES
VALVULAS DE REGADRA Y BANERA DE PRESION
BALANCEADA SIN ARANDELAS
ROBINET DE BAIGNOIRE/DOUCHE MONOCOMMANDE
EQUILIBRAGE DE PRESSION
1/8/13 Rev. B
ASME A112.18.1 / CSA B125.1
ICC/ANSI A117.1
A
Series/Series/Seria
68816
A
B
A
A
A
B
B
C
C
C
3
1
2
1
2
1
2
4
2
1

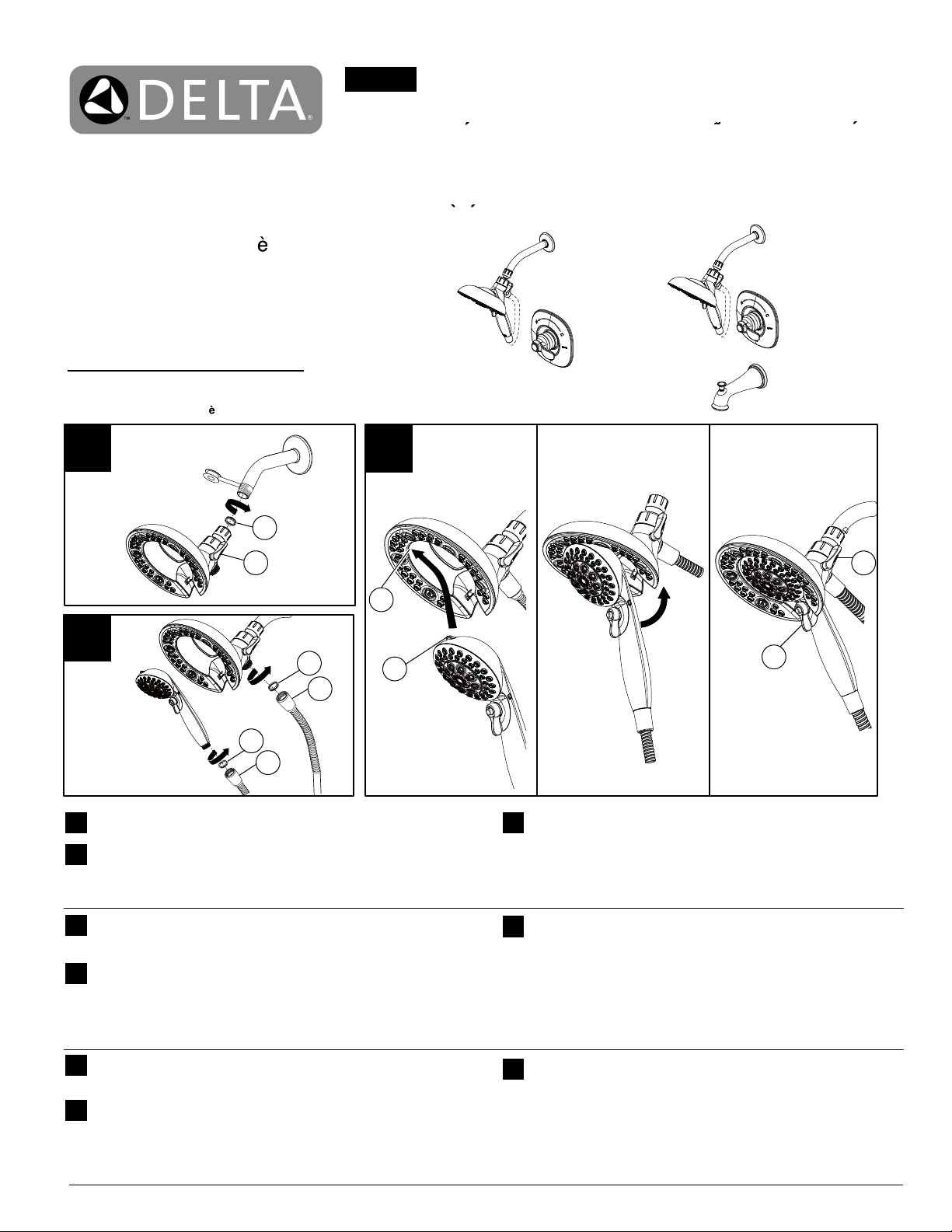

Apply plumber tape to the shower arm. Verify there is a washer (1) in the shower-
head (2). Hand tighten the showerhead onto the shower arm.
Appliquez du ruban de plomberie sur le filetage du bras de douche. Assurezvous qu’il
y a un joint (1) dans la pomme de douche (2). Montez la pomme de douche sur
l’inverseur et serrez-la a la filetage du bras de douche.
BAssurez-vous qu’il y a une rondelle d’etancheite (1) dans l’ecrou de raccordement a
chaque extremite du tuyau souple (2). Raccordez une extrémité du tuyau souple à la
pomme de douche et l’autre extrémité à la douche à main. Tous les raccords doivent
être serrés à la main. Poussez doucement la doucheamain dans la pomme de
douche pour combiner les deux douches. Tirez la douche amain doucement vers
l’exterieur pour l’enlever.
Aplique cinta para plomero al brazo de la regadera. Asegurese que haya un empaque
(1) en la cabeza de la regadera (2). Apriete a mano la cabeza de la regadera en el
brazo de la regadera.
Asegure se que las arandelas (1) estan en las tuercas de la manguera en cada
extreme de esta (2). Conecte un extremo de la manguera al desviador y el otro a la
regadera manual. Todas las conexiones deben poder hacerse a mano. Suavemente
presione la regadera manual en la cabeza de la regadera para combinar ambas
regaderas; y, suavemente hale la regadera hacia usted para sacarla.
To combine the two showers, insert the top tab (1) on the handshower into
the slot (2) of the showerhead. Push the handshower into the showerhead
until the two parts snap together. If the showerhead moves when removing
the hand shower, hand tighten the connection between the showerhead and
the shower arm. To change spray modes, turn the lever (3) left or right to the
desired setting. Turn knob (4) to change between showerhead only, shower-
head and handshower or handshower only.
Para combinar las dos regaderas, inserte la lengüeta superior (1) en la
regadera de mano en la muesca (2) de la cabeza de la regadera. Oprima la
regadera de mano en la cabeza de la regadera hasta que las dos partes
encajen y queden juntas. Si la cabeza de la regadera se mueve cuando retira
la regadera manual, apriete a mano la conexión entre la cabeza de la regadera
y el brazo de la regadera. Para cambiar los modos de rocío de la regadera,
mueva la palanca (3) de izquierda a derecha al ajuste deseado. Gire la perilla
(4) para cambiar el flujo de agua para que salga sólo por la cabeza de la
regadera, o por la cabeza de la regadera y regadera manual o sólo por la
regadera manual.
CPour combiner les deux douches, introduisez la patte supérieure (1) de la
douche à main dans la rainure (2) de la pomme de douche. Poussez la douche
à main dans la pomme de douche jusqu’à ce que les deux éléments se
bloquent ensemble et deviennent solidaires. Si la pomme de douche bouge
pendant que vous retirez la douche à main, serrez le raccord entre la pomme
de douche et le bras de douche à la main. Pour changer le mode de pulvérisa-
tion, tournez la manette (3) vers la gauche ou la droite selon le réglage désiré.
Utilisez le bouton (4) pour sélectionner les modes douche seulement, douche
et douche à main ou douche à main seulement.
Verify the hose washers (1) are in the hose nuts on each end of the hose (2).
Connect one end of the hose to the diverter and the other end to the hand shower.
All connections should be able to be made by hand. Gently push the hand shower
into the showerhead to combine the two showers; and, gently pull the hand shower
outward to remove.

2www.deltafaucet.com 68816 Rev. B
T im Sleeve & Spacer
Manguito de Franja y Separadores
Manchon de Finition et Pi
é ce D’espacement
RP71021▲
RP23336 RP22734
r
RP39407▲
Escutcheon & Seal
Chapetón y Sellar
Bo tier et Sceller
O-Ring
Anillo “O”
Joints Toriques
Bonnet
Bonete
Chapeau
RP4993
Seats & Springs
Asientos y Resortes
RP52153
▲
Tub Spout-Diverter
Tubo de Salida para Ba
ñ era-Desviador
Bec de baignoire avec d
é rivation
RP46074
Cartridge Assembly
Ensamble del Casquete
Cartouche
RP71023▲
Handle Kit
▲Specify Finish
Especif í que el Acabado
Pr
é cisez le Fini
RP196▲
RP12630▲
RP14414
O-Rings
Anillos “O”
Joints Toriques
RP40593▲
Shower Arm
Brazo de Regadera
Tuyau de Pomme de Douche
RP74756
RP62865
▲
▲
RP6025▲
Shower Flange
Pesta
ñ a de la Regadera
Collerette
Juego de herrajes de la Manija
Manette en kit
Trim Screws/Atornillos de
Franja/Vis de Finition
For Longer Screws
Para Tornillos Más Gran
d es
Pour Vis Plus Longues
Trim Sleeve
Manguito
Manchon de Finition
RP50879▲
^
In2itions Showerhead & Handshower
In2itions Cabeza de Regadera y
Regadera Manual
In2itions Pomme de douche et
Douche à main
Hose Assembly
Emsamble de la Manguera
Tuyau Souple
