Denon AVR-2808 User manual

Denon Brand Company, D&M Holdings lnc.
●For purposes of improvement, specifications and
design are subject to change without notice.
●Please use this service manual with referring to the
operating instructions without fail.
●Some illustrations using in this service manual are
slightly different from the actual set.
注 意
サービスをおこなう前に、このサービスマニュアルを
必ずお読みください。本機は、火災、感電、けがなど
に対する安全性を確保するために、さまざまな配慮を
おこなっており、また法的には「電気用品安全法」に
もとづき、所定の許可を得て製造されております。
従ってサービスをおこなう際は、これらの安全性が維
持されるよう、このサービスマニュアルに記載されて
いる注意事項を必ずお守りください。
●本機の仕様は性能改良のため、予告なく変更すること
があります。
●補修用性能部品の保有期間は、製造打切後 8 年です。
●修理の際は、必ず取扱説明書を参照の上、作業を行っ
てください。
●本文中に使用しているイラストは、説明の都合上現物
と多少異なる場合があります。
X0348-2 V.06 DE/CDM 0809
SERVICE MANUAL
AV SURROUND RECEIVER
MODEL JP EU EC E2 EK E2A E1C EUT
AVR-2808
33
Ver. 6
Please refer to the
MODIFICATION NOTICE.

2
AVR-2808
Pleaseheedthepointslistedbelowduringservicingandinspection.
◎Heedthecautions!
Spots requiring particular attention when servicing, such
as the cabinet, parts, chassis, etc., have cautions indicated
on labels or seals. Be sure to heed these cautions and the
cautions indicated in the handling instructions.
◎Cautionconcerningelectricshock!
(1) An AC voltage is impressed on this set, so touching in-
ternal metal parts when the set is energized could
cause electric shock. Take care to avoid electric shock,
by for example using an isolating transformer and
gloves when servicing while the set is energized, un-
plugging the power cord when replacing parts, etc.
(2)There are high voltage parts inside. Handle with extra
care when the set is energized.
◎ Caution concerning disassembly and
assembly!
Though great care is taken when manufacturing parts from
sheet metal, there may in some rare cases be burrs on the
edges of parts which could cause injury if fingers are
moved across them. Use gloves to protect your hands.
◎Onlyusedesignatedparts!
The set's parts have specific safety properties (fire resis-
tance, voltage resistance, etc.). For replacement parts, be
sure to use parts which have the same properties. In par-
ticular, for the important safety parts that are marked zon
wiring diagrams and parts lists, be sure to use the desig-
nated parts.
◎Besuretomountpartsandarrangethe
wiresastheywereoriginally!
For safety reasons, some parts use tape, tubes or other in-
sulating materials, and some parts are mounted away from
the surface of printed circuit boards. Care is also taken with
the positions of the wires inside and clamps are used to
keep wires away from heating and high voltage parts, so
be sure to set everything back as it was originally.
◎Inspectforsafetyafterservicing!
Check that all screws, parts and wires removed or discon-
nected for servicing have been put back in their original po-
sitions, inspect that no parts around the area that has been
serviced have been negatively affected, conduct an insu-
lation check on the external metal connectors and between
the blades of the power plug, and otherwise check that
safety is ensured.
(Insulation check procedure)
Unplug the power cord from the power outlet, disconnect
the antenna, plugs, etc., and turn the power switch on. Us-
ing a 500V insulation resistance tester, check that the in-
sulation resistance between the terminals of the power
plug and the externally exposed metal parts (antenna ter-
minal, headphones terminal, microphone terminal, input
terminal, etc.) is 1MΩor greater. If it is less, the set must
be inspected and repaired.
Concerningimportantsafety
parts
Many of the electric and structural parts used in the set
have special safety properties. In most cases these prop-
erties are difficult to distinguish by sight, and using re-
placement parts with higher ratings (rated power and
withstand voltage) does not necessarily guarantee that
safety performance will be preserved. Parts with safety
properties are indicated as shown below on the wiring dia-
grams and parts lists is this service manual. Be sure to re-
place them with parts with the designated part number.
(1) Schematic diagrams ... Indicated by the zmark.
(2) Parts lists ... Indicated by the zmark.
Using parts other than the designated
parts could result in electric shock, fires or
other dangerous situations.
SAFETY PRECAUTIONS
The following check should be performed for the continued protection of the customer and service technician.
LEAKAGE CURRENT CHECK
Before returning the unit to the customer, make sure you make either (1) a leakage current check or (2) a line to chassis
resistance check. If the leakage current exceeds 0.5 milliamps, or if the resistance from chassis to either side of the
power cord is less than 460 kohms, the unit is defective.
CAUTION
CAUTION

3
AVR-2808
サービス、点検時にはつぎのことにご注意願います。
◎注意事項をお守りください！
サービスのとき特に注意を必要とする個所については
キャビネット、部品、シャーシなどにラベルや捺印で注意
事項を表示しています。これらの注意書きおよび取扱説明
書などの注意事項を必ずお守りください。
◎感電に注意！
(1) このセットは、交流電圧が印加されていますので通電
時に内部金属部に触れると感電することがあります。
従って通電サービス時には、絶縁トランスの使用や手
袋の着用、部品交換には、電源プラグを抜くなどして
感電にご注意ください。
(2) 内部には高電圧の部分がありますので、通電時の取扱
には十分ご注意ください。
◎分解、組み立て作業時のご注意！
板金部品の端面の『バリ』は、部品製造時に充分管理をし
ておりますが、板金端面は鋭利となっている箇所が有りま
すので、部品端面に触れたまま指を動かすとまれに怪我を
する場合がありますので十分注意して作業して下さい。手
の保護のために手袋を着用してください。
◎指定部品の使用！
セットの部品は難燃性や耐電圧など安全上の特性を持っ
たものとなっています。従って交換部品は、使用されてい
たものと同じ特性の部品を使用してください。特に配線
図、部品表に z印で指定されている安全上重要な部品は
必ず指定のものをご使用ください。
◎部品の取付けや配線の引きまわしは、
元どおりに！
安全上、テープやチューブなどの絶縁材料を使用したり、
プリント基板から浮かして取付けた部品があります。また
内部配線は引きまわしやクランパーによって発熱部品や
高圧部品に接近しないように配慮されていますので、これ
らは必ず元どおりにしてください。
◎サービス後は安全点検を！
サービスのために取り外したねじ、部品、配線などが元ど
おりになっているか、またサービスした個所の周辺を劣化
させてしまったところがないかなどを点検し、外部金属端
子部と、電源プラグの刃の間の絶縁チェックをおこなうな
ど、安全性が確保されていることを確認してください。
（絶縁チェックの方法）
電源コンセントから電源プラグを抜き、アンテナやプラグ
などを外し、電源スイッチを入れます。500V 絶縁抵抗計
を用いて、電源プラグのそれぞれの端子と外部露出金属部
［アンテナ端子、ヘッドホン端子、マイク端子、入力端子
など］との間で、絶縁抵抗値が１ MΩ 以上であることを
確認してください。この値以下のときはセットの点検修理
が必要です。
安全上重要な部品について
本機に使用している多くの電気部品、および機構部品は安
全上、特別な特性を持っています。この特性はほとんどの
場合、外観では判別つきにくく、またもとの部品より高い
定格（定格電力、耐圧）を持ったものを使用しても安全性
が維持されるとは、限りません。安全上の特性を持った部
品は、このサービスマニュアルの配線図、部品表につぎの
ように表示していますので必ず指定されている部品番号
のものを使用願います。
(1) 配線図… zマークで表示しています。
(2) 部品表… zマークで表示しています。
指定された部品と異なるものを使用した場
合には、感電、火災などの危険を生じる恐
れがあります。
注 意
注 意

4
AVR-2808

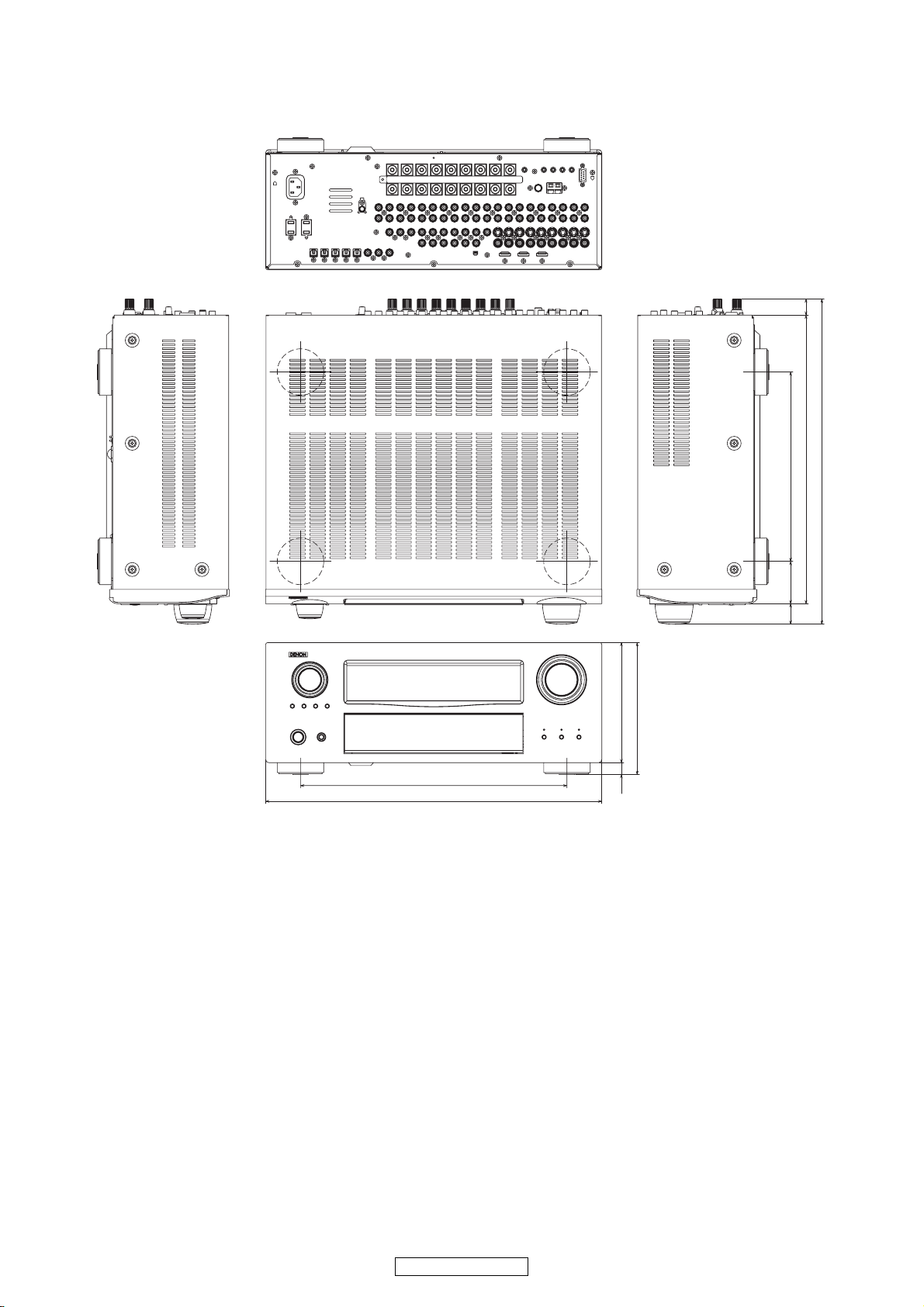

DIMENSION
AVR-2808
344
434
155
15.5
170.5
20.8
244.5
372.8
26.4
420
54.7

5
AVR-2808
--MEMO--

6
AVR-2808
WIRE ARRANGEMENT
If wire bundles are untied or moved to perform adjustment or
parts replacement etc., be sure to rearrange them neatly as
they were originally bundled or placed afterward.
Otherwise, incorrect arrangement can be a cause of noise
generation.
Wire arrangement viewed from the top
ワイヤー整形図
調整や部品の交換等により、ワイヤー類の結束をはずした
り移動させた場合には、それらの作業が完了した時点でワ
イヤーの整形をおこなってください。正しく整形されてな
いとノイズ発生の原因となることがあります。
上面からみたワイヤー整形
Back Panel side
Front Panel side

7
AVR-2808
CAUTION IN SERVICING

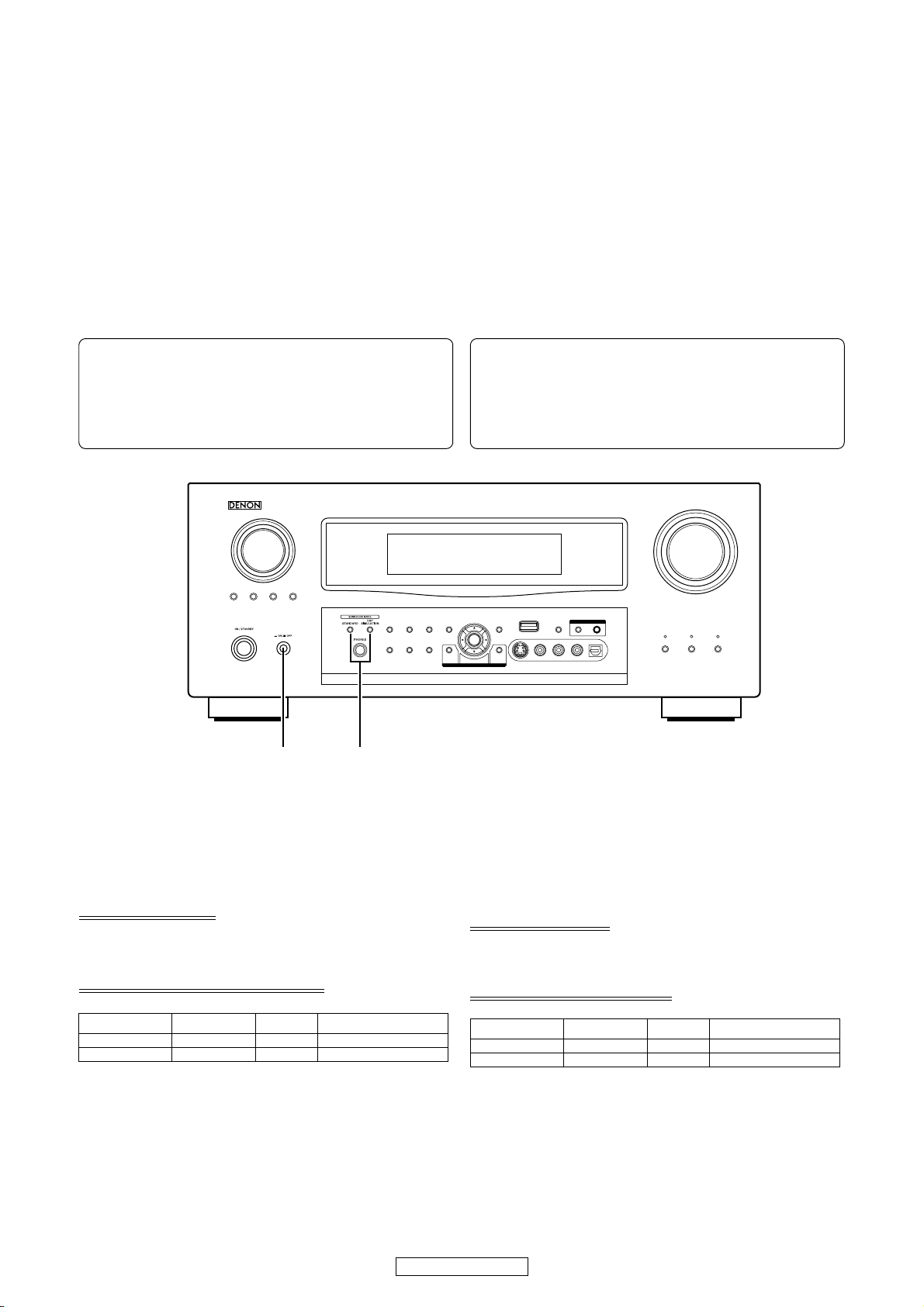

Initializing AV SURROUND RECEIVER/AM-
PLIFIER
AV SURROUND RECEIVER/AMPLIFIER initialization should
be performed when the µcom, peripheral parts of µcom, and
Digital P.W.B. are replaced.
1. Switch off the unit.
2. Hold the following STANDARD button and DSP SIMULA-
TION button, and switch on the unit.
3. Check that the entire display is flashing with an interval of
about 1 second, and release your fingers from the 2 but-
tons and the microprocessor will be initialized.
Note:・If step 3 does not work, start over from step 1.
・All user settings will be lost and this factory setting
will be recovered when this initialization mode.
So make sure to memorize your setting for restor-
ing after the initialization.
JIG to use for servicing
When you repair the printing board, you can use the following
JIG. Please order to Denon Official Service Distributor in your
region if necessary.
Extention cable kit
00D SPK- 561 EXTENSION UNIT KIT : 1 Set
00D SPK- 562 TUCP CONN. JOINT KIT : 1 Set
Extention cable for Idling Current
Parts Number for Extension Cables and Quantity of Unit.
How to use and Adjust Idle Current.
1. The thin and hard plate (ex. Ruler) is fixed with the tape
behind the cable.
2. The voltmeter is connected with the other side of the ex-
tension cable.
3. Refer to ADJUSTMENT(Idling Current).
Parts Number Parts Name Q'ty / unit Remarks
612050082004D 6P 250mm NH 1 L=250mm 6P NH Cable
612050083007D 8P 250mm NH 1 L=250mm 8P NH Cable
1,2 2,3
サービス時の注意事項
AVサラウンドレシーバー / アンプの初期化
について
マイコンやマイコン周辺部品、Digital 基板等を交換した場
合は、AV サラウンドレシーバー / アンプの初期化を行って
下さい。
1. on/off ボタンを OFF にします。
2. STANDARD ボタンと DSPSIMULATION ボタンを同時に
押しながら、on/off ボタンを押して ON にします。
3. ディスプレイ表示が約 1秒間隔で点滅するのを確認後、
2つのボタンから指を離します。
＊マイコンが初期化されます。
注意 :・上記 3 の状態にならない場合は、もう一度操作 1
からやり直してください。
・初期化を行うとお客様が設定した内容が工場出
荷状態に戻りますので、あらかじめ設定内容を
控えておき初期化後再設定してください。
サービス時に使用する治具について
基板を修理する際、使用する治具は 下記のとおりです。
必要に応じて販社サービスへ注文下さい。
延長ケーブルキット
00DSPK-561EXTENSIONUNITKIT:1 式
00DSPK-562TUCPCONN.JOINTKIT:1 式
アイドル電流用延長ケーブル
延長ケーブルの品番と使用本数
使用方法と調整方法
1. ケーブルに沿わして定規などの硬い板をテープで止めて
ください。
2. ケーブルのコネクタとは反対側に電圧計を接続します。
3. 調整の項目を参照してアイドル電流を調整します。
Parts Number Parts Name Q'ty / unit Remarks
612050082004D 6P 250mm NH 1 L=250mm 6P NH Cable
612050083007D 8P 250mm NH 1 L=250mm 8P NH Cable
d

8
AVR-2808

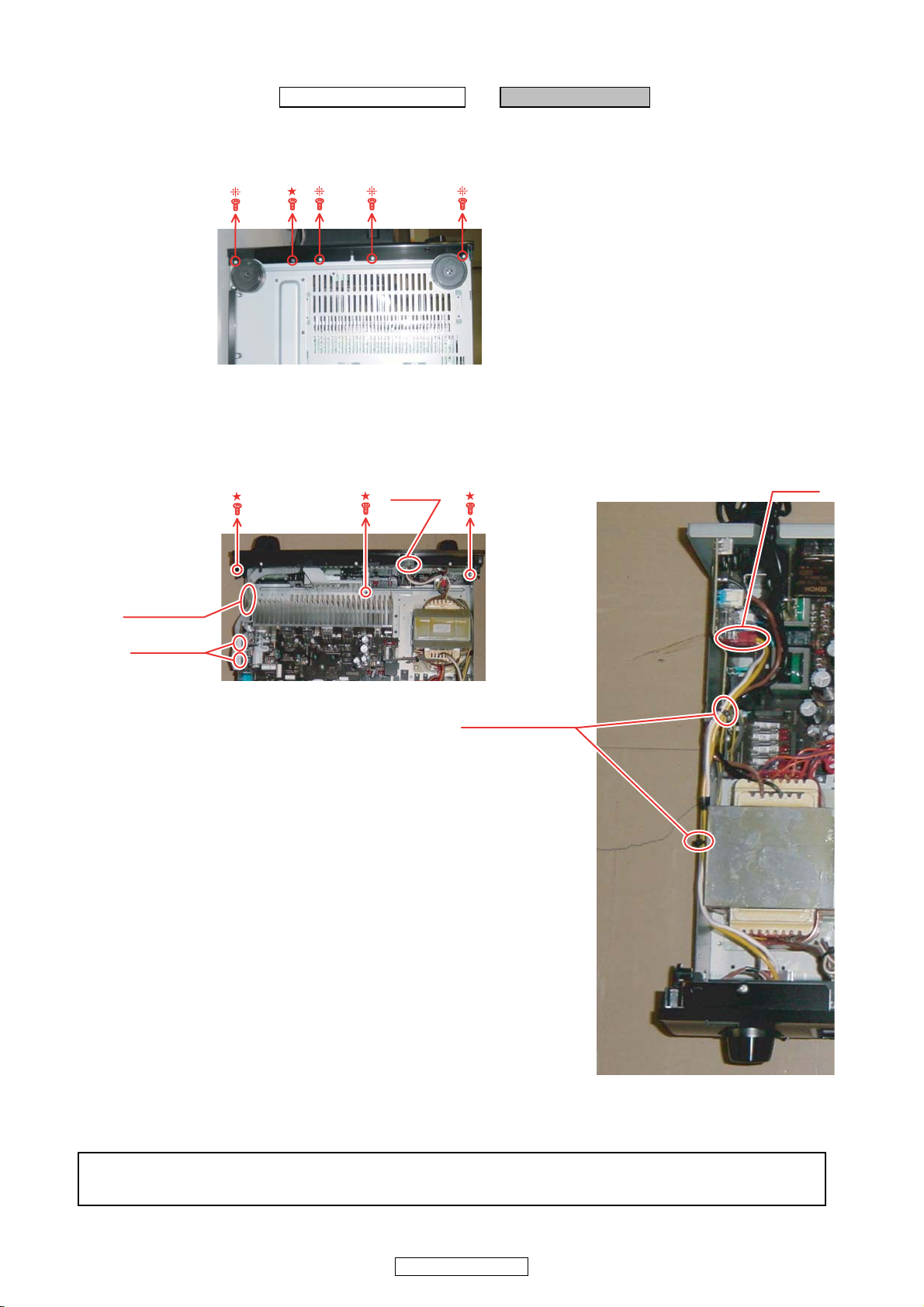

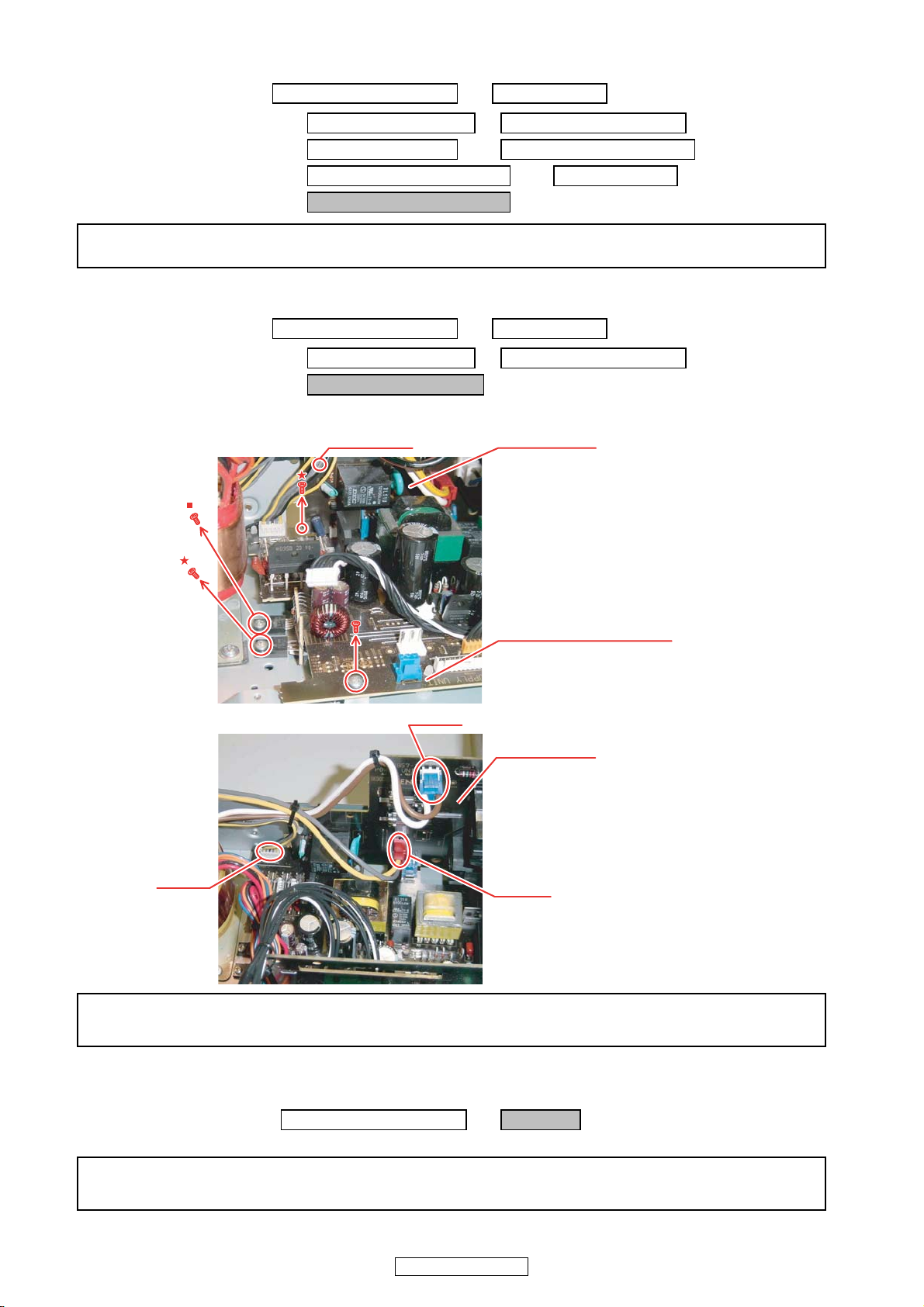

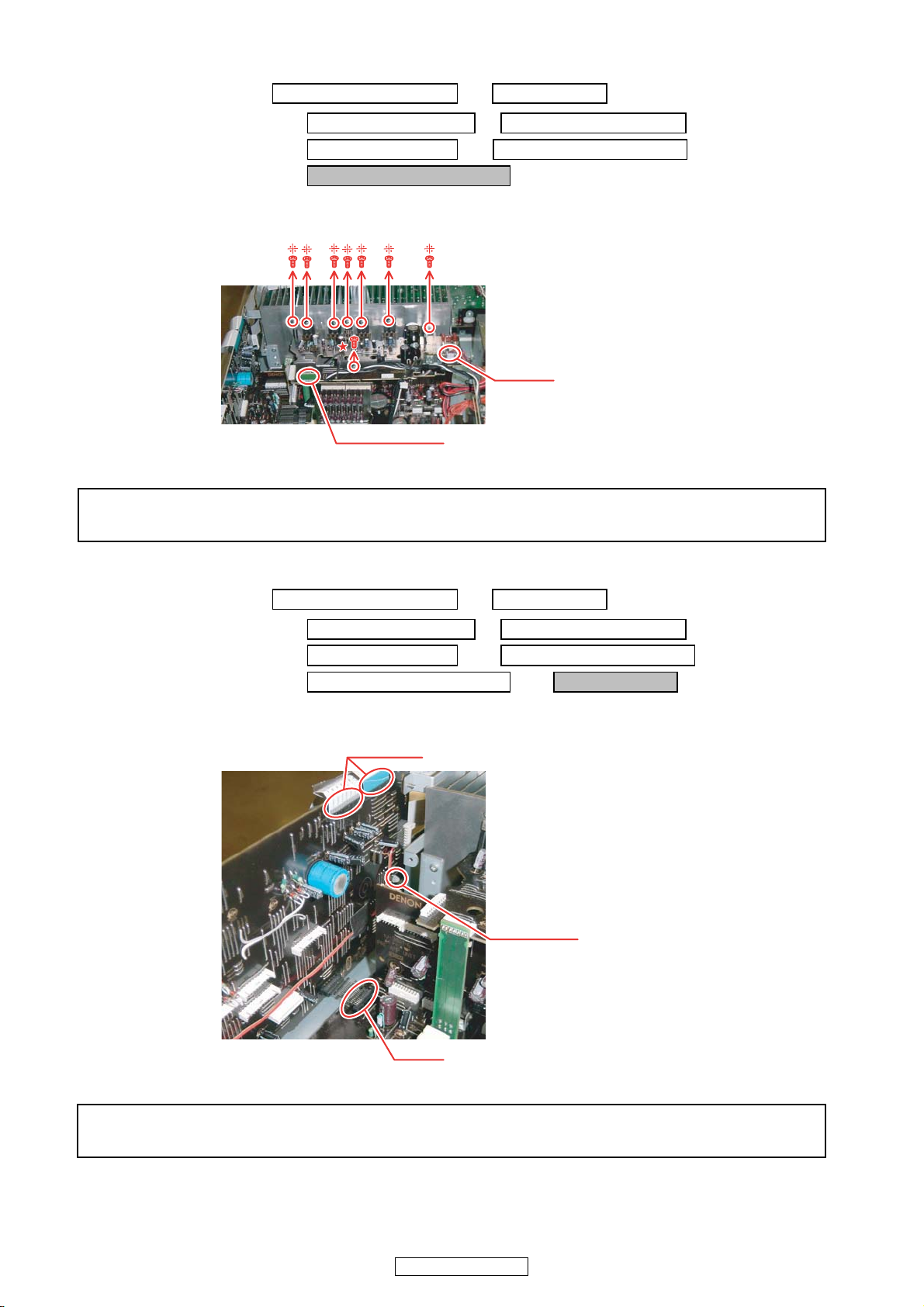

DISASSEMBLY
• Disassemble in order of the arrow of the figure of following flow.
下記フロー図の矢印の順番にはずしてください。
• In the case of the re-assembling, assemble it in order of the reverse of the following flow.
再組み立ての場合は、下記のフローの逆の順番に組立ててください
• In the case of the re-assembling, observe "attention of assembling" it.
再組み立ての場合は、「組立のご注意」を遵守してください。
TOP COVER SUB ASSY
FRONT UNIT ASSY BACK PANEL TRANS
Refer to "DISASSEMBLY : 1.FRONT UNIT ASSY" Refer to "DISASSEMBLY : 2.BACK PANEL ASSY" Refer to "EXPLODED VIEW"
and "EXPLODED VIEW" and "EXPLODED VIEW"
3-1 : FLD UNIT
3-2 : FUNC UNIT 1.DIGITAL UNIT ASSY
3-3 : FRONT IN UNIT
Refer to "DISASSEMBLY : 3.DIGITAL UNIT ASSY"
3-4 : MIC UNIT
and "EXPLODED VIEW"
3-5 : REMOTE/IPOD UNIT 1 : DIGITAL UNIT ASSY
3-6 : DIGITAL I/O UNIT 2-1 : A.VIDEO UNIT
3-7 : V/D JOINT UNIT 3-5 : DIGITAL I/O UNIT
3-8 : UCON CONNECT UNIT
3-9 : P.SW UNIT 2-2.AUDIO UNIT ASSY
3-11 : FFC LOCK UNIT
Refer to "DISASSEMBLY : 4.AUDIO UNIT"
and "EXPLODED VIEW"
2-2 : AUDIO UNIT
2-3 : ZONE UNIT
4-8 : AUDIO LIMIT UNIT
3-7 : UCON CONNECT UNIT
44.AM FM TUNER 6.MAIN CPU UNIT ASSY
Refer to "EXPLODED VIEW" Refer to "DISASSEMBLY : 9.MAIN CPU UNIT ASSY"
44 : AM FM TUNER
and "EXPLODED VIEW"
6-2 : POWER UNIT
3-4.REMOTE / IPOD UNIT 6-3 : PRIM/CPU SUPPLY UNIT
Refer to "EXPLODED VIEW"
6-4 : UCON JUNCTION UNIT
3-4 : REMOTE / IPOD UNIT
4.POWER REG. UNIT ASSY
Refer to "DISASSEMBLY : 7.POWER REG. UNIT ASSY"
and "EXPLODED VIEW"
4-1 : REG UNIT
4-6 : PRE AMP UNIT
4-7 : AUDIO CONNECT UNIT
4-8 : AUDIO LIMIT UNIT
4-9 : LIMIT CONNECT UNIT
4-10 : V-POWER JUNCTION UNIT
6-1.MAIN CPU UNIT
Refer to "DISASSEMBLY : 8.MAIN CPU UNIT"
and "EXPLODED VIEW"
6-1 : MAIN CPU UNIT
5.POWER AMP UNIT ASSY
Refer to "EXPLODED VIEW"
5-1 : P.AMP UNIT
5-10 : REG CONNECT UNIT
5-11 : P.AMP HOLDER UNIT

9
AVR-2808
The viewpoint of each photograph
(photography direction)
各図の視点（撮影方向）
[ Top view ]
Picture A
Picture B
( Bottom view )
Picture C
Picture G
Picture E
Picture D
Picture F

10
AVR-2808
1. FRONT UNIT ASSY
(1) Remove the screws. ( ねじをはずす。）
(2) Disconnect the connector wires and remove the screws . ( コネクタワイヤーとねじをはずす。）
Please refer to "EXPLODED VIEW" for the disassembly method of each P.W.B included in FRONT UNIT ASSY.
FRONTUNITASSY の各基板のはずしかたは "EXPLODEDVIEW" を参照してください。
Proceeding (手順) : TOP COVER SUB ASSY →FRONT UNIT ASSY
Picture B
[ Bottom view ]
Cut
CP302
Wire clamp band
Picture C
Picture F
FFC cable
CP302
Cord holder

11
AVR-2808
2. BACK PANEL
(1) Remove the screws. ( ねじをはずす。）
Please refer to "EXPLODED VIEW" for the disassembly method of each P.W.B included in BACK PANEL .
BACKPANELの各基板のはずしかたは "EXPLODEDVIEW" を参照してください。
3. DIGITAL UNIT ASSY
(1) Disconnect the connector wires. ( コネクタワイヤーをはずす。）
Please refer to "EXPLODED VIEW" for the disassembly method of each P.W.B included in DIGITAL UNIT ASSY.
DIGITALUNITASSY の各基板のはずしかたは "EXPLODEDVIEW" を参照してください。
Proceeding (手順) : TOP COVER SUB ASSY →BACK PANEL
Picture A
Nut
Nut
Push rivet
Proceeding (手順) : TOP COVER SUB ASSY →BACK PANEL
→ 1.DIGITAL UNIT ASSY
Picture D
CY035
CX063
Wire clamp band
CUT
CX041
Board to board
DIGITAL UNIT ASSY
A.VIDEO UNIT
Board to board
Board to board

12
AVR-2808
4. AUDIO UNIT ASSY
(1) Disconnect the connector wires. ( コネクタワイヤーをはずす。）
(2) Disconnect the connector board. . ( コネクタボードをはずす。）
Please refer to "EXPLODED VIEW" for the disassembly method of each P.W.B included in AUDIO UNIT ASSY.
AUDIOUNITASSY の各基板のはずしかたは "EXPLODEDVIEW" を参照してください。
5. AM FM TUNER (AVR-2808CI/AVR-988/AVR-2808 model only)
Please refer to "EXPLODED VIEW" for the disassembly method of AM FM TUNER.
AMFMTUNER のはずしかたは "EXPLODEDVIEW" を参照してください。
6. REMOTE/IPOD UNIT
Please refer to "EXPLODED VIEW" for the disassembly method of REMOTE/IPOD UNIT.
REMOTE/IPODUNIT のはずしかたは "EXPLODEDVIEW" を参照してください。
Proceeding (手順) : TOP COVER SUB ASSY →BACK PANEL
→ 1.DIGITAL UNIT ASSY → 2-2.AUDIO UNIT ASSY
Picture A
Board to board
Picture A Board to board
Proceeding (手順) : TOP COVER SUB ASSY →BACK PANEL
→ 1.DIGITAL UNIT ASSY → 2-2.AUDIO UNIT ASSY
→ 44.AM FM TUNER
Proceeding (手順) : TOP COVER SUB ASSY →BACK PANEL
→ 1. DIGITAL UNIT ASSY → 2-2.AUDIO UNIT ASSY
→ 44.AM FM TUNER →3-4.REMOTE/IPOD UNIT

13
AVR-2808
7. POWER REG. UNIT ASSY
(1) Disconnect the connecter wires and remove the screws. ( コネクタワイヤーとねじをはずす。）
Please refer to "EXPLODED VIEW" for the disassembly method of each P.W.B included in POWER REG. UNIT ASSY.
POWERREG.UNITASSY の各基板のはずしかたは "EXPLODEDVIEW" を参照してください。
8. MAIN CPU UNIT
(1) Disconnect the FFC cables and remove the PWB holder. ( FFCケーブルと基板ホルダーをはずす。）
Please refer to "EXPLODED VIEW" for the disassembly method of each P.W.B included in MAIN CPU UNIT.
MAINCPUUNIT のはずしかたは "EXPLODEDVIEW" を参照してください。
Proceeding (手順) : TOP COVER SUB ASSY →BACK PANEL
→ 1. DIGITAL UNIT ASSY → 2-2.AUDIO UNIT ASSY
→ 44.AM FM TUNER →3-4.REMOTE/IPOD UNIT
→ POWER REG. UNIT ASSY
Picture A
CX031
Board to board
Proceeding (手順) : TOP COVER SUB ASSY →BACK PANEL
→ 1. DIGITAL UNIT ASSY → 2-2.AUDIO UNIT ASSY
→ 44.AM FM TUNER →3-4.REMOTE/IPOD UNIT
→ POWER REG. UNIT ASSY → MAIN CPU UNIT
Picture E FFC cable
PWB holder
CX115

14
AVR-2808
9. POWER AMP UNIT ASSY
Please refer to "EXPLODED VIEW" for the disassembly method of POWER AMP UNIT ASSY.
POWERAMPUNITASSY のはずしかたは "EXPLODEDVIEW" を参照してください。
10. MAIN CPU UNIT ASSY
(1) Disconnect the connector wires and remove the screws. ( コネクタワイヤーとねじをはずす。）
Please refer to "EXPLODED VIEW" for the disassembly method of each P.W.B included in MAIN CPU UNIT ASSY.
MAINCPUUNITASSYのはずしかたは "EXPLODEDVIEW" を参照してください。
11. TRANS
Please refer to "EXPLODED VIEW" for the disassembly method of TRANS.
TRANS のはずしかたは "EXPLODEDVIEW" を参照してください。
Proceeding (手順) : TOP COVER SUB ASSY →BACK PANEL
→ 1. DIGITAL UNIT ASSY → 2-2.AUDIO UNIT ASSY
→ 44.AM FM TUNER →3-4.REMOTE/IPOD UNIT
→ POWER REG. UNIT ASSY → MAIN CPU UNIT
→ POWER AMP UNIT ASSY
Proceeding (手順) : TOP COVER SUB ASSY →BACK PANEL
→ 1. DIGITAL UNIT ASSY → 2-2.AUDIO UNIT ASSY
→ MAIN CPU UNIT ASSY
PRIM/CPU SUPPLY UNIT
PWB holder
Picture G POWER UNIT
Picture G CX022
CX512 CX021
POWER UNIT
Proceeding (手順) : TOP COVER SUB ASSY →TRANS

15
AVR-2808
CHECK WITH TEST MODE
µcom/DSP Error Display Mode
1. Operation Spec
µcom version display mode:
When the following conditions are satisfied at its starting state, error information is displayed before version information.
Starting method (same as µcom version display):
While pressing 2 buttons, "STATUS" and "RETURN", turn on on/off button.
Then, press "STATUS" button to display the following information on the FL Display.
2. Display Order
Error information →Destination information →Main-µcom version information →Sub-µcom version information
→DSP version information
3. Display
Any one of the following list is displayed, in the priority of ①②③④⑤ .
Condition State Display
①Sub-µcom
NG No response from Sub-µcom " □ ＳＵＢ □□ ＥＲＲＯＲ □０１□ "
②DIR NG No response from DIR " □ ＤＩＲ □□ ＥＲＲＯＲ □０１□ "
③DSP1 NG
When DSP boot, executing DSP reset makes no change to BUSY port "L". " □ ＤＳＰ1□ ＥＲＲＯＲ □０１□ "
No change to BUSY port "L" before issuing DSP command. " □ ＤＳＰ1□ ＥＲＲＯＲ □０２□ "
When DSP data read, executing WRITE="L" makes no change to ACK="H". " □ ＤＳＰ1□ ＥＲＲＯＲ □０３□ "
When DSP data read, executing REQ="L" makes no change to ACK="L". " □ ＤＳＰ1□ ＥＲＲＯＲ □０４□ "
When DSP data write, executing WRITE="H" makes no change to
ACK="H". " □ ＤＳＰ1□ ＥＲＲＯＲ □０５□ "
When DSP data write, executing REQ="L" makes no change to ACK="L". " □ ＤＳＰ1□ ＥＲＲＯＲ □０６□ "
When DSP special code boot, executing DSP reset makes no change to
BUSY port "L". " □ ＤＳＰ1□ ＥＲＲＯＲ □１１□ "
No change to BUSY port "L" before issuing DSP special read command. " □ ＤＳＰ1□ ＥＲＲＯＲ □１２□ "
No change to BUSY port "L" before DSP version read. " □ ＤＳＰ1□ ＥＲＲＯＲ □１３□ "
④DSP2 NG
When DSP boot, executing DSP reset makes no change to BUSY port "L". " □ ＤＳＰ2□ ＥＲＲＯＲ □０１□ "
No change to BUSY port "L" before issuing DSP command. " □ ＤＳＰ2□ ＥＲＲＯＲ □０２□ "
When DSP data read, executing WRITE="L" makes no change to ACK="H". " □ ＤＳＰ2□ ＥＲＲＯＲ □０３□ "
When DSP data read, executing REQ="L" makes no change to ACK="L". " □ ＤＳＰ2□ ＥＲＲＯＲ □０４□ "
When DSP data write, executing WRITE="H" makes no change to ACK="H".
" □ ＤＳＰ2□ ＥＲＲＯＲ □０５□ "
When DSP data write, executing REQ="L" makes no change to ACK="L". " □ ＤＳＰ2□ ＥＲＲＯＲ □０６□ "
When DSP special code boot, executing DSP reset makes no change to
BUSY port "L". " □ ＤＳＰ2□ ＥＲＲＯＲ □１１□ "
No change to BUSY port "L" before issuing DSP special read command. " □ ＤＳＰ2□ ＥＲＲＯＲ □１２□ "
No change to BUSY port "L" before DSP version read. " □ ＤＳＰ2□ ＥＲＲＯＲ □１３□ "
⑤ Both SUB/DSP
OK
(No error display, version display only)
on/off button RETURN STATUS

16
AVR-2808
テストモードによるチェック方法
マイコン・DSP エラー表示モード
1. 動作仕様
マイコンバージョン表示モード :
起動状態にて下記の条件に該当した場合は、バージョン情報表示の前にエラー情報を表示します。
起動方法 ( マイコンバージョン表示と同様 ):
"STATUS","RETURN" の 2 つのボタンを押した状態で、on/off ボタンを押して電源を入れます。
その後、"STATUS" ボタンを押すと下表の内容が FLDisplay に表示されます。
2. 表示順序
エラー情報→仕向地表示→メインマイコンバージョン情報→サブマイコンバージョン情報→DSP バージョン情報
3. 表示条件
下表のいずれかを表示します。表示の優先順は、①②③④⑤。
条件 状態 表示内容
① SUB マイコン
がNG
SUB マイコンからの応答がない "□ＳＵＢ□□ ＥＲＲＯＲ □０１□ "
② DIR が NG DIR からの応答がない "□ＤＩＲ□□ ＥＲＲＯＲ □０１□ "
③DSP1がNG
DSP コードブート時、DSP リセットを実行しても BUSY ポートが "L" にならない " □ ＤＳＰ1 □ ＥＲＲＯＲ □０１□ "
DSP コマンド発行前に、BUSY ポートが "L" にならない " □ ＤＳＰ1 □ ＥＲＲＯＲ □０２□ "
DSP データリード時、WRITE="L" としても ACK="H" とならない " □ ＤＳＰ1 □ ＥＲＲＯＲ □０３□ "
DSP データリード時、REQ="L" としても ACK="L" とならない " □ ＤＳＰ1 □ ＥＲＲＯＲ □０４□ "
DSP データライト時、WRITE="H" としても ACK="H" とならない " □ ＤＳＰ1 □ ＥＲＲＯＲ □０５□ "
DSP データライト時、REQ="L" としても ACK="L" とにならない " □ ＤＳＰ1 □ ＥＲＲＯＲ □０６□ "
DSP スペシャルコードブート時、DSP リセットを実行しても
BUSY ポートが "L" にならない " □ ＤＳＰ1 □ ＥＲＲＯＲ □１１□ "
DSP スペシャルリードコマンド発行前に、BUSY ポートが "L" にならない " □ ＤＳＰ1 □ ＥＲＲＯＲ □１２□ "
DSP バージョンリード前に、BUSY ポートが "L" にならない " □ ＤＳＰ1 □ ＥＲＲＯＲ □１３□ "
④DSP2がNG
DSP コードブート時、DSP リセットを実行しても BUSY ポートが
"L" にならない " □ ＤＳＰ2 □ ＥＲＲＯＲ □０１□ "
DSP コマンド発行前に、BUSY ポートが "L" にならない " □ ＤＳＰ2 □ ＥＲＲＯＲ □０２□ "
DSP データリード時、WRITE="L" としても ACK="H" とならない " □ ＤＳＰ2 □ ＥＲＲＯＲ □０３□ "
DSP データリード時、REQ="L" としても ACK="L" とならない " □ ＤＳＰ2 □ ＥＲＲＯＲ □０４□ "
DSP データライト時、WRITE="H" としても ACK="H" とならない " □ ＤＳＰ2 □ ＥＲＲＯＲ □０５□ "
DSP データライト時、REQ="L" としても ACK="L" とにならない " □ ＤＳＰ2 □ ＥＲＲＯＲ □０６□ "
DSP スペシャルコードブート時、DSP リセットを実行しても
BUSY ポートが "L" にならない " □ ＤＳＰ2 □ ＥＲＲＯＲ □１１□ "
DSP スペシャルリードコマンド発行前に、BUSY ポートが "L" にならない " □ ＤＳＰ2 □ ＥＲＲＯＲ □１２□ "
DSP バージョンリード前に、BUSY ポートが "L" にならない " □ ＤＳＰ2 □ ＥＲＲＯＲ □１３□ "
⑤SUB/DSP共に
OK (表示せずにバージョン表示を行う )
on/off button RETURN STATUS

17
AVR-2808
ADJUSTMENT
Audio Section
Idling Current (1U-3854-1)
Required measurement equipment: DC Voltmeter
Preparation
(1) Avoid direct blow from an air conditioner or an electric
fan, and adjust the unit at normal room tempereture
15°C ~ 30°C (59°F ~ 86°F).
(2) Presetting
POWER (Power sourse switch) OFF
SPEAKER (Speaker terminal) No load
(Do not connect speaker, dummy resistor, etc.)
Adjustment
(1) Remove top cover and set VR401, VR402, VR403,
VR404,VR405,VR406,VR407,on1U-3854-1(Power
Amp Unit) at fully counterclockwise ( ).
(2) Connect DC Voltmeter to test points
FRONT-Lch: CX063 ③④pin,
FRONT-Rch: CX063 ①②pin,
CENTER ch: CX063 ⑤⑥pin,
SURROUND-Lch: TP102 ③④pin,
SURROUND-Rch: CX082 ①②pin,
SURROUND BACK-Lch: CX082 ⑦⑧pin,
SURROUND BACK-Rch: CX082 ⑤⑥pin.
(3) Connectpower cord toACLine,andturnpower switch
"ON".
(4) Presetting.
MASTER VOLUME : "---" counterclockwise
( min.)
MODE : 7CH STEREO
FUNCTION : CD
(5) Allow 2 minutes, and turn VR401 clockwise ( ) to
adjust the TEST POINT voltage to
1.5 mV ±0.5 mV DC.
(6) After 10 minutes from preset, turn VR401 to set the
voltage to
2.0 mV ±0.5 mV DC.
(7) Adjust the Variable Resistors of other channels in the
same way.
(8) After 5 minutes from (6), turn VR401 to set the voltage
to
2.0 mV ±0.5 mV DC.
(9) Adjust the Variable Resistors of other channels in the
same way.
調整
オーディオセクション
アイドリング電流の調整（1U-3854-1）
調整に必要な測定器：DCVoltmeter
準備
(1) セットをクーラ、扇風機のそばなど風通しの良い場所
を避け、通常の使用状態に置きます。セットの周囲温
度は 15 〜 30 ℃、湿度は常湿とします。
(2) プリセット
電源スイッチ OFF
スピーカ端子無負荷
（スピーカ・ダミー抵抗器などを接続しない。）
調整
(1) 上カバーをはずし、1U-3854-1（パワーアンプユニッ
ト）のVR401、VR402、VR403、VR404、VR405、VR406、
VR407 を反時計方向（ ）に回し切った状態にセッ
トします。
(2) テストポイント
FRONT-Lch:CX063③④pin、
FRONT-Rch:CX063①②pin、
CENTERch:CX063⑤⑥ pin、
SURROUND-Lch:CX082③④pin、
SURROUND-Rch:CX082①②pin、
SURROUNDBACK-Lch:CX082⑦⑧ pin、
SURROUNDBACK-Rch:CX082⑤⑥pinに
DCVoltmeter を接続します。
(3) 電源コードを AC 電源に接続し、電源スイッチを
ONにします。
(4) ON 後、次のようにセットします。
MASTERVOLUME（音量調節つまみ）→反時計方
向（ ）に回す、最小の状態にします。
SPEAKER（スピーカ端子）→無負荷（スピーカ、
ダミー抵抗器などを接続しない。）
MODE ： 7CHSTEREO
FUNCTION ： CD
(5) 2 分以内に VR401 を時計方向（ ）に回し
テストポイントの電圧を次のように調整します。
1.5mV± 0.5mVDC
(6) 予備調整から 10 分後に VR401 を回し、次のように電
圧を設定します。
2.0mV± 0.5mVDC
(7) 同じ方法で各チャンネルの可変抵抗を調整します。
(8) (6) 項設定から 5 分後 VR401 を回し、次のように電圧
を設定します。
2.0mV± 0.5mVDC
(9) 同じ方法で各チャンネルの可変抵抗を調整します。
g
g
g
g
h
h

18
AVR-2808
The adjustment volume and connection terminal of 1U-3854-
1 (POWER AMP Unit)P.W.B. under 1U-3841-1 (REG
Unit)P.W.B..
Insert an adjustment driver / connection terminal from an ad-
justment aperture of 1U-3841-1 (REG Unit)P.W.B..
SL ch FR ch
FL ch
SR ch
CX063
Cch
SBR ch
SBL ch
CX082
Audio Section
DC Voltmeter
VR406
SBR ch
SBL ch
VR403
FR ch
SR ch
VR401
VR405
SL ch Cch
VR404
FL ch
VR407 VR402
CX063
CX082
1U-3854-1 POWER AMP Unit
1U-3841-1 REG Unit
1U-3854-1(POWERAMPUnit) 基板の調整ボリュームと接続
端子は 1U-3841-1(REGUnit) 基板の下に有ります。
1U-3841-1(REGUnit) 基板の調整孔から調整ﾄﾞﾗｲﾊﾞｰ / 接続端
子を挿入してください。

19
AVR-2808
TROUBLE SHOOTING
1. POWER
1.1. Power not turn on
1.2. Fuse is blown
Power not turn on
YES
Is the ON/STANDBY indicator
on the front panel flashing red?
YES
Are there any incomplete con-
nections in the connectors con-
necting between the various
circuit boards?
NO
Is there a short circuit between
the speaker terminals and the
ground?
YES
Correct the short circuit
between the speaker and the
ground.
YES NO
NO
Connect the connectors prop-
erly.
Check for damage in the power
amplifier circuitry parts and
replace any defective parts.
Is the fuse blown?
NO
Refer to Fuse is blown
YES
Does the power turn on when
the POWER switch is turned off
then back on?
NO
Is a DC 6V voltage being sup-
plied from the 1U-3857-3 board
(CX126 pins 7 and 8) to the
microprocessor?
NO
Is a DC 6V voltage output when
the connector supplying the
power from the 1U-3857-3
board to the microprocessor
(CX126) is unplugged?
NO
Check the parts from IC501 to
the primary circuitry and
replace any defective parts.
YES YES YES
Check the primary circuitry
parts including the POWER
switch (for poor contacts, etc.),
and replace any defective
parts.
Check the 1U-3857-1 board's
microprocessor periphery cir-
cuitry and replace any defec-
tive parts.
Check the circuitry and parts
from CX126 on the 1U-3857-3
board to the microprocessor for
damage and short-circuits, and
replace any defective parts.
Fuse is blown
YES YES YES
Check for leaks or short circuits
in the primary side parts, and
replace any defective parts.
Check for short circuits in the
rectifier diodes and circuitry of
the secondary side rectifying
circuits, and replace any defec-
tive parts.
Check for short circuits in the
power stabilizer unit's regula-
tor output terminal and the
ground, and replace any defec-
tive parts.
YES YES YES
After repairing, also replace the fuse.
トラブルシューティング
1. 電源
1.1. 電源が入らない
1.2. ヒューズが断線している
電源が入らない
YES
フロントパネルの
ＯＮ/ＳＴＡＮＤＢＹ インジ
ケータが赤色点滅しています
か？
YES
各基板間を接続しているコネ
クターに不完全な接続部分は
ありますか？
NO
SP 端子と GND 間が短絡してい
ますか？
YES
SP 端子と GND 間の短絡を
取り除いてください。
YES NO
NO
コネクターを正しく接続して
ください。
POWERAMP 回路の部品の破損
を確認し、不良部品を交換して
ください。
ヒューズは断線していません
か？
NO
ヒューズが断線しているを
参照してください。
YES
POWERSW を OFF にして、再
度 POWERSW を ON にすると
電源が入りますか？
NO
1U-3857-3 基板（CX126 の 7、
8番ピン）からマイコンに DC6V
が供給されていますか？
NO
1U-3857-3 基板からマイコンヘ
電源を供給しているコネクタ
（CＸ126）を抜いて DC6V が出
力されていますか？
NO
IC501 〜 1 次回路までの部品
を確認し、不良部品を交換し
てください。
YES YES YES
POWERSW等を含む1 次回路部
品 ( 接触不良等 ) を確認し、不
良部品を交換してください。
1U-3857-1 のマイコン周辺回路
を確認し、不良部品を交換して
ください。
1U-3857-3 基板の CＸ126 以降
からマイコン電源までの回路
および部品の破損や短絡を確
認し、不良部品を交換してく
ださい
ヒューズが断線している
YES YES YES
1 次側の部品にリークまたは短
絡を確認し、不良部品を交換し
てください。
2 次側のそれぞれの整流回路
で、整流ﾀﾞｲｵｰﾄﾞおよび回路の
短絡を確認し、不良部品を交換
してください。
電源安定化部のレギュレータ
の出力端子と GND の短絡を確
認し、短絡している場合は、不
良部品を交換してくだい。
YES YES YES
修理後、FUSE も交換してください。

20
AVR-2808
2. Analog video
2.1. MONITOR OUT (CVBS) Output NG
MONITOR OUT (CVBS) Output NG ※When checking operation, select
DVD for the function.
(COMPONENT1 input)
Checking the video convert ON/OFF settings
Video convert ON Video convert OFF
Input
CVBS
Input
S
I n p u t
COMPONENT
Input
CVBS
Input
S
Input
COMPONENT
AB
Interlace
o r
Progressive
D No output No output
Interlace
C
Progressive
no output
2. アナログビデオ
2.1. MONITOROUT(CVBS)出力NG
MONITOROUT(CVBS)出力NG ※ 動作を確認する時はファンクショ
ンを DVD に選択してください。
(COMPONENT1入力 )
ﾋﾞﾃﾞｵｺﾝﾊﾞｰﾄON/OFFの設定確認
ﾋﾞﾃﾞｵｺﾝﾊﾞｰﾄON ﾋﾞﾃﾞｵｺﾝﾊﾞｰﾄOFF
入力
CVBS
入力
S
入力
COMPONENT
入力
CVBS
入力
S
入力
COMPONENT
Aへ Bへ ｲﾝﾀｰﾚｰｽ
or
ﾌﾟﾛｸﾞﾚｯｼﾌﾞ
D へ 出力されません 出力されません
ｲﾝﾀｰﾚｰｽ
Cへ
ﾌﾟﾛｸﾞﾚｯｼﾌﾞ
出力されません
