Desa W26LTF Instruction manual

If any wood pieces are missing or damaged, contact the
dealer where you purchased this mantel for replacement.
If hardware is missing or damaged, contact DESA Heating
Products at 1-866-672-6040 for referral information. You can
also visit DESA Heating Products’ technical service web site
at www.desatech.com.
Note: Gather all mantel pieces together before assembling
mantel.
WARNING: Use only 1/2" screws to attach metal
angle brackets. Damage to mantel will result if other
screws are used for this purpose.
ASSEMBLING MANTEL
IMPORTANT: More than one person is required to as-
semble and lift mantel.
Estimated assembly time: 30 minutes.
When assembling mantel do not tighten screws completely
until told to do so. There should be some play in the pieces
to allow for proper alignment and best possible t. It is very
importantthatmorethanonepersonassemblemanteltogether.
Panels must be held in proper alignment to each other while
tightening screws to assure fewer gaps and proper surface
alignment. When tightening screws, do not over tighten. This
may cause threads to strip. For this reason, the suppliedAllen
wrench should be used rather than a power screwdriver. The
panels have threaded inserts installed to mark your screw
locations. Screws should start and turn easily in threaded
holes when assembled according to instructions. Do not force
screws into holes.
IMPORTANT: There is a serial number label inside of right
side panel and on outside package. When calling to request
technical assistance or for replacement parts please have
that number ready.
W26LTF WALL MANTEL AND BASE
ASSEMBLY AND INSTALLATION INSTRUCTIONS
IMPORTANT: Read entire instruction sheet before
assembling or installing mantel kit.
This mantel is only approved for use with any Com-
fort Glow 26" intermediate replace system, Dimplex
Electric 26" intermediate replace and Style Selec-
tions 26" intermediate replace. Do not use mantel
with any other product.
This mantel kit contains the following:
• Mantel pieces - unassembled and marked as follows:
#1 Base
#2 Right Side with arrow
#3 Right Front Leg with arrow
#4 Left Side with arrow
#5 Left Front Leg with arrow
#6 Header with arrow
#7 Top
#14 Style Selections Filler Panel (for use with Style Selec-
tions gas replace model #256032 only)
#15 Filler Panel Assembly Block (3 pieces)
• Hardware Kit*
16 - Metal Brackets 118937-01
32 - Screws M6 x 12 mm (1/2") 121149-01
13 - Screws M6 x 30 mm (1 1/4") 121335-01
13 - Washers M6 121336-01
1 - Allen Wrench 121337-01
*Extra hardware may be included.
www.desatech.com

www.desatech.com 121341-01A
2
LEG ASSEMBLY
1. Lay right side panel (#2) face down on a soft surface
to avoid marking nish. Attach three brackets with 1/2"
screws to bottom of right front leg (#3), leaving screws
slightly loose. Face brackets out toward tongued side
(see Figure 1). Place right front leg over right side (#2)
matching groove in leg to tongue on side, as shown in
Figure 1, matching trim pieces on side with trim on front.
Align threaded holes with brackets on side. Start three
1/2" screws through brackets. Align bottom of side and
leg assembly so they are ush with each other. Hold
these pieces securely in alignment while tightening (but
not over tightening) screws.
2. Assemble left side (#4) and left leg (#5) as described in
step 1.

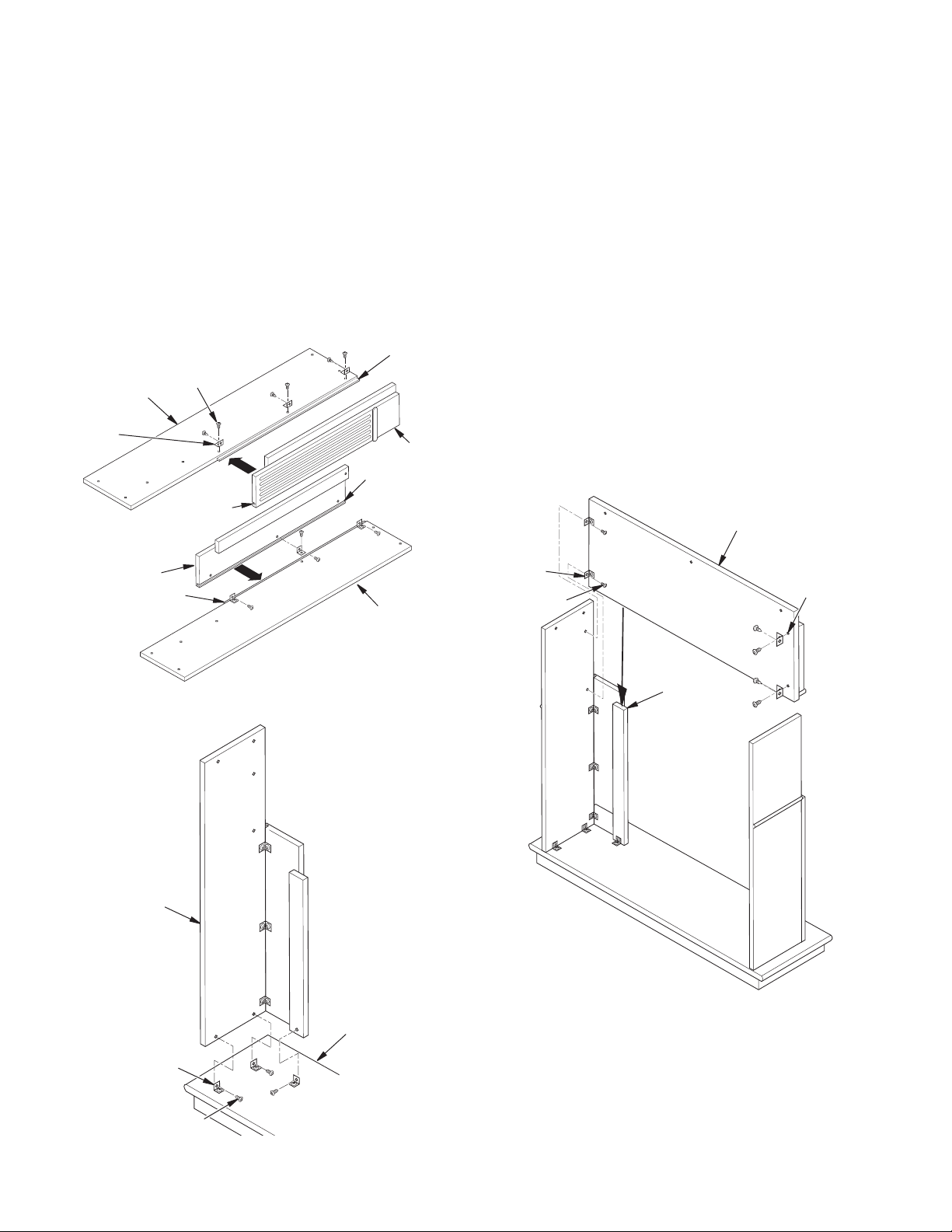

Figure 1 - Right and Left Leg Assemblies
Figure 2 - Leg Assembly to Base
Figure 3 - Attaching Header
3. Attach 6 brackets to base (#1) at threaded hole locations
using 1/2" screws leaving screws loose. Face brackets
toward outside.
4. Place right side/leg assembly on base and align threaded
holes with brackets. Start 1/2" screws through brackets
into threaded holes in side/leg assembly. Back of side/
leg assembly should be ush with back of base. Assure
alignment is correct and spaces are at a minimum. Leave
screws slightly loose.
5. Assemble left side/leg assembly to base following step #4.
HEADER ASSEMBLY
1. Using 1/2" screws, secure brackets to 2 threaded holes at
both ends of header (#6). Turn brackets to the outside.
2. Place header (#6) into position on top of leg assemblies
with arrow pointing up. Bottom of header will slide behind
upper portion of leg front panels and rest on shoulders
(see Figure 3). Align bracket holes with threaded inserts in
leg assemblies. Using four 1/2" screws through brackets,
attach header to leg assemblies. Leave screws loose.
3. Be sure alignment is correct and spaces are at a mini-
mum having at least one person holding panels securely.
Tighten all screws with Allen wrench provided.
Leg Side (#4)
Leg Front (#5)
Tongue on
Leg Side
Groove in
Leg Front
Tongue on
Leg Side
Groove in
Leg Front
1/2" Screw
Bracket
1/2" Screw
Bracket
Right
Side/Leg
Assembly
1/2" Screw
Bracket Threaded
Insert
Shoulder of
Leg Front
Panel
Header (#6)
Base (#1)
Leg Side (#2)
Leg Front (#3)

www.desatech.com
121341-01A 3
Back View
FILLER PANEL ASSEMBLY (FOR USE WITH STYLE
SELECTIONS GAS FIREPLACE ONLY)
If you are installing a Style Selections Gas Fireplace in this
mantel, you will need to follow the instructions in this section.
If you are not installing a Style Selections Gas Fireplace, go
to Mantel Top Assembly and discard items #14 and #15.
1. Place Style Selections ller panel (#14) in position in front
of mantel with trim strip to outside covering joint between
ller panel and mantel (see Figure 4).
2. With one person holding ller panel in place, attach ller
assembly (#14) to bottom of header mantel side using 3
ller panel blocks #15 and six 1 1/4" screws with washers
(see Figure 4). Do not tighten screws.

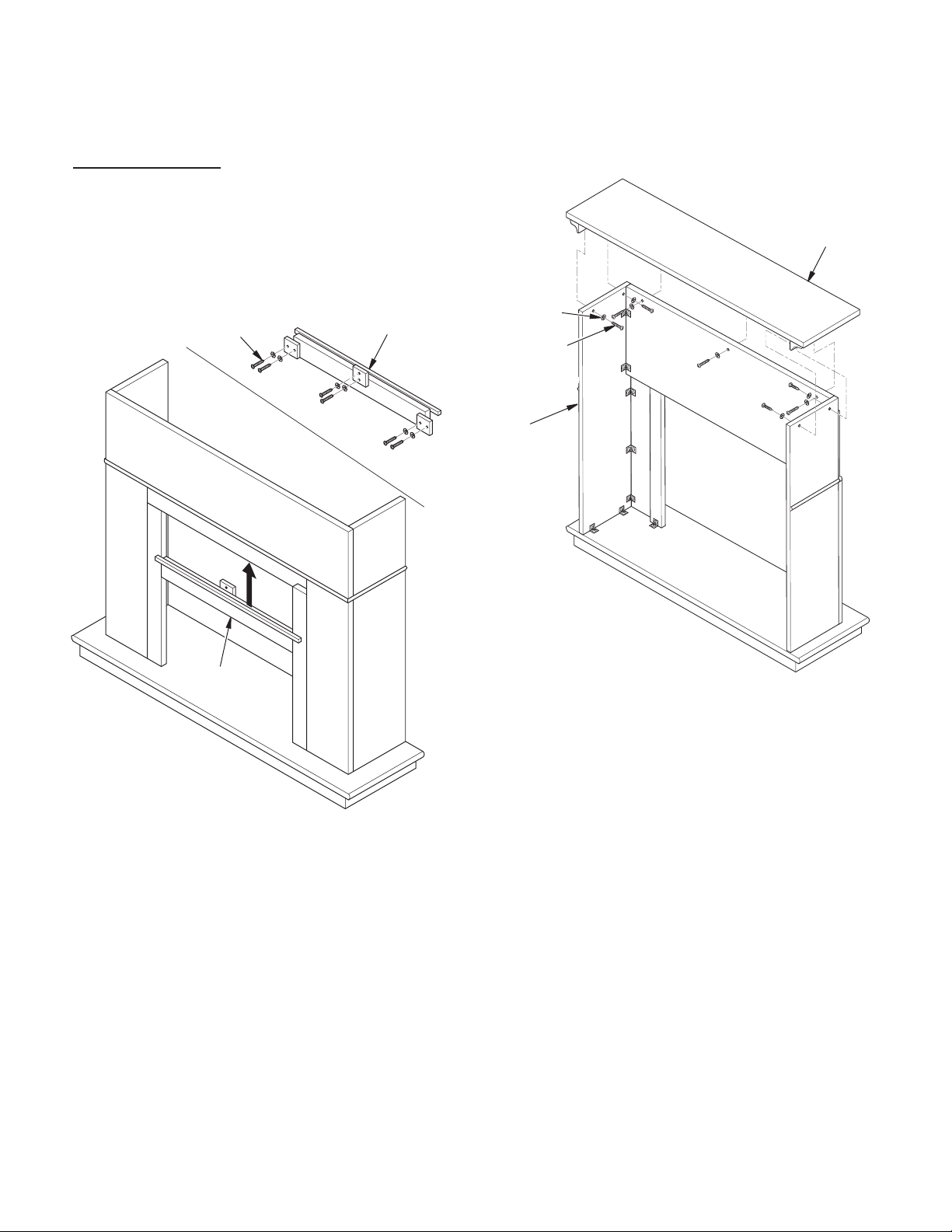

Figure 5 - Attaching Mantel Top
1 1/4"
Screw
Washer
Mantel Top (#7)
Mantel
Side
Assembly
MANTEL TOP ASSEMBLY
Place mantel top (#7) on mantel assembly. Align back of top
with back of sides. Using seven 1 1/4" screws with washers,
placetwoineachmantelsideassemblyandthreeintheheader
(see Figure 5). Make sure all pieces are aligned properly and
tighten all seven screws.
Filler Panel (#14)
1 1/4" Screw with Washer
Figure 4 - Attaching Style Selections Filler Panel
ELECTRIC FIREPLACE INSTALLATION
This mantel can be used with a 26" intermediate Fireplace.
Electric replaces install from the front of mantel. To install
electric replace see replace instruction manual.
Filler Panel (#14)

121341-01
Rev. A
05/07
2701 Industrial Drive
P.O. Box 90004
Bowling Green, KY 42102-9004
www.desatech.com
1-866-672-6040

Nota: reúna todas las piezas de la repisa de chimenea antes
de ensamblarla.
ADVERTENCIA: use sólo tornillos de 1/2" para jar
los soportes metálicos angulares. Si se utilizan otros
tornillos para este n, la repisa de chimenea resultará
dañada.
ENSAMBLE DE LA REPISA DE CHIMENEA
IMPORTANTE: se requiere de más de una persona para
ensamblar y levantar la repisa de chimenea.
Tiempo estimado de ensamblaje: 30 minutos.
Al ensamblar la repisa, no apriete por completo los tornillos
mientras no se le indique que lo haga. Las piezas deberán
tener cierto juego para poder darle la alineación correcta y
el mejor encaje posible. Es de suma importancia ensamblar
la repisa de chimenea con la ayuda de otra persona. Los
paneles se deben mantener correctamente alineados entre
sí mientras se aprietan los tornillos para que quede el menor
espacio libre posible y la supercie quede bien alineada.
Cuando apriete los tornillos, no lo haga en exceso. Ello podría
dañar las roscas. Por este motivo, deberá usar la llave Allen
en vez de un destornillador eléctrico. Los paneles tienen
piezas de inserción roscadas para marcar el lugar donde
van los tornillos. Los tornillos deben comenzar a girar con
facilidad en los oricios roscados cuando el ensamble se
efectúa según las instrucciones. No fuerce los tornillos para
introducirlos en los oricios.
IMPORTANTE: hay una etiqueta con el número de serie en
el interior del panel lateral derecho y en el paquete externo.
Cuando solicite asistencia técnica o pida piezas de repuesto,
tenga a la mano este número.
BASE Y REPISA DE CHIMENEA PARA PARED W26LTF
INSTRUCCIONES DE ENSAMBLE E INSTALACIÓN
IMPORTANTE: lea toda la hoja de instrucciones
antes de ensamblar o instalar el paquete de repisa
de chimenea.
Esta repisa de chimenea ha sido aprobada para
ser usada exclusivamente con cualquier sistema
de chimenea de tamaño intermedio de 26" Comfort
Glow, Style Selections y chimeneas eléctricas Dim-
plex. No utilice la repisa de chimenea con ningún
otro producto.
Este paquete de repisa de chimenea contiene lo siguiente:
• Piezas de la repisa de chimenea: sin ensamblar y marca-
das como se indica a continuación:
nº 1 Base
nº 2 Lateral derecho con echa
nº 3 Columna anterior derecha con echa
nº 4 Lateral izquierdo con echa
nº 5 Columna anterior izquierda con echa
nº 6 Cabecera con echa
nº 7 Parte superior
n° 14 Panel de relleno Style Selections (para su uso sólo
con chimeneas Style Selections modelo n° 256032)
n° 15 Bloque de ensamble para panel de relleno (3 piezas)
• Accesorios de ferretería
16 soportes metálicos 118937-01
32 tornillos M6 x 12 mm (1/2") 121149-01
13 tornillos M6 x 30 mm (1 1/4") 121335-01
13 arandelas M6 121336-01
1 llave Allen 121337-01
*Es posible que se incluya ferretería adicional.
Si alguna pieza de madera faltase o estuviese rota, contacte
a la tienda donde adquirió la repisa de chimenea para su
reemplazo. Si le falta material de ferretería o está dañado,
contacte a DESA Heating Products al 1-866-672-6040 para
obtener información de referencia. También puede visitar el
sitio web de servicio técnico de DESA Heating Products en
www.desatech.com.
www.desatech.com

www.desatech.com 121341-01A
2
ENSAMBLE DE COLUMNA
1. Apoye el panel lateral derecho (nº 2) hacia abajo sobre
una supercie suave para no dejar marcas en el acabado.
Fije tres soportes con tornillos de 1/2" a la parte inferior
de la columna anterior derecha (nº 3) dejando los tornillos
un poco ojos. Coloque los soportes hacia afuera, hacia
el lado de la lengüeta (consulte la gura 1). Coloque
la columna anterior derecha sobre el lado derecho (nº
2), haciendo que el canal en la misma coincida con la
lengüeta del costado, tal como se ve en la gura 1 de la
página 2, y que los adornos laterales coincidan con el
adorno de la parte anterior. Alinee los oricios roscados
a los soportes al costado. Pase tres tornillos de 1/2" a
través de los soportes. Alinee la parte inferior del ensam-
ble de lateral y columna para que queden parejos entre
sí. Sostenga estas piezas con rmeza mientras aprieta
los tornillos (pero no apriete en exceso).

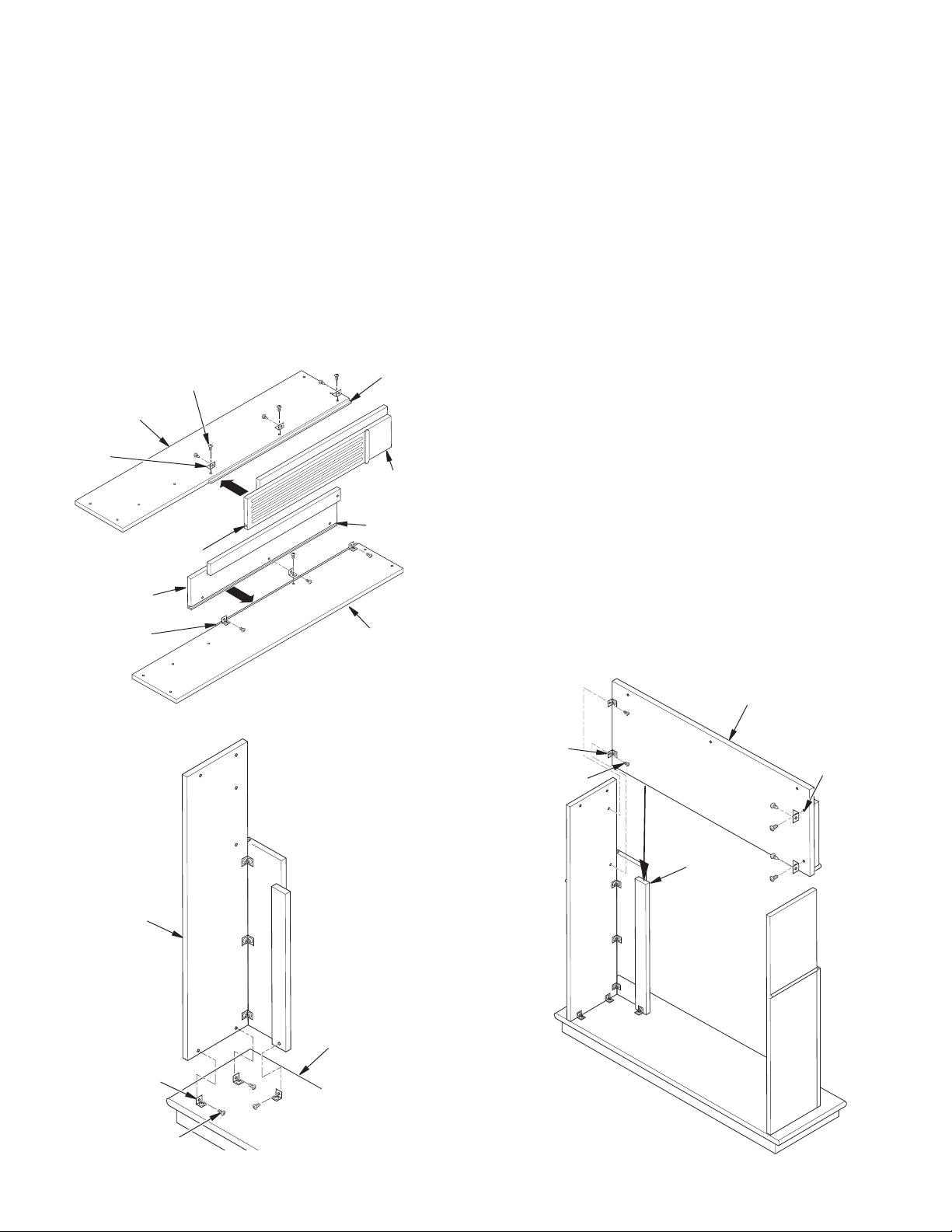

Figura 1 - Ensambles de columna izquierdo y derecho
Figura 2 - Ensamble de columna a la base Figura 3 - Fijación de la cabecera
2. Ensamble el lado izquierdo (nº 4) y la columna izquierda
(nº 5) según se describe en el paso 1.
3. Fije 6 soportes a la base (nº 1) en el lugar donde se en-
cuentran los oricios roscados usando tornillos de 1/2",
dejándolos ojos. Coloque los soportes hacia afuera.
4. Coloque el ensamble derecho de lateral y columna sobre
la base y alinee los oricios roscados a los soportes. Pase
los tornillos de 1/2" a través de los soportes para colo-
carlos en los oricios roscados del ensamble de lateral
y columna. La parte posterior del ensamble de lateral y
columna debe quedar pareja con la parte posterior de
la base. Asegúrese de que la alineación sea correcta y
que los espacios libres sean mínimos. Deje los tornillos
un poco ojos.
5. Ensamble el conjunto izquierdo de lateral y columna a
la base según el paso nº 4.
ENSAMBLE DE LA CABECERA
1. Con tornillos de 1/2", je los soportes a los dos oricios
roscados en ambos extremos de la cabecera (nº 6). Gire
los soportes hacia afuera.
2. Coloque la cabecera (nº 6) en su sitio, sobre la parte
superior de los ensambles de columna, con la echa
apuntando hacia arriba. La parte inferior de la cabece-
ra entrará haciéndola deslizar por detrás de la porción
superior de los paneles anteriores de las columnas y se
apoyará sobre los resaltes (consulte la gura 3). Alinee los
oricios de los soportes a las piezas de inserción roscadas
en los ensambles de las columnas. Fije la cabecera a los
ensambles de las columnas usando cuatro tornillos de
1/2" a través de los soportes. Deje los tornillos ojos.
3. Asegúrese de que la alineación sea correcta y que los es-
pacios libres sean mínimos pidiéndole a otra persona, por
lo menos, que sostenga los paneles con rmeza. Apriete
todos los tornillos con la llave Allen que se incluye.
Lateral de la
columna (nº 4)
Parte anterior de
la columna (nº 5)
Lengüeta en
el lateral de la
columna
Canal en la
parte anterior de
la columna
Lengüeta en
el lateral de
la columna
Canal en la parte anterior
de la columna
Tornillo de 1/2"
Soporte
Tornillo de 1/2"
Soporte
Ensamble
derecho
de lateral y
columna
Tornillo de 1/2"
Soporte Pieza de
inserción
roscada
Resalte
del panel
anterior de
la columna
Cabecera (nº 6)
Base (nº 1)
Lateral de la
columna (nº 2)
Parte anterior
de la columna
(nº 3)

www.desatech.com
121341-01A 3
Back View
INSTALACIÓN DE LA CHIMENEA ELÉCTRICA
Esta repisa se puede usar con una chimenea eléctrica de
tamaño intermedio de 26". Las chimeneas eléctricas se
instalan por la parte anterior de la repisa. Para instalar una
chimenea eléctrica consulte el manual de instrucciones co-
rrespondiente.
ENSAMBLE DEL PANEL DE RELLENO (SÓLO
PARA USARSE CON CHIMENEAS A GAS STYLE
SELECTIONS)
Siestáinstalandounachimeneaa gasStyleSelectionsenesta
repisa, necesitará seguir las instrucciones de esta sección. Si
no está instalando la chimenea a gas Style Selections, vaya
a la sección Ensamble superior de la repisa de chimenea y
deshágase de los artículos nº 14 y n° 15.
1. Coloque el panel de relleno Style Selections (nº 14) en
su sitio, sobre la parte anterior de la repisa con la banda
de adorno hacia afuera, cubriendo la junta entre el panel
y la repisa (consulte la gura 4).
2. Con una persona sosteniendo el panel de relleno en su
sitio, una el ensamble de relleno (n° 14) a la parte inferior
de la cabecera de la repisa usando 3 bloques para panel
de relleno n° 15 y seis tornillos con arandelas de 1 1/4"
(consulte la gura 4). No apriete los tornillos.
Figura 5 - Cómo jar la parte superior de la repisa
Tornillo de
1 1/4"
Arandela
Parte superior de la repisa
de chimenea (nº 7)
Ensamble
del lateral de
la repisa de
chimenea
ENSAMBLE SUPERIOR DE LA REPISA DE CHIMENEA
Coloque la parte superior de la repisa de chimenea (nº 7)
sobre el ensamble de la misma.Alinee el respaldo de la parte
superior con la parte posterior de los laterales. Tome siete
tornillos de 1 1/4" con arandelas y coloque dos a cada lado
del ensamble de la repisa y tres en la cabecera (consulte la
gura 5). Compruebe que todas las piezas estén correcta-
mente alineadas y apriete los siete tornillos.
Panel de relleno (nº 14)
Tornillo de 1 1/4" con arandela
Figura 4 - Cómo jar el panel de relleno Style Selections
Vista posterior
Panel de relleno
(nº 14)

121341-01
Rev. A
05/07
2701 Industrial Drive
P.O. Box 90004
Bowling Green, KY 42102-9004, EE.UU.
www.desatech.com
1-866-672-6040

MANTEAU ET BASE DE FOYER MURAL W26LTF
INSTRUCTIONS D'ASSEMBLAGE ET D'INSTALLATION
www.desatech.com
IMPORTANT : lisez le manuel d'instructions au com-
pletavant d'assembler etd'installerle prêt-à-monter
du manteau de foyer.
Cemanteauestuniquementapprouvépourlesfoyers
de taille moyenne de 66 cm (26 po) de Comfort Glow,
Dimplex Electric et Style Selections. N'utilisez pas
ce manteau avec d'autres produits.
Ce prêt-à-monter de manteau de foyer contient ce qui suit :
• Pièces du manteau prêtes-à-assembler et indiquées
comme suit :
N° 1 Base
 N°2Côtédroitavecèche
 N°3Supportlatéralavantdroitavecèche
 N°4Côtégaucheavecèche
 N°5Supportlatéralavantgaucheavecèche
 N°6Linteauavecèche
N° 7 Tablette
N° 14 Panneau entretoise Style Selections (à utiliser uni-
quement avec le modèle de foyer au gaz Style Selections
no 256032)
N° 15 Bloc de panneau entretoise Dimplex (3 pièces)
• Prêt-à-monter de quincaillerie*
 16-Équerresdexationmétalliques 118937-01
 32-VisM6x12mm(1/2po) 121149-01
13 - Vis M6 x 30 mm (1 1/4po) 121335-01
13 - Rondelles M6 121336-01
 1-Cléhexagonale 121337-01
* Des pièces de quincaillerie supplémentaires peuvent être
inclues.
S'il manque des pièces de bois ou si des pièces de bois
sontendommagés,contactezlemarchanddecemanteau
defoyerpourobtenirdespiècesderechange.S'ilmanque
des pièces de quincaillerie ou si des pièces de quincaillerie
sont endommagées, contactez DESA Heating Products au
1-866-672-6040pourplusderenseignements.Vouspouvez
aussivisiterlesitewebduservicetechniquedeDESAHeating
Products à l'adresse www.desatech.com.
Remarque : rassemblez toutes les pièces du manteau de
foyer avant de l'assembler.
AVERTISSEMENT : utilisez uniquement les vis de
12 mm (1/2 po) pour monter les équerres de xation
métalliques. Le manteau risque d'être endommagé si
d'autres vis sont utilisées pendant l'assemblage.
ASSEMBLAGE DU MANTEAU DE FOYER
IMPORTANT : il faut plus d'une personne pour assem-
bler et soulever le manteau.
Durée d'assemblage estimée : 30 minutes.
Pendant l'assemblage du manteau, ne serrez pas les vis à fond
àmoinsquecenesoitindiqué.Ildevraityavoirsufsamment
d'espaceentrelespiècespourpermettreunalignementcorrectet
lemeilleurmontagepossible.Veillezàcequeplusieurspersonnes
participent à l'assemblage du manteau. Les panneaux doivent
être soutenus de manière à ce qu'ils s'alignent correctement
pendant que vous serrez les vis pour assurer le moins d'espa-
cement et un alignement correct sur toute la surface. Pendant
que vous serrez les vis, ne les serrez pas à fond. Ceci pourrait
arracherlesletages.Pourcetteraison,utilisezlacléhexagonale
fournie au lieu d'un tournevis électrique. Les panneaux ont des
chevillesletéesinstalléespourmarquerlesemplacementsdes
vis. Si vous suivez les instructions d'assemblage, les vis doivent
s'inséreretsevisserfacilementdanslestrousletés.Neforcez
pas les vis dans les trous.
IMPORTANT : une étiquette avec un numéro de série se trouve
à l'intérieur du côté droit du panneau et à l'extérieur de l'embal-
lage.Référez-vousà cenumérodesérielorsquevousfaitesune
demanded'assistancetechniqueoudepiècesderechange.

www.desatech.com 121341-01A
2
Figure 1 - Assemblages des supports latéraux droit et gauche
Figure 2 - Montage du support latéral sur la base Figure 3 - Pose du linteau
Côté du
support
latéral (n° 4)
Vis de 12 mm
(1/2 po)
Équerre
dexation
Assemblage
du côté et
du panneau
latéral droits
Cheville
letée
Épaulement
du panneau
avant du
support
latéral
Linteau (n° 6)
Base (n° 1)
Côté du support
latéral (n° 2)
Avant du support
latéral (n° 3)
ASSEMBLAGE DES SUPPORTS LATÉRAUX
1. Placez le panneau du côté droit (n° 2) face en dessous sur
unesurfacecoussinéepourévitertouteégratignureduni.
Montezlestroiséquerresdexationde12mm(1/2po)sur
la partie inférieure du support latéral avant droit (n° 3) en
laissantlesvisunpeudesserrées.Leséquerresdexation
doiventfairefaceaucôtédelalanguette(voirgure1).Placez
le support latéral avant droit sur le côté droit (n° 2) en faisant
correspondre la rainure du support à la languette sur le côté,
commeillustréàlagure1,etlespiècesdenitionsurlecôté
àlanitionsurledevant.Alignezlestrousletésavecles
équerres sur le côté. Insérez trois vis de 12 mm (1/2 po) dans
leséquerresdexation.Alignezlabasedel'assemblagedes
côtésetdusupportlatéralpourqu'ilss'afeurent.Tenezces
pièces fermement alignées pendant que vous serrez (mais
ne serrez pas à fond) les vis.
2. Assemblezlecôtégauche(n°4)etlesupportlatéral
(n° 5) comme indiqué à l'étape 1.
3. Montez6équerresdexationsurlabase(n ° 1) dans les
emplacementsdestrousletésenutilisantlesvisde12mm
(1/2 po) et en les laissant un peu desserrées. Les équerres
dexationdoiventfairefaceàl'extérieur.
4. Placez l'assemblage du côté et du support latéral droits
surlabaseetalignezlestrousletéssurleséquerres.
Faites passer les vis de 12 mm (1/2 po) par les équerres
dexationetdanslestrousletésdel'assemblagedu
côté et du support latéral. L'arrière de l'assemblage du
côtéetdusupportlatéraldoitêtreafeuréàl'arrièrede
la base. Assurez-vous que l'alignement est correct et qu'il
y a peu d'espace. Laissez les vis un peu desserrées.
5. Montez l'assemblage du côté et du support latéral gau-
chessurlabaseensuivantl'étape4.
ASSEMBLAGE DU LINTEAU
1. En utilisant les vis de 12 mm (1/2 po), montez les équer-
resdexationsurles2trousletésauxdeuxextrémités
du linteau (n ° 6).Tournezleséquerresdexationvers
l'extérieur.
2. Placez le linteau (n ° 6) au-dessus des assemblages des
supportslatérauxaveclesèchespointantverslehaut.
La base du linteau va se glisser dans la portion supérieure
arrière des panneaux avant des supports latéraux et se
positionnersurlesépaulements(voirgure3).Alignez
lestrousdeséquerresdexationsurleschevillesle-
tées des assemblages des supports latéraux. En faisant
passer quatre vis de 12 mm (1/2 po) par les équerres,
xezlelinteauauxassemblagesdessupportslatéraux.
Laissez les vis un peu desserrées.
3. Pour garantir que l'alignement est correct et que les
espacements sont minimes demandez à une personne
de tenir les panneaux fermement. Serrez toutes les vis
aveclacléhexagonalefournie.
Vis de 12 mm
(1/2 po)
Vis de 12 mm
(1/2 po)
Avant du
support
latéral
(n° 5)
Équerre
dexation
Équerre
dexation
Rainure dans
le côté du
support latéral
Languette
sur le côté du
support latéral
Languette
sur le côté du
support latéral

www.desatech.com
121341-01A 3
Back View
Figure 5 - Montage de la tablette du manteau
Rondelle
Tablette du
manteau (n° 7)
Assemblage
des côtés du
manteau
Panneau
entretoise (n° 14)
Vis de 3,2 cm
(1 1/4po) avec
rondelle
Figure 4 - Montage du panneau entretoise Style Selections
Panneau
entretoise (n° 14)
ASSEMBLAGE DU PANNEAU ENTRETOISE (À
UTILISER UNIQUEMENT AVEC LES FOYERS AU GAZ
STYLE SELECTIONS )
Si vous installez un foyer au gaz Style Selections dans ce
manteau, vous avez besoin de suivre les instructions dans
cette section. Si vous n'installez pas de foyer au gaz Style
Selections, reportez-vous à Assemblage de la tablette du
manteau de foyer et débarrassez-vous des articles n° 14
et 15.
1. Placez le panneau entretoise Style Selections (n° 14) en
positiondevantlemanteauavecunebaguettedenition
sur le joint de couverture extérieur entre le panneau
entretoiseetlemanteau(voirgure4).
2. Tandis qu'une personne maintient en place le panneau
entretoise,xezlepanneau(n°14)àlabaseducôtédu
linteau du manteau en utilisant 3 blocs entretoise n° 15
et six vis de 3,2 cm (1 1/4po)etdesrondelles(voirgure
4). Ne serrez pas les vis.
ASSEMBLAGE DE LA TABLETTE DU MANTEAU DE
FOYER
Placez la tablette du manteau (n° 7) sur l'assemblage du man-
teau. Alignez l'arrière de la tablette sur l'arrière des côtés. En
utilisantsept vis de 3,2 cm (1 1/4 po) et des rondelles, placez-en
deuxdanschaqueassemblagedecôtédemanteauettrois
danslelinteau(voirgure5).Assurez-vousquetoutesles
pièces sont alignées correctement et serrez les sept vis.
INSTALLATION DU FOYER ÉLECTRIQUE
Ce manteau de foyer peut être utilisé avec les foyers de taille
moyenne de 66 cm (26 po). Les foyers électriques s'installent
à partir de l'avant du manteau. Pour installer un foyer électri-
que, consultez le manuel d'utilisation du foyer.
Vis de
3,2 cm
(1 1/4po)
Vue de
l'arrière

121341-01
Rev. A
05/07
NOT A UPC
121341 01
2701 Industrial Drive
P.O.Box90004
BowlingGreen,KY42102-9004,États-Unis
www.desatech.com
1-866-672-6040
