DeWalt DWE4606 User manual

DWE4606
6” (150 mm) Adjustable Cut-off Guard
6” (150 mm) Carter de Protection Réglable pour Meuleuse
6” (150 mm) Protección de Ajustable de Corte
INSTRUCTION MANUAL
GUIDE D’UTILISATION
MANUAL DE INSTRUCCIONES
INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE
GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE
USAR EL PRODUCTO.
If you have questions or comments, contact us.
Pour toute question ou tout commentaire, nous contacter.
Si tiene dudas o comentarios, contáctenos.
1-800-4-D
e
WALT • www.dewalt.com
Final page Size: 5.5 x 8.5 in

English
1
Definitions: Safety Guidelines
The definitions below describe the level of severity for each
signal word. Please read the manual and pay attention to these
symbols.
DANGER: Indicates an imminently hazardous situation
which, if not avoided, will result in death or serious injury.
WARNING: Indicates a potentially hazardous situation which,
if not avoided, could result in death or serious injury.
CAUTION:Indicates a potentially hazardous situation which, if
not avoided, may result in minor or moderate injury.
NOTICE: Indicates a practice not related to personal injury
which, if not avoided, may result in property damage.
IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT THIS OR
ANY D
e
WALT TOOL, CALL US TOLL FREE AT: 1-800-4-D
e
WALT
(1-800-433-9258).
WARNING: To reduce the risk of injury, read the instruction
manual.
This guard is compatible with
DeWALT
grinders model numbers
D28140, D28144, D28144N, D28065, D28065N, D28066N,
DWE46044 or DWE46066. It is a Type 1 guard for usage solely with
Type 1/41 wheels.
General Power Tool Safety Warnings
WARNING! Read all safety warnings and all instructions.
Failure to follow the warnings and instructions may result in
electric shock, fire and/or serious injury.
WARNING: For your own safety, Read instruction manual for
the grinder before using any accessory. Failure to heed these
warnings may result in personal injury and serious damage to
the tool and the accessory.
SAVE ALL WARNINGS AND INSTRUCTIONS
FOR FUTURE REFERENCE
1) WORK AREA SAFETY
a) Keep work area clean and well lit. Cluttered or dark areas
invite accidents.
b) Keep children and bystanders away while operating a
power tool. Distractions can cause you to lose control.
c) Ensure the workplace is well ventilated. Exposure to dust
at a poorly ventilated workplace may result in damage to the
health.
2) ELECTRICAL SAFETY
a) Avoid body contact with earthed or grounded surfaces
such as pipes, radiators, ranges and refrigerators. There
is an increased risk of electric shock if your body is earthed or
grounded.
3) PERSONAL SAFETY
a) Stay alert, watch what you are doing and use common
sense when operating a power tool. Do not use a power
tool while you are tired or under the influence of drugs,
alcohol or medication. A moment of inattention while
operating power tools may result in serious personal injury.
b) Use personal protective equipment. Always wear eye
protection. Protective equipment such as dust mask, non-
skid safety shoes, hard hat, or hearing protection used for
appropriate conditions will reduce personal injuries.
c) Do not overreach. Keep proper footing and balance at
all times. This enables better control of the power tool in
unexpected situations.

English
2
Cut-off Guard Safety Rules
•Do not use accessories which are not specifically designed
and recommended by the tool manufacturer. Just because
the accessory can be attached to your power tool, it does not
assure safe operation.
• Use only Type 1/41 wheels with a maximum thickness of
3/32”. Wheels for which the guard was not designed for cannot
be adequately guarded and are unsafe. The cut-off guard is not
intended to be used with standard grinding, cut-off, cup wheels or
wire brushes.
•The rated speed of the accessory must be at least equal to
the maximum speed marked on the power tool. Accessories
running faster than their rated speed can break and fly apart.
•Do not use a damaged accessory. Before each use inspect
the accessory for chips and cracks or excess wear. If
accessory is dropped, inspect for damage or install an
undamaged accessory. After inspecting and installing an
accessory, position yourself and bystanders away from
the plane of the rotating accessory and run the power
tool at maximum no-load speed for one minute. Damaged
accessories will normally break apart during this test time.
•When starting the tool with a new or replacement wheel,
hold the tool in a well protected area and let it run for one
minute. If the wheel has an undetected crack or flaw, it should
burst in less than one minute. Never start the tool with a person in
line with the wheel. This includes the operator.
•Wear personal protective equipment. Depending on
application, use face shield, safety goggles or safety glasses.
As appropriate, wear dust mask, hearing protectors, gloves
and workshop apron capable of stopping small abrasive or
workpiece fragments. The eye protection must be capable of
d) Dress properly. Do not wear loose clothing or jewelry.
Keep your hair, clothing and gloves away from moving
parts. Loose clothes, jewelry or long hair can be caught in
moving parts.
4) POWER TOOL USE AND CARE
a) Do not force the power tool. Use the correct power tool
for your application. The correct power tool will do the job
better and safer at the rate for which it was designed.
WARNING: The use of any accessory or attachment or
performance of any operation with this tool, other than those
recommended in this instruction manual may present a risk of
personal injury.
b) Disconnect the plug from the power source and/or the
battery pack from the power tool before making any
adjustments, changing accessories, or storing power
tools. Such preventive safety measures reduce the risk of
starting the power tool accidentally.
c) Store idle power tools out of the reach of children and
do not allow persons unfamiliar with the power tool or
these instructions to operate the power tool. Power tools
are dangerous in the hands of untrained users.
d) Use the power tool, accessories and tool bits etc., in
accordance with these instructions taking into account
the working conditions and the work to be performed.
Use of the power tool for operations different from those
intended could result in a hazardous situation.
5) SERVICE
a) Have your power tool serviced by a qualified repair
person using only identical replacement parts. This will
ensure that the safety of the power tool is maintained

English
3
a) Maintain a firm grip on the power tool and position your
body and arm to allow you to resist kickback forces.
Always use auxiliary handle, if provided, for maximum
control over kickback or torque reaction during start up.
The operator can control torque reaction or kickback forces, if
proper precautions are taken.
b) Never place your hand near the rotating accessory.
Accessory may kickback over your hand.
c) Do not position your body in the area where power tool
will move if kickback occurs. Kickback will propel the tool
in direction opposite to the wheel’s movement at the point of
snagging.
d) Use special care when working corners, sharp edges etc.
Avoid bouncing and snagging the accessory. Corners,
sharp edges or bouncing have a tendency to snag the rotating
accessory and cause loss of control or kickback.
e) Do not attach a saw chain woodcarving blade or toothed
saw blade. Such blades create frequent kickback and loss of
control.
Safety Warnings Specific for Abrasive
Cutting-Off Operations
a) Use only Type 1/41 wheels with a maximum thickness
of 3/32”. Wheels for which the guard was not designed for
cannot be adequately guarded and are unsafe. The cut-off
guard is not intended to be used with standard grinding, cut-
off, cup wheels or wire brushes.
b) Use only wheel types that are recommended for your
power tool and the specific guard designed for the
selected wheel. Wheels for which the power tool was not
designed cannot be adequately guarded and are unsafe.
c) The guard must be securely attached to the power tool
and positioned for maximum safety, so the least amount
stopping flying debris generated by various operations. The dust
mask or respirator must be capable of filtrating particles generated
by your operation. Prolonged exposure to high intensity noise may
cause hearing loss.
•Never lay the power tool down until the accessory has
come to a complete stop. The spinning accessory may grab the
surface and pull the power tool out of your control.
•Do not operate the power tool near flammable materials.
Sparks could ignite these materials.
• Do not use accessories that require liquid coolants. Using
water or other liquid coolants may result in electrocution or shock.
• DO NOT use wire brushes with this cut-off guard.
WARNING: When not in use, place grinder on a stable
surface where it will not move inadvertantly, roll or cause a
tripping or falling hazard. Serious personal injury may result.
Kickback and Related Warnings
Kickback is a sudden reaction to a pinched or snagged rotating
wheel. Pinching or snagging causes rapid stalling of the rotating
accessory which in turn causes the uncontrolled power tool to be
forced in the direction opposite of the accessory’s rotation at the
point of the binding.
For example, if an abrasive wheel is snagged or pinched by the
workpiece, the edge of the wheel that is entering into the pinch
point can dig into the surface of the material causing the wheel
to climb out or kick out. The wheel may either jump toward or
away from the operator, depending on direction of the wheel’s
movement at the point of pinching. Abrasive wheels may also
break under these conditions.
Kickback is the result of power tool misuse and/or incorrect
operating procedures or conditions and can be avoided by taking
proper precautions as given below:

English
4
the cut while the wheel is in motion otherwise kickback
may occur. Investigate and take corrective action to eliminate
the cause of wheel binding.
d) Do not restart the cutting operation in the workpiece.
Let the wheel reach full speed and carefully reenter the
cut. The wheel may bind, walk up or kickback if the power tool
is restarted in the workpiece.
e) Support panels or any oversized workpiece to minimize
the risk of wheel pinching and kickback. Large workpieces
tend to sag under their own weight. Supports must be placed
under the workpiece near the line of cut and near the edge of
the workpiece on both sides of the wheel.
f) Use extra caution when making a “pocket cut” into
existing walls or other blind areas. The protruding wheel
may cut gas or water pipes, electrical wiring or objects that can
cause kickback.
Additional Safety Information
WARNING: ALWAYS use safety glasses. Everyday eyeglasses are
NOT safety glasses. Also use face or dust mask if cutting operation is
dusty. ALWAYS WEAR CERTIFIED SAFETY EQUIPMENT:
• ANSI Z87.1 eye protection (CAN/CSA Z94.3),
• ANSI S12.6 (S3.19) hearing protection,
• NIOSH/OSHA/MSHA respiratory protection.
WARNING: Some dust created by power sanding, sawing,
grinding, drilling, and other construction activities contains chemicals
known to the State of California to cause cancer, birth defects or other
reproductive harm. Some examples of these chemicals are:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other masonry
products, and
• arsenic and chromium from chemically-treated lumber.
of wheel is exposed towards the operator. The outer guard
must be closed and securely latched in place. The guard helps
to protect operator from broken wheel fragments, accidental
contact with wheel, and sparks that could ignite clothing.
e) Wheels must be used only for recommended applications.
For example: do not grind with the side of cut-off wheel.
Abrasive cut-off wheels are intended for peripheral grinding,
side forces applied to these wheels may cause them to shatter.
f) Always use undamaged wheel flanges that are of correct
size and shape for your selected wheel. Proper wheel
flanges support the wheel thus reducing the possibility of wheel
breakage. Flanges for cut-off wheels may be different from
grinding wheel flanges.
g) Do not use worn down wheels from larger power tools.
Wheel intended for larger power tool is not suitable for the
higher speed of a smaller tool and may burst.
Additional Safety Warnings Specific for
Abrasive Cutting-Off Operations
a) Do not “jam”the cut-off wheel or apply excessive
pressure. Do not attempt to make an excessive depth
of cut. Overstressing the wheel increases the loading and
susceptibility to twisting or binding of the wheel in the cut and
the possibility of kickback or wheel breakage.
b) Do not position your body in line with and behind the
rotating wheel. When the wheel, at the point of operation, is
moving away from your body, the possible kickback may propel
the spinning wheel and the power tool directly at you.
c) When wheel is binding or when interrupting a cut for any
reason, switch off the power tool and hold the power
tool motionless until the wheel comes to a complete
stop. Never attempt to remove the cut-off wheel from

English
5

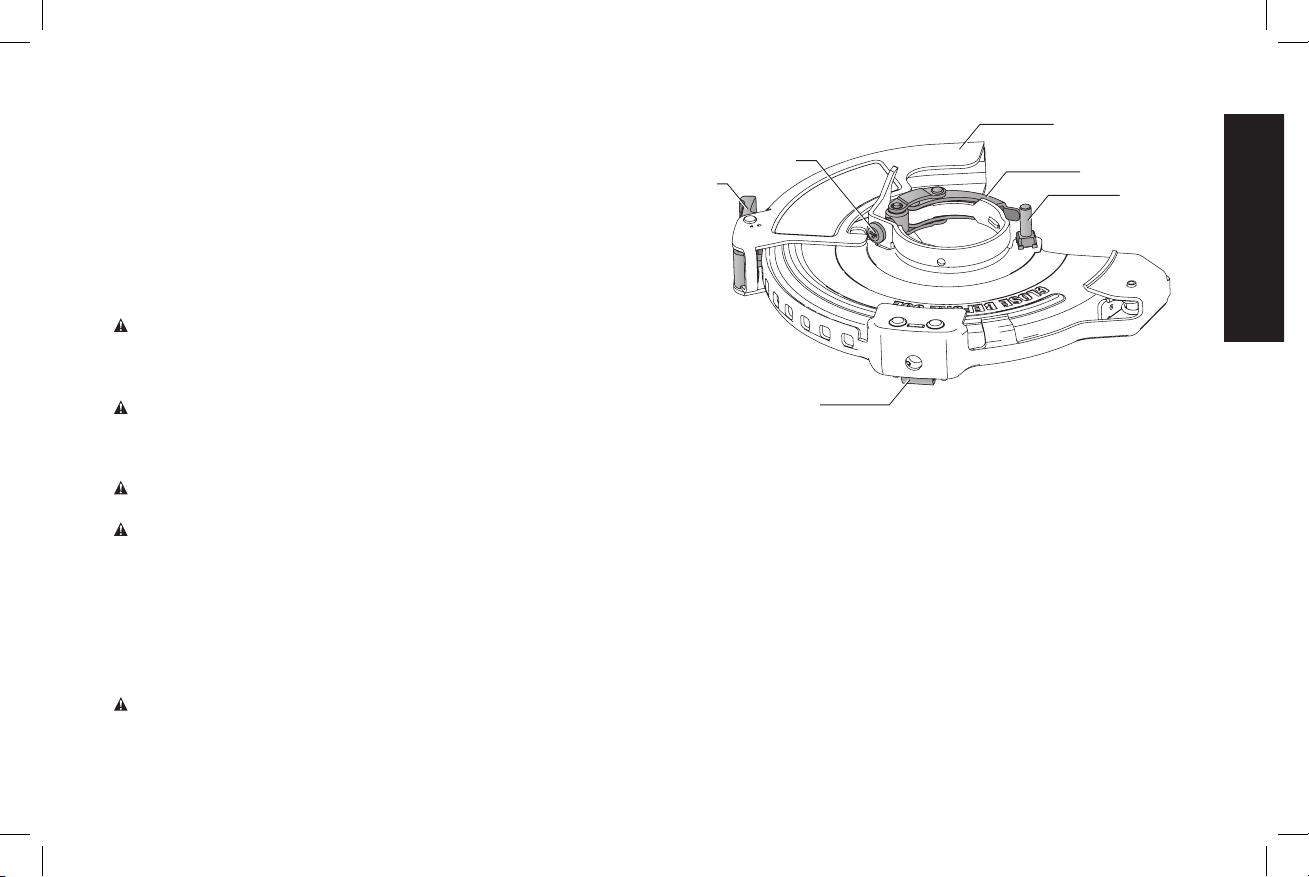

FIG. 1
D
F
C
E
A
B
A. Guard opening adjustment
lever
B. Wheel change release
button
C. Guard stop screw
D. Guard latch
E. Guard latch adjustment
screw
F. Outer guard
INTENDED USE
DWE4606 heavy-duty cut-off guard has been designed for professional
use at various work sites (i.e. construction sites) DO NOT use under
wet conditions or in presence of flammable liquids or gases.
This heavy-duty cut-off guard is a professional power tool accessory.
DO NOT let children come into contact with the tool. Supervision is
required when inexperienced operators use this tool.
Your risk from these exposures varies, depending on how often you
do this type of work. To reduce your exposure to these chemicals:
work in a well ventilated area, and work with approved safety
equipment, such as those dust masks that are specially designed to
filter out microscopic particles.
• Avoid prolonged contact with dust from power sanding,
sawing, grinding, drilling, and other construction activities.
Wear protective clothing and wash exposed areas with
soap and water. Allowing dust to get into your mouth, eyes, or
lay on the skin may promote absorption of harmful chemicals.
WARNING: Use of this tool can generate and/or disperse dust,
which may cause serious and permanent respiratory or other injury.
Always use NIOSH/OSHA approved respiratory protection appropriate
for the dust exposure. Direct particles away from face and body.
WARNING: Always wear proper personal hearing protection
that conforms to ANSI S12.6 (S3.19) during use. Under some
conditions and duration of use, noise from this product may
contribute to hearing loss.
WARNING: Always use eye protection. All users and bystanders
must wear eye protection that conforms to ANSI Z87.1.
CAUTION: To reduce the risk of personal injury, use extra care
when working into a corner or edge because a sudden, sharp
movement of the tool may be experienced when the wheel or other
accessory contacts a secondary surface or a surface edge.
SAVE THESE INSTRUCTIONS FOR
FUTUREUSE
COMPONENTS (Fig. 1)
WARNING: Never modify the power tool or any part of it. Damage
or personal injury could result.

English
6
3. With the anti-lock backing flange
removed, open the guard latch
(D). Align the lugs (G) on the
guard with the slots (H) on the
gear case.
4. Close the bottom half of the
guard until it clicks into place.
5. With the guard latch open (D),
rotate the guard into the desired
working position. The guard body
should be positioned between
the spindle and the operator to
provide maximum operator
protection.
6. Open the top half of the guard
again, and tighten guard stop
screw (C). Turn screw clockwise
until fully seated onto guard stop.
Close top half of the guard (L)
again until it clicks into place.
Insure the guard is completely
closed and locked.
7. Close the guard latch to secure
the guard on the gear case.
NOTE: If the guard is loose with guard latch in the closed position,
tighten the adjustment screw(E). You should not be able to rotate
the guard by hand when the latch is closed.
WARNING: Do not operate the tool with a loose guard or with
the guard in the open position. A loose or open guard cannot
protect the operator from broken wheel fragments, accidental
contact with wheel, and sparks that could ignite clothing.
8. To remove guard, follow these steps in reverse.

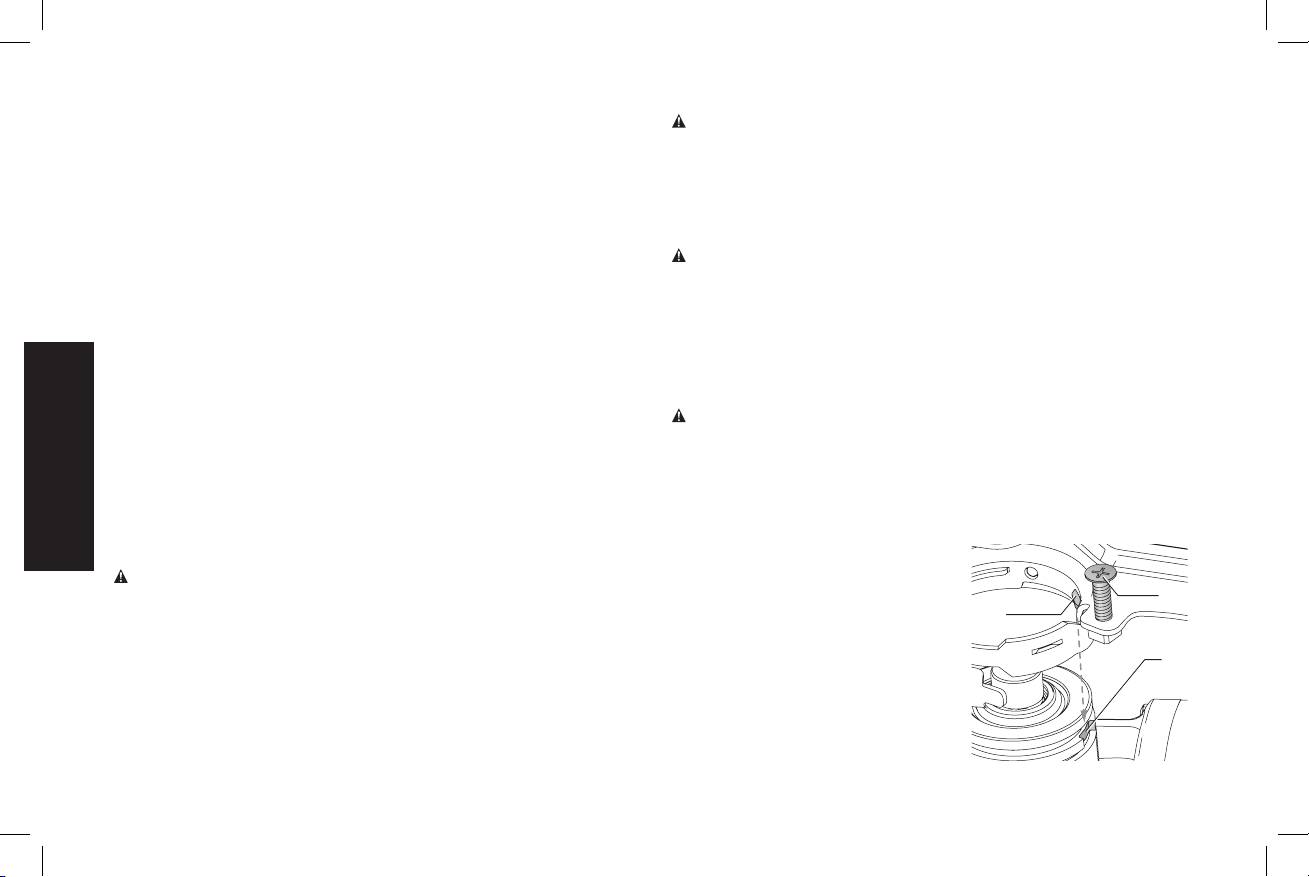

FIG. 3
B
D
L
Accessories
The capacity of this grinder is 6” (150 mm) diameter X 3/32” (2.38
mm) thick Type 1/41 cutting wheels. It is important to choose the
correct guards and flanges to use with grinder accessories.
WARNING: Accessories must be rated for at least the speed
recommended on the tool warning label. Wheels and other accessories
running over their rated accessory speed may fly apart and cause
injury. Every unthreaded accessory must have a 7/8" (22.2 mm) arbor
hole. If it does not, it may have been designed for a circular saw.
Accessory ratings must always be above tool speed as shown on tool
nameplate.
WARNING: Handle and store all abrasive wheels carefully to
prevent damage from thermal shock, heat, mechanical damage, etc.
Store in a dry protected area free from high humidity, freezing
temperatures or extreme temperature changes.
ASSEMBLY AND ADJUSTMENTS
WARNING: To reduce the risk of injury, turn unit off and
disconnect the grinder from power source before making any
adjustments or removing/installing attachments or accessories.
An accidental start-up can cause injury.
Mounting Guards (Fig. 2, 3)
CAUTION: Guards must be used with all cutting wheels.
This guard is compatible with
DeWALT
grinders model numbers
D28140, D28144, D28144N, D28065, D28065N, D28066N,
DWE46044 or DWE46066. It is a Type 1 guard for usage solely with
Type 1/41 wheels.
1. Depress wheel change release button (B) and hinge open the
bottom half of the guard to the farthest open position.
2. If not already loosened, loosen the guard stop screw(C) until no
threads are exposed on the underside.
G
H
C
FIG. 2

English
7
OPERATION
WARNING: To reduce the risk of injury, turn unit off and
disconnect it from power source before installing and
removing accessories, before adjusting or when making
repairs. Before reconnecting the tool, depress and release
the on/off switch to ensure that the tool is off. An accidental
start-up can causeinjury.
Adjusting the Outer Guard (Fig. 5)
When application allows and/or greater guard coverage is preferred,
the outer guard (F) can be adjusted closed by pressing the guard
opening adjustment lever. (E)

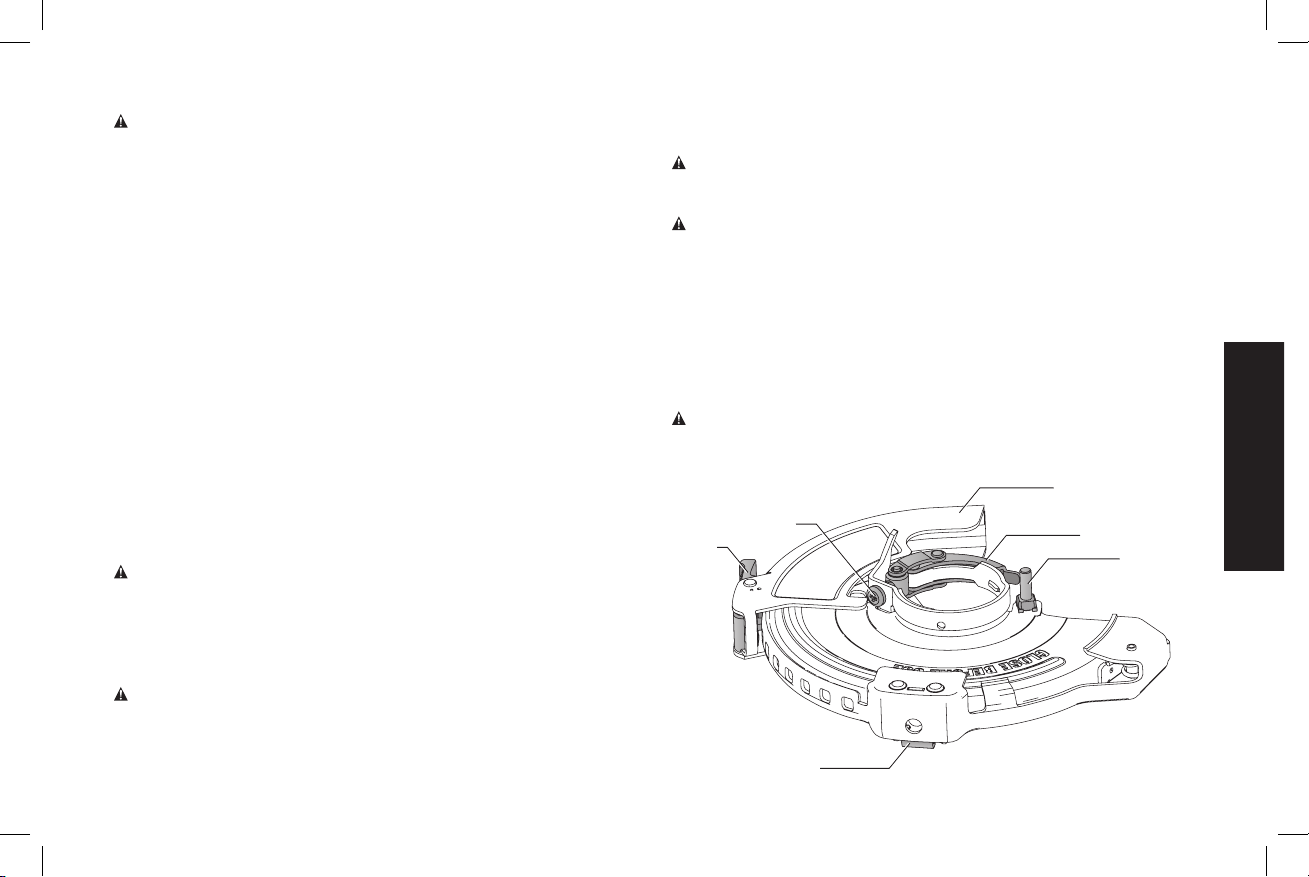

FIG. 5
E
MAINTENANCE
WARNING: To reduce the risk of injury, turn unit off and
disconnect it from power source before installing and removing
accessories, before adjusting or when making repairs. An
accidental start-up can cause injury.
Mounting Type 1/Type 41 Cutting Wheels
(Fig. 4)
WARNING: To reduce the risk of serious personal injury, turn
tool off before making any adjustments or removing/installing
attachments or accessories. An accidental start-up can cause
injury.
CAUTION: Matching diameter backing flange and threaded locking
flange (included with tool) must be used for Type 1 and Type 41
cutting wheels.
1. Depress wheel change release button (B) and hinge open the top
half of the guard to the farthest open position. Refer to figure 3.
2. Press the unthreaded backing flange (I) onto spindle with raised
section (pilot) facing up until it seats fully against gear case. The
raised section (pilot) on the backing flange will fit in the center hole
of the wheel (J) when the wheel is installed.
3. Place the wheel on the backing flange, centering the wheel on the
raised section (pilot).
4. Install the threaded locking
flange (K) with the raised section
(pilot) facing away from the
wheel.
5. Depress the spindle lock button
and tighten threaded locking
flange with a wrench.
6. Close the top half of the guard(L)
and check to make sure it is
securely latched in place
7. To remove the wheel, depress
the spindle lock button and
loosen the threaded locking
flange with a wrench.
FIG. 4
I
K
J
B

English
8
Cleaning
WARNING: Blow dirt and dust out of all air vents with clean, dry air
at least once a week. To minimize the risk of eye injury, always wear
ANSI Z87.1 approved eye protection when performing this.
WARNING: Never use solvents or other harsh chemicals for
cleaning the non-metallic parts of the tool. These chemicals may
weaken the plastic materials used in these parts. Use a cloth
dampened only with water and mild soap. Never let any liquid get
inside the tool; never immerse any part of the tool into a liquid.
Accessories
WARNING: Since accessories, other than those offered by
D
e
WALT, have not been tested with this product, use of such
accessories with this tool could be hazardous. To reduce the risk of
injury, only D
e
WALT recommended accessories should be used with
this product.
Recommended accessories for use with your tool are available at
extra cost from your local dealer or authorized service center. If you
need assistance in locating any accessory, please contact D
e
WALT
Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286,
call 1-800-4-D
e
WALT (1-800-433-9258) or visit our website: www.
dewalt.com.
Repairs
To assure product SAFETY and RELIABILITY, repairs, maintenance
and adjustment (including brush inspection and replacement) should
be performed by a D
e
WALT factory service center, a D
e
WALT
authorized service center or other qualified service personnel. Always
use identical replacement parts.
Register Online
Thank you for your purchase. Register your product now for:
• WARRANTY SERVICE: Registering your product will help you
obtain more efficient warranty service in case there is a problem
with your product.
• CONFIRMATION OF OWNERSHIP: In case of an insurance
loss, such as fire, flood or theft, your registration of ownership will
serve as your proof of purchase.
• FOR YOUR SAFETY: Registering your product will allow us to
contact you in the unlikely event a safety notification is required
under the Federal Consumer Safety Act.
Register online at www.dewalt.com/register.
Three Year Limited Warranty
D
e
WALT will repair, without charge, any defects due to faulty materials
or workmanship for three years from the date of purchase. This
warranty does not cover part failure due to normal wear or tool
abuse. For further detail of warranty coverage and warranty repair
information, visit www.dewalt.com or call 1-800-4-D
e
WALT (1-800-
433-9258). This warranty does not apply to accessories or damage
caused where repairs have been made or attempted by others. This
warranty gives you specific legal rights and you may have other rights
which vary in certain states or provinces.
In addition to the warranty, D
e
WALT tools are covered by our:
1 YEAR FREE SERVICE
D
e
WALT will maintain the tool and replace worn parts caused by
normal use, for free, any time during the first year after purchase.
90 DAY MONEY BACK GUARANTEE
If you are not completely satisfied with the performance of your
D
e
WALT Power Tool, Laser, or Nailer for any reason, you can return
it within 90 days from the date of purchase with a receipt for a full
refund – no questions asked.

English
9
LATIN AMERICA: This warranty does not apply to products sold
in Latin America. For products sold in Latin America, see country
specific warranty information contained in the packaging, call the local
company or see website for warranty information.

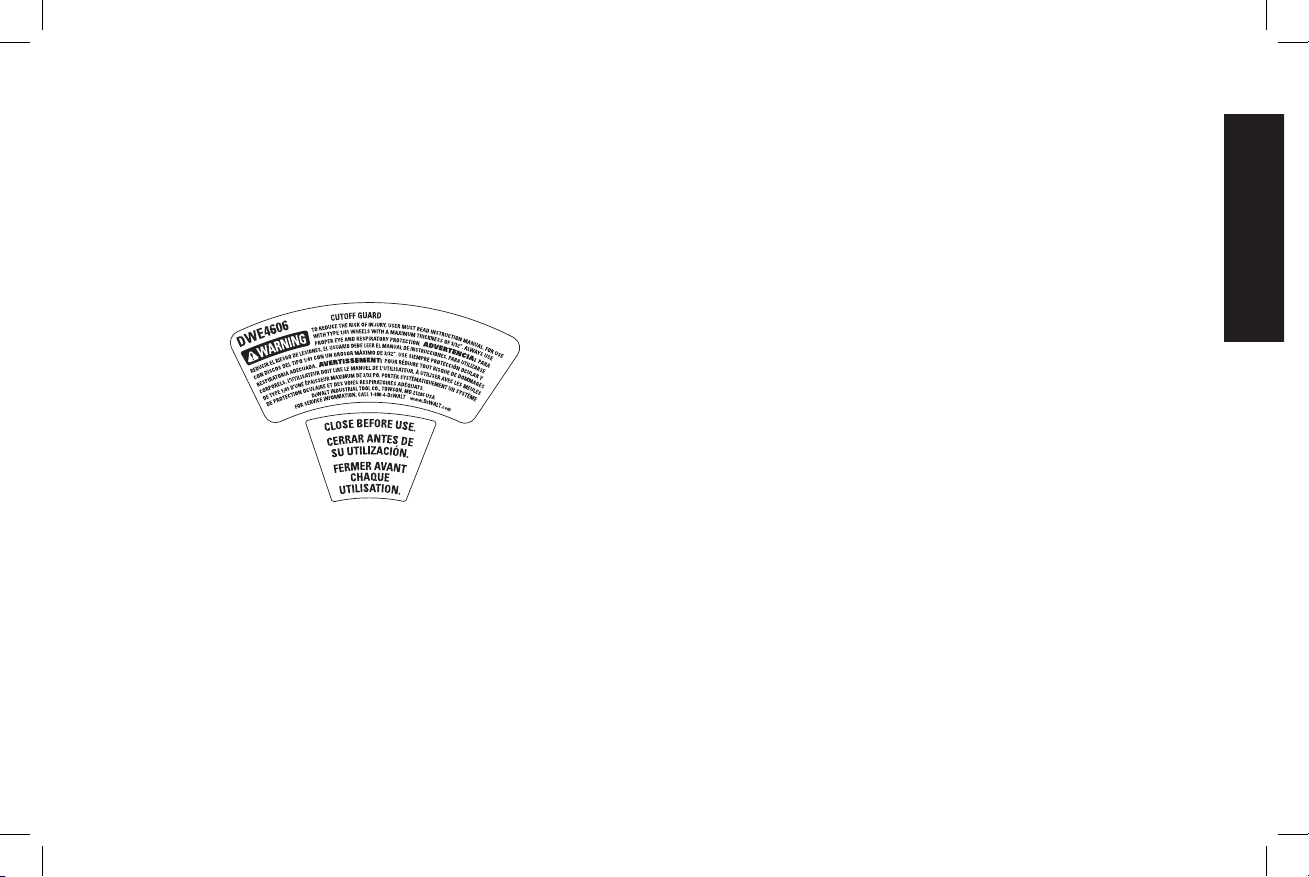

FREE WARNING LABEL REPLACEMENT: If your warning labels
become illegible or are missing, call 1-800-4-D
e
WALT (1-800-433-
9258) for a free replacement.

Français
10
Définitions : Lignes directrices
enmatière de sécurité
Les définitions suivantes qualifient le degré de risque associé à
chaque mention d'avertissement. Veuillez lire le manuel et faire
attention à ces symboles.
DANGER: indique une situation risquée imminente qui, si
elle n'est pas évitée, occasionnera des blessures graves ou
mortelles.
AVERTISSEMENT : indique une situation dangereuse
possible qui, si elle n’est pas évitée, pourra occasionner des
blessures graves ou mortelles.
MISE EN GARDE :indique une situation dangereuse
potentielle qui, si elle n'est pas évitée, occasionnera des
blessures mineures ou légères.
AVIS : indique une pratique qui n'occasionnera pas de
blessures corporelles, mais qui peut causer des dommages
matériels si elle n'est pas évitée.
POUR TOUTE QUESTION OU TOUT COMMENTAIRE AU SUJET DE
CET OUTIL OU DE TOUT AUTRE OUTIL D
e
WALT, APPELER SANS
FRAIS AU NUMÉRO : 1 800 4-D
e
WALT (1 800 433-9258).
AVERTISSEMENT: Veuillez lire le manuel d'instructions afin
de réduire les risques de blessures.
Ce carter est compatible avec les meuleuses
DeWALT
portant
les numéros de modèle D28140, D28144, D28144N, D28065,
D28065N, D28066N, DWE46044 ou DWE46066. Il s'agit d'un carter
de type1 à utiliser uniquement avec des meules de type 1/41.
Avertissements de sécurité généraux
pour les outils électriques
AVERTISSEMENT! Lire tous les avertissements de
sécurité et toutes les consignes. Le non-respect des
avertissements et des directives peut entraîner des risques de
décharge électrique, d’incendie ou de blessures graves.
AVERTISSEMENT: Pour votre propre sécurité, veuillez lire le
manuel d'instructions de la meuleuse avant d'utiliser tout
accessoire. Ne pas observer ces avertissements peut entraîner
des blessures et des dommages importants à l'outil et à
l'accessoire.
CONSERVER TOUS LES AVERTISSEMENTS
ET TOUTES LES DIRECTIVES POUR UN
USAGE ULTÉRIEUR
1) SÉCURITÉ DU LIEU DE TRAVAIL
a) Maintenir l'espace de travail propre et bien éclairé. Les
espaces encombrés ou sombres favorisent les accidents.
b) Éloigner les enfants et les curieux au moment d’utiliser
un outil électrique. Les distractions peuvent vous faire
perdre la maîtrise de l'outil.
c) S’assurer que l’aire de travail est bien aérée. L'exposition
à la poussière dans des lieux de travail mal aérés peut entraîner
des dommages à la santé.
2) SÉCURITÉ EN MATIÈRE D'ÉLECTRICITÉ
a) Éviter tout contact corporel avec les surfaces mises à
la terre ou à la masse telles que les tuyaux, radiateurs,
cuisinières et réfrigérateurs. Le risque de décharge
électrique est plus élevé si votre corps est mis à la terre ou à
la masse.

Français
11
ajustement, de changer les accessoires ou de
l'entreposer. Une telle mesure de sécurité préventive réduit le
risque de mettre l’outil en marche accidentellement.
c) Ranger les outils électriques hors de la portée des
enfants et ne permettre à aucune personne n’étant pas
familière avec un outil électrique ou son mode d’emploi
d’utiliser cet outil. Les outils électriques sont dangereux entre
les mains d'utilisateurs non formés.
d) Utiliser l’outil électrique, les accessoires, les forets,
etc. conformément aux présentes directives en tenant
compte des conditions de travail et du travail à effectuer.
L’utilisation d’un outil électrique pour toute opération autre que
celle pour laquelle il a été conçu est dangereuse.
5) RÉPARATION
a) Faire réparer l'outil électrique par un réparateur
professionnel en n’utilisant que des pièces de rechange
identiques. Cela permettra de maintenir la sécurité de l'outil
électrique.
Règles de sécurité relatives au carter de
protection pour meuleuse
•Ne pas utiliser d’accessoire non conçu spécifiquement
pour cet outil ou qui n’aurait pas reçu une approbation
spécifique du fabricant de l’outil. En effet, il est parfois possible
de fixer un accessoire à l’outil électrique; toutefois, cela ne garantit
pas une utilisation sécuritaire.
• Utiliser uniquement des meules de type 1/41 d'une épaisseur
maximale de 2,38 mm (3/32 po). Les meules pour lesquelles le
carter de protection n'a pas été conçu ou celles ne pouvant pas
être adéquatement protégées sont dangereuses pour l'utilisateur.
Le carter de protection pour meuleuse n'est pas conçu pour une
3) SÉCURITÉ PERSONNELLE
a) Rester vigilant, surveiller le travail effectué et faire
preuve de jugement lorsqu’un outil électrique est utilisé.
Ne pas utiliser d’outil électrique en cas de fatigue ou sous
l’influence de drogues, d’alcool ou de médicaments. Un
simple moment d’inattention en utilisant un outil électrique peut
entraîner des blessures corporelles graves.
b) Utiliser un équipement de protection individuelle.
Toujours porter une protection oculaire. Dans des
conditions appropriées, l'utilisation d'équipement de protection
comme un masque antipoussières, des souliers de sécurité
avec semelle antidérapante, un casque protecteur et des
protège-tympans réduira les risques de blessures corporelles.
c) Ne pas trop tendre les bras. Conserver son équilibre en
tout temps. Cela permet de mieux maîtriser l’outil électrique
dans les situations imprévues.
d) S'habiller adéquatement. Ne pas porter de vêtements
amples ni de bijoux. Garder les cheveux, les vêtements
et les gants à l’écart des pièces mobiles. Les vêtements
amples, les bijoux ou les cheveux longs peuvent se coincer
entre les pièces mobiles.
4) UTILISATION ET ENTRETIEN D’UN OUTIL ÉLECTRIQUE
a) Ne pas forcer l'outil électrique. Utiliser l’outil électrique
approprié à l’application. Un outil approprié fera un travail de
meilleure qualité et plus sécuritaire au rythme pour lequel il a été
conçu.
AVERTISSEMENT: Toute utilisation d'accessoires avec cet
outil ou toute utilisation de cet outil pour réaliser un quelconque
travail différent de celui recommandé dans ce manuel
d'instructions peut présenter un risque de blessures corporelles.
b) Débrancher la fiche électrique de l'outil de la source
d'alimentation ou du bloc-pile avant d'effectuer un

Français
12
les particules produites par l’opération en cours. Une exposition
prolongée à un bruit d’intensité élevée pourrait causer une perte
auditive.
•Ne jamais déposer l’outil électrique avant l’immobilisation
complète de l’accessoire. L’accessoire en mouvement risquerait
de mordre dans la surface et de projeter l’outil électrique.
•Ne pas faire fonctionner l’outil électrique à proximité de
matières inflammables. Les étincelles produites risquent de les
enflammer.
• Ne pas utiliser d’accessoires qui exigent l’utilisation d’un
liquide de refroidissement. L’utilisation d’eau ou de tout autre
liquide de refroidissement pourrait se solder par une électrocution
ou une secousse électrique.
• NE PAS utiliser d'outils à brosser avec le carter de protection
pour meuleuse.
AVERTISSEMENT : Lorsque la meuleuse est inutilisée, la
placer sur une surface stable où elle sera immobile et ne
risquera pas de rouler ou de faire trébucher ou chuter
quiconque. Sinon cela pourrait entraîner des blessures corporelles
graves.
Rebonds et avertissements afférents
L’effet de rebond est une réaction soudaine provoquée par le
pincement ou le coincement d'une meule. Un pincement ou
un coincement provoque un arrêt rapide de l’accessoire en
mouvement qui, à son tour, projette l’outil électrique, hors de
maîtrise, dans la direction opposée à la rotation de l’outil au point
de grippage.
Par exemple, si une meule abrasive se pince ou s’accroche
dans la pièce à usiner, le bord de la meule entrant dans le point
de pincement peut accrocher la surface du matériau entrainant
un déchaussement de la meule. La meule peut être projetée
utilisation avec les meules à tronçonner et à ébarber, les meules
boisseau et les outils à brosser.
•Le régime nominal de l’accessoire doit être au moins
égal au régime maximal inscrit sur l’outil électrique. Les
accessoires soumis à un régime plus élevé que celui pour lequel
ils sont conçus peuvent se briser et être projetés.
•Ne pas utiliser d'accessoire endommagé. Inspecter
l’accessoire avant chaque utilisation pour vérifier s'il y a
des fissures, des ébréchures ou une usure excessive. En
cas de chute de l’accessoire, l'inspecter à la recherche de
dommages ou insérer un accessoire non endommagé. Après
l’inspection et l’insertion d’un accessoire, se positionner
(l’utilisateur ou quiconque aux alentours) hors du plan
de rotation de l’accessoire et faire tourner, pendant une
minute, l’outil électrique à plein régime, à vide. Normalement,
tout accessoire endommagé se brisera au cours de cette période
d’essai.
•Lors du démarrage de l’outil avec une meule nouvelle ou de
rechange, placer l’outil dans une zone bien protégée et le
laisser fonctionner pendant une minute. Si la meule comporte
une fissure ou une fêlure non détectée, elle devrait éclater en
moins d’une minute. Ne jamais démarrer l’outil lorsque quelqu’un
est aligné avec la meule. Cela inclut l’opérateur.
•Utiliser un équipement de protection individuelle. Utiliser
un masque facial, des lunettes de sécurité ou des lunettes
protectrices en fonction de l’application. Au besoin, porter
un masque antipoussières, des protecteurs auditifs, des
gants et un tablier d’atelier capable d’arrêter de petits
fragments d’abrasifs ou de pièces. La protection oculaire
doit être en mesure d’arrêter tout débris produit par les diverses
opérations et le masque antipoussières ou le respirateur, de filtrer

Français
13
Avertissements de sécurité spécifiques
aux opérations de tronçonnage à la
meule abrasive
a) Utiliser uniquement des meules de type 1/41 d'une
épaisseur maximale de 2,38 mm (3/32 po). Les meules
pour lesquelles le carter de protection n'a pas été conçu ou
celles ne pouvant pas être adéquatement protégées sont
dangereuses pour l'utilisateur. Le carter de protection pour
meuleuse n'est pas conçu pour une utilisation avec les meules
à tronçonner et à ébarber, les meules boisseau et les outils à
brosser.
b) Utiliser uniquement les types de meules recommandés
pour l’outil électrique ainsi que le carter conçu
spécifiquement pour la meule sélectionnée. Il est
impossible de bien protéger l’opérateur lors de l’utilisation de
meules non conçues pour l’outil. En effet, le pare-main sera
alors inadéquat et l’utilisation de la meule, dangereuse.
c) Fixer solidement le carter de protection à l’outil
électrique et le positionner pour maximiser la sécurité
de l’opérateur, soit en minimisant la surface exposée de
la meule en direction de l’opérateur. Le carter de protection
extérieur doit être fermé et solidement verrouillé. Le carter aide
à protéger l'opérateur contre toute projection de fragments de
meule et contre tout contact accidentel avec la meule, ainsi
que de toute étincelle pouvant enflammer les vêtements.
e) Utiliser uniquement les meules pour les applications
prévues pour chacune d'entre elles. Par exemple : ne
pas meuler avec le bord d'une meule à tronçonner. Les
meules abrasives à tronçonner sont conçues pour travailler
en périphérie. L’application de forces latérales sur ces meules
risquerait de les faire éclater.
vers l’opérateur ou dans la direction opposée selon le sens de
rotation de la meule au point de pincement. Dans ces conditions
d’utilisation, les meules abrasives peuvent également se briser.
Un effet de rebond est le résultat d’une mauvaise utilisation
de l’outil électrique et/ou de procédures ou conditions de
fonctionnement incorrectes. Il peut être évité en prenant les
précautions nécessaires telles que décrites ci-dessous:
a) Tenir fermement l’outil électrique et placer le corps et
les mains de manière à pouvoir résister aux rebonds.
Toujours utiliser la poignée auxiliaire, s’il y en a une,
pour assurer un contrôle optimal en cas de rebond
ou de réaction de couple lors du démarrage de l’outil.
L’opérateur peut contrôler les réactions de couple et les
rebonds s’il respecte les directives prescrites.
b) Ne jamais placer les mains à proximité de l’accessoire en
rotation. En cas de rebond, l’accessoire peut être dévié sur
celles-ci.
c) Ne pas positionner le corps à l’endroit où sera entraîné
l’outil électrique si un rebond se produit. Au moment
du rebond, l'outil sera projeté dans la direction opposée au
mouvement de la meule à l'endroit du coincement.
d) Faire preuve d’une extrême prudence lors de l'utilisation
de l’outil sur des coins ou des rebords tranchants. Éviter
tout pincement ou coincement de l'accessoire. Les coins,
les rebords tranchants et les surfaces rebondissantes ont
tendance à s’accrocher à la pièce en rotation et à causer une
perte de contrôle ou un rebond.
e) Ne pas fixer une lame de sculpture sur bois pour scie à
chaîne ou une lame de scie dentée. Ces types de lames
occasionnent de nombreux rebonds et des pertes de contrôle
fréquentes.

Français
14
Rechercher et prendre les actions correctives nécessaires pour
éliminer les causes du grippage de la meule.
d) Ne pas remettre en marche l’outil si celui-ci se trouve
dans la pièce à travailler. Attendre que la meule soit à
plein régime, puis la réinsérer soigneusement dans le
trait de coupe. La meule risque de se coincer, de se soulever
ou de faire un rebond si cette précaution n’est pas prise.
e) Soutenir les panneaux ainsi que toute pièce à travailler
de grande dimension afin de minimiser les risques de
pincement de la meule et de rebond. Les pièces à travailler
de grande dimension tendent à s’affaisser sous leur propre
poids. Il importe donc de disposer des supports sous la pièce
à travailler, près du trait de coupe et du rebord de la pièce à
travailler, des deux côtés de la meule.
f) Faire preuve d’une extrême prudence au moment
d’effectuer une coupe de petite dimension dans un mur
ou à tout autre endroit où la visibilité est réduite. La
meule sortante peut couper les conduites d’eau ou de gaz, le
câblage électrique et tout autre objet pouvant provoquer un
rebond.
Directives de sécurité supplémentaires
AVERTISSEMENT: TOUJOURS porter des lunettes de sécurité.
Les lunettes de vue ne constituent PAS des lunettes de sécurité.
Utiliser également un masque protecteur ou anti-poussières si
l’opération de coupe génère de la poussière. TOUJOURS PORTER
UN ÉQUIPEMENT DE PROTECTION HOMOLOGUÉ:
• protection oculaire conforme à la norme ANSI Z87.1 (CAN/
CSA Z94.3);
• protection auditive conforme à la norme ANSI S12.6(S3.19);
• protection des voies respiratoires conforme aux normes
NIOSH/OSHA.
f) Toujours utiliser des brides de meule intactes, de la
bonne dimension et de la forme appropriée pour la meule
sélectionnée. Les brides de meule appropriées supportent
bien la meule et réduisent ainsi la possibilité d’un bris de meule.
Les brides conçues pour les meules à tronçonner pourraient
différer des brides pour meules à ponçage.
g) Ne pas utiliser de meule usée en provenance d’outil de
dimension plus importante. Ces meules, prévues pour un
outil électrique plus grand, ne conviennent pas au régime plus
élevé d’un outil de plus petite dimension et pourraient éclater.
Autres avertissements de sécurité
spécifiques aux opérations de
tronçonnage à la meule abrasive
a) S’assurer de ne pas «coincer» la meule à tronçonner
et éviter d’appliquer trop de pression. Ne pas essayer
de couper à une profondeur trop importante. Le fait
d’appliquer trop de pression sur la meule augmente la
charge, la tendance de la meule à se tordre ou à se coincer
pendant la coupe, ainsi que les risques de rebond ou de bris
de la meule.
b) Ne pas positionner son corps de façon à ce qu'il soit
aligné avec la meule pivotante et derrière celle-ci.
Pendant l’opération, lorsque la meule s’éloigne de l’utilisateur,
un rebond peut se produire et projeter la meule en rotation et
l’outil électrique directement vers l’utilisateur.
c) Si la meule se coince ou si l’opération de coupe est
interrompue pour une quelconque raison, éteindre l’outil
électrique et le maintenir immobile jusqu’à ce que la
meule s’arrête complètement. Ne jamais essayer de
retirer la meule à tronçonner lorsque celle-ci est en
mouvement afin d’éviter qu’un rebond ne se produise.

Français
15
durée d’utilisation, le bruit émis par ce produit peut contribuer à une
perte auditive.
AVERTISSEMENT: Toujours porter une protection oculaire.
Tous les utilisateurs et toutes les personnes à proximité doivent
porter une protection oculaire conforme à la norme ANSI Z87.1.
MISE EN GARDE:Pour réduire le risque de blessures, l'utilisateur
travaillant sur un coin ou un bord doit faire preuve d'une extrême
prudence, car l'outil peut faire un mouvement brusque et soudain
lorsque la meule ou un autre accessoire entre en contact avec une
surface ou le bord d'une surface secondaire.
CONSERVER CES CONSIGNES POUR
UTILISATION ULTÉRIEURE
COMPOSANTS (Fig. 1)
AVERTISSEMENT: Ne jamais modifier l’outil électrique ou l’une
de ses parties. Une telle pratique risque de provoquer des dommages
matériels ou des blessures.
FIG. 1
D
F
C
E
A
B
AVERTISSEMENT : Certaines poussières produites par les
travaux de ponçage, de sciage, de meulage, de perçage et autres
contiennent des produits chimiques reconnus par l’État de la
Californie comme pouvant provoquer le cancer, des anomalies
congénitales ou d’autres problèmes liés aux fonctions reproductrices.
Voici quelques exemples de ces produits chimiques:
• le plomb provenant de peintures à base de plomb;
• la silice cristallisée issue des briques, du ciment et autres
produits de maçonnerie, ainsi que
• l’arsenic et le chrome provenant de bois traité chimiquement.
Le risque d'exposition dépend de votre fréquence de travail sur ce
type d'activité. Pour minimiser vos risques d'exposition, il est conseillé
de: Travailler dans une zone bien aérée et porter un équipement de
sécurité approprié, tel qu’un masque antipoussières spécialement
conçu pour filtrer les particules microscopiques.
• Éviter le contact prolongé avec les poussières produites
par les activités de ponçage, sciage, meulage, perçage
et autres activités de construction. Porter des vêtements
de protection et laver les parties du corps exposées avec
une solution d’eau et de savon. Le fait de laisser la poussière
pénétrer dans la bouche et les yeux ou de la laisser reposer sur la
peau peut promouvoir l’absorption de produits chimiques nocifs.
AVERTISSEMENT : L’utilisation de cet outil peut produire ou
disperser des poussières qui pourraient causer des problèmes
respiratoires graves et permanents ou d’autres problèmes médicaux.
Toujours porter un appareil respiratoire approuvé par le NIOSH/l’OSHA
pour se protéger de la poussière. Diriger les particules loin du visage et
du corps.
AVERTISSEMENT: Toujours porter une protection auditive
appropriée conformément à la norme ANSI S12.6 (S3.19) lors
de l’utilisation du produit. Dans certaines conditions et selon la

Français
16
AVERTISSEMENT: Manipuler et entreposer les meules abrasives
soigneusement pour prévenir tout dommage résultant de chocs
thermiques, de la chaleur, de dommages mécaniques. Les entreposer
dans un endroit sec, à l’abri de toute humidité excessive, du gel ou
de changements extrêmes de température.
ASSEMBLAGE ET RÉGLAGES
AVERTISSEMENT : Pour réduire le risque de blessures,
éteindre et débrancher l’outil de la source d'alimentation
avant d’effectuer tout réglage ou de retirer ou d’installer tout
module ou accessoire. Un démarrage accidentel pourrait provoquer
des blessures.
Montage des carters de protection
(Fig.2, 3)
MISE EN GARDE : Il est impératif d’utiliser des carters de
protection avec l’ensemble des meules à tronçonner.
Ce carter est compatible avec les meuleuses
DeWALT
portant
les numéros de modèle D28140, D28144, D28144N, D28065,
D28065N, D28066N, DWE46044 ou DWE46066. Il s'agit d'un carter
de type1 à utiliser uniquement avec
des meules de type 1/41.
1. Appuyer sur le bouton de
dégagement du changement de
meule (B) et rabattre la partie
inférieure du carter dans la
position la plus ouverte.
2. Si elle n'est pas encore
desserrée, desserrer la vis d'arrêt
du carter (C) jusqu'à ce que le
filetage ne soit plus apparent sur
la face inférieure.
G
H
C
FIG. 2
A. Levier de réglage de
l'ouverture du carter de
protection
B. Bouton de dégagement du
changement de meule
C. Vis d'arrêt du carter de
protection
D. Verrou du carter de
protection
E. Vis de réglage du verrou du
carter de protection
F. Carter de protection
extérieur
UTILISATION PRÉVUE
Le carter de protection pour meuleuse de type industriel DWE4606 a
été conçu pour un usage professionnel sur divers lieux de travail (p. ex.
des chantiers de construction). NE PAS utiliser dans des conditions
humides ou en présence de liquides ou de gaz inflammables.
Ce carter de protection pour meuleuse de type industriel est un
accessoire d'outil électrique professionnel. NE PAS mettre les enfants
en contact avec l’outil. Les opérateurs inexpérimentés doivent être
supervisés lorsqu’ils utilisent cet outil.
Accessoires
La capacité de cette meuleuse est de 150 mm (6 po) de diamètre x
2,38 mm (3/32 po) d'épaisseur; meules à tronçonner de type 1/41.
Il est important de sélectionner les carters de protection et les brides
conformes aux accessoires à utiliser avec la meuleuse.
AVERTISSEMENT : Le régime nominal (vitesse) des accessoires
doit au minimum égaler la vitesse recommandée sur l’étiquette
d’avertissement de l’outil. En effet, les meules et les autres accessoires
qui tournent à un régime plus élevé que celui pour lequel ils sont
conçus risquent d’être projetés et de causer des blessures. Quant
aux accessoires non filetés, ils doivent comporter un trou de montage
de 22,2 mm (7/8 po) de diamètre. Sinon, l’accessoire pourrait être
conçu pour une utilisation avec une scie circulaire. Le régime nominal
des accessoires doit toujours se situer au-dessus de la vitesse de
l’outil, tel que l’indique la plaque signalétique de l'outil.

Français
17
3. Une fois la bride tournante sur collet battu à système antiblocage
retirée, ouvrir le verrou du carter (D). Aligner les pattes (G) du
carter avec les fentes (H) sur la boîte d'engrenages.
4. Fermer la partie inférieure du carter jusqu'à ce qu'elle s'enclenche
en position.
5. Une fois le verrou du carter ouvert (D), faire tourner le carter dans
la position de travail souhaitée. Le corps du carter doit être placé
entre la broche et l'opérateur pour assurer à celui-ci une
protection maximale.
6. Ouvrir de nouveau la partie
supérieure du carter de protection
et serrer la vis d'arrêt du carter (C).
Tourner la vis dans le sens des
aiguilles d'une montre jusqu'à
ce qu'elle soit complètement
insérée dans son logement.
Fermer la partie supérieure du
carter (L) de nouveau jusqu'à ce
qu'elle s'enclenche en position.
S'assurer que le carter est
complètement fermé et verrouillé.
7. Fermerleverrouducarterpourfixerlecartersurlaboîted'engrenages.
REMARQUE: Si le carter de protection est lâche par rapport au
verrou du carter en position fermée, serrer la vis de réglage(E).
Une fois le verrou engagé, il devrait être impossible de faire
tourner le pare-main à la main.
AVERTISSEMENT : Ne pas utiliser cet outil avec un carter de
protection lâche ou un carter en position ouverte. Un carter lâche
ou ouvert ne peut protéger l'opérateur contre toute projection de
fragments de meule et contre tout contact accidentel avec la
meule, ainsi que de toute étincelle pouvant enflammer les
vêtements.
FIG. 3
B
D
L
8. Pour retirer le carter de protection, suivre ces étapes dans l'ordre
inverse.
Montage des meules à tronçonner de
type 1 et 41 (Fig.4)
AVERTISSEMENT : Pour réduire le risque de blessures
corporelles graves, éteindre l’appareil avant d’effectuer tout
réglage, d’enlever ou d’installer tout accessoire. Un démarrage
accidentel pourrait provoquer des blessures.
MISE EN GARDE: Utiliser des brides tournantes sur collet battu
et des brides de blocage filetées d'un diamètre correspondant
(incluses avec l'outil) pour les meules à tronçonner de type 1 et 41.
1. Appuyer sur le bouton de dégagement du changement de meule
(B) et rabattre la partie supérieure du carter dans la position la plus
ouverte. Se référer à la figure3.
2. Presser la bride tournante sur collet battu non filetée (I) sur la
broche avec la section surélevée (guide) vers le haut jusqu'à ce
qu'elle repose complètement contre la boîte d'engrenages. Lors
de l'installation de la meule, la
section surélevée de la bride
tournante sur collet battu
(guide) s'insérera dans le trou
central de la meule (J).
3. Placer la meule sur la bride
tournante sur collet battu en
centrant la meule sur la section
surélevée (guide).
4. Installer la bride de blocage
filetée (K) avec la section
surélevée (guide) à l'opposé de
la meule.
FIG. 4
I
K
J
B

Français
18
5. Enfoncer le bouton de verrouillage de broche et serrer la bride de
blocage filetée avec une clé.
6. Fermer la partie supérieure du carter (L) et s'assurer qu'il est
solidement verrouillé.
7. Pour retirer la meule, enfoncer le bouton de verrouillage de broche
et desserrer la bride de blocage filetée à l'aide d'une clé.
FONCTIONNEMENT
AVERTISSEMENT : Pour réduire le risque de blessure,
éteindre l’appareil et le débrancher avant d’installer ou de
retirer tout accessoire et avant d’effectuer des réglages ou
des réparations. Avant de rebrancher l’outil, appuyer sur
l’interrupteur marche-arrêt et le relâcher pour s'assurer que
l’outil est hors tension. Un démarrage accidentel pourrait
provoquer des blessures.
Réglage du carter de protection extérieur
(Fig.5)
Lorsque l'application le permet et/ou si l'opérateur préfère un carter
ayant une couverture supérieure, le carter de protection extérieur (F)
peut être placé en position fermée en pressant le levier de réglage de
l'ouverture du carter de protection. (E)
FIG. 5 E
ENTRETIEN
AVERTISSEMENT: Pour réduire le risque de blessure, éteindre
l’appareil et le débrancher avant d’installer ou de retirer tout
accessoire et avant d’effectuer des réglages ou des réparations. Un
démarrage accidentel pourrait provoquer des blessures.
Nettoyage
AVERTISSEMENT : Enlever les saletés et la poussière hors des
évents au moyen d’air comprimé sec et propre, au moins une fois par
semaine. Pour minimiser le risque de blessure aux yeux, toujours
porter une protection oculaire conforme à la norme ANSIZ87.1 lors
du nettoyage.
AVERTISSEMENT : Ne jamais utiliser de solvants ni d'autres
produits chimiques durs pour nettoyer les pièces non métalliques de
l'outil. Ces produits chimiques peuvent affaiblir les matériaux de
plastique utilisés dans ces pièces. Utiliser un chiffon humecté
uniquement d’eau et de savon doux. Ne jamais laisser de liquide
pénétrer dans l’outil et n’immerger aucune partie de l’outil dans un
liquide.
Accessoires
AVERTISSEMENT : Puisque les accessoires, autres que ceux
offerts par D
e
WALT, n’ont pas été testés avec ce produit, l’utilisation
de ceux-ci avec l’outil pourrait s’avérer dangereuse. Pour réduire le
risque de blessures, utiliser exclusivement les accessoires D
e
WALT
recommandés avec le produit.
Les accessoires recommandés pouvant être utilisés avec cet outil
sont en vente chez un détaillant local ou un centre de service
autorisé. Si vous avez besoin d'aide pour trouver un accessoire,
veuillez communiquer avec D
e
WALT Industrial Tool Co., 701 East
Joppa Road, Baltimore, MD 21286, composer le 1 800 4-D
e
WALT
(1800433-9258) ou consulter notre site Web : www.dewalt.com.
