DeWalt D25614 User manual

D25614
Final page size: A5 (148mm x 210mm)

B
Copyright
DeWALT
Dansk (oversat fra original brugsvejledning) 3
Deutsch (Übersetzung der Originalanweisung) 10
English (original instructions) 18
Español (traducido de las instrucciones originales) 25
Français (traduction de la notice d’instructions originale) 33
Italiano (tradotto dalle istruzioni originali) 41
Nederlands (vertaald vanuit de originele instructies) 49
Norsk (oversatt fra de originale instruksjonene) 57
Português (traduzido das instruções originais) 64
Suomi (käännetty alkuperäisestä käyttöohjeesta) 72
Svenska (översatt från de ursprungliga instruktionerna) 79
Türkçe (orijinal talimatlardan çevrilmiştir) 86
Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 93

1
Fig. A
Fig. B Fig. C
2
13
14
56
3
2
6
5
1
7
4
11 810
9
XXXX XX XX
12

2
4
13
Fig. D

DANSK
3
ADVARSEL: Læs instruktionsvejledningen for at reducere
risikoen forpersonskader.
Definitioner: sikkerhedsretningslinjer
Nedenstående definitioner beskriver sikkerhedsniveauet for
hvert enkelt signalord. Læs vejledningen og vær opmærksom på
dissesymboler.
FARE: Angiver en umiddelbart farlig situation, der
medmindre den undgås, vil resultere i død eller
alvorligpersonskade.
ADVARSEL: Angiver en potentielt farlig situation, der
medmindre den undgås, kunne resultere i død eller
alvorligpersonskade.
FORSIGTIG: Angiver en potentielt farlig situation, der
medmindre den undgås, kan resultere i mindre eller
moderatpersonskade.
BEMÆRK: Angiver en handling, der ikke er forbundet
med personskade, men som kan resultere
iproduktskade.
EF-Konformitetserklæring
Maskindirektiv
Svær roterende borehammer
D25614
DeWALT
erklærer, at produkterne beskrevet under Tekniske
data er udformet i overensstemmelse med:
2006/42/EG, EN60745-1:2009+A11:2010, EN60745-2-6:2010.
Disse produkter overholder også direktivet 2014/30/EU og
2011/65/EU. Kontakt
DeWALT
på følgende adresse for yderligere
oplysninger eller se bagsiden afmanualen.
Undertegnede er ansvarlig for kompilering af den tekniske fil og
udsteder denne erklæring på vegne af
DeWALT
.
Markus Rompel
Vicedirektør for Ingeniørarbejde, PTE-Europa
DeWALT
, Richard-Klinger-Strase 11,
D-65510, Idstein, Tyskland
01.10.2019
Det kan markant mindske eksponeringsniveauet over den
samlede arbejdsperiode.
Identificér yderligere sikkerhedsforanstaltninger for at
beskytte operatøren mod vibrationens og/eller støjens
effekter, som f.eks.: vedligehold værktøjet og tilbehør, hold
hænderne varme (relevant ved vibration), organisering
afarbejdsmønstre.
Vibrations- og/eller støjemissionsniveauet, der er angivet i
dette vejledningsark, er målt i overensstemmelse med en
standardiseret test, der er angivet i EN60745 og kan anvendes til
at sammenligne et værktøj med et andet. Det kan anvendes til
en foreløbig eksponeringsvurdering.
ADVARSEL: Det angivne vibrations- og/eller
støjemissionsniveau repræsenterer værktøjets
hovedanvendelsesområder. Hvis værktøjet anvendes
til andre formål, med andet tilbehør eller vedligeholdes
dårligt, kan vibrations- og/eller støjemissionen imidlertid
variere. Det kan markant forøge eksponeringsniveauet
over den samlede arbejdsperiode.
Et estimat af eksponeringsniveauet for vibration og/eller
støj bør også tage højde for de gange, hvor der slukkes for
værktøjet, eller når det kører, men ikke bruges til arbejde.
Dansk (oversat fra original brugsvejledning)
D25614
Spænding VAC 230
Type 1
Tomgangshastighed min-1 190–380
Slag uden belastning i minuttet spm 1450–2900
Effektindgang W1350
Enkelt slagsenergi (EPTA 05/2009) J10,5
Optimal boreafstand i beton mm 16–32
Maksimal boreafstand i beton mm 45
Maksimal kerneboreafstand i beton mm 125
Værktøjsholder SDS MAX
Vægt kg 7,8
Støjværdier og/eller vibrationsværdier (triax vector sum) i henhold til
EN60745-2-6:
LPA (emissions lydtryksniveau) dB(A) 93
LWA (lydtryksniveau) dB(A) 104
K (usikkerhed for det angivne lydniveau) dB(A) 3
Boring
Vibrationsemissionsværdi a
h,HD
= m/s² 8,9*
Usikkerhed K = m/s² 1,5
Mejsling
Vibrationsemissionsværdi a
h,Cheq
m/s² 9,0*
Usikkerhed K = m/s² 1,5
*Målt ved sidehåndtaget.Vibration ved sidehåndtag er højere end vibration
ved hovedhåndtaget.
Tillykke!
Du har valgt et
DeWALT
-værktøj. Mange års erfaring, ihærdig
produktudvikling og innovation gør
DeWALT
én af de mest
pålidelige partnere for professionelle brugere afelværktøj.
Tekniske Data
SVÆR ROTERENDE BOREHAMMER
D25614

4
DANSK
GENERELLE SIKKERHEDSADVARSLER FOR
ELVÆRKTØJER
ADVARSEL: Læs alle sikkerhedsadvarsler,
instruktioner, illustrationer og specifikationer, der
følger med dette elværktøj. Manglende overholdelse af
alle nedenstående instruktioner kan medføre elektrisk stød,
brand og/eller alvorlig personskade.
GEM ALLE ADVARSLER OG INSTRUKTIONER TIL
SENERE BRUG
Termen “elværktøj” i advarslerne refererer til dit elektroniske
(ledning) eller batteribetjente (trådløse)elværktøj.
1) Sikkerhed i Arbejdsområdet
a) Sørg for, at arbejdsområdet er rent og godt oplyst.
Rodede eller mørke områder giver anledning tilulykker.
b) Undlad at benytte elektrisk værktøj i en
eksplosionsfarlig atmosfære, som f.eks. ved
tilstedeværelsen af brændbare væsker, gasser eller
støv. Elværktøj danner gnister, der kan antænde støv
ellerdampe.
c) Hold børn og omkringstående på afstand, når der
anvendes elektrisk værktøj. Distraktioner kan medføre,
at du misterkontrollen.
2) Elektrisk Sikkerhed
a) Stik på elektrisk værktøj skal passe til stikkontakten.
Stikket må aldrig modificeres på nogen måde.
Undlad at bruge adapterstik sammen med
jordforbundet elektrisk værktøj. Umodificerede stik
og dertil passende stikkontakter reducerer risikoen for
elektriskstød.
b) Undgå kropskontakt med jordforbundne overflader,
såsom rør, radiatorer, komfurer og køleskabe. Der er
øget risiko for elektrisk stød, hvis din krop erjordforbundet.
c) Undlad at udsætte elektrisk værktøj for regn eller
våde forhold. Hvis der trænger vand ind i et elektrisk
værktøj, øges risikoen for elektriskstød.
d) Undlad at udsætte ledningen for overlast. Brug
aldrig ledningen til at bære, trække værktøjet eller
trække det ud af stikkontakten. Hold ledningen
borte fra varme, olie, skarpe kanter og bevægelige
dele. Beskadigede eller sammenfiltrede ledninger øger
risikoen for elektriskstød.
e) Når elektrisk værktøj benyttes udendørs, skal der
anvendes en forlængerledning, som er egnet til
udendørs brug. Brug af en ledning, der er egnet til
udendørs brug, reducerer risikoen for elektriskstød.
f) Hvis det ikke kan undgås at betjene et
elektrisk værktøj i et fugtigt område, benyt
en strømforsyning, der er beskyttet af en
fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder
reduceres risikoen for elektriskstød.
3) Personlig Sikkerhed
a) Vær opmærksom, pas på hvad du foretager dig,
og brug sund fornuft, når du benytter et elektrisk
værktøj. Betjen ikke værktøjet, hvis du er træt,
påvirket af narkotika, alkohol eller medicin. Et
øjebliks uopmærksomhed under anvendelse af et elektrisk
værktøj kan forårsage alvorligpersonskade.
b) Brug personligt sikkerhedsudstyr. Bær altid
beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske,
skridsikre sikerhedssko, sikkerhedshjelm eller høreværn,
brugt når omstændighederne foreskriver det, reducerer
omfanget afpersonskader.
c) Undgå utilsigtet start. Sørg for, at der er slukket for
kontakten, inden værktøjet tilsluttes en strømkilde
og/eller batterienhed, samles op eller bæres. Når
elektrisk værktøj bæres med fingeren på kontakten eller
tilsluttes, når kontakten er tændt, giver det anledning
tilulykker.
d) Fjern eventuelle justerings- eller skruenøgler, før det
elektriske værktøj startes. En skruenøgle eller anden
nøgle, der bliver siddende på en roterende del af elektrisk
værktøj, kan give anledning tilpersonskade.
e) Undlad at række for langt. Hold hele tiden en god
fodstilling og balance. Dette giver bedre kontrol af det
elektriske værktøj, når uventede situationeropstår.
f) Bær hensigtsmæssig påklædning. Bær ikke løst tøj
eller smykker. Hold dit hår, tøj og handsker væk fra
bevægelige dele. Løstsiddende tøj, smykker eller langt
hår kan blive fanget i bevægeligedele.
g) Hvis der anvendes støvudsugnings- eller
støvopsamlingsudstyr, skal dette tilsluttes og
anvendes rigtigt. Anvendelse af støvopsamlingsudstyr
kan begrænse farer forårsaget afstøv.
h) Lad ikke erfaringer fra hyppig brug af værktøjer
medføre, at du bliver selvtilfreds og ignorerer
sikkerhedsprincipperne for værktøjerne. En skødesløs
handling kan forårsage alvorlig skade i en brøkdel af
etsekund.
4) Anvendelse og Vedligeholdelse af
Elektrisk Værktøj
a) Undlad at bruge magt over for det elektriske
værktøj. Brug det værktøj, der er bedst egnet til
det arbejde, der skal udføres. Værktøjet vil klare
opgaven bedre og mere sikkert med den ydelse, som det
er beregnettil.
b) Undlad at benytte elektrisk værktøj, hvis kontakten
ikke tænder og slukker for det. Alt elektrisk værktøj,
der ikke kan kontrolleres med kontakten, er farligt og
skalrepareres.
c) Træk stikket ud af stikkontakten og/eller
batterienheden, hvis aftagelig, fra det elektriske
værktøj, før det elektriske værktøj justeres, dets
tilbehør udskiftes, eller det stilles til opbevaring.
Sådanne forebyggende sikkerhedsforanstaltninger
mindsker risikoen for, at værktøjet startesutilsigtet.
Angiver risiko for elektriskstød.
Angiverbrandfare.

5
DANSK
Elektrisk sikkerhed
Elmotoren er kun designet til én spænding. Kontrollér altid, at
strømforsyningen svarer til spændingen på mærkepladen.
Dit
DeWALT
-værktøj er dobbeltisoleret i
overensstemmelse med EN60745, og derfor er en
jordledning ikke påkrævet
Hvis forsyningsledningen er beskadiget, må den kun udskiftes af
DeWALT
eller en autoriseret serviceorganisation.
Brug af forlængerledning
Hvis en forlængerledning er påkrævet, skal du anvende en
godkendt 3-koret forlængerledning, der passer til dette værktøjs
effektforbrug (se Tekniske data). Den minimale lederstørrelse er
1,5 mm2; den maksimale længde er 30m.
Ved brug af en kabeltromle skal kablet altid rulles heltud.
ADVARSEL: Vi anbefaler brug af en reststrømsanordning
med en reststrømskapacitet på 30mA eller mindre.
Restrisici
På trods af overholdelsen af de relevante sikkerhedsregler og
brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse
omfatter:
• Hørenedsættelse.
• Risiko for personskade som følge af flyvendepartikler.
• Risiko for forbrænding ved at røre ved tilbehør, der bliver varmt
underbetjening.
• Risiko for personskade som følge af forlængetbrug.
GEM DISSE INSTRUKTIONER
Yderligere specifikke sikkerhedsregler for
roterende hamre
• Brug hørebeskyttelse. Støjeksponering kan
forårsagehøreskader.
• Brug de ekstra håndtag, der følger med værktøjet.
Manglende kontrol kan medførepersonskade.
• Hold kun fast i det elektriske værktøj på de isolerede
håndtagsflader under udførelse af arbejdet, hvor
skæreværktøjet kan berøre skjulte ledninger. Hvis det
kommer i kontakt med en strømførende ledning, kan blotlagte
metaldele på det elektriske værktøjgøres strømførende og give
stød tilbrugeren.
• Brug klemmer eller andre praktiske metoder til at
fastgøre og støtte arbejdsemnet til et stabilt underlag.
Det er ustabilt at holde arbejdsemnet i hånden eller mod
kroppen og kan medføre manglendekontrol.
• Anvend sikkerhedsbriller eller anden øjenbeskyttelse.
Under betjening af hammeren kan der hvirvle savsmuld rundt.
Flyvende partikler kan forårsage permanent øjenskade. Brug
en støvmaske eller et åndedrætsværn til støvfrembringende
handlinger. Ørebeskyttelse vil være nødvendigt under de
flestebetjeninger.
• Hold godt fast på værktøjet hele tiden. Forsøg ikke at
betjene værktøjet uden at holde det med begge hænder.
Det anbefales altid at anvende sidehåndtaget. Betjening af
d) Opbevar elektrisk værktøj uden for rækkevidde
af børn, og tillad ikke personer, som ikke er
bekendt med dette elektriske værktøj eller disse
instruktioner, at betjene værktøjet. Elektrisk værktøj
er farligt i hænderne på personer, som ikke er instrueret i
brugenderaf.
e) Vedligeholdelse af elektrisk værktøj. Undersøg
om bevægelige dele sidder skævt, binder eller er
gået itu såvel som andre forhold, der kan påvirke
betjeningen af værktøjet. Hvis det elektriske værktøj
er beskadiget, skal det repareres før brug. Mange
ulykker er forårsaget af dårligt vedligeholdtværktøj.
f) Hold skæreværktøj skarpe og rene. Ordentligt
vedligeholdt skæreværktøj med skarpe skærekanter har
mindre tilbøjelighed til at binde og er lettere atstyre.
g) Brug elektrisk værktøj, tilbehør, bor, osv. i
overensstemmelse med disse instruktioner, idet der
tages hensyn til arbejdsforholdene og den opgave,
som skal udføres. Brug af elektrisk værktøj til andre
opgaver end dem, det er beregnet til, kan resultere i en
farligsituation.
h) Hold håndtag og håndtagsflader tørre, rene og fri
for olie og smørelse. Glatte håndtag og gribeflader giver
ikke mulighed for sikker håndtering og styring af værktøjet
i uventedesituationer.
5) Service
a) Elektrisk værktøj skal serviceres af en kvalificeret
servicetekniker, som udelukende benytter
identiske reservedele. Derved sikres det, at værktøjets
driftssikkerhedopretholdes.
værktøjet med én hånd kan medføre manglende kontrol. Det
kan også udgøre en fare at bryde igennem eller støde på hårde
materialer, såsom en armeringsstang. Fastgør sidehåndtaget
godt førbrug.
• Betjen ikke værktøjet i længere tid ad gangen. Vibration
som følge af hammerens bevægelse kan medføre skade på
dine hænder og arme. Anvend handsker som en ekstra pude
og begræns udsættelsen ved at tage mangepauser.
• Forsøg ikke selv at reparere dele. Mejselreparation bør
udføres af en autoriseret specialist. Ukorrekt reparerede mejsler
kan forårsagepersonskade.
• Anvend handsker, når du betjener værktøjet eller skifter
delene. Blotlagte metaldele på værktøjet og delene kan
blive ekstremt varme under betjening. Små dele af ødelagt
materiale kan skade barehænder.
• Læg aldrig værktøjet fra dig, før delene er helt stoppet.
Det kan forårsage personskade at fjernedelene.
• Slå ikke på fastsiddende dele med en hammer for at
løsne dem. Metalfragmenter eller materialespåner kan løsnes
og forårsagepersonskade.
• Mejsler, der er en smule slidte, kan hvæsses ved hjælp
afslibning.
• Hold strømledningen borte fra den roterende del. Vikl
ikke ledningen om kroppen. En elektrisk ledning, der er
bundet om en roterende del, kan forårsage personskade og
manglendekontrol.

6
DANSK
Blød startfunktion
Blødstartfunktionen gør det muligt for værktøjet at accellere
langsomt, hvorved det forhindres, at boret forskyder sig fra det
sted, hvor hullet skalvære.
Blødstartfunktionen reducerer også det umiddelbare
drejemoment, som resulterer i rykagtige bevægelser, hvis
hammeren startes med boret i et eksisterendehul.
Aktivt vibrationstyringssystem (AVC)

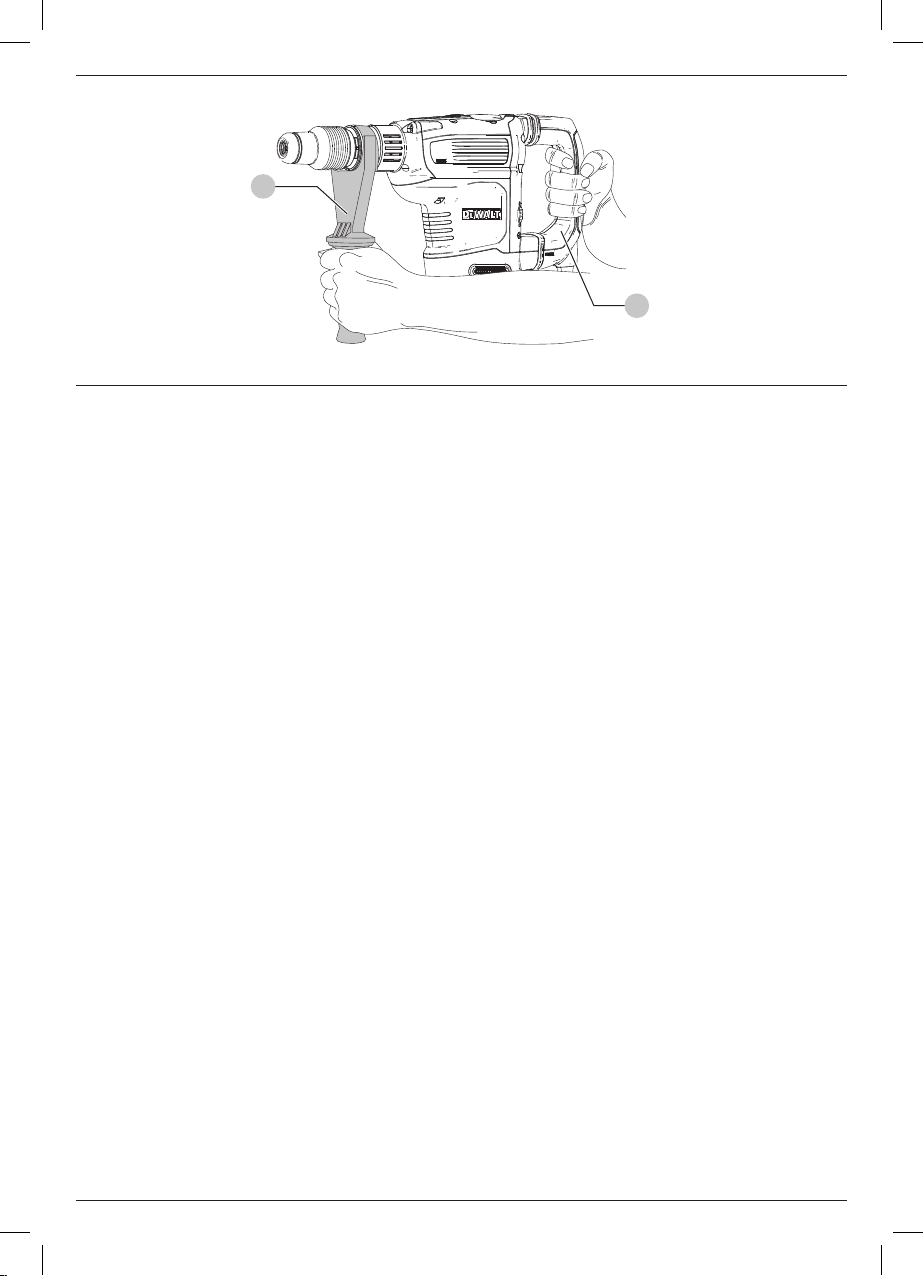

For at opnå den bedste vibrationsregulering, skal du
holde værktøjet som beskrevet i Korrekt håndposition
og anvende tilstrækkelig nok kraft, således at
dæmpeenheden i hovedhåndtaget komprimeres det halve
afkomprimeringslængden.
Den aktive vibrationsstyring neutraliserer tilbageslagsvibrationer
fra hammermekanismen. Reduktionen af hånd- og
armvibrationer gør anvendelsen mere komfortabel ved brug
over længere tid og forlænger enhedenslevetid.
Hammeren skal kun lige have tilstrækkeligt tryk til at aktivere
den aktive vibrationsstyring. Anvendelse af et for stort tryk får
ikke værktøjet til at bore eller fræse hurtigere, og den aktive
vibrationsstyring vil ikke bliveaktiveret.
DeWALT
Tool Tag Ready (Fig. A)
Valgfrit tilbehør
Din hammer leveres med monteringshuller 11 og
fastgørelseselementer til montering af
DeWALT
Tool Tag. Du har
brug for en T15 bit-spids til at montere tag’en.
DeWALT
Tool Tag
er konstrueret til at spore og finde professionelt elværktøj, udstyr
og maskiner vha.
DeWALT
Tool Connect™-app’en. Se
DeWALT
Tool Tag vejledningen mhp. korrekt montering af
DeWALT
ToolTag.
Lås-ON kontakt (Fig. A)
Kun mejselfunktion
Lås-ON-kontakten 7 byder på øget komfort ved anvendelser,
som anvendes over længere tid. For at låse værktøjet, når det
er ON, skal du trykke på lås-ON-kontakten, mens værktøjet er
i gang. Værktøjet bliver ved med at være i gang, når kontakten
slipppes. For at oplåse og slukke for værktøjet skal du trykke på
og slippekontakten.
Elektronisk hastigheds- og slagstyrkeregulering
(Fig.A)
Den elektroniske hastigheds- og slagstyrkeregulering gør det
muligt at anvende mindre bor, uden at der er risiko for at de
brækker, hammerboring i lette og sprøde materialer uden at der
opstår brud og til optimal værktøjskontrol ved mejselarbejde,
som kræverpræcision.
For at indstille den elektroniske hastigheds- og
slagstyrkereguleringshjul 8 skal indstillingshjulet indstilles på
det ønskede niveau. Jo højere tal, desto højere hastighed og
slagstyrke. Indstillingerne med indstillingshjulet gør værktøjet
yderst fleksibelt og det er muligt at tilpasse det til mange
Beskrivelse (Fig. A)
ADVARSEL: Modificér aldrig elektrisk værktøj eller nogen
dele deraf. Det kan medføre materiale- ellerpersonskade.
1 Udløserkontakt
2 Frontcylinder (ring)
3 Funktionsvalgkontakt
4 Hovedhåndtag
5 Borholder
6 Låsebøsning
7 Lås-ON-kontakt
8 Elektronisk hastigheds- og
slagstyrkereguleringshjul
9 Rød anti-rotationssystems-
indikator LED
10 Gul børsteslid-indikator
LED
11
DeWALT
Tool Tag
monteringshuller
12 Datokoden
Tilsigtet Brug
Din højtydende roterende borehammer er beregnet til
professionel boring i murværk ogmejselanvendelser.
MÅ IKKE anvendes under våde forhold eller i nærheden af
brændbare væsker ellergasser.
Din højtydende roterende borehammer er et
professioneltelværktøj.
LAD IKKE børn komme i kontakt med værktøjet. Overvågning
er påkrævet, når uerfarne brugere anvender detteværktøj.
• Dette produkt er ikke beregnet til anvendelse af personer
(inklusive børn) med nedsatte fysiske, sensoriske eller
mentale handicaps; mangel på erfaringer, viden eller
Datokodeposition (Fig. A)
Datokoden 12, der også inkluderer produktionsåret, er tryk
påhuset.
Eksempel:
2019 XX XX
Produktionsår
Mærkning på værktøjet
Følgende piktogrammer er vist på værktøjet:
Læs brugsvejledningen førbrug.
Bærhøreværn.
Brugøjeværn.
Pakkens indhold
Pakken indeholder:
1 Roterende borehammer
1 Sidehåndtag
1 Kit kasse
1 Brugsvejledning
• Kontrollér for eventuelle skader på værktøjet, dele og tilbehør,
der kan være opstået undertransport.
• Tag dig tid til at læse denne vejledning grundigt og forstå den
førbetjening.
færdigheder, medmindre de er under overvågning af en
person, der er ansvarlig for deres sikkerhed. Børn må aldrig
efterlades alene med detteprodukt.

7
DANSK
Sidehåndtag (Fig. A, B)
ADVARSEL: For at reducere risikoen for personskade,
skal du ALTID anvende værktøjet med sidehåndtaget
korrekt monteret. Hvis du undlader at gøre dette, kan
sidehåndtaget glide under arbejdet, og du mister kontrol
over værktøjet. Hold på værktøjet med begge hænder for
at maksimerekontrollen.
Dette sidehåndtag 13 klemmes fast foran på gearkassen
og kan roteres 360˚, så det kan bruges af både venstre og
højrehåndede.
Montering af det lige sidehåndtag (Fig.B)
1. Udvid ringåbningen af sidehåndtaget 13 ved at rotere det
moduret.
2. Skub enheden på værktøjets spids igennem stålringen 14
og på ringen 2 over mejselholderen ogbøsningen.
3. Drej sidehåndtagets montering hen til den ønskede
position. Ved horisontal borehamring med et kraftigt
borehoved skal sidehåndtagsmonteringen placeres ved en
vinkel på ca. 20° til værktøjet for optimalkontrol.
4. Lås sidehåndtagets monteringssamling på plads ved at
stramme håndtaget 13 , idet det roteres med uret, så
monteringen ikkeroterer.
Bor og borholder
ADVARSEL: Risiko for brand. Bær ALTID handsker under
udskiftning af bor. Tilgængelige metaldele på værktøjet
og bor kan blive meget varme under drift. Små stykker
brækket materiale kan ødelægge barehænder.
Borehammeren kan udstyres med forskellige bor, afhængigt af
den ønskede anvendelse. Brug kun skarpeborehoveder.
På- og afmontering af SDSMAX tilbehør (Fig.C)
Denne maskine anvender bor og mejsler fra SDSMAX (se
FigurC vedr. tværsnit af en SDSMAXborskaft).
1. Rengørborskaftet.
2. Træk låsestyrebøsningen6 tilbage og indsætborskaftet.
3. Drej borskaftet en anelse, indtil bøsningen går iindhak.
4. Træk i boret for at kontrollere, om det er fastgjort korrekt.
Det er nødvendigt, at boret kan bevæge sig aksialt flere
centimeter ved hammerfunktionen, når det er låst fast
iværktøjsholderen.
5. For at fjerne boret skal værktøjsholderens låsebøsning 6
trækkes bagud, og boret tages ud af borholderen5.
SAMLING OG JUSTERING
ADVARSEL: For at reducere risikoen for personskade
skal du slukke for værktøjet og afbryde det fra
strømkilden, inden der foretages justeringer, eller
der fjernes/monteres tilbehør eller ekstraudstyr.
Utilsigtet start kan medførekvæstelser.
forskellige anvendelser. Den påkrævede indstilling er afhængig
af borstørrelsen og hårdheden af det materiale, som skalbores.
• Ved mejsling eller boring i bløde, sprøde materialer eller når
det er nødvendigt med min. nedbrydning, skal reguleringen
indstilles til en lav indstilling;
• Ved nedbrydning eller boring i hårdere materialer, skal
reguleringen indstilles til en højereindstilling.
Overbelastningskobling
I tilfælde af blokering af et bor, afbrydes drevet til borespindelen.
Hold på grund af de resulterende kræfter altid på værktøjet med
begge hænder og stå godt fast. Udløs og tryk udløseren ned
efter overbelastningen for at genaktiveredrevet.
Mekanisk kobling
Disse værktøjer er udstyret med en mekanisk kobling.
Angivelsen af, at koblingen er aktiveret, vil være en hørbar
skraldevirkning sammen med øgetvibration.
Anti-rotationssystem
Ud over koblingen giver et antirotationssystem øget
brugervenlighed gennem en on-board-antirotationsteknologi,
der er i stand til at detektere, hvis brugeren mister kontrol over
hammeren. Når der detekteres en blokering, standses momentet
og hastigheden med det samme. Denne funktion forhindrer
selvrotation af værktøjet.
Den røde indikator for anti-rotationssystemet 9 lyser for at
indikere status.
Anti-rotationssystem- og serviceindikator LED
(Fig. A)
Din roterende borehammer har to LED’er, som angiver
anti-rotationssystem og en serviceindikator. Se skemaet for
yderligere oplysninger om LEDfunktioner.
LED funktion Beskrivelse
Rød
(blinker)
Lås-ON/service
Den røde anti-
rotationssystemets
indikator LED 9 blinker,
hvis lås-ON-kontakten 7
anvendes i ligegyldigt hvilken
funktion med undtagelse af
mejselfunktion, eller hvis der
opstår en fejl på værktøjet eller
børsterne er heltslidte.
Rød
(permanent tændt)
Anti-rotationssystem
Anti-rotationssytem er slåettil.
Gul
(permanent tændt)
Servicering a kulbørster
Den gule indikator LED10
for kulbørsteslid lyser, når
kulbørsterne næsten er
slidt helt ned, hvorved det
indikeres, at der skal udføres en
servicering inden for de næste
8 timersbrug.

8
DANSK
Det er nødvendigt at placere den ene hånd på
hovedhåndtaget4 og den anden hånd på sidehåndtaget 13
for korrekthåndposition.
Driftsfunktioner (Fig.A)
ADVARSEL: Vælg ikke driftsfunktionen, når værktøjet er
slåettil.
Dit værktøj er udstyret med en funktionsvalgkontakt 3 til at
vælge den passende funktion til den ønskedeanvendelse.
Symbol Funktion Opgave
Roterende
hamring
Boring i beton og
murerarbejde
Kun hamring Let fræsning
Borjustering Justering af
mejselborposition
Sådan Vælger du en Driftsfunktion
• Drej funktionsvælgerdrejeknappen, så pilen peger mod det
symbol, som svarer til den ønskedefunktion.
BEMÆRK: Funktionsvælgeren3 skal stå i roterende hamring-
eller kun hamring hele tiden. Der findes ingen driftsposition
der imellem. Det kan være nødvendigt kortvarigt at køre
motoren efter at have ændret fra funktionerne ’kun hamring’ til
’roterende’ med henblik på at justeregearene.
Indeksering af mejselpositionen (Fig.A)
Mejslen kan indekseres og fastlåses i 18 forskelligepositioner.
1. Drej funktionsvalgkontakten3 indtil den peger mod
position.
2. Drej mejslen til den ønskedeposition.
3. Indstil funktionsvalgkontakten3 på positionen “kun
hammerfunktion.”
4. Vrid mejslen indtil den går iindhak.
Korrekt håndposition (Fig. D)
ADVARSEL: For at reducere risikoen for personskade skal
du ALTID anvende den rette håndposition somvist.
ADVARSEL: For at reducere risikoen for alvorlig
personskade skal du ALTID holde godt fast i tilfælde af en
pludseligreaktion.
BETJENING
Brugsvejledning
ADVARSEL: Overhold altid sikkerhedsvejledningen og de
gældenderegler.
ADVARSEL: For at reducere risikoen for personskade
skal du slukke for værktøjet og afbryde det fra
strømkilden, inden der foretages justeringer, eller
der fjernes/monteres tilbehør eller ekstraudstyr.
Utilsigtet start kan medføre kvæstelser.
Udførelse af en anvendelse (Fig.A, B)
ADVARSEL: FOR AT REDUCERE RISIKOEN FOR
KVÆSTELSER SKAL ARBEJDSEMNET ALTID
fastspændes eller klemmes godt fast. Ved boring i et tyndt
materiale skal du anvende en træklods under materialet
for at undgå at beskadigedet.
ADVARSEL: Vent altid, til motoren står helt stille, inden du
ændrerrotationsretningen.
Tænde og slukke (Fig.A)
Tryk udløserkontakten1 ned for at starteværktøjet.
Slip udløserkontakten for at stoppeværktøjet.
Boring med et massivt bor (Fig.A,B)
1. Sæt det passende bori.
2. Indstil funktionsvalgkontakten3 på positionen
roterendehamring.
3. Indstilling af elektronisk hastigheds- og
slagstyrkeregulering8.
4. Tilpas og justér sidehåndtaget13.
5. Markér stedet, hvor hullet skalbores.
6. Placér boret på stedet og tænd forværktøjet.
7. Sluk altid for værktøjet, når arbejdet er udført, og inden
stikket tagesud.
Boring med en borekrone (Fig.A, B)
1. Sæt den passende borekronei.
2. Sæt centreringsboret ind iborekronen.
3. Indstil funktionsvalgkontakten3 på positionen
roterendehamring.
4. Drej den elektroniske hastigheds- og slagstyrkeregulering8
til en middel eller højhastighedsindstilling.
5. Tilpas og justér sidehåndtaget13.
6. Placér centreringsboret på stedet og tænd for værktøjet. Bor
indtil borekronen gennemtrænger betonen med ca. 1cm.
7. Stop værktøjet og fjern centreringsboret. Placér kroneboret
tilbage i hullet eller fortsæt medboringen.
8. Når der bores i en struktur, som er tykkere end kroneborets
dybde, skal den runde betoncylinder eller kernen inde i
boret fjernes med regelmæssigemellemrum.
For at undgå uønsket afbrækning af beton rundt om hullet,
skal der forbores et hul med den samme diameter som
centreringsboret helt gennem strukturen. Bor derefter
halvvejs igennem med en borekrone fra hverside.
9. Sluk altid for værktøjet, når arbejdet er udført, og inden
stikket tagesud.
Fræsning og mejsling (Fig.A, B)
1. Sæt det passende mejselværktøj i og drej det med hånden
for at låse det fast i én af de 18positioner.
2. Indstil funktionsvalgkontakten3 på positionen
kunhamring.
3. Indstilling af elektronisk hastigheds- og
slagstyrkeregulering8.
4. Tilpas og justér sidehåndtaget13.
5. Tænd for værktøjet og startarbejdet.

9
DANSK
Miljøbeskyttelse
Separate Sammlung. Produkte, die mit diesem Symbol
gekennzeichnet sind, dürfen nicht im normalen
Hausmüll entsorgt werden.
Produkte enthalten Materialien, die zurückgewonnen
oder recycelt werden können, um den Bedarf an Rohstoffen zu
reduzieren. Bitte recyceln Sie elektrische Produkte gemäß den
lokalen Bestimmungen. Weitere Informationen erhalten Sie
unter www.2helpU.com.
Valgfrit tilbehør
ADVARSEL: Da andet tilbehør end det, som stilles til
rådighed af
DeWALT
, ikke er afprøvet med dette produkt,
kan det være farligt at bruge sådant tilbehør med dette
værktøj. For at mindske risikoen for personskade, må
dette produkt kun anvendes med tilbehør, som anbefales
af
DeWALT
.
Forskellige typer SDSMAX bor og mejselbor er tilgængelige
som ekstraudstyr. Anvendt tilbehør skal regelmæssigt smøres
omkring SDSMAX-udstyret.
Kontakt forhandleren for yderligere oplysninger om
korrekttilbehør.
Rengøring
ADVARSEL: Blæs støv og snavs ud af hovedhuset med
tør luft, lige så snart der samler sig snavs i og omkring
luftaftrækket. Bær godkendte beskyttelsesbriller og
godkendt støvmaske ved udførelse af denneprocedure.
ADVARSEL: Brug aldrig opløsningsmidler eller andre
kraftige kemikalier til at rengøre værktøjets ikke-metalliske
dele. Disse kemikalier kan svække de materialer, der
anvendes i disse dele. Brug en klud, der kun er fugtet
med vand og mild sæbe. Lad aldrig væske trænge ind
i værktøjet, og nedsænk aldrig nogen del af værktøjet
ivæske.
Smøring
Dette elektriske værktøj skal ikke smøresyderligere.
VEDLIGEHOLDELSE
Dit elværktøj er beregnet til langvarig brug med minimal
vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift
afhænger af korrekt vedligeholdelse og rengøring afværktøjet.
ADVARSEL: For at reducere risikoen for personskade
skal du slukke for værktøjet og afbryde det fra
strømkilden, inden der foretages justeringer, eller
der fjernes/monteres tilbehør eller ekstraudstyr.
Utilsigtet start kan medførekvæstelser.
6. Sluk altid for værktøjet, når arbejdet er udført, og inden
stikket tagesud.

10
DEUTSCH
WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte
die Bedienungsanleitunglesen.
Definitionen: Sicherheitsrichtlinien
Im Folgenden wird die Relevanz der einzelnen Warnhinweise
erklärt. Bitte lesen Sie das Handbuch und achten Sie auf
dieseSymbole.
GEFAHR: Weist auf eine unmittelbar drohende
gefährliche Situation hin, die, sofern nicht vermieden, zu
tödlichen oder schweren Verletzungenführt.
WARNUNG: Weist auf eine möglicherweise gefährliche
Situation hin, die, sofern nicht vermieden, zu tödlichen
oder schweren Verletzungen führenkann.
EG-Konformitätserklärung
Maschinenrichtlinie
Hochleistungs-Drehbohrhammer
D25614
DeWALT
erklärt hiermit, dass diese unter Technische Daten
beschriebenen Produkte die folgenden Vorschriften erfüllen:
2006/42/EG, EN60745-1:2009+A11:2010, EN60745-2-6:2010.
Diese Produkte erfüllen auch die Anforderungen von
Richtlinie 2014/30/EU und 2011/65/EU. Für weitere
Informationen wenden Sie sich bitte an
DeWALT
unter der
folgenden Adresse oder schauen Sie auf der Rückseite dieser
Betriebsanleitungnach.
Der Unterzeichnete ist verantwortlich für die Zusammenstellung
des technischen Dossiers und gibt diese Erklärung im Namen
von
DeWALT
ab.
Markus Rompel
Vizepräsident of Engineering, PTE-Europa
DeWALT
, Richard-Klinger-Straße 11
D-65510 Idstein, Deutschland
01.10.2019
wird oder über welche Zeit es zwar läuft, aber nicht
wirklich in Betrieb ist. Dies kann die Exposition über die
Gesamtbetriebszeit erheblich mindern.
Identifizieren Sie zusätzliche Sicherheitsmaßnahmen,
um den Bediener vor den Vibrations- und/oder
Lärmauswirkungen zu schützen, wie: Pflege des
Werkzeugs und Zubehörs, Hände warm halten (wichtig
in Bezug auf Vibrationsauswirkungen), Organisation von
Arbeitsmustern.
Der in diesem Informationsblatt angegebene Vibrations- und/
oder Lärmwert wurde gemäß einem standardisierten Test laut
EN60745 gemessen und Kann für einen Vergleich zwischen
zwei Geräten verwendet werden. Er kann zu einer vorläufigen
Einschätzung der Exposition verwendet werden.
WARNUNG: Der angegebene Vibrations- und/oder
Lärmwert bezieht sich auf die Hauptanwendung des
Gerätes. Wenn das Gerät jedoch für andere Anwendungen,
mit anderem Zubehör oder schlecht gewartet eingesetzt
wird, kann der Vibrations- und/oder Lärmwert
verschieden sein. Dies kann den Expositionsgrad über die
Gesamtbetriebszeit erheblich erhöhen.
Eine Schätzung der Vibrations- und/oder Lärmbelastung
sollte auch berücksichtigen, wie oft das Gerät ausgeschaltet
Deutsch (Übersetzung der Originalanweisung)
D25614
Spannung VWS 230
Typ 1
Leerlaufdrehzahl min-1 190–380
Schläge pro Minute ohne Last bpm 1450–2900
Leistungsaufnahme W1350
Einzelschlagenergie (EPTA 05/2009) J10,5
Optimale Bohrleistung in Beton mm 16–32
Maximale Bohrleistung in Beton mm 45
Maximale Kernbohrleistung in Beton mm 125
Werkzeugaufnahme SDS MAX
Gewicht kg 7,8
Lärmwerte und/oder Vibrationswerte (Triax-Vektorsumme) gemäß
EN60745-2-6.
LPA (Emissions-Schalldruckpegel) dB(A) 93
LWA (Schallleistungspegel) dB(A) 104
K (Unsicherheit für den angegebenen Schallpegel) dB(A) 3
Bohren
Schwingungsemissionswert a
h,HD
= m/s² 8,9*
Messungenauigkeit K = m/s² 1,5
Meißeln
Schwingungsemissionswert a
h,Cheq
m/s² 9,0*
Messungenauigkeit K = m/s² 1,5
*Am Zusatzhandgriff gemessen. Die Vibrationen am Zusatzhandgriff sind höher
als am Haupthandgriff.
Herzlichen Glückwunsch!
Sie haben sich für ein Gerät von
DeWALT
entschieden.
Langjährige Erfahrung, sorgfältige Produktentwicklung und
Innovation machen
DeWALT
zu einem zuverlässigen Partner für
professionelle Anwender vonElektrowerkzeugen.
Technische Daten
HOCHLEISTUNGSDREHBOHRHAMMER
D25614

11
DEUTSCH
ALLGEMEINE SICHERHEITSWARNHINWEISE
FÜR ELEKTROWERKZEUGE
WARNUNG: Beachten Sie alle Sicherheitshinweise,
Anweisungen, Darstellungen und Daten, die Sie
mit dem Gerät erhalten. Wenn Sie die folgenden
Anweisungen nicht beachten, kann es zu elektrischem
Schlag, Feuer und/oder schweren Verletzungenkommen.
BEWAHREN SIE ALLE WARNHINWEISE
UND ANWEISUNGEN ZUM SPÄTEREN
NACHSCHLAGENAUF
Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich
auf Ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder auf Ihr
akkubetriebenes (kabelloses)Elektrowerkzeug.
1) Sicherheit im Arbeitsbereich
a) Halten Sie den Arbeitsbereich sauber und gut
ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche
begünstigenUnfälle.
b) Betreiben Sie das Elektrowerkzeug nicht in
explosionsgefährdeten Umgebungen, in denen
sich z. B. brennbare Flüssigkeiten, Gase oder Staub
befinden.Elektrowerkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzündenkönnen.
c) Halten Sie Kinder und Zuschauer fern, während Sie
ein Elektrogerät betreiben. Ablenkung kann dazu
führen, dass Sie die Kontrolle über das Gerätverlieren.
2) Elektrische Sicherheit
a) Der Stecker des Elektrogerätes muss in die
Steckdose passen. Ändern Sie niemals den Stecker
in irgendeiner Form. Verwenden Sie keinerlei
Adapterstecker an geerdeten Elektrogeräten.
Unveränderte Stecker und passende Steckdosen mindern
die Gefahr eines elektrischenSchlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Flächen, wie Rohre, Radiatoren, Herde und
Kühlgeräte. Es besteht eine erhöhte Gefahr für einen
elektrischen Schlag, wenn Ihr Körper geerdetist.
c) Setzen Sie Elektrogeräte keinem Regen oder
feuchter Umgebung aus. Wenn Wasser in das
Elektrogerät eindringt, erhöht sich die Gefahr eines
elektrischenSchlages.
d) Überlasten Sie das Kabel nicht. Verwenden Sie
niemals das Kabel, um das Elektrogerät zu tragen
oder durch Ziehen vom Netz zu trennen. Halten Sie
das Kabel fern von Hitze, Öl, scharfen Kanten oder
beweglichen Teilen. Beschädigte oder verhedderte Kabel
erhöhen die Gefahr eines elektrischenSchlages.
e) Wenn Sie ein Elektrogerät im Freien betreiben,
verwenden Sie ein für den Außeneinsatz geeignetes
Verlängerungskabel. Die Verwendung von für den
Außeneinsatz geeigneten Kabeln mindert die Gefahr eines
elektrischenSchlages.
f) Wenn der Betrieb eines Elektrogerätes in feuchter
Umgebung unumgänglich ist, verwenden Sie eine
durch einen Fehlerstromschutzschalter (FI-Schalter
oder Rcd) geschützte Stromversorgung. Der Einsatz
eines Fehlerstromschutzschalters mindert die Gefahr eines
elektrischenSchlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was
Sie tun, und gehen Sie mit Vernunft an die Arbeit
mit einem Elektrowerkzeug. Benutzen Sie kein
Elektrowerkzeug, wenn Sie müde sind oder
unter dem Einfluss von Drogen, Alkohol oder
Medikamenten stehen. Ein Moment der Unachtsamkeit
beim Betrieb eines Elektrogerätes kann zu schweren
Verletzungenführen.
b) Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach
Art und Einsatz des Elektrowerkzeuges, verringert das
Risiko vonVerletzungen.
c) Vermeiden Sie unbeabsichtigtes Starten.
Vergewissern Sie sich, dass der Schalter in der
AUS-Position ist, bevor Sie das Gerät an die
Stromversorgung und/oder an den Akku anschließen
oder wenn Sie das Gerät aufnehmen oder tragen.
Wenn Sie beim Tragen des Elektrowerkzeuges den
Finger am Schalter haben oder das Gerät eingeschaltet
an die Stromversorgung anschließen, kann dies zu
Unfällenführen.
d) Entfernen Sie alle Einstellschlüssel oder Werkzeuge,
bevor Sie das Elektrogerät einschalten. Werkzeuge
oder Schlüssel, die an rotierenden Teilen des Elektrogerätes
angebracht sind, können zu Verletzungenführen.
e) Vermeiden Sie eine abnormale Körperhaltung.
Sorgen Sie für einen sicheren Stand und halten
Sie jederzeit das Gleichgewicht. Dadurch können
Sie das Elektrowerkzeug in unerwarteten Situationen
besserkontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine
weite Kleidung und keinen Schmuck. Halten Sie Ihre
Haare, Kleidung und Handschuhe von beweglichen
Teilen fern. Lose sitzende Kleidung, Schmuck oder lange
Haare können sich in den beweglichen Teilenverfangen.
g) Wenn Geräte für den Anschluss an eine
Staubabsaugung und Staubsammlung vorgesehen
sind, vergewissern Sie sich, dass diese richtig
angeschlossen sind und verwendet werden. Der
VORSICHT: Weist auf eine möglicherweise gefährliche
Situation hin, die, sofern nicht vermieden, u. U. zu leichten
oder mittelschweren Verletzungen führenkann.
HINWEIS: Weist auf ein Verhalten hin, das nichts
mit Verletzungen zu tun hat, aber, wenn es nicht
vermieden wird, zu Sachschäden führenkann.
Weist auf ein Stromschlagrisikohin.
Weist auf eine Brandgefahrhin.

12
DEUTSCH
Einsatz von Staubsammlern kann staubbedingte
Gefahrenmindern.
h) Vermeiden Sie, durch die häufige Nutzung des
Werkzeugs in einen Trott zu verfallen und Prinzipien
für die Werkzeugsicherheit zu ignorieren. Eine
unachtsame Aktion kann im Bruchteil einer Sekunde zu
schweren Verletzungenführen.
4) Verwendung und Pflege des Elektrogerätes
a) Überlasten Sie das Elektrogerät nicht. Verwenden Sie
das für Ihre Arbeit passende Elektrogerät. Das richtige
Gerät wird die Aufgabe besser und sicherer erledigen,
wenn es bestimmungsgemäß verwendetwird.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter
defekt ist. Ein Elektrowerkzeug, das sich nicht mehr
ein- oder ausschalten lässt, ist gefährlich und muss
repariertwerden.
c) Trennen Sie den Stecker vom Netz und/ oder den
Akku (sofern abnehmbar) vom Elektrowerkzeug,
bevor Sie Einstellungen am Gerät vornehmen,
Zubehör wechseln oder es aufbewahren. Diese
Vorbeugemaßnahmen mindern die Gefahr, dass das
Elektrogerät unbeabsichtigtstartet.
d) Bewahren Sie nicht verwendete Elektrogeräte für
Kinder unerreichbar auf und lassen Sie nicht zu, dass
Personen ohne Erfahrung mit dem Elektrogerät oder
mit diesen Anweisungen das Elektrogerät bedienen.
Elektrogeräte sind in den Händen nicht geschulter
Personengefährlich.
e) Warten Sie die Elektrogeräte. Prüfen Sie, ob
bewegliche Teile verzogen oder ausgeschlagen, ob
Teile gebrochen oder in einem Zustand sind, der den
Betrieb des Elektrogerätes beeinträchtigen kann.
Bei Beschädigungen lassen Sie das Elektrogerät
reparieren, bevor Sie es verwenden. Viele Unfälle
entstehen wegen mangelnder Wartung derElektrogeräte.
f) Halten Sie Schneidwerkzeuge scharf und sauber.
Richtig gewartete Schneidwerkzeuge mit scharfen Klingen
blockieren seltener und sind leichter unter Kontrolle
zuhalten.
g) Verwenden Sie Elektrogeräte, Zubehör und Einsätze
(Bits) usw. gemäß diesen Anweisungen und unter
Berücksichtigung der Arbeitsbedingungen und
der Aufgabe. Wenn Sie das Elektrogerät für Aufgaben
verwenden, die nicht bestimmungsgemäß sind, kann dies
zu gefährlichen Situationenführen.
h) Halten Sie die Griffe trocken, sauber und frei von Öl
und Fett. Rutschige Griffe und Oberflächen unterbinden
die sichere Bedienbarkeit und Kontrolle über das Werkzeug
in unerwartetenSituationen.
5) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von
qualifiziertem Fachpersonal und nur mit Original-
Ersatzteilen reparieren. Damit wird sichergestellt, dass
die Sicherheit des Gerätes erhaltenbleibt.
Zusätzliche besondere
Sicherheitsvorschriften für Bohrhämmer
• Tragen Sie einen Gehörschutz. Einfluss von Lärm kann zum
Gehörverlustführen.
• Benutzen Sie die mit dem Werkzeug gelieferten
zusätzlichen Griffe. Kontrollverlust kann zu
Verletzungenführen.
• Halten Sie das Elektrowerkzeug an den isolierten
Griffflächen, wenn Arbeiten durchgeführt werden,
bei denen das Schneidewerkzeug versteckte
Leitungen berühren könnte. Der Kontakt mit einer
spannungsführenden Leitung kann auch metallene
Geräteteile unter Spannung setzen und zu einem elektrischen
Schlagführen.
• Verwenden Sie Zwingen oder andere praktikable
Methoden, um das Werkstück auf einer stabilen Basis
zu fixieren und abzustützen. Wenn Sie das Werkstück mit
der Hand oder gegen den Körper halten, ist es nicht stabil. Sie
können die Kontrolle über das Werkstückverlieren.
• Tragen Sie eine Schutzbrille oder sonstigen
Augenschutz. Schlagbohrarbeiten verursachen, dass Splitter
herumfliegen. Herumfliegende Teilchen können dauerhafte
Augenverletzungen verursachen. Tragen Sie eine Staubmaske
oder Atemschutzmaske bei Arbeiten, die Staub verursachen.
Gehörschutz kann bei den meisten Anwendungen
erforderlichsein.
• Halten Sie das Werkzeug immer fest im Griff. Versuchen
Sie nicht, dieses Werkzeug zu betreiben, ohne es mit beiden
Händen zu halten. Es wird empfohlen, immer den seitlichen
Griff zu verwenden. Einhandbetrieb dieses Werkzeugs führt
zum Kontrollverlust. Das Durchtrennen von Hartmaterial wie
z.B. Armierungsstahl oder das Treffen darauf kann ebenfalls
gefährlich sein. Drehen Sie vor dem Betrieb den seitlichen Griff
richtigfest.
• Betreiben Sie dieses Werkzeug nicht über lange
Zeiträume. Die vom Hammerbetrieb verursachten
Schwingungen können zu Schäden an Ihren Händen und
Armen führen. Verwenden Sie Handschuhe zur zusätzlichen
Dämpfung und begrenzen Sie die Exponierung, indem Sie
häufige Pauseneinlegen.
• Bereiten Sie Einsätze (Bits) nicht selbst wieder auf. Die
Wiederaufbereitung von Meißeln sollte durch eine zugelassene
Fachkraft erfolgen. Nicht fachgerecht wiederaufbereitete
Meißel können Verletzungenverursachen.
• Tragen Sie Handschuhe beim Betrieb des Werkzeugs
oder beim Wechseln der Einsätze. Zugängliche Metallteile
am Werkzeug und die Einsätze können beim Betrieb extrem
heiß werden. Kleine Stückchen von abgebrochenem Material
können bloße Händeverletzen.
• Legen Sie das Werkzeug niemals ab, solange der Einsatz
nicht vollständig zum Stillstand gekommen ist. Sich
bewegende Einsätze können Verletzungenverursachen.
• Schlagen Sie nicht mit dem Hammer auf
verklemmte Einsätze, um sie zu lösen. Es können sich

13
DEUTSCH
Elektrische Sicherheit
Der Elektromotor wurde für eine einzige Spannung konstruiert.
Überprüfen Sie immer, dass die Stromversorgung der Spannung
auf dem Typenschildentspricht.
Ihr
DeWALT
-Gerät ist gemäß EN60745 doppelt
isoliert. Es muss deshalb nicht geerdetwerden.
Wenn das Netzkabel beschädigt ist, darf es nur von
DeWALT
oder einer autorisierten Kundendienststelle
ausgetauschtwerden.
Bei Ersatz des Netzkabels achten Sie auf Verwendung
des SchweizerNetzsteckers.
Typ 11 für Klasse II (Doppelisolierung) – Geräte
Typ 12 für Klasse I (Schutzleiter) – Geräte
Ortsveränderliche Geräte, die im Freien verwendet
werden, müssen über einen Fehlerstromschutzschalter
angeschlossenwerden.
Verwendung eines Verlängerungskabels
Verwenden Sie ein zugelassenes 3-adriges Verlängerungskabel,
das für die Leistungsaufnahme dieses Elektrowerkzeugs
geeignet ist (siehe Technische Daten). Der Mindestquerschnitt
der Leitungen beträgt 1,5 mm² und die Höchstlänge beträgt
30m.
Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel
vollständigab.
WARNUNG: Wir empfehlen die Verwendung einer
Fehlerstromschutzeinrichtung mi einemt Nennfehlerstrom
von maximal 30mA.
Restrisiken
Trotz Beachtung der geltenden Sicherheitsvorschriften und des
Einsatzes von Schutzvorrichtungen können bestimmte Risiken
nicht vermieden werden. Diese sind:
• Beeinträchtigung desGehörs.
• Verletzungsgefahr durch umherfliegendeTeilchen.
• Verbrennungsgefahr durch während des Betriebes heiß
werdendeZubehörteile.
• Verletzungsgefahr durch andauerndenGebrauch.
BEWAHREN SIE DIESE ANWEISUNGEN AUF
Fragmente von Metall- oder Materialsplittern lösen und
Verletzungenverursachen.
• Leicht abgenutzte Meißel können durch Schleifen wieder
geschärftwerden.
• Halten Sie das Stromkabel vom rotierenden Einsatz fern.
Wickeln Sie das Kabel um keinen Teil Ihres Körpers. Ein um
einen sich drehenden Einsatz gewickeltes Stromkabel kann
Verletzungen und Kontrollverlustverursachen.
Beschreibung (Abb. A)
WARNUNG: Nehmen Sie niemals Änderungen am
Elektrowerkzeug oder seinen Teilen vor. Dies könnte zu
Schäden oder Verletzungenführen.
1 Auslöseschalter
2 Vorderer Lauf (Spannhals)
3 Betriebsart-Wahlschalter
4 Haupthandgriff
5 Bohrspitzenhalter
6 Arretiermanschette
7 Verriegelungsschalter
8 Elektronischer
Schlagstärken- und
Drehzahlregelschalter
9 Rote LED-Anzeige des
Antirotationssystems
10 Gelbe Anzeige-LED für
Bürstenverschleiß
11 Löcher zum Befestigen des
DeWALT
-Werkzeugetiketts
12 Datumscode
Bestimmungsgemässe Verwendung
Ihr Hochleistungsdrehhammer ist für professionelle Bohr- und
Meißelanwendungen in Mauerwerkkonzipiert.
NICHT VERWENDEN in nasser Umgebung oder in der Nähe
von entflammbaren Flüssigkeiten oderGasen.
Ihr Hochleistungsdrehhammer ist ein Elektrowerkzeug für den
professionellenGebrauch.
LASSEN SIE NICHT ZU, dass Kinder in Kontakt mit dem Gerät
kommen. Wenn unerfahrene Personen dieses Gerät verwenden,
sind diese zubeaufsichtigen.
Lage des Datumscodes (Abb. [Fig.] A)
Der Datumscode 12, der auch das Herstelljahr enthält, ist in das
Gehäusegeprägt.
Beispiel:
2019 XX XX
Herstelljahr
Bildzeichen am Werkzeug
Die folgenden Bildzeichen sind am Gerät sichtbar angebracht:
Vor der Verwendung die Betriebsanleitunglesen.
Tragen SieGehörschutz.
Tragen SieAugenschutz.
Packungsinhalt
Die Packung enthält:
1 Drehbohrhammer
1 Seitlicher Handgriff
1 Kit-box
1 Betriebsanleitung
• Prüfen Sie das Gerät, die Teile oder Zubehörteile auf
Beschädigungen, die beim Transport entstanden seinkönnten.
• Nehmen Sie sich Zeit, die Betriebsanleitung vor
Inbetriebnahme sorgfältig zulesen.

14
DEUTSCH
Sanftanlauf
Durch diese Funktion wird das Werkzeug nach jedem
Einschalten automatisch langsam beschleunigt, wobei der
Bohrer beim Anlaufen die gewünschte Positionhält.
Beim Einsetzen des Bohrers in ein bestehendes Loch erfolgt
auch kein ruckartigesAnlaufen.
Active Vibration Control (AVC)-System
Zur optimalen Vibrationskontrolle halten Sie das Werkzeug wie
unter Richtige Haltung der Hände beschrieben und wenden
gerade genug Druck an, damit die Dämpfungsvorrichtung am
Haupthandgriff ungefähr mit halber Hublängearbeitet.
Durch die aktive Vibrationssteuerung werden
Rückstoßvibrationen durch die Hammermechanik neutralisiert.
Durch die Verringerung der Hand- und Armvibrationen ist das
Werkzeug komfortabler über längere Zeiträume einsetzbar, und
die Lebensdauer des Werkzeugs wirderhöht.
Der Hammer benötigt nur genug Druck, um die aktive
Vibrationssteuerung zu aktivieren. Durch zu viel Druck bohrt
oder meißelt das Werkzeug nicht schneller und die aktive
Vibrationssteuerung wird nichtaktiviert.
Für
DeWALT
-Werkzeugetikett geeignet
(Abb. A)
Optionales Zubehör
Ihr Schlagbohrer ist mit Löchern 11 sowie mit
Befestigungsmitteln zum Anbringen eines
DeWALT
Tool
Tags ausgestattet. Zum Anbringen des Etiketts wird eine
T15-Bohrspitze benötigt. Das
DeWALT
Tool Tag wurde zur
Nachverfolgung und zur Lokalisierung von professionellen
Elektrowerkzeugen, Geräten und Maschinen entwickelt, die
DeWALT
Tool Connect™-App nutzen. Informationen zum
korrekten Anbringen des
DeWALT
Tool Tags finden Sie im
Handbuch zum
DeWALT
ToolTag.
Verriegelungsschalter (Abb. A)
Nur Meißelmodus
Der Verriegelungsschalter 7 sorgt für mehr Komfort bei längerer
Nutzung des Geräts. Um das Werkzeug zu verriegeln, drücken
Sie den Verriegelungsschalter, während die Maschine läuft. Die
Maschine läuft weiter, nachdem der Schalter losgelassen wurde.
Um den Schalter zu entriegeln und die Maschine auszuschalten,
drücken Sie den Schalter herein und lassen ihn dannlos.
Elektronische Schlagstärken- und
Drehzahlregelung (Abb.A)
Die elektronische Schlagstärken- und Drehzahlregelung
ermöglicht die Verwendung kleinerer Bohrereinsätze ohne die
Gefahr, dass sie abbrechen, außerdem das Schlagbohren in
• Dieses Gerät darf nicht von Personen (einschließlich
Kindern) mit eingeschränkten physischen, sensorischen
oder mentalen Fähigkeiten oder ohne ausreichende
Erfahrung oder Kenntnisse verwendet werden, außer wenn
diese Personen von einer Person, die für ihre Sicherheit
verantwortlich ist, bei der Verwendung des Geräts
beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit
diesem Produkt allein gelassenwerden.
leichten und spröden Materialien, ohne dass sie zerbrechen,
sowie die optimale Werkzeugsteuerung für präzisesMeißeln.
Zum Einstellen der elektronischen Schlagstärken- und
Drehzahlregelung 8 drehen Sie den Regler auf die gewünschte
Stufe. Je höher die Nummer ist, desto höher ist die Drehzahl und
die Schlagstärke. Die Reglereinstellung macht das Werkzeug
extrem flexibel und an zahlreiche Anwendungen anpassbar. Die
erforderliche Einstellung hängt von der Bit-Größe und der Härte
des zu bohrenden Materialsab.
• Wenn weiche, spröde materialien gemeißelt oder gebohrt
werden, oder wenn das ausbrechen gering gehalten
werden soll, stellen sie den regler niedrig ein;
• Für abbrucharbeiten oder das bohren härterer materialien
stellen sie den regler hochein.
Überlastkupplung
Bei der Blockierung eines Bohrers ist der Antrieb zur Bohrspindel
unterbrochen. Aufgrund der resultierenden Kräfte das Werkzeug
immer mit beiden Händen festhalten und eine stabile Haltung
einnehmen. Nach einer Überlastung lassen Sie den Auslöser los
und drücken ihn erneut, um den Antrieb wiederanzustellen.
Mechanische Kupplung
Diese Werkzeuge sind mit einer mechanischen Kupplung
ausgestattet. Die Aktivierung der Kupplung wird mit einem
akustischen Ratschen zusammen mit einer verstärkten
Vibrationangezeigt.
Antirotationssystem
Zusätzlich zu der Kupplung bietet ein Antirotationssystem
erhöhten Bedienerkomfort, da die integrierte
Antirotationstechnologie erkennt, wenn der Bediener die
Kontrolle über das Gerät verliert. Wenn festgestellt wird, dass
das Gerät feststeckt, werden Drehmoment und Geschwindigkeit
sofort abgeschaltet. Dieses Merkmal verhindert eine
Eigenrotation des Werkzeugs.
Der rote Anzeiger des Antirotationssystems 9 leuchtet und gibt
so den Status an.
Antirotationssystem- und Wartungsanzeige-LED
(Abb. A)
Ihr Drehhammer besitzt zwei LEDs, eine zur Anzeige der
Antirotationssystem und eine Wartungsanzeige. Weitere
Informationen zur LED-Funktion finden Sie in derTabelle.
LED-Funktion Beschreibung
Rot
(blinkend)
Verriegelung/Wartung
Die rote LED-Anzeige des
Antirotationssystems9
blinkt, wenn der
Verriegelungsschalter7 in
einem Modus außer dem
Meißelmodus verwendet wird
oder wenn das Werkzeug einen
Fehler hat oder die Bürsten
vollständig verschlissensind.

15
DEUTSCH
Bei der korrekten Handposition liegt eine Hand auf dem
Haupthandgriff4 und die andere auf dem Zusatzhandgriff13.
Betriebsarten (Abb.A)
WARNUNG: Ändern Sie nicht die Betriebsart, während
das Werkzeugläuft.
Ihr Werkzeug ist mit einem Betriebsart-Wahlschalter3
ausgestattet, um die geeignete Betriebsart für die gewünschte
Arbeit zuwählen.
Richtige Haltung der Hände (Abb. D)
WARNUNG: Um die Gefahr schwerer Verletzungen zu
mindern, beachten Sie IMMER die richtige Haltung der
Hände, wiedargestellt.
WARNUNG: Um die Gefahr schwerer Verletzungen zu
mindern, halten Sie das Gerät IMMER sicher fest und seien
Sie auf eine plötzliche Reaktiongefasst.
BETRIEB
Betriebsanweisungen
WARNUNG: Beachten Sie immer die
Sicherheitsanweisungen und die geltendenVorschriften.
WARNUNG: Um die Gefahr schwerer Verletzungen
zu mindern, schalten Sie das Gerät aus und trennen
Sie es vom Netz, bevor Sie Einstellungen vornehmen
oder Anbaugeräte oder Zubehör anbringen oder
entfernen. Ein unbeabsichtigtes Starten kann zu
Verletzungen führen.
Zusatzhandgriff (Abb.A, B)
WARNUNG: Um die Gefahr von Verletzungen zu mindern,
betreiben Sie das Gerät IMMER mit korrekt und fest
montiertem Zusatzhandgriff. Bei Nichtbeachtung kann
der Zusatzhandgriff während des Betriebs abrutschen und
der Bediener kann die Kontrolle über das Gerät verlieren.
Halten Sie das Werkzeug mit beiden Händen fest, um
maximale Kontrolle zuhaben.
Der Zusatzhandgriff13 wird vorne an das Getriebegehäuse
geklemmt und kann um 360˚ gedreht werden, um mit der
rechten oder linken Hand verwendet zu werden.
Montage des geraden Zusatzhandgriffs (Abb.B)
1. Erweitern Sie die Öffnung des Rings des
Zusatzhandgriffs13 durch Drehen gegen
denUhrzeigersinn.
2. Setzen Sie die Baugruppe auf das Mundstück des
Werkzeugs auf, indem Sie es hinter dem Meißelhalter
und der Manschette durch den Stahlring 14 und auf den
Spannhals2schieben.
3. Drehen Sie den Zusatzhandgriff in die gewünschte
Position. Zum waagerechten Schlagbohren mit einem
Hochleistungsbohrbit bringen Sie den Zusatzhandgriff in
einem Winkel von etwa 20° zum Werkzeug an, um optimale
Kontrolle zuhaben.
4. Sichern Sie den Zusatzhandgriff an der gewünschten
Position, indem Sie den Griff 13 durch Drehen im
Uhrzeigersinn so anziehen, dass er sich nicht mehr
drehenkann.
ZUSAMMENBAU UND EINSTELLUNGEN
WARNUNG: Um die Gefahr schwerer Verletzungen
zu mindern, schalten Sie das Gerät aus und trennen
Sie es vom Netz, bevor Sie Einstellungen vornehmen
oder Anbaugeräte oder Zubehör anbringen oder
entfernen. Ein unbeabsichtigtes Starten kann zu
Verletzungenführen.
LED-Funktion Beschreibung
Rot
(dauerhaft
leuchtend)
Antirotationssytem
Antirotationssystem istaktiviert.
Gelb
(dauerhaft
leuchtend)
Bürstenwartung
Die gelbe
Bürstenverschleißanzeige10
leuchtet auf, wenn die
Kohlebürsten fast abgenutzt
sind, um darauf hinzuweisen,
dass das Werkzeug innerhalb
der nächsten 8 Betriebsstunden
gewartet werdenmuss.
Bit und Bit-Halter
WARNUNG: Verbrennungsgefahr. Beim Austauschen
von Bits IMMER Handschuhe tragen. Metallteile und
Einsätze (Bits) dieses Werkzeugs werden beim Gebrauch
äußerst heiß. Kleine Bruchteile des Materials können die
Händeverletzen.
Der Bohrhammer kann je nach gewünschter Anwendung mit
verschiedenen Bits versehen werden. Verwenden Sie nur
scharfeBohrerbits.
Einsetzen und Entfernen von SDSMAX-
Zubehörteilen (Abb.C)
Dieses Werkzeug verwendet SDSMAXBohrer und Meißel. (Die
Zeichnung in Abb.C zeigt einen Querschnitt eines SDSMAX-
Werkzeugschaftes).
1. Reinigen Sie denWerkzeugschaft.
2. Führen Sie den Werkzeugschaft 6 iin die
Werkzeugaufnahmeein.
3. Drehen Sie das Einsatzwerkzeug unter leichtem Druck
etwas, bis es hörbar in die werkzeugaufnahmeeinrastet.
4. Überprüfen Sie die Werkzeugverriegelung, indem Sie am
Einsatzwerkzeug ziehen. Zum Hammerbohren muss die
axiale Bewegung des in der Werkzeugaufnahme arretierten
Werkzeuges einige Zentimeterbetragen.
5. Ziehen Sie zum Entfernen des Werkzeugs die
Sicherungsmanschette6 nach hinten und ziehen Sie das
Werkzeug aus der Aufnahme5.

16
DEUTSCH
WARTUNG
Ihr Elektrowerkzeug wurde für langfristigen Betrieb mit
minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher,
zufriedenstellender Betrieb hängt von der geeigneten Pflege
des Elektrowerkzeugs und seiner regelmäßiger Reinigungab.
WARNUNG: Um die Gefahr schwerer Verletzungen
zu mindern, schalten Sie das Gerät aus und trennen
Sie es vom Netz, bevor Sie Einstellungen vornehmen
oder Anbaugeräte oder Zubehör anbringen oder
entfernen. Ein unbeabsichtigtes Starten kann zu
Verletzungenführen.
Symbol Modus Anwendung
Rotationshämmern Bohren in Beton und
Mauerwerk
Nur Hämmern Leichte Meißelarbeiten
Bit-Einstellung Einstellen der
Meißelbit-Position
Auswählen einer Betriebsart
• Drehen Sie das Modusauswahlrad so, dass der Pfeil auf das
Symbol mit der gewünschten Betriebsartzeigt.
HINWEIS: Der Betriebsartwahlschalter3 muss sich immer
im Drehbohr-, Drehhämmer- oder Nur Hämmern befinden. Es
gibt keine Betriebspositionen dazwischen. Es kann notwendig
sein, den Motor kurz laufen zu lassen, nachdem von der
Betriebsart‚Nur Hämmern‘ zu‚Drehbohren‘ oder‚Drehhämmern‘
gewechselt wurde, um die Zahnräderauszurichten.
Indexierung der Meißelposition (Abb.A)
Der Meißel kann in 18 verschiedenen Positionen indexiert und
arretiertwerden.
1. Drehen Sie den Betriebsartwahlschalter3, bis er auf die
Positionweist.
2. Drehen Sie den Meißel in die gewünschteStellung.
3. Drehen Sie den Betriebsartwahlschalter3 auf
“NurHämmern.”
4. Drehen Sie den Meißel, bis er in seiner Positioneinrastet.
Arbeitsverfahren (Abb.A, B)
WARNUNG: UM DIE GEFAHR VON VERLETZUNGEN
ZU MINDERN, STELLEN SIE IMMER sicher, dass
das Werkstück fest verankert oder eingespannt wurde.
Verwenden Sie beim Bohren in dünnem Material hinter
dem Werkstück zur Unterstützung einen Holzklotz, um
Beschädigungen des Materials zuverhindern.
WARNUNG: Warten Sie immer, bis der Motor völlig
stillsteht und ändern Sie erst dann dieLaufrichtung.
Ein- und Ausschalten (Abb.A)
Um das Werkzeug einzuschalten, drücken Sie den Schalter1.
Um das Gerät zu stoppen, lassen Sie den Schalterlos.
Bohren mit einem Vollbohrer (Abb.A, B)
1. Setzen Sie die den Bohrerein.
2. Stellen Sie den Betriebsartwahlschalter3 auf
“Rotationshämmern.”
3. Stellen mit dem Regelrad8 die gewünschte Derhzahlein.
4. Justieren Sie den Zusatzhandgriff13.
5. Kennzeichnen Sie die Stelle, an der das Loch gebohrt
werdensoll.
6. Setzen Sie den Bohrer auf die Kennzeichnung und schalten
Sie das Elektrowerkzeug ein.
7. Schalten Sie das Elektrowerkzeug bei Beendigung der
Arbeiten immer aus. Erst dann darf der Netzstecker aus der
Steckdose gezogenwerden.
Bohren mit einer Bohrkrone (Abb.A, B)
1. Setzen Sie eine geeignete Bohrkroneein.
2. Setzen Sie den Zentrierbohrer in die Bohrkroneein.
3. Stellen Sie den Betriebsartwahlschalter3 auf
“Rotationshämmern.”
4. Stellen mit dem Regelrad8 eine mittlere bis höhere
Drehzahlein.
5. Justieren Sie den Zusatzhandgriff13.
6. Setzen Sie den Zentrierbohrer auf die Markierung und
schalten Sie das Elektrowerkzeug ein. Bohren Sie, bis sich die
Bohrkrone ca. 1 cm tief im Betonbefindet.
7. Schalten Sie das Werkzeug aus und entfernen Sie den
Zentrierbohrer. Setzen Sie die Bohrkrone wieder in das Loch
ein und fahren Sie mit der Arbeitfort.
8. Wenn die gewünschte Lochtiefe die Länge der Bohrkrone
überschreitet, müssen Sie den Betonzylinder, der im
Bohrkroneninneren entsteht, regelmäßigherausbrechen.
Damit der Werkstoff um das Loch herum nicht ungewollt
ausbricht, bohren Sie zunächst ein durchgehendes Loch mit
dem gleichen Durchmesser wie dem des Zentrierbohrers.
Setzen Sie anschließend die Bohrkrone ein und bohren Sie
das Loch von beiden Seiten aus bis jeweils zurHälfte.
9. Schalten Sie das Elektrowerkzeug bei Beendigung der
Arbeiten immer aus. Erst dann darf der Netzstecker aus der
Steckdose gezogenwerden.
Meißeln (Abb.A, B)
1. Setzen Sie den richtigen Meißel ein und lassen Sie ihn in
einer der 18 Positioneneinrasten.
2. Drehen Sie den Betriebsartwahlschalter3 auf
“NurHämmern.”
3. Stellen Sie mit dem Regelrad8 die gewünschte
Schlagstärkeein.
4. Justieren Sie den Zusatzhandgriff13.
5. Schalten Sie das Werkzeug ein und beginnen Sie mit
derArbeit.
6. Schalten Sie das Elektrowerkzeug bei Beendigung der
Arbeiten immer aus. Erst dann darf der Netzstecker aus der
Steckdose gezogenwerden.

17
DEUTSCH
Umweltschutz
Separate Sammlung. Produkte, die mit diesem Symbol
gekennzeichnet sind, dürfen nicht im normalen
Hausmüll entsorgt werden. Produkte enthalten
Materialien, die zurückgewonnen oder recycelt
werden können, um den Bedarf an Rohstoffen zu reduzieren.
Bitte recyceln Sie elektrische Produkte gemäß den lokalen
Bestimmungen. Weitere Informationen erhalten Sie unter
www.2helpU.com.
Optionales Zubehör
WARNUNG: Da Zubehör, das nicht von
DeWALT
angeboten wird, nicht mit diesem Produkt geprüft worden
ist, kann die Verwendung von solchem Zubehör an
diesem Gerät gefährlich sein. Um das Verletzungsrisiko
zu mindern, sollte mit diesem Produkt nur von
DeWALT
empfohlenes Zubehör verwendetwerden.
Als Option sind verschiedene Arten von SDSMAX Bohrern und
Meißeln erhältlich. Die verwendeten Zubehör- und Anbauteile
müssen im SDSMAX-Verbindungsbereich regelmäßig
geschmiertwerden.
Fragen Sie Ihren Händler nach weiteren Informationen zu
geeignetemZubehör.
Reinigung
WARNUNG: Blasen Sie mit Trockenluft immer dann
Schmutz und Staub aus dem Hauptgehäuse, wenn
sich Schmutz sichtbar in und um die Lüftungsschlitze
ansammelt. Tragen Sie bei diesen Arbeiten zugelassenen
Augenschutz und eine zugelasseneStaubmaske.
WARNUNG: Verwenden Sie niemals Lösungsmittel oder
andere scharfe Chemikalien für die Reinigung der nicht-
metallischen Teile des Gerätes. Diese Chemikalien können
das in diesen Teilen verwendete Material aufweichen.
Verwenden Sie ein nur mit Wasser und einer milden
Seife befeuchtetes Tuch. Achten Sie darauf, dass niemals
Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals
irgendein Teil des Gerätes in eineFlüssigkeit.
Schmierung
Ihr Elektrogerät benötigt keine zusätzlicheSchmierung.

18
ENGLISH
EC-Declaration of Conformity
Machinery Directive
Heavy-Duty Rotary Hammerdrill
D25614
DeWALT
declares that these products described under
Technical Data are in compliance with:
2006/42/EC, EN60745-1:2009+A11:2010, EN60745-2-6:2010.
These products also comply with Directive 2014/30/EU and
2011/65/EU. For more information, please contact
DeWALT
at
the following address or refer to the back of themanual.
The undersigned is responsible for compilation of the technical
file and makes this declaration on behalf of
DeWALT
.
Markus Rompel
Vice-President Engineering, PTE-Europe
DeWALT
, Richard-Klinger-Straße 11,
D-65510, Idstein, Germany
01.10.2019
WARNING: To reduce the risk of injury, read the
instructionmanual.
Definitions: Safety Guidelines
The definitions below describe the level of severity for each
signal word. Please read the manual and pay attention to
thesesymbols.
DANGER: Indicates an imminently hazardous
situation which, if not avoided, will result in death or
seriousinjury.
WARNING: Indicates a potentially hazardous situation
which, if not avoided, could result in death or
seriousinjury.
CAUTION: Indicates a potentially hazardous situation
which, if not avoided, may result in minor or
moderateinjury.
NOTICE: Indicates a practice not related to
personal injury which, if not avoided, may result in
propertydamage.
the job. This may significantly reduce the exposure level
over the total workingperiod.
Identify additional safety measures to protect the operator
from the effects of vibration and/or noise such as: maintain
the tool and the accessories, keep the hands warm
(relevant for vibration), organisation of workpatterns.
The vibration and/or noise emission level given in this
information sheet has been measured in accordance with
a standardised test given in EN60745 and may be used to
compare one tool with another. It may be used for a preliminary
assessment ofexposure.
WARNING: The declared vibration and/or noise emission
level represents the main applications of the tool. However
if the tool is used for different applications, with different
accessories or poorly maintained, the vibration and/or
noise emission may differ. This may significantly increase
the exposure level over the total workingperiod.
An estimation of the level of exposure to vibration and/or
noise should also take into account the times when the tool
is switched off or when it is running but not actually doing
English (original instructions)
D25614
Voltage VAC 230
(U.K. & Ireland only) VAC 230/115
Type 1
No-load speed min-1 190–380
No-load beats per minute bpm 1450–2900
Power input W1350
Single impact energy (EPTA 05/2009) J10.5
Optimum drilling range into concrete mm 16–32
Maximum drilling range in concrete mm 45
Maximum core drilling range in concrete mm 125
Tool holdler SDS MAX
Weight kg 7.8
Noise values and/or vibration values (triax vector sum) according to
EN60745-2-6:
LPA (emission sound pressure level) dB(A) 93
LWA (sound power level) dB(A) 104
K (uncertainty for the given sound level) dB(A) 3
Drilling
Vibration emission value a
h, HD
= m/s² 8.9*
Uncertainty K = m/s² 1.5
Chiselling
Vibration emission value a
h
, Cheq
= m/s² 9.0*
Uncertainty K = m/s² 1.5
*Measured at the side handle. Side handle vibration is higher than vibration at
the main handle.
Congratulations!
You have chosen a
DeWALT
tool. Years of experience, thorough
product development and innovation make
DeWALT
one of the
most reliable partners for professional power toolusers.
Technical Data
HEAVYDUTY ROTARY HAMMERDRILL
D25614
