DFI 845GV-MLV User manual

845GV-MLV
Rev. C+
System Board User’s Manual
Carte Mère Manuel Pour Utilisateur
System-Platine Benutzerhandbuch
Manual del Usuario de Placas Base
Ðóêîâîäñòâî Ïîëüçîâàòåëÿ
935-845GV3-000
72530337

Copyright
This publication contains information that is protected by copy-
right. No part of it may be reproduced in any form or by any
means or used to make any transformation/adaptation without
the prior written permission from the copyright holders.
This publication is provided for informational purposes only. The
manufacturer makes no representations or warranties with respect to
the contents or use of this manual and specifically disclaims any
express or implied warranties of merchantability or fitness for any
particular purpose.The user will assume the entire risk of the use or
the results of the use of this document. Further, the manufacturer
reserves the right to revise this publication and make changes to its
contents at any time, without obligation to notify any person or
entity of such revisions or changes.
© 2003. All Rights Reserved.
Trademarks
Windows®98 SE, Windows®ME, Windows®2000, Windows NT®
4.0 and Windows®XP are registered trademarks of Microsoft
Corporation. Intel®and Pentium®4 are registered trademarks of
Intel Corporation. Award is a registered trademark of Award Soft-
ware, Inc. Other trademarks and registered trademarks of prod-
ucts appearing in this manual are the properties of their respec-
tive holders.
Caution
To avoid damage to the system:
• Use the correct AC input voltage range.....
To reduce the risk of electric shock:
• Unplug the power cord before removing the system chassis
cover for installation or servicing. After installation or servicing,
cover the system chassis before plugging the power cord.

Battery:
• Danger of explosion if battery incorrectly replaced.
• Replace only with the same or equivalent type recommend by
the manufacturer.
• Dispose of used batteries according to the battery
manufacturer’s instructions.
Joystick or MIDI port:
• Do not use any joystick or MIDI device that requires more than
10A current at 5V DC. There is a risk of fire for devices that
exceed this limit.
FCC and DOC Statement on Class B
This equipment has been tested and found to comply with the limits
for a Class B digital device, pursuant to Part 15 of the FCC rules.
These limits are designed to provide reasonable protection against
harmful interference when the equipment is operated in a residential
installation. This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in accordance with
the instruction manual, may cause harmful interference to radio
communications. However, there is no guarantee that interference
will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be
determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the
following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and the receiver.
• Connect the equipment into an outlet on a circuit different from
that to which the receiver is connected.
• Consult the dealer or an experienced radio TV technician for
help.
Notice:
1. The changes or modifications not expressly approved by the
party responsible for compliance could void the user's authority
to operate the equipment.
2. Shielded interface cables must be used in order to comply with
the emission limits.

4
Quick Setup Guide
1
Quick Setup
Guide
Table of Contents
Chapter 1
Quick Setup Guide.............................................
Chapter 2
English......................................................................
Chapter 3
Français....................................................................
Chapter 4
Deutsch...............................................................................
Chapter 5
Español............................................................................
Chapter 6
Ðóññêèé......................................................................
5
12
16
20
24
28
The user’s manual in the provided CD contains detailed information about the system
board. If, in some cases, some information doesn’t match those shown in this manual, this
manual should always be regarded as the most updated version.
Le manuel d’utilisateur dans le CD muni contient renseignement détaillé au sujet de carte
de système. Si, en quelque cas, quelque renseignement n’appareille de ce que dit dans ce
manuel, ce manuel doit toujours être considéré comme la plus nouvelle version.
Das Benutzerhandbuch in der angebotenen CD enthält detaillierte Informationen über die
Hauptplatine. Wenn in manchen Fällen manche Informationen nicht denjenigen Informationen
dargestellt in diesem Handbuch entsprechen, soll dieses Handbuch als die meist
aktualisierte Ausgabe gelten.
El uso explicativo contene información detalle sobre la sistema board en el CD preparativo.
Si en algún caso, la información no es igual con el uso explicativo, necesita ver el uso
explicativo, esque es más nuevo.
 ðóêîâîäñòâå ïîëüçîâàòåëÿ íà ïðåäîñòàâëÿåìîì CD äèñêå ñîäåðæèòñÿ
ïîäðîáíàÿ èíôîðìàöèÿ î ìàòåðèíñêîé ïëàòå. Èíîãäà íàïå÷àòàííîå
ðóêîâîäñòâî ìîæåò íå ñîâïàäàòü ðóêîâîäñòâîì íà CD, òàê êàê ïîñëåäíåå
íàèáîëåå ÷àñòî îáíîâëÿåòñÿ è ÿâëÿåòñÿ ñàìûì ñâåæèì.

5
1
Quick Setup Guide
Quick Setup
Guide
1.1 System Board Layout
Chapter 1 - Quick Setup Guide

6
Quick Setup Guide
1
Quick Setup
Guide
1.2 Jumper
1.2.1 Jumper Settings for Clearing CMOS Data
1.3 Rear Panel I/O Ports
PS/2
Mouse
RJ45
LAN Parallel GAME/MIDI
USB 1-2 COM 1 VGA Line-
out Line- in Mic- in
PS/2
K/B
2-3 On:
Clear CMOS Data
1-2 On: Normal
(default)
!
JP1 3
1
23
1
2

7
1
Quick Setup Guide
Quick Setup
Guide
1.4 I/O Connectors

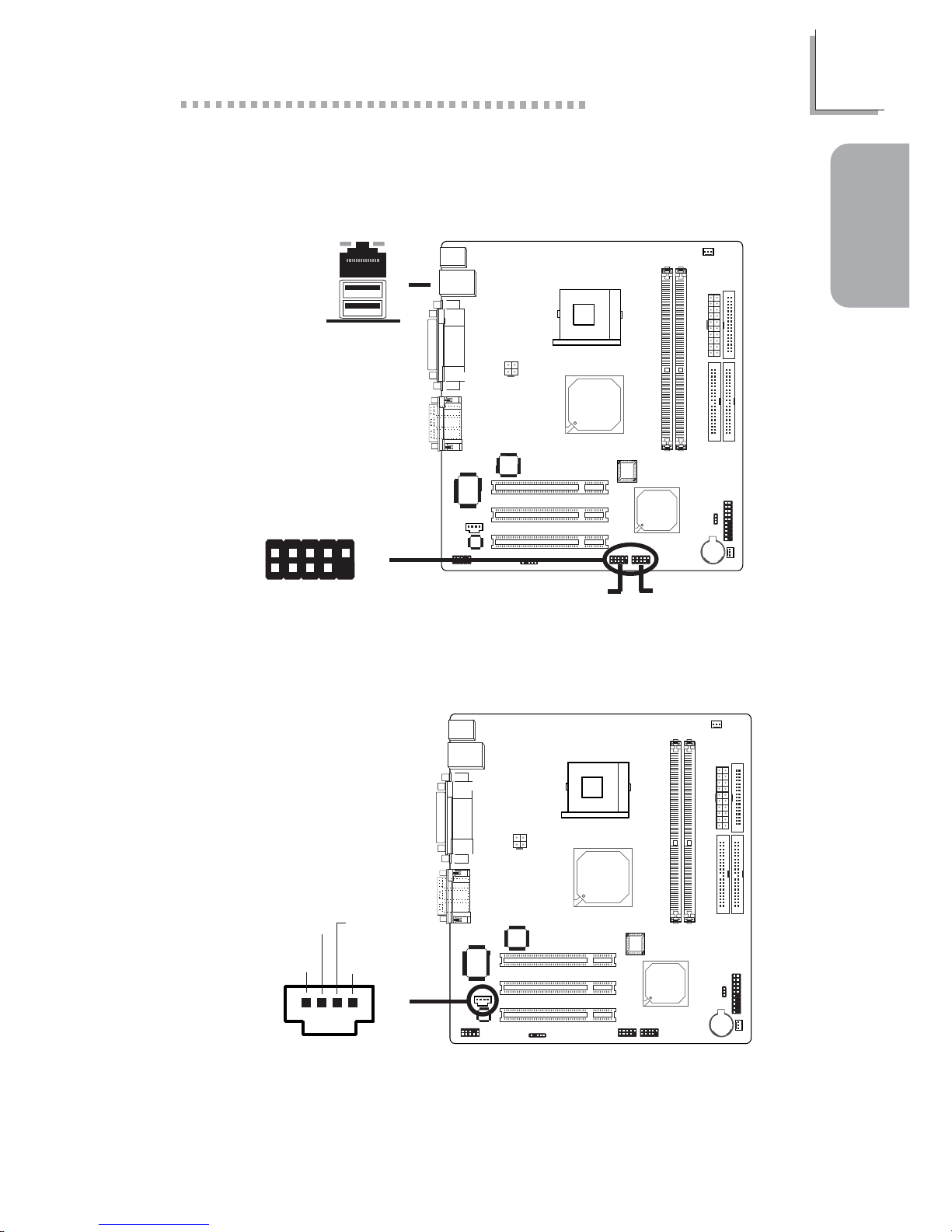

1.4.1 Universal Serial Bus Ports
USB 2
USB 1 "
USB 3-4 USB 5-6
1
VCC
-Data
+Data
Ground
Key
VCC
-Data
+Data
Ground
N. C.
210
9"
1.4.2 CD-in Internal Audio Connector
"
14
Right audio
channel
Left audio
channel
Ground Ground

8
Quick Setup Guide
1
Quick Setup
Guide

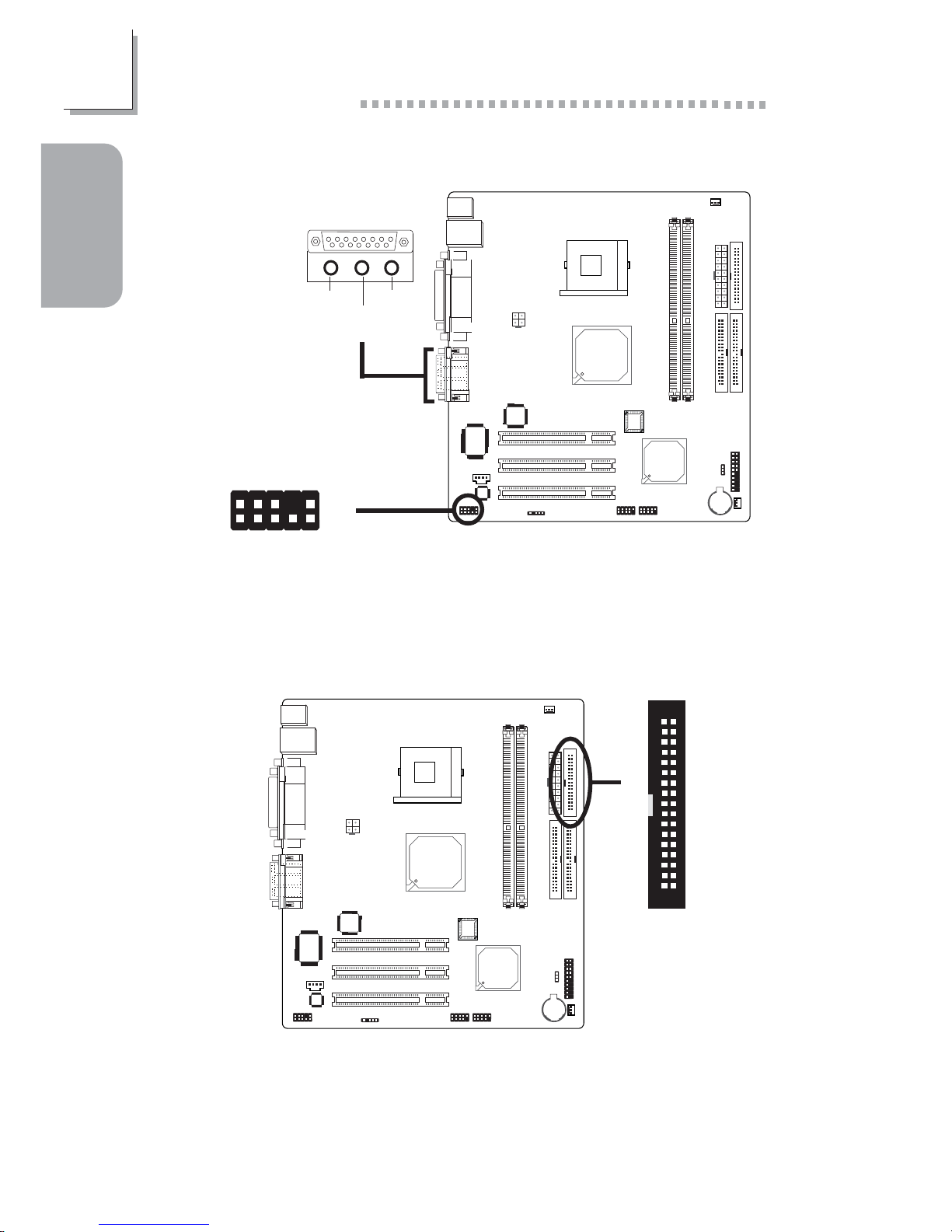

1.4.3 Audio Jacks
"
"
Line-out
Line-in
Mic-in
1
Mic
Mic Power
AuD_R_Out
N. C.
AuD_L_Out
GND
AuD_Vcc
Key
210
9
AuD_R_Return
AuD_L_Return
1.4.4 Floppy Disk Drive Connector
!
1
33 34
2

9
1
Quick Setup Guide
Quick Setup
Guide
1.4.6 Cooling Fan Connectors
!
1
3N. C.
Power
Ground
!
13
Ground
Power
N. C.
1.4.5 IDE Disk Drive Connector
!
!
40 39
21
40 39
21
IDE 1IDE 2
IDE 2
IDE 1
CPU fan
Chassis fan

10
Quick Setup Guide
1
Quick Setup
Guide
1.4.7 Power Connectors
+12V
10
1
20
11 3.3V
3.3V
Ground
+5V
Ground
+5V
Ground
PW-OK
5VSB
+5V
3.3V
-12V
Ground
PS-ON
Ground
Ground
Ground
-5V
+5V
!
+12V 43
12 GroundGround +12V
!
1.4.8 IrDA Connector
"
15
VCC
N. C.
IRRX
Ground
IRTX

11
1
Quick Setup Guide
Quick Setup
Guide
1.4.9 Front Panel Connectors
!
12
1920
PWR-LED
ATX-SW
HD-LED
RESET
SPEAKER
Pin
3
5
14
16
8
10
18
20
7
9
13
15
17
19
2
4
6
HD-LED
(Primary/Secondary IDE LED)
Reserved
ATX-SW
(ATX power switch)
Reserved
RESET
(Reset switch)
SPEAKER
(Speaker connector)
PWR-LED
(Power/Standby LED)
Pin Assignment
HDD LED Power
HDD
N. C.
N. C.
PWRBT+
PWRBT-
N. C.
N. C.
Ground
H/W Reset
Speaker Data
N. C.
Ground
Speaker Power
LED Power (+)
LED Power (+)
LED Power (-) or Standby Signal

12
English
2
English
2.1 Features and Specifications
Processor
• Intel®Pentium®4 Processor with Hyper-Threading Technology
- 533MHz FSB
• Intel®Pentium®4 processor (478-pin)
- 533MHz system data bus
- 400MHz system data bus
• Intel®Celeron®processor (478-pin)
- 400MHz system data bus
Chipset
• Intel®845GV chipset
- Intel®82845GV B1 stepping Graphics Memory Controller
Hub (GMCH)
- Intel®82801DB I/O Controller Hub (ICH4)
System Memory
• Two 184-pin DDR SDRAM DIMM sockets
• 2.5V unbuffered PC1600 (DDR200), PC2100 (DDR266) or
PC2700 (DDR333) DDR SDRAM DIMM
• Supports maximum of 2GB system memory using 64Mbit,
128Mbit, 256Mbit or 512Mbit technology
- Double-sided x16 DDR SDRAM DIMM is not supported
BIOS
• Award BIOS, Windows®98SE/2000/ME/XP Plug and Play
compatible
• Supports SCSI sequential boot-up
• Flash EPROM for easy BIOS upgrades
• Supports DMI 2.0 function
• 2Mbit flash memory
Chapter 2 - English

13
2
English
English
Intelligence
• ACPI STR (Suspend to RAM) function
• Wake-On-Keyboard
• Wake-On-USB Keyboard
• Wake-On-Ring (external modem)
• RTC timer to power-on the system
Onboard Graphics Features
• Graphics memory
- Shares 512K/1MB/8MB of the system memory in DOS
mode
- Uses Dynamic Video Memory Technology (DVMT) in Win-
dows mode
• Graphics controller
- Core frequency of 200MHz
- 350MHz integrated 24-bit RAMDAC
- Analog display up to 2048x1536 @ 60Hz refresh
- 3D setup and render engine - Discrete,Triangles, Strips and
fans
- Per pixel perspective corrected texture mapping
- Software DVD at 30fps, full screen
• 2D graphics features
- Optimized 256-bit BLT engine
- 32-bit alpha blended cursor
- Programmable 3-color transparent cursor
• 3D graphics features
- 200 megapixels/sec fill rate
- Maximum 3D resolution: 1600x1200x32 @ 85Hz
- Flat and Gouraud shading
- 16- and 24-bit Z-buffering and 16- and 24-bit W-buffering
- Vertex and programmable pixel fogging and at-
mospheric effects
- Double and triple render buffer
• Software drivers
- Windows®98SE/2000/ME/XP
- Windows NT®4.0

14
English
2
English
Onboard Audio Features
• Realtek ALC101 audio codec
• 20-bit stereo full-duplex codec with independent variable sam-
pling rate
• High quality differential CD input
• True stereo line level outputs
• 2-channel audio output
Onboard LAN Features
• Uses Realtek RTL8101L fast ethernet controller
• Integrated IEEE 802.3, 10BASE-T and 100BASE-TX compatible
PHY
• 32-bit PCI master interface
• Integrated power management functions
• Full duplex support at both 10 and 100 Mbps
• Supports IEEE 802.3u auto-negotiation
• Supports wire for management
PCI Bus Master IDE Controller
• Two PCI IDE interfaces support up to four IDE devices
• Supports ATA/33, ATA/66 and ATA/100 hard drives
• PIO Mode 4 Enhanced IDE (data transfer rate up to 14MB/
sec.)
• Bus mastering reduces CPU utilization during disk transfer
• Supports ATAPI CD-ROM, LS-120 and ZIP
Processor Socket
• Socket 478
Rear Panel I/O Ports (PC 99 color-coded connectors)
• Two USB 2.0/1.1 ports
• One RJ45 LAN port
• One DB-9 serial port
• One DB-15VGA port
• One DB-25 parallel port
• One mini-DIN-6 PS/2 mouse port
• One mini-DIN-6 PS/2 keyboard port

15
2
English
English
• One game/MIDI port
• Three audio jacks: line-out, line-in and mic-in
I/O Connectors
• Two connectors for 4 additional external USB 2.0/1.1 ports
• One front audio connector for external line-out and mic-in
jacks
• One CD-in internal audio connector
• One connector for IrDA interface
• Two IDE connectors
• One floppy connector
• Two ATX power supply connectors
• CPU and chassis fan connectors
Expansion Slots
• 3 PCI slots
Compatibility
• PCI 2.2 and AC ’97 compliant
2.2 Package Checklist
The system board package contains the following items:
!The system board
!A user’s manual
!One IDE cable for ATA/33, ATA/66 or ATA/100 IDE drives
!One 34-pin floppy disk drive cable
!One “Mainboard Utility” CD
If any of these items are missing or damaged, please contact your
dealer or sales representative for assistance.

16
Français
3Français
Français
3.1 Caractéristiques et Spécifications
Processeur
• Les processeurs Intel®Pentium®4 avec la Technologie Hyper-
Threading - 533MHz FSB
• Processeur Intel®Pentium®4 (478 broches)
- 533MHz vitesse du bus
- 400MHz vitesse du bus
• Processeur Intel®Celeron®(478 broches)
- 400MHz vitesse du bus
Chipset
• Intel®845GV chipset
- Intel®82845GV B1 stepping Graphiques Controlleur du
Mémoire (GMCH - Graphics Memory Controller Hub)
- Intel®82801DB I/O Controleur Entrée/Sorrtie (ICH4 - I/O
Controller Hub)
Mémoire Système
• 2 sockets DDR SDRAM DIMM 184 broches
• Supporte DDR SDRAM DIMM PC1600 (DDR200), PC2100
(DDR266) ou PC2700 (DDR333) 2.5V
• Permettre l’utilisation de maximum de 2GB système mémoire
utilisant technologie de 64Mbit, 128Mbit, 256Mbit ou 512Mbit
- Ne permettre pas l’utilisation de x16 DDR SDRAM DIMM
à deux faces
BIOS
• Compatible avec Award BIOS, Windows®98SE/2000/ME/XP
Plug and Play
• Supporte l’amorçage séquentiel SCSI
• EPROM Flash pour une mise à niveau facile du BIOS
• Supporte la fonction DMI 2.0
• Mémoire Flash 2Mbit
Chapter 3 - Français

17
3
Français
Français
Intelligence
• ACPI STR (Suspend to RAM) fonction
• Réveil-Sur-Clavier (Wake-On-Keyboard)
• Eveil Clavier USB (Wake-On-USB Keyboard)
• Eveil Sonnerie (Wake-On-Ring)
• Minuterie RTC pour allumer le système
Fonctions de la Carte Graphique Intégrée
• Mémoires Graphiques
- Partagent avec le systeème 512K/1MB/8MB, sous le DOS
- Utilisent la technologie de la mémoire Vidéo Dynamique
(Dynamic Video Memory Technology - DVMT) sous
Windows
• Contrôleur Graphique
- Fréquence interne à 200MHz
- RAMDAC 24-bits intégré à 350MHz
- Afficahge analogue pouvant monter jusqu’à 2048x1536 @
60Hz rafraichissement
- moteur pour le rendu et setup 3D - Discrète, Triangles,
Rayures et évantails
- Correction perspective du mapping textuelle au niveau du
pixel
- Décodage DVD par software à 30fps, en plein écran
• Fonctions graphiques 2D
- Moteur BLT 256-bits optimisé
- 32-bit alpha blended cursor
- Curseur transparent 3-couleurs programmable
• Fonctions graphiques 3D
- Taux de remplissage à 200 megapixels/sec
- Résolution 3D maximum: 1600x1200x32 @ 85Hz
- Ombrage plat et gouraud
- Z-buffering 16- et 24-bit et W-buffering 16- et 24-bit
- Vertex et pixel programmable effet brouillard et
atmosphérique
- Double et triple tampons pour la rendue
• Conducteur de logiciel
- Windows®98SE/2000/ME/XP
- Windows NT®4.0

18
Français
3Français
Français
Caractéristiques Audio sur Carte
• Realtek ALC101 audio codec
• Codec full-duplex 20 bits stéréo avec fréquence
d’échantillonnage variable indépendante
• Entrée CD différentielle de haute qualité
• Sorties de niveau de lignes stéréo vraies
• Sortie audio 2-canaux
Fonctionnalités Onboard LAN
• Utilise le contrôleur Realtek RTL8101L Fast Ethernet
• IEEE 802.3, 10BASE-T et 100BASE-TX intégrés compatibles
PHY
• Interface maître PCI 32 bits
• Fonctions de gestion d’alimentation intégrées
• Support Full duplex à 10 et 100 Mbps
• Supporte l’auto négociation IEEE 802.3u
• Support câble pour la gestion
Contrôleur IDE de BUS Maître PCI
• Deux interfaces PCI IDE supportant jusqu’à quatre matériels
IDE
• Supporte des disques durs ATA/33, ATA/66 et ATA/100
• IDE Améliorés Mode 4 PIO (vitesse de transfert de données
allant jusqu’à 14Mo/sec.)
• La gestion de Bus réduit l’utilisation du CPU pendant les
transferts sur disque
• Supporte les CD-ROM ATAPI, LS-120 et ZIP
Socket Processeur
• Socket 478
Le panneau des ports Entrée/Sortie en arrière
(Connecteurs PC 99 avec codes couleur)
• 2 ports USB 2.0/1.1
• 1 port RJ45 LAN
• 1 port série DB-9
• 1 portVGA DB-15
• 1 port parallèle DB-25

19
3
Français
Français
• 1 port souris PS/2 mini-DIN-6
• 1 port clavier PS/2 mini-DIN-6
• 1 pour jeu/MIDI
• 3 prises audio: ligne de sortie (line-out), ligne d’entrée (line-
in) et entrée micro (mic-in)
Connecteurs Entrée/Sortie
•2 connecteurs pour 4 ports USB 2.0/1.1 supplémentaires
• 1 connecteur pour des fiches de sortie ligne et d’entrée mi-
cro externes
• 1 connecteur CD-in audio internes
• 1 connecteur pour interface IrDA
• 2 connecteurs IDE
• 1 connecteur de lecteur de disquettes
• 2 connecteurs d’alimentation ATX
• Connecteurs de ventilateurs de CPU et de châssis ventilateur
Logements d’Extension
• 3 slots PCI
Compatibilité
• Compatible PCI 2.2 et AC’97
3.2 Liste deVérification de l’Emballage
L’emballage de la carte système contient les éléments suivants:
!1 carte système
!1 manuel utilisateur
!1 câble IDE pour les lecteurs IDE ATA/33, ATA/66 ou
ATA/100
!1 câble 34 broches pour lecteur de disquette
!1 CD “Mainboard Utility”
Si l’un de ces éléments n’était pas dans l’emballage ou s’il était
endommagé, veuillez contacter votre revendeur ou votre
représentant.

20
Français
4Deutsch
Deutsch
4.1 Leistungsmerkmale undTechnische Daten
Prozessor
• Intel®Pentium®4 Prozessor mit Hyper-Threading Technologie
- 533MHz FSB
• Intel®Pentium®4 Prozessor (478-polige)
- 533MHz Systemdatenbus
- 400MHz Systemdatenbus
• Intel®Celeron®Prozessor (478-polige)
- 400MHz Systemdatenbus
Chipset
• Intel®845GV chipset
- Intel®82845GV B1 stepping Graphikspeichersteuerungs-
Plattenmitte (GMCH)
- Intel®82801DB I/O Steuerungsplattenmitte (ICH4)
Systemspeicher
• Zwei 184-Stift DDR SDRAM DIMM Buchsen
• 2.5V ungepuffertes PC1600 (DDR200), PC2100 (DDR266)
oder PC2700 (DDR333) DDR SDRAM DIMM
• Maximalunterstützung von 2GB-Systemspeicher mittels
Verwendung von 64Megabit, 128Megabit, 256Megabit oder
512Megabit-Technologie
- Zweiseitig x16 DDR SDRAM DIMM wird nicht unterstützt
BIOS
• Kompatibilität mit Award BIOS, Windows®98SE/2000/ME/XP
Plug and Play
• Unterstützung des sequentiellen SCSI-Ladens
• Flash EPROM für ein einfaches Aktualisieren des BIOS
• Unterstützung der DMI-2.0-Funktion
• Flash-Speicher (2Mbit)
Chapter 4 - Deutsch
