DHP 2389979 User manual

DO NOT RETURN TO THE STORE !
2389979(Green Velvet),2389679(Blue Velvet)
B342389-679/97900
Date of Purchase
Futon
L.J . - 2020.03.30
If parts are missing or damaged, we will gladly ship your
replacement parts free of charge.
Lot Number (TAKEN FROM CARTON)
Thank you for purchasing from DHP!
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY
INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
1
© 2014 Dorel Home Products All Rights Reserved
Visit www.dhpfurniture.com/eng/replacement-parts
or call Toll-Free 1-800-267-1739
Weight Limit: 600Lb / 272 Kg

2
1-800-267-1739
DHP Consumer Services
12345 Albert Hudon, Suite 100,
Montreal, Quebec H1G 3L1
[e-mail]
●Work in a spacious area and near where the unit will be used, preferably on a
carpet, or use a piece of the cardboard packaging to protect your floor and product.
●Make sure all parts are included. Most parts are labeled or stamped on the raw
edge.
●Read each step carefully. It is very important that each step of the instructions is
performed in the correct order. If these steps are not followed in sequence,
assembly difficulties will occur.
●This product is designed for home use and not intended for commercial use.
●This product contains small components. Please ensure that they are kept away
from small children.
For help with assembly, identifying parts, product information or to order parts,
please contact us:
Warranty Information
DHP warrants this product to be free from defects in material and workmanship
and agrees to remedy any such defect. This warranty covers one year from the
date of original purchase.This is solely limited tothe repair or replacement of
defective parts and assembly labor is not included.
This warranty does not apply to any product which has been improperly
assembled, subjected to misuse or abuse or which has been altered or repaired in
any way.Liability for consequential damages is excluded to the extent exclusion is
permitted by law. This warranty gives you specific legal rights and you may also
have other rights which vary from state to state or province to province.
To obtain warranty service, purchaser must present original bill of sale.
Components repaired or replaced are warranted through the remainder of the
original warranty period only. The defective components will be repaired or
replaced without charge, subject tothe terms and conditions described above.
Visit www.dhpfurniture.com to view the limited warranty valid in the U.S. and
Canada.
Contact Us!
Read Before Beginning Assembly
Monday to Friday
Saturday
Sunday
9:00 am to 9:00 pm (Eastern Time)
10 am to 6:30 pm (Eastern Time)
11 am to 7pm (Eastern Time)
1 hour
This product is shipped in
1 carton

3

PARTS LIST
Each part has unique part number.
Please reference the appropriate
part number when contacting
customerservice for replacement parts.
4
Seat
1 PC
Armrest
1 PC
Armrest
1 PC
Leg
4 PCS
Middle Leg
2 PCS
D
2389979
(Green Velvet)
2389679
(Blue Velvet)
D
Legs and Hardware
inside
●
T626330
T626340
T624490
T616390
T626350
T626360
T624490
T616390
Before throwing any packaging, please
verify all contents and make sure you
have received all the parts listed above!
●

STUD
5/16" * 2 3/4"
10PCS
1 2 3 4 5
9876
1 2
WASHER
8 PCS WASHER
10 PCS SPRING WASHER
10PCS
BOLT
M6*10mm
8 PCS
NUT
10PCS
ALLEN KEY
4mm
1 PC
Please do not completely tighten all the hardware,
until the entire assembly is complete, unless
otherwise indicated in the step-by-step
instructions.
The screw(s), bolt(s) to be used at each step are
shown in actual size in the lower right corner of the
page.
WRENCH
1 PC
Hardware Pack #: T2389979-00
PLASTIC WASHER
4 PCS

6
Step 1
Screw manually on Band C.
10

7
Step 2
Attach B & Cto Awith , , ,
as shown.
7
10
10
10
89
9
8
98

8
Step 3
Attach D to A &B &C .
Attach E to Awith & , as shown .
28
8

Weight Limit:

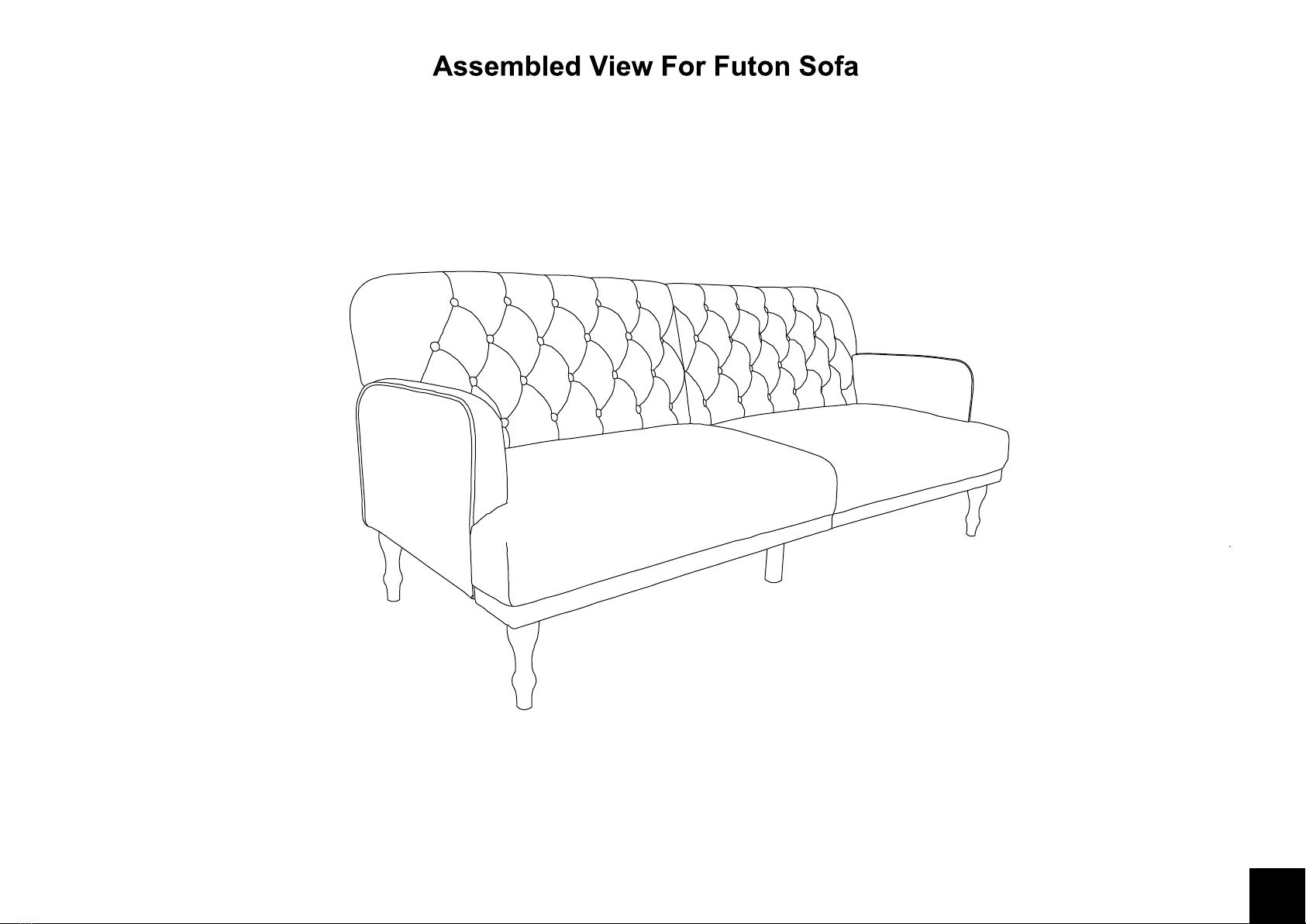

That's it ! You've finished assembling your Futon Sofa!
Lb /
Kg
Helpful Hints
9
·
·
·
·
·

¡NO LO REGRESE A LA TIENDA!
Fecha de compra
Si le faltan piezas o las que se incluyen están dañadas, con
mucho gusto le enviaremos sus piezas de reemplazo sin
cargo extra.
Número de lote
¡Gracias por tu compra DHP!
ESTE INSTRUCTIVO CONTIENEINFORMACION IMPORTANTE DE
SEGURIDAD. POR FAVOR LEA Y GUARDE PARA SU REFERENCIA FUTURA.
ES
Información sobre la garantía
Lea antes de comenzar a ensamblar
Contáctenos!
Visite www.dhpfurniture.com/spa/replacement-parts
ollame gratis al 1-800-267-1739
Esta garantía no se aplica a productos que se hayan mal ensamblado, mal usado o
que hayan sido modificados o reparados de alguna manera. La responsabilidad por
daños indirectos se excluye en la medida en que la ley permita la exclusión. Esta
garantía le otorga derechos legales específicos, y también puede tener otros
derechos que varían de estado a estado.
Para beneficiarse con este servicio de garantía, el comprador debe enviar la factura
original. Los componentes reparados o reemplazados están garantizados hasta el
final del período de garantía original solamente. Los componentes defectuosos se
repararán o reemplazarán sin cargo, sujeto a las condiciones descritas anteriormente.
Visite www.dhpfurniture.com para ver la garantía limitada válida en los Estados
Unidos y Canadá.
Para solicitar ayuda con el ensamblaje, identificación de partes, información del
producto o simplemente ordenar otras partes, dirijase a:
[e-mail]
1-800-267-1739
Lunes - Viernes / 9:00 am - 9:00 pm (hora del este)
Sábado / 10 am - 6:30 pm (hora del este)
Domingo / 11 am - 7pm (hora del este)
DHP Servicios al Cliente
12345 Albert Hudon, Suite 100, Montreal, Quebec, Canada, H1G 3L1
Precauciones
•Este producto esta diseñado para uso domestico y no para uso comercial.
•ADVERTENCIA PARA NIÑOS PEQUEÑOS - Este producto contiene
componentes pequeños. Por favor asegúrese de que las piezas esten fuera del
alcance de los niños.
•No utilice herramientas eléctricas para ensamblar su mueble. Este tipo de
herramientas pueden rasgar o dañar las partes.
2389679(Azul Velvet),
2389979(Verde Velvet)
Futon
DHP garantiza que este producto está libre de defectos de fábrica en la mano de obra
y el material y se compromete a solucionar dichos defectos. Este producto tiene una
garantía limitada de 1 año a partir de la fecha de compra original. Esta garantía se
limita a reparar o reemplazar piezas defectuosas solamente. El trabajo de ensamblaje
no está incluido.
•
•
•
ES
¡
Llame a nuestro número gratuito si necesita asistencia.
Trabaje en un área espaciosa y cerca de donde su producto será utilizado,
preferiblemente sobre una alfombra o utilice el cartón del empaque para
proteger su piso y su producto.
El número de personas recomendadas para el montaje de este
producto
es: 1 (sin embargo es recomendable contar con ayuda adicional).
Tiempo estimado de ensamble es
1 Horas.
Asegúrese de que todas las partes están incluidas. La mayoría de las partes
están etiquetadas o selladas en los bordes.
Lea cada paso cuidadosamente. Es muy importante que cada paso de las
instrucciones sea realizado en el orden correcto. Si estos pasos no se siguen
en secuencia, pueden ocurrir dificultades durante el ensamblado.

ES
2389979
(Green Velvet)
2389679
(Blue Velvet)
D
T626330
T624490
T626350
T624490
NÚMERO DE PIEZA
DESCRIPTION
Brazo
Brazo
Pata
Pata Central
T626360 T626340
T616390 T616390
Paquete de componentes
T2389679-00
Paquete #:
Nota: Por favor no apriete completamente los pernos hasta que el
ensamblaje sea completado, a menos de que se indique específicamente en
cada paso de las instrucciones.
Los tornillo(s), perno(s) que se utilizan en cada paso se muestran en tamaño
real en la esquina inferior derecha de cada página.
Todo se incluye en 1caja grande!
Antes de deshacerse de las cajas de cartón, asegúrese de que estén vacías.
También confirme que ha recibido todos los componentes necesarios para el
ensamblaje al compararlos con la tabla de piezas indicadas en la sección en
inglés.
Piezas de reemplazo, visite www.dhpfurniture.com/spa/replacement-parts
Partes
Etiquetas
de piezas

ES
Límites de peso: 600 Lb / 272 Kg
Consejos útiles
•Mueva sus muebles nuevos con cuidado, se requiere de dos personas para
levantar ytrasladar su producto a su nueva ubicación.
•Sus muebles DHP se pueden desmontar y volver a ensamblar en caso de
mudanza.
•Algunas partes han sido pre-ensambladas en este producto. Se encuentran
ilustradas en esta página y disponibles para reemplazo.
•Limpie el producto con un paño suave. NO utilice productos químicos o
abrasivos de limpieza.
Instrucciones
7
Una B y C con A usando , y , como se muestra a continuación.
Apriete a la mano en
B y C, como se muestra a continuación.
1
Una D con A y B y C .
Luego una E con A usando y , como se muestra a continuación.
2
98

NE PAS RETOURNER CE PRODUIT AU MAGASIN !
Date d'achat
Si une pièce est manquante ou endommagée, nous vous
expédierons avec plaisir vos pièces de remplacement
gratuitement.
Numero de lot
Merci d'avoir acheté un produit DHP !
CE FEUILLET CONTIENT DES INFORMATIONS DE SÉCURITÉ IMPORTANTES.
S'IL VOUS PLAÎT LIRE ET CONSERVER POUR RÉFÉRENCE ULTÉRIEURE.
FR
Informations sur la garantie
Avant de commencer l'assemblage
Contact
Visitez www.dhpfurniture.com/fre/replacement-parts
ou appelez au 1-800-267-1739
DHP garantit que ce produit est exempt de tout vice de matériaux et de fabrication et
s'engage à remédier à un tel défaut. Cette garantie est d'une durée d'an à compter
de la date d'achat originale. Cette garantie se limite uniquement à la réparation ou au
remplacement des pièces défectueuses. La main-d'oeuvre d'assemblage n'est pas
incluse.
Cette garantie ne s'applique pas aux produits qui ont été mal assemblés, soumis à
une mauvaise utilisation ou à des abus ou qui ont été modifiés ou réparés de
quelconque façon. La responsabilité pour dommages indirects est exclue dans la
mesure où l'exclusion est autorisée par la loi. La présente garantie vous donne des
droits précis et il se peut que vous ayez également d'autres droits susceptibles de
différer d'une juridiction à une autre.
Pour bénéficier du service sous garantie, l'acheteur doit présenter la facture originale.
Les composants réparés ou remplacés sont garantis jusqu'à la fin de la période de
garantie initiale uniquement. Les composants défectueux seront réparés ou
remplacés sans frais, sous réserve des conditions décrites ci-dessus. Visitez
www.dhpfurniture.com pour voir la garantie limitée valide aux États-Unis et au
Canada.
Besoin d'aide pour assembler, identifier des pièces, s'informer sur le produit, ou
pour commander des pièces, contactez-nous :
● [email protected]
● 1-800-267-1739
Lundi - Vendredi / 9:00 am - 9:00 pm (Heure de l'Est)
Samedi / 10 am - 6:30 pm (Heure de l'Est)
Dimenche / 11 am - 7pm (Heure de l'Est)
● DHP Services à la Clientèle
12345 Albert Hudon, Suite 100, Montréal, Québec, Canada, H1G 3L1
Précautions
● Ce produit est conçu pour un usage domestique et n'est pas destiné à des fins
commercial.
● AVERTISSEMENT POUR LES JEUNES ENFANTS: Ce produit contient des
petits composants. S'il vous plaît assurez-vous qu'ils sont gardés loin des petits
enfants.
● Ne pas utiliser d'outils électriques pour assembler votre mobilier. Les outils
électriques risquent d'endommager les pièces.
2389679(Azul Velvet),
2389979(VerdeVelvet)
Futon
•Si vous avez besoin d'aide, appelez notre service à la clientèle sans frais.
•Travaillez dans un endroit spacieux et près du lieu où l'unité sera utilisée,
préférablement sur un tapis, ou sur un morceau de l'emballage, afin de
protéger le plancher et le produit.
•Nombre de personnes recommandées pour l'assemblage : 1
(cependant
il est toujours préférable d'être assisté par une personne
supplémentaire).
•Temps d'assemblage estimé : 1 heures .
•Assurez-vous d'avoir bien reçu toutes les pièces. La plupart de celles-ci sont
étiquetées ou estampées sur leur côté non fini.
•Lire attentivement chaque étape avant de débuter. Il est très important que
chaque étape de montage soit exécutée dans le bon ordre, sinon vous risquez
d'éprouver de la difficulté à assembler votre meuble.

FR
T2389679-00
Pièces
Tout dans 1grande boîte !
Avant de jeter les boîtes en carton, assurez-vous qu'elles soient vides. Vérifiez
que vous avez reçu tous les composants nécessaires à l'assemblage en les
comparant avec le tableau des pièces (illustrations disponibles dans la section
en anglais).
Pour des pièces de rechange, visitez www.dhpfurniture.com/fre/replacement-parts
IMPORTANT: La liste des références ci-dessous est propre à votre produit.
Veuillez l'avoir sous la main lorsque vous appelez pour des pièces de rechange.
Quincaillerie
Remarque: Sauf indication contraire dans les instructions, ne pas resserrer
complètement les vis et les boulons, jusqu'à ce que l'assemblage soit
terminé.
Les vis et boulons utilisés durant chaque étape sont illustrés en taille réelle
au coin inférieur droit de la page.
# de paquet :
2389979
(Green Velvet)
2389679
(Blue Velvet)
D
T626330
T624490
T626350
T624490
DESCRIPTION
Bras
Bras
Pied
Pied Central
T626360 T626340
T616390 T616390
ÉTIQUETTE
DES PIÉCES
LISTE DES PIÉCES

FR
Conseils utiles
Limite de Poids:
Lb /
Kg
•Déplacez votre nouveau mobilier avec soin, nous recommandons deux
personnes pour soulever et transporter le mobilier vers son nouvel
emplacement.
•Votre mobilier DHP peut être démonté et réassemblé pour faciliter les
déménagements.
•Pour le nettoyage, utilisez un linge doux et/ou humide. N'UTILISEZ PAS de
produits abrasifs ou chimiques.
Instructions
BC A
6
7
1
Attacher DAB C .
Attacher E2 A
8
Visser manuellement les sur B et C.
9
tel qu'illustré.
tel qu'illustré.
