DHP 5561196 User manual

WARNING
●WARNING FOR YOUNG CHILDREN: This product contains small components. Please ensure that they are kept away from small children. The effective child's age for
the proper use of this item is at the discretion of the parent\caregiver; however, this bed is never to be used by children under the age of 3for safety reasons.
●This product is designed for home use and not intended for commercial use.
●Recommended # of people needed for assembly: 2(however it is always better to have an extra hand). Estimated assembly time is 1.5 hours.
●THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
STOP
DO NOT RETURN TO THE STORE !
If parts are missing or damaged, call our
toll-free customer service line:
1-800-267-1739
or access our website:
www.dhpfurniture.com
5561196
B34556119600 - 024441
Date of Purchase
___ / ___ / ____
Lot Number
_________
Weight Limits:450 Lb / 204 Kg
Hamilton Metal Bed with Wood Posts - Full
Black
X.P. - 1/17/2014
We will gladly ship your replacement parts free of charge.
0 29986 55611 0

Thank you for purchasing from DHP!
For help with assembly, identifying parts, product information or to order parts, please contact us:
1-636-745-1005
(FAX)
Available 24 hours a day,
7 days a week
www.dhpfurniture.com DHP
410E, First Street South,
Wright City,
MO 63390, USA
Attention: Consumer Service.
Read Before Beginning Assembly
●Call our toll free number if you need assistance.
●Work in a spacious area, preferably on a carpet, near where the unit will be used.
●Do not use power tools to assemble your furniture. Power tools may strip or damage the parts.
●Make sure all parts are included. Most parts are labeled or stamped on the raw edge.
●Read each step carefully. It is very important that each step of instruction is performed in the correct order. If these steps are not followed in sequence, assembly
difficulties will occur.
1-800-267-1739
Monday - Friday
8:00 am - 5:00 pm
(Central Time)
Warranty Information
DHP warrants this product to be free from defects in material and workmanship and agrees to remedy any such defect. This warranty covers one year from the date of
original purchase. This is solely limited to the repair or replacement of defective parts and assembly labor is not included.
This warranty does not apply to any product which has been improperly assembled, subjected to misuse or abuse or which has been altered or repaired in any way. Liability
for consequential damages is excluded to the extent exclusion is permitted by law. This warranty gives you specific legal rights and you may also have other rights which
vary from state to state.
To obtain warranty service, purchaser must present original bill of sale. Components repaired or replaced are warranted through the remainder of the original warranty
period only. The defective components will be repaired or replaced without charge, subject to the terms and conditions described above.
Visit www.dhpfurniture.com to view the limited warranty valid in the U.S. and Canada.
2 /23 B34556119600

B34556119600
3 /23

4 /23

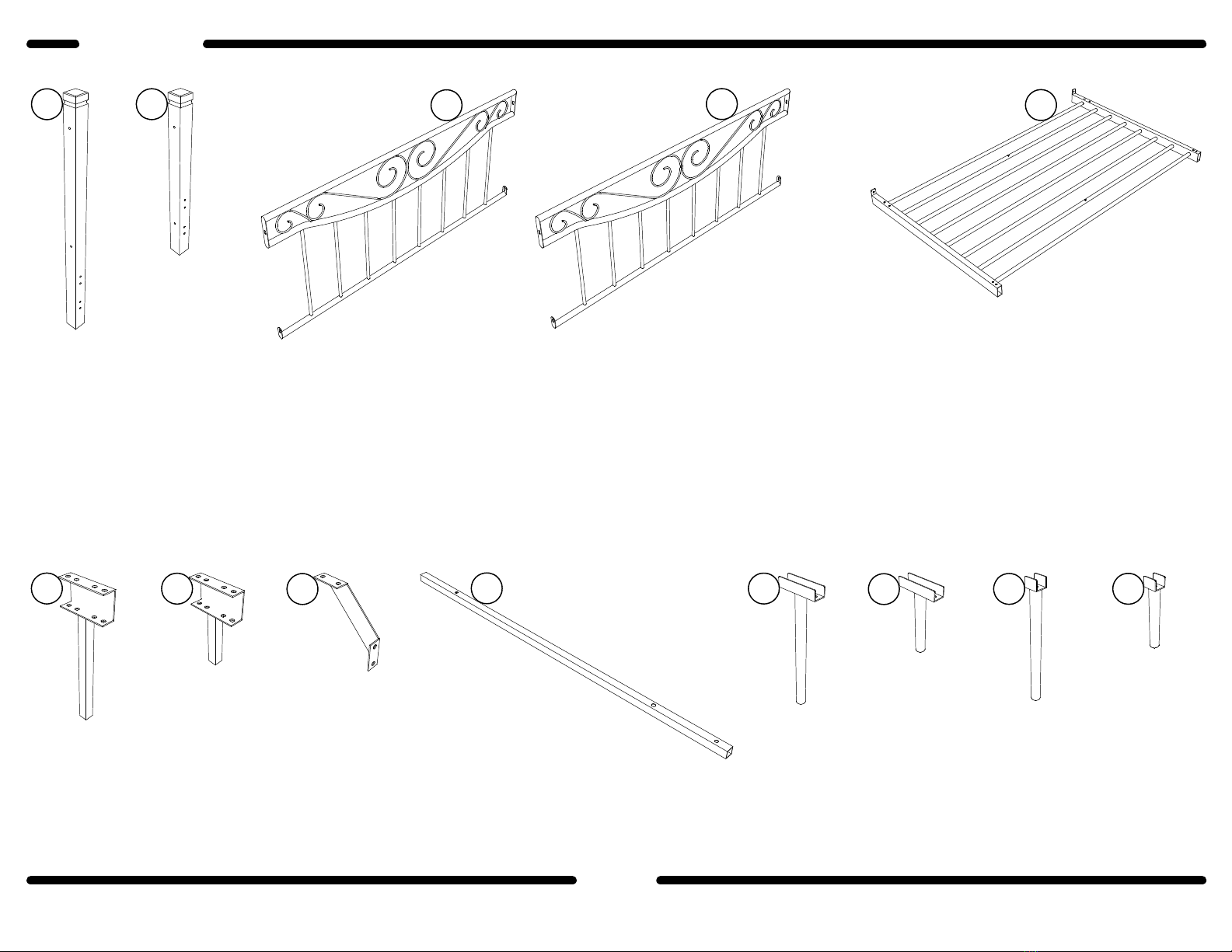

PARTS
B34556119600
FG H
Post 1
T923170
X 2
Post 2
T923180
X 2
Headboard
T923190
X 1
Footboard
T923200
X 1
Middle Leg
T923070
X 2
Middle Leg
T923080
X 2
Bracket
T392800
X 4
Bed Frame
T923210
X 2
A B CD
I J L M
Center Leg 4
T923260
X 2
Center Leg 2
T923240
X 1
Center Leg 1
T923230
X 1
Center Brace
T923220
X 2
K
Center Leg 3
T923250
X 2
E

5 /23
HARDWARE PACK
B34556119600
Hardware Pack#: T5561196-00
Hardware Note: Please do not completely tighten all the hardware, until the entire assembly is complete, unless indicated
otherwise in the step-by-step instructions.
3 6 7
89
BOLT M6 X 80mm
X 4
BOLT M6 X 50mm
X 16
BOLT M6 X 25mm
X 10
JCN NUT M6 X 15mm
X 30
WASHER
X 24
ALLEN KEY M4
X 2
BOLT M6 X 60mm
X 12
BOLT M6 X 45mm
X 2
BOLT M6 X 30mm
X 2
124 5

6 /23 B34556119600
1Attach (C) to (A); Attach (D) to (B) with BOLTS 6.
X 8
6
A
A
B
B
C
D

7 /23 B34556119600
2
X 4
X 4
X 4
X 8
This bed offers you 2 options for the height of the bed foundation. The following instructions will show you how to
assemble the bed foundation to the lower position.
To assemble the bed foundation to a higher postion, please start from Step 6.

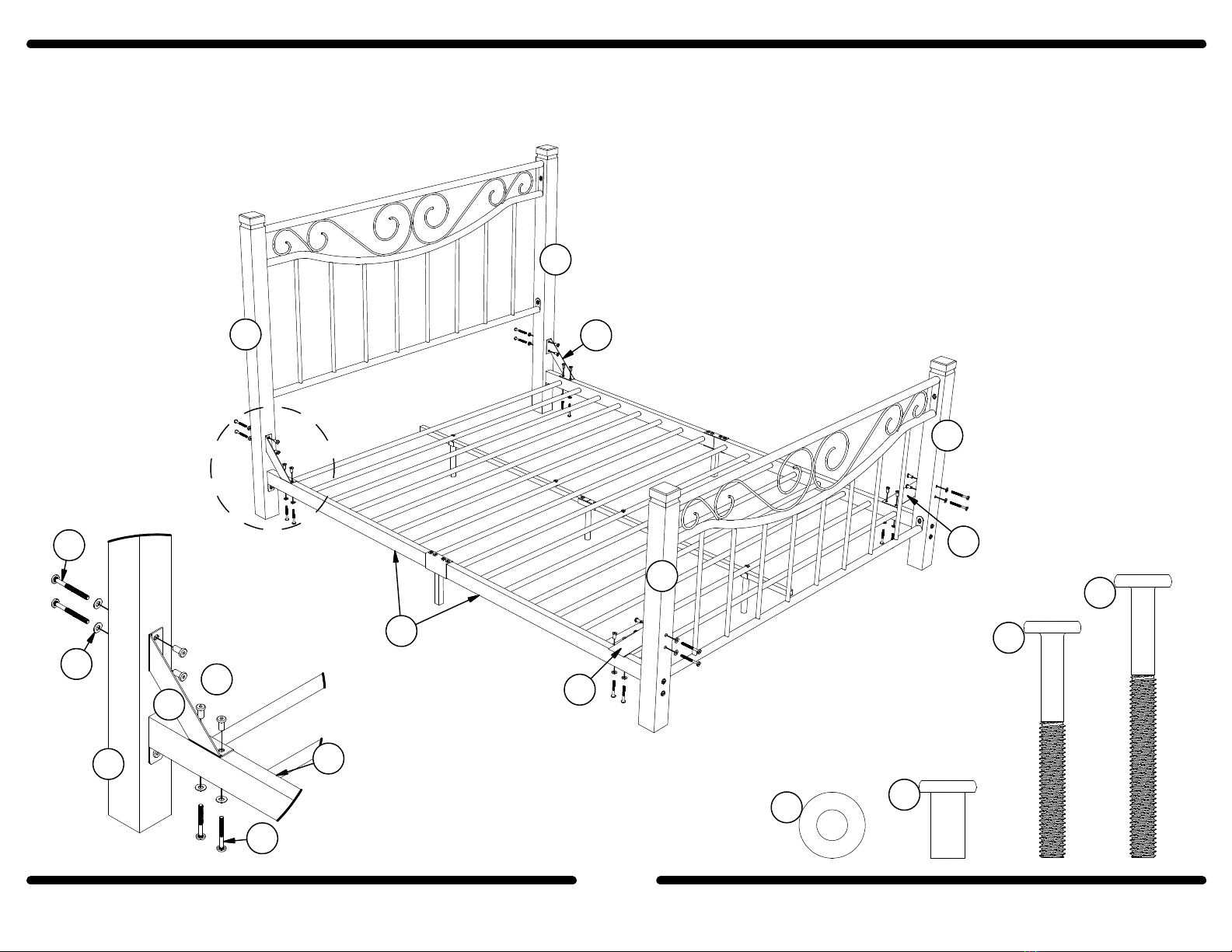

Attach (E) to (A/B) & (G) as shown; Fix (E) & (A/B) with BOLTS 1& 2,WASHERS 8, JCN NUTS 7.
1
2
7
8
1
2
8
A
A
B
B
E
E
G
G
7
B
E

8 /23 B34556119600
3
3
X 8
X 8
7
Fix (G) to (E) with BOLTS 3& JCN NUTS 7.
E
E
G
G

9 /23 B34556119600

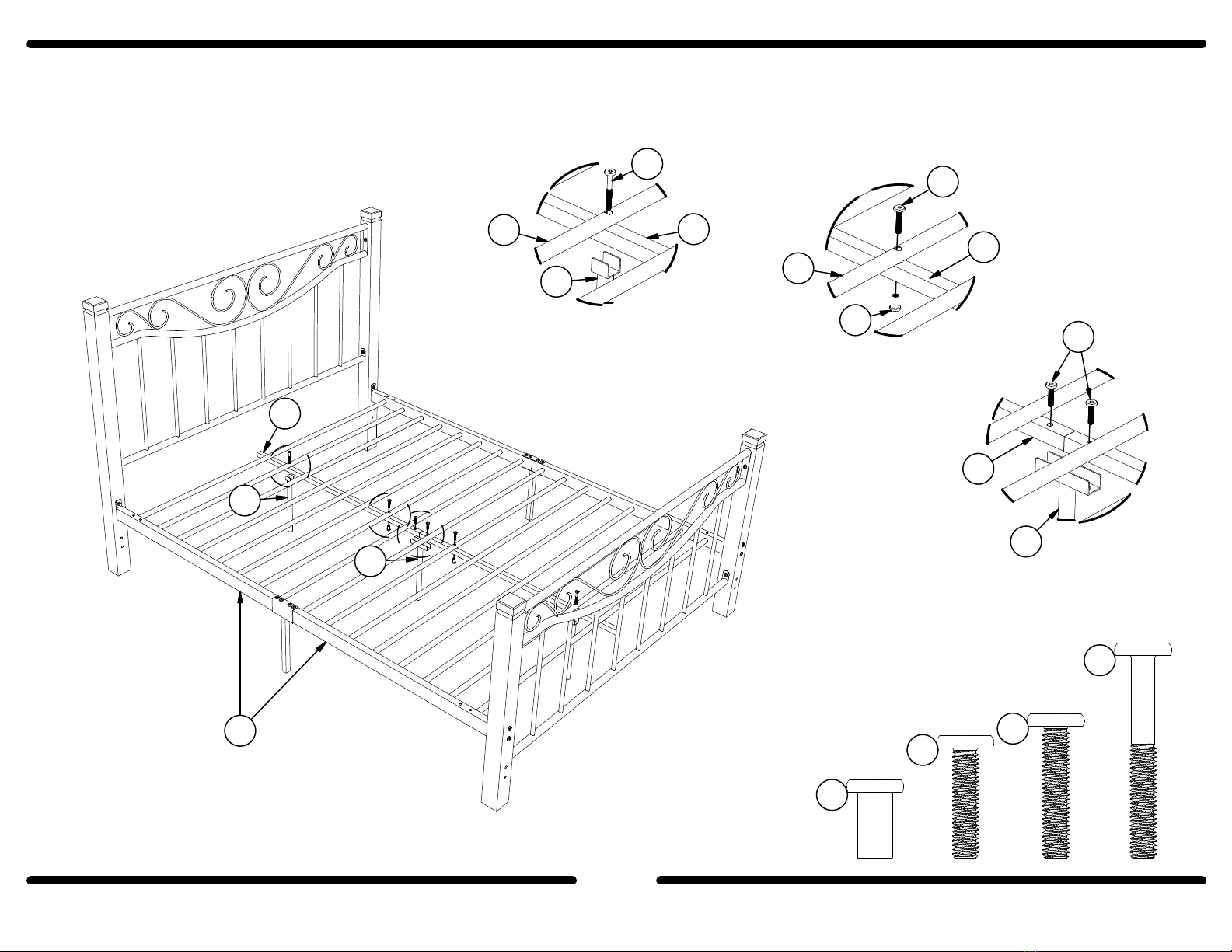

4Attach (M) & (K) to (I) then to (E).
Fixer (M) to (I) & (E) with BOLTS 4; Fixer (I) to (E) with BOLTS 5& JCN NUTS 7; Fixer (K) to (I) with BOLTS 6.
I
K
M
E
4
X 2X 2
X 2
X 2
5
6
7
4.1 4.2
4.3
M
5
6
7
I
I
I
K
EE

10 /23 B34556119600
5
X 8
X 16X 16
3
7
8

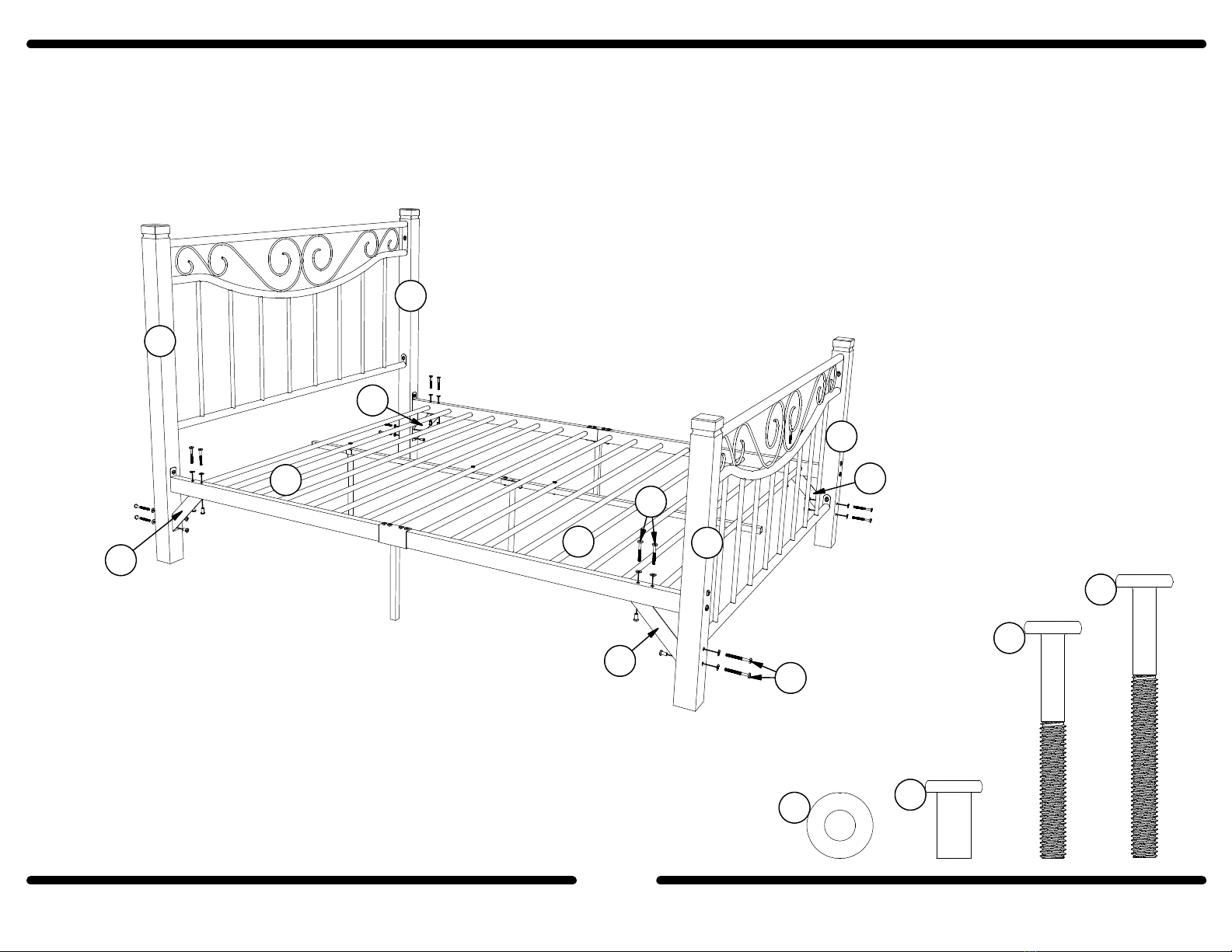

Attach (H) to (A/B) with BOLTS 2, JCN NUTS 7& WASHERS 8;
Then fix (H) to (E) with BOLTS 3, JCN NUTS 7& WASHERS 8.
X 8
2
2
87
A
H
E
A
A
B
B
E
H
H
H
3

11 /23 B34556119600
6
X 4
X 4
X 4

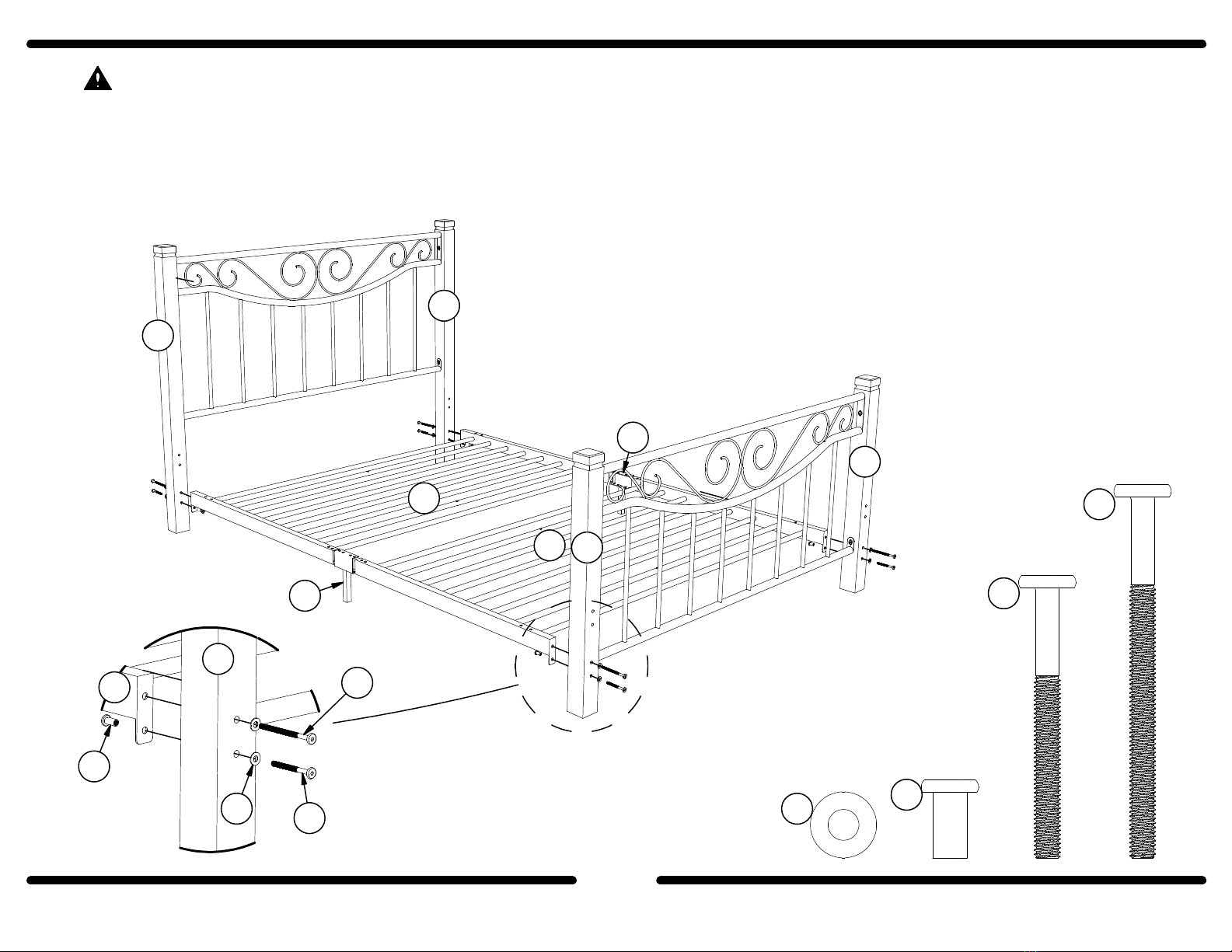

Attach (E) to (A/B) & (F) as shown; Fix (E) & (A/B) with BOLTS 1& 2,WASHERS 8, JCN NUTS 7.
7
The following instructions will show you how to assemble the bed to get a higher foundation.
X 8
8
1
2
8
1
2
E
E
A
A
B
B
B
F
F
E
7

12 /23 B34556119600
7
X 8
Fix (E) to (F) with BOLTS 3& JCN NUTS 7.
X 8
3
7
E
E
F
F

13 /23 B34556119600
4
5
6
7
X 2X 2X 2X 2
Attach (L) & (J) to (I) then to (E).
Fixer (L) to (I) & (E) with BOLTS 4; Fixer (I) to (E) with BOLTS 5& JCN NUTS 7; Fixer (J) to (I) with BOLTS 6.
8
8.1 8.2
8.3
L
J
E
I
I
E
5
I
E
76
I
J
L
4

14 /23 B34556119600
Attach (H) to (A/B) with BOLTS 2, JCN NUTS 7& WASHERS 8;
Then Fix (H) to (E) with BOLTS 3, JCN NUTS 7& WASHERS 8.
9
3
7
8
X 8X 16X 16
H
H
H
H
E
E
X 8
2
A
A
B
B
2
3

15 /23
HELPFUL HINTS
B34556119600
●Please ensure all hardware is properly tighten, prior to
using!
●The mattress platform is designed to support a mattress
without the need for a posture board or box spring.
●Use only a Twin Mattress which is 75" long and 54"
wide.
●Move your new furniture carefully, with two people
lifting and carrying the unit to it's new location.
●Never push, drag or pull your furniture (especially on
carpet).
●Your DHP furniture can be disassembled and
reassembled to move.
●Clean the product with a soft cloth. DO NOT use harsh
chemicals or abrasive cleaners.

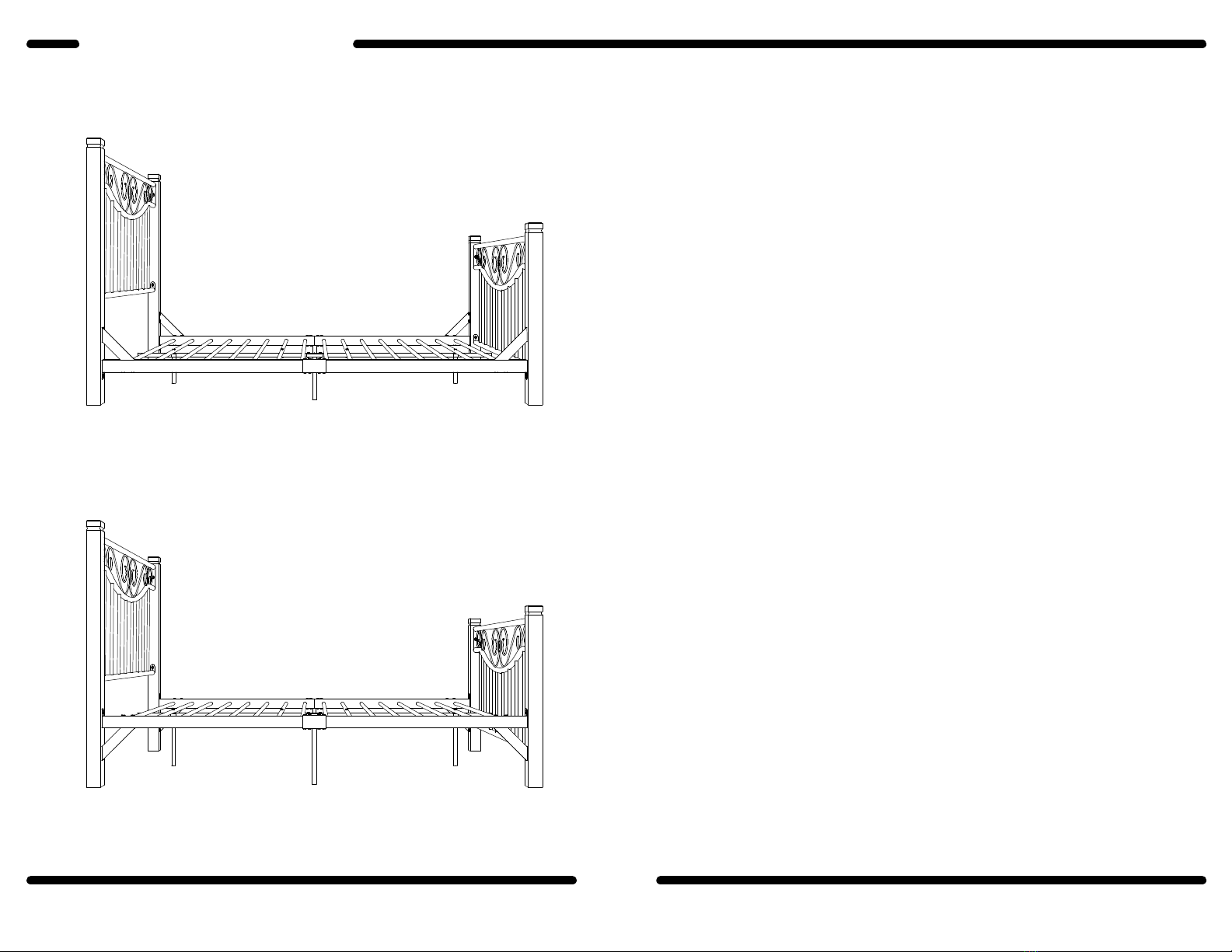

Lower Foundation:
Higher Foundation:

16 /23 B34556119600 - 024441
ALTO NO LO REGRESE A LA TIENDA !
Si le faltan piezas o las que se incluyen están dañadas, llame al numero gratuito de servicio al cliente: 1-800-267-1739; O visite nuestra página de
Internet: www.dhpfurniture.com
Con mucho gusto le enviaremos sus piezas de reeemplazo sin cargo extra.
REGISTRA TU PRODUCTO Y ENTRA A GANAR!
Al registrar tu producto con nosotros entrarás automáticamente a nuestro concurso trimestral con la oportunidad de ganar premios increíbles.
Beneficios:
Con tan sólo tomarte unos minutos en registrar tu producto y mejorar tu experiencia con DHP puedes obtener:
●Información exclusiva sobre nuevos productos
●Ofertas y promociones
●Consejos útiles sobre cómo utilizar al máximo su producto
Registra tu producto y descubra cual es el premio en este cuatrimestre!
Como registrarse:
Escanea el Código QR o visítanos en www.dhpfurniture.com/eng/register
Síguenos en:
www.facebook.com/DorelHomeProducts www.twitter.com/DHPfurniture www.pinterest.com/dhpfurniture
para facilitar el acceso a información actualizada sobre tendencias, nuevos productos, concursos y promociones de DHP.
Gracias por comprar un producto DHP. Esperamos que éste le proporcione muchos años de servicio.
Nota: El producto debe ser registrado dentro del mismo cuatrimestre en que se realiza la compra. Visite www.dhpfurniture.com/eng/register para mas detalles acerca de
este concurso.
B34556119600 Límites Peso: 450 Lb / 204 Kg
Fecha de compra __/__/__ Número de lote ______
ADVERTENCIA
●ADVERTENCIA PARA NIÑOS PEQUENOS : Este producto contiene componentes pequeños. Asegúrese de mantener las partes fuera de su alcance. La edad mínima de
uso de este producto en un menor queda a discreción de los padres/tutores; sin embargo, esta cama nunca debe ser utilizada por niños menores de 3 anos por razones de
seguridad.
●Este producto esta diseñado para uso domestico y no para uso comercial.
●El número de personas recomendadas para el montaje de este producto es: 2 (sin embargo es recomendable contar con ayuda adicional). Tiempo estimado de
ensamble es 1,5 horas.
●ESTE INSTRUCTIVO CONTIENE INFORMACION IMPORTANTE DE SEGURIDAD. POR FAVOR LEA Y GUARDE PARA SU REFERENCIA FUTURA.

17 /23 B34556119600
PÁGINA 04
(A) Poste 1 : T923170 (B) Poste 2: T923180 (C) Cabecera: T923190 (D) Pie de la Cama: T923200 (E) Marco de Cama: T923210 (F) Pata Media:
T923070 (G) Pata Media: T923080 (H) Soporte: T392800 (I) Armazón central: T923220 (J) Pata Central 1: T923230 (K) Pata Central 2:
T923240 (L) Pata Central 3: T923250 (M) Pata Central 4: T923260
PÁGINA 05
(1) TORNILLO M6 X 80mm (2) TORNILLO M6 X 60mm (3) TORNILLO M6 X 50mm (4) TORNILLO M6 X 45mm (5) TORNILLO M6 X 30mm
(6) TORNILLO M6 X 25mm (7) TUERCA JCN M6 X 15mm (8) ARANDELA (9) LLAVE ALLEN M4
Paquete de Componentes: T5561196-00 Nota de Componentes: Por favor no apriete completamente las piezas hasta que el ensamblaje sea completado, a
menos de que se indique específicamente en las indicaciones paso a paso.
PÁGINA 06
Una (C) en (A); Una (D) en (B) con TORNILLO 6.
PÁGINA 07
Esta cama le ofrece dos posiciones de altura en la base deseada de su cama. Las instrucciones siguientes le muestran como ensamblar la base de la cama en su posición
baja. Para ensamblar la base de la cama en la posición mas alta, por favor comience desde el Paso 6.
Una (E) a (A/B) y (G) como se muestra; Fije (E) & (A/B) con TORNILLOS 1y 2, ARANDELA 8, TUERCA JCN 4.
PÁGINA 08
Fije (G) a (E) con TORNILLOS 3y TUERCAS JCN 7.
PÁGINA 09
Una (M) y (K) a (I) y (E). Fije (M) a (I) y (E) con TORNILLOS 4; Fije (I) a (E) con TORNILLOS 5y TUERCAS JCN 7; Fije (K) a (I) con TORNILLOS 6.
PÁGINA 10
Una (H) a (A/B) con TORNILLOS 2, TUERCAS JCN 7y ARANDELAS 8.
Fije (H) a (E) con TORNILLOS 3, TUERCAS JCN 7y ARANDELAS 8.
PÁGINA 11
Paso 6: Las instrucciones siguientes le muestran como ensamblar la cama con una base mas alta.
Una (E) a (A/B) & (F) como se muestra; Fije (E) & (A/B) con TORNILLOS 1y 2, ARANDELAS 8, TUERCAS 7.
PÁGINA 12
Fije (E) a (F) con TORNILLOS 3y TURECAS JCN 7.
PÁGINA 13
Una (L) y (J) a (I) y (E). Fije (L) a (I) y (E) con TORNILLOS 4; Fije (I) a (E) con TORNILLOS 5y TUERCAS JCN 7; Fije (J) a (I) con TORNILLOS 6.
PÁGINA 14
Una (H) a (A/B) con TORNILLOS 2, TUERCAS JCN 7y ARANDELAS 8.
Fije (H) a (E) con TORNILLOS 3, TUERCAS JCN 7y ARANDELAS 8.

18 /23 B34556119600
PÁGINA 15
●Por favor asegúrese que todas las partes estén apretadas correctamente antes de usar!
●La plataforma de base esta diseñada para soportar un colchón sin la necesidad de un marco de postura o un box sprint.
●Utilice únicamente un colchón individual de 75" de largo y 54" de ancho.
●Nunca empuje, arrastre o jale su mueble (especialmente sobre alfombra).
●Su mueble DHP puede ser desarmado y rearmado en caso de mudanza.
●Limpie su producto con una tela suave. NO utilice químicos o limpiadores fuertes o abrasivos.

Gracias por su compra DHP!
Para solicitar ayuda con el ensamblaje, identificación de partes, información de producto o simplemente ordenar otras partes, por favor contáctenos:
1-636-745-1005
(FAX)
Disponible las 24 horas,
7 días a la semana
www.dhpfurniture.com DHP
410E, First Street South,
Wright City,
MO 63390, USA
Atención: Servicio al Cliente
Lea Antes de Comenzar a Ensamblar
●Llame nuestro numero gratuito si necesita asistencia.
●Trabaje en un área espaciosa, preferiblemente en alfombra cerca donde será utilizado su producto.
●No utilice herramientas electicas para ensamblar su mueble. Este tipo de herramienta pude rasgar o dañar las partes.
●Asegúrese que todas las partes estén incluidas. La mayoría de las partes están etiquetadas o selladas en los bordes.
●Lea cada paso cuidadosamente. Es muy importante que cada paso de las instrucciones sea realizado en el orden correcto. Si estos pasos no se sigue en secuencia,
pueden ocurrir dificultades de ensamblado.
1-800-267-1739
Lunes - Viernes
8:00 am - 5:00 pm
(Hora Central)
Información de Garantía
DHP garantiza este producto como este libre de defectos en material y construcción comprometiéndose a corregirlos en caso de ser hallados. Esta garantía es valida por un
año a partir de la fecha de compra original. Esto se limita únicamente a la reparación o reemplazo de partes defectuosas (no incluyendo la mano de obra).
Esta garantía no aplica en productos que han sido ensamblados incorrectamente, sujetos a algún tipo de maltrato o abuso, alteración o reparación. Responsabilidad por
daños consecuentes está excluida en la medida de exclusión permitida por la ley. Esta garantía le brinda derechos legales e igualmente es posible que usted tenga otros
derechos, lo cual puede variar de Estado a Estado.
Para obtener el servicio de garantía, su compra debe ser presentada con factura original de venta. Componentes reparados o reemplazados están garantizados durante el
periodo de su garantía original. Las partes defectuosas serán reparadas o reemplazadas sin cargo extra y sujetas a los términos y condiciones descritos anteriormente.
Visite www.dhpfurniture.com para ver la garantía limitada válida en E.U. y Canadá.
19 /23 B34556119600

20 /23 B34556119600 - 024441
ATTENTION NE RETOURNEZ PAS AU MAGASIN !
Si une pièce est manquante ou endommagée, appelez notre ligne sans frais du Service à la Clientèle: 1-800-267-1739;Ou visitez notre site
web: www.dhpfurniture.com.
Nous vous expédierons avec plaisir vos pièces de remplacement gratuitement.
ENREGISTREZ VOTRE PRODUIT ET PARTICIPEZ POUR GAGNER!
En enregistrant votre produit chez nous, vous êtes automatiquement inscrit dans notre concours trimestriel avec la chance de gagner des prix incroyables.
Avantages:
Vous pouvez améliorer votre expérience avec DHP en prenant quelques minutes pour enregistrer votre produit et vous obtiendrez:
●Des informations exclusives sur les nouveaux produits
●Offres et promotions
●Des conseils utiles sur la façon d'utiliser le plus de votre produit
Enregistrez votre produit pour savoir le prix du semestre!
Comment s'inscrire:
Scannez le code QR ou visitez-nous au www.dhpfurniture.com/eng/registrer
Suivez-nous sur:
www.facebook.com/DorelHomeProducts www.twitter.com/DHPfurniture www.pinterest.com/dhpfurniture
pour faciliter l'accès à l'information à jour sur les tendances, les nouveaux produits, les concours et les promotions des informations DHP.
Merci d'avoir acheté un produit de DHP. Nous espérons que cela donnera de nombreuses années de service.
Remarque: Le produit doit être enregistré dans le même semestre où l'achat est effectué. Visitez www.dhpfurniture.com/eng/registrer pour plus de détails sur ce
concours.
B34556119600 Limites de poids: 450 Lb / 204 Kg
Date d'achat ___ / ___ / ___ Numero De Lot _________
ADVERTISSEMENT
●AVERTISSEMENT POUR LES JEUNES ENFANTS: Ce produit contient des petits composants. S'il vous plaît assurez-vous qu'ils sont gardés loin des petits enfants. L'âge
de l'enfant pour une utilisation appropriée du lit est à la discrétion du parent ou soignant. Cependant, ce lit ne doit jamais être utilisé par des enfants de moins de 3 ans
pour des raisons de sécurité.
●Ce produit est conçu pour un usage domestique et n'est pas destiné à des fins commercial.
●Nombre de personnes recommandé pour l'assemblage: 2 (cependant il vaut mieux toujours d'avoir une main supplémentaire). Le temps d'assemblage estimé est de 1,5
heures.
●CE FEUILLET CONTIENT DES INFORMATIONS DE SÉCURITÉ IMPORTANTES. S'IL VOUS PLAÎT LIRE ET CONSERVER POUR RÉFÉRENCE ULTÉRIEURE.
