DHP Signature Sleep Luxury Folding Bed User manual

4051419
B34405141900 - 221640
Date of Purchase
Signature Sleep Luxury Folding Bed
Lot Number
Thank you for purchasing from DHP!
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY
INFORMATION. PLEASE READ ANDKEEP FOR FUTURE REFERENCE.
1
N.C. - 10/08/2015
©2014 Dorel Home Products All Rights Reserved
DO NOT RETURN TO THE STORE !
If parts are missing or damaged, we will gladly ship your
replacement parts free of charge.
Visit www.dhpfurniture.com/eng/support-home
or call Toll-Free 1-800-267-1739

2
B34405141900
[email protected]
1-800-267-1739
Monday - Friday, 9:00 am - 5:00 pm (Eastern Time)
DHP
410E, First Street South, Wright City, MO 63390, USA
Attention: Consumer Service.
●Call our toll free number if you need assistance.
●Work in a spacious area and near where the unit will be used, preferably on a
carpet, or use a piece of the cardboard packaging to protect your floor and product.
●Recommended # of people needed for assembly: 2(however it is always better
to have an extra hand). Estimated assembly time is 0.5 hours.
●Make sure all parts are included. Most parts are labeled or stamped on the raw
edge.
●Read each step carefully. It is very important that each step of the instructions is
performed in the correct order. If these steps are not followed in sequence,
assembly difficulties will occur.
Warranty Information
DHP warrants this product to be free from defects in material and workmanship and
agrees to remedy any such defect. This warranty covers one year from the date of
original purchase. This is solely limited to the repair or replacement of defective
parts and assembly labor is not included.
This warranty does not apply to any product which has been improperly assembled,
subjected to misuse or abuse or which has been altered or repaired in any way.
Liability for consequential damages is excluded to the extent exclusion is permitted
by law. This warranty gives you specific legal rights and you may also have other
rights which vary from state to state.
To obtain warranty service, purchaser must present original bill of sale. Components
repaired or replaced are warranted through the remainder of the original warranty
period only. The defective components will be repaired or replaced without charge,
subject to the terms and conditions described above.
Visit www.dhpfurniture.com to view the limited warranty valid in the U.S. and
Canada.
Contact Us!
For help with assembly, identifying parts, product information or to order parts,
please contact us:
●This product is designed for home use and not intended for commercial use.
●This product contains small components. Please ensure that they are kept away
from small children.
●Do not use power tools to assemble your furniture. Power tools may strip or
damage the parts.
Caution
Read Before Beginning Assembly

3
B34405141900

4
Parts
B34405141900
This item is packed in 1box!
Before you throw the package, please use the
Check Box to identify the parts and ensure that
you have all the parts needed for the assembly.
Bed Frame
X 1
A
B
CDE
Bed Mattress
X 1
Casters
T930910
X 4
Leg Cap
T393360
X 4
Replacement Parts, Visit www.dhpfurniture.com/eng/support-home
Leg Cross Bar
T930900
X 2
Protector Cover
T933950
X 1

5
B34405141900
Hardware Pack
Hardware Pack #: T4051419-00
Hardware Note:
Please do not completely tighten all the hardware,
until the entire assembly is completed, unless
otherwise indicated in the step-by-step
instructions.
1234
1/4" x 1-3/8"
X 2
X 2 X 4
X 1

6
IM#

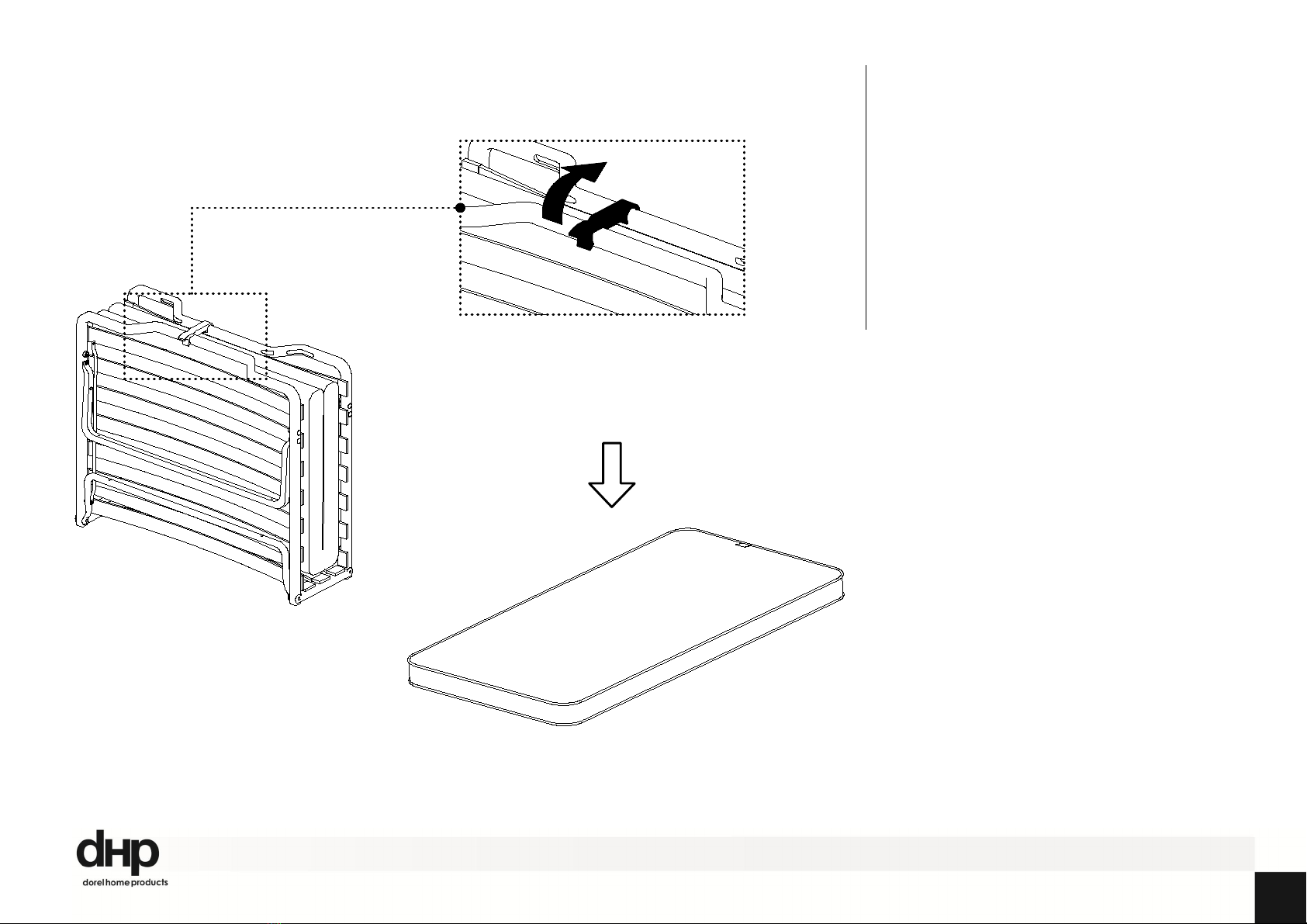

Step 1
Open clip lock bar, put MATTRESS (B)
aside and remove hardware pack. Then
lock frame again with clip lock bar.

7
B34405141900

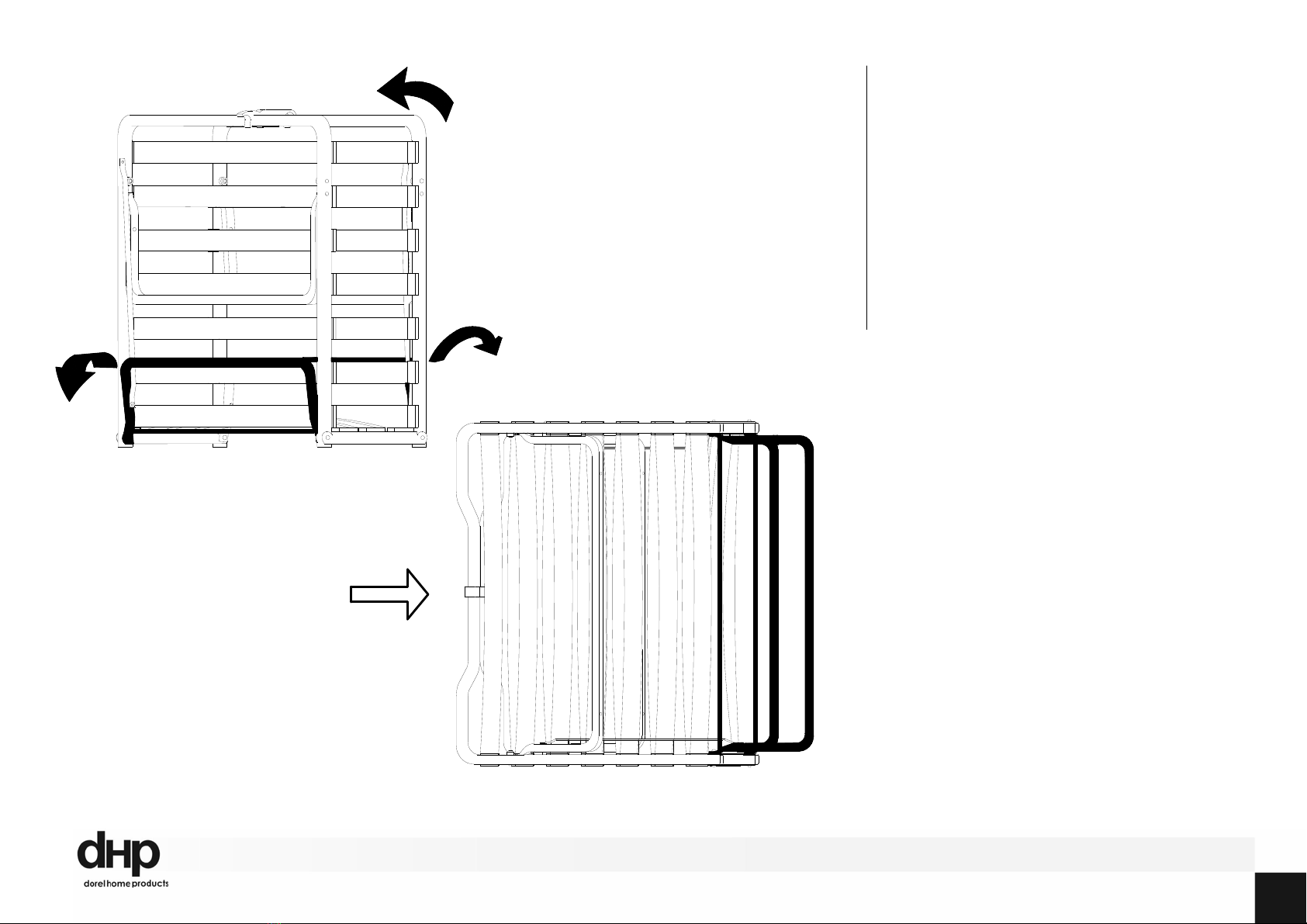

Step 2
Placed folded bed on its side and extend the
two center legs. As illustrated.

8
B34405141900

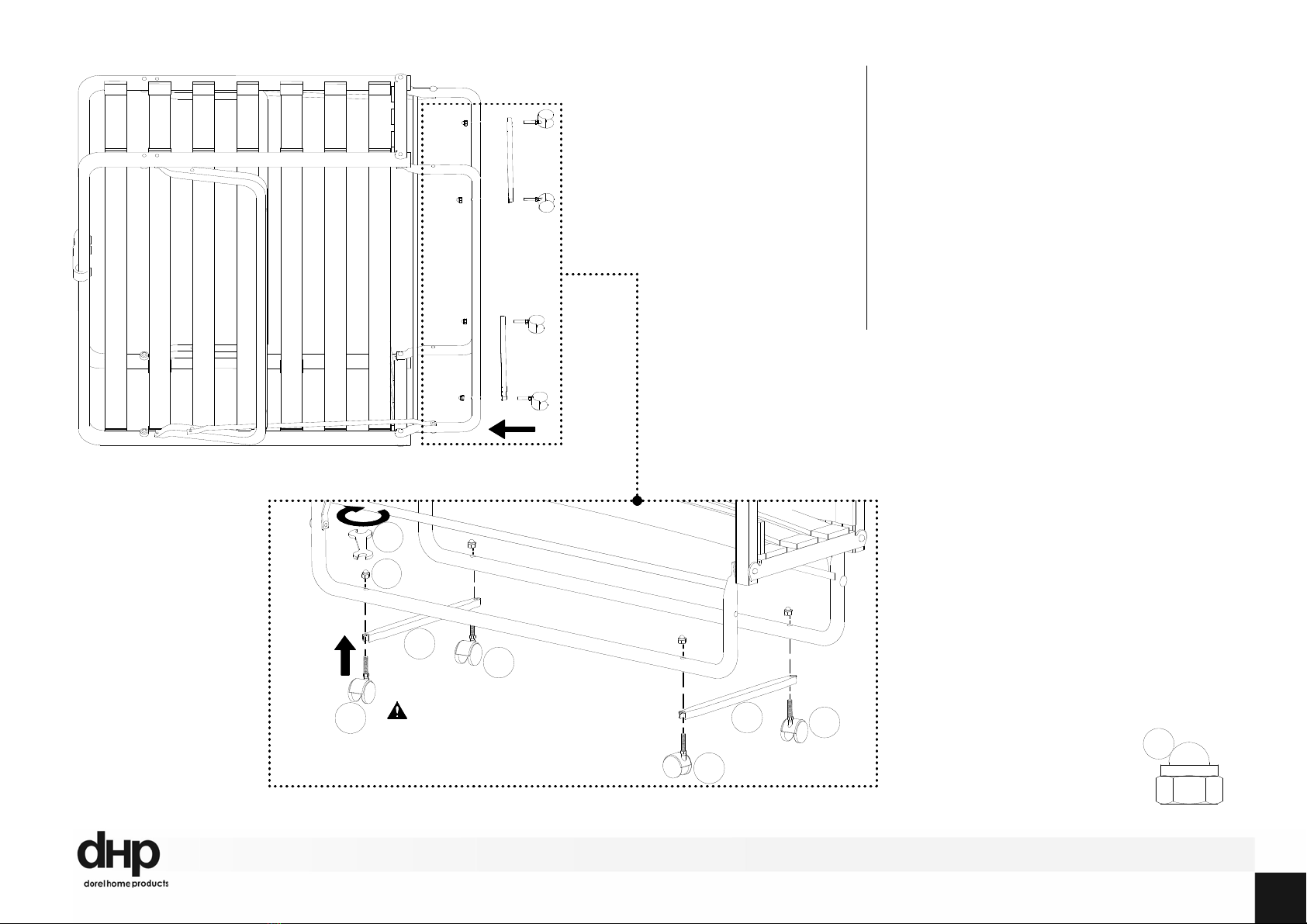

Step 3
With the folded bed on its side, place flat
side of LEG CROSS BAR (D) X2 across the
center legs aligning holes of cross bar with
underside legs, asillustrated. Insert
CASTERS (C) X4 up through cross bar and
the leg. Secure with NUTS 3and tighten
with wrench key 4.
D
3
4
D
C
C
C
C
X 4
3
Cross bar must be positioned between
caster and leg with flat side facing up.

9
B34405141900

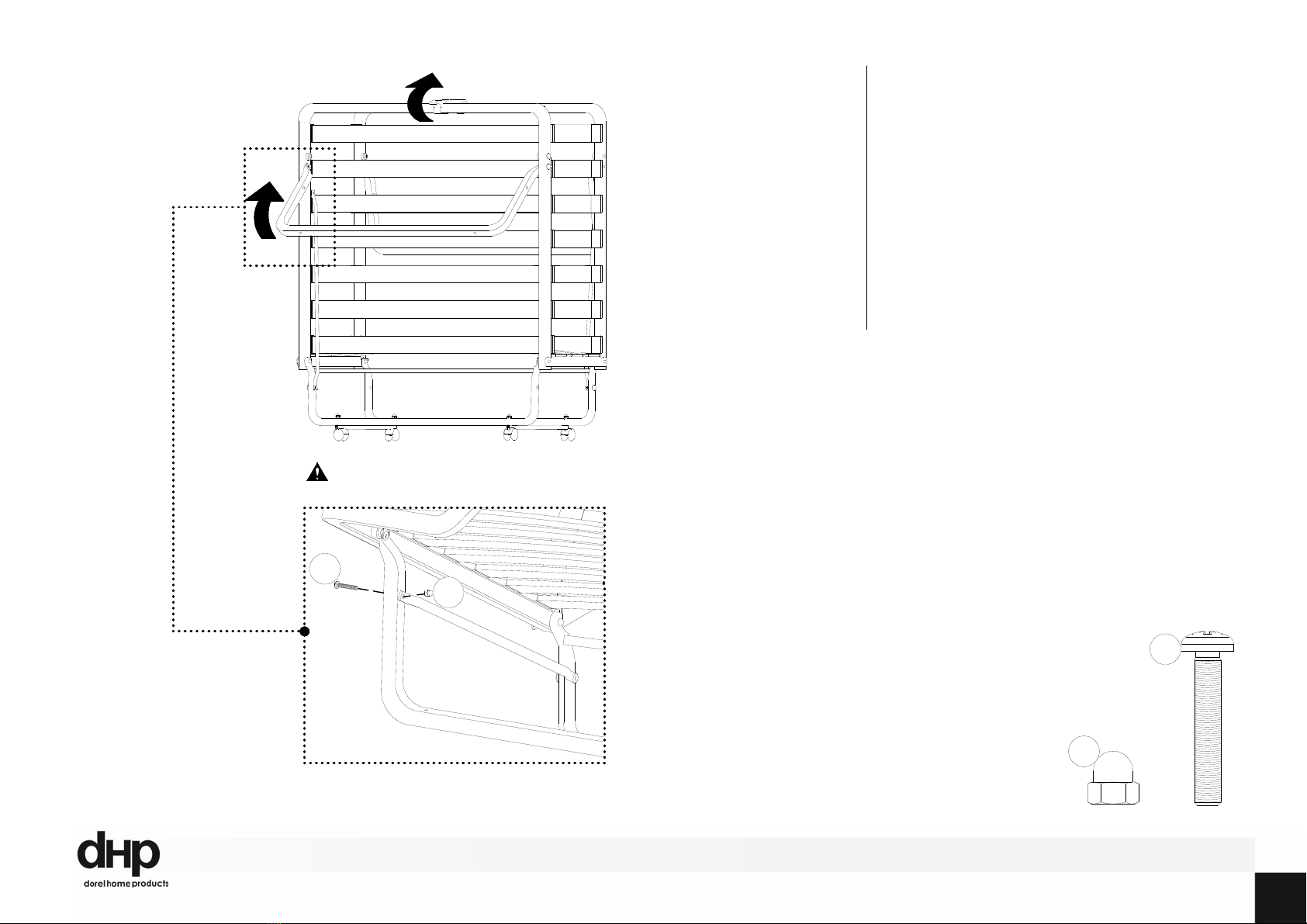

Step 4
Release click lock bar, carefully unfold one
side of the bed until the bed retention bar
hole aligns with the corresponding
extended outer leg hole. Secure with BOLT
1 and CAP NUT 2. Repeat for the opposite
side.
1
2
X 2 X 2
1
2
Please note that bed must be partially
unfolded for the holes to align.

10
B34405141900
Step 5
Stand bed upright and attach the plastic CAP
LEGS (E)X 4 by inserting them into the holes
in each outer leg.
E
E
E
E
E

11

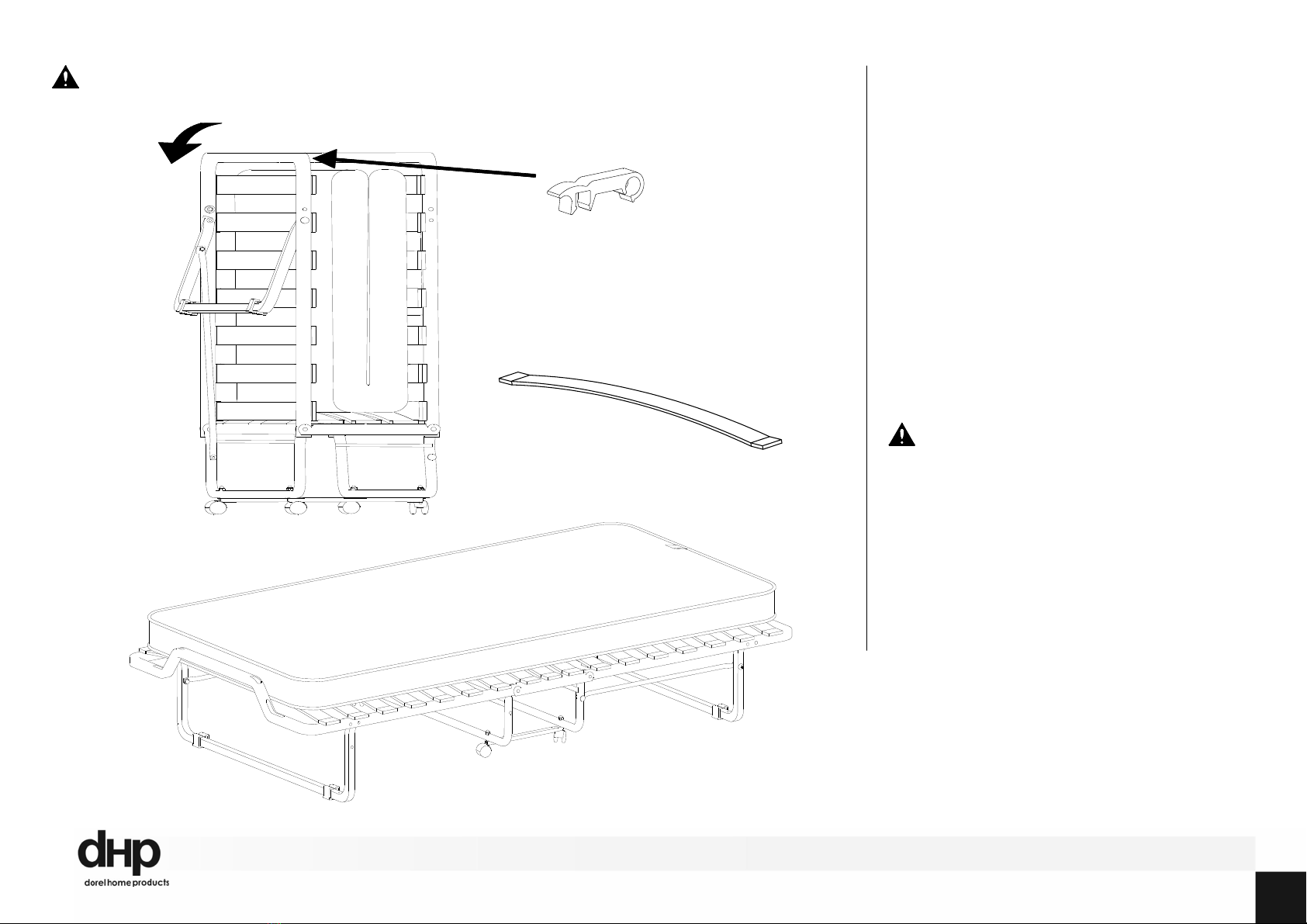

Helpful Hints
B34405141900
●Move your new furniture carefully, with two people
lifting and carrying the unit to its new location.
●Your DHP furniture can be disassembled and
reassembled to move.
●To clean, use a soft or slightly damp cloth, then
wipe with a clean, dry cloth. DO NOT USE harsh
chemicals or abrasive cleaners.
●Handles must be held firmly when operating to
prevent bed from opening too rapidly.
●To operate bed, hold both handles firmly, release
clip lock bar. Gently lower one side to the floor,
repeat for opposite side.
●To close simply fold and secure with clip lock bar.
●Some parts have been pre-assembled for this
item. They are illustrated on this page and available
for replacement.
WARNINGS:
For safety reasons and to prevent injuries:
●This bed is not intended for use by children under 4
years old.
●Prohibit jumping and horseplay onthis bed.
●Please do not place hands near hinges when
operating the bed.
●Get rid of the bag and any other packaging
materials immediately after removing the product. Do
not reuse this bag. To avoid danger of suffocation,
keep this bag away from babies and children. Do not
use in cribs, beds, carriages or play pens. The thin film
may cling to the nose and mouth and prevent
breathing. THIS BAG IS NOT A TOY.
Helpful Hints
Weight Limit: 225 Lb / 102 Kg
Wood Slats with
plastic end caps
T930920
Click Lock Bar
T933960

B34405141900-221640
4051419
Signature Sleep Luxury Folding Guest Bed
Fecha de compra Número de lote ESTE INSTRUCTIVO CONTIENE INFORMACION IMPORTANTE DE
SEGURIDAD. POR FAVOR LEA Y GUARDE PARA SU REFERENCIA FUTURA.
ES
●Información exclusiva sobre nuevos productos
●Ofertas y promociones
●Consejos útiles sobre cómo utilizar al máximo tu producto
¡Registra tu producto y descubre cual es el premio para este trimestre!
Como registrarse:
Escanea el Código QR o visítanos en www.dhpfurniture.com/eng/register
Síguenos en: www.facebook.com/DorelHomeProducts |
www.twitter.com/DHPfurniture | www.pinterest.com/dhpfurniture para tener acceso a
información actualizada sobre tendencias, nuevos productos, concursos y
promociones de DHP.
Gracias por comprar un producto DHP. Esperamos que este le proporcione muchos
años de servicio.
Nota: El producto debe ser registrado en elmismo trimestre en elque se realiza la
compra. Visite www.dhpfurniture.com/eng/register para más detalles acerca de este
concurso.
Gracias por su compra DHP!
¡Registra tu producto y participa para ganar!
Al registrar tu producto con nosotros participarás automáticamente en nuestro
concurso trimestral con laoportunidad de ganar increíbles premios.
Beneficios:
Con tan sólo tomarte unos minutos para registrar tu producto y mejorar tu
experiencia con DHP puedes obtener:
Garantía
DHP garantiza que este producto está libre de defectos de material y de fabricación,
comprometiéndose a corregirlos en caso de ser hallados. Esta garantía es válida por
un año a partir de la fecha de compra original. Esta se limita únicamente ala
reparación o reemplazo de partes defectuosas (no incluye la mano de obra).
Esta garantía no aplica para productos que hayan sido ensamblados incorrectamente,
sujetos a algún tipo de maltrato o abuso, alteración o reparación. Responsabilidad por
daños consecuentes está excluida enla medida de exclusión permitida por la ley.
Esta garantía le brinda derechos legales e igualmente es posible que usted tenga
otros derechos, los cuales pueden variar de Estado a Estado.
Para obtener el servicio de garantía, debe presentar la factura original de su compra.
Los componentes reparados o reemplazados están garantizados durante el periodo
original dela garantía. Las partes defectuosas serán reparadas oreemplazadas sin
cargo extra y sujetas a los términos y condiciones descritos anteriormente.
Visite www.dhpfurniture.com para ver la garantía limitada válida en E.U. y Canadá.
Contáctenos!
Para solicitar ayuda conelensamblaje, identificación de partes, información del
producto o simplemente ordenar otras partes, diríjase a:
NO LO REGRESE A LA TIENDA !
Si le faltan piezas o las que se incluyen están dañadas, con
mucho gusto le enviaremos sus piezas de reemplazo sin
cargo extra.
Visite www.dhpfurniture.com/spa/support-home
ollame gratis al 1-800-267-1739
●[email protected]
●
●
1-800-267-1739 / Lunes - Viernes / 9:00 am - 5:00 pm (hora del este)
DHP / 410E, First Street South, Wright City MO 63390, USA
Attention: Consumer Service.

ES
Lea antes de comenzar a ensamblar
B34405141900
Precauciones
●Llame a nuestro número gratuito sinecesita asistencia.
●Trabaje en un área espaciosa ycerca de donde suproducto será utilizado,
preferiblemente sobre una alfombra o utilice elcartón del empaque para proteger su
piso y su producto.
●El número depersonas recomendadas para elmontaje de este producto es: 2
(sin embargo es recomendable contar con ayuda adicional). Tiempo estimado de
ensamble es0.5 horas.
●Asegúrese de que todas laspartes están incluidas. La mayoría de las partes
están etiquetadas o selladas en los bordes.
●Lea cada paso cuidadosamente. Es muy importante quecada paso de las
instrucciones sea realizado en el orden correcto. Si estos pasos no se siguen en
secuencia, pueden ocurrir dificultades durante elensamblado.
●Este producto estádiseñado para uso doméstico y no para uso comercial.
●ADVERTENCIA PARA NIÑOS PEQUEÑOS - Este producto contiene
componentes pequeños. Por favor asegúrese deque las piezas estén fuera del
alcance de los niños.
●No utilice herramientas eléctricas para ensamblar su mueble. Este tipo de
herramientas pueden rasgar o dañar las partes.
(A)
(B)
(C)
(D)
Paquete de componentes
Paquete de componentes #:T4051419-00
Nota: Por favor no apriete completamente las piezas hasta que el
ensamblaje sea completado, a menos de que se indique específicamente en
las instrucciones de paso a paso.
Todo se incluye en 1 caja grande!
Antes de tirar este paquete, por favor utilice la Casilla de Verificación
para identificar sus partes y garantizar que cuenta con todas las piezas
necesarias para el ensamblaje.
Marco de la cama
Colchón
Ruedas: T930910
Barras de conexión: T930900
Protector deplástico: T393360
Partes
Piezas de reemplazo, visite www.dhpfurniture.com/spa/support-home
(E)

ES
B34405141900
Límites de peso: 225 Lb / 102 Kg
Consejos útiles
●Mueva sus muebles nuevos con cuidado, se requiere de dospersonas para
levantar y trasladar su producto a su nueva ubicación.
●Sus muebles DHP se pueden desmontar yvolver aensamblar en caso de
mudanza.
●Limpie el producto con un paño suave. NO utilice productos químicos o
abrasivos de limpieza.
●Las manijas deben ser sujetadas firmemente cuando se abra la cama para evitar
que esta se abra de forma brusca.
●Para abrir la cama, sujeteambas manijas firmemente, abra el seguro del marco
de la cama ylentamente extienda unlado delacama hasta el suelo. Repita el
mismo procedimiento para el lado opuesto.
●Para cerrar lacama, simplemente doble la cama ycoloque el seguro del marco
de la cama.
●Ciertas piezas han sido pre-ensambladas en este producto. Ellas son ilustradas
en esta página y están disponibles para remplazo.
Precaucíones
Por razones de seguridad y para prevenir lesiones:
●Este producto no hasido diseñado para ser utilizado por niños menores de 4
años.
●Prohibido saltar ojugar sobre la cama.
●Por favor no coloque sus dedos cerca de las bisagras cuando abra o cierre la
cama.
●Deseche la bolsa y cualquier otro material de embalaje inmediatamente una
vez removido el producto. No reúse la bolsa. Para evitar riegos de sofocación,
mantenga las bolsas lejos del alcance de los niños y bebés. El material fino de las
bolsas puede adherirse a la nariz y boca y provocar asfixia. LA BOLSA NO ES UN
JUGUETE.
Instrucciones
Paso 1
Abra el seguro del marco delacama, coloque el colchón a unlado y remueva el
paquete de componentes. Luego cierre el seguro del marco de lacama de nuevo.
Paso 2
Coloque el marco de lacama recostado sobre uno de los lados yextienda las dos
patas centrales como se indica en la ilustración.
Paso 3
Con lacama recostada sobre su lado, coloque laBARRA DE CONEXION (D) X2a
lo largo de las dos patas centrales y alinee con los huecos, luego inserte las
RUEDAS (C) X4 a través de la barra transversal y las patas centrales y asegúrelas
con las TUERCAS 3 y la LLAVE 4.
Paso 4
Abra elseguro del marco de la cama y cuidadosamente extienda un lado de la cama
hasta que los huecos de la pata externa y la barra de retención se encuentren
alineados. Luego asegure laspartes utilizando los TORNILLOS 1y las TUERCAS 2.
Repita el procedimiento para el otro lado de la cama.
Nota: La cama debe estar parcialmente desplegada para que los huecos se puedan
alinear.
Paso 5
Coloque la cama en posiciónrecta e inserte los PROTECTORES DE PLASTICO
(E)X 4 dentro de los huecos de cada una de las patas externas como se indica en
la ilustración.

B34405141900 - 221640
4051419
Signature Sleep Luxury Folding Guest Bed
Date d'achat Numero de lot
Merci d'avoir acheté un produit de DHP !
CE FEUILLET CONTIENT DES INFORMATIONS DE SÉCURITÉ IMPORTANTES.
S'IL VOUS PLAÎT LIRE ET CONSERVER POUR RÉFÉRENCE ULTÉRIEURE.
FR
En enregistrant votre produit chez nous, vous êtes automatiquement inscrit dans
notre concours trimestriel avec la chance de gagner des prix incroyables.
Avantages:
Vous pouvez améliorer votre expérience avec DHP en prenant quelques minutes
pour enregistrer votre produit et vous obtiendrez:
●Des informations exclusives sur les nouveaux produits
●Offres et promotions
●Des conseils utiles sur la façon d'utiliser le plus de votre produit
Enregistrez votre produit pour savoir le prix du trimestre!
Comment s'inscrire:
Scannez le code QR ou visitez-nous au www.dhpfurniture.com/eng/registrer
Suivez-nous sur:
www.facebook.com/DorelHomeProducts www.twitter.com/DHPfurniture
www.pinterest.com/dhpfurniture
pour faciliter l'accès à l'information à jour sur les tendances, les nouveaux produits,
les concours et les promotions de DHP.
Merci d'avoir acheté un produit de DHP. Nous espérons qu'il vous donnera de
nombreuses années de service.
Remarque: Le produit doit être enregistré dans le même trimestre où l'achat est
effectué. Visitez www.dhpfurniture.com/eng/registrer pour plus de détails sur ce
concours.
Enregistrez votre produit et
participez pour gagner!
Garantie
DHP garantit que ce produit est exempt de tout vice de matériaux et de fabrication et
s'engage à remédier à un tel défaut. Cette garantie couvre un an à compter de la
date d'achat originale. Cela se limite uniquement à la réparation ou au remplacement
des pièces défectueuses. Aucun travail de montage n'est inclus.
Cette garantie ne s'applique pas aux produits qui ont été mal assemblés, soumis à
des abus ou qui ont été modifiés ou réparés de n'importe quelle sorte. Cette garantie
vous confère des droits spécifiques légaux et vous avez peut-être d'autres droits qui
varient d'un État à l'autre.
Pour obtenir le service sous garantie, l'acheteur doit présenter la facture originale.
Les composants réparés ou remplacés sont garantis jusqu'à la fin de la période de
garantie initiale uniquement. Les composants défectueux seront réparés ou
remplacés sans frais, sous réserve des conditions décrites ci-dessus.
Visitez www.dhpfurniture.com pour voir la garantie limitée, valide aux États-Unis et
au Canada.
Contact
Besoin d'aide pour assembler, identifier despièces, s'informer sur leproduit, ou
pour commander des pièces, contactez-nous :
NE RETOURNEZ PAS AU MAGASIN !
Si une pièce est manquante ouendommagée, nous vous
expédierons avec plaisir vos pièces de remplacement
gratuitement.
Visitez www.dhpfurniture.com/fre/support-home
ou appelez au 1-800-267-1739
●[email protected]
●1-800-267-1739 / Lundi - Vendredi / 9:00 am - 5:00 pm (Heure de l'Est)
●DHP / 410E, First Street South, Wright City MO 63390, USA
Attention: Consumer Service.

FR
Avant de commencer l'assemblage
B34405141900
Précaution
●Si vous avez besoin d'aide, appelez notre service à la clientèle sans frais.
●Travailler dans unendroit spacieux et près du lieu oùl'unité sera utilisée,
préférablement sur un tapis, ou sur un morceau de l'emballage pour protéger le
plancher et leproduit.
●Nombre de personnes recommandé pour l'assemblage: 2(cependant il vaut
mieux toujours d'avoir une main supplémentaire). Le temps d'assemblage estimé est
de 0.5 heures.
●Assurez-vous que toutes les pièces sont incluses. Laplupart des pièces sont
étiquetées ou estampées sur le côté non fini.
●Lire attentivement chaque étape avant de débuter. Ilest très important que
chaque étape de montage soit exécutée dans le bon ordre pour éviter des difficultés
lors de l'assemblage.
●Ce produit est conçu pour un usage domestique et n'est pas destiné à des fins
commerciales.
●AVERTISSEMENT POUR LES JEUNES ENFANTS: Ce produit contient des
petits composants. S'il vous plaît assurez-vous qu'ils sont gardés loin des petits
enfants.
●Ne pas utiliser d'outils électriques pour assembler votre mobilier. Les outils
électriques risquent d'endommager les pièces.
(A)
(B)
(C)
(D)
(E)
Quincaillerie
Emballage coque #: T4051419-00
Remarque: Ne serrez pas complètement les boulons jusqu'à ce que
l'ensemble est achevé, sauf indication contraire dans les intructions étape
par étape .
Tout dans 1grosse boîte!
Avant de jeter l'emballage, s'il vous plaît utiliser les cases à cocher pour
identifier les pièces etassurez-vous que vous avez toutes les pièces
nécessaires pour l'assemblage.
Armature du lit
Matelas
Roulettes: T930910
Barre de connexion: T930900
Protecteur plastique: T393360
Pièces
Pièces de rechange, visitez www.dhpfurniture/fre/support-home

FR
B34405141900
Instructions
Étape 1
Ouvrir la barre de fermeture dulit et placer le matelas à côté.En suite enlever
l'emballage coque etfermer la barrede fermeture du lit.
Étape 2
Placer le lit plié sur le côte et étendre ses deux pieds centraux, tel qu'illustré.
Étape 3
Placer les BARRES DE CONNEXION (D) x2perpendiculairement aux pieds
centraux, côte plat vers le lit, alignant leurs trous correspondants sur la faceexterne
des pieds. Insérer les ROULETTES (C)X 4 à travers des barres, puis à travers les
pieds. Attacher les pièces avec les ECROUS3et serrer avec la clé 4.
Étape 4
Libérer la barre de fermeture, déplier délicatement uncôté du lit jusqu'a obtenir une
ouverture permettantl'alignement des trous de la barrede retenue avec ceux du pied
extérieur. Attacher les pièces avec le BOULON 1 et ECROU 2en s'aidant avec laclé
4. Répéter pour le côté opposé. Ce processus permet l'ouverture automatique des
pieds.
Note: le lit doit être partiellement déplié pour obtenir l'alignement des trous.
Étape 5
Redresser le lit, puis attacher les PROTECTEURS EN PLASTIQUE (E)X 4, les
insérant dans les trous de chaque pied extérieur, tel qu'illustré.
Limite de Poids: 225 Lb / 102 Kg
Conseils utiles
●Déplacez votre nouveau mobilier avec soin, nous recommandons deux
personnes pour soulever ettransporter le mobilier vers son nouvel emplacement.
●Votre mobilier DHP peut être démonté et réassemblé pour faciliter les
déménagements.
●Pour nettoyer, utilisez un linge doux ou légèrement mouillé. NE UTILISEZ PAS
de produits abrasif ou chimies.
●Le lit doit être convenablement attrapé lors delamanipulation afin d'éviter une
ouverture trop rapide.
●Pour ouvrirle lit, tenir ses 2 extrémités fermement, libérer la barre de fermeture.
En suite abaisser délicatement un côté au sol, répéter pour l'autre côté.
●Pour fermer, il suffit de de plier et mettre la barre de fermeture.
●Certaines pièces ont été préassemblées pour ce produit. lls sont illustrés sur
cette page et disponibles pour le remplacement.
Avertissement
Pour des raisons de sécurité et pour prévenir les blessures:
●Ce lit n'est pas conçu pour être utilisé par des enfants de moins de 4ans.
●Interdire le saut etle chahut sur le lit.
●Veiller àne pas mettre les doigts près des charnières lors de
l'ouverture\fermeture du lit.
●Jeter le sac et tout autre matériel d'emballage immédiatement une fois
que le produit a été enlevé. Ne pas réutiliser le sac. Pour éviter les risques
de suffocation, gardez ces sacs hors de portée des enfants et bébés. La
matière fine des sacs peut coller au nez et la bouche et provoquer un
étouffement. CE SAC N’EST PAS UN JOUET.
