DHP DA038-CH User manual

Model Number: UPC Code: Color:
DA038-CH 0 65857 18755 7 Charcoal Gray
DA038-GN 0 65857 18754 0 Green
DA038-LGR 0 65857 24070 2 Light Gray
Date of Purchase: _____ / _____ / _____ Lot Number:
(Located on carton)
Sectional Sofa
For more great furniture ideas, check out our website at www.dorelliving.com
You can also keep up to date on all the latest trends by liking our Facebook page
and Instagram page.
Congratulations on your latest furniture purchase! Dorel Living furniture has been
developed with quality, convenience and style in mind. We trust it will provide you with
many years of exceptional comfort and service.
Before beginning assembly, we encourage you to familiarize yourself with your new
furniture piece by taking a few minutes to go through this booklet. It contains important
information on our warranty and care tips to keep your furniture looking as good as new.
VN. - 2020/08/06
Instruction Manual No :
B34DA038-CH00-133410
Questions, concerns, missing parts? Customer satisfaction is important to us at Dorel Asia.
CONTACT OUR CUSTOMER SERVICE DEPARTMENT BEFORE RETURNING
PRODUCT TO THE RETAILER.
[email protected]
1-800-267-1739
Monday to Friday 9:00 am to 9:00 pm (Eastern Time)
Saturday 10 am to 6:30 pm (Eastern Time)
Sunday 11 am to 7 pm (Eastern Time)
DHP Consumer Services
12345 Albert-Hudon Boulevard, Suite 100 Montreal,
Québec Canada, H1G 3L1
NOTE: THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY
INFORMATION. PLEASE READ AND FOR FUTURE REFERENCE.
DA038-BK 0 65857 24170 9 Black Velvet

*
*
*
*
*
*
*
*
WARNING: Should this product become damaged, and/or
components are broken or missing, DO NOT USE.
Dust regularly with a soft, dry cloth to prevent soil build up. Keep away from heat to avoid
glazing, melting or scorching. Use a professional cleaning service to clean the fabric.
Check bolts/screws periodically and tighten them if necessary.
Ensure all parts and components are present before beginning assembly.
Assembly and handling will require two people.
Assemble on a soft, smooth surface to prevent damage to the product finish.
Read all instructions before use.
DO NOT use power tools.
CAUTION: Adult assembly required.
Estimated assembly time: 15minutes.
The cushions have been vacuum packed for transportation purposes. After unpacking,
please allow up to 72 hours so that they can return to their original shape.
CUSTOMER SERVICE
DHP Consumer Services
12345 Albert-Hudon Boulevard, Suite 100
Montreal, Quebec
Canada, H1G 3L1
You can also contact us by writing to the address listed below. Please include the
product model number, color and a detailed description of your inquiry.
NOTES AND INSTALLATION
CARE, CLEANING AND MAINTENANCE
1-YEAR LIMITED WARRANTY
Dorel warrants its product to be free from defects in material and workmanship and agrees to
remedy any such defect. This warranty covers 1 year from the date of original purchase from
authorized retailers. This warranty is valid only upon presentation of proof of purchase. This is
solely limited to the repair or replacement of defective furniture components and no assembly
labor is included. This warranty does not apply to any product which has been improperly
assembled, subjected to misuse or abuse or which has been altered or repaired in any way. The
warranty does not cover wearing, tearing, fading or splitting of the fabric (where applicable). This
warranty gives you specific legal rights and you may also have other rights which vary from State
to State or Province to Province.

PARTS LIST
A B
C D
E F
G H
I J
K
OTTOMAN FOOT
4 PCS
LONG SEAT CUSHION
OTTOMAN
1 PC
1 PC
BACK CUSHION
SUPPORT LEG
1 PCS
1 PC
4 PCS 4 PCS
1 PC
1 PC
RIGHT ARM
SEAT CUSHION
1 PC
1 PC
FRONT RAIL
LEFT ARM
SECTIONAL SOFA
DA038-CH/DA038-GN/DA038-LGR/DA038-BK
BACK
SEAT PANEL

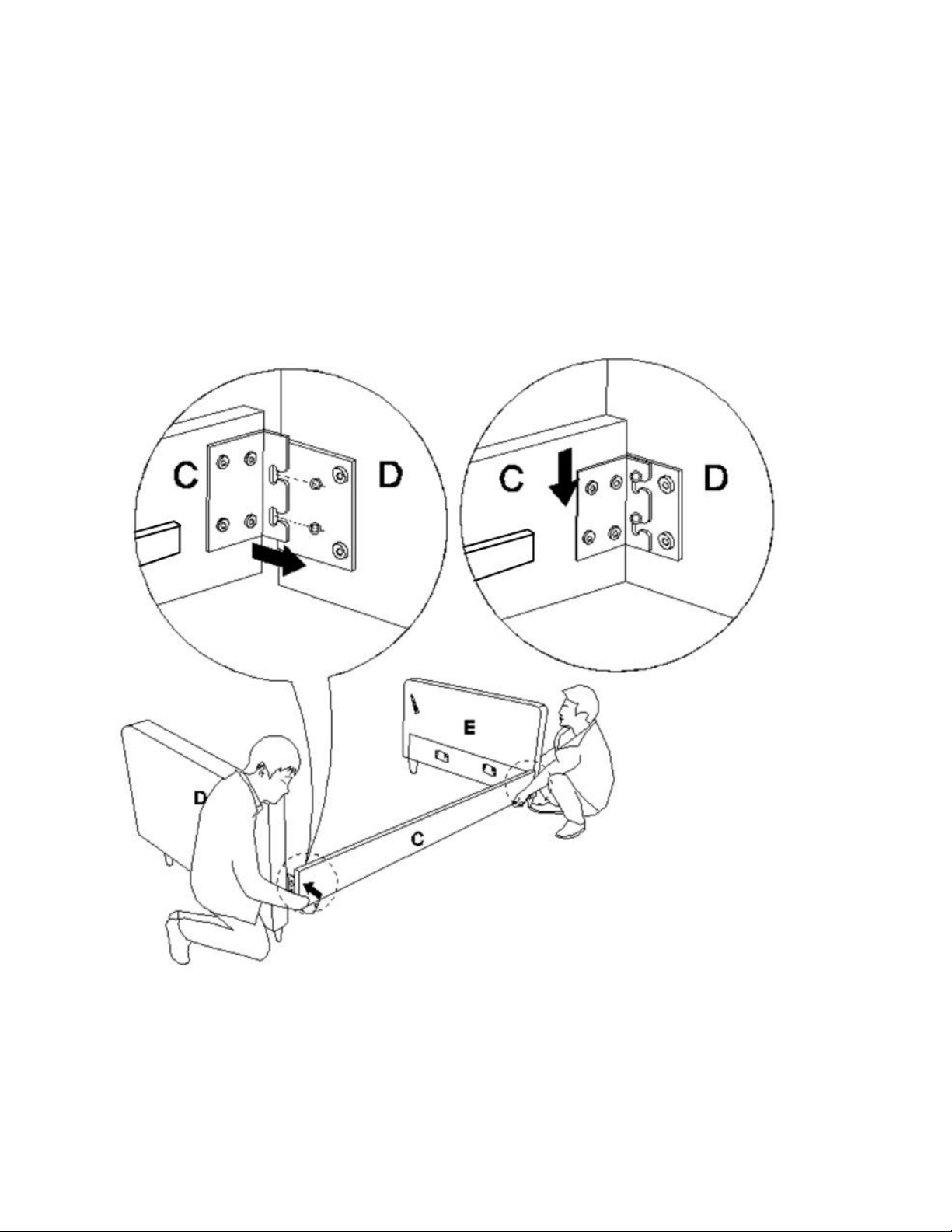

STEP 1
SECTIONAL SOFA
DA038-CH/DA038-GN/DA038-LGR/DA038-BK
Place all parts on a clean, smooth surface.
Attach front rail (C) to right arm (E) and left arm (D) by inserting the brackets on front rail (C) into the
metal plate on left and right arms (D & E) as shown below.
Push the front rail (C) with a downward force to secure it into place.

STEP 2
SECTIONAL SOFA
DA038-CH/DA038-GN/DA038-LGR/DA038-BK
Attach support leg ( H ) to seat panel (B) by rotating clockwise.
NOTE: remove the protective cap on support leg
(H)
before beginning assembly.
H
B
H
Back

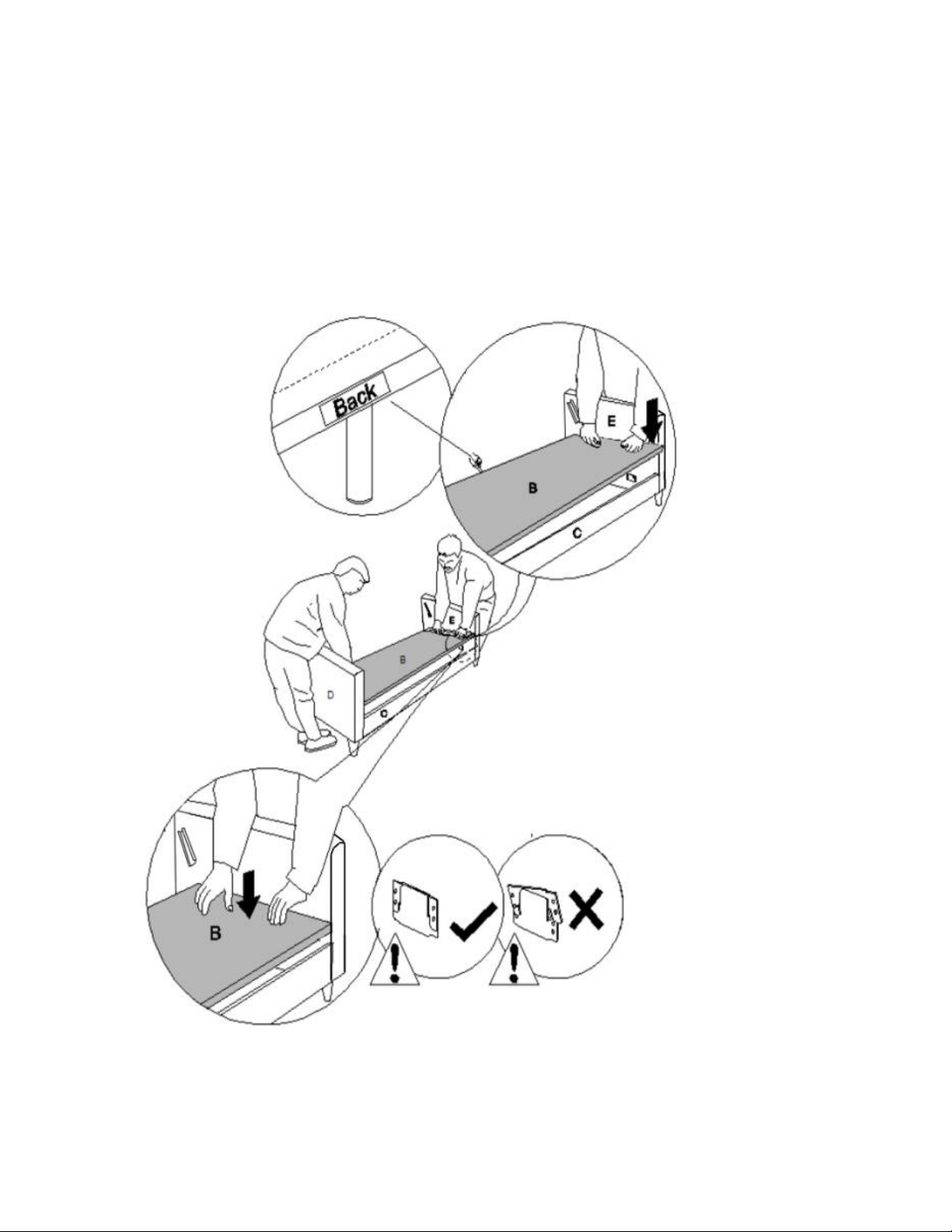

STEP 3
SECTIONAL SOFA
DA038-CH/DA038-GN/DA038-LGR/DA038-BK
Attach seat panel (B) to left arm (D) and right arm (E) by inserting the metal brackets on seat panel (B)
into the metal glides on left arm (D) and right arm (E).
Push the seat panel (B) with a downward force to secure it into place.

STEP 4
SECTIONAL SOFA
DA038-CH/DA038-GN/DA038-LGR/DA038-BK
Attach sofa back (A) to left and right arms (D & E) by inserting the brackets on sofa back (A) into the
metal glides on left and right arms (D & E).
Push the sofa back (A) with a downward force to secure it into place.
Secure the fabric flap on sofa back (A) to the left and right arms using the velcro strips.
NOTE: Both sides must be
inserted at the same time. This
step is best performed with 2
people.

SECTIONAL SOFA
DA038-CH/DA038-GN/DA038-LGR/DA038-BK

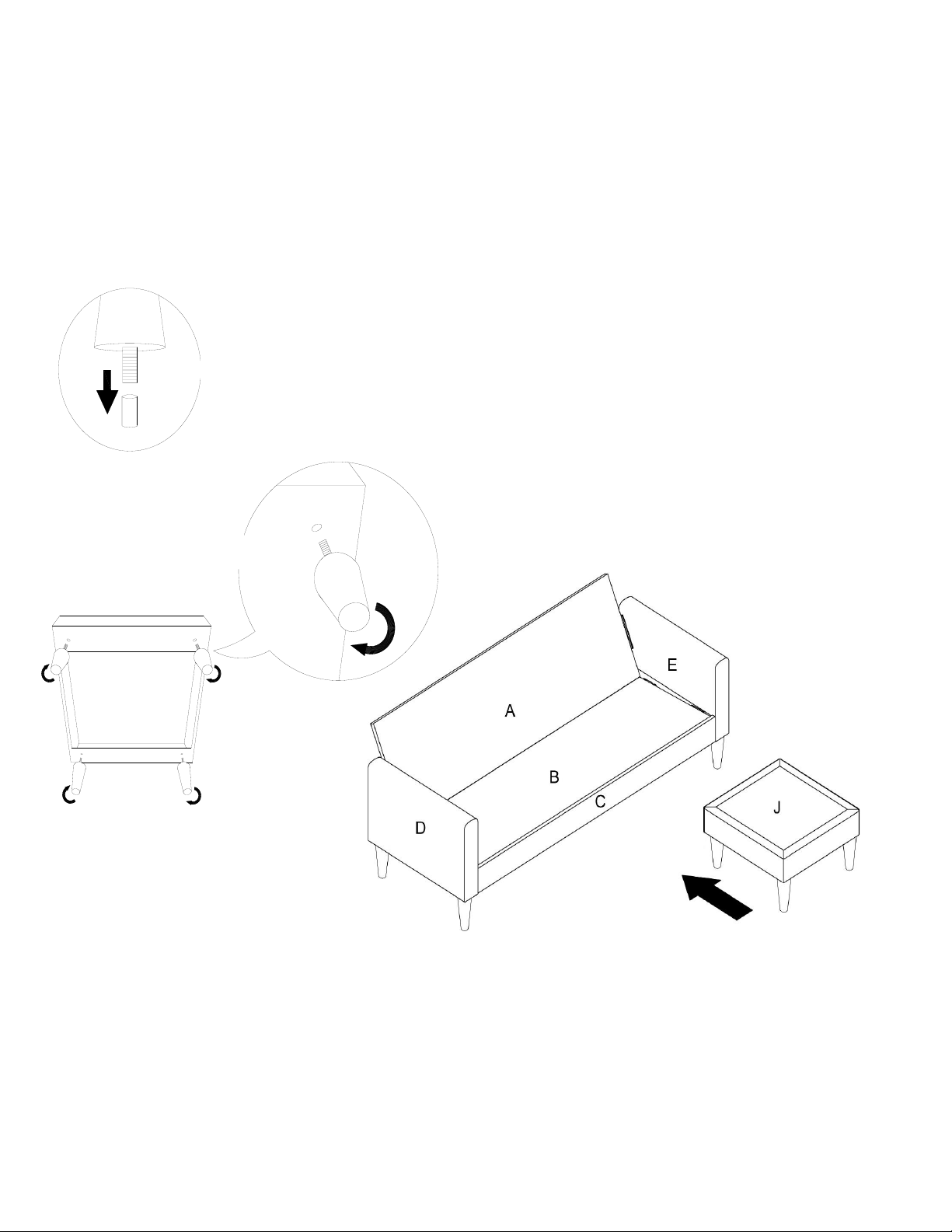

STEP 5
Attach foot (K) to ottoman (J) as shown below.
Turn the ottoman (J) upright and place it in front of the assembled sofa.
NOTE: remove the protective cap on foot (K)
before
beginning assembly.
K
J
K
x 4

SECTIONAL SOFA
DA038-CH/DA038-GN/DA038-LGR/DA038-BK

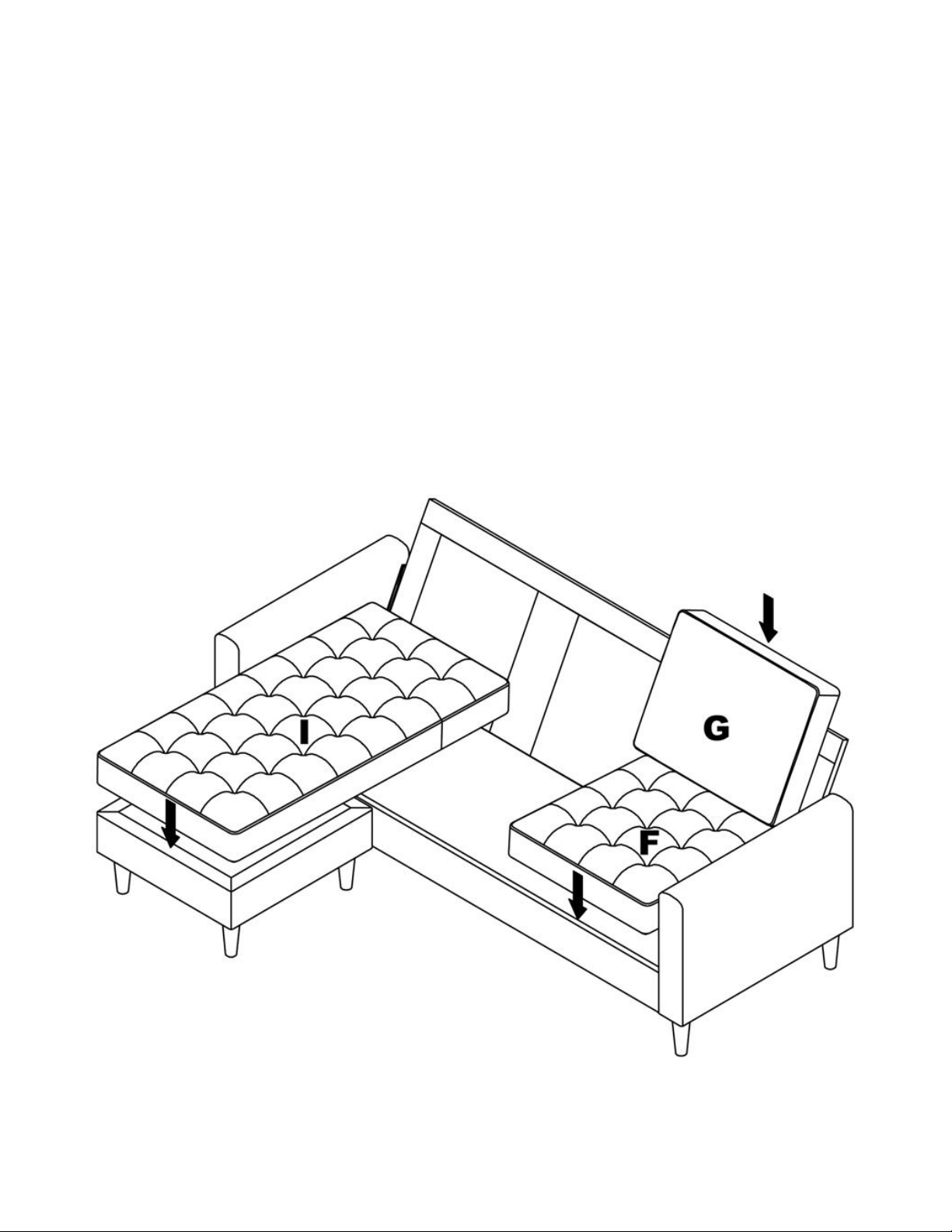

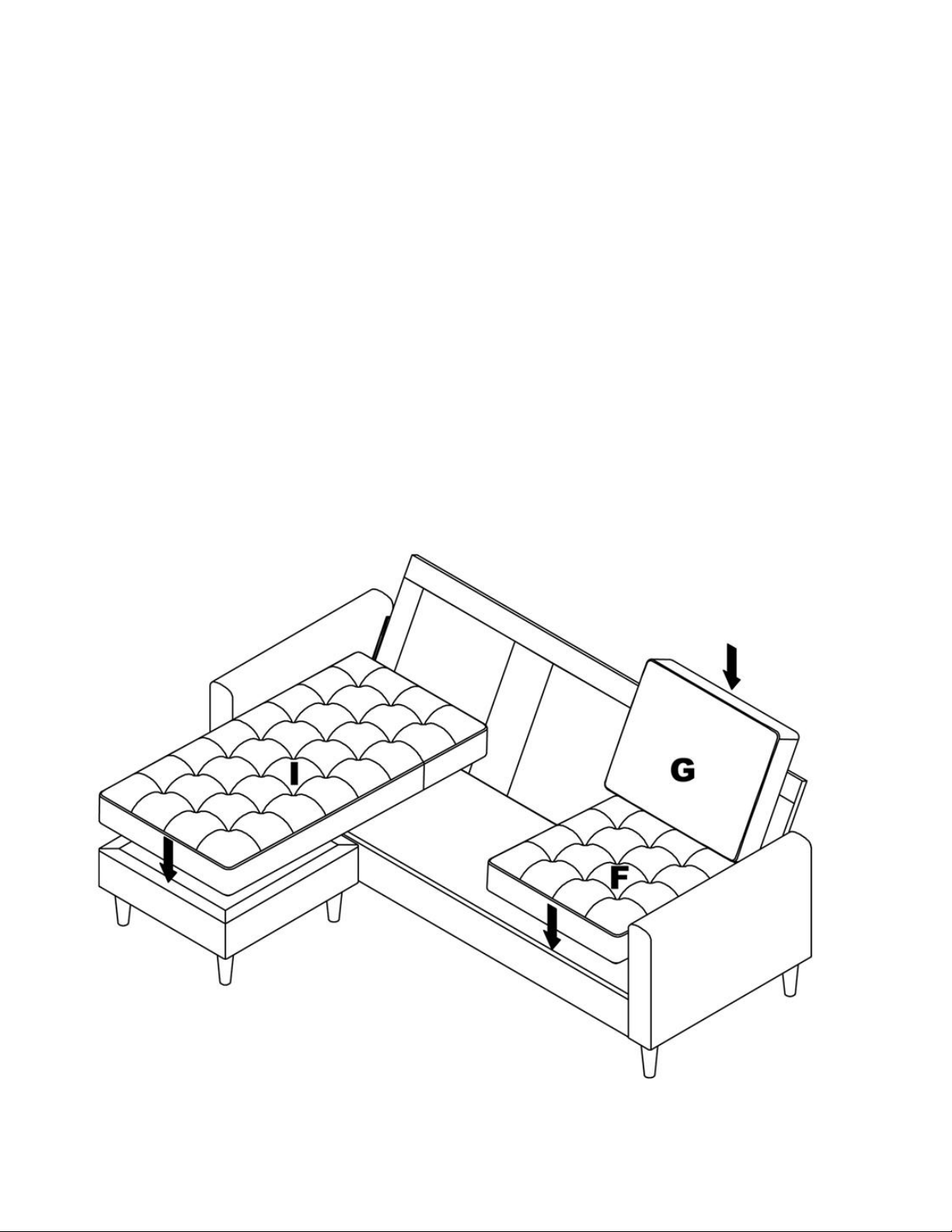

STEP 6
Place the cushion (F , G & I) onto the sofa.
NOTE:The cushions have been vacuum
packed for transportation purposes. After
unpacking, please allow up to 72 hours so
that they can return to their original shape.

Dust regularly with a soft, dry cloth to
prevent soil build up. Keep away from
heat to avoid glazing, melting or
scorching. Use a professional
cleaning service to clean the fabric.
That's it! You've finished assembling your sofa.
SECTIONAL SOFA
DA03DA038-CH/DA038-GN/DA038-LGR/DA038-BK
CAUTION: This unit is intended for use only with the products
and/or maximum weights indicated. Use with other products and/or
products heavier than the maximum weights indicated may result in
instability or cause possible injury.
DO NOT RETURN PRODUCT TO THE RETAILER.
If a part is missing or damaged, contact our customer service
department. We will replace the part FREE of charge.
Recommended Maximum Weight =
600 lb/272 kg.
Tel #: [phone]
E-Mail: [email protected]

Modelo No: Código UPC: Color:
DA038-CH 0 65857 18755 7 Gris Carbón
DA038-GN 0 65857 18754 0 Verde
DL038-LGR 0 65857 24070 2 Gris Claro
Fecha de compra: _____ / _____ / _____ Número de lote:
(tomado del cartón)
NOTA: ESTE MANUAL DE INSTRUCCIONES CONTIENE INFORMACIÓN DE SEGURIDAD
IMPORTANTE. POR FAVOR, LÉALO Y CONSÉRVELO PARA CONSULTARLO EN EL FUTURO.
SOFÁ SECCIONAL
¡Felicitaciones por su nueva compra de un mueble! Los muebles de la línea Dorel Living han
sido diseñados con la calidad, la comodidad y el estilo en mente. Estamos seguros de que este
mueble le servirá por muchos años con su comodidad excepcional.
Le recomendamos que antes de comenzar a armarlo se familiarice con su nueva compra y tome
unos minutos de su tiempo para leer este manual. Contiene información importante sobre nuestra
garantía y consejos de cuidados para que su mueble siempre conserve su apariencia de nuevo.
Para obtener más ideas de muebles inspirantes, visite nuestro sitio web en
www.dorelliving.com
También puede mantenerse informado de todas las últimas tendencias suscribiéndose a nuestra
página en Facebook page e Instagram page.
Preguntas, inquietudes, partes que faltan? La satisfacción del cliente es importante para nosotros en Dorel
Asia. CONTACTE NUESTRO DEPARTAMENTO DE SERVICIO AL CLIENTE ANTES DE DEVOLVER EL
PRODUCTO A LA TIENDA.
[e-mail]
1-800-267-1739
Lunes - Viernes 9:00 am a 9:00 pm (hora del este)
Sábado 10 am a 6:30 pm (hora del este)
Domingo 11 am a 7 pm (hora del este)
DHP Consumer Services
12345 Albert-Hudon Boulevard,
Suite 100 Montreal, Québec, Canada, H1G 3L1
No de Manual de Instrucciones : B34DA038-CH00-133410
DL038-BK 0 65857 24170 9 Terciopelo Negro

*
*
*
*
*
*
*
Quítele el polvo regularmente con un paño suave y seco, para evitar que la suciedad se acumule.
Mantenga alejado del calor para evitar que se agriete, se funda o se queme. Utilice un servicio de
limpieza profesional para limpiar la tela.
Revise todos los pernos, tornillos y sujetadores periódicamente y apriételos si es necesario.
SERVICIO A LA CLIENTELA
También puede contactarnos escribiendo a la direcc ión que figura a cont inuación. Por favor
incluya el número de modelo del producto, el color y una descripción detallada de su pregunta.
Asegúrese de tener todas las piezas y componentes antes de comenzar a armarla.
Arme la silla sobre una superficie plana y lisa para evitar dañar el pulido del producto.
NO use herramientas eléctricas.
PRECAUCIÓN: Debe ser armada por un adulto.
Pueden necesitarse dos personas para armar y manipular el producto.
Tiempo estimado para armarla: 15 minutos
Los cojines han sido empacados al vacío para el transporte. Después de haber desembalado los
cojines, por favor permita hasta 72 horas para que puedan volver a su forma original.
DHP Consumer Services
12345 Albert-Hudon Boulevard, S uite 100
Montreal, Québec
Canada, H1G 3L1
NOTAS Y INSTALACIÓN
CUIDADO, LIMPIEZA Y MANTENIMIENTO
GARANTÍA LIMITADA DE 1 AÑO
Dorel garantiza que este producto está libre de defectos de material y mano de obra y se
compromete a remediar cualquier defecto de este tipo. Esta garantía cubre 1 año a partir de la fecha
de compra original. Esta garantía es válida solamente con presentación de una prueba de compra.
Esto se limita a la reparación o reemplazo de componentes defectuosos del mueble y no se incluye
ningún trabajo de ensamblaje. Esta garantía no se aplica a ningún producto que haya sido mal
ensamblado, sujeto a mal uso o abuso, o que haya sido alterado o reparado de cualquier manera.
Cualquier uso, rotura o pérdida de color de la tela no están incluidos en esta garantía (donde
corresponda). Esta garantía le da derechos legales específicas y usted puede también tener otros
derechos que varían de estado a estado o de provincia a provincia.
ADVERTENCIA: Si este producto está dañado y/o ciertas piezas
faltan o están rotas, NO LO USE.

LISTA DE PIEZAS
A B
C D
E F
G H
I J
K
SOFÁ SECCIONAL
DA038-CH/DA038-GN/DA038-LGR/DA038-BK
RESPALDO PANEL DEL ASIENTO
1 PZA 1 PZA
RIEL DELANTERO BRAZO IZQUIERDO
1 PZA 1 PZA
BRAZO DERECHO COJÍN DEL ASIENTO
4 PZAS 4 PZAS
COJÍN TRASERO PATA DE APOYO
1 PZAS 1 PZA
PATA DEL OTOMANO
4 PZAS
COJÍN DEL ASIENTO LARGO OTOMANO
1 PZA 1 PZA

ETAPA 1:
SOFÁ SECCIONAL
DA038-CH/DA038-GN/DA038-LGR/DA038-BK
Coloque todas las piezas sobre una superficie limpia y lisa.
Una el riel delantero (C) al brazo derecho (E) y al brazo izquierdo (D) insertando los soportes metálicos
en el riel delantero (C) en los deslizamientos metálicos de los brazos izquierdo y derecho (D & E).
Empuje el raíl delantero (C) con una fuerza hacia abajo para asegurarlo en su lugar.

ETAPA 2:
SOFÁ SECCIONAL
DA038-CH/DA038-GN/DA038-LGR/DA038-BK
Fije la pata de apoyo (H) al panel del asiento (B) girándola en el sentido de las agujas del reloj.
H
NOTA: retire la tapa protectora en la pata de
soporte (H) antes de comenzar el ensamblaje
B
H
Back
atrás

ETAPA 3:
SOFÁ SECCIONAL
DA038-CH/DA038-GN/DA038-LGR/DA038-BK
Una el panel del asiento (B) al brazo izquierdo (D) y al brazo derecho (E) insertando los soportes
metalicos en el panel del asiento (B) a los deslizamientos metálicos del brazo izquierdo (D) y del brazo
derecho (E).
Empuje el panel del asiento (B) con una fuerza hacia abajo para asegurarlo en su lugar.

ETAPA 4:
SOFÁ SECCIONAL
DA038-CH/DA038-GN/DA038-LGR/DA038-BK
Fije el respaldo (A) a los brazos izquierdo y derecho (D & E) insertando los soportes el respaldo
(A) a los deslizadores metálicos de los brazos izquierdo y derecho (D & E).
Empuje el respaldo (A) con una fuerza hacia abajo para asegurarlo en su lugar.
Asegure la solapa de tela en el respaldo del sofá (A) a los brazos izquierdo y derecho con las tiras de
velcro.
NOTA: Ambos lados deben insertarse al
mismo tiempo. Este paso se realiza mejor
con 2 personas.

ETAPA 5:
SOFÁ SECCIONAL
DA038-CH/DA038-GN/DA038-LGR/DA038-BK
Fije las patas del otomano (K) al otomano (J) girandolas en el sentido de las agujas del reloj.
Gire el otomano (J) a su posición vertical y colóquelo delante del sofa montado.
NOTA: quite la tapa protectora del pie (K) antes
de comenzar el ensamblaje.
K
J
K
x 4

ETAPA 6:
SOFÁ SECCIONAL
DA038-CH/DA038-GN/DA038-LGR/DA038-BK
Coloque los cojines del asiento (F, G y I) sobre la silla del sofa.
NOTA:
Los cojines han sido empacados al vacío para el
transporte. Después de haber desembalado los
cojines, por favor permita hasta 72 horas para que
puedan volver a su forma original.

SOFÁ SECCIONAL
DA038-CH/DA038-GN/DA038-LGR/DA038-BK
PRECAUCIÓN: Esta unidad está prevista únicamente para ser usada
con los productos y el peso máximo indicados. El usarla con otros productos
más pesados que el peso máximo indicado puede provocar inestabilidad y
causar heridas.
Quítele el polvo regularmente con un
paño suave y seco, para evitar que la
suciedad se acumule. Mantenga
alejado del calor para evitar que se
agriete, se funda o se queme. Utilice
un servicio de limpieza profesional
para limpiar la tela.
¡Listo! Acaba de armar su sofa.
NO DEVUELVA EL PRODUCTO A LA TIENDA.
Si falta una pieza o está dañada, contacte nuestro departamento de
servicio a la clientela. Reemplazaremos la pieza SIN NINGÚN argo.
Tel #: [phone]
Correo electrónico: [e-mail]
Peso máximo recomendado =
600 lb/272 kg.
