DHP 3135196 User manual

WARNING
• WARNING FOR YOUNG CHILDREN - This product contains s all co ponents. Please ensure that they are kept away fro s all children.
• Reco ended # of people needed for asse bly 2 (however it is always better to have an extra hand.) Esti ated asse bly ti e is 2 hour.
• THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE
STOP
DO NOT RETURN PRODUCT TO THE
STORE
Individual stores do not stock parts.
If a part is issing or da aged, call our
toll-free custo er service line. We will
gladly ship your replace ent parts FREE
of charge.
Need Parts or Assistance? 1-800-267-1739
www.dhpfurniture.com
For pro pt, reliable service; please have your asse bly
anual ready.
3135196
B34313519600
Date of Purchase
___ / ___ / ___
Lot Number
_________
or access our website
0 29986 31352 2
Weight Li its: 150 Lbs
68 Kgs
150 Lbs
68 Kgs

3 /16
PARTS
A
G
B
C
EF
A
B
E
F
H
I
J
C
B34313519600
LEG POST 1
T903200
QTY: 1 LEG POST 2
T903210
QTY: 2
FRONT
GUARD
RAIL
T903250
QTY: 1
REAR
GUARD
RAIL
T903240
QTY: 1
UPPER SIDE
RAIL
T903260
QTY: 1
LADDER SIDE
RAIL
T903270
QTY: 1
END GUARD
RAIL
T903280
QTY: 4
LOWER SIDE
RAIL
T903290
QTY: 2
1 HOLE
1 AGUJERO 3 HOLES
3 AGUJEROS
0 HOLES
0 AGUJEROS
LEG POST 3
T903220
QTY: 1

4 /16
PARTS
K
L
M
N
O
POST LINKS
T903320
QTY: 4
SLATS
T903300
QTY: 44
POST RAILS
T903340
QTY: 2
BELT
T903330
QTY: 2
LADDER
T903310
QTY: 1
B34313519600

5 /16
PARTS
5
4
1
23
6
7
8
BOLT
1/4-20 x 55
T126580
QTY: 5
BOLT
5/16" x 20
T128080
QTY: 16
ARDWARE NOTE:
Please do not co pletely tighten any screws
until the entire asse bly is co plete.
Once asse bly is co plete, please be sure
tighten all hardware
HEX KEY
4
T290110
QTY: 1
BOLT
1/4-20 x 20
T125090
QTY: 22
HEX KEY
5
T290120
QTY: 1
SCREW
4.2 x 10
T115230
QTY: 20
NUT
1/4-20
T154200
QTY: 2
WRENCH
T129010
QTY: 1
B34313519600

6 /16
PARTS
r FOLLOW THE INFORMATION ON THE WARNINGS APPEARING ON THE UPPER BUNK END STRUCTURE AND ON THE CARTON.
r DO NOT REMOVE WARNING LABEL FROM BED
r THE MATTRESS PLATFORM IS DESIGNED TO SUPPORT A MATTRESS WITHOUT THE NEED FOR A POSTURE BOARD OR BOXSPRING.
r ALWAYS USE THE RECOMMENDED SIZE MATTRESS OR MATTRESS SUPPORT, OR BOTH, TO HELP PREVENT THE LIKELIHOOD OF ENTRAPMENT OR FALLS.
r TO PREVENT INJURY, DHP RECOMMENDS ONE TWIN SIZE MATTRESS AND ONE FULL SIZE MATTRESS TO BE USED.
r USE ONLY A TWIN MATTRESS WHICH IS 74" 75" LONG AND 37 1/2" 38 1/2" WIDE ON UPPER BUNK AND A TWIN MATTRESS WHICH IS 74" 75" LONG AND 37 1/2" 38 1/2" WIDE ON LOWER
BUNK.
r ENSURE THICKNESS OF MATTRESS AND FOUNDATION COMBINED IS GREATER THAN 4" AND THAT IT DOES NOT EXCEED 6".
r SURFACE OF MATTRESS MUST BE AT LEAST 5" (127MM) BELOW THE UPPER EDGE OF GUARDRAILS.
r DO NOT ALLOW CHILDREN UNDER 6 YEARS OF AGE TO USE THE UPPER BUNK.
r PERIODICALLY CHECK AND ENSURE THAT THE GUARDRAIL, LADDER AND OTHER COMPONENTS ARE IN THEIR PROPER POSITION, FREE FROM DAMAGE, AND THAT ALL CONNECTORS
ARE TIGHT.
r DO NOT ALLOW HORSEPLAY ON OR UNDER THE BED AND PROHIBIT JUMPING ON THE BED.
r ALWAYS USE THE LADDER FOR ENTERING AND LEAVING THE UPPER BUNK. IF THE BUNK BED WILL BE PLACED NEXT TO THE WALL, THE GUARDRAIL THAT RUNS THE FULL LENGTH OF
THE BED SHOULD BE PLACED AGAINST THE WALL TO PREVENT ENTRAPMENT BETWEEN THE BED AND WALL.
r PROHIBIT MORE THAN ONE PERSON ON UPPER BUNK.
r DO NOT USE SUBSTITUTE PARTS. CONTACT DHP FOR REPLACEMENT PARTS.
r USE OF A NIGHT LIGHT MAY PROVIDE ADDED SAFETY PRECAUTION FOR A CHILD USING THE UPPER BUNK.
r ALWAYS USE GUARDRAILS ON BOTH LONG SIDES OF THE UPPER BUNK. IF THE BUNK BED WILL BE PLACED NEXT TO THE WALL, THE GUARDRAIL THAT RUNS THE FULL LENGTH OF THE
BED SHOULD BE PLACED AGAINST THE WALL TO PREVENT ENTRAPMENT BETWEEN THE BED AND WALL.
r THE USE OF WATER OR SLEEP FLOTATION MATTRESSES IS PROHIBITED.
r STR NGUL TION H Z RD NEVER ATTACH OR HANG ITEMS TO ANY PART OF THE BUNK BED THAT ARE NOT DESIGNED FOR USE WITH THE BED; FOR EXAMPLE, BUT NOT LIMITED TO,
HOOKS, BELTS AND JUMP ROPES.
r KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.
B34313519600

7 /16
4
M
M
M
A
A
B
I
I
I
4
4
2
2
2
O
O
Attach the POST LINKS (M) to the POST RAILS (O) with the SCREWS (4). Attach the POST RAILS (O) to the the LEG POSTS
(A and B) with the SCREWS (4) as shown. Attach the END GUARD RAILS (I) to the LEG POSTS (A and B) with the BOLTS
(2) as shown.
1
Hardware
Required
x8 x8
B34313519600

8 /16
B
B
C
I
I
I
2
2
4
4
42
2
Hardware
Required
x8 x8
Attach the POST LINKS (M) to the POST RAILS (O) with the SCREWS (4). Attach the POST RAILS (O) to the the LEG POSTS
(C and B) with the SCREWS (4) as shown. Attach the END GUARD RAILS (I) to the LEG POSTS (C and B) with the BOLTS
(2) as shown.
B34313519600

9 /16
3
A
B
B
C
H
J
J
GC
3
3
H
3Attach the SIDE RAILS (G H & J) to the LEG POSTS (A, B & C) with the BOLTS (3) as shown below.
Hardware Required
x16
B34313519600

10 /16
F
F
A
B
BC
E
G
H
1
1
1
1
2
E
B
1
2
4Attach the GUARD RAILS (E & F) to the LEG POSTS (A & B) and the SIDE RAILS (G & F) with the BOLTS (1 & 2) as shown.
Hardware
Required
x6
x3
B34313519600

11 /16

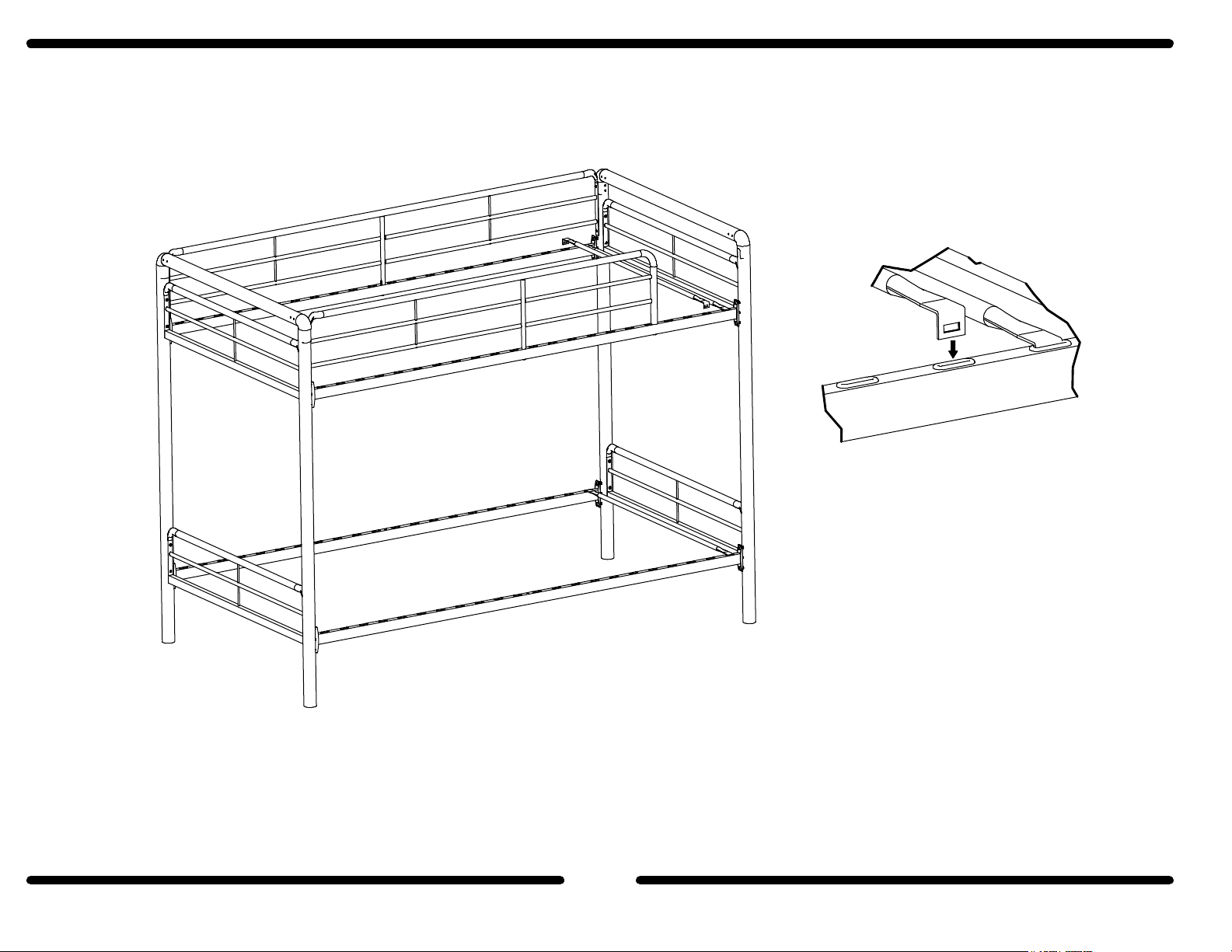

5Push the ends of each SLAT (K) into the slots in each SIDE RAILS (G, H & J) as shown.
B34313519600

12 /16
74
1
4
7
1
L
I
IN
L
H
H
I
I
I
6Attach the LADDER (L) to the LADDER SIDE RAIL (H) with the BOLTS (1) and NUTS (7) as shown. Attach the BELTS (N) to
the END GUARD RAILS (I) on both the upper and lower levels with the SCREWS (4) as shown.
Hardware Required
x2 x2 x4
B34313519600

13 /16
ALTO
NO REGRESAS ESTA PRODUCTO A LA TIENDA
Las tiendas no tiene partes.
Si falta partes o las partes esten danados lla e gratis a la servicio del cliente. Con gusto andarnos las partes. Sin alguno carga.
Nesacitas partes o Asistancia? o visitar la pagina del internet
www.dhpfurniture.com
Para servicio as rapido y reliable por favor tenga esta anual listo.
Fecha de la compra ___ / ___ / ___ Número De Porción _________
ADVERTENCIA
~ CUIDADO PARA LOS NIÑOS JÓVENES - este producto contiene co ponentes pequeños. Asegúrese por favor de
que estén antenidos ausentes de niños pequeños.
~ Reco endado # de la gente necesitó para el ontaje 2 (sin e bargo es sie pre ejor tener una ano adicional.)
El tie po de ontaje esti ado es 2 horas.
~ ESTE LIBRETE DE LA INSTRUCCIÓN CONTIENE LA INFORMACIÓN IMPORTANTE DE SEGURIDAD. LEA Y
GUARDE POR FAVOR PARA LA REFERENCIA FUTURA
Li ites Del Peso: 150Lbs\68Kgs
PAGE 03
A) POSTE 1 DE LA PIERNA 1 - T903200 - QTY: 1
B) POSTE 1 DE LA PIERNA 2 - T903210 - QTY: 2
C) POSTE 1 DE LA PIERNA 3 - T903220 - QTY: 1
E) CARRIL DE PROTECTOR POSTERIOR - T903240 - QTY: 1
F) CARRIL DE PROTECTOR DELANTERO - T903250 - QTY: 1
G) CARRIL LATERAL SUPERIOR - T903260 - QTY: 1
H) CARRIL LATERAL DE LA ESCALA - T903270 - QTY: 1
I) CARRIL LATERAL DEL EXTREMO - T903280 - QTY: 4
J) BAJE EL CARRIL LATERAL - T903290 - QTY: 2
3135196
NOTA DEL ARDWARE: No apriete por favor total ente
ninguna tornillos hasta que la asa blea entera sea co pleta.
Una vez que la asa blea es co pleta, esté por favor aprietan
sure todo el hardware
B34313519600

14 /16
PAGE 04
K) LISTONES - T903300 - QTY: 44
L) ESCALAS - T903310 - QTY: 1
M) ACOPLAMIENTOS DEL POSTE - T903320 - QTY: 4
N) CORREA - T903330 - QTY: 2
O) CARRILES DEL POSTE - T903340 - QTY: 2
PAGE 05
1) PERNO 1/4-20 X 55MM - T125505 - QTY: 5
2) PERNO 1/4-20 X 20MM - T125000 - QTY: 22
3) PERNO 5/16-20 X 20MM - A19940 - QTY: 16
4) TORNILLO 4.2 x 10 - T113390 - QTY: 20
5) LLAVE DE TUERCA HEXAGONAL 4MM - T290110 - QTY: 1
6) LLAVE DE TUERCA HEXAGONAL 5MM - T290120 - QTY: 1
7) TUERCA 1/4-20 - T154150 - QTY: 2
8) LLAVE - T129010 - QTY: 1
PAGE 06
* SIGA LA INFORMACIÓN SOBRE LAS ADVERTENCIAS QUE APARECEN EN LA ESTRUCTURA SUPERIOR DEL EXTREMO DE LA CUCHETA Y EN EL
CARTÓN.
* NO QUITE LA ETIQUETA AMONESTADORA DE CAMA
* La PLATAFORMA Del COLCHÓN SE DISEÑA A la AYUDA Un COLCHÓN SIN La NECESIDAD De un TABLERO De la POSTURA O De un BOXSPRING.
* UTILICE SIEMPRE EL COLCHÓN DEL TAMAÑO O LA AYUDA RECOMENDADO DEL COLCHÓN, O AMBOS, PARA AYUDAR A PREVENIR LA
PROBABILIDAD DE LA TRAMPA O DE CAÍDAS.
* PARA PREVENIR LESIÓN, DHP RECOMIENDA UN COLCHÓN GEMELO DEL TAMAÑO Y UN COLCHÓN DEL MISMO TAMAÑO QUE SE UTILIZARÁN.
* UTILICE SOLAMENTE Un COLCHÓN GEMELO QUE SEA 74"-75" DESEE Y DESEEN 37 1/2"-38 El 1/2" DE PAR EN PAR EN La CUCHETA SUPERIOR Y Un
COLCHÓN GEMELO QUE SEA 74"-75" DESEE Y DESEEN 37 1/2"-38 El 1/2" EN PAR EN Una CUCHETA MÁS BAJA.
* ASEGURE EL GRUESO DEL COLCHÓN Y LA FUNDACIÓN COMBINADA ES MAYOR DE EL 4"Y ÉSE ÉL NO EXCEDE DEL 6".
* LA SUPERFICIE DEL COLCHÓN DEBE SER POR LO MENOS EL 5"(127M M) DEBAJO DEL BORDE SUPERIOR DE BARANDILLAS.
* NO PERMITA QUE LOS NIÑOS BAJO 6 AÑOS DE LA EDAD UTILICEN LA CUCHETA SUPERIOR.
* COMPRUEBE Y ASEGÚRESE PERIÓDICAMENTE DE QUE LA BARANDILLA, LA ESCALA Y OTROS COMPONENTES ESTÉN EN SU POSICIÓN APROPIADA,
LIBRE DE DAÑO, Y DE QUE TODOS LOS CONECTADORES SON APRETADOS.
* NO PERMITA HORSEPLAY EN O DEBAJO DE LA CAMA Y NO LO PROHÍBA EL SALTAR EN LA CAMA.
* UTILICE SIEMPRE LA ESCALA PARA ENTRAR EN Y DEJAR LA CUCHETA SUPERIOR. SI LA CAMA DE CUCHETA ES COLOCADA AL LADO DE LA PARED,
LA BARANDILLA QUE FUNCIONA LA LONGITUD COMPLETA DE LA CAMA SE DEBE COLOCAR CONTRA LA PARED PARA PREVENIR LA TRAMPA ENTRE
LA CAMA Y LA PARED.
* PROHÍBA A MÁS DE UNA PERSONA EN LA CUCHETA SUPERIOR.
* NO UTILICE LAS PIEZAS SUBSTITUTAS. ENTRE EN CONTACTO CON DHP PARA LAS PIEZAS DE RECAMBIO.
* El USO De una LUZ De la NOCHE PUEDE PROPORCIONAR La MEDIDA De SEGURIDAD AGREGADA PARA Un NIÑO USANDO La CUCHETA SUPERIOR.
* UTILICE SIEMPRE LAS BARANDILLAS EN AMBOS LADOS LARGOS DE LA CUCHETA SUPERIOR. SI LA CAMA DE CUCHETA ES COLOCADA AL LADO DE
LA PARED, LA BARANDILLA QUE FUNCIONA LA LONGITUD COMPLETA DE LA CAMA SE DEBE COLOCAR CONTRA LA PARED PARA PREVENIR LA
TRAMPA ENTRE LA CAMA Y LA PARED.
* EL USO DE LOS COLCHONES DE LA FLOTACIÓN DEL AGUA O DEL SUEÑO SE PROHÍBE.
* DE LA ESTRANGULACIÓN DEL PELIGRO ARTÍCULOS DE LA FIJACIÓN O DE LA CAÍDA NUNCA A CUALQUIER PARTE DE LA CAMA DE CUCHETA
QUE NO SE DISEÑAN PARA EL USO CON LA CAMA; POR EJEMPLO, PERO NO LIMITADO A, GANCHOS, CORREAS Y CUERDAS DEL SALTO.
* GUARDE ESTAS INSTRUCCIONES PARA LA REFERENCIA FUTURA.
B34313519600

15 /16
PAGE 07
Ate los ACOPLAMIENTOS del POSTE (M) a los CARRILES del POSTE (o) con los TORNILLOS (4). Ate los CARRILES del POSTE (O) el
POSTES de la PIERNA (C y B) con los TORNILLOS (4) co o se uestra. Ate los CARRILES de PROTECTOR del EXTREMO (I) a los POSTES
de la PIERNA (C y B) con los PERNOS (2) co o se uestra.
PAGE 08
Ate los ACOPLAMIENTOS del POSTE (M) a los CARRILES del POSTE (o) con los TORNILLOS (4). Ate los CARRILES del POSTE (O) el
POSTES de la PIERNA (A y B) con los TORNILLOS (4) co o se uestra. Ate los CARRILES de PROTECTOR del EXTREMO (I) a los POSTES
de la PIERNA (A y B) con los PERNOS (2) co o se uestra.
PAGE 09
Ate los CARRILES LATERALES (G, H & J) a los POSTES de la PIERNA (A, B & C) con los PERNOS (3) co o se uestra abajo.
PAGE 10
Ate los CARRILES de PROTECTOR (E & F) a los POSTES de la PIERNA (A & B) y los CARRILES LATERALES (G & F) con los PERNOS (1 & 2)
co o se uestra.
PAGE 11
E puje los extre os de cada LISTÓN (K) en las ranuras en cada los CARRILES LATERALES (G, H & J) co o se uestra.
PAGE 12
Ate la ESCALA (L) al CARRIL LATERAL de la ESCALA (H) con los PERNOS (1) y las TUERCAS (7) co o se uestra. Ate las CORREAS (N) a
los CARRILES de PROTECTOR del EXTREMO (I) en la parte superior y niveles inferiores con los TORNILLOS (4) co o se uestra.
Precaución! Esta unidad se piensa para el uso sola ente con los lí ites de los productos y del peso áxi o indicados. El
uso con otros productos o productos ás pesados que los pesos áxi os indicados puede dar lugar a la inestabilidad que causa
lesión posible.
Lla e nuestro peaje nú ero libre para cualquier ayuda que usted deba necesitar o visitar nuestro Web site:
1-800-267-1739 www.dhpfurniture.co
Li pie el producto con su puli ento preferido de los uebles y un paño suave. NO UTILICE los productos quí icos ásperos o los
li piadores abrasivos.
Mueva sus uebles nuevos cuidadosa ente con dos personas. Levante y lleve la unidad. Nunca e puje o arrastre la unidad.
No per ita que los niños suban o que jueguen en la unidad. La falta de confor arse podía dar lugar a lesión severa.
¡Eso es él! Usted ha acabado el ontar de su silla.
B34313519600
