DHS Fitness DHS 3030 User manual

MANUALUL UTILIZATORULUI
MAXI-STEPPER DHS 3030

1. GREUTATEA MAXIMĂ ADMISĂ DE MAXI-STEPPER este de 105 Kg.
Persoanele a căror greutate depășește această limită nu ar trebui să îl utilizeze.
2. Verificați mai întâi toate părțile componente înainte de a face exerciții și nu utilizați
MaxiStepper dacă nu funcționează corect.
3. Strângeți toate șuruburile și piulițele în mod regulat.
4. Poziționați MaxiStepper-ul pe o suprafață curată și plană.
5. Înainte de antrenament, întotdeauna efectuați mai întâi încălzirea.
6. Țineți copiii și animalele de companie departe de MaxiStepper în orice moment.
7. Purtați întotdeauna îmbrăcăminte și încălțăminte adecvate pentru antrenament atunci
când faceți exerciții, mențineți antrenamentul eficient și interesant;
8. Dacă simțiți amețeli, greață, dureri în piept sau orice alte simptome anormale, opriți
imediat antrenamentul. CONSULTAȚI IMEDIAT UN MEDIC.
9. Nu atingeți cilindrii în timpul antrenamentului.
Cum asamblați Maxi-stepperul:
Fig.1: Deșurubați șurubul (#10, M8x24) de pe stâlpul
inferior curbat(#12), trageți cablul(#34) prin stâlpul
curbat inferior(#12) apoi atașați-l pe cadrul de bază.
După aceea, strângeți șaiba (#11, M8.5x1.5) și șurubul
(#10, M8x24).
INFORMAȚII PRIVIND SIGURANȚA
ASAMBLARE ȘI UTILIZARE

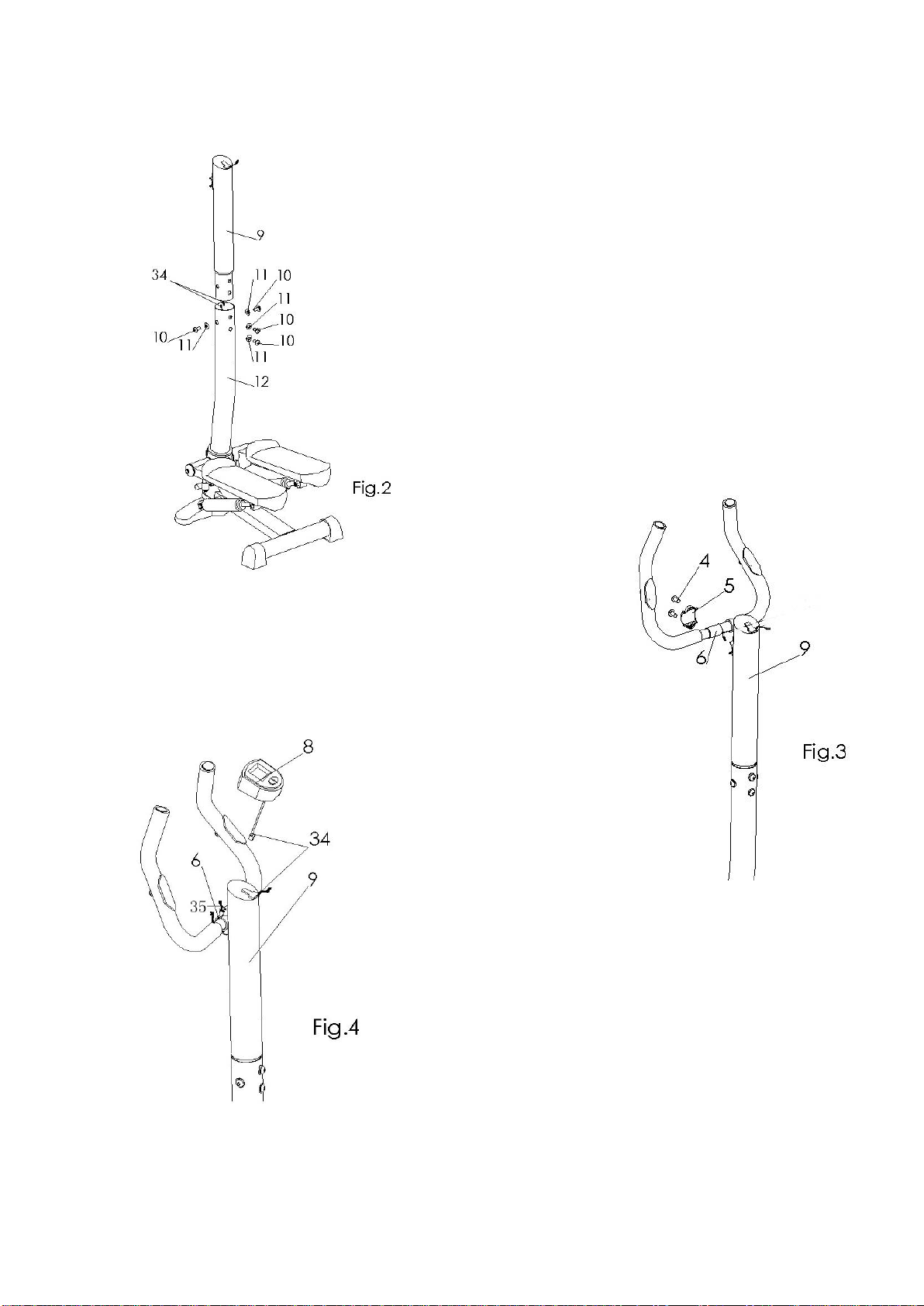

Fig. 2: Deșurubați șurubul(#10, M8x24) de pe tubul
vertical superior(#9), trageți cablul prin tubul vertical
superior(#9) apoi atașati tubul superior(#9) la cel
inferior(#12) prin strângerea șaibei (#11, M8.5x1.5) și
a șurubului (#10, M8x24).
Fig 3: Atașați ghidonul(#6) și clema(#5) la stâlpul vertical
superior(#9) prin strângerea șurubului (#4, M8x30).
Fig 4: Conectați cablul(#34) la computerul electronic (#8)
și introduceți computerul(#8) în suportul computerului.
După aceea, conectați cablul de puls (#35) la computerul
electronic(#8).

Cum se utilizează computerul electronic:
Apăsați butonul MODE și setați calculatorul electronic al Maxi-Stepper-ului pentru a afișa
următoarele funcții:
SCAN: ccanează fiecare funcție în ordine.
TIME: determină durata sesiunii de antrenament.
CALORIES: Arătă caloriile arse. Acesta este doar un ghid și ar trebui să fie folosit ca o
comparație a mai multe sesiuni de exerciții.
STEP: numără pașii în timpul sesiunii de antrenament.
STEP/MIN: afișează pașii pe minut.
PULSE: afișează pulsul în timpul antrenamentului.
Notă:
1. Porniți alimentarea computerului electronic pentru a putea începe sesiunea de
antrenament.
2. Apăsând butonul RESET, computerul va reseta valorile funcțiilor la zero.
3. Dacă nu utilizați stepper-ul timp de 4 minute, calculatorul se va opri automat.

DIAGRAMĂ

Nr.
Descriere
Cant.
Nr.
Descriere
Cant.
1
Manșon spumă
2
19
Șaibă (ф13)
4
2
Capac terminal
2
20
TamponⅠ
2
3
Senzor
2
21
Șaibă(ф6)
4
4
Șurub (M8x30)
2
22
Șurub (ST5.5x24)
4
5
Clemă
1
23
TamponⅡ
2
6
Mâner
1
24
Piuliță(M8)
2
7
Șurub (M3x8)
2
25
Șurub (M8x38)
4
8
Computer
1
26
Șaibă plastic(ф38)
2
9
Stâlp superior
1
27
Bucșă
4
10
Șurub (M8x24)
7
28
Cadru talpă
2
11
Șaibă (M8.5x1.5)
7
29
Șaibă (ф38)
2
12
Stâlp curbat inferior
1
30
Șaibă(ф8.2)
2
13
Mânecă plastic
1
31
Capac terminal
2
14
Cadru de bază
1
32
Șurub (M8x14)
2
15
Ax
1
33
Suport talpă
2
16
Ax mobil
1
34
Cablu
1
17
Capac terminal
4
35
Cablu sensor puls
2
18
Cilindru
2
36
Stabilizator (jos-față)
1
PĂRȚI COMPONENTE

OWNER’S MANUA L
MAXI-STEPPER DHS 3030

1. THE MAXIMUM WEIGHT CAPACITY OF THE MAXI-STEPPER is 105Kgs.
Persons whose weight exceeds this limit should not use this machine.
2. Check all the parts first before doing exercises and never operate the Maxi-stepper if it is
not functioning properly.
3. Tighten all bolts and nuts on a regular basis.
4. Position the Maxi-stepper on a clear, level surface.
5. Before exercising, always do warm-up first.
6. Keep children and pets away from the Maxi-stepper at all times.
7. Always wear appropriate workout clothing and shoes when exercising, and keep your
workout more effective and more interesting;
8. If the user experiences dizziness, nausea, chest pain, or any other abnormal symptoms
STOP the workout at once. CONSULT A PHYSICIAN IMMEDIATELY.
9. Don’t touch the Cylinder while doing exercises.
How to assemble the Maxi-stepper:
Fig.1: Unscrew the bolt(#10, M8x24) from the front
curve tube(#12), pull the cable(#34) through the front
curve tube(#12), and then attach the front curve
tube(#12) to the base frame. After that, tighten the
washer(#11, M8.5x1.5) and the bolt(#10, M8x24).
IMPORTANT SAFETY NOTICE
ASSEMBLY & USAGE

Fig 2: Unscrew the bolt(#10,M8x24) from the top
upright tube(#9),pull the cable through the top upright
tube(#9), and then attach the top upright tube(#9) to
the front curve tube(#12) by tightening the washer
(#11, M8.5x1.5) and the bolt(#10,M8x24).
Fig 3: Attach the handle bar(#6) and the clamp(#5) to the
top upright tube(#9) by tightening the bolt(#4,M8x30).
Fig 4: Connect the cable(#34) with the electronic
computer(#8) and then insert the electronic computer(#8)
into the computer bracket. After that, connect the pulse
cable(#35) with the electronic computer(#8).

How to use the electronic computer:
Press the MODE button and set the electronic computer of your Maxi-stepper to display the
following functions:
SCAN: Scan each function in sequence.
TIME: Determine the length of workout session.
CALORIES: Show the calories burned. This is a rough guide only and should be used as a
comparison over several exercise sessions.
STEP: Accumulate the number of steps during work-out session.
STEP/MIN: Display steps in every minute.
PULSE: Display the pulse during your workout.
Note:
1. Turn the power of the electronic computer on to start doing exercises.
2. By pressing the RESET button the computer will reset all function values to zero.
3. Without using the computer for 4 minutes, the computer will be shut off automatically.
