Diehl IZAR RADIO EXTERN M-BUS User manual

IZAR RADIO EXTERN
M-Bus
Einbauanleitung
Installation guide
Deutsch English
Diese
Anleitung ist
dem Endkunden
auszuhändigen.
This guide must be
given to the end
consumer.

- 2 -
IZAR RADIO EXTERN M-Bus Deutsch

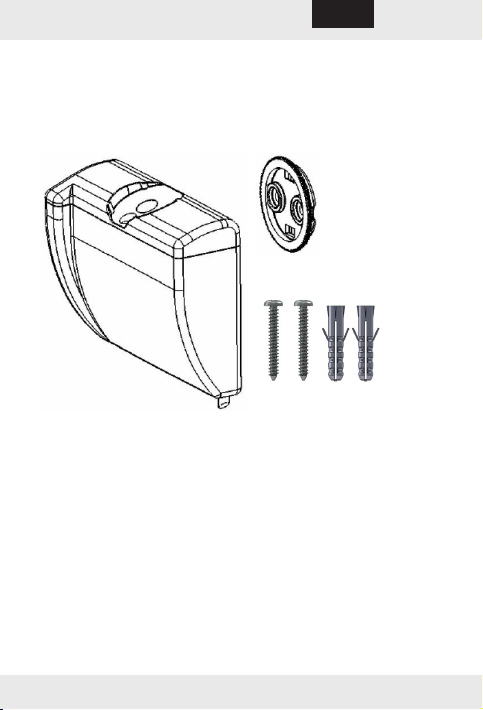

1. Verpackungsinhalt
Kontrollieren Sie bitte vor der Installation bzw. Inbe-
triebnahme des IZAR RADIO EXTERN M-Bus den Verpa-
ckungsinhalt.
1x Modulgehäuse
1x Wandhalterung
2 Schrauben
2 Dübel
2. Einleitung
Das "IZAR RADIO EXTERN M-Bus" Funkmodul (folgend
Funkmodul genannt), ist ein unidirektionaler Funksender,
der für viele Zählertypen geeignet ist.
Das Funkmodul nutzt das international gültige Standard-
kommunikationsprotokoll nach EN 13757, das im Rahmen
der Empfehlungen von CEN TC 294 entwickelt wurde oder
das darauf aufbauende Protokoll nach Open Metering
System Specication.

- 3 -
IZAR RADIO EXTERN M-Bus
Deutsch
Das Funkmodul wird in der mobilen oder stationären
Funkauslesung eingesetzt.
Die Lebensdauer des Funkmoduls beträgt bei normalem
Betrieb bis zu 12 Jahre. Es kann an Zähler aller Medien
angeschlossen werden, die mit einer M-Bus-Schnittstelle
ausgestattet sind.
Das Funkmodul muss unter strikter Einhaltung
der in der vorliegenden technischen Beschrei-
bung angegebenen Vorschriften installiert und
verwendet werden.
Jegliche Manipulation oder Installation, die nicht ord-
nungsgemäß und entsprechend der genannten Vorschrif-
ten erfolgt, entbindet Diehl Metering von jeglicher Ver-
antwortung. Diese liegt ausschließlich beim Verursacher.
3. Technische Daten
Allgemein
Erfüllte Normen und
Richtlinien
EN 300220 RTTE,
EN 301489 RTTE,
EN 60950 Safety&Health,
EN 61000 EMC
Funkfrequenz 868,95 MHz
Batterie 2 Lithiumzellen; 3,6 V
Betriebsdauer Bis zu 12 Jahre
Ausleseschnittstelle M-Bus
Programmierungsschnittstelle optische IrDA-Schnittstelle

- 4 -
IZAR RADIO EXTERN M-Bus Deutsch
Umgebung
Schutzart IP 68
Betriebstemperatur -15 °C bis +55 °C
Lagertemperatur -15 °C bis +55 °C (Lager-
dauer <1 Jahr)
Luftfeuchtigkeit relativ 10 % bis 70 %
(nicht kondensierend)
4. Hinweise
Verwenden Sie dieses Modul bei Gerätefehlern
nicht mehr und kontaktieren Sie sofort den
zuständigen Kundensupport.
Ein Gerätefehler liegt dann vor, wenn z.B. Beschädigun-
gen am Gehäuse bzw. an der Wandhalterung vorhanden
sind oder sich Flüssigkeit im Gehäuse bendet.
Die einschlägigen Vorschriften gegen elektrosta-
tische Entladung (ESD) müssen beachten wer-
den. Das Gehäuse darf nicht geöffnet werden.
Die Batterielebensdauer ist von der Umgebungs-
temperatur abhängig. Die typische Batterie-
lebensdauer gilt für mitteleuropäische Umge-
bungstemperaturen.

- 5 -
IZAR RADIO EXTERN M-Bus
Deutsch
5. Installation
Der Montageabstand des Funkmoduls zu metal-
lenen Gegenständen muss mindestens 1 m
betragen.
Das Funkmodul darf nicht direkter Sonneneinstrahlung
ausgesetzt sein.
Die Wandhalterung muss an einer geraden und
achen Wand montiert werden.
Der Sitz muss gerade sein.
1. Befestigen Sie die
Wandhalterung lage-
richtig mittels der bei-
den Schrauben (Dübel)
an einer Wand.
2. Schieben Sie das Funk-
modul von oben in die
Führungsschiene bis
dieses in der Rastnase
einrastet.

- 6 -
IZAR RADIO EXTERN M-Bus Deutsch
6. Anschluss an einen Zähler mit einer
M-Bus Schnittstelle
Der angeschlossene Zähler darf maximal 3 mA Grund-
strom über den M-Bus benötigen.
Die Anschlüsse für Spannung und M-Bus sind jeweils ver-
polungssicher.
Das Funkmodul wird mittels einem vieradrigem Kabel mit
dem Zähler verbunden. Dabei gilt folgende Zuordnung
zwischen Funktion und Kabelfarbe:
Funktion Kabelfarbe
Externe Spannung gelb / grün
M-Bus braun / weiß
Das Kabel hat eine Standardlänge von 3 m. Es kann aller-
dings mit Verbindern extern auf eine Gesamtlänge von
10 m erweitert werden.
Herstellung der Kabelverbindung zwischen Funkmodul
und Zähler / externer Spannungsversorgung mit Schnell-
verbinder und Presszange.

- 7 -
IZAR RADIO EXTERN M-Bus
Deutsch
Die Verbinder sind gegenüber der Umgebungs-
feuchtigkeit zwar dicht, aber nicht dafür vorge-
sehen, eingetaucht zu werden.
Für diesen Fall ist für eine ausreichende Abdichtung
gegen Feuchte zu sorgen. Die Verbinder sind im Liefer-
umfang enthalten.
7. Externe Spannungsversorgung
Mit angeschlossener, externer Spannungsversorgung
werden die Daten im Funkmodul alle drei Minuten anstelle
einmal täglich aktualisiert.
Die externe Spannungsversorgung muss vom
M-Bus galvanisch getrennt sein.
Mögliche Spannungsversorgungen:
AC 5 V - 30 V I RMS = 10 mA
DC 7,5 V - 30 V I RMS = 10 mA

- 8 -
IZAR RADIO EXTERN M-Bus Deutsch

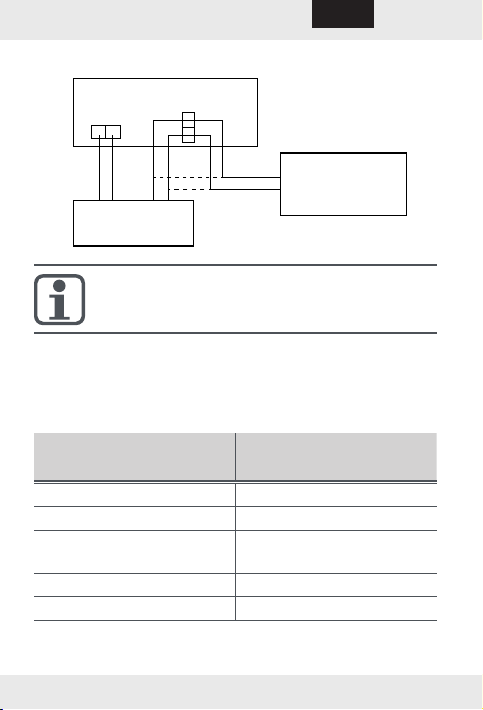

Anschlussbeispiel:
+
-
Zähler / Rechenwerk
Funkmodul
Externe
Spannungsver-
sorgung
M-Bus
Das Funkmodul kann auch direkt mit der exter-
nen Spannungsversorgung verbunden werden.
8. Entfernung bei der Ablesung
Beispiele für die vor Ort erzielten Reichweiten bei der
Ablesung.
Platzierung des Funk-
moduls
Max. Ableseentfernung
Schächte Abhängig vom Material
Keller eines Hauses 60 m
Installationskanal eines
Hochhauses
70 m
Erdgeschoss eines Hauses 100 m
Freies Feld 400 m

- 9 -
IZAR RADIO EXTERN M-Bus
Deutsch
Wie bei jedem anderen Funkgerät können die
Ablesungsentfernungen durch Hindernisse in der
Umgebung sowie durch die Geländetopographie
beeinusst werden.

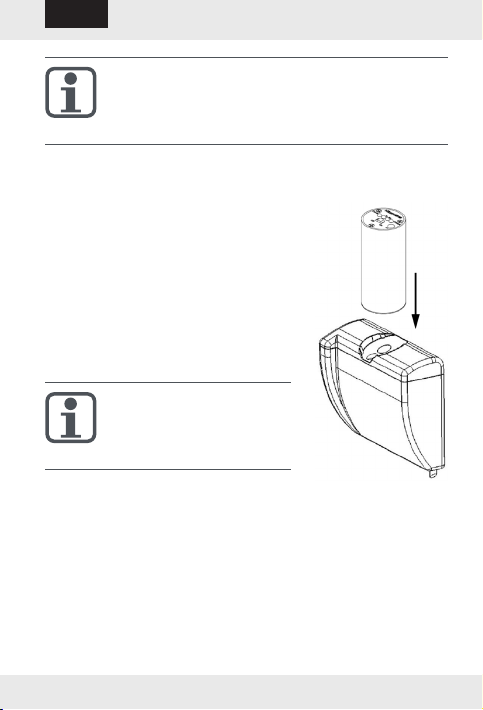

9. Programmierung
Das Funkmodul wird über die optische
IrDA-Schnittstelle mittels der Soft-
ware IZAR@SET (ab Version 1.4.1)
programmiert. Hierzu bitte die Bedie-
nungsanleitung IZAR@SET beachten.
Zur korrekten Programmierung müs-
sen Sie den Optokopf auf die optische
Schnittstelle des Moduls aufsetzen (der
Optokopf haftet selbstständig).
Verwenden Sie bitte zur
Programmierung den
Bluetooth-Optokopf
IZAR OH BT.
10. Wartung
IZAR RADIO EXTERN M-Bus benötigt keine besondere
Wartung. Nicht mit Lösungsmitteln oder Scheuermittel
reinigen, da diese das Kunststoffgehäuse beschädigen
können. Wenn nötig, Tuch oder feuchten Schwamm zur
Reinigung verwenden.

- 10 -
IZAR RADIO EXTERN M-Bus Deutsch
11. Transport und Lagerung
Bei Versand von Messgeräten / Komponenten
mit Funk per Luftfracht ist der Funk vor dem Ver-
sand zu deaktivieren.
Das Modul kann an einem trockenen Ort bei Temperatu-
ren zwischen -15 °C und +55 °C gelagert werden.
Die Lagerung darf höchstens ein Jahr betragen.
12. Umwelthinweis
Das Gerät darf nicht mit dem Hausmüll entsorgt werden.
Senden Sie es zum Recycling an den Hersteller zurück.
13. Zulassung und Konformität
Hiermit erklärt Diehl Metering, dass der Funkanlagentyp
IZAR RADIO EXTERN M-Bus der Richtlinie 2014/53/EU
entspricht.
Der vollständige Text der EU-Konformitätserklärung ist
unter der folgenden Internetadresse verfügbar:
http://www.diehl.com/de/diehl-metering/produkte-
loesungen/produkt-download/
Bitte wählen Sie dort den Partner "Diehl Metering GmbH"
und den Produktbereich "Systemtechnik" aus.

- 11 -
IZAR RADIO EXTERN M-Bus
English
1. Package content
Please check the package content before you install or
use the IZAR RADIO EXTERN M-Bus for the rst time.
1x module housing
1x wall bracket
2 screws
2 dowels
2. Introduction
The "IZAR RADIO EXTERN M-Bus" radio module (herein-
after referred as radio module), is a unidirectional radio
transmitter, which is suitable for many meter types.
The radio module uses the internationally valid stand-
ard protocol for communications according to EN 13757,
which was developed following the recommendations of
CEN TC 294 or the protocol based on this according to the
Open Metering System Specication.

- 12 -
IZAR RADIO EXTERN M-Bus English
The radio module is used in mobile or stationary radio
reading.
The lifecycle of the radio module under normal operating
conditions is 12 years. It can be connected to meters of
all media, which are equipped with a M-Bus interface.
The radio module must be installed and used in
rm compliance with the specied rules in the
present technical description.
Any manipulation or installation, that is not properly car-
ried out and does not correspond to the mentioned reg-
ulations, obviates any responsibility on the part of Diehl
Metering. In this case, the responsibility lies solely with
the originator.
3. Technical Data
General
Fullled standards and
directives
EN 300220 RTTE,
EN 301489 RTTE,
EN 60950 Safety&Health,
EN 61000 EMC
Radio frequency 868.95 MHz
Battery 2 Lithium batteries; 3.6 V
Operating time Up to 12 years
Readout interface M-Bus
Programming interface optical IrDA-interface

- 13 -
IZAR RADIO EXTERN M-Bus
English
Environment
Protection class IP 68
Operating temperature -15 °C to +55 °C
Storage temperature -15 °C to +55 °C (storage
period <1 year)
Relative humidity 10 % to 70 % (non-con-
densing)
4. Instructions
In the event of equipment error, discontinue use
and contact the responsible customer support
immediately.
An equipment error applies when, for example, the hous-
ing and/or the wall bracket is damaged or when the hous-
ing contains liquid.
Always observe the relevant regulations against
electrostatic discharge (ESD).
Do not open the housing.
Battery life depends on the ambient tempera-
ture. The typical battery life applies for Central
European ambient temperatures.

- 14 -
IZAR RADIO EXTERN M-Bus English
5. Installation
The minimum installation distance between the
radio module and metal objects is 1m.
The radio module must not be exposed to direct
sunlight.
The wall bracket must be evenly mounted on a
straight and at wall.
The installation position must be straight.
1. Use the two screws
(and dowels) to pro-
perly attach the wall
bracket to a wall.
2. Push the radio module
into the guide rail from
above until it engages
in the locking pin.

- 15 -
IZAR RADIO EXTERN M-Bus
English
6. Connection to a meter with a M-Bus
interface
The connected meter may need a maximum of 3 mA
background current via the M-Bus.
The connections for voltage and M-Bus are each pro-
tected against polarity reversal.
The radio module is connected to the meter via a four-
wire cable. The following assignment between function
and cable colour is valid.
Function Cable colour
External voltage yellow / green
M-Bus brown / white
The cable has a standard length of 3m. However, it can
be extended to an overall length of 10m by means of
connectors.

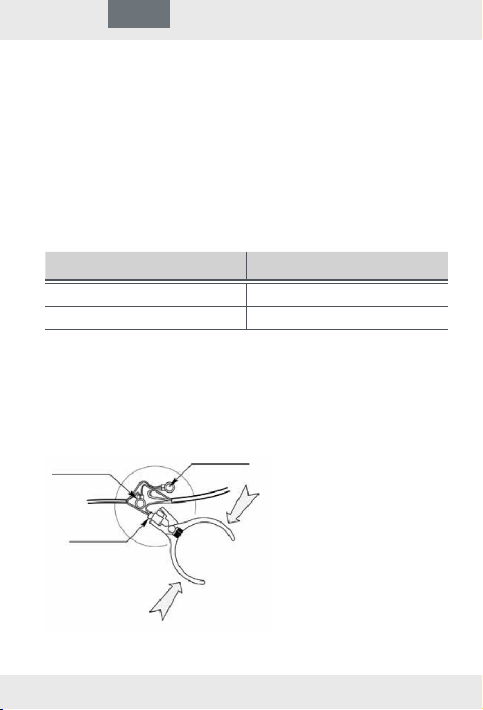

Cable connection between radio module and meter /
external power supply via quick connector and crimping
pliers.

- 16 -
IZAR RADIO EXTERN M-Bus English
The connectors are resistant to ambient humid-
ity but they are not supposed to be immersed in
water.
In this case, a sufcient sealing against humidity has to
be provided. The connectors are included in the scope
of delivery.
7. External power supply
With connected external power supply, the data in the
radio module are updated every three minutes instead of
one time a day.
The external power supply must have a galvanic
separation from the M-Bus.
Possible power supplies:
AC 5 V - 30 V I RMS = 10 mA
DC 7.5 V - 30 V I RMS = 10 mA
Example of a connection:
+
-
Meter / integrator
radio module
External
power supply
M-Bus

- 17 -
IZAR RADIO EXTERN M-Bus
English
The radio module can also be connected directly
to the external power supply.
8. Distance during reading
Examples for the locally received ranges during reading.
Positioning of the radio
module
Max. reading distance
Wells Depending on material
Cellar of a house 60 m
Installation channel of a
skyscraper
70 m
Ground oor of a house 100 m
Open air 400 m
As with any other wireless device, the maximum
read distances can be affected by surrounding
obstacles or the local topography.

- 18 -
IZAR RADIO EXTERN M-Bus English
9. Programming
The radio module is programmed
via the optical IrDA interface using
the IZAR@SET software (Version
1.4.1 or higher). Please observe
the IZAR@Set operating instruc-
tions.

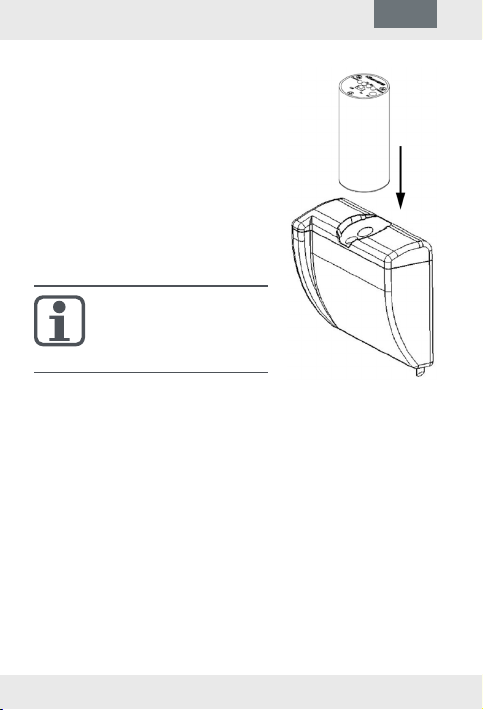

For correct programming, place
the opto head onto the optical
interface of the module (the opto
head is self-adhesive).
For programming,
please use the
Bluetooth opto head
IZAR OH BT.
10. Maintenance
IZAR RADIO EXTERN M-Bus does not require any special
maintenance.
Do not use solvents or abrasive cleaning agents, as these
may damage the plastic housing.
If required, use a cloth or moist sponge for cleaning.

- 19 -
IZAR RADIO EXTERN M-Bus
English
11. Transport and storage
When sending wireless measuring instruments /
components by air, deactivate the wireless
before shipping.
The module can be stored in a dry place at temperatures
between -15 °C and +55 °C.
Maximum storage period is one year.
12. Environmental note
The device must not be disposed together with the
domestic waste.
Return it to the manufacturer for recycling.
13. Approval and Conformity
Hereby, Diehl Metering declares that the radio equipment
type IZAR RADIO EXTERN M-Bus is in compliance with
Directive 2014/53/EU.
The full text of the EU declaration of conformity is availa-
ble at the following internet address:
http://www.diehl.com/en/diehl-metering/products-
solutions/product-download/
On this page, please select "Diehl Metering GmbH" from
the partner list and "Metering Systems" from the product
list.

www.diehl.com/metering
Diehl Metering GmbH
Industriestrasse 13
91522 Ansbach
Phone: [phone]
Fax: [phone]
[email protected]
Mat.-Nr. 3015086 • 29/5/2017 Technische Änderungen vorbehalten • Technical changes reserved
