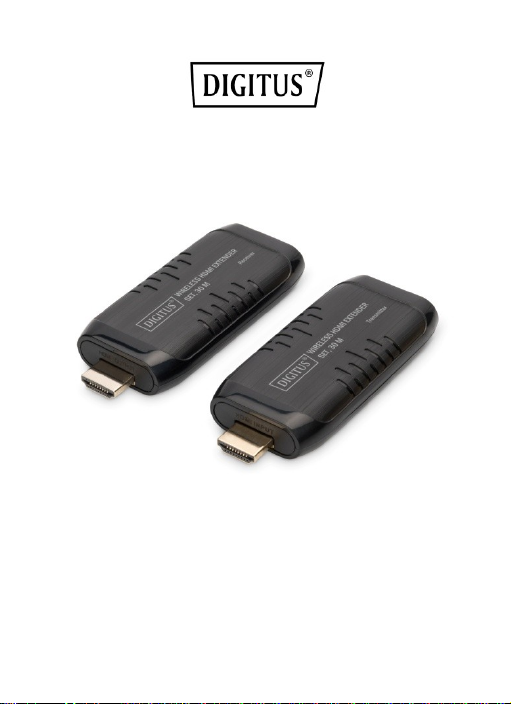

Digitus DS-55309 User manual

Wireless HDMI Extender Set
Manual
DS-55309

Introduction
This HDMI wireless extender includes transmitter unit and receiver unit, allows to
transmit and extend HDMI signal up to 25 meters wirelessly (free field of vision).
It has strong anti-interference ability by running at 5 GHz operation frequency,
and supports point to point connection. It is really a very good solution for
meeting/conference rooms, home entertainment, multi-media education, etc.
Important Safety Notice
Please read below safety instructions carefully before installation and operation:
1) Observe all warnings and notes regarding this device.
2) Do not expose the device to rain, moisture, vapors and liquids.
3) Do not insert any objects into the device.
4) Never attempt to repair the device yourself or open the housing. Danger of
an electric shock!
5) Ensure adequate ventilation to prevent overheating damage.
6) Turn off the power supply and make sure the immediate surroundings are
safe before installation.
7) During a thunderstorm, there is a risk of lightning strike and overvoltage
damage to connected electrical devices.
8) Do not install this device during a thunderstorm.
9) Disconnect the device from the connected electrical devices during a
thunderstorm.
10) The device is intended for indoor use only.
11) If the device needs repair, bring it to a specialist dealer.
12) Dust, moisture, vapors, and harsh detergents or solvents can damage the
device.
13) Disconnect the device from the power supply and connected devices before
cleaning.
14) Use a lint-free cloth to clean the device.
Note:
1) Transmission distance will be different due to the environment.
2) Wall, brick or glass will shorten the signal cover range or cause big signal loss.

Features
1. Highest resolution up to 1080p full HD.
2. Strong anti-interference ability by running at 5GHz operation frequency.
3. Support point to point wireless configuration.
4. Support HDMI 1.4, compatible with HDCP 1.4.
5. 20~30 meters transmission distance (free field of vision)
6. 15~20 meters transmission distance (restricted field of vision)
7. Plug and play, easy installation.
8. Transmitter can be powered by input sources through HDMI port, if the
HDMI port of your notebook/device offer more than 500 mAh
(if the transmission is not working /connection is not stable, or the output is
not fluent, please use included Micro USB to power it via USB port or USB
charging adapter)

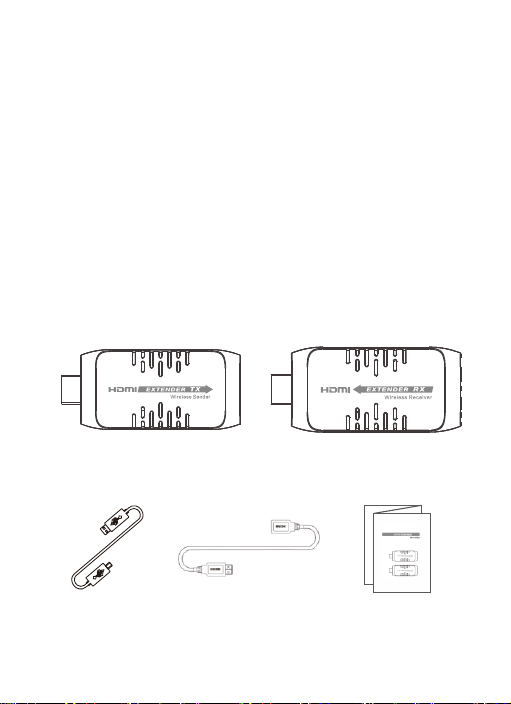

Package Contents
1 x HDMI Extender Sender (TX)
1 x HDMI Extender Receiver (RX)
2 x Micro USB cable
2 x HDMI cable
1 x User manual

Installation Requirement
1. HDMI source device (DVD, Gaming Console, Set top box, PC, etc)
2. HDMI display, monitor, TV and projector with HDMI port.
3. Please make sure use DC5V/1A power supply if need to use
external power adapters.
4. If there is obstacle between transmitter and receiver, especially the display is
with the metal house, please use a male-female HDMI cable to connect this
receiver and display to make sure transmitter connects receiver well.
Frequency range and maximum transmission power
Frequency range: Wi-Fi (HT80) 5.1 GHz ~ 5.8 GHz
Transmission power: max. 14.5 dBm
SW (software) version: V 1.3e
HW (hardware) version: V 1.0

Beschreibung
1. HDMI Extender Sender (TX)
①
HDMI input
Connect with HDMI source device
②
Connections indicator
LED keeps on when there is HDMI input,
blinks slowly when it is successfully
connected, blinks fast when it is
transmitting data
③
Power input
Connect with Micro USB power cable
(optional)
④
Power indicator
LED indicator turn on when power on
NOTE:
This device can be powered from the HDMI source device (which with HDMI
port) directly. However, when the transmission/connection is not stable, or the
output is not fluent, please use external Micro USB power supply.
HDMI Input

2. HDMI Extender Receiver (RX)
①
HDMI output
Connect with HDMI display device
②
Connections indicator
LED blinks slowly when it is not
transmitting data, blinks fast when it is
transmitting data
③
Power input
Connect with Micro USB power cable
④
Power indicator
LED indicator turn on when power on
NOTE:
Receiver can be powered by HDMI display device via Micro USB cable.
HDMI Output

Verbindungen

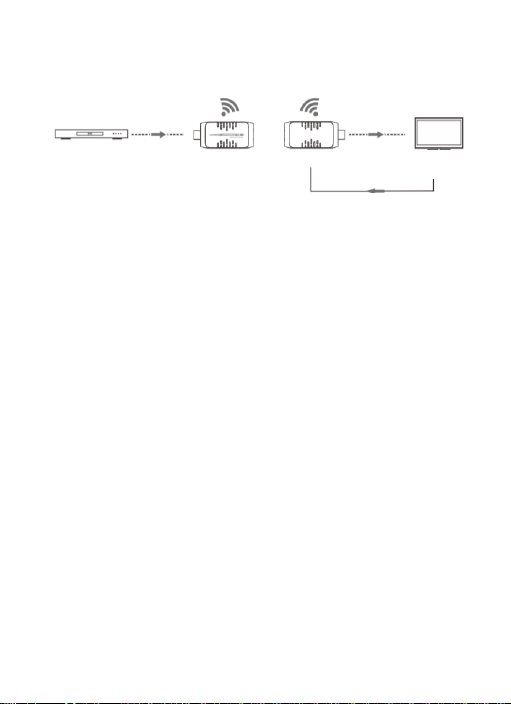

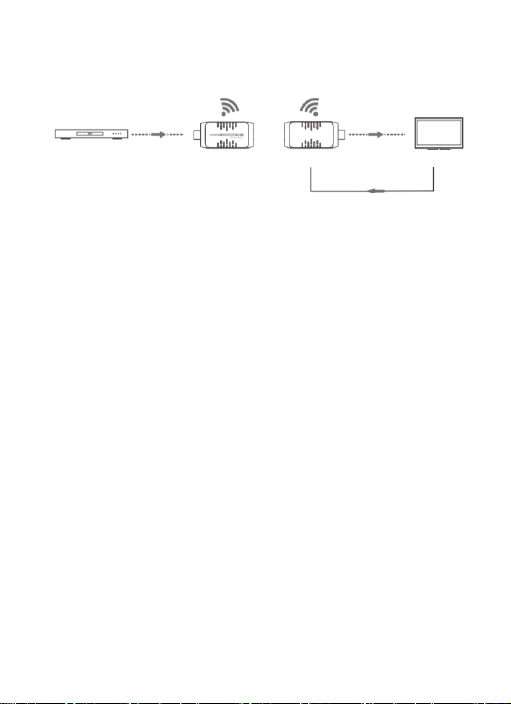

Connection instruction
1) Connect HDMI input to HDMI source device via HDMI cable.
2) Connect HDMI output to HDMI display device via HDMI cable.
3) Power on the device (power led lights) and it works.
Note
1) When the wireless signal transmits through wall, glass or other obstacles,
it will cause signal loss. Please install this device in good environment with
few obstacles.
2) The external environment wireless signal will affect transmission, such as
micro waver, wireless mouse and keyboard etc.
HDMI Extender Sender (TX)
DVD
HDMI-Extender-
Empfänger (RX)
HDMI-
Anzeigegerät
Micro-USB-Kabel
HDMI Extender
Receiver (RX)
HDMI display
Micro USB cable

FAQ
Q: Transmitter and receiver can't be connected with each other?
A:
1) Please check if the wireless connection light on product blinks properly.
2) Restart the transmitter or receiver.
3) Reconnect the HDMI cable or use another HDMI cable to try again.
4) Please change the location of sender (TX) and receiver (RX) and make sure
devices are within the signal coverage.
Q: The Wifi LED indicator of the transmitter is off, but no signal output
on display/monitor?
A:
1) Please check if there is an HDMI signal input of sender TX
2) Try to connect the signal source directly to display device to see if there is
signal output from source device or change the signal source, the resolution
of input signal, HDMI cables to try again.
Q: Display is not fluent and stable
A:
1) Please change the location of sender (TX) and receiver (RX) and make sure
the device is within the signal coverage.
2) Restart the transmitter or receiver.
3) Reconnect the HDMI cable.
4) Remove other wireless signal disturbance and reduce the obstacle on the
way.

Spezification
Supported video resolution
Model: DS-55309
480p@60Hz, 576p@50Hz,
720p@50/60Hz, 1080p@50/60Hz
Supported audio formats
LPCM
HDMI connector
Type A, Female, 19-pin
HDbitT version
1.3e
Latency
<220ms
Input and Output
TMDS signal
0.7～1.2Vp-p(TMDS)
Input and Output
DDC signal
5Vp-p(TTL)
Transmission distance
up to 30 m (free field of vision)
Voltage
power by HDMI port or USB cable
Power consumption
TX＜2.5W,
RX＜2W
ESD protection
1a (contact discharge) level 3
1b (air-gap discharge) level 3
International Standard: IEC61000-4-2
Operating temperature
(0°C ~ 60°C) 32°F ~ 140°F
Storage temperature
(-10°C ~ 70°C) -14°F ~ 94°F
Relative humidity
0 ~ 90% RH (Non-condensing)
Dimension
TX: 88.9(W) x38.99(D) x 15.17(H) mm
RX: 88.9(W) x38.99(D) x 15.17(H) mm
Material
Plastic
Weight
TX: 30g
RX: 30g
Colour
black

Disclaimer
The product name and brand name may be registered trademark of related
manufacturers. ™ and ® may be omitted on the user manual. The pictures on the
user manual are just for reference, and there may be
some slight difference with the real products. We reserve the rights to make
changes without further notice to a product or system described herein to
improve reliability, function or design.
Hereby Assmann Electronic GmbH, declares that the Declaration of Conformity is part of the shipping
content. If the Declaration of Conformity is missing, you can request it by post under the below mentioned
manufacturer address.
www.assmann.com
Assmann Electronic GmbH
Auf dem Schüffel 3
58513 Lüdenscheid
Germany

Wireless HDMI Extender Set
Bedienungsanleitung
DS-55309

Einleitung
Dieser drahtlose HDMI-Extender mit Sende- und Empfangsteil ermöglicht die
drahtlose Übertragung und Verlängerung von HDMI-Signalen bis zu 25 Metern
(freies Sichtfeld). Mit einer Arbeitsfrequenz von ca. 5 GHz ist es gut gegen
Störeinflüsse geschützt und es unterstützt Punkt-zu-Punkt-Verbindungen. Es ist
eine wirklich sehr gute Lösung für Tagungs-/Konferenzräume, Heimkinosysteme,
Multimedia-Schulungssysteme usw.
Wichtige Sicherheitshinweise
Bitte lesen Sie die folgenden Sicherheitshinweise vor Installation und Betrieb
aufmerksam durch:
1. Beachten Sie alle Warnungen und Hinweise zu diesem Gerät.
2. Setzen Sie das Gerät nicht Regen, Feuchtigkeit, Dämpfen und
Flüssigkeiten aus
3. Führen Sie keine Gegenstände in das Gerät ein
4. Versuchen Sie nicht, das Gerät selbst zu reparieren oder das Gehäuse
zu öffnen. Gefahr eines elektrischen Schlags droht!
5. Achten Sie auf ausreichende Belüftung, um Überhitzungsschäden
zu vermeiden
6. Schalten Sie die Stromversorgung aus und vergewissern Sie sich
vor der Installation, dass die Umgebung sicher ist
7. Bei Gewitter besteht Gefahr durch Blitzeinschlag und durch
Überspannungsschäden an angeschlossenen Elektrogeräten
8. Installieren Sie dieses Gerät nicht während eines Gewitters
9. Trennen Sie das Gerät während eines Gewitters von den
angeschlossenen Elektrogeräten
10. Verwenden Sie das Gerät nur innerhalb von Gebäuden
11. Geben Sie das Gerät im Reparaturfall in den Fachhandel
12. Staub, Feuchtigkeit, Dämpfe sowie scharfe Reinigungs- oder
Lösungsmittel können das Gerät beschädigen
13. Trennen Sie das Gerät vom Strom sowie den angeschlossenen
Geräten vor dem Reinigen
14. Reinigen Sie das Gerät mit einem fusselfreien Tuch

Hinweis:
1) Die Übertragungsreichweite hängt von der Umgebung ab.
2) Wände, Ziegel oder Glas verringern die Reichweite des Signals oder führen zu
großen Signalverlusten.
Ausstattungsdetails
1. Höchste Auflösung bis zu Full HD 1080p.
2. Guter Schutz gegen Störeinflüsse durch Verwendung einer
3. Betriebsfrequenz von 5 GHz.
4. Unterstützt drahtlose Punkt-zu-Punkt-Konfiguration.
5. Unterstützt HDMI 1.4, kompatibel mit HDCP 1.4
6. 20 bis 30 m Übertragungsreichweite (freies Sichtfeld)
7. 15 bis 20 m Übertragungsreichweite (eingeschränktes Sichtfeld)
8. Plug-and-Play, einfache Installation.
9. Der Sender über den HDMI-Anschluss von durch die Eingangsquellen mit
Strom versorgt werden, wenn der HDMI-Anschluss des Notebooks/Geräts
mehr als 500 mAh liefert
(Wenn die Übertragung nicht funktioniert, die Verbindung nicht stabil ist
oder die Ausgabe nicht flüssig erfolgt, verwenden Sie das mitgelieferte
Micro-USB-Kabel und schließen es zur Stromversorgung an einen USB-
Anschluss oder ein USB-Netzadapter an)

Lieferumfang
1 x HDMI-Extender-Sender (TX)
1 x HDMI-Extender-Empfänger (RX)
2 x Micro-USB-Kabel
2 x HDMI-Kabel
1 x Benutzerhandbuch
Installationsanforderungen
1. HDMI-Quellgerät (DVD-Player, Spielekonsole, Settop-Box, PC usw.).
2. HDMI-Display, Monitor, Fernseher oder Projektor mit HDMI-Anschluss.
3. Stellen Sie sicher, dass bei Verwendung externer Netzteile diese 5 VDC/1 A
liefern können.
4. Wenn Hindernisse zwischen Sender und Empfänger vorhanden sind, vor
allem, wenn sich das Display in einem Metallgehäuse befindet, verbinden Sie
diesen Empfänger und das Display mit einen Stecker-Buchse-HDMI-Kabel, um
sicherzustellen, dass Sender und Empfänger gut miteinander verbunden sind.
Frequenzbereich & Maximale Sendeleistung
Frequenzbereich: Wifi (HT80) 5,1 GHz ~ 5,8 GHz
Sendeleistung: 14,5 dBm max.
SW (Soft Ware) Version: V 1.3e
HW (Hard Ware) Version: V 1.0

Beschreibung
1. HDMI-Extender-Sender (TX)
①
HDMI-Eingang
Für den Anschluss eines HDMI-
Ausgangsgerätes
②
Verbindungsanzeige
Die LED leuchtet, wenn eine HDMI-
Eingabe erfolgt. Sie blinkt bei
erfolgreicher Verbindung langsam
und sie blinkt schnell, wenn Daten
übertragen werden
③
Stromversorgungseingang
Anschluss eines Micro-USB-
Stromversorgungskabels (optional)
④
Betriebsanzeige
Die LED-Anzeige leuchtet beim
Einschalten auf
HINWEIS:
Dieses Gerät kann vom HDMI-Quellgerät (über den HDMI-Anschluss) direkt mit
Strom versorgt werden. Wenn jedoch die Übertragung/Verbindung nicht stabil ist
oder die Ausgabe nicht flüssig erfolgt, verwenden Sie eine externe
Stromversorgung über Micro-USB-Kabel.
HDMI-Eingang

2. HDMI-Extender-Empfänger (RX)
①
HDMI-Ausgang
Für den Anschluss eines HDMI-
Ausgangsgerätes
②
Verbindungsanzeige
Die LED blinkt langsam, wenn keine
Daten übertragen werden, sie blinkt
schnell, wenn Daten übertragen
werden
③
Stromversorgungseingang
Anschluss eines Micro-USB-
Stromversorgungskabels
④
Betriebsanzeige
Die LED-Anzeige leuchtet beim
Einschalten auf
HINWEIS:
Der Empfänger kann vom HDMI-Anzeigegerät über Micro-USB-Kabel mit Strom
versorgt werden.
HDMI-Ausgang

Verbindungen
Anweisungen zum Verbinden
1) Verbinden Sie den HDMI-Eingang über ein HDMI-Kabel mit dem HDMI-
Quellgerät.
2) Verbinden Sie den HDMI-Ausgang über ein HDMI-Kabel mit dem HDMI-
Anzeigegerät.
3) Schalten Sie das Gerät ein (Betriebs-LED leuchtet).
Hinweis
1) Wenn das Funksignal durch Wände, Glas oder andere Hindernisse übertragen
wird, kann es zu Signalverlusten kommen. Installieren Sie dieses Gerät in
einer optimalen Umgebung mit wenigen Hindernissen.
2) Das Funksignal kann durch äußere Einflüsse, wie Mikrowellen, kabellose
Mäuse und Tastaturen usw. beeinflusst werden
HDMI-Extender-Sender (TX)
DVD
HDMI-Extender-
Empfänger (RX)
HDMI-
Anzeigegerät
Micro-USB-Kabel
HDMI-Extender-
Empfänger (RX)
HDMI-
Anzeigegerät
Micro-USB-Kabel

Häufig gestellte Fragen
F: Sender und Empfänger können nicht miteinander verbunden werden?
A:
1) Überprüfen Sie, ob am Produkt die LED-Anzeige für die Funkverbindung
ordnungsgemäß blinkt.
2) Starten Sie Sender und Empfänger neu.
3) Schließen Sie das HDMI-Kabel erneut an oder verwenden Sie ein anderes
HDMI-Kabel, um es erneut zu versuchen.
4) Ändern Sie den Standort von Sender (TX) und Empfänger (RX) und stellen Sie
sicher, dass sich die Geräte innerhalb der Signalreichweite befinden.
F: Die WLAN-LED-Anzeige des Senders leuchtet, aber es erfolgt keine
Signalausgabe auf Bildschirm/Monitor?
A:
1) Überprüfen Sie, ob am HDMI-Eingang des Senders (TX) ein Signal anliegt.
2) Versuchen Sie, die Signalquelle direkt mit dem Gerät zu verbinden, um
festzustellen, ob eine Signalausgabe vom Quellgerät erfolgt bzw. wechseln Sie
die Signalquelle, die Auflösung des Eingangssignals oder das HDMI-Kabel und
versuchen Sie es erneut.
F: Die Anzeige erfolgt nicht flüssig und ist instabil
A:
1) Ändern Sie den Standort von Sender (TX) und Empfänger (RX) und stellen Sie
sicher, dass sich die Geräte innerhalb der Signalreichweite befinden.
2) Starten Sie Sender und Empfänger neu.
3) Schließen Sie das HDMI-Kabel erneut an.
4) Entfernen Sie störende Funksignalquellen und verringern die Anzahl von
Hindernissen auf dem Übertragungsweg.

Spezifikation
Unterstützte
Videoauflösungen
Modell: DS-55309
480p bei 60 Hz, 576p bei 50 Hz,
720p bei 50/60 Hz, 1080p bei 50/60 Hz
Unterstützte Audioformate
LPCM
HDMI-Anschluss
Typ A, Buchse, 19-Pin
HDbitT Version
1.3e
Latenz
<220 ms
TMDS-Signalein- und -ausgang
0,7 bis 1,2 Vp-p (TMDS)
DDC-Signalein- und -ausgang
5 Vp-p (TTL)
Übertragungsreichweite
bis zu 30 m (freies Sichtfeld)
Spannung
Stromversorgung über HDMI-Anschluss oder
USB-Kabel
Leistungsaufnahme
Sender (TX) < 2,5 W,
Empfänger (RX) < 2 W
ESD-Schutz
1a (Kontaktentladung) Stufe 3
1b (Luftspalt-Entladung) Stufe 3
Internationaler Standard: IEC61000-4-2
Betriebstemperatur
0 °C - 60 °C
Lagertemperatur
-10 °C - 70 °C
Relative Luftfeuchtigkeit
0 - 90 % rF (nicht kondensierend)
Abmessungen
TX: 88,9 (B) x 38,99 (T) x 15,17 (H) mm
RX: 88,9 (B) x 38,99 (T) x 15,17 (H) mm
Material
Kunststoff
Gewicht
TX: 30 g
RX: 30 g
Farbe
Schwarz

Haftungsausschluss
Der Produkt- und Markenname sind eingetragene Warenzeichen der jeweiligen
Eigentümer. ™ und ® wurden im Benutzerhandbuch möglicherweise
weggelassen. Die Bilder im Benutzerhandbuch sind nur als Referenz gedacht und
sie können sich möglicherweise geringfügig von den tatsächlichen Produkten
unterscheiden. Wir behalten uns das Recht vor, Änderungen ohne weitere
Ankündigung an einem hier beschriebenen Produkt oder System vorzunehmen,
um die Zuverlässigkeit, die Funktion oder das Design zu verbessern.
Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitätserklärung dem Produkt
beiliegt. Sollte die Konformitätserklärung fehlen, kann diese postalisch unter der unten genannten
Herstelleradresse angefordert werden.
www.assmann.com
Assmann Electronic GmbH
Auf dem Schüffel 3
58513 Lüdenscheid
Germany
