Dimplex LAK 6IMR-TP User manual

Bölmeli hava/su
ısı pompası,
Hydrobox dahil
LAK 6IMR-TP
LAK 9IMR-TP
Montaj ve
kullanım kılavuzu
TürkçeEnglish
Installation and
Operating Instructions
Split air-to-water
heat pump with
hydrobox
Pompa ciepła
powietrze/woda
typu split z jednostką
Hydrobox
LAK 6IMR-TP
LAK 9IMR-TP
LAK 14ITR-TP
LAK 14ITR-TP
Instrukcja montażu
i użytkowania
Polski
SiparişNo. / Order no. / Nr zamówienia : 452162.66.14 FD 9607

www.dimplex.de 452162.66.14 · FD 9607 TR-1
Türkçe
LAK 6IMR-TP - LAK 14ITR-TP
Inhaltsverzeichnis
1 Lütfen hemen okuyun ................................................................................................................ TR-2
1.1 Önemli notlar ........................................................................................................................................TR-2
1.2 Amaca uygun kullanım .........................................................................................................................TR-2
1.3 Yasal yönetmelikler ve kurallar .............................................................................................................TR-2
2 Kullanım amacı........................................................................................................................... TR-3
2.1 Uygulama alanı.....................................................................................................................................TR-3
2.2 Genel özellikler .....................................................................................................................................TR-3
3 Teslimat kapsamı....................................................................................................................... TR-3
3.1 İç ünite ..................................................................................................................................................TR-3
3.2 Kontak plakası......................................................................................................................................TR-3
3.3 Isıpompasıkontrol ünitesi ....................................................................................................................TR-3
4Dışünite ...................................................................................................................................... TR-4
4.1 Kurulum ................................................................................................................................................TR-4
4.2 Kışın ve mevsimlik rüzgarlarda dikkat edilecek hususlar......................................................................TR-6
5İç ünite montajı........................................................................................................................... TR-6
5.1 Genel ....................................................................................................................................................TR-6
5.2 İç ünitenin sabitlenmesi ........................................................................................................................TR-6
5.3 Isıtma sistemi bağlantısı.......................................................................................................................TR-7
6 Devreye alma .............................................................................................................................. TR-8
6.1 Genel ....................................................................................................................................................TR-8
6.2 Hazırlık..................................................................................................................................................TR-8
6.3 Devreye almada yöntem ve usuller ......................................................................................................TR-8
7Dışünitenin borulu iletim ve kablosunun bağlanması........................................................... TR-9

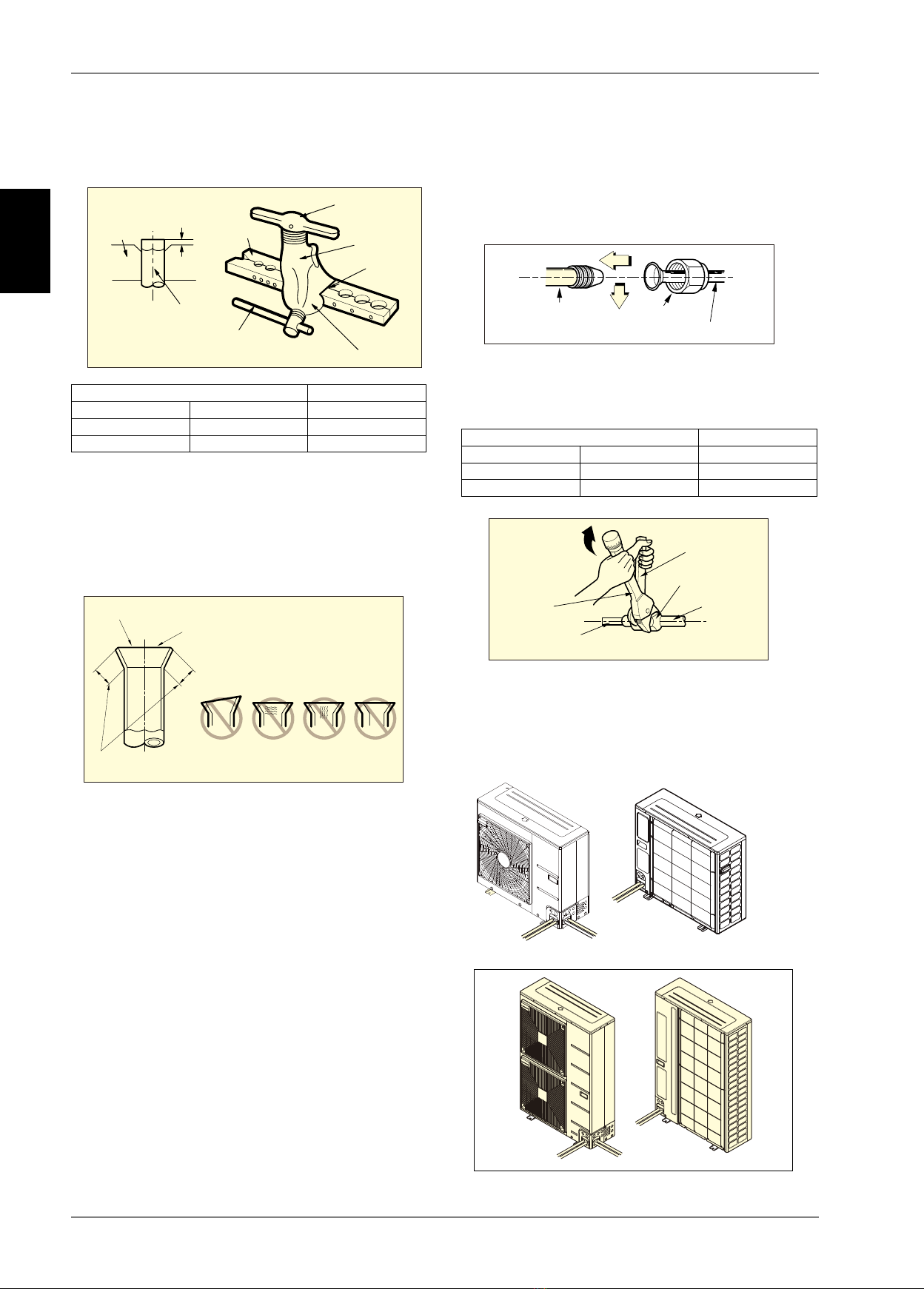

7.1 Soğutucu akışkan boruları....................................................................................................................TR-9

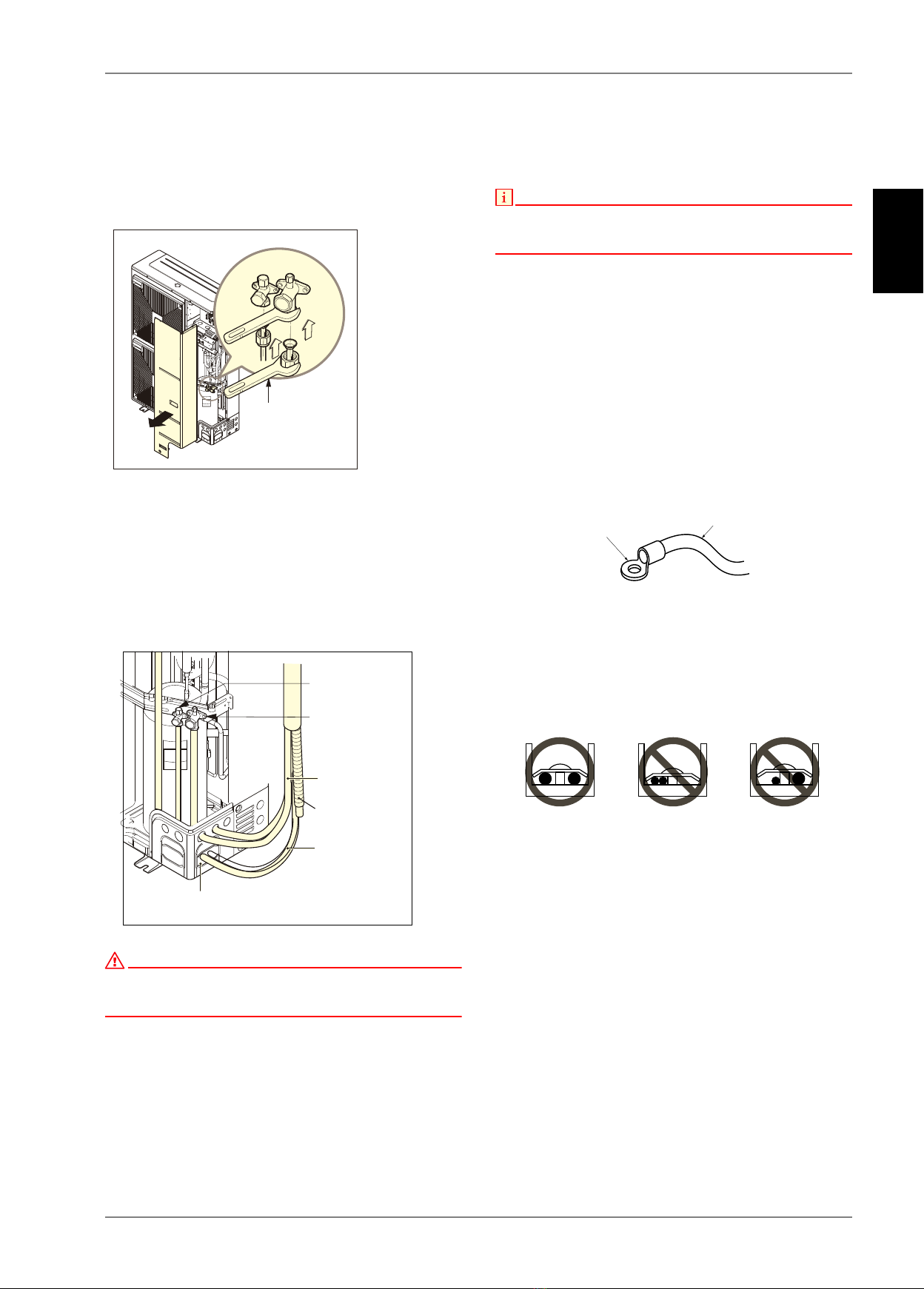

7.2 Elektrik bağlantıları.............................................................................................................................TR-11
7.3 Son iş..................................................................................................................................................TR-12
7.4 Sızdırmazlık testi ve tahliye ................................................................................................................TR-13
8 Kontrol noktası, bakım ve arıza giderme ............................................................................... TR-14
8.1 Devreye alma kontrol listesi................................................................................................................TR-14
8.2 Bakım..................................................................................................................................................TR-15
8.3 Arıza giderme .....................................................................................................................................TR-15

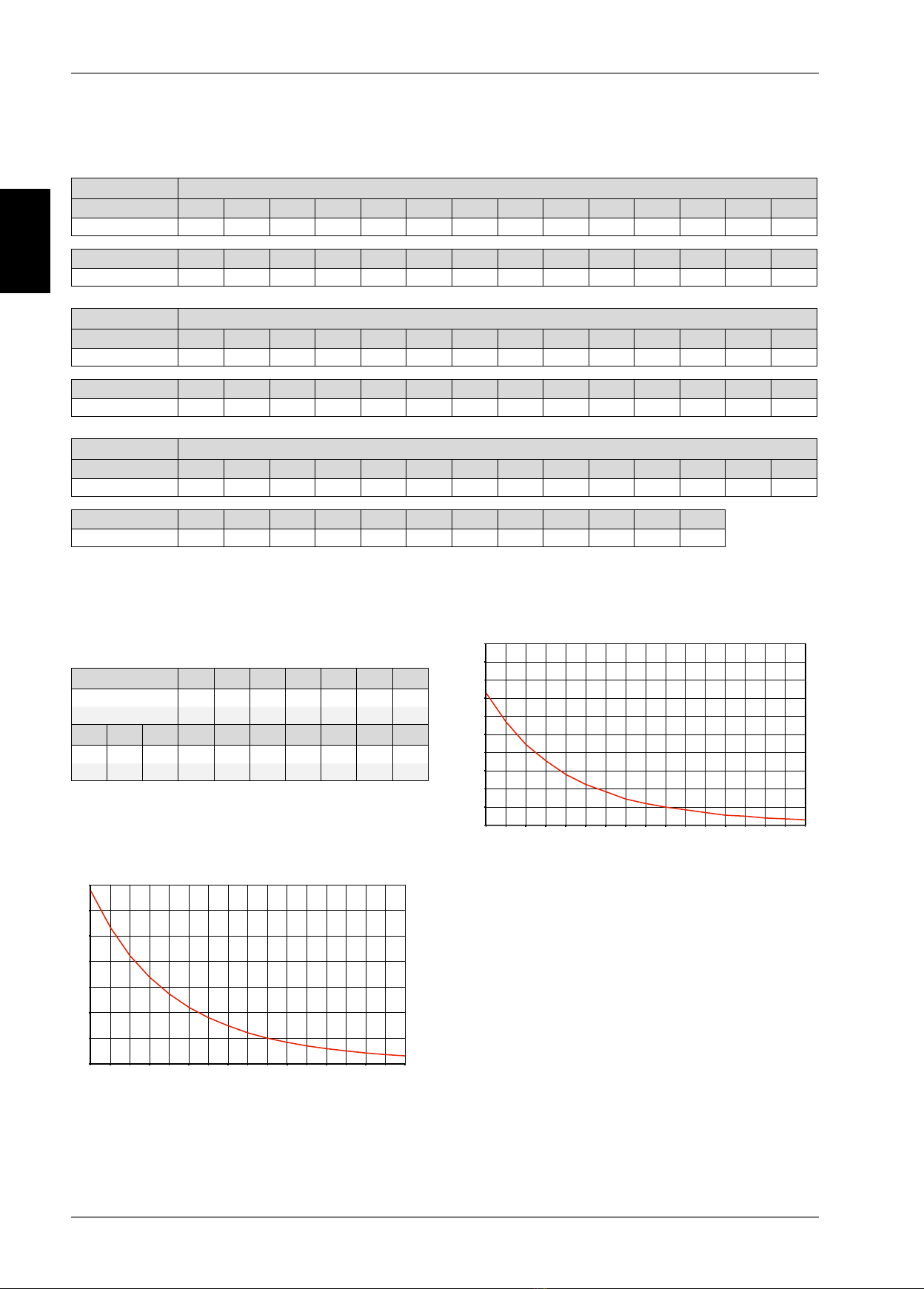

8.4 Dışmodül sıcaklık sensörü özellikleri .................................................................................................TR-16
8.5 İç ünite sıcaklık sensörü özellikleri......................................................................................................TR-16
9 Temizlik / Bakım ....................................................................................................................... TR-17
9.1 Bakım..................................................................................................................................................TR-17
9.2 Isıtma tarafıtemizliği...........................................................................................................................TR-17
10 Arızalar / Sorun Giderme ......................................................................................................... TR-17
11 Devre dışıbırakma / Tasfiye .................................................................................................... TR-17
12 Cihaz bilgisi .............................................................................................................................. TR-18
Ek / Appendix / Załącznik.................................................................................................................... A-I
Boyutlar / Dimension Drawings / Rysunki wymiarowe .............................................................................A-II
Diyagramlar / Diagrams / Wykresy............................................................................................................ A-VI
Akım akışplanları/ Circuit diagrams / Schematy obwodowe .............................................................. A-VIII
Hidrolik bağlantışeması/ Hydraulic integration diagrams / Schematy układów hydraulicznych .... A-XIII
Uygunluk beyanı/ Declaration of Conformity / Deklaracja zgodności ................................................A-XVI

TR-2 452162.66.14 · FD 9607 www.dimplex.de
Türkçe
LAK 6IMR-TP - LAK 14ITR-TP
1 Lütfen hemen okuyun
1.1 Önemli notlar
DIKKAT!
Cihazıaçmadan önce tüm elektriksel devrenin gerilimsiz olduğundan
emin olun.
DIKKAT!
Isıpompasıdüşük sistem sıcaklığıile çalıştırıldığında, ısıpompası
tamamen devre dışıkalabilir. Isıpompasıuzun süre devre dışıkaldığında
devreye alma işlemi için yukarıdaki prosedür uygulanacaktır.
DIKKAT!
Sistem yalnızca yetkili ve uzman kişiler tarafından yapılmalıdır.
DIKKAT!
Uygunsuz soğutucu akışkan dolumu esnasında sistemde arıza çıkma
riski vardır.
DIKKAT!
Dışparçaların vanalarınıasla açmayın. İlk olarak bölüm 7.2 sayfasina 11
ve bölüm 7.3 sayfasina 12'deki çalışmalarıgerçekleştirin.
DIKKAT!
Yüzeye zarar verebileceklerinden dolayıasla kum, soda, asit ya da klor
içeren temizlik maddeleri kullanmayın.
Emniyet valfinin fonksiyon güvenliği periyodik olarak denetlen-
melidir. Uzman firma tarafından yıllık bakım yapılmasıönerilir.
Emniyet valfi akışıgörülebilecek şekilde bir kirli su kanalına akta-
rılmalıdır.
Ek bir genleşme tankının gerekli olup olmadığınıdenetlemek
ısıtma sistemini tesis eden firmanın kendi sorumluluğundadır.
Makul bir çalışma ile önemli derecede enerji tasarrufu sağlanır.
Isıpompasının çalışmasında ısıtma suyu sıcaklığımümkün oldu-
ğunca düşük olmalıdır. Sistem sıcaklığının ayarlanmasıısıtma
sisteminin planlayıcısının sorumluluğundadır.
Yerden ısıtma sisteminin kurulumu esnasında, ısıpompasıkon-
trol ünitesinde maksimum başlangıç/geri dönüşsıcaklığıiçin
makul bir değer ayarlanmalıdır. Sıcaklık sensörünün konumu
göz önünde bulundurulmalıdır.
1.2 Amaca uygun kullanım
Bu cihaz yalnızca üretici tarafından izin verilen kullanım amacına
uygun olarak kullanılmalıdır. Başka amaçlar doğrultusunda kulla-
nılmasıkullanım amacına uygun değildir. Ayrıca ilgili projelen-
dirme planınıda göz önünde bulundurun. Cihazda herhangi bir
değişiklik veya tadil yapmayın.
1.3 Yasal yönetmelikler ve kurallar
Avrupa Birliğinin 2006/42/EC sayılıDirektifinin 1 Maddesi ve 2 k)
bölümü (Makine direktifi) uyarınca bu ısıpompasıev ortamında
kullanıma uygundur ve Avrupa Birliğinin 2006/95/EC sayılıDirek-
tifinin (Düşük voltaj direktifi) gerekliliklerine tabidir. Ayrıca dükkan
ve ofislerin, zirai işletmelerin, otel, pansiyon ve buna benzer
diğer konaklama tesisleri gibi çalışma ortamlarının ısıtılmasında
deneyimi olmayan kişilerin kullanımına yöneliktir.
LAK cihazların kurulum ve işlemesinde gerekli tüm AB Direktifi,
DIN- ve VDE- yönetmelikleri dikkate alınmıştır (bkz. CE uygunluk
beyanı).
LAK cihazların elektrik bağlantılarıiçin VDE, EN veya IEC norm-
larının dikkate alınmasıgerekir. Bunun dışında besleme şebe-
kesi işletmecisinin bağlantışartlarıda göz önünde bulundurulma-
lıdır.
Isıtma sistemi bağlantılarıiçin ilgili yönetmeliklerin dikkate alın-
masıgerekir. LAK cihazlarıbölgesel içe suyu temini için içme
suyu kaynaklarına bağlanırken geçerli yönetmelikler dikkate alın-
malıdır.
Kişiler, özellikle fiziksel, duygusal veya zihinsel yetenekleri ya da
deneyim ve bilgi eksikleri nedeniyle çocuklar bu cihazıkullana-
maz, bu cihaz sorumlu kişinin gözetimi altında ve onun talimatları
doğrultusunda kullanılmalıdır.
Çocuklar gözetim altında olmalıve bu cihaz ile oynamalarına
müsaade edilmemelidir.

www.dimplex.de 452162.66.14 · FD 9607 TR-3
Türkçe
LAK 6IMR-TP - LAK 14ITR-TP
2Kullanım amacı
2.1 Uygulama alanı
İç ünite çift taraflıısıpompasıve binadaki ısıtma şebekesi ara-
sında arayüz oluşturur. İç ünite katkısız bir ısıtma devresine
sahip ısıüretimi ve ısıdağılımıarasında bulunan tüm hidrolik bi-
leşenlere sahiptir.
2.2 Genel özellikler
Düşük kurulum hattı
Bağlantıya hazır
Kademesiz çalışan devir daim pompasıihtiyaca bağlıperfor-
mans ayarlamasısağlar.
Isıtma desteği için kumandalıboru ısıtma (2/4/6 kW).
3 Teslimat kapsamı
3.1 İç ünite
Hidrolik bileşenler
Ayarlıdevir daim pompasıdahil katkısız ısıtma devresi
2. Elektrikli boru ısıtma ısıüreticisi, emniyet sıcaklığısınırla-
yıcıile ısıtma gücü 2, 4 - 6 kW'a kadar emniyete alınmıştır
Emniyet tekniği donanımı:
Emniyet valfi, harekete geçirme zamanı, 2,5 bar
Soğutma tekniği bileşenleri
Soğutucu akışkan / ısıtma suyu ısıeşanjörü
Bölünmüşkablo bağlantıları
NOT
Dışsensör standart olarak dışünite tarafından sağlanır. Harici sensör
bağlantılarıda mevcuttur bölüm 8.5.2 sayfasina 16.

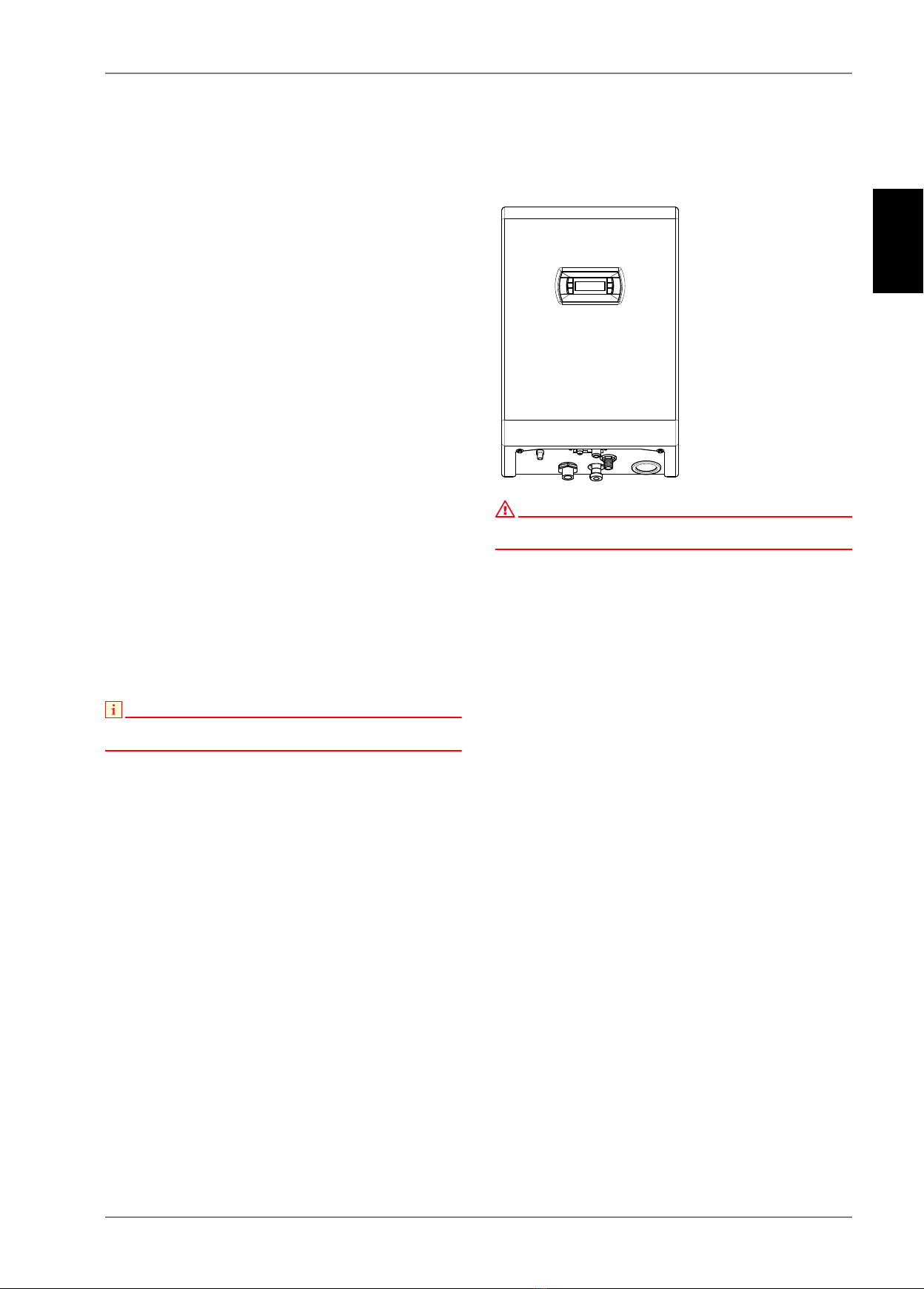

3.2 Kontak plakası
Cihazın iç tarafa ulaşmasıiçin kaplamayısökün.
Alt taraftaki her iki vidayıgevşetin. Ardından kaplamayıyukarı
doğru kaldırın.
DIKKAT!
Cihazıaçmadan önce tüm elektriksel devrenin gerilimsiz olduğundan
emin olun.
Kaplama söküldükten sonra elektrik alana rahatça erişilebilir.
Kontak plakasında, şebeke bağlantısıterminalleri, ısıtma destek-
leri, ısıpompasıve ısıpompasıkontrol ünitesi bağlantıhattıiçin
bağlantıterminalleri bulunur.
3.3 Isıpompasıkontrol ünitesi
Entegre ısıpompasıkontrol ünitesi uygun bir elektronik ayar aleti
ve kumanda tertibatıdır. Dışsıcaklık, sıcak su hazırlama ve em-
niyet düzenine bağlıolarak ısıtma sisteminin tamamınıkontrol
eder ve izler.
Isıpompasıkontrol ünitesinin çalışma şekli ve kullanımıilişikteki
kullanım kılavuzunda açıklanmaktadır.

TR-4 452162.66.14 · FD 9607 www.dimplex.de
Türkçe
LAK 6IMR-TP - LAK 14ITR-TP
4Dışünite
4.1 Kurulum
Dışünite binadan ayrıbir temel üzerinde duracak şekilde
duvara yakın bir yere kurulmasıönerilir. Emme tarafından
en az 0,3 m'lik bir mesafe bırakılmasına dikkat edin
(görüntü 4.1 sayfasina 4 + görüntü 4.2 sayfasina 4).
Şayet güneşışığı, yağmur veya kara karşıbir çatıtakıldıysa,
cihazın ısıeşanjörü engellenmemelidir.
Boşta kurulumda temelin emme tarafıcihaza bitişik şekilde
kurulmalıdır. Bu sayede temel ve buharlaştırıcıarasına kar
girme olasılığıönlenmişolur.
Belirtilen minimum mesafeye (görüntü 4.1 sayfasina 4) uyul-
malıdır.
Cihaz, sıcak/soğuk hava hareketleri ve ses emisyonlarının
rahatsız etmeyeceği bir yere monte edilmelidir.
Yoğuşma tavasıyoğuşma drenajıiçin farklıolanaklar sunar.
Sıcak bölgelerde, kondansatör cihazdan ayrıçalışır. Uzun
dönemli donma olaylarının yaşandığıbölgelerde kontrollü
yoğuşma drenajıgerçekleştirildiğinden emin olunmalıdır.
Abb. 4.1
Abb. 4.2
Abb. 4.3
Sık sık ses sorunlarıyaratacağından duvar konsolu montajıya-
pılmasıtavsiye edilmez.
Şayet bu kurulum seçenekleri tercih edilirse aşağıdaki noktalara
dikkat edilmelidir:
Önceden kauçuk tampon ayarlanmalıdır
Dışünitenin ağırlığına dikkat edilmelidir
Duvar konsolunun maksimum yüksekliği zeminden 1 m ol-
malıdır
Minimum mesafeye uyulmalıdır
Abb. 4.4
0,2 m
0,3 m



0,3 m
0,2 m
> 5%










 

 
 

 
 

www.dimplex.de 452162.66.14 · FD 9607 TR-5
Türkçe
LAK 6IMR-TP - LAK 14ITR-TP
4.1.1 Ayırma ve elektrik hatlarıiçin duvar
girişi
Ayırma ve elektrik hattınıdöşemek için aşağıdakilere dikkat
edin:
Borulu iletim için delikli bir burgu ile 70 mm'lik bir delik açın.
Borulu iletim deliğinin dışmodüle doğru hafif eğimli olması
gerekir bu şekilde binadan içeriye yağmur giremez.
4.1.2 Yoğuşma drenajıiçin duvar girişi
4.1.3 Kıyıalanlarına montaj
NOT
Hava/su ısıpompasıasit ve alkali gazlar gibi aşındırıcıgazların oluştuğu
alanlara monte EDİLMEMELİDİR.
NOT
Şayet dışmodül kıyıalanına monte edilirse doğrudan deniz rüzgarından
kaçınılmalıdır.
Durum 1: Şayet dışmodül kıyıalanına monte edilirse doğrudan
deniz rüzgarından kaçınılmalıdır. Dışmodülü deniz rüzgarıyönü-
nün tersine doğru monte edin.
Durum 2: Şayet dışmodül deniz rüzgarıyönüne monte edilirse,
deniz rüzgarınıtutacak bir rüzgar korumalığıtemin edilmelidir.
Rüzgar korumasıdeniz rüzgarınıtutacak kadar sağlam (be-
ton gibi) olmalıdır.
Rüzgar korumasının yükseklik ve genişliği dışmodülün orta-
lama %150'si kadar olmalıdır.
Yeterli hava akımısağlamak için dışmodülden en az 700
mm'lik bir mesafe bırakılmalıdır.
NOT
Şayet kıyıalanlarına ilişkin yazılımontaj gerekliliklerine uyulmazsa,
aşınmaya karşıkorunmaya ilişkin daha fazla bilgi almak için Dimplex
çalışanlarıile iletişime geçin.
NOT
Isıeşanjöründeki toz ve tuz kirliliği düzenli aralıklarla (en azından yılda
bir) suyla temizlenmelidir.






 


Deniz rüzgarı
Rüzgardan koruyucu

TR-6 452162.66.14 · FD 9607 www.dimplex.de
Türkçe
LAK 6IMR-TP - LAK 14ITR-TP
4.2 Kışın ve mevsimlik rüzgarlarda
dikkat edilecek hususlar
Cihazın düzgün bir şekilde çalışabilmesi için karlıalanlarda
veya çok soğuk bir yerde gerekli koruyucu önlemlerin alın-
masıgerekir.
Dışmodülü doğrudan cihaza kar girmeyecek bir yere monte
edin. Hava girişine kar girer ve donarsa cihaz hatalıçalışabi-
lir. Kar yağışıbulunan alanlarda bir kaplama kullanın.
Yoğun kar yağışlarımeydana gelen bölgelerde dışüniteyi
en az orta kar seviyesine (yıllık kar ortalaması) kurun.
Şayet dışmodüle 100 mm'den daha fazla kar yağarsa, bu
kar yığınıcihaz çalıştırılmadan önce temizlenmelidir.
NOT
Cihazın emme ve boşaltma deliği rüzgara karşıayarlanmamalıdır.
5İç ünite montajı
5.1 Genel
Cihaz iç mekanda düz ve pürüzsüz bir duvara monte edilmelidir.
Bakım çalışmalarıkullanıcıtarafından sorunsuz bir şekilde ger-
çekleştirilebilir (yan minimum mesafe gerekli değildir). Bu durum,
ön taraftan yaklaşık 1 m mesafe olduğunda sağlanır. İç ünite yak-
laşık 1,30 m yüksekliğe monte edilmelidir. Montaj donmaya karşı
korumalıbir odaya ve kısa hat yoluna kurulabilir.
NOT
Kurulum ve diğer ilgili montaj işlemleri yetkili uzman firma trarafından
gerçekleştirilmelidir.
İç ünitenin kurulumu yapılırken, duvarın dayanıklılığıincelenmeli
ve titreşim izolasyonunun akustik nedenleri çok dikkatli bir şe-
kilde planlanmalıdır.
Aşağıdaki bağlantılar içi üniteye kurulacaktır.
Başlangıç / geri dönüşısıtma sistemi
akışemniyet kontaktörü
akım kaynağı
gerilim beslemesi
Ayırma soğutucu akışkan hattı
Yoğuşma drenajı
Genleşme tankıbağlantısı(isteğe bağlı)
NOT
Cihaz kapağısöküldüğünde, cihaz kapağındaki kontrol paneli ve kontak
plakasıüzerindeki regülatörün arasındaki bağlantıhattının uzunluğunun
yalnızca 1,5 m olduğuna dikkat edin. Sökülen cihaz kapağınısadece
uzağa bir konuma yerleştirebileceğiniz durumlarda regülatör ve kontrol
paneli üzerindeki fişve priz bağlantılarısökülmelidir.
5.2 İç ünitenin sabitlenmesi
İç ünite, cihazla birlikte verilen vida ve dübeller (8 mm) ile duvara
sabitlenir. Aşağıdaki gibi hareket edin:
Yukarıdaki tespit kopçalarıiçin dübel takın.
Vidalarıiç ünite hala üzerine asılabilecek şekilde dübelere
vidalayın.
İç üniteyi yukarıdaki tespit kopçalarına asın.
Yandaki tespit deliklerinin konumunu işaretleyin.
İç üniteyi tekrar asın
Yandaki tespit delikleri için dübel takın.
İç üniteyi tekrar yukarıasın veya sıkıca vidalayın.

www.dimplex.de 452162.66.14 · FD 9607 TR-7
Türkçe
LAK 6IMR-TP - LAK 14ITR-TP
5.3 Isıtma sistemi bağlantısı
Isıtma sistemi bağlantısını1 inç düz sızdırmaz dışdişli ile iç üni-
teye bağlayın. Bağlantıesnasında geçişlerde bir anahtarla karşı
baskıuygulanmalıdır.
Emniyet valfinde plastik bir hortumun müşteri tarafından sağla-
nan bağlantısıiçin hortumlu bir başlık bulunur. Bu bir sıvıakışbo-
rusu veya kanala aktarılmalıdır.
Isıpompasının sıcak su bağlantısıyapılmadan önce, olasımev-
cut kirleri ve sızdırmazlık malzemeleri veya buna benzer mal-
zeme kalıntılarınıtemizlemek için ısıtma sisteminin yıkanması
gerekir. Isıpompasıtamamen devre dışıkaldığında kondansa-
törde atık birikimi meydana gelir.
Isıtma tarafıkurulumundan sonra ısıtma sistemi doldurulmalı,
havalandırılmalıve basılmalıdır.
Tesis doldurulurken aşağıdakilere dikkat edin:
İşlem görmemişdoldurma ve ek su içme suyu kalitesinde ol-
malıdır (renksiz, berrak, tortusuz)
Doldurma ve ek su ön filtreleme işlemine tabi tutulmalıdır
(gözenek genişliği maks. 6 µm).
Sıcak su ısıtma sisteminde taşoluşumundan tamamıyla kaçın-
mak mümkün değildir; ancak, 60 °C'den daha düşük akışsıcak-
lığına sahip sistemlerde jgöz ardıedilebilecek düzeydedir. VDI
2035 Blatt 1 uyarınca doldurma ve ek su aşağıdaki standart de-
ğerler dikkate alınmalıdır:
NOT
Şayet cihaz mevcut bir hidrolik su devirdaimi sistemine bağlanırsa, atık
ve kireç taşlarınıtemizlemek için hidrolik borulu iletim mutlaka
temizlenmelidir.
Isıtma devresinde müşteri tarafından sağlanan uygun bir hava-
landırıcısuni, doldurma ve boşaltma musluğu ve kir tutucu bulu-
nur.
Ayrıca, iç üniteyi ısıtma dönüşüne bağlamadan önce bir kesme
düzeneğinin kurulmasıönerilir.
Minimum ısıtma suyu miktarı
Isıpompasının minimum ısıtma suyu miktarıısıtma sisteminin
her çalışma durumunda minimum 50 l ile korumaya alınmalıdır
(tek oda kontrolünde tampon tankıve açık ısıtma devresinde 50
l'lik yerden ısıtma sistemi). Bu minimum ısıtma suyu miktarına
uyulmamasıhalinde soğuk akım devresinde bulunan plaka ısı
dönüştürücüsü donabilir ve böylece ısıpompasının hurdaya dön-
mesine sebep olabilir.
Anma akışımaks. akışsıcaklığına bağlıolarak cihaz bilgilerinde
belirtilir ve projelendirme esnasında dikkate alınmalıdır. Akış
30 °C'nin altında olduğu durumlarda gerçekleştirilen ayarlama sı-
caklıklarında A7/W35'te maks. debi 5 K miktarıdikkate alınmalı
ve buna uyulmalıdır.
Belirtilen anma akışı(bölüm 12 sayfasina 18) tüm çalışma du-
rumlarında korunmalıdır. Entegre edilmişakışşalteri sadece
sıcak su akışhızında olağandışıve ani bir durum meydana gel-
mesi durumunda ısıpompasınıkapatmak için kullanılmalıdır.
Anma akışınıizlemek ve emniyete almak için kullanılmamalıdır.
Buzlanma koruması
Buzlanma tehlikesi olan ısıpompasıiç parçalarıyerleştirildiğinde
gerektiğinde manuel drenaj yapılmasıgerekir. Şayet ısıpompası
kontrol ünitesi ve ısıtma sirkülasyon pompasıçalışır durumda
ise, ısıpompasıkontrol ünitesinin buzlanma koruma fonksiyonu
çalışır. Isıpompasının devre dışıkalmasıveya elektrik kesilmesi
durumunda sistem boşaltılmalıdır. Elektrik kesintilerinin tespit
edilemeyeceği ısıpompasıkontrol sistemlerinde (tatil evi) hidro-
lik ağuygun bir buzlanma korumasıile birlikte kullanılmalıdır.
NOT
Montajıyapan kişi pas oluşumunu önlemek için kimyasal denetimler
yapmalıdır.
Toplam ısıtma
gücü ([kW] cinsinden)
Toplam alkali topraklar
mol/m³ veya
mmol/l
Toplam
sertlik (dH)
200'den itibaren 2,0 11,2
200 - 600 1,5 8,4
> 600 < 0,02 < 0,11

TR-8 452162.66.14 · FD 9607 www.dimplex.de
Türkçe
LAK 6IMR-TP - LAK 14ITR-TP
6 Devreye alma
6.1 Genel
Düzgün bir şekilde devreye almak için bu işlemler firmada yetkili
kişiler tarafından yapılmalıdır. Belirli şartlar altında ek garanti hiz-
meti sağlanır (kar. garanti hizmeti).
6.2 Hazırlık
Devreye almadan önce aşağıdaki hususlar dikkate alınmalıdır:
Tüm iç ünite bağlantılarıbkz. bölüm 5.1'de anlatıldığışe-
kilde monte edilmelidir.
Tüm dışünite bağlantılarıbkz. bölüm 7'de anlatıldığışekilde
monte edilmelidir.
Isıtma devresinde doğru ısıtma suyu akışınıaksatacak tüm
valfler açılmalıdır.
Hava giriş/ çıkışyolu temiz olmalıdır.
Isıpompasıkontrol ünitesi ayarlarıısıtma sistemi kullanım
kılavuzuna göre yapılmalıdır.
Isıtma suyu devresi tamamen doldurulmalıve havalandırıl-
malıdır.
Yoğuşma drenajıemniyet altına alınmalıdır.
Isıtma suyu aşırıbasınç valfi akışıemniyet altına alınmalıdır.
Isıtma sisteminin boşaltılması:
Isıtma devresinin açık olduğundan, sistemin en yüksek sevi-
yeden tahliye edildiğinden ve ardından su ile doldurulduğun-
dan emin olun (minimum statik basınç içerir).
6.3 Devreye almada yöntem ve
usuller
Isıpompasıdevreye almasıısıpompasıkontrol ünitesi ile ger-
çekleşir. Ayarlar bu kılavuza göre yapılmalıdır.
Tek enerjili tesiste devreye alma işlemi esnasında çubuk ısıtıcı
devre dışıbırakılır.
Isıtma suyu sıcaklığı7 °C'den daha az olduğunda devreye alma
işlemi gerçekleşmez. Tampon tankındaki su 2. ısıüretici ile mini-
mum 18 °C'ye kadar ısıtılmalıdır.
Devreye alma işleminin sorunsuz çalışmasıiçin aşağıdaki süreç
takip edilmelidir:
1) Tüm tüketim hatlarıkapatılmalıdır.
2) Isıpompasının su debisi emniyete alınmalıdır.
3) Yönetici çalışma modunda “Otomatik” seçeneğini seçin.
4) Özel fonksiyonlar menüsünde “devreye alma” programıbaş-
latılmalıdır.
5) Geri dönüşsıcaklığıminimum 25 °C'ye ulaşana kadar bek-
leyin.
6) Isıtma devresi valfleri sırasıyla yavaşyavaşaçılır bu şekilde
ilgili ısıtma devrelerinin kolayca açılmasıile sıcak su akış
hızısürekli artışgösterir. Isıpompasının buzunun çözüle-
bilmesi için tampon tankındaki ısıtma suyu sıcaklığının
20 °C'nin altına düşmemesi gerekir.
7) Tüm ısıtma devreleri tamamen açıldığında ve geri dönüşsı-
caklığıminimum 18 °C olduğunda devreye alma işlemi ta-
mamlanmışolur.
DIKKAT!
Isıpompasıdüşük sistem sıcaklığıile çalıştırıldığında, ısıpompası
tamamen devre dışıkalabilir. Isıpompasıuzun süre devre dışıkaldığında
devreye alma işlemi için yukarıdaki prosedür uygulanacaktır.
Isıkaynağı
sıcaklığı
maks. sıcaklık dağılımı
ısıtma akışıve geri dönüşakışı
arasında
-den, -dan kadar
-20 °C -15 °C 4 K
-14 °C -10 °C 5 K
-9 °C -5 °C 6 K
-4 °C 0 °C 7 K
1 °C 5 °C 8 K
6 °C 10 °C 9 K
11 °C 15 °C 10 K
16 °C 20 °C 11 K
21 °C 25 °C 12 K
26 °C 30 °C 13 K
31 °C 35 °C 14 K

www.dimplex.de 452162.66.14 · FD 9607 TR-9
Türkçe
LAK 6IMR-TP - LAK 14ITR-TP
7Dışünitenin borulu
iletim ve kablosunun
bağlanması
Bu bölümde dışünitenin soğutucu akışkan boru bağlantılarıve
elektrikli kablo bağlantılarıel alınmıştır.
7.1 Soğutucu akışkan boruları
DIKKAT!
Sistem yalnızca yetkili ve uzman kişiler tarafından yapılmalıdır.
Soğutucu akışkan boruların kurulumu esnasında boru uzunluğu
ve yüksekliği gibi belirli şartlar dikkate alınmalıdır. Tüm şartlara
uyulmasının ardından belirli hazırlıkların yapılmasıgerekir.
Akabinde bağlantıborularının dışüniteden iç üniteye bağlantıları
yapılabilir.
7.1.1 Boru uzunluğu ve yüksekliği
için ön şartlar
Standart boru uzunluğu 7,5 m'dir. 15 m uzunluğa kadar ek soğu-
tucu akışkan dolumu gerekli değildir. Şayet boru uzunluğu 15
m'den daha fazla olursa ek olarak sisteme tabloya göre soğutucu
akışkan doldurulur.
*Örneğin: 50 m'lik mesafede 14 kW-Modelin montajıesnasında
aşağıdaki hesaplamaya göre 2100 g soğutucu akışkan eklenme-
lidir: (50-15) x 60 g = 2100 g
NOT
İç ünite dışüniteden daha yükseğe monte edildiyse, 4 m'den daha fazla
yükseklik farklılıklarından itibaren sıcak gaz sisteminde hidrolik kaldırma
ve indirme montajıbir soğutma uzmanıtarafından ayrıolarak ele
alınmalıdır.
NOT
Cihazın nominal gücü standart boru uzunluğu ve mümkün olan
maksimum uzunluğa uygun olmalıdır.
DIKKAT!
Uygunsuz soğutucu akışkan dolumu esnasında sistemde arıza çıkma
riski vardır.
1) Üretici işletme (bkz. model adının etiketi)
2) Montaj tesisi (Mümkün olduğunca bakım bağlantılarına ek
olarak soğutucu akışkan eklemek veya çıkarmak)
3) Toplam dolum (1, + 2,)
7.1.2 Borulu iletim için hazırlık
Borulu iletim hazırlığıbeşaşamada gerçekleştirilir. Temel soğu-
tucu akışkan sızıntısınedeni uygunsuz kenar kıvırma çalışmala-
rıdır. Kenar kıvırmalarıdikkatli bir şekilde ve aşağıdaki adımlara
göre yapılmalıdır.
Adım 1: Boru ve kablo kesme
Borulu iletim montaj parçalarınıveya yerel satıcınızdan satın
aldığınız borularıkullanın.
İç ve dışünite arasındaki mesafeyi ölçün.
Boruyu ölçtüğünüz mesafeden daha uzun kesin.
Adım 2: Çapaklarıtemizleme
Borulu iletim alanında bulunan tüm artıklarıtemizleyin.
Borularıiçerilerine hiç çapak girmeyecek şekilde aşağıya
doğru tutun.
Adım 3: Vida somunu takma
İç ve dışünitedeki vida somununu çıkarın.
Vida somunlarınıoluklu boruya takın.
Kenar kıvırma işleminin ardından, boruya somun takılamaz.
Model
Boru boyutu (mm)
(Çap: ) Uzunluk A (m) Yükseklik B (m) *ek
soğutucu
akışkan
(g/m)
Gaz sıvıNormal Min. Maks. Normal Maks.
6kW
9 kW
15,88
(5/8")
9,52
(3/8") 7,5 3 50 0 30 30
14 kW 15,88
(5/8")
9,52
(3/8") 7,5 3 50 0 30 60









q 






TR-10 452162.66.14 · FD 9607 www.dimplex.de
Türkçe
LAK 6IMR-TP - LAK 14ITR-TP
Adım 4: Kenar kıvırma
Kenar kıvırma işlemi, resimde gösterildiği gibi R-410A-soğu-
tucu akışkan için kenar kıvırma cihazıile yapılmalıdır.
Bakır boruyu aşağıda gösterilen tablodaki ebata uygun şe-
kilde sabitleyin.
Adım 5: Denetleme
Kenar kıvırmayısağdaki resim ile karşılaştırın.
Kenar kıvırma açıkça hasarlıgörünüyorsa bu kısmıkesin ve
tekrar kenar kıvrımıyapın.
7.1.3 İç ünite boru bağlantıları
İç ünite boru bağlantısıiki adımda gerçekleştirilir. Aşağıdaki kıla-
vuzu derhal okuyun.
Adım 1: Ön sabitleme
Boruyu merkezlenecek şekilde hizalayın ve vida somunu eli-
nizle sabitleyin.
Adım 2: Sabitleme
Vida somununu somun anahtarıile sabitleyin.
Döndürme momentleri
7.1.4 Dışünite bağlantıları
Dışünite boru bağlantısıiki adımda gerçekleştirilir.
Adım 1: Borunun hareket yönünü tespit etme
Borular dört yönde bağlanabilir
Dışçap "A"
mm inç mm
9,52 3/8 1,5 ~ 1,7
15,88 5/8 1,6 ~ 1,8





















Dışçap Döndürme momentİ
mm inç Nm
9,52 3/8 34 - 42
15,88 5/8 65 - 81










 


 



www.dimplex.de 452162.66.14 · FD 9607 TR-11
Türkçe
LAK 6IMR-TP - LAK 14ITR-TP
Adım 2: Sabitleme
Boruyu merkezlenecek şekilde hizalayın ve vida somunu eli-
nizle sabitleyin.
Vida somununu klik sesini duyana kadar somun anahtarıile
sabitleyin.
Döndürme momentleri.
Adım 3: Yabancıcisim girmesini önleme
Tüm boru kovanlarınımacun veya diğer yalıtım malzemeleri
(ayrısatılır) ile iyice tıkayın.
Şayet dışünitenin içerisine böcek veya küçük hayvanlar gi-
rerse, kısa devreye neden olabilir.
Borularıyerleştirin. İç ünitenin bağlantıparçasınıbir izolas-
yon malzemesi ile sarın ve iki yapışkan bant ile yapıştırın.
Yeterli ısıizolasyonu çok önemlidir.
DIKKAT!
Dışparçaların vanalarınıasla açmayın.
İlk olarak bölüm 7.2 sayfasina 11 ve
bölüm 7.3 sayfasina 12'deki çalışmalarıgerçekleştirin.
7.2 Elektrik bağlantıları
7.2.1 Dışmodül
NOT
Dışünitede bulunan platinler üzerindeki DIP anahtarının hiçbir
fonksiyonu yoktur. DIP anahtarının konumlarıteslim edildiği şekilde
kalmalıve değiştirilmemelidir!
Dışüniteye iki kablo bağlanmalıdır:
Bir tanesi “ağkablosu” diğeri “veri kablosu”
Her iki kablo da iç ve dışünite arasına döşenmelidir. Ağkablosu
dışünitenin akım kaynağıgörevini üstlenir ve veri kablosu ise dış
ve iç ünite arasında iletişim sağlar. Her iki kablonun ayar ve ku-
rulumu yapılırken VDE yönetmelik ve kurallarıve yerel koşullar
dikkate alınmalıdır.
İç parçada dışparça için emniyete alma elemanımevcuttur. Isı
pompasının emniyeti ek olarak dışarıdan sağlanır.
6 kW veya 9 kW dışünitede ağkablosu 3 telli olmalıdır ve L/N/
PE (güç beslemesi) terminallerine bağlanmalıdır. 14 kW dışüni-
tede ağkablosu 5 telli olmalıdır ve R/S/T/N/PE terminallerine
bağlanmalıdır (bkz. ekteki son bağlantıplanıbölüm 2.3).
Şayet herhangi bir bağlantıkopçasımevcut değilse, aşağıdaki
şekilde hareket edin.
Bağlantıterminallerine farklıgüce sahip kablo bağlamayın.
(Daha güçlü ısıüretimlerinde kablolardan biri gevşeyebilir.)
Aynıgüç özellikerine sahip birden fazla kablo resimde gös-
terildiği gibi bağlanmalıdır.
Veri kablosu olarak korumalı2 telli bir kablo kullanmalıdır.
Veri kablosu ağgeçidi platini (dışparçadaki küçük platin) termi-
nallerine (Bus_A(+)/Bus_B(-)) ve iç parçadaki ısıpompasıkon-
trol ünitesindeki (+/-) terminallerine bağlanmalıdır (bkz. ekteki
bağlantışemasıbölüm 2.5).












 

TR-12 452162.66.14 · FD 9607 www.dimplex.de
Türkçe
LAK 6IMR-TP - LAK 14ITR-TP
7.2.2 İç ünite
İç üniteye iki besleme hattıbağlanmalıdır: Isıpompasıgüç kay-
nağıve entegre ısıpompasıkontrol ünitesi için kontrol gerilimi
(bkz. ek bölüm 3.2 sayfasina IX). (Yük: 3~; 1x 5 telli kablo; kon-
trol: 1~; 1x 3 telli kablo) Kablonun ayar ve kurulumu yapılırken
VDE yönetmelik ve kurallarıve yerel koşullar dikkate alınmalıdır.
Isıpompasıve 6 kW ve 9 kW dışünite kombinasyonunda, yük
dağılımıile iki ayrıbesleme hattı(2x 1~/N/PE; 230 VAC; 50 Hz)
aracılığıyla güç kaynağısağlanır. Aksi takdirde güç kaynağıher
zaman bir hat (3~/N/PE; 400 VAC; 50 Hz) üzerinden sağlanır.
NOT
Güç beslemesi için bakır köprülerin terminal konumlarıgöz önünde
bulundurulmalıdır. Teslimat durumunda bakır köprüler besleme hattıiçin
doğru takılıolarak gelir. Özellikle 6 kW veya 9 kW cihaz veya iki besleme
hattıkullanımında bakır köprülerin konumlarıdeğiştirilmelidir (bölüm 3.2
sayfasina IX).
Isıpompasının güç parçasıiçin 5 telli besleme hattıESF kilit ko-
rumasıile (şayet talep edilirse) ısıpompasının elektrik sayacın-
dan ısıpompasına aktarılır (yük gerilimi, bkz. ısıpompasıkıla-
vuzu). Isıpompasıgüç kaynağında, minimum 3 mm kontak açma
mesafesi ile tüm kutupların kapatılması(örn; ESF kilit koruması,
güçlü iletken) ve tüm dışiletkenlerin bağlantısının kesilmesiyle
tüm kutupların güvenlik otomatiğinin sağlanmasıhedeflenir (Ci-
haz bilgilerine göre kontak akımıve ayırıcıözellikler). X1 bağlan-
tısıyapılır.
Isıpompasıkontrol ünitesinin besleme hattı(1~L/N/PE~230 V,
50 Hz) bir sürekli gerilime bağlıolmalıdır ve bu nedenle ESF kilit
korumasına veya ev elektrik şebekesine bağlanmalıdır. Aksi tak-
dirde ESF kilidi esnasında önemli koruma fonksiyonlarıdevre
dışıkalabilir. Kontrol gerilimi GI levha / isim plakasına göre emni-
yete alınmalıdır. X2 bağlantısıyapılır.
3 ana kontağa (1/3/5 // 2/4/6) ve bir yardımcıkontağa (kapatıcı
13/14) sahip ESF kilit koruması(K22) ısıpompasıkapasitesine
uygun şekilde yapılandırılmalıve müşteri tarafından hazırlanma-
lıdır. ESF kilit koruması(13/14) kilitleme kontağıterminal bloğun-
dan X3/GND soketli kabloya N1-J7/DI3 sürüklenir. DİKKAT!
Alçak gerilim!
Harici bileşen bağlantılarıtalimatlarıve ısıpompasıkontrol üni-
tesi fonksiyonu hakkında bilgi edinmek için cihaz bağlantıplanı
ve ısıpompasıkontrol ünitesinin ekteki kullanım kılavuzundan
yararlanın.
Teslimat durumunda 2. ısıüreticisi 6 kW ısıtma gücüne ayarlan-
mışşekilde gelir. 4 kW veya 2 kW güç azaltımıiçin bakır köprü-
lerden biri veya her ikisi ayar noktalarından X7 (bkz. bağlantışe-
ması) çıkarılmalıdır.
Ayrıntılıbilgi için bkz. ekteki akım akışplanları.
Elektrik hatlarıcihaza alttan (soğutma terminali alanında) takıla-
bilir.
7.3 Son iş
Boru ve elektrik kablosu bağlantısıyapıldıktan sonra borular bü-
külmeli ve test edilmelidir. Soğutucu akışkan sızıntısıperformans
düşüklüğüne neden olacağından sızdırmazlık testi çok dikkatli bir
şekilde yapılmalıdır.
Montaj sonrasısızıntıyerini belirlemek zordur.
7.3.1 Boru eğimleri
Boruyu eğin, bağlantıkablosu ve soğutucu akışkan borusunu (iç
ve dışmodüller arasında) izolasyon malzemesi ile sarın ve iki ya-
pışkan bant ile yapıştırın.
1) Soğutucu akışkan borusunu, ağkablosunu ve bağlantıkab-
losunu aşağıdan yukarıya doğru yapıştırıcıbant ile bantla-
yın. Bantlanmışborulu iletimi duvar boyunca sabitleyin.
2) Odaya ve elektrikli yapımalzemelerine su girmesini önle-
mek için bir sifon oluşturun.
3) Kelepçe veya buna benzer materyaller yardımıyla borulu ile-
timi duvara sabitleyin.
Borulu iletimi yapışkan bant ile sarma
1) Boruları, bağlantıkablosunu ve ağkablosunu aşağıdan yu-
karıya doğru yapışkan bant ile sabitleyin. Yukarıdan aşağıya
doğru düzenli bir sırada yapıldığında boru veya kabloya yağ-
mur girebilir.
2) Bantlanmışborulu iletimi kelepçe veya buna benzer mater-
yaller yardımıyla dışduvara sabitleyin.
3) Bir sifon elektrik hattına su girmesini önler.







Bir sifon elektrik hattına su
girmesini önler.
Yapışkanlı
bant
Tahliye hortumu
(kullanılmaz)
Soğutucu
akışkan boruları
Bağlantı kablosu
Ağ kablosu
Klebeband
Yapışkanlı
bant
Seal a small
opening around
the pipings with
gum type sealer.
Boru çevresinde
bulunan küçük
delikleri örn.
silikon ile kapatın.

www.dimplex.de 452162.66.14 · FD 9607 TR-13
Türkçe
LAK 6IMR-TP - LAK 14ITR-TP
7.4 Sızdırmazlık testi ve tahliye
Soğutma sisteminde hava ve nem mevcudiyeti istenmeyen so-
nuçlara neden olur ve bunlar aşağıda listelenmiştir.
1) Sistem basıncıartar.
2) İşletim akımıartar.
3) Soğutma performansı(veya ısınma) düşer.
4) Soğutma devresindeki nem donabilir ve
kılcal borular tıkanabilir.
5) Su soğutma sisteminin parçalarında korozyona
neden olabilir.
Yoğunlaştırılamayan gaz ve nemi sistemden çıkarmak için iç ve
dışmodül ve bağlantıborusu sızıntılarıkontrol edilmeli ve pompa
ile boşaltılmalıdır.
7.4.1 Hazırlık
İç ve dışmodül arasındaki her borunun (sıvıve hava tarafı) doğru
takılıolduğundan ve test işlemi için kablo çekildiğinden emin
olun. Dışmodülün hem gaz hem de sıvıtarafındaki bakım valfi
kapağınıçıkarın. Dışmodülün hem sıvıhem de hava tarafındaki
bakım valfinin o anda kapalıolduğundan emin olun.
7.4.2 Sızdırmazlık testi
Çok yollu vana (basınç ölçer ile) ve kuru azot gaz tüpü, dol-
durma hortumlarıile bu bakım bağlantısına bağlanmalıdır.
NOT
Sızdırmazlık testi için çok yollu vana kullanılmalıdır. Şayet çok yollu vana
mevcut değilse, kapama vanasıda kullanılabilir. 3 yollu vana kolu
“Yüksek” her zaman kapalıolmalıdır.
Sisteme maksimum 3,0 MPa kuru azot gazıyüklenmelidir.
Yassıvalf 3,0 MPa basınçta kapatılır. Ardından svıel yı-
kama sabunu ile sızıntıyeri aranır.
NOT
Soğutma sistemine sıvıazot girmesini önlemek için sistemin basıncının
artırıldığıesnada gaz tüpünün üst tarafıalt tarafından yüksekte olmalıdır.
1) Gaz tüpü normalde dik şekilde kullanılır. Tüm boru bağlantı-
larında (iç ve dış) ve hava ve sıvıtarafının bakım valflerinde
sızıntıolup olmadığıkontrol edilmelidir. Kabarcıklar sızıntı
olduğuna işaret eder. Sabun temiz bir mendil yardımıyla si-
linmelidir.
2) Sistemde herhangi bir sızıntıtespit edilmediğinde, doldurma
hortumu bağlantılarınıçıkararak gaz tüpündeki azot basın-
cınıazaltın. Sistem basıncınormale döndüğünde gaz tüpü
hortumlarıçıkarılmalıdır.
7.4.3 Tahliye
1) Borulu iletim ve iç modülü boşpompalamak için yukarıda
bahsedilen doldurma hortumunun ucunu vakum pompasına
bağlayın. Çok yollu vana kolu “Düşük” (Lo) ve “Yüksek” (Hi)
açılmalıdır. Vakum pompasıbaşlatılmalıdır. Boşpompa sü-
resi, borulu iletim ve pompa performansının farklıuzunlukla-
rında değişir. Aşağıdaki tabloda boşbir pompa için gerekli
süre gösterilir.
2) Çok yollu valf kolu “Düşük” (Lo) ve “Yüksek” (Hi) istenildi-
ğinde vakum basıncınıkapatır ve vakum pompasıdevresini
keser.
Son
1) Sıvıtarafındaki valf tutamağınıbir bakım valfi anahtarıile
saat yönünde açın.
2) Gaz tarafındaki valflerin valf tutamağınısaat yönünde açın.
3) Basıncıazaltmak ve ardından hortumu çıkarmak için hava
tarafına bağlıdoldurma hortumunu bakım bağlantısından çı-
karın.
4) Vida somunu ve kapağınıbir ayar tuşu ile yeniden hava ta-
rafının bakım bağlantılarına sabitleyin. Bu işlem sistemde sı-
zıntıolmasınıönlemek için çok önemli bir etkendir.
5) Hava ve sıvıtarafıbakım valflerinin valf kapaklarıtakılmalı
ve sabitlenmelidir. Havalandırma vakum pompasıile ta-
mamlanmıştır. Ayırma ısıpompasıbir test çalışmasıiçin ha-
zırdır.



 








Boşta pompalama için gerekli süre
0,11m_/saat Vakum pompası
Borulu iletim uzunluğu
10 m'den daha az
Borulu iletim uzunluğu
10 m'den daha fazla
30 dk veya daha fazla 60 dk veya daha fazla
0,6 mbar veya daha az

TR-14 452162.66.14 · FD 9607 www.dimplex.de
Türkçe
LAK 6IMR-TP - LAK 14ITR-TP
8 Kontrol noktası, bakım
ve arıza giderme
Şayet şu ana kadar hiç arıza meydana gelmediyse, LAK ayırma
ısıpompasının avantajlarının tadınıçıkarmak için cihaz devreye
alınabilir.
Devreye alma işleminden önce, bu bölümde yazılıkontrol nokta-
larına gözden geçirin.
Burada bakım ve arıza giderme ile ilgili bazınotlarıbulabilirsiniz.
8.1 Devreye alma kontrol listesi
DIKKAT!
Cihazıaçmadan önce tüm elektriksel devrenin gerilimsiz olduğundan
emin olun
Pos. Kategori Bileşenler Kontrol noktası
1
Akım
Alan kablo döşemesi
Farklıkutuplar ile iletişimi olan tüm şalterler öngörülen direktifler veya kanun-
lara göre sıkıca bağlanmalıdır.
Kablo bağlantısıyalnızca eğitimli uzman kişiler tarafından yapılmalıdır.
Kablo bağlantılarıve ayrısatılan elektrik yapımalzemeleri Avrupa ve yerel ko-
şullara uygun olmalıdır.
Kablo bağlantılarıbu cihaz ile birlikte gelen bağlantışemasına göre yapılmalı-
dır.
2 Koruyucu cihazlar
Bir koruma şalterinin (toprak hattışalteri) 30 mA ile donatılmışolmasıgerekir.
İç modülün kontrol ünitesindeki koruma şalteri modül devreye alınmadan önce
açılmalıdır.
3 Topraklama
Bir toprak hattıbağlanmalıdır. Gaz borusu, su borusu, binaların metal mater-
yalleri, aşırıgerilimden koruyucu kutu ve benzeri materyallere toprak hattıbağ-
lanmamalıdır.
4 Güç kaynağıAyrıbir güç hattıkullanın.
5Bağlantıbloğu kablo bağ-
lantıları
Bağlantıbloğu bağlantıları(iç modülün kontrol ünitesi) yeterli şekilde sabitlen-
melidir.
6
Su basıncı
Dolum basıncıSu dolumunun ardından basınç ölçer 1,0 - 1,5 bar arasında bir basınç göster-
melidir. Maksimum basınç 3,0 bar'ıaşmamalıdır.
7 Havalandırma
Su dolumu esnasında sistem havalandırma deliğinden havalandırılmalıdır.
Şayet ucuna bastığınızda (deliğin üst tarafı) su çıkmazsa, havalandırma işlemi
tamamlanmamışdemektir.
Sistem optimum şekilde havalandırıldığında ucuna basıldığında tıpkıfıskiye
gibi su çıkar. Havalandırmayıtest ederken dikkatli olun. Püskürtme suyu giysi-
lerinize de bulaşabilir.
8 Kapama vanasıKapama vanası(montaj tarafı) açılmalıdır.
11
Cihaz montajı
Yapımalzemelerinin
bakımı
İç modülde açıkça hasar bulunan yapımalzemeleri mevcut olmamalıdır.
12 Soğutucu akışkan sızıntısıSoğutucu akışkan sızıntısıcihazın performansınıdüşürür. Herhangi bir sızın-
tıyıyetkili müşteri hizmetleri ortağına bildirin.

www.dimplex.de 452162.66.14 · FD 9607 TR-15
Türkçe
LAK 6IMR-TP - LAK 14ITR-TP
8.2 Bakım
Optimum LAK ayırma ısıpompasıperformansıiçin cihaz düzenli
aralıklarla denetlenmeli ve bakımıyapılmalıdır.
Yılda en az bir kez aşağıdaki kontrol listesinin gerçekleştirilmesi
önerilir.
DIKKAT!
Cihazıaçmadan önce tüm elektriksel devrenin gerilimsiz olduğundan
emin olun
8.3 Arıza giderme
LAK ayırma ısıpompasıarızalanırsa veya çalışmazsa aşağıdaki
noktalarıdenetleyin.
DIKKAT!
Cihazıaçmadan önce tüm elektriksel devrenin gerilimsiz olduğundan
emin olun
8.3.1 Çalışma sırasınd arıza giderme
Pos. Kategori Bileşenler Kontrol noktası
1
Su
Su basıncı
Normal çalışma durumunda basınç ölçer 2,0 - 2,5 bar arasında bir basınç
göstermelidir.
Basınç 0,3 bar altında ise yeniden su doldurulmalıdır.
2Kir tutucu
(Su filtresi)
İlgili kapama vanasınıkapatın ve kir tutucuyu çıkarın. Kir tutucuyu temizleyin.
Kir tutucu sökülürken
su akabilir.
4AkımBağlantıbloğu
kablo bağlantıları
Bağlantıbloğunda gevşek veya hatalıbağlantıolup olmadığınıkontrol edin.
Pos. arıza neden çözüm
1Yetersiz ısıtma
veya soğutma.
Hedef sıcaklığın
hatalıayarlanması.
Isıpompasıkontrol ünitesinde bulunan ısıeğrisi ayarınıkontrol edin
Yetersiz
su dolumu.
Basınç ölçeri kontrol edin ve basın ölçer 2,0 - 2,5 bar arasında bir basınç gös-
terene kadar su doldurun.
Su akıntısıyeterli.
Kir tutucunun çok fazla kirlenip kirlenmediğini kontrol edin. Bu durumda kir tu-
tucuyu temizleyin.
Basınç ölçer'in en az 0,3 bar basınç gösterip göstermediğini kontrol edin.
Su borusunun kir veya kireç birikintisi nedeniyle tıkanıp tıkanmadığınıkontrol
edin.
2
Akım kaynağı
doğru olmasına rağmen
dışmodül çalışmıyor
(Denetim masası
bilgileri).
Su girişi sıcaklığı
çok yüksek.
Su girişi sıcaklığı55°C'nin üstünde olduğunda dışmodül sistemi korumak için
kapatılır.
Su girişi sıcaklığı
çok
düşük.
Su girişi sıcaklığı5°C'nin altında olduğunda dışmodül sistemi korumak için ka-
patılır. İç modül su girişi sıcaklığınıartırana kadar bekleyin.
3Su pompası
gürültüsü
Havalandırma
tamamlanmadı.
Basın ölçer 2,0 - 2,5 bar arasında bir basınç gösterene kadar su doldurun.
Su basıncıdüşük.
Basınç ölçer'in en az 0,3 bar basınç gösterip göstermediğini kontrol
edin.
Dengeleme kabıve basınç ölçerin sorunsuz şekilde çalıştığından emin olun.
4
Su
boşaltma hortumu ile
boşaltılır.
Çok fazla su
doldurulmuş.
Emniyet valfi kolunu açın ve basın ölçer 2,0 - 2,5 bar arasında bir basınç gös-
terene kadar fazla suyu boşaltın.
Dengeleme kabıhasarlı.Dengeleme kabınıdeğiştirin.

TR-16 452162.66.14 · FD 9607 www.dimplex.de
Türkçe
LAK 6IMR-TP - LAK 14ITR-TP
8.4 Dışmodül sıcaklık sensörü
özellikleri
8.5 İç ünite sıcaklık sensörü özellikleri
8.5.1 Sensör gösterge çizgisi
Isıpompasıkontrol ünitesine bağlanacak sıcaklık sensörleri
görüntü 8.1 sayfasina 16 kısmında gösterilen özelliklere uygun
olmalıdır. Buradaki tek istisna, ısıpompasının teslimat kapsa-
mında bulunan dışsıcaklık sensörüdür (bkz. görüntü 8.2
sayfasina 16)
Abb. 8.1: Sensör özellikleri NTC-10
Abb. 8.2: DIN 44574 uyarınca NTC-2 sensör özellikleri
Dışsıcaklık sensörü
8.5.2 Harici dışsıcaklık sensörünün
montajı(isteğe bağlı)
Yoğun güneşışısonucunda ısıtma eğrisi hesaplamasında yanlış
değerler ortaya çıkabileceği için dışsıcaklık kontrollü ayarlama-
larda dışsıcaklık sensörü bağlantısının (FG 3115) binanın kuzey
tarafına kurulmasıgerekir.
Harici dışsensör (FG3115) ısıpompasıkontrol ünitesine bağla-
nır ve satışsonrasıhizmetler servisi tarafından devreye alınır.
Oda sıcaklığında gerçekleştirilen Smart-RTC kurulumu esna-
sında ilave bir dışsıcaklık sensörü gerekli değildir.
Sensör hattı:Uzunluk maks. 40 m; çekirdek kesit min.
0,75 mm²; kablonun dışçapı4-8 mm.
NTC - 10 Hava sensörü (dışünite)
Sıcaklık°C -20 -15 -10 -5 -2 0 2 5 10 15 18 20 22 24
k105 80,2 58,2 44,0 37,4 33,6 30,3 25,9 20,2 15,8 13,8 12,5 11,4 10,5
Sıcaklık°C 25 26 28 30 32 34 36 38 40 50 60 70 80 90
k10,0 9,57 8,76 8,04 7,38 6,78 6,24 5,74 5,30 3,59 2,49 1,76 1,27 0,93
NTC - 5 Boru konum sensörleri (dışünite)
Sıcaklık°C -20 -15 -10 -5 -2 0 2 5 10 15 18 20 22 24
k52,7 38,9 29,1 22,0 18,7 16,8 15,1 13,0 10,1 7,92 6,88 6,27 5,72 5,23
Sıcaklık°C 25 26 28 30 32 34 36 38 40 50 60 70 80 90
k5,00 4,78 4,38 4,02 3,69 3,39 3,12 2,87 2,65 1,79 1,24 0,88 0,64 0,47
NTC - 200 Sıcak gaz sensörü (kompresör çıkışı)
Sıcaklık°C 1 5 10 15 20 25 30 35 40 45 50 55 60 65
k525,00 448,00 326,00 294,33 242,20 200,00 167,57 138,03 133,80 98,00 82,00 64,50 59,00 50,71
Sıcaklık°C 70 75 80 85 90 95 100 105 110 115 120 130
k43,73 37,35 32,20 28,16 24,60 21,37 18,50 16,60 14,50 13,30 12,80 10,80
Sıcaklık°C -20 -15 -10 -5 0 5 10
k'de NTC-2 14,6 11,4 8,9 7,1 5,6 4,5 3,7
k'de NTC-10 67,7 53,4 42,3 33,9 27,3 22,1 18,0
15 20 25 30 35 40 45 50 55 60
2,92,42,01,71,41,11,00,80,70,6
14,9 12,1 10,0 8,4 7,0 5,9 5,0 4,2 3,6 3,1








   

 











   

 

www.dimplex.de 452162.66.14 · FD 9607 TR-17
Türkçe
LAK 6IMR-TP - LAK 14ITR-TP
9 Temizlik / Bakım
9.1 Bakım
Kaplamayıkorumak için cihaz üzerine veya yanına herhangi bir
nesne yerleştirmeyin veya yaslamayın. Dışparçalar nemli bir bez
ve standart bir temizleyici kullanılarak silinebilir.
DIKKAT!
Yüzeye zarar verebileceklerinden dolayıasla kum, soda, asit ya da klor
içeren temizlik maddeleri kullanmayın.
9.2 Isıtma tarafıtemizliği
ısıtma suyu devresinde bulunan oksijen içeriği, özellikle de çelik
bileşenler kullanıldığıdurumlarda oksitlenmeye (pas) sebep ola-
bilir. Bunlar daha sonra vanalar, sirkülasyon pompalarıveya
plastik borular üzerinden ısıtma sistemine ulaşabilir. Bu nedenle
özellikle yerden ısıtma borularıiyi yalıtılmışbir şekilde kurulmalı-
dır.
Yağlama ve yalıtım malzemeleri kalıntılarıda sıcak suyun kirlen-
mesine sebep olabilir.
Söz konusu kirlenmeler ısıpompasında bulunan kondansatörün
gücünü düşürecek kadar yoğun olmasıhalinde sistemin yetkili bir
teknisyen tarafından temizlenmesi gerekir.
Deneyimlerimizden yola çıkarak temizlik işlemleri için %5 fosforik
asit veya daha sık temizleme işlemleri için %5 formik asit kullan-
manızıtavsiye ederiz.
Temizleme işlemi için kullanılacak sıvının her iki durumda da oda
sıcaklığında olmasıgerekir. Isıeşanjörünü normal akışyönünün
tersine doğru durulamanız önerilir.
Asidik temizlik maddelerinin ısıtma sisteminin içerisine ulaşma-
sınıönlemek için durulama cihazınıdoğrudan ısıpompasıkon-
dansatörün girişve geri dönüşkısımlarına bağlamanız önerilir.
Temizleme işlemi gerçekleştirildikten sonra sistem içerisinde kir-
lenmeye sebep olan temizleme kalıntılarının olasıbir sistem arı-
zasına yol açmasınıönlemek amacıyla uygun bir nötralize edici
madde kullanılarak derinlemesine durulama işlemi gerçekleştiril-
melidir.
Asitler daima dikkatli bir şekilde ele alınmalıdır ve ilgili meslek ko-
operatiflerin direktiflerine uygun kullanılmalıdır.
Her koşulda temizleme maddesi üreticisinin talimatlarıdikkate
alınmalıdır.
10 Arızalar / Sorun Giderme
LAIC cihazlarıyüksek kaliteli ürünlerdir ve sorunsuz bir şekilde
çalışacak şekilde tasarlanmışlardır. Buna rağmen herhangi bir
arıza meydana gelmesi halinde bu durum ısıpompasıkontrol
ünitesinin ekranında görüntülenir. Bunun için ısıpompasıkontrol
ünitesinin kullanım kılavuzunda “Arızalar ve Sorun Giderme”
sayfasına başvurun. Arızayıkendi başınıza çözememeniz ha-
linde lütfen yetkili satışsonrasıhizmetler servisi ile iletişime ge-
çin.
DIKKAT!
Sistem yalnızca yetkili ve uzman kişiler tarafından yapılmalıdır.
11 Devre dışıbırakma /
Tasfiye
LAG cihazısökülmeden önce gerilim tamamıyla kesilmeli ve tek-
rardan açılmaya karşıemniyete alınmalıdır. Isıpompasıyetkili bir
personel tarafından sökülmelidir. Geçerli normlar uyarınca sarf
malzemelerini ve yapıtaşlarınıkapsayan geri kazanım, geri dö-
nüşüm ve tasfiye işlemlerine yönelik öngörülen çevre gereksi-
nimleri karşılanmalıdır.

TR-18 452162.66.14 · FD 9607 www.dimplex.de
Türkçe
LAK 6IMR-TP - LAK 14ITR-TP
12 Cihaz bilgisi
1 Tip ve siparişkodu LAK6IMR-TP LAK9IMR-TP LAK14ITR-TP
2 Tasarım
IsıkaynağıHava Hava Hava
2.1 Kurulum Geri dönüşümlü
ayırma
Geri dönüşümlü
ayırma
Geri dönüşümlü
ayırma
2.2 Regülatör WPM Econ WPM Econ WPM Econ
2.3 Isımiktarısayımıhayırhayırhayır
2.4 Kurulum yeri İç / dışİç / dışİç / dış
2.5 Performans seviyesi değişken değişken değişken
3Çalışma sınırları
3.1 Sıcak su giriş/ geri dönüş°C 55'e kadar / 20'den iti-
baren
55'e kadar / 20'den iti-
baren
55'e kadar / 20'den iti-
baren
3.2 Soğutma suyu akışı°C 7 - 25 7 - 25 7 - 25
3.3 Hava (ısıtma) °C -20 - +30 -20 - +30 -20 - +30
3.4 Hava (soğutma) °C +10 - +43 +10 - +43 +10 - +43
4Akış/ ses
4.1 Sıcak su akışı/ dahili basınç farkı
EN 14511 uyarınca m³/h / Pa 1,6 / 20000 1,6 / 20000 2,4 / 30400
serbest bastırma Pa 38800 38800 29600
Minimum ısıtma suyu akışım³/h / Pa 0,75 / 8500 0,75 / 8500 0,9 / 10000
serbest bastırma Pa 68500 68500 77300
4.2 EN 12102 uyarınca dışses miktarı1dB(A) 63 63 67
4.3 10 m mesafede dışses basıncıseviyesi21dB(A) 32 32 36
4.4 EN 12102 uyarınca iç ses miktarıdB(A) 42 42 42
4.5 1 m mesafede iç ses basıncıseviyesi dB(A) 35 35 35
4.6 Hava akışım³/h 3600 3600 3600
5Ebat,ağırlık ve dolum miktarı
5.1 Cihaz boyutları3iç Y x G x D mm
dışY x G x D mm
694 x 450 x 240
834 x 950 x 330
694 x 450 x 240
834 x 950 x 330
694 x 450 x 240
1380 x 950 x 330
5.2 Taşıma biriminin ağırlığı
paketleme iç / dışdahil kg 23 / 69 23 / 69 25 / 116
5.3 Isıtma cihaz bağlantısıinç G 1A G 1A G 1A
5.4 Soğutucu akışkan; toplam dolum ağırlığıTip / kg R410A / 1,9 R410A / 1,9 R410A / 2,98
5.5 Yağlama maddesi; toplam dolum miktarıTip / litre Polivinil eter (PVE) / 0,9 Polivinil eter (PVE) / 0,9 Polivinil eter (PVE) / 1,3
5.6 Dışparçada sıcak su hacmi Litre 000
5.7 Elektrikli boru ısıtmasıkW 2,4 veya 642,4 veya 642,4 veya 64
5.8 Emniyet valfi harekete geçirme basıncıbar 2,5 2,5 2,5
6 Elektrik bağlantısı
6.1 Yük gerilimi / emniyete alma Kompresör 1~/N/PE230V(50Hz)
/ C25 A
1~/N/PE230V(50Hz)
/ C25 A
Elektrikli boru ısıtması1~/N/PE230V(50Hz)
/ C32 A
1~/N/PE230V(50Hz)
/ C32 A
Kompresör + elektrikli boru ısıtması3~/N/PE400V(50Hz)
/ C25 A
3~/N/PE400V(50Hz)
/ C25 A
3~/N/PE400V(50Hz)
/ C25 A
RCD tipi B B B
6.2 Kontrol gerilimi / emniyete alma 1~/N/PE230V(50Hz)
/ C13 A
1~/N/PE230V(50Hz)
/ C13 A
1~/N/PE230V(50Hz)
/ C13 A
6.3 EN 60 529 uyarınca iç/dışkoruma türü IP 20 / IP X4 IP 20 / IP X4 IP 20 / IP X4
6.4 Başlangıç akımısınırıDönüştürücü Dönüştürücü Dönüştürücü
6.5 Döner alan takibi Evet Evet Evet
6.6 Başlangıç akımı1,2 1,2 1,3
6.7 Nominal enerji tüketimi A7 / W35 / maks. kapasite56kW 1,17 / 8,3972,11 / 9,4173,39 / 12,28 7
6.8 Nominal akım A7 / W35 / cos A / -- 5,14 / 0,99 9,27 / 0,99 4,94 / 0,99
6.9 Nominal enerji tüketimi A2 / W35 61,41 1,91 3,50
6.10 Kompresör korumasıgüç kapasitesi (kompresör başına) W -- -- --
6.11 Fan kapasitesi W 124 124 248
7 Avrupa güvenlik yönetmeliklerine uygundur 888
