dirna Bergstrom bycool green line COMPACT 1.6 Operating instructions

COMPACT 1.6
Diagnosis de averías ES
Troubleshooting EN
Diagnostic de pannes FR
Diagnose bei Ausfällen GE
Diagnosi dei guasti IT
220AA60072
F-4220 rev.01
®
IATF 16949
Calidad en
Automoción
ISO 9001
Empresa
Registrada

COMPACT 1.6
2
®
ATENCIÓN
Equipo precargado de gas r-134a
con maquina de alta precisión.
A- manipular la carga del equipo lo deja automáticamente
Fuera de garantía.
B- la conexión a batería o punto autorizado en instrucciones
de montaje es absolutamente obligatoria.
En caso de no hacerlo perdemos el control de la batería Y la
electrónica queda dañada irreparablemente.
Anulando la garantía del equipo.

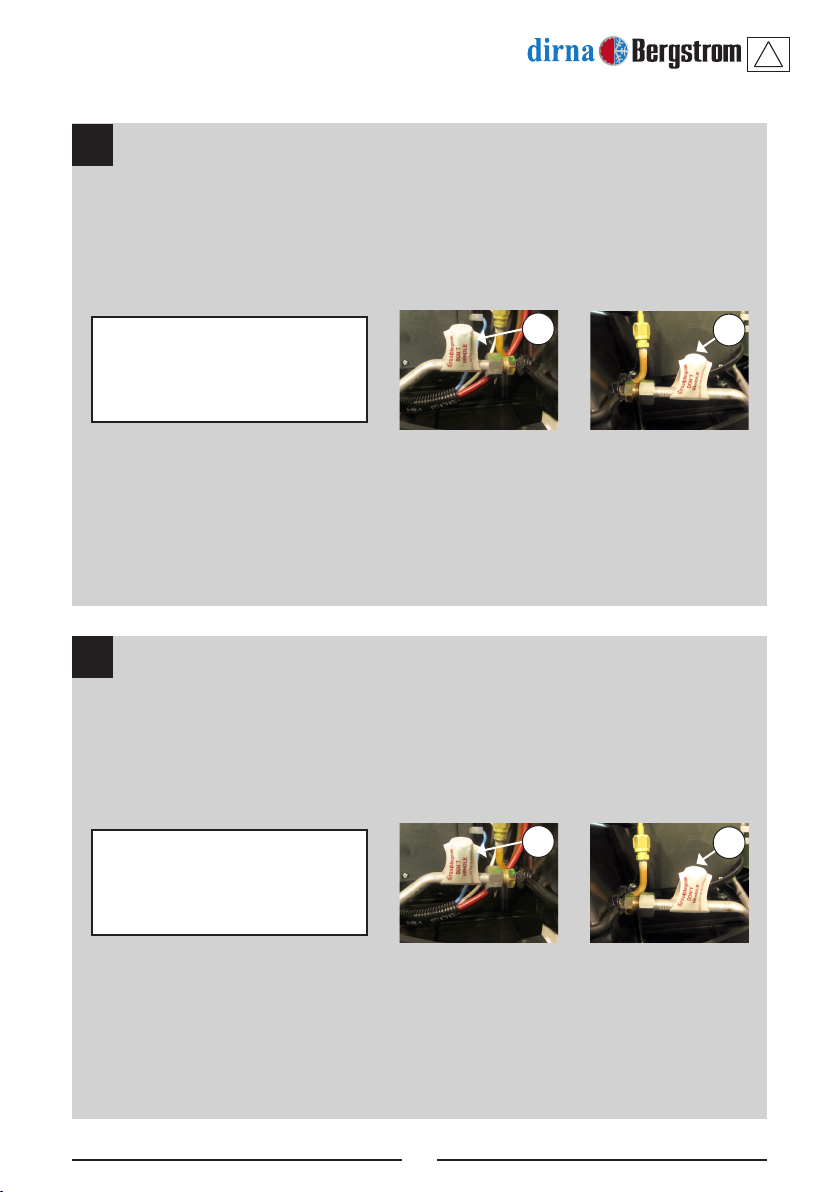

Los Racores de carga del
equipo (R) van autosellados,
si estos se manipulan se pierde
automáticamente LA GARANTÍA.
RR
ATTENTION
Unit pre-loaded of gas r-134a
with high precision machine.
A- by manipulating the load of the unit leaves
it out of warranty.
B- The connection to the battery or any authorised point set in the
mounting instructions is absolutely compulsory.
In case of not doing so, the battery control is lost
and the electronics will be damaged irreversively
cancelling the warranty of the unit
The charge ttings of the (R)
unit are autosealed.If these are
manipulated, THE WARRANTY is
automatically lost.
RR
ES
EN
!

COMPACT 1.6
3
®
ATTENTION
Appareil precharge en gaz r-134a
avec machine de grande precision.
A- La manipulation de la charge de l’appareil en
Annule automatiquement la garantie
B- Le branchement à la batterie ou au point autorise dans les instructions
de montage est imperatif.
Si ce branchement n’est pas effectue, vous perdrez le contrôle de la
batterie et l’electronique s’en verrait endommagee de façon irreversible,
annulant ainsi la garantie de l’appareil.
Les Raccords de charge de
l’appareil (R) sont auto-scellés,
s’ils sont manipulés, la GARANTIE
est automatiquement annulée.
RR
IACHTUNG
Anlage mit gasvorladung r-134a
Mit hochpräzisionsmaschine.
A- jede manipulierung der ladung der anlage
Setzt die garantie automatiisch ausser kraft.
B- anschluss an eine batterie oder an einen nach den anweisuingen
zulässigen einbaupunkt ist zwingend vorgeschrieben.
Anderenfalls geht die batteriesteuerung verloren und die elektronik
wird irreparabel beschädigt. Die gewährleistung der anlage wird damit
wirkungslos.
Die Ladeverschraubungen der
(R) Anlage sind selbstversiegelt.
Ihre manipulierung setzt die die
GARANTIE automatisch außer Kraft.
RR
FR
GE
!

COMPACT 1.6
4
®
ATTENZIONE
Attrezzatura precaricata con gas r-134a
Con macchina ad alta precisione
A- la manomissione del carico dell’attrezzatura comporta
la decadenza automatica della garanzia.
B- È Assolutamente Obbligatoria La Connessione Alla Batteria O Ad Un
Punto Autorizzato Indicato Nelle Istruzioni Di Montaggio.
In caso di mancata connessione, si perde il controllo della batteria,
l’elettronica ne è danneggiata irreparablemente
E decade la garanzia dell’attrezzatura.
I raccordi di carico dell’attrezzatura
(R) sono autosigillati: in caso di
manomissione LA GARANZIA
decade automaticamente.
RR
UWAGA
Urządzenie wstępnie załadowane gazem r-134a
Z maszyną wysokiego ciśnienia
A- obsługa ładunku urządzenia automatycznie
Powoduje anulowanie gwarancji
B- podłączenie do akumulatora lub punktu autoryzowanego zgodnie z
instrukcją montażu jest absolutnie obowiązkowe.
W przypadku nie wykonania tego, tracimy kontrolę nad
Akumulatorem, a elektronika zostaje nieodwołalnie uszkodona, przez
Co gwarancja na urządzenie zostaje anulowana.
Złączki do ładowania urządzenia
(R) automatycznie zaplombowane
- jeżeli będziesz nimi manipulować,
automatycznie utracisz GWARANCJĘ.
RR
IT
PL
!

COMPACT 1.6
5
®
UPOZORNĚNÍ
Zařízení předem naplněné plynem r-134a
Se strojem s vysokou přesností
A- v případě jakékoli manipulace s náplní zařízení
Automaticky zaniká nárok na záruku.
B- je bezpodmínečně nutné připojení na baterii
Nebo místo, povolené v návodu k montáži.
Pokud se to neučiní, ztratíme schopnost ovládat
Çbaterii a elektrické vybavení se nezvratně
Poškodí, čímž zanikne nárok na záruku.
Plnicí hrdla zařízení (R) jsou
zapečetěna výrobcem. Dojde-li
k jejich manipulaci, automaticky
zaniká nárok na ZÁRUKU.
RR
OPGELET
Installatie met gas r-134a onder vooraf
Geladen drukmet machine van hoge precisie
A- manipulatie van de gaslading van de installatie
Doet de garantie automatisch vervallen
B- de verbinding met de batterij of toegelaten punten volgens de
montage-instructies is strikt verplicht.
In het geval dat dit niet gebeurt verliezen we de controle over de
batterij en zal de elektronica op Niet-repareerbare wijze worden
beschadigd - de garantie wordt hierdoor
De verbindindingen van de
gaslading (R) zijn verzegeld. Bij
manipulatie verliest u automatisch uw
GARANTIERECHTEN.
RR
CZ
NL
!

ES COMPACT 1.6
6
®
Síntoma Causa Solución
• Si el display no se enciende o
durante su funcionamiento se apaga
el display y el equipo.
• Fusible de alimentación fundido o
desconectado (en cable de alimentación 30A).
• Control electrónico defectuoso.
• Cable de alimentación desconectado,
con mal contacto o cortado.
• Fusible de alimentación del control
electrónico (15A) desconectado o fundido.
• Polaridad del cable de alimentación
invertida.
• Conectar o sustituir el fusible del cable de alimentación.
• Sustituir control electrónico (para acceder hay que desmontar el panel anterior
de distribución de aire).
• Vericar y corregir posibles malos contactos, roturas o desconexión del cable de
alimentación.
• Conectar o sustituir el fusible de la alimentación del control electrónico (para
acceder es necesario desmontar el panel interior de distribución de aire).
• Comprobar y corregir la posición de los cables de conexión a la alimentación (Az
con fusible 30A a + y M a -).
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• Al encender el equipo o durante su
funcionamiento se muestra en el
display E0 alternando con CA (fallo
en sensor aire de retorno). Durante
este error el equipo funciona,
pero no regula el sensor de aire
de retorno (y no se puede subir ni
bajar la temperatura). Para apagar
pulsar una vez el botón ON/OFF del
teclado o del mando.
• Mala conexión en terminales o cables del
sensor de aire de retorno.
• Sensor aire de retorno desconectado
o averiado.
• Comprobar y corregir posibles malos contactos en terminales o cables del
sensor de aire de retorno.
• Conectar o sustituir sensor aire de retorno.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• En el display aparece E6
parpadeando.
• Mala conexión en terminales o cables del
sensor antihielo.
• Sensor antihielo desconectado
o averiado.
• Comprobar y corregir posibles malos contactos en terminales o cables del
sensor antihielo.
• Conectar o sustituir sensor antihielo.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

ES
COMPACT 1.6
7
®
Síntoma Causa Solución
• Si el display no se enciende o
durante su funcionamiento se apaga
el display y el equipo.
• Fusible de alimentación fundido o
desconectado (en cable de alimentación 30A).
• Control electrónico defectuoso.
• Cable de alimentación desconectado,
con mal contacto o cortado.
• Fusible de alimentación del control
electrónico (15A) desconectado o fundido.
• Polaridad del cable de alimentación
invertida.
• Conectar o sustituir el fusible del cable de alimentación.
• Sustituir control electrónico (para acceder hay que desmontar el panel anterior
de distribución de aire).
• Vericar y corregir posibles malos contactos, roturas o desconexión del cable de
alimentación.
• Conectar o sustituir el fusible de la alimentación del control electrónico (para
acceder es necesario desmontar el panel interior de distribución de aire).
• Comprobar y corregir la posición de los cables de conexión a la alimentación (Az
con fusible 30A a + y M a -).
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• Al encender el equipo o durante su
funcionamiento se muestra en el
display E0 alternando con CA (fallo
en sensor aire de retorno). Durante
este error el equipo funciona,
pero no regula el sensor de aire
de retorno (y no se puede subir ni
bajar la temperatura). Para apagar
pulsar una vez el botón ON/OFF del
teclado o del mando.
• Mala conexión en terminales o cables del
sensor de aire de retorno.
• Sensor aire de retorno desconectado
o averiado.
• Comprobar y corregir posibles malos contactos en terminales o cables del
sensor de aire de retorno.
• Conectar o sustituir sensor aire de retorno.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• En el display aparece E6
parpadeando.
• Mala conexión en terminales o cables del
sensor antihielo.
• Sensor antihielo desconectado
o averiado.
• Comprobar y corregir posibles malos contactos en terminales o cables del
sensor antihielo.
• Conectar o sustituir sensor antihielo.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

ES COMPACT 1.6
8
®
Síntoma Causa Solución
• Al encender el equipo o durante
su funcionamiento, emite pitidos
intermitentes, y cuando cesan éstos
el display muestra Lb (batería baja).
El equipo se para automáticamente.
• Mal contacto en conexiones o terminales
de alimentación.
• Batería descargada o defectuosa.
• Comprobar y corregir posibles malos contactos en conexiones o terminales del
cable de alimentación.
• Cargar o sustituir la batería.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• En el display aparece E2 , se
apaga el equipo automáticamente
quedando en el display el error E2
hasta que se repare la anomalía.
Para que deje de aparecer en el
display pulsar una vez la tecla
ON/OFF del teclado ó del mando
a distancia.
• Soplador centrifugo o ventilador del
condensador bloqueado en cortocircuito
o desconectado.
• Fusible 7,5A del soplador centrífugo o del
ventilador del condensador fundido.
• Control electrónico defectuoso.
• Reparar la posible obstrucción del soplador centrifugo o del ventilador del
condensador; si persiste el error, sustituir el soplador centrífugo o ventilador del
condensador (para acceder al soplador o al electro es necesario desmontar la tapa
exterior del equipo, para el soplador centrífugo también la tapa del evaporador).
• Sustituir fusible 7,5A. Para acceder a los fusibles del soplador centrífugo o del
ventilador del condensador es necesario desmontar el panel interior de distribución
de aire.
• Sustituir control electrónico (para acceder hay que desmontar el panel anterior de
distribución de aire).
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• El compresor no funciona.
• Mala conexión de los terminales.
• Módulo electrónico del compresor
defectuoso.
• Compresor averiado.
• Mucha presión en el circuito por exceso
de carga o temperatura muy elevada.
• Conectar correctamente terminales del módulo electrónico del compresor.
(según esquema eléctrico anexo).
• Sustituir módulo electrónico del compresor.
• Sustituir compresor.
• Vericar persión (a partir de 6 bares el compresor desconecta), si es necesario
recuperar gas y cargar de nuevo 520 grs en el circuito.
!Para acceder al compresor, módulo electrónico del compresor o toma de
carga es necesario desmontar la tapa exterior del equipo.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

ES
COMPACT 1.6
9
®
Síntoma Causa Solución
• Al encender el equipo o durante
su funcionamiento, emite pitidos
intermitentes, y cuando cesan éstos
el display muestra Lb (batería baja).
El equipo se para automáticamente.
• Mal contacto en conexiones o terminales
de alimentación.
• Batería descargada o defectuosa.
• Comprobar y corregir posibles malos contactos en conexiones o terminales del
cable de alimentación.
• Cargar o sustituir la batería.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• En el display aparece E2 , se
apaga el equipo automáticamente
quedando en el display el error E2
hasta que se repare la anomalía.
Para que deje de aparecer en el
display pulsar una vez la tecla
ON/OFF del teclado ó del mando
a distancia.
• Soplador centrifugo o ventilador del
condensador bloqueado en cortocircuito
o desconectado.
• Fusible 7,5A del soplador centrífugo o del
ventilador del condensador fundido.
• Control electrónico defectuoso.
• Reparar la posible obstrucción del soplador centrifugo o del ventilador del
condensador; si persiste el error, sustituir el soplador centrífugo o ventilador del
condensador (para acceder al soplador o al electro es necesario desmontar la tapa
exterior del equipo, para el soplador centrífugo también la tapa del evaporador).
• Sustituir fusible 7,5A. Para acceder a los fusibles del soplador centrífugo o del
ventilador del condensador es necesario desmontar el panel interior de distribución
de aire.
• Sustituir control electrónico (para acceder hay que desmontar el panel anterior de
distribución de aire).
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• El compresor no funciona.
• Mala conexión de los terminales.
• Módulo electrónico del compresor
defectuoso.
• Compresor averiado.
• Mucha presión en el circuito por exceso
de carga o temperatura muy elevada.
• Conectar correctamente terminales del módulo electrónico del compresor.
(según esquema eléctrico anexo).
• Sustituir módulo electrónico del compresor.
• Sustituir compresor.
• Vericar persión (a partir de 6 bares el compresor desconecta), si es necesario
recuperar gas y cargar de nuevo 520 grs en el circuito.
!Para acceder al compresor, módulo electrónico del compresor o toma de
carga es necesario desmontar la tapa exterior del equipo.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

ES COMPACT 1.6
10
®
Síntoma Causa Solución
• El equipo no responde al mando a
distancia.
• Mando desprogramado.
• Batería del mando agotada, no se enciden
el led.
• Control electrónico averiado.
• Mando defectuoso.
• Reprogramar mando.
• Sustituir pila de mando y volver a programar.
• Sustituir control electrónico.
• Sustituir mando.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• El equipo emite pitidos intermitentes.
• Cable conexión panel de control y control
electrónico mal conectado o invertido en
control electrónico o panel de control.
• Desmontar el panel interior de distribución de aire y conectar correctamente
cable conexión panel de control y control electrónico.
• Al encender el equipo o durante
su funcionamiento se muestra
en display E9 (protección
compresor). El equipo se apaga
automáticamente quedando en
display E9 hasta que el equipo
tenga una inclinación menor de 45º.
• Inclinación del equipo 45º o más. • Poner el equipo con menos de 45º de inclinación (El equipo no debe funcionar con
una inclinación de 45º o más para que no se produzcan daños en el compresor).
El control electrónico es el que detecta la inclinación por lo que debe estar también
a menos de 45º.
• En el interior de la cabina cae agua
o se ltra del exterior.
• Tubos de desagüe o válvulas obstruidos.
• Junta EPDM mal pegada o defectuosa.
• Las salidas de los cableados que salen
de la tapa interior del habitáculo del
evaporador y el soplador centrídufo no
están bien sellados.
• Limpiar la obstrucción del tubo de desagüe y válvula (Para acceder es necesario
desmontar la tapa exterior del equipo).
• Sustituir junta EPDM (es necesario desmontar el equipo y limpiar bien la supercie
donde se va a pegar la junta EPDM).
• Sellar la salida de los cableados en la tapa del habitáculo del evaporador y soplador
centrífugo (Para acceder es necesario desmontar la tapa exterior del equipo).

ES
COMPACT 1.6
11
®
Síntoma Causa Solución
• El equipo no responde al mando a
distancia.
• Mando desprogramado.
• Batería del mando agotada, no se enciden
el led.
• Control electrónico averiado.
• Mando defectuoso.
• Reprogramar mando.
• Sustituir pila de mando y volver a programar.
• Sustituir control electrónico.
• Sustituir mando.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• El equipo emite pitidos intermitentes.
• Cable conexión panel de control y control
electrónico mal conectado o invertido en
control electrónico o panel de control.
• Desmontar el panel interior de distribución de aire y conectar correctamente
cable conexión panel de control y control electrónico.
• Al encender el equipo o durante
su funcionamiento se muestra
en display E9 (protección
compresor). El equipo se apaga
automáticamente quedando en
display E9 hasta que el equipo
tenga una inclinación menor de 45º.
• Inclinación del equipo 45º o más. • Poner el equipo con menos de 45º de inclinación (El equipo no debe funcionar con
una inclinación de 45º o más para que no se produzcan daños en el compresor).
El control electrónico es el que detecta la inclinación por lo que debe estar también
a menos de 45º.
• En el interior de la cabina cae agua
o se ltra del exterior.
• Tubos de desagüe o válvulas obstruidos.
• Junta EPDM mal pegada o defectuosa.
• Las salidas de los cableados que salen
de la tapa interior del habitáculo del
evaporador y el soplador centrídufo no
están bien sellados.
• Limpiar la obstrucción del tubo de desagüe y válvula (Para acceder es necesario
desmontar la tapa exterior del equipo).
• Sustituir junta EPDM (es necesario desmontar el equipo y limpiar bien la supercie
donde se va a pegar la junta EPDM).
• Sellar la salida de los cableados en la tapa del habitáculo del evaporador y soplador
centrífugo (Para acceder es necesario desmontar la tapa exterior del equipo).

ES COMPACT 1.6
12
®
Síntoma Causa Solución
• El equipo funciona pero no enfría.
• Falta o exceso de carga en el circuito.
• Clema del ventilador del condensador
invertida.
• Suciedad en el condensador.
• Ventilador del condensador defectuoso.
• Tapón en el circuito.
• Vericar la carga comprobando la presión, en caso de estar por debajo de 0,5 bar
o por encima de 5,0 bar con el equipo en funcionamiento, recuperar la carga del
circuito y hacer vacío de al menos 30 minutos en el mismo e introducir 520 gr.
• Comprobar y corregir conexión clema ventilador del condensador.
• Limpiar condensador con aire a presión.
• Sustituir el ventilador del condensador.
• Vericar la presión y en caso de estar por debajo de 0,5 bar con el equipo en
funcionamiento hacer limpieza del circuito o sustituir componentes obstruidos
(posiblemente el tubo capilar de ujo continuo debido a ser el componente de
menos diámetro).
* Cada vez que sea necesario extraer o introducir la carga de gas del circuito, es preciso
hacerlo con la maquinaria adecuada, y siempre, respetando el medio ambiente.

ES
COMPACT 1.6
13
®
Síntoma Causa Solución
• El equipo funciona pero no enfría.
• Falta o exceso de carga en el circuito.
• Clema del ventilador del condensador
invertida.
• Suciedad en el condensador.
• Ventilador del condensador defectuoso.
• Tapón en el circuito.
• Vericar la carga comprobando la presión, en caso de estar por debajo de 0,5 bar
o por encima de 5,0 bar con el equipo en funcionamiento, recuperar la carga del
circuito y hacer vacío de al menos 30 minutos en el mismo e introducir 520 gr.
• Comprobar y corregir conexión clema ventilador del condensador.
• Limpiar condensador con aire a presión.
• Sustituir el ventilador del condensador.
• Vericar la presión y en caso de estar por debajo de 0,5 bar con el equipo en
funcionamiento hacer limpieza del circuito o sustituir componentes obstruidos
(posiblemente el tubo capilar de ujo continuo debido a ser el componente de
menos diámetro).
* La recuperación del gas nunca será exacta debido a que parte del gas queda en los
tubos de los manómetros.

ES COMPACT 1.6
14
®
Condiciones Generales de Venta
Condiciones de Entrega
La forma de entrega es franco fábrica. La mercancía viaja siempre por cuenta y riesgo del comprador
aún cuando Dirna Bergstrom, S.L. incluya en factura el importe de los portes satisfechos por cuenta del
cliente. Sólo se asegurará la mercancía cuando se solicite por escrito.
Las averías, pérdidas o retrasos ocurridos en el tránsito, deberán reclamarse al transportista.
No se aceptarán devoluciones de material transcurridos 3 días desde la entrega de la mercancía y en
cualquier caso previa aceptación escrita por parte de Dirna Bergstrom, S.L. En todos los casos el cliente
se abstendrá de emitir factura a cargo de Dirna Bergstrom, S.L. Una vez aceptada la devolución se
emitirá el abono correspondiente del que se deducirá, al menos, un 10% del importe del material en
concepto de vericación y embalaje.
Garantías
La garantía para los equipos de Aire Acondicionado Dirna Bergstrom, S.L., cubre durante el plazo de 2
años las piezas y materiales con funcionamiento anormal o defectos de fabricación.
El plazo de garantía para los equipos de A/A en vehículos industriales será de 12 meses.
Esta garantía comprende la reposición o reparación en opinión de Dirna Bergstrom, S.L. de la pieza
reconocida como defectuosa. No incluye la mano de obra de la sustitución en el vehículo, ni gastos de
desplazamientos ni carga de gas.
La garantía no tendrá validez cuando la avería proceda de una inadecuada utilización del equipo o por
modicaciones y sustituciones efectuadas sin nuestra expresa autorización. También cuando el equipo o
sus componentes hubieran sido manipulados, reparados o desmontados por personal no autorizado por
Dirna Bergstrom, S.L.
Para la vigencia de la garantía es imprescindible que el certicado de garantía esté cumplimentado en
todos sus datos, que contenga el sello y rma del instalador y que el ejemplar para Dirna Bergstrom,
S.L. Sobre en poder de esta Sociedad antes de los 15 días siguientes a su instalación. Es necesario que
el cliente presente su ejemplar de garantía a nuestro personal autorizado.
El instalador / vendedor responde ante el cliente o usuario de que la instalación se ha realizado siguiendo
escrupulosamente todas las instrucciones que guran en el equipo para su montaje y que se entrega al
usuario la garantía cumplimentada y el manual de uso, conservación y mantenimiento del equipo.
Garantías Recambios
Será de 90 días fecha albarán, salvo que sea problema de manipulación o mal uso.
Garantía Racores
Limitada exclusivamente a la reposición o reembolso de su importe en caso de defecto de
fabricación.

ES
COMPACT 1.6
15
®
Tramitación de Garantías
El cliente enviará la pieza objeto de reclamación a Dirna Bergstrom, S.L. , c/ Francisco Alonso, 6 o 28806
Alcalá de Henares. MADRID, necesariamente por agencia a portes pagados.
Se acompañará unida a la pieza, fotocopia del ejemplar de garantía o de la factura al cliente y se des-
cribirá el defecto observado. Una vez que los Servicios Técnicos de Dirna Bergstrom, S.L. , acepten la
garantía, se repondrá la pieza SIN CARGO. Esta puede ser la misma pieza reparada u otra nueva, según
el criterio de nuestro Departamento Técnico.
Precios
Impuestos no incluidos.
Crédito y Forma de pago
Mientras no exista cuenta de crédito formalizada, la forma de pago será con cheque, en metálico o
transferencia bancaria con anterioridad al suministro de la mercancía.
Para mantener una cuenta de crédito con Dirna Bergstrom, S.L. , es necesario tener la conformidad del
beneciario a estas Condiciones Generales así como cumplimentados todos los datos del impreso de
Apertura de Cuenta incluídos los datos de domiciliación bancaria.
LA FORMA DE PAGO preferencial es de 30 días fecha factura mediante recibo negociable domiciliado en
Entidad de Crédito o transferencia bancaria. Cualquier otra forma de pago que signique un aplazamiento
del vencimiento del mismo devengará un recargo a favor de Dirna Bergstrom, S.L. , del 1% mensual y se
requerirá la conrmación escrita de Dirna Bergstrom, S.L. a esa forma de pago propuesta.
Impagados
Cualquier recibo impagado generará automáticamente la suspensión del Crédito para cualquier suminis-
tro o servicio a realizar, sin perjuicio de las acciones legales que Dirna Bergstrom, S.L. pueda realizar.
Los gastos derivados del impagado así como el recargo del 1% mensual del aplazamiento por este medio
obtenido, son de cuenta del librado.
No pueden existir otras condiciones fuera de estas Condiciones Generales de Venta, más que las
expuestas en este documento y las leyes vigentes.
Cualquier modicación, complemento o supresión debe ser emitido por escrito por Dirna Bergstrom,
S.L., y rmado por un apoderado de la Sociedad.

ES COMPACT 1.6
16
®

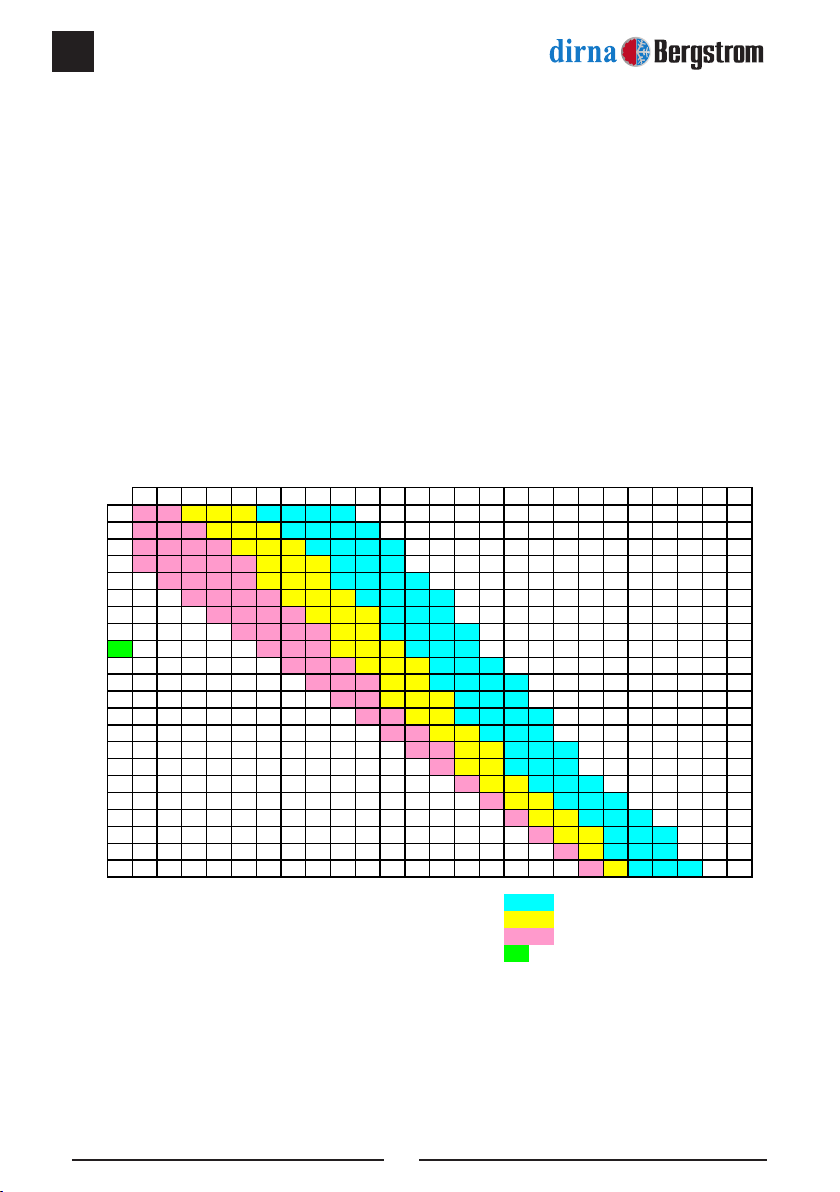

TABLA DE EFICIENCIA DEL COMPACT 1.6
Validez: Equipo Compact 1.6
Datos: A tomar con un termometro digital
T1: Temperatura de aire reciclado
T2: Temperatura de salida ventanilla
Condiciones
La cabina debe de estar a la sombra, con las puertas y ventanas cerradas
La bateria ha de estar completamente cargada; deben medirse 24Vcc en la conexión
al COMPACT 1.6
El motor debe estar parado
Antes de tomar medidas debe dejarse trabajar al equipo un minimo de 15 minutos.
Tomar las medidas con los dos compresores en marcha
Las temperaturas se mediran en ºC
Solo una persona.
La temperatura exterior debe ser igual o inferior a 35º
T2 (ºC) >Temperatura salida ventanilla
T1 (ºC) Temperatura de recirculacion
T1 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9876
35 56789 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29
34 456789 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28
33 3456789 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27
32 23456789 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
31 123456789 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25
30 0123456789 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
29 0123456789 10 11 12 13 14 15 16 17 18 19 20 21 22 23
28 0123456789 10 11 12 13 14 15 16 17 18 19 20 21 22
27 0123456789 10 11 12 13 14 15 16 17 18 19 20 21
26 0123456789 10 11 12 13 14 15 16 17 18 19 20
25 0123456789 10 11 12 13 14 15 16 17 18 19
24 012345678910 11 12 13 14 15 16 17 18
23 0123456789 10 11 12 13 14 15 16 17
22 0123456789 10 11 12 13 14 15 16
21 0123456789 10 11 12 13 14 15
20 0123456789 10 11 12 13 14
19 0123456789 10 11 12 13
18 0123456789 10 11 12
17 0123456789 10 11
16 0123456789 10
15 0123456789
14 012345678
Correcto
Algo pobre
Pobre
De acuerdo a la norma J.I.S.
Diferencia de temperaturas de entrada y salida

ES
COMPACT 1.6
17
®
Esquema eléctrico
¡AVISO IMPORTANTE!
Precaución de no invertir las polaridades al conectar la alimentación en el equipo. Si esto sucediera
la placa no se encenderá, el equipo no funcionará y se producirán daños irreparables en el módulo
del compresor.
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Sensor
aire de retorno
Sensor
antihielo
Control
electrónico
Soplador
centrífugo
Ventilador del
condensador
Cable comunicación
Batería
Compresor
Módulo
electrónico
compresor

EN COMPACT 1.6
18
®
Symptom Cause Solution
• If the display does not turn on or in
operation the display and the device
turn off.
• Fuse blown or unplugged (in 30A power
cable).
• Electronic control faulty.
• Power cable not connected,
with faulty contact or cut.
• Electronic control power fuse (15A)
disconnected or blown.
• Power cable polarity inverted.
• Connect or replace the power cable fuse.
• Replace electronic control (for access remove the front panel on the air
distribution).
• Check and correct possible bad contacts, breakages or disconnection of the power
cable.
• Connect or replace the electronic control power supply fuse (for access the internal
air distribution panel must be removed).
• Check and correct the position of the connection cables to power supply (Az with
fuse 30A a + and M a -).
!(If the error persists contact an Authorized Service Centre).
• When turning on device or during
operation the display shows E0
alternating with CA (fault in return air
probe). During this error the device
works, but does not regulate return
air probe (and the temperature
cannot be raised or lowered). To
turn off press the ON/OFF button
once on the keyboard or the control.
• Bad connection on terminals or cables of
the return air probe.
• Return air probe disconnected or faulty.
• Check and correct possible bad contacts on terminals or cables of the
return air probe.
• Connect or replace return air probe.
!(If the error persists contact an Authorized Service Centre).
• E6 ashes on the display.
• Bad connection on terminals or cables of
the anti-icing probe.
• Anti-icing probe disconnected or faulty.
• Check and correct possible bad contacts on terminals or cables of the
anti-icing probe.
• Connect or replace the anti-icing probe.
!(If the error persists contact an Authorized Service Centre).

EN
COMPACT 1.6
19
®
Symptom Cause Solution
• If the display does not turn on or in
operation the display and the device
turn off.
• Fuse blown or unplugged (in 30A power
cable).
• Electronic control faulty.
• Power cable not connected,
with faulty contact or cut.
• Electronic control power fuse (15A)
disconnected or blown.
• Power cable polarity inverted.
• Connect or replace the power cable fuse.
• Replace electronic control (for access remove the front panel on the air
distribution).
• Check and correct possible bad contacts, breakages or disconnection of the power
cable.
• Connect or replace the electronic control power supply fuse (for access the internal
air distribution panel must be removed).
• Check and correct the position of the connection cables to power supply (Az with
fuse 30A a + and M a -).
!(If the error persists contact an Authorized Service Centre).
• When turning on device or during
operation the display shows E0
alternating with CA (fault in return air
probe). During this error the device
works, but does not regulate return
air probe (and the temperature
cannot be raised or lowered). To
turn off press the ON/OFF button
once on the keyboard or the control.
• Bad connection on terminals or cables of
the return air probe.
• Return air probe disconnected or faulty.
• Check and correct possible bad contacts on terminals or cables of the
return air probe.
• Connect or replace return air probe.
!(If the error persists contact an Authorized Service Centre).
• E6 ashes on the display.
• Bad connection on terminals or cables of
the anti-icing probe.
• Anti-icing probe disconnected or faulty.
• Check and correct possible bad contacts on terminals or cables of the
anti-icing probe.
• Connect or replace the anti-icing probe.
!(If the error persists contact an Authorized Service Centre).

EN COMPACT 1.6
20
®
Symptom Cause Solution
• When turning on device or during
operation, it beeps intermittently,
and when it stops beeping the
display shows Lb (low battery). The
device stops automatically.
• Bad contact in connections or power
terminals.
• Battery empty or faulty.
• Check and correct possible bad contacts on connections or terminals of the
power cable.
• Charge or replace the battery.
!(If the error persists contact an Authorised Service Centre).
• E2 appears on the display, the
device turns off automatically and
the display shows error E2 until
the fault is repaired. To remove
it from the display press the ON/
OFF key once on the keyboard or
the remote control.
• Centrifugal blower or condenser fan
blocked in short circuit or disconnected.
• 7.5A fuse in the centrifugal blower or
condenser fan blown.
• Electronic control faulty.
• Repair possible obstruction of the centrifugal blower or condenser fan; If the error
persists, replace the centrifugal blower or condenser fan (to access the blower or
electro it is necessary to remove the outer cover of the device, and the evaporator
cover for the centrifugal blower).
• Replace fuse 7.5A. To access the fuses of the centrifugal blower or condenser fan
you must remove the internal air distribution panel.
• Replace electronic control (for access remove the front panel on the air distribution).
!(If the error persists contact an Authorised Service Centre).
• The compressor does not work.
• Bad connection of the terminals.
• Electronic module on the compressor
faulty.
• Compressor faulty.
• Too much pressure in the circuit due to
excess load or very high temperature.
• Connect terminals of the compressor’s electronic module correctly. (According to
electrical diagram attached).
• Replace electronic module on the compressor/s.
• Replace compressor.
• Check pressure (from 6 bars the compressor switches off), if necessary recover
gas and reload 520 grams in the circuit.
!To access compressor, electronic module of compressor or charging jack you
must remove the device’s outer cover.
!(If the error persists contact an Authorised Service Centre).
