dirna Bergstrom bycool green line COMPACT 1.6 Instruction Manual

COMPACT 1.6
220AA60071
F-4219 rev.01
®
Manual del Usuario ES
User’s handbook EN
Manuel de l’utilisateur FR
Benutzerhandbuch GE
Manuale Per l’utente IT
IATF 16949
Calidad en
Automoción
ISO 9001
Empresa
Registrada

ES COMPACT 1.6
2
®
(1) Para realizar esta operación, es necesario desmontar la tapa exterior de plástico del equipo (7 tornillos) y
soplar con aire a presión. Es recomendable que esta operación la realice un Servicio Autorizado.
Gracias por su adquisición y por conar en nuestra gama de productos.

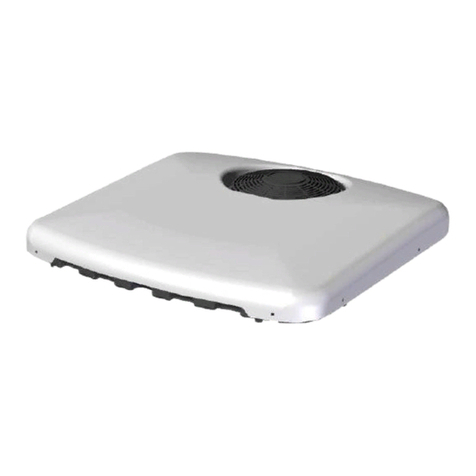

Compact 1.6 es un equipo de aire acondicionado autónomo a motor parado y de uso
nocturno.
Compact 1.6 garantiza la refrigeración de la cabina del vehículo durante los periodos
de descanso del conductor, operaciones de carga y descarga.
Compact 1.6 está diseñado con la más avanzada tecnología para lograr un ecaz
rendimiento, una reducción en el gasto de combustible y en las emisiones de CO2a la
atmósfera.
Son estas características lo que lo hacen único en el mercado del Aire Acondicionado
para vehículos.
El único mantenimiento requerido es la limpieza periódica del condensador y las válvulas
de drenaje al menos 1 vez al año (1). Para cualquier duda consulte a su concesionario
(ver página 7).
No olvide solicitar a su concesionario su tarjeta de garantía cumplimentada.
ATENCIÓN:
Si durante el montaje el equipo se inclina o
se abate la cabina con el equipo montado, se
deberá esperar un mínimo de 60 minutos, desde
que el quipo quede horizontal, antes de ponerlo
en marcha.
RECOMENDACIÓN:
Para un mejor funcionamiento del equipo es
aconsejable ponerlo en marcha ocasionalmente
durante los meses de invierno con el n de
evitar que las juntas se deterioren.
!
!

ES
COMPACT 1.6
3
®

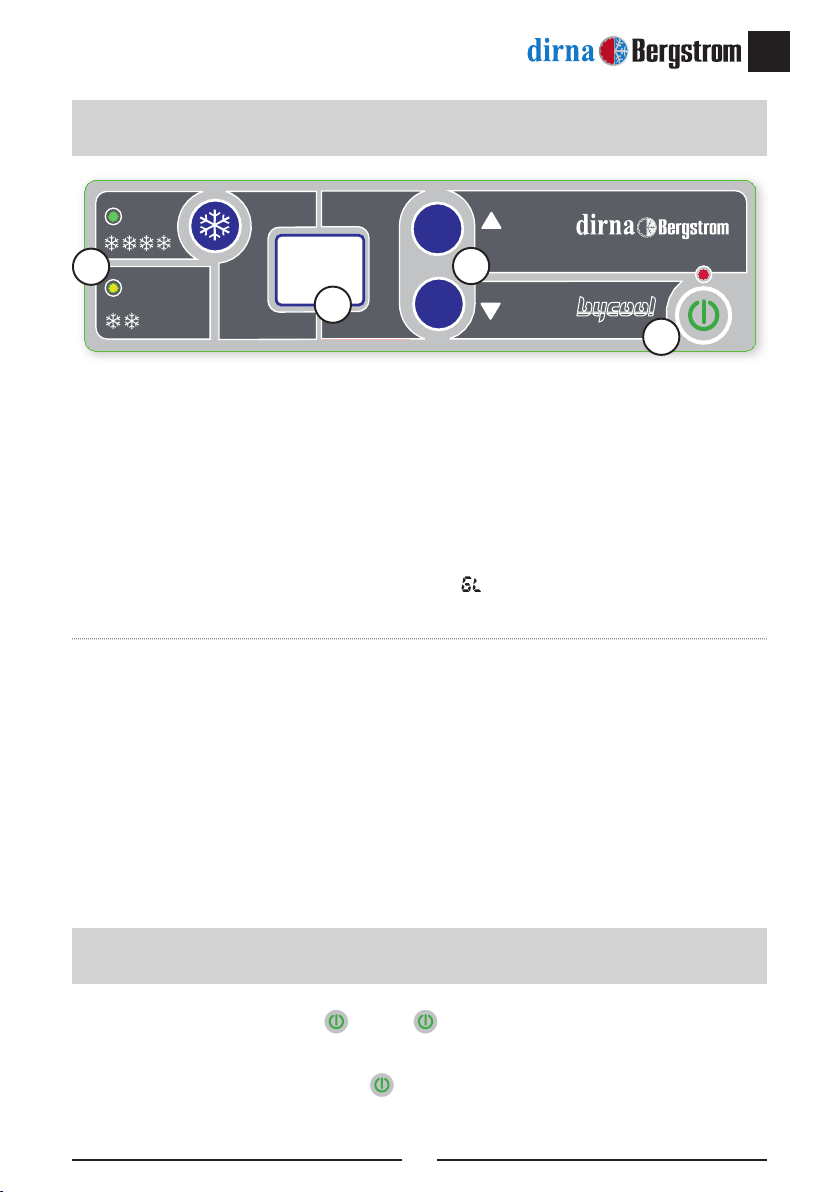

1.- On/off: encendido - apagado del equipo y selección de modo F4 / F0 / F1 / F2 / F6
2.- Selector de temperatura (15/ 27ºC - 59/80 ºF), Programación del mando y grados
Fahrenheit y Velocidad de aire: Control de temperatura ambiente y velocidad del
soplador centrífugo (entre 1ª y 5ª velocidad) solo modo manual.
3.- Display: Pantalla donde se indica la función seleccionada y el estado del equipo.
4.- Led : Encendido -indica funcionamiento del compresor.
Panel de control
Mensajes especiales del display (por favor mirar Diagnosis de averías):
Lb :“Low battery” Batería baja (emitirá pitidos durante un breve período de tiempo y el
equipo se apagará).
E2 :Fallo en ventilador del condensador o soplador centrífugo.
EO :Mal contacto de los cables del sensor de aire de retorno o sensor de aire de
retorno averiado.
E6 :Mal contacto de los cables del sensor antihielo o sensor antihielo averiado.
E9 :Protección compresor (cabina abatida).
• Al conectar, el equipo hace un chequeo de los leds y aparece en display -
1
y se
apaga.
Encendido del Equipo
Para encender Compact 1.6 pulsar la tecla On/off . El equipo siempre arranca en
Función F4 (Función Automática).
Para cambiar de función, mantener pulsada la tecla On/Off . Irán pasando las
distintas funciones por el Display, soltar la tecla al obtener la función deseada.
ºC
ºF
TEMP
ON/OFF
+
-
4
3
1
2

ES COMPACT 1.6
4
®
F2 programa al equipo para su desconexión automática en un período de entre 1
y 9 horas. Para programar mantener pulsada la tecla On/off hasta visualizar en
el display F2 , seleccionar el tiempo de funcionamiento con las teclas
-
+
y
conrmar pulsando On/off .
F0 Al usuario le permite seleccionar la temperatura de confort así como variar la
velocidad del soplador centrífugo del equipo.
La temperatura de confort se controla pulsando brevemente las teclas
-
+
del panel
(15/ 27 ºC - 59/80º F) o del mando .
Las velocidades del soplador centrífugo serán controladas manteniendo pulsadas
las teclas
-
+
del Panel o del mando apareciendo en el display las siglas
V1 , V2 ,
V3 , V4 , V5 .
Función F0 - Funcionamiento Manual del equipo
Función F1 - Función termómetro digital
Función F2 - Función Programadora de tiempo
Función F4 - Funcionamiento automático del equipo
En esta función Compact 1.6 indica en su display la temperatura interior de la cabina.
Al seleccionar F4 aparecerá en el display CA alternado con la temperatura seleccionada
(15/ 27 ºC - 59/80º F).
Con esta función el equipo regula automáticamente sus prestaciones variando
automáticamente la velocidad del soplador y compresor.
Función F6 Selección º F
Para activar esta función se debe mantener pulsada la tecla On/off hasta que
aparezca en el display F6 , soltar la tecla y se activará directamente ºF. Para volver a ºC
se debe mantener pulsada la tecla
-
del panel de mandos con el equipo apagado,
aparecerá en el display C
C
parpadeando, cuando se quede fijo pulsar la tecla
+
del panel de mando. Al realizar esta operación el mando se desactiva por lo que al
nalizar se debe dar de alta el mando de nuevo.

ES
COMPACT 1.6
5
®
Funciones del Mando a distancia:
Encendido / Apagado del equipo (On/ Off).
Nota: Al pulsar este botón el equipo se enciende
en modo automático F4
Control de las velocidades del soplador centrífugo.
Nota: estando encendido el equipo en modo automático
F4 , si el usuario actúa sobre esta tecla, el equipo pasa a modo manual
0 De este modo el usuario podrá elegir el ujo de aire deseado pulsando sobre
esta tecla, apareciendo en en el display las siglas V1 , V2 , V3 , V4 , V5 , V4 ,
V3 , V2 , V1 .
Control de temperatura.
La temperatura de confort se controla pulsando las teclas
-
+
(15/ 27 ºC - 59/80º F).
Para dar de alta el mando a distancia, con el equipo apagado mantener pulsada la
tecla
-
del panel de control. Aparecerá en el display
C
C
parpadeando. Cuando
quede jo, pulsar la tecla On/Off del mando antes de 30 seg. y equipo emitirá una
señal acústica de conrmación. En caso de que esto no suceda, repetir la operación
completa.
Para dar de baja el mando a distancia se debe mantener pulsada la tecla
del panel de control hasta que aparezca en el display
C
C
, parpadeando,
cuando quede jo pulsar la tecla
+
del panel antes de 30 seg. o habrá que repetir
la operación completa.
Mando a distancia
Dar de alta el mando a distancia
Dar de baja el mando a distancia
1
2
3
1
23

ES COMPACT 1.6
6
®

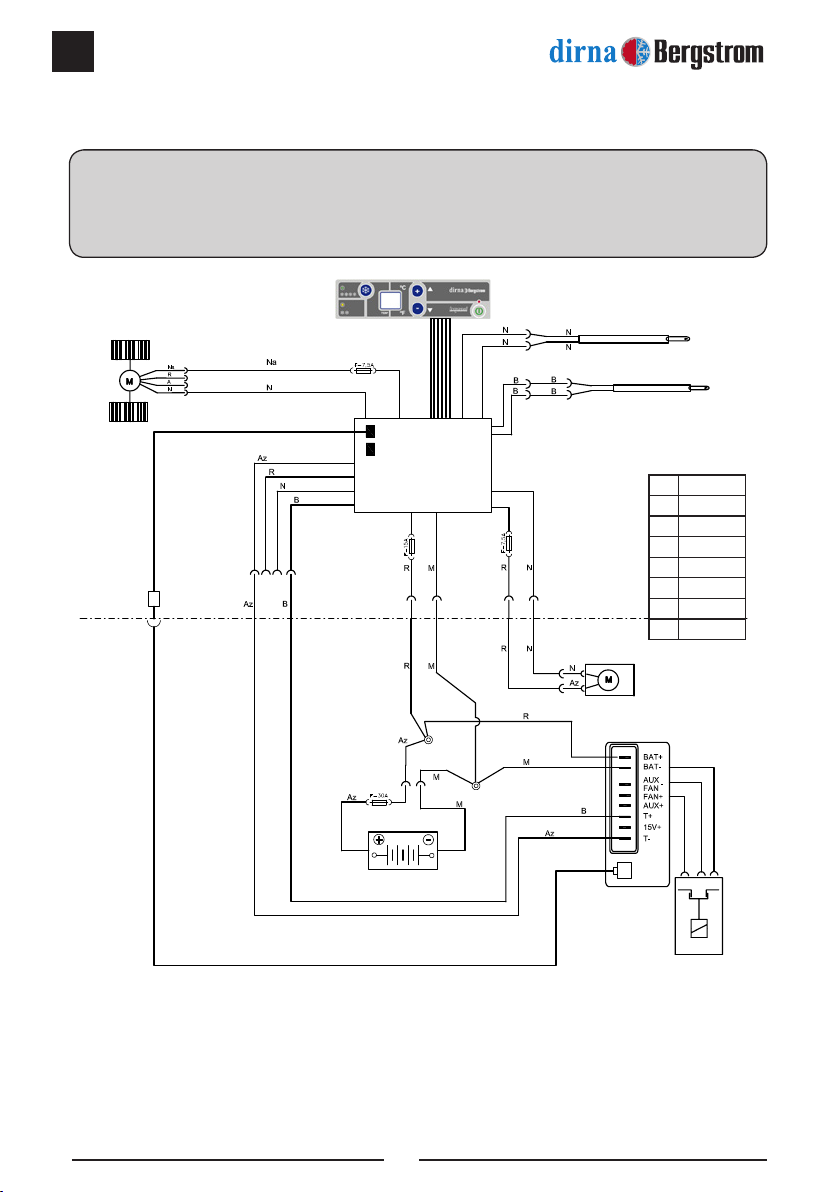

Esquema eléctrico
¡AVISO IMPORTANTE!
Precaución de no invertir las polaridades al conectar la alimentación en el equipo. Si esto sucediera
la placa no se encenderá, el equipo no funcionará y se producirán daños irreparables en el módulo
del compresor.
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Sensor
aire de retorno
Sensor
antihielo
Control
electrónico
Soplador
centrífugo
Cable comunicación
Batería
Ventilador del
condensador
Compresor
Módulo
electrónico
compresor

ES
COMPACT 1.6
7
®

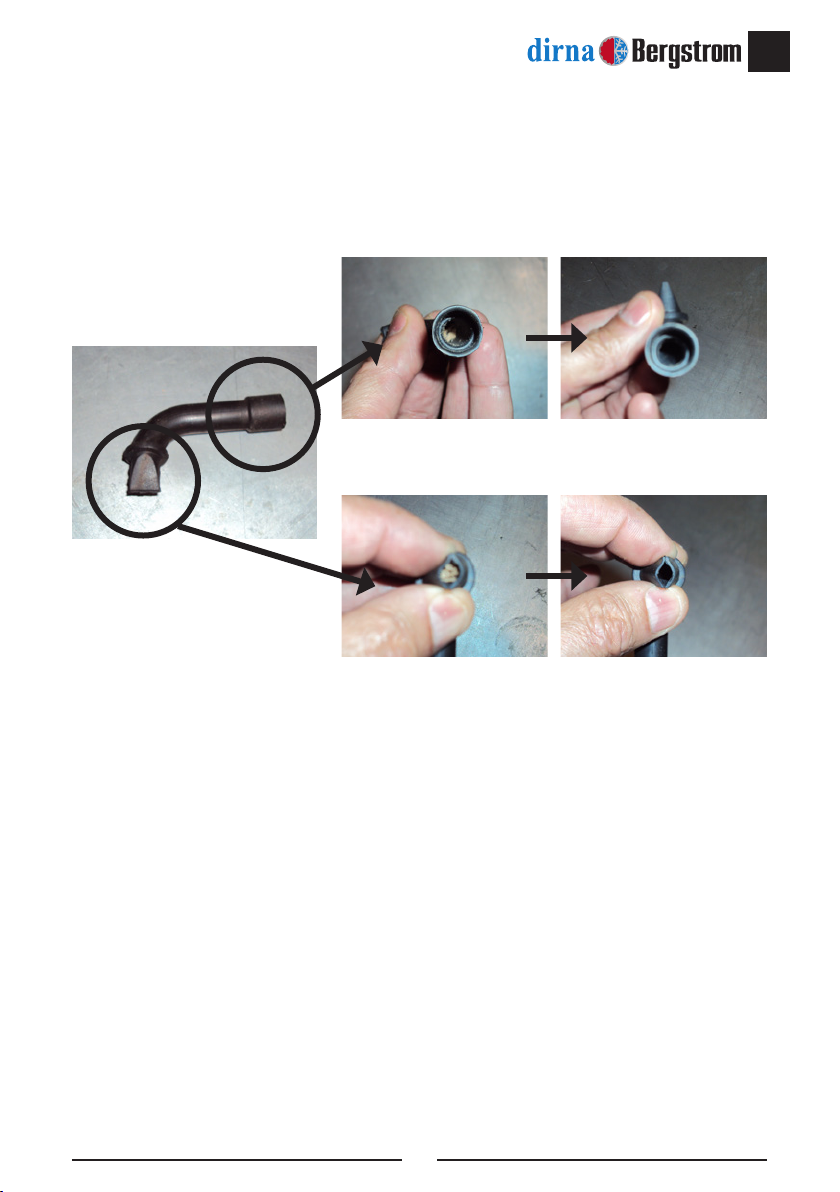

(1) Para limpiar el condensador o las válvulas de drenaje (*) es necesario desmontar
la tapa superior de plástico del equipo (7 tornillos roscachapa) y soplar con aire a
presión el condensador, las válvulas de drenaje hay que desmontarlas y limpiarlas
interiormente. Es recomendable que esta operación la realice un Servicio Autorizado
por Dirna Bergstrom.
(*)

EN COMPACT 1.6
8
®
(1) To perform this operation, you must remove the device’s outer plastic cover (7 screws) and blow with
compressed air. It is recommended that this operation be performed by an Authorised Service.
Thank you for your purchase and for trusting in our range of products.
Compact 1.6 is an autonomous engine off air conditioning device for use at night.
Compact 1.6 guarantees the cooling of the vehicle cabin during the driver’s rest periods,
and loading and unloading operations.
Compact 1.6 is designed with the latest technology for effective performance, reduced
fuel consumption and lower CO2emissions into the atmosphere.
It is these characteristics that make it unique in the vehicle air conditioning market.
The only maintenance required is periodic cleaning of the condenser and drainage valves
at least once a year (1). For any questions please contact your dealer (see page 13).
Don’t forget to ask your dealer for your completed warranty card.
CAUTION:
If during assembly the device is tilted or the cab
is knocked over with device mounted, you must
wait at least 60 minutes after placing the device
in horizontal position before it is started.
RECOMMENDATION:
For best performance of the device it is advisable
to start it every now and again during the winter
months in order to prevent wear on seals.
!
!

EN
COMPACT 1.6
9
®

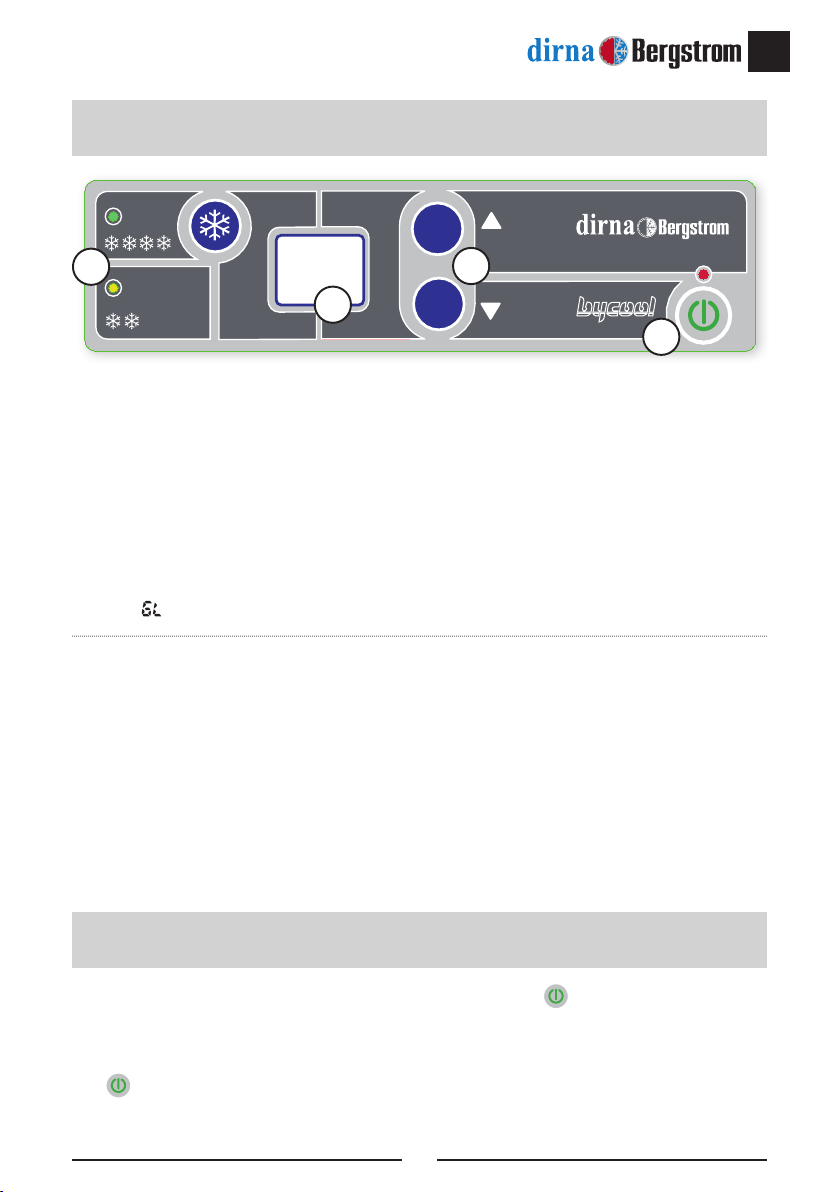

1.- On/off: turning the device on and off and selecting mode F4 / F0 / F1 / F2 / F6
2.- Temperature selector (15/27ºC - 59/80ºF), Programming the control and degrees
Fahrenheit and Air speed: Control of ambient temperature and speed of centrifugal
blower (between 1st and 5th speed) only manual mode.
3.- Display: Screen where the selected function and the device status are indicated.
4.- Led : On - indicates compressor in operation.
Control panel
Special display messages (please see Fault diagnosis):
Lb :“Low battery” (it will beep for a short period of time and the device will turn off).
E2 :Fault in condenser fan or centrifugal blower.
EO :Bad contact of the cables of the return air probe or faulty return air probe.
E6 :Bad contact of cables of anti-icing probe or faulty anti-icing probe.
E9 :Compressor protection (cabin down).
• On connecting, the device checks the LEDs and -
1
appears on display and it turns off..
Starting the device
To start Compact 1.6 press the On/off . The device always starts in F4 Function
(Automatic Function).
To change function, hold down the On/Off button. The different functions will be
shown on the display, release the button when the desired function appears.
ºC
ºF
TEMP
ON/OFF
+
-
4
3
1
2

EN COMPACT 1.6
10
®
F2 programs the device for its automatic disconnection in a period between 1 and 9
hours. To program hold down the On/off button until the display shows F2 , select
the operating time with the
-
+
keys and conrm by pressing On/off.
F0 Allows the user to select the comfort temperature and vary the speed of the device’s
centrifugal blower.
The comfort temperature is controlled by briey pressing the
-
+
keys on the panel
(15/ 27 ºC - 59/80º F) or on the control .
The centrifugal blower speeds are controlled by holding down the
-
+
keys on
the Panel or the Control and the following will appear on the display V1 , V2 , V3 , V4 ,
V5 .
Function F0 - Device Manual Operation
Function F1 - Digital thermometer function
Function F2 - Time programmer function
Function F4 - Device automatic operation
In this function Compact 1.6 indicates on its display the temperature inside the cabin.
By selecting F4 CA will appear on the display alternating with the selected temperature
(15/ 27 ºC - 59/80º F).
This function allows the device to automatically adjust its performance automatically
varying the blower and compressor speed.
Function F6 Selection ºF
To enable this function you must hold down the On/off button until F6 appears
on the display, release the button and ºF will be activated directly. To return to ºC you
must hold down the
-
key on the control panel with the device switched off,
C
C
will ash on the display, when it stops ashing press the
+
key on the control panel.
When performing this operation the control is disabled so when you nish you must
register the control again.

EN
COMPACT 1.6
11
®
Remote control functions:
Device On/Off.
Note: By pressing this button the device is turned
on in automatic mode F4
Controlling centrifugal blower speeds.
Note: with the device on in automatic mode
F4 , if the user presses this key, the unit switches to manual mode 0 This
way, the user can choose the desired air ow by pressing this key, the following
will appear on the display V1 , V2 , V3 , V4 , V5 , V4 , V3 , V2 , V1 .
Temperature control.
The comfort temperature is controlled by pressing the keys
-
+
(15/ 27 ºC - 59/80º F).
To register the remote control, with the power off hold down the
-
key on the control
panel C
C
will ash on the display. When it stops ashing, press the On/Off on the
control within 30 seconds and the device will beep in conrmation. If this does not
happen, repeat the entire operation.
To unregister the remote control hold down the key on the control panel until C
C
, ashes on the display, when it stops ashing, press the
+
key on the panel within
30 seconds or you will have to repeat the whole operation.
Remote control
Register the remote control
Unregister the remote control
1
2
3
1
23

EN COMPACT 1.6
12
®
Wiring diagram
IMPORTANT WARNING!
Take care not to invert polarities when connecting the unit to the power supply. If this were to happen,
the unit will not work and irreparable damage will be caused to the compressor modules.
Az Blue
N Black
R Red
V Green
B White
A Yellow
Na Orange
M Brown
Return
air sensor
Antifreeze
sensor
Electronic
board
Centrifugal
blower
wiring communication
Battery
Condenser
fan
Compressor
Compressor
electronic
module

EN
COMPACT 1.6
13
®
(1) To clean the condenser or drainage valves (*), remove the plastic cover on the top of
the device (7 tapping screws) and blow compressed air into the condenser, the drainage
valves must be removed and cleaned inside. It is recommended that this operation be
performed by a Dirna Bergstrom Authorized Service.
(*)

FR COMPACT 1.6
14
®
(1) Pour effectuer cette opération, il faut démonter le couvercle extérieur en plastique de l’équipement (7 vis) et
soufer avec de l’air sous pression. Cette opération doit être réalisée par un Service Autorisé.
Nous vous remercions de votre acquisition et de faire conance à notre gamme
de produits.
Compact 1.6 est un équipement de climatisation autonome à moteur arrêté et à usage
nocturne.
Compact 1.6 garantit la réfrigération de la cabine du véhicule pendant les périodes de
repos du conducteur, les opérations de chargement et de déchargement.
Compact 1.6 est conçu avec la technologie la plus avancée pour obtenir un rendement
efcace, une réduction des frais de combustible et des émissions de CO2à l’atmosphère.
Grâce à ces caractéristiques, il s’agit d’un produit unique sur le marché de la climatisation
pour véhicules.
La seule maintenance requise est le nettoyage régulier du condenseur et des vannes
de drainage au moins une fois par an(1). Pour en savoir plus, n’hésitez pas à contacter
votre distributeur (voir page 19).
N’oubliez pas de demander à votre distributeur votre carte de garantie dûment remplie.
ATTENTION :
Si pendant le montage l’équipement est incliné
ou bien si la cabine est rabattue, il faudra attendre
au moins 60 minutes après que l’équipement
ait récupéré sa position horizontale avant de le
remettre en marche.
RECOMMANDATION :
Pour un fonctionnement optimal de
l’équipement, il est conseillé de le mettre en
marche ponctuellement pendant les mois d’hiver
an d’éviter la détérioration des joints.
!
!

FR
COMPACT 1.6
15
®
1.- On/off : allumé - éteint de l’équipement et sélection de mode F4 / F0 / F1 / F2 / F6
2.- Sélecteur de température (15/27ºC - 59/80 ºF), Programmation de la commande et
degrés Fahrenheit et Vitesse de l’air : contrôle de la température ambiante et vitesse
du soufeur centrifuge (entre la 1ère et la 5ème vitesse) seulement en mode manuel.
3.- Écran : écran qui afche la fonction sélectionnée et l’état de l’équipement.
4.- Led : allumé - indique le fonctionnement du compresseur.
Panneau de commande
Messages spéciaux de l’écran (veuillez consulter Diagnostic de pannes):
Lb : “ Low battery” Faible batterie (des sifements seront émis pendant une courte
période et l’équipement s’éteindra).
E2 : Défaut ventilateur du condenseur ou soufeur centrifuge.
EO :Mauvais contact des câbles du capteur d’air de retour ou capteur d’air de retour
en panne.
E6 :Mauvais contact des câbles du capteur antigel ou capteur antigel en panne.
E9 :Protection compresseurs (cabine rabattue).
• Lorsqu’il est connecté, l’équipement effectue une vérication des leds, puis l’écran
afche -
1
et s’éteint.
Mise en marche de l’équipement
Pour allumer Compact 1.6, appuyer sur la touche On/off . L’équipement démarre
toujours sur la Fonction F4 (Fonction Automatique).
Pour changer de fonction, il faut appuyer pendant quelques secondes sur la touche On/
Off . Les différentes fonctions seront alors afchées sur l’écran. Lâcher la touche
une fois que la fonction désirée est sélectionnée.
ºC
ºF
TEMP
ON/OFF
+
-
4
3
1
2

FR COMPACT 1.6
16
®
F2 programme l’équipement pour sa déconnexion automatique sur une période
comprise entre 1 et 9 heures. Pour programmer, appuyer pendant quelques secondes
sur la touche On/off jusqu’à l’afchage sur l’écran de F2 , sélectionner le temps
de fonctionnement avec les touches
-
+
et conrmer en appuyant sur On/off .
F0 L’usager peut sélectionner la température de confort et varier la vitesse du soufeur
centrifuge de l’équipement.
La température de confort est contrôlée en appuyant brièvement sur les touches
-
+
du panneau de commande (15/ 27 ºC - 59/80º F) ou de la commande .
Les vitesses du souffleur centrifuge seront contrôlées en appuyant pendant
quelques secondes sur les touches
-
+
du panneau ou de la commande. L’écran
afchera les sigles V1 , V2 , V3 , V4 , V5 .
Fonction F0 - Fonctionnement manuel de l’équipement
Fonction F1 - Fonction thermomètre numérique
Fonction F2 - Fonction programmation de temps
Fonction F4 - Fonctionnement automatique de l’équipement
Dans cette fonction, Compact 1.6 indique sur son écran la température intérieure de
la cabine.
En sélectionnant F4 , l’écran afchera CA en alternance avec la température sélectionnée
(15/ 27 ºC - 59/80º F).
Avec cette fonction, l’équipement règle automatiquement ses prestations en variant
automatiquement la vitesse du soufeur et du compresseur.
Fonction F6 - Sélection ºF
Pour activer cette fonction, il faut appuyer pendant quelques secondes sur la touche
On/off jusqu’à ce que l’écran afche F6 . Ensuite, lâcher la touche et ºF s’activera
directement. Pour retourner aux ºC il faut appuyer pendant quelques secondes sur la
touche
-
du panneau de commande avec l’équipement éteint. L’écran affichera
C
C
en mode clignotant. Une fois fixe, appuyer sur la touche
+
du panneau de
commande. Lorsque cette opération est réalisée, la commande est désactivée, c’est
pourquoi à la n il faut enregistrer la commande à nouveau.

FR
COMPACT 1.6
17
®
Fonctions de la télécommande :
Mise en marche / arrêt de l’équipement (On/Off)
Remarque : en appuyant sur ce bouton,
l’équipement s’allume en mode automatique F4
Contrôle des vitesses du soufeur centrifuge
Remarque : si l’équipement est allumé en mode automatique
F4 , et si l’usager agit sur cette touche, l’équipement passera au mode
manuel 0 . De cette façon, l’usager pourra choisir le ux d’air désiré en appuyant
sur cette touche et l’écran afchera les sigles V1 , V2 , V3 , V4 , V5 , V4 , V3 ,
V2 , V1 .
Contrôle de température.
La température de confort est contrôlée en appuyant sur
-
+
les touches (15/ 27
ºC - 59/80º F).
Pour activer la télécommande avec l’équipement éteint, appuyer pendant quelques
secondes sur la touche
-
du panneau de commande. L’écran afchera
C
C
en mode
clignotant. Une fois xe, appuyer sur la touche On/Off de la commande avant 30
secondes et l’équipement émettra un signal acoustique de conrmation. Si cela ne se
produit pas, il faudra répéter l’opération complète.
Pour désactiver la télécommande, il faut appuyer pendant quelques secondes sur la
touche du panneau de commande jusqu’à ce que l’écran afche C
C
en mode
clignotant. Une fois xe, appuyer sur la touche
+
du panneau avant 30 secondes ou
bien il faudra répéter l’opération complète.
Télécommande
Activer la télécommande
Désactiver la télécommande
1
2
3
1
23

FR COMPACT 1.6
18
®
Schéma électrique
AVERTISSEMENT IMPORTANT!
Attention ! Ne pas inverser les polarités dans la connexion de l’alimentation à l’équipement. Si cela
se produisait, la plaque ne s’allumerait pas, l’équipement ne fonctionnerait pas et des dommages
irréparables se produiraient sur les modules des compresseurs.
Az Bleu
N Noir
R Rouge
V Vert
B Blanc
A Jaune
Na Orange
M Marron
Capteur
d’air de retour
Capteur
antigel
Contrôle
électronique
Soufeur
centrifuge
Commande électronique
Batterie
Ventilateur du
condenseur
Compresseur
Commande
électronique
compresseur

FR
COMPACT 1.6
19
®
(1) Pour nettoyer le condenseur ou les vannes de drainage (*), il est nécessaire de
démonter le couvercle supérieur en plastique de l’équipement (7 vis auto-leteuses)
et soufer avec de l’air sous pression le condenseur. Quant aux vannes de drainage, il
faut les démonter et les nettoyer correctement à l’intérieur. Cette opération devrait être
réalisée par un Service Autorisé par Dirna Bergstrom.
(*)

GE COMPACT 1.6
20
®
(1) Hierfür die äußere Kunststoffabdeckung der Anlage abnehmen (7 Schrauben) und mit Druckluft ausblasen.
Diese Tätigkeit sollte von einer autorisierten Servicestelle durchgeführt werden.
Wir danken Ihnen für Ihren Einkauf und Ihr Vertrauen in unsere Produkte.
Compact 1.6 ist ein autonomes Gerät, das bei abgestelltem Motor funktioniert und
nachts betrieben werden kann.
Compact 1.6 garantiert die Kühlung der Fahrzeugkabine während der Ruhezeiten des
Fahrers sowie den Be- und Entladevorgängen.
Compact 1.6 wurde mit der fortschrittlichsten Technik konstruiert, um eine efziente
Leistung, eine Reduzierung des Kraftstoffverbrauchs und der CO2-Emissionen in die
Atmosphäre zu erreichen.
Durch diese Eigenschaften ist diese Kfz-Klimaanlage einzigartig auf dem Markt.
Die einzige erforderliche Wartungstätigkeit besteht in der regelmäßigen Reinigung von
Kondensator und Drainageventilen mindestens 1 Mal im Jahr (1). Bei Fragen wenden
Sie sich bitte an Ihren Vertragshändler (siehe Seite 25).
Bitte vergessen Sie nicht, Ihren Vertragshändler um die ausgefüllte Garantiekarte zu
bitten.
ACHTUNG:
Wird das Gerät während der Montage geneigt
oder die Kabine mit montiertem Gerät abgeklappt,
müssen ab dem Zeitpunkt, zu dem das Gerät
wieder waagerecht liegt, mindestens 60 Minuten
vergehen, bevor es in Betrieb genommen wird.
EMPFEHLUNG:
Für einen besseren Betrieb des Geräts sollte
es während der Wintermonate gelegentlich in
Betrieb genommen werden, um zu vermeiden,
dass die Dichtungen beschädigt werden.
!
!
