dirna Bergstrom TRP LITE Operating instructions

Diagnosis de averías ES
Troubleshooting EN
Diagnostic de pannes FR
Diagnose bei Ausfällen GE
Diagnosi dei guasti IT
Diagnoza usterek PL
Návod k obsluze CZ
Storingsdiagnose NL
1001624954
F-4220 rev.01
®
LITE
Dirna Bergstrom DAF
1001858448 1541262
1001858492 1541261
IATF 16949
Calidad en
Automoción
ISO 9001
Empresa
Registrada

LITE
2
®

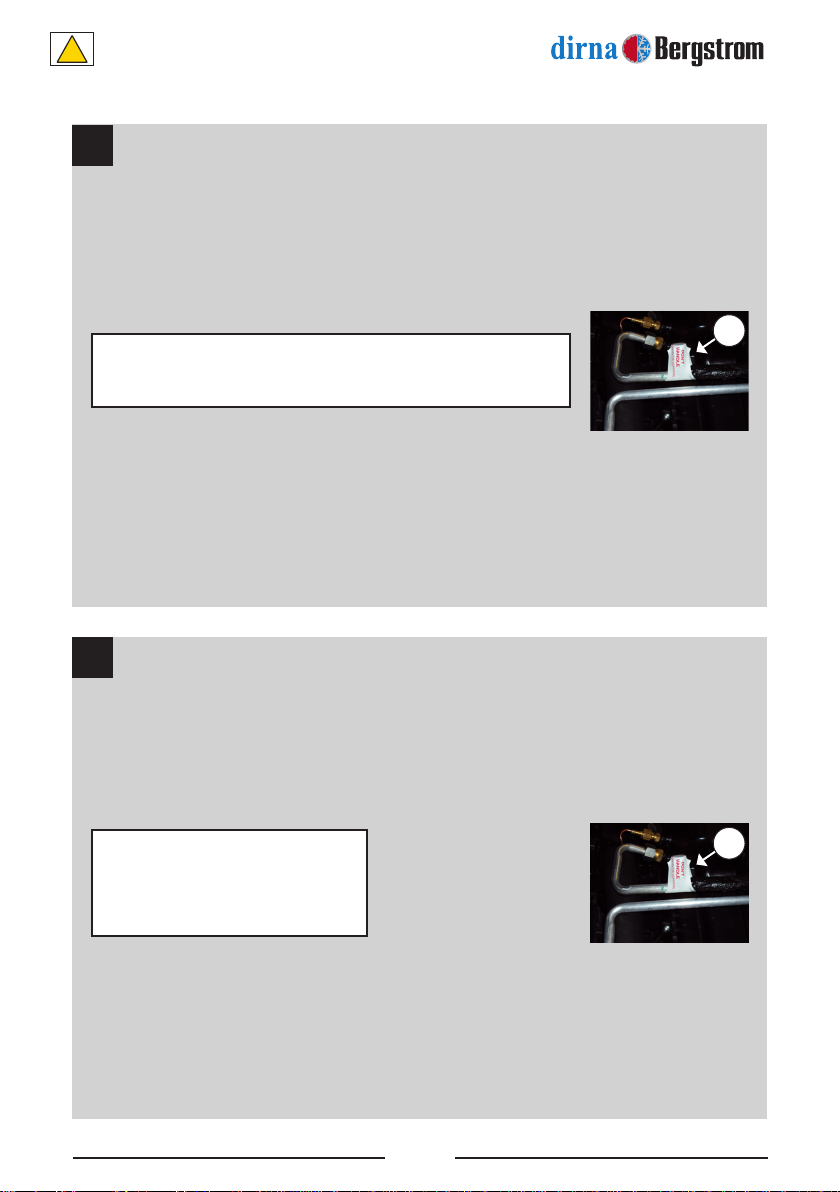

ATENCIÓN
Equipo precargado de gas r-134a
con maquina de alta precisión.
A- manipular la carga del equipo lo deja automáticamente
Fuera de garantía.
B- la conexión a batería o punto autorizado en instrucciones
de montaje es absolutamente obligatoria.
En caso de no hacerlo perdemos el control de la batería Y la
electrónica queda dañada irreparablemente.
Anulando la garantía del equipo.
El racor de carga del equipo (R) va autosellado, si este se
manipula se pierde automáticamente LA GARANTÍA.
R
ATTENTION
Unit pre-loaded of gas r-134a
with high precision machine.
A- by manipulating the load of the unit leaves
it out of warranty.
B- The connection to the battery or any authorised point set in the
mounting instructions is absolutely compulsory.
In case of not doing so, the battery control is lost
and the electronics will be damaged irreversively
cancelling the warranty of the unit
The charge ttings of the (R)
unit are autosealed.If these are
manipulated, THE WARRANTY is
automatically lost.
R
ES
EN
!

LITE
3
®

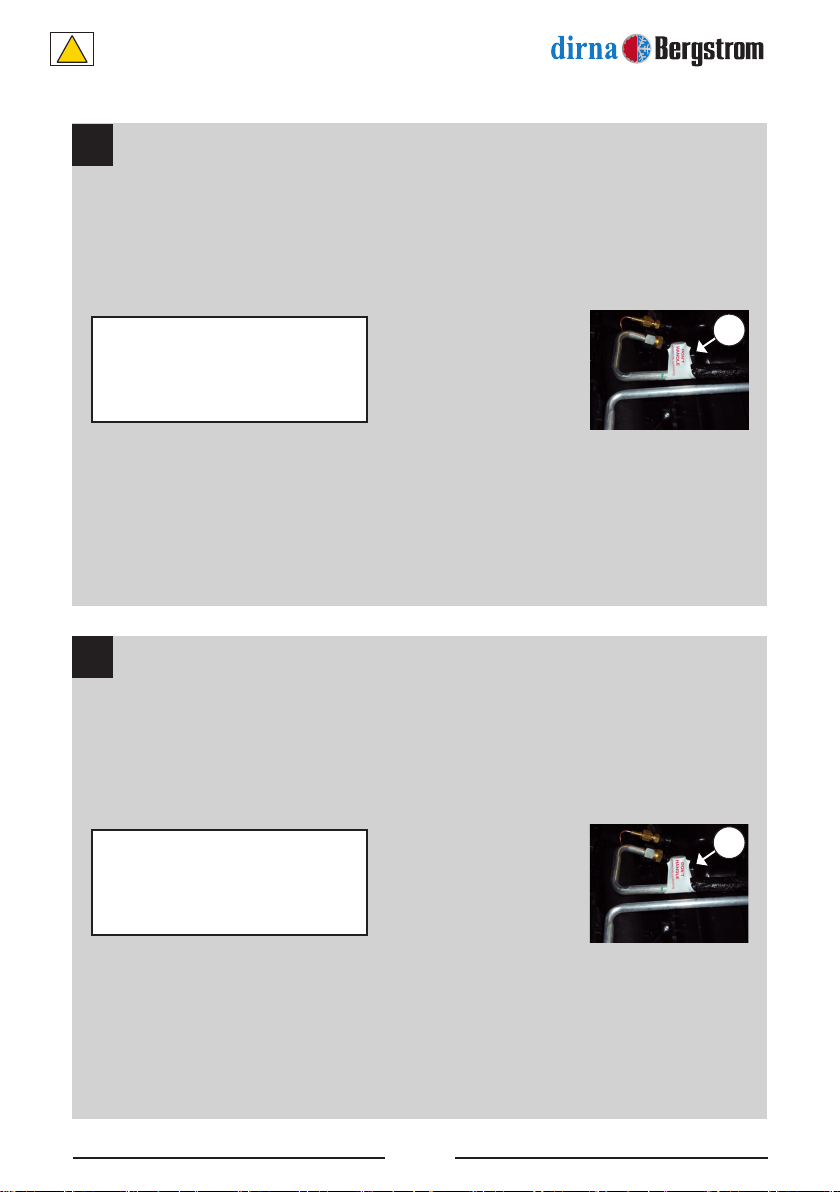

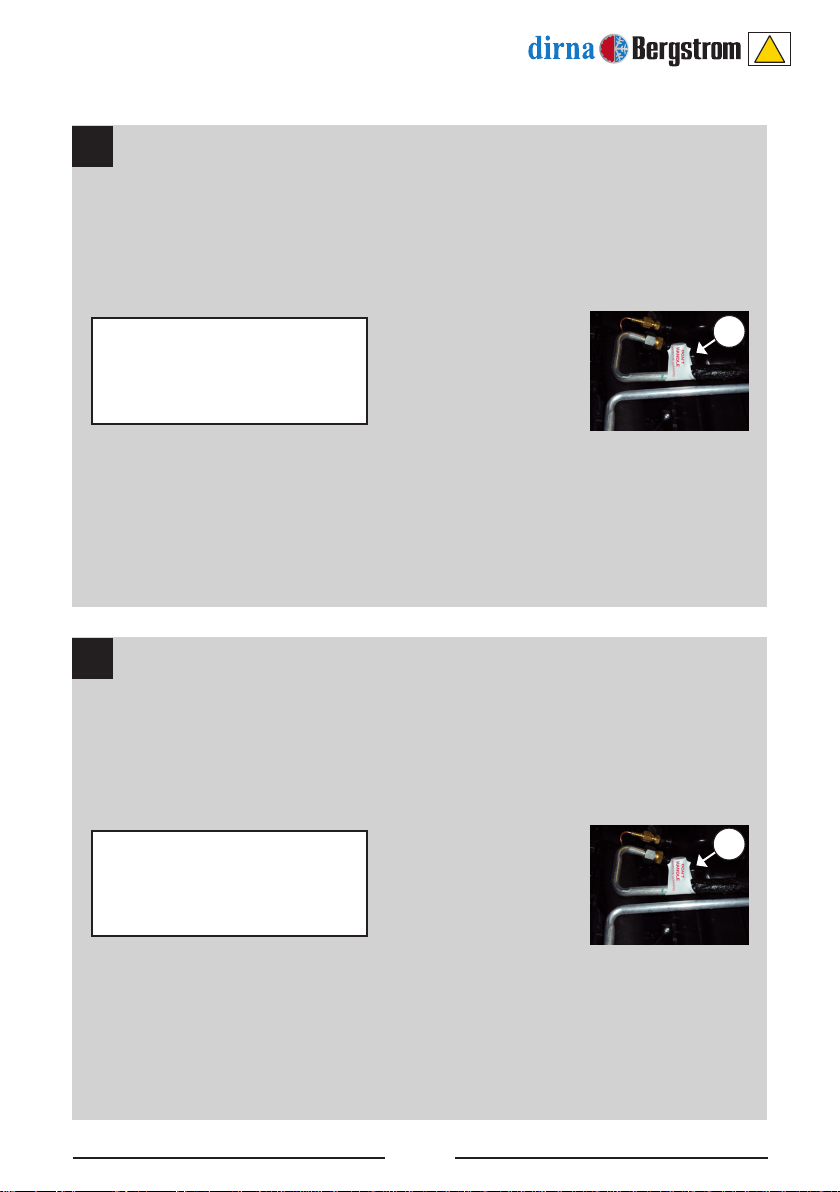

ATTENTION
Appareil precharge en gaz r-134a
avec machine de grande precision.
A- La manipulation de la charge de l’appareil en
Annule automatiquement la garantie
B- Le branchement à la batterie ou au point autorise dans les instructions
de montage est imperatif.
Si ce branchement n’est pas effectue, vous perdrez le contrôle de la
batterie et l’electronique s’en verrait endommagee de façon irreversible,
annulant ainsi la garantie de l’appareil.
Les Raccords de charge de
l’appareil (R) sont auto-scellés,
s’ils sont manipulés, la GARANTIE
est automatiquement annulée.
R
ACHTUNG
Anlage mit gasvorladung r-134a
Mit hochpräzisionsmaschine.
A- jede manipulierung der ladung der anlage
Setzt die garantie automatiisch ausser kraft.
B- anschluss an eine batterie oder an einen nach den anweisuingen
zulässigen einbaupunkt ist zwingend vorgeschrieben.
Anderenfalls geht die batteriesteuerung verloren und die elektronik
wird irreparabel beschädigt. Die gewährleistung der anlage wird damit
wirkungslos.
Die Ladeverschraubungen der
(R) Anlage sind selbstversiegelt.
Ihre manipulierung setzt die die
GARANTIE automatisch außer Kraft.
R
FR
GE
!

LITE
4
®
ATTENZIONE
Attrezzatura precaricata con gas r-134a
Con macchina ad alta precisione
A- la manomissione del carico dell’attrezzatura comporta
la decadenza automatica della garanzia.
B- È Assolutamente Obbligatoria La Connessione Alla Batteria O Ad Un
Punto Autorizzato Indicato Nelle Istruzioni Di Montaggio.
In caso di mancata connessione, si perde il controllo della batteria,
l’elettronica ne è danneggiata irreparablemente
E decade la garanzia dell’attrezzatura.
I raccordi di carico dell’attrezzatura
(R) sono autosigillati: in caso di
manomissione LA GARANZIA
decade automaticamente.
R
UWAGA
Urządzenie wstępnie załadowane gazem r-134a
Z maszyną wysokiego ciśnienia
A- obsługa ładunku urządzenia automatycznie
Powoduje anulowanie gwarancji
B- podłączenie do akumulatora lub punktu autoryzowanego zgodnie z
instrukcją montażu jest absolutnie obowiązkowe.
W przypadku nie wykonania tego, tracimy kontrolę nad
Akumulatorem, a elektronika zostaje nieodwołalnie uszkodona, przez
Co gwarancja na urządzenie zostaje anulowana.
Złączki do ładowania urządzenia
(R) automatycznie zaplombowane
- jeżeli będziesz nimi manipulować,
automatycznie utracisz GWARANCJĘ.
R
IT
PL
!

LITE
5
®
UPOZORNĚNÍ
Zařízení předem naplněné plynem r-134a
Se strojem s vysokou přesností
A- v případě jakékoli manipulace s náplní zařízení
Automaticky zaniká nárok na záruku.
B- je bezpodmínečně nutné připojení na baterii
Nebo místo, povolené v návodu k montáži.
Pokud se to neučiní, ztratíme schopnost ovládat
Çbaterii a elektrické vybavení se nezvratně
Poškodí, čímž zanikne nárok na záruku.
Plnicí hrdla zařízení (R) jsou
zapečetěna výrobcem. Dojde-li
k jejich manipulaci, automaticky
zaniká nárok na ZÁRUKU.
R
OPGELET
Installatie met gas r-134a onder vooraf
Geladen drukmet machine van hoge precisie
A- manipulatie van de gaslading van de installatie
Doet de garantie automatisch vervallen
B- de verbinding met de batterij of toegelaten punten volgens de
montage-instructies is strikt verplicht.
In het geval dat dit niet gebeurt verliezen we de controle over de
batterij en zal de elektronica op Niet-repareerbare wijze worden
beschadigd - de garantie wordt hierdoor
De verbindindingen van de
gaslading (R) zijn verzegeld. Bij
manipulatie verliest u automatisch uw
GARANTIERECHTEN.
R
CZ
NL
!

ES LITE
6
®
Síntoma Causa Solución
• Si el display no se enciende o
durante su funcionamiento se apaga
el display y el equipo.
• Fusible de alimentación fundido o
desconectado.
• Control electrónico defectuoso.
• Cable de alimentación desconectado,
con mal contacto o cortado.
• Fusible de alimentación del control
electrónico (10A) desconectado o fundido.
• Polaridad del cable de alimentación
invertida.
• Conectar o sustituir el fusible del cable de alimentación.
• Sustituir control electrónico.
• Vericar y corregir posibles malos contactos, roturas ó desconexión del cable de
alimentación a la batería.
• Conectar o sustituir el fusible de la alimentación del control electrónico (para
acceder es necesario desmontar el panel frontal del panel de control).
• Comprobar y corregir la posición de los cables de conexión a batería (Az con
fusible 25A a + y M a -).
!
(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• Al encender el equipo o durante su
funcionamiento se muestra en el
display E0 alternando con CA (fallo
en sensor aire de retorno). Durante
este error el equipo funciona, pero
no regula el sensor de aire de
retorno (y no se puede subir ni bajar
la temperatura). Para apagar pulsar
una vez el botón On/Off del panel
de control o del mando.
• Mala conexión en terminales o cables del
sensor de aire de retorno.
• Sensor de aire de retorno desconectado
o averiado.
• Comprobar y corregir posibles malos contactos en terminales o cables del sensor
de aire de retorno.
• Conectar o sustituir sensor de aire de retorno.
!
(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• Al encender el equipo o durante
su funcionamiento, emite pitidos
intermitentes, y cuando cesan éstos
el display muestra Lb (batería baja).
El equipo se para automáticamente.
• Mal contacto en conexiones o terminales
de alimentación.
• Batería descargada o defectuosa.
• Comprobar y corregir posibles malos contactos en conexiones o terminales del
cable de alimentación a batería.
• Cargar o sustituir la batería.
!
(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

ES
LITE
7
®
Síntoma Causa Solución
• Si el display no se enciende o
durante su funcionamiento se apaga
el display y el equipo.
• Fusible de alimentación fundido o
desconectado.
• Control electrónico defectuoso.
• Cable de alimentación desconectado,
con mal contacto o cortado.
• Fusible de alimentación del control
electrónico (10A) desconectado o fundido.
• Polaridad del cable de alimentación
invertida.
• Conectar o sustituir el fusible del cable de alimentación.
• Sustituir control electrónico.
• Vericar y corregir posibles malos contactos, roturas ó desconexión del cable de
alimentación a la batería.
• Conectar o sustituir el fusible de la alimentación del control electrónico (para
acceder es necesario desmontar el panel frontal del panel de control).
• Comprobar y corregir la posición de los cables de conexión a batería (Az con
fusible 25A a + y M a -).
!
(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• Al encender el equipo o durante su
funcionamiento se muestra en el
display E0 alternando con CA (fallo
en sensor aire de retorno). Durante
este error el equipo funciona, pero
no regula el sensor de aire de
retorno (y no se puede subir ni bajar
la temperatura). Para apagar pulsar
una vez el botón On/Off del panel
de control o del mando.
• Mala conexión en terminales o cables del
sensor de aire de retorno.
• Sensor de aire de retorno desconectado
o averiado.
• Comprobar y corregir posibles malos contactos en terminales o cables del sensor
de aire de retorno.
• Conectar o sustituir sensor de aire de retorno.
!
(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• Al encender el equipo o durante
su funcionamiento, emite pitidos
intermitentes, y cuando cesan éstos
el display muestra Lb (batería baja).
El equipo se para automáticamente.
• Mal contacto en conexiones o terminales
de alimentación.
• Batería descargada o defectuosa.
• Comprobar y corregir posibles malos contactos en conexiones o terminales del
cable de alimentación a batería.
• Cargar o sustituir la batería.
!
(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

ES LITE
8
®
Síntoma Causa Solución
• En el display aparece E2 , se
apaga el equipo automáticamente
quedando en el display el error E2
hasta que se repare la anomalía.
Para que deje de aparecer en el
display pulsar una vez la tecla
On/Off del panel de control o del
mando a distancia.
• Soplador centrífugo o ventilador del
condensador bloqueado en cortocircuito
o desconectado.
• Fusible 5Adel soplador centrífugo o fusible
de 7,5A del ventilador del condensador
fundido.
• Reparar la posible obstrucción del soplador centrífugo o ventilador del condensador;
si persiste el error, sustituir el soplador centrífugo o ventilador del condensador
(para acceder al soplador centrífugo o ventilador del condensador es necesario
desmontar la tapa exterior del equipo, para el soplador también la tapa de acceso
de la tapa del evaporador).
• Sustituir fusible 5A o de 7,5A. Para acceder a los fusibles del soplador centrífugo
o ventilador del condensador es necesario desmontar el panel frontal del panel
de control.
!
(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• En display se muestra E3 , se
apaga el equipo automaticamente
quedando en el display E3 hasta
que se repare la anomalía. Para
que deje de aparecer E3 en
display pulsar una vez la tecla
On/Off del panel de control o del
mando a distancia.
• Compresor defectuoso ó averiado.
• Módulo de compresor desconectado del
compresor o defectuoso.
• Sustituir el compresor.
• Conectar correctamente el módulo del compresor ó sustituir (Para acceder al
módulo y al compresor es necesario desmontar la tapa exterior del equipo).
!
(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• Al encender el equipo o durante
su funcionamiento el equipo emite
pitidos intermitentes y se muestra
en el display E6 (fallo en sensor
antihielo). El equipo se desconecta
automáticamente, pero en el
display marca el error E6 hasta
que se repare la anomalía. Para
que deje de aparecer E6 en el
display pulsar una vez la tecla
On/Off del panel de control o del
mando a distancia.
• Mala conexión en terminales o cables del
sensor antihielo.
• Sensor antihielo desconectado
o averiada.
• Comprobar y corregir posibles malos contactos en terminales o cables del sensor
antihielo.
• Conectar o sustituir sensor de antihielo.
!
(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

ES
LITE
9
®
Síntoma Causa Solución
• En el display aparece E2 , se
apaga el equipo automáticamente
quedando en el display el error E2
hasta que se repare la anomalía.
Para que deje de aparecer en el
display pulsar una vez la tecla
On/Off del panel de control o del
mando a distancia.
• Soplador centrífugo o ventilador del
condensador bloqueado en cortocircuito
o desconectado.
• Fusible 5Adel soplador centrífugo o fusible
de 7,5A del ventilador del condensador
fundido.
• Reparar la posible obstrucción del soplador centrífugo o ventilador del condensador;
si persiste el error, sustituir el soplador centrífugo o ventilador del condensador
(para acceder al soplador centrífugo o ventilador del condensador es necesario
desmontar la tapa exterior del equipo, para el soplador también la tapa de acceso
de la tapa del evaporador).
• Sustituir fusible 5A o de 7,5A. Para acceder a los fusibles del soplador centrífugo
o ventilador del condensador es necesario desmontar el panel frontal del panel
de control.
!
(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• En display se muestra E3 , se
apaga el equipo automaticamente
quedando en el display E3 hasta
que se repare la anomalía. Para
que deje de aparecer E3 en
display pulsar una vez la tecla
On/Off del panel de control o del
mando a distancia.
• Compresor defectuoso ó averiado.
• Módulo de compresor desconectado del
compresor o defectuoso.
• Sustituir el compresor.
• Conectar correctamente el módulo del compresor ó sustituir (Para acceder al
módulo y al compresor es necesario desmontar la tapa exterior del equipo).
!
(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• Al encender el equipo o durante
su funcionamiento el equipo emite
pitidos intermitentes y se muestra
en el display E6 (fallo en sensor
antihielo). El equipo se desconecta
automáticamente, pero en el
display marca el error E6 hasta
que se repare la anomalía. Para
que deje de aparecer E6 en el
display pulsar una vez la tecla
On/Off del panel de control o del
mando a distancia.
• Mala conexión en terminales o cables del
sensor antihielo.
• Sensor antihielo desconectado
o averiada.
• Comprobar y corregir posibles malos contactos en terminales o cables del sensor
antihielo.
• Conectar o sustituir sensor de antihielo.
!
(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

ES LITE
10
®
Síntoma Causa Solución
• Al encender el equipo o durante
su funcionamiento se muestra en
el display EC (fallo en el cable de
comunicaciones). El equipo se
apaga automáticamente, quedando
EC en el display hasta que se
repare la anomalía. Para que deje
de aparecer EC en el display pulsar
una vez la tecla On/Off del panel
de control o del mando a distancia.
• Mala conexión en terminales o cables
del cable de comunicación.
• Clemas del cable de comunicación mal
conectadas ó desconectadas.
• Vericar conexiones de terminales o posibles cortes en cables de comunicación
(El cable de comunicación se conecta al control electrónico y al módulo del
compresor).
• Conectar clemas (están en el control electrónico y en el módulo de compresor).
!
(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• El equipo emite pitidos intermitentes. • Cinta mal conectada en el teclado o
invertida.
• Desmontar el panel frontal de panel de control y conectar correctamente el
cableado de conexión entre panel de control y control electrónico.
• E9 aparecerá cuando el equipo
tenga una inclinación de más de
45º (abatiendo la cabina).
• Inclinación del equipo 45º o más. • Cuando el equipo éste en posición menor de 45º desaparecerá. El control
electrónico es el que detecta la indicación.
• En el interior de la cabina cae agua
o se ltra del exterior.
• Canal desagüe obstruido.
• Junta EPDM mal pegada o defectuosa.
• Las salidas de los cableados en la tapa del
evaporador no están bien sellados.
• Limpiar la obstrucción del canal de desagüe (Para acceder es necesario desmontar
la tapa exterior del equipo).
• Sustituir junta EPDM (es necesario desmontar el equipo y limpiar bien la supercie
donde se va a pegar la junta EPDM).
• Sellar la salida de los cableados en la tapa del evaporador (Para acceder es
necesario desmontar la tapa exterior del equipo).

ES
LITE
11
®
Síntoma Causa Solución
• Al encender el equipo o durante
su funcionamiento se muestra en
el display EC (fallo en el cable de
comunicaciones). El equipo se
apaga automáticamente, quedando
EC en el display hasta que se
repare la anomalía. Para que deje
de aparecer EC en el display pulsar
una vez la tecla On/Off del panel
de control o del mando a distancia.
• Mala conexión en terminales o cables
del cable de comunicación.
• Clemas del cable de comunicación mal
conectadas ó desconectadas.
• Vericar conexiones de terminales o posibles cortes en cables de comunicación
(El cable de comunicación se conecta al control electrónico y al módulo del
compresor).
• Conectar clemas (están en el control electrónico y en el módulo de compresor).
!
(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• El equipo emite pitidos intermitentes. • Cinta mal conectada en el teclado o
invertida.
• Desmontar el panel frontal de panel de control y conectar correctamente el
cableado de conexión entre panel de control y control electrónico.
• E9 aparecerá cuando el equipo
tenga una inclinación de más de
45º (abatiendo la cabina).
• Inclinación del equipo 45º o más. • Cuando el equipo éste en posición menor de 45º desaparecerá. El control
electrónico es el que detecta la indicación.
• En el interior de la cabina cae agua
o se ltra del exterior.
• Canal desagüe obstruido.
• Junta EPDM mal pegada o defectuosa.
• Las salidas de los cableados en la tapa del
evaporador no están bien sellados.
• Limpiar la obstrucción del canal de desagüe (Para acceder es necesario desmontar
la tapa exterior del equipo).
• Sustituir junta EPDM (es necesario desmontar el equipo y limpiar bien la supercie
donde se va a pegar la junta EPDM).
• Sellar la salida de los cableados en la tapa del evaporador (Para acceder es
necesario desmontar la tapa exterior del equipo).

ES LITE
12
®
!
Cada vez que sea necesario extraer o introducir la carga de gas del circuito,
es preciso hacerlo con la maquinaria adecuada, y siempre, respetando el
medio ambiente.
Cualquier operación de venta o de garantía está sometida a nuestras Condiciones
Generales de Venta en su versión más reciente, publicada en nuestra página web
www.dirna.com
Síntoma Causa Solución
• El equipo funciona pero no enfría.
• Falta o exceso de carga.
• Suciedad en el condensador.
• Ventilador del condensador defectuoso.
• Tapón en el circuito.
• Vericar la carga comprobando la presión, en caso de estar por debajo de 0,5 bar
o por encima de 5,0 bar con el equipo en funcionamiento, recuperar la carga y
hacer vacío de al menos 30 minutos en el circuito e introducir 250 gr.
• Limpiar condensador con aire a presión.
• Conectar o sustituir el ventilador del condesador.
• Vericar la presión y en caso de estar por debajo de 0,5 bar con el equipo en
funcionamiento hacer limpieza en el circuito o sustituir componentes obstruidos
(posiblemente el tubo capilar de ujo continuo).

ES
LITE
13
®
!
La recuperación del gas en muchos casas nunca será exacta debido a que
parte del gas queda en el circuito de recuperación.
Síntoma Causa Solución
• El equipo funciona pero no enfría.
• Falta o exceso de carga.
• Suciedad en el condensador.
• Ventilador del condensador defectuoso.
• Tapón en el circuito.
• Vericar la carga comprobando la presión, en caso de estar por debajo de 0,5 bar
o por encima de 5,0 bar con el equipo en funcionamiento, recuperar la carga y
hacer vacío de al menos 30 minutos en el circuito e introducir 250 gr.
• Limpiar condensador con aire a presión.
• Conectar o sustituir el ventilador del condesador.
• Vericar la presión y en caso de estar por debajo de 0,5 bar con el equipo en
funcionamiento hacer limpieza en el circuito o sustituir componentes obstruidos
(posiblemente el tubo capilar de ujo continuo).

ES LITE
14
®
Esquema eléctrico
¡AVISO IMPORTANTE!
Precaución de no invertir las polaridades al conectar el equipo a la batería. Si esto sucediera la placa
de mandos no se enciende y el equipo no funciona.
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Sensor
aire de retorno
Sensor
antihielo
Control
electrónico
Soplador
Centro de
conexiones
Compresor
Control
compresor
Ventilador del
condensador
Batería o
Caja de fusibles

ES
LITE
15
®

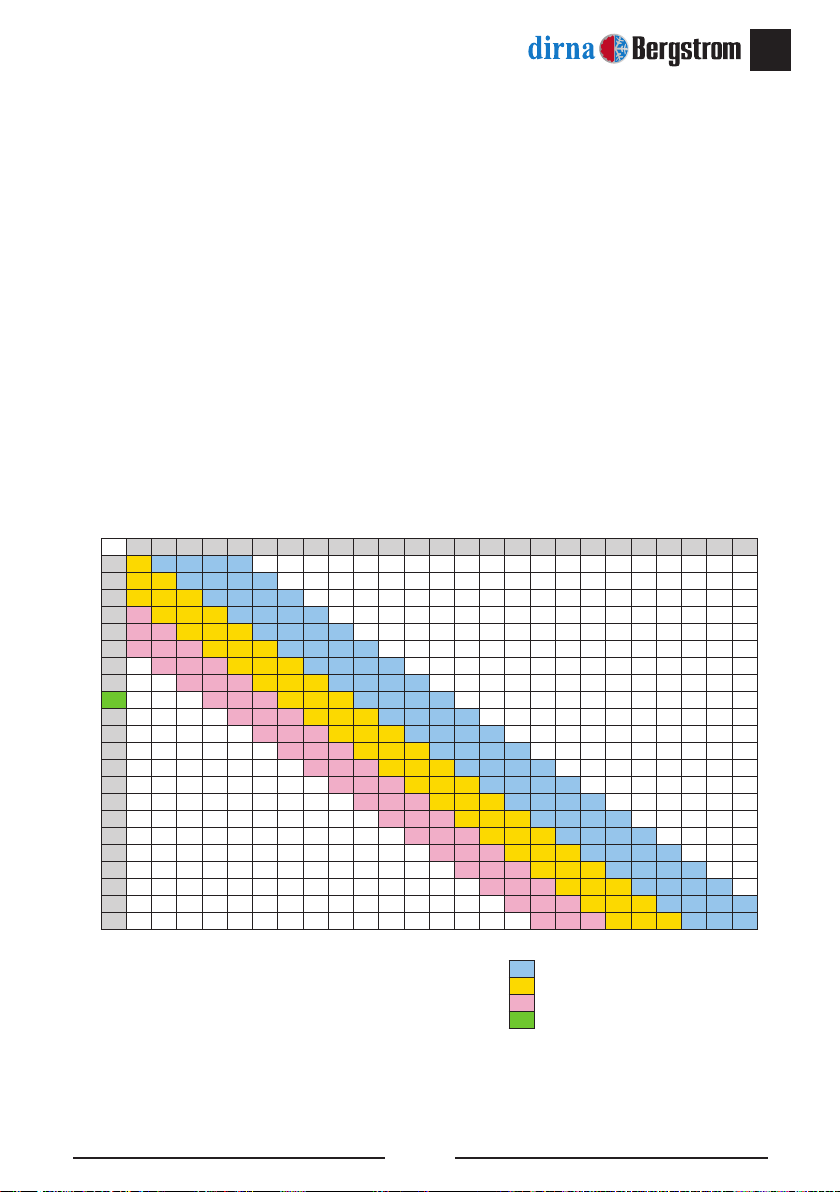

Correcto
Algo pobre
Pobre
De acuerdo a la norma J.I.S.
Intervalo de temperaturas de entrada y salida
30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6
35 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
34 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29
33 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28
3234567891011 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27
31234567891011 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
301234567891011 12 13 14 15 16 17 18 19 20 21 22 23 24 25
29 1234567891011 12 13 14 15 16 17 18 19 20 21 22 23 24
28 1234567891011 12 13 14 15 16 17 18 19 20 21 22 23
27 1234567891011 12 13 14 15 16 17 18 19 20 21 22
26 1234567891011 12 13 14 15 16 17 18 19 20 21
25 1234567891011 12 13 14 15 16 17 18 19 20
24 1234567891011 12 13 14 15 16 17 18 19
23 1234567891011 12 13 14 15 16 17 18
22 1234567891011 12 13 14 15 16 17
21 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
20 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
19 1 2 3 4 5 6 7 8 9 10 11 12 13 14
18 1 2 3 4 5 6 7 8 9 10 11 12 13
17 1 2 3 4 5 6 7 8 9 10 11 12
16 1 2 3 4 5 6 7 8 9 10 11
15 1 2 3 4 5 6 7 8 9 10
14 1 2 3 4 5 6 7 8 9
T2 (ºC) ˃ Temperatura de Salida
T1 (ºC) ˃ Temperatura de Recirculación
LITE - TABLA DE EFICIENCIA
Validez: LITE
Datos: A tomar con un termometro digital.
T1: Temperatura de aire reciclado.
T2: Temperatura salida de ventanilla.
CONDICIONES:
• La cabina debe de estar a la sombra, con las puertas y ventanas cerradas.
• La bateria ha de estar completamente cargada; debe medirse 24Vcc en la conexión al
LITE.
• El motor debe estar parado.
• Antes de tomar medidas debe dejarse trabajar al equipo un minimo de 15 minutos.
• Las temperaturas se mediran en ºC.
• Solo una persona debe permanecer en la cabina, quieto y sin fumar.
• La temperatura exterior debe ser igual o inferior a 35º.

LITE
16
®
EN
Symptom Cause Solution
• If the unit does not come on or the
display and the unit go off during
operation.
• Power fuse disconnected or blown.
• Electronic control defective.
• Power cable disconnected, with poor
contact or cut.
• Electronic control power fuse (10A)
disconnected or blown.
• Power cable polarity inverted.
• Connect or replace the power cable fuse.
• Replace the electronic control.
• Check and correct any possible poor contacts, breakages or disconnections of
the battery power cable.
• Connect or replace the electronic control power fuse (rst take down the control
panel’s front panel).
• Check and correct the position of the battery connection cables (Az with 25A fuse
to + and M to -).
!
(If the error persists, contact the Authorised Technical Service).
• When the unit starts up or runs,
the display switches between E0
and CA (return air sensor failure).
The unit works during this error, but
without return air sensor regulation
(and the temperature cannot be
changed). Press the On/Off button
on the control panel or remote
control once to turn off.
• Poor connection in return air sensor
cables or terminals.
• Return air sensor disconnected or faulty.
• Check and correct any possible poor contacts in return air sensor cables or
terminals.
• Check and correct any possible poor contacts in return air sensor cables or
terminals.
!
(If the error persists, contact the Authorised Technical Service).
• When the unit starts up or runs, it
gives out a beeping sound followed
by the display showing Lb (battery
running low). The unit shuts down
automatically.
• Poor contact in power terminals or
connections.
• Battery discharged or defective.
• Check and correct any possible poor contacts in connections or terminals of the
battery power cable.
• Charge or replace the battery.
!
(If the error persists, contact the Authorised Technical Service).

LITE
17
®
EN
Symptom Cause Solution
• If the unit does not come on or the
display and the unit go off during
operation.
• Power fuse disconnected or blown.
• Electronic control defective.
• Power cable disconnected, with poor
contact or cut.
• Electronic control power fuse (10A)
disconnected or blown.
• Power cable polarity inverted.
• Connect or replace the power cable fuse.
• Replace the electronic control.
• Check and correct any possible poor contacts, breakages or disconnections of
the battery power cable.
• Connect or replace the electronic control power fuse (rst take down the control
panel’s front panel).
• Check and correct the position of the battery connection cables (Az with 25A fuse
to + and M to -).
!
(If the error persists, contact the Authorised Technical Service).
• When the unit starts up or runs,
the display switches between E0
and CA (return air sensor failure).
The unit works during this error, but
without return air sensor regulation
(and the temperature cannot be
changed). Press the On/Off button
on the control panel or remote
control once to turn off.
• Poor connection in return air sensor
cables or terminals.
• Return air sensor disconnected or faulty.
• Check and correct any possible poor contacts in return air sensor cables or
terminals.
• Check and correct any possible poor contacts in return air sensor cables or
terminals.
!
(If the error persists, contact the Authorised Technical Service).
• When the unit starts up or runs, it
gives out a beeping sound followed
by the display showing Lb (battery
running low). The unit shuts down
automatically.
• Poor contact in power terminals or
connections.
• Battery discharged or defective.
• Check and correct any possible poor contacts in connections or terminals of the
battery power cable.
• Charge or replace the battery.
!
(If the error persists, contact the Authorised Technical Service).

LITE
18
®
EN
Symptom Cause Solution
• The display shows E2 and the unit
goes off automatically, with the
display continuing to show error
E2 until the anomaly is repaired.
To remove from the display, press
the On/Off key once on the control
panel or remote control.
• Centrifugal blower or condenser fan
blocked, in short-circuit or disconnected.
• 5A fuse of the centrifugal blower or 7.5A
fuse of the condenser fan blown.
• Repair the possible obstruction of the centrifugal blower or the condenser fan; if
the error persists, replace the centrifugal blower or the condenser fan (remove the
outside cover of the unit in order to access the centrifugal blower or the condenser
fan; for the blower, also remove the evaporator access cover).
• Replace the 5A or 7.5A fuse. It is necessary to take down the control panel’s front
panel to access the condenser fan or centrifugal blower fuses.
!
(If the error persists, contact the Authorised Technical Service).
• The display shows E3 and the unit
goes off automatically, with the
display continuing to show error
E3 until the anomaly is repaired.
To remove E3 from the display,
press the On/Off key once on the
control panel or remote control.
• Compressor defective or failed.
• Compressor module disconnected from
the compressor or defective.
• Replace the compressor.
• Connect the compressor module correctly or replace it (take down the outside
cover of the unit to access the module and the compressor).
!
(If the error persists, contact the Authorised Technical Service).
• When the unit starts up or runs,
the unit gives out a beeping
sound and the display shows E6
(anti-freeze sensor failure). The
unit disconnects automatically,
although the display will show error
E6 until the anomaly is repaired.
To remove E6 from the display,
press the On/Off key once on the
control panel or remote control.
• Poor connection in anti-freeze sensor
cables or terminals.
• Anti-freeze sensor disconnected or faulty.
• Check and correct any possible poor contacts in anti-freeze sensor cables or
terminals.
• Connect or replace the anti-freeze sensor.
!
(If the error persists, contact the Authorised Technical Service).

LITE
19
®
EN
Symptom Cause Solution
• The display shows E2 and the unit
goes off automatically, with the
display continuing to show error
E2 until the anomaly is repaired.
To remove from the display, press
the On/Off key once on the control
panel or remote control.
• Centrifugal blower or condenser fan
blocked, in short-circuit or disconnected.
• 5A fuse of the centrifugal blower or 7.5A
fuse of the condenser fan blown.
• Repair the possible obstruction of the centrifugal blower or the condenser fan; if
the error persists, replace the centrifugal blower or the condenser fan (remove the
outside cover of the unit in order to access the centrifugal blower or the condenser
fan; for the blower, also remove the evaporator access cover).
• Replace the 5A or 7.5A fuse. It is necessary to take down the control panel’s front
panel to access the condenser fan or centrifugal blower fuses.
!
(If the error persists, contact the Authorised Technical Service).
• The display shows E3 and the unit
goes off automatically, with the
display continuing to show error
E3 until the anomaly is repaired.
To remove E3 from the display,
press the On/Off key once on the
control panel or remote control.
• Compressor defective or failed.
• Compressor module disconnected from
the compressor or defective.
• Replace the compressor.
• Connect the compressor module correctly or replace it (take down the outside
cover of the unit to access the module and the compressor).
!
(If the error persists, contact the Authorised Technical Service).
• When the unit starts up or runs,
the unit gives out a beeping
sound and the display shows E6
(anti-freeze sensor failure). The
unit disconnects automatically,
although the display will show error
E6 until the anomaly is repaired.
To remove E6 from the display,
press the On/Off key once on the
control panel or remote control.
• Poor connection in anti-freeze sensor
cables or terminals.
• Anti-freeze sensor disconnected or faulty.
• Check and correct any possible poor contacts in anti-freeze sensor cables or
terminals.
• Connect or replace the anti-freeze sensor.
!
(If the error persists, contact the Authorised Technical Service).

LITE
20
®
EN
Symptom Cause Solution
• When the unit starts up or runs, the
display shows EC (communications
cable failure). The unit goes off
automatically, with the display
continuing to show EC until the
anomaly is put right. To remove EC
from the display, press the On/Off
key once on the control panel or
remote control.
• Poor connection in terminals or cables of
the communication cable.
• Communication cable clamps poorly
connected or disconnected.
• Check the terminal connections or possible cuts in communication cables (The
communication cable connects to the electronic control and to the compressor
module).
• Connect the cable clamps (in the electronic control and in the compressor
module).
!
(If the error persists, contact the Authorised Technical Service).
• The unit gives out a beeping sound. • Belt poorly connected in the keypad or
inverted.
• Take down the control panel’s front panel and correctly connect the cable
between the control panel and the electronic control.
• E9 will appear when the unit has a
slant of over 45º (tilting the cabin).
• Unit slant 45º or over. • This will disappear when the unit is in a position of less than 45º. Slant is detected
by the electronic control.
• Water is entering the cabin or is
ltering in from outside.
• Run-off channel blocked.
• EPDM seal poorly attached or defective.
• The cable outputs in the evaporator cover
are not sealed properly.
• Clear the wastewater channel obstruction (remove the outside cover of the unit for
access).
• Replace the EPDM seal (take down the unit and thoroughly clean the surface
where the EPDM seal is to be attached).
• Seal the cable output in the evaporator cover (remove the unit’s outside cover for
access).
