Dirt Devil MAGNUM MPR User manual

Bodenstaubsauger
Bedienungsanleitung
Cylinder vacuum cleaner
Operating Manual
Aspirateur
Mode d‘emploi
Vloerstofzuiger
Bedieningshandleiding
Aspiradora rodante
Manual de instrucciones
Aspirador de pó de piso
Instruçãodemanuseamento
Podlahovy vysávaè
Návod na obsluhu
Talni sesalec
Navodila za uporabo
Padló porszívó
Kezelési útmutató
Vysavaè
Návod k obsluze
Odkurzacz do podlóg
Instrukcjaobslugi
Podni usisavaè
Uputa za upotrebu
MAGNUM MPR
Royal Appliance International GmbH
Itterpark 7-9 · 40724 Hilden
Germany
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
www.dirtdevil.de www.dirtdevil.de
Rev. 02193-MPR-01 23.02.2007
Cover Centrixx Magnum.indd 1Cover Centrixx Magnum.indd 1 23.02.2007 11:03:2923.02.2007 11:03:29

2
DGFOEPQooooo
CZSK
SLO
HRH
Bedienungsanleitung ................................................................................ 4 - 17
Operating Manual ....................................................................................... 18 - 31
Mode d'emploi............................................................................................. 32 - 45
Bedieningshandleiding .............................................................................. 46 - 59
Manual de instrucciones ............................................................................ 60 - 73
Instrução de Manuseamento ..................................................................... 74 - 87
Instrukcja obsługi ....................................................................................... 88 - 101
Návod k obsluze.......................................................................................... 102 - 115
Návod na obsluhu....................................................................................... 116 - 129
Navodila za uporabo................................................................................... 130 - 143
Uputa za upotrebu ...................................................................................... 144 - 157
Kezelési útmutató ....................................................................................... 158 - 171
Centrixx Magnum.book Seite 2 Freitag, 23. Februar 2007 11:54 11

3
D
Abb. 1
1
3
7
8
9
22
21
20
19
4
5
2
4
5
6
17
10
13
14
15
16
18
12
11
Centrixx Magnum.book Seite 3 Freitag, 23. Februar 2007 11:54 11

4
Übersicht über Ihren Magnum MPR
D
Übersicht über Ihren Magnum MPR
Vielen Dank!
Es freut uns, dass Sie sich für den Bodenstaubsauger Magnum MPR entschieden haben!
Wir wünschen Ihnen viel Freude mit dem Gerät und danken Ihnen für den Kauf!
Geräteteile/Lieferumfang
optionales Zubehör:
- Parkettbürste
- Turbobürste
Technische Daten
Im Zuge ständiger Produktverbesserungen behalten wir uns technische und gestalterische Ände-
rungen vor.
© Royal®Appliance International GmbH
1 Handgriff
2 Zubehörhalterung
3 Nebenluftregler
4 2 in 1 Kombidüse
5 Fugendüse
6 Saugschlauch
7 Entriegelungstasten für Gehäuse-
deckel
8 Tragegriff, hinten
9 Staubbehälter
10 Gehäusedeckel
11 Tragegriff, vorne
12 Verstauhalterung
13 Ein-/Aus-Schalter
14 Saugleistungsregler
15 Ausblasfilter-Abdeckung
16 Stecker mit Stromkabel
17 Kabelaufrolltaste
18 Teleskoprohr
19 Teleskoprohr-Arretierung
20 Verstauhaken
21 Bodendüse
22 Umschalter Teppich/Hartboden
Geräteart : Bodenstaubsauger (beutellos)
Modell : Magnum MPR
Spannung : 230 V ~50/60 Hz
Leistung : 1600 - 2000 W nom.
1800 - 2500 W max.
(je nach Modell und Ausführung)
Staubbehälter : 1,2 Liter, auswaschbar
Filter : Lamellen-Zentralfilter,
Motorschutzfilter,
Hygiene-Ausblasfilter
Saugschlauch : ca. 1,7 m Länge
Netzkabel mit Stecker : ca. 6,5 m Länge
Gewicht : ca. 6,7 kg
Centrixx Magnum.book Seite 4 Freitag, 23. Februar 2007 11:54 11

5
Inhaltsverzeichnis
D
1 Sicherheitshinweise ................................................................. 6
1.1 zur Bedienungsanleitung ............................................................................................. 6
1.2 zu den verwendeten Symbolen ................................................................................... 6
1.3 zur Stromversorgung ................................................................................................... 6
1.4 zu Kindern .................................................................................................................. 7
1.5 zur bestimmungsgemäßen Verwendung..................................................................... 7
1.6 falls das Gerät defekt ist .............................................................................................. 8
2 Auspacken und Anschließen................................................... 8
2.1 Auspacken................................................................................................................... 8
2.2 Montieren..................................................................................................................... 8

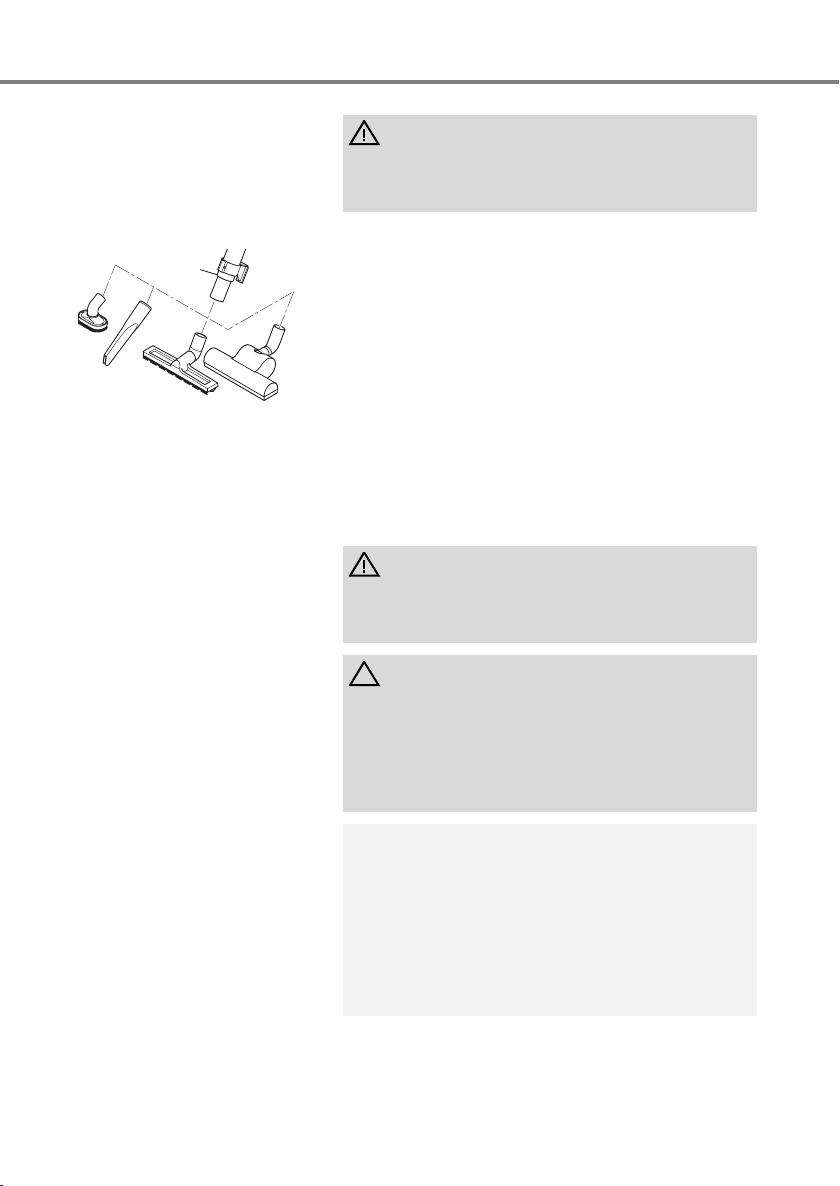

2.3 Weitere Düsen (Zubehör) verwenden ......................................................................... 9

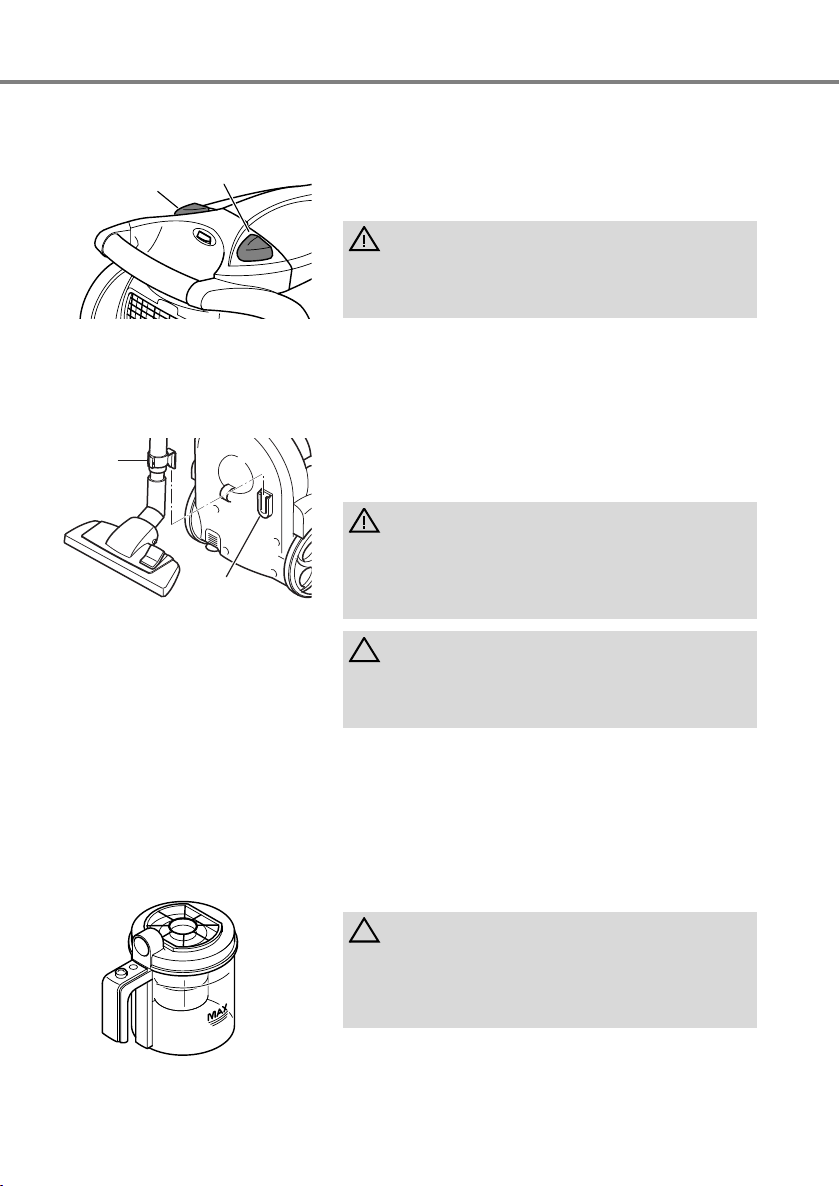

3 Bedienung ................................................................................. 10
3.1 Staubsaugen ............................................................................................................... 10
3.2 Ausschalten und Stromkabel aufrollen ........................................................................ 12
3.3 Aufbewahren ............................................................................................................... 12
3.4 Staubbehälter ausleeren ............................................................................................. 12

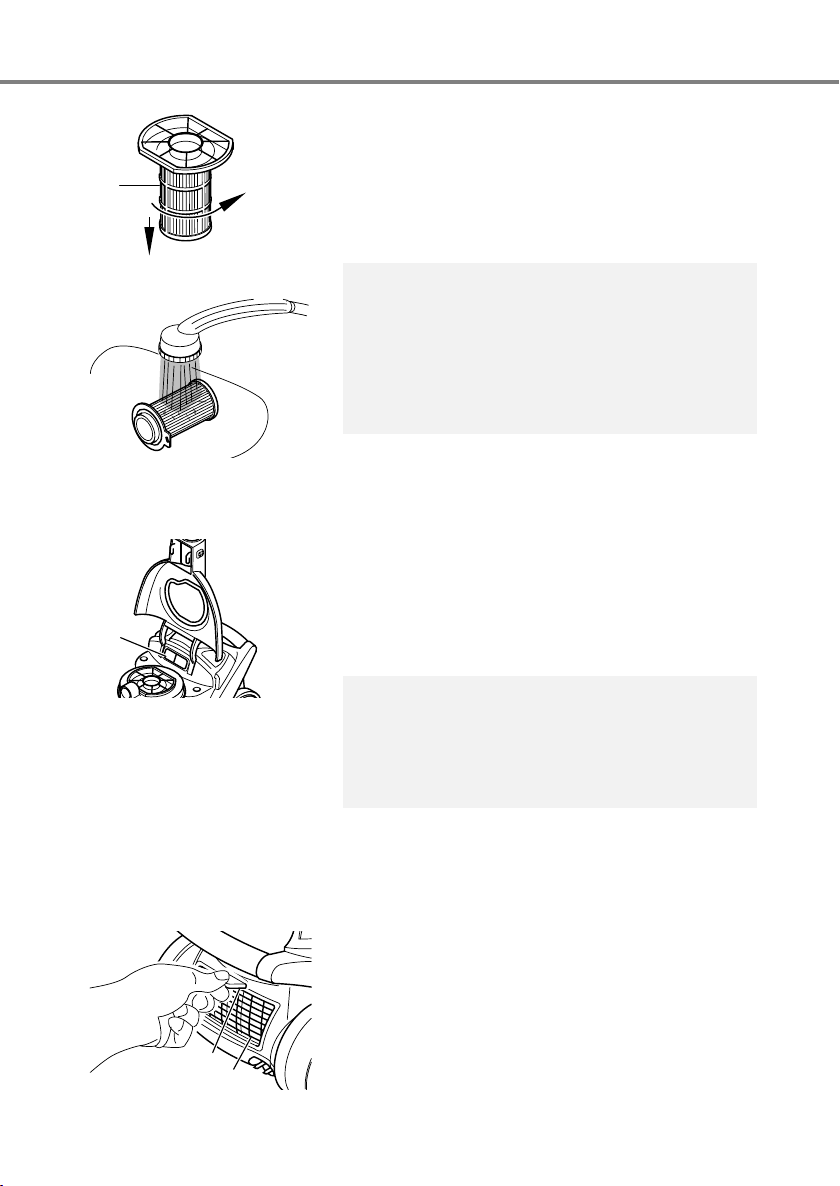

4 Filter ........................................................................................... 13
4.1 Lamellen-Zentralfilter reinigen ..................................................................................... 13
4.2 Motorschutzfilter prüfen ............................................................................................... 14
4.3 Hygiene-Ausblasfilter austauschen ............................................................................. 14
5 Fehlerbehebung ........................................................................ 15
6 Reinigung .................................................................................. 16
6.1 Gehäuse reinigen ........................................................................................................ 16
6.2 Filter reinigen............................................................................................................... 16
7 Entsorgung................................................................................ 16
8 Ersatzteile .................................................................................. 16
8.1 Verschleißteilliste......................................................................................................... 16
8.2 Bezugsquellen ............................................................................................................. 16
9 Garantie ..................................................................................... 17
9.1 Garantiebedingungen .................................................................................................. 17
9.2 Im Garantiefall ............................................................................................................. 17
Inhaltsverzeichn is
Centrixx Magnum.book Seite 5 Freitag, 23. Februar 2007 11:54 11

6
1 Sicherheitshinweise
zur Bedienungsanleitung
1 Sicherheitshinweise
1.1 zur Bedienungsanlei-
tung
Lesen Sie diese Bedienungsanleitung vollständig durch,
bevor Sie mit dem Gerät arbeiten.
Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an
Dritte weitergeben, geben Sie auch die Bedienungsanlei-
tung mit.
Die Nichtbeachtung dieser Anleitung kann zu schwe-
ren Verletzungen oder Schäden am Gerät führen.
Für Schäden, die aufgrund der Nichtbeachtung dieser Be-
dienungsanleitung entstehen, übernehmen wir keine Haf-
tung.
Das Gerät darf nur im Haushalt eingesetzt werden. Es
ist für eine gewerbliche Nutzung nicht geeignet.
1.2 zu den verwendeten
Symbolen
Wichtige Hinweise für Ihre Sicherheit sind besonders ge-
kennzeichnet. Beachten Sie diese Hinweise unbedingt, um
Unfälle und Schäden am Gerät zu vermeiden:
1.3 zur Stromversorgung Das Gerät wird mit elektrischem Strom betrieben, dabei
besteht grundsätzlich die Gefahr eines elektrischen
Schlags. Achten Sie daher besonders auf Folgendes:
- Fassen Sie den Stecker niemals mit nassen Händen
an.
- Wenn Sie den Stecker aus der Steckdose herauszie-
hen wollen, ziehen Sie immer direkt am Stecker. Zie-
hen Sie niemals am Kabel, es könnte reißen.
- Achten Sie darauf, dass das Stromkabel nicht ge-
knickt, eingeklemmt, überfahren wird, oder mit Hitze-
quellen in Berührung kommt.
- Verwenden Sie nur Verlängerungskabel, die für die
Leistungsaufnahme des Gerätes ausgelegt sind.
- Tauchen Sie das Gerät niemals in Wasser oder ande-
re Flüssigkeiten und halten Sie es von Regen und
Nässe fern.

WARNUNG:
Warnt vor Gefahren für Ihre Gesundheit und zeigt mögli-
che Verletzungsrisiken auf.
ACHTUNG:
Weist auf mögliche Gefährdungen für das Gerät oder
andere Gegenstände hin.
HINWEIS:
Hebt Tipps und Informationen für Sie hervor.
Centrixx Magnum.book Seite 6 Freitag, 23. Februar 2007 11:54 11

7
D
1 Sicherheitshinweise
zu Kindern
- Betreiben Sie das Gerät nur, wenn die auf dem Ty-
penschlid an der Unterseite des Gerätes angegebene
elektrische Spannung mit der Spannung Ihrer Steck-
dose übereinstimmt. Eine falsche Spannung kann
das Gerät zerstören.
1.4 zu Kindern Lassen Sie das Gerät nicht unbeaufsichtigt und ver-
wenden Sie es mit größter Vorsicht, wenn Kinder oder Per-
sonen, die die Gefahren nicht einschätzen können, in der
Nähe sind.
Kinder oder Personen, die die Gefahren nicht einschät-
zen können, dürfen das Gerät nicht benutzen. Bewahren
Sie es unzugänglich auf.
Verpackungsmaterialien dürfen nicht zum Spielen ver-
wendet werden. Es besteht Erstickungsgefahr.
1.5 zur bestimmungsge-
mäßen Verwendung
Der Bodenstaubsauger ist ausschließlich für das Reinigen
von normal verschmutzten Böden, Teppichen und Gardi-
nen zu verwenden. Jede weitere Verwendung gilt als nicht
bestimmungsgemäß und ist untersagt. Insbesondere die
im Folgenden aufgeführten Tätigkeiten dürfen auf kei-
nen Fall mit dem Bodenstaubsauger ausgeführt wer-
den:
Das Saugen von:
- glühender Asche, brennenden Zigaretten oder
Streichhölzern. Es kann zum Brand kommen.
- spitzen Gegenständen, wie Glassplittern, Nägeln,
etc. Diese Gegenstände zerstören die Filter.
- Wasser und anderen Flüssigkeiten, insbesondere
feuchten Teppich-Reinigungsmitteln. Feuchtigkeit im
Inneren kann zum Kurzschluss führen.
- Toner (für Laserdrucker, Kopierer etc.). Es besteht
Brand- und Explosionsgefahr.
- Gips, Zement etc. Die Filter können verstopfen.
- Kleidungsstücken (z. B. Schuhbänder, Schals etc.).
Sie könnten eingezogen werden und schwere Verlet-
zungen hervorrufen.
- Haaren, Fingern und anderen Körperteilen. Sie könn-
ten eingezogen werden und schwere Verletzungen
hervorrufen.
Die Verwendung in der Nähe von explosiven oder leicht
entzündlichen Stoffen. Es besteht Brand- oder Explosions-
gefahr.
Die Verwendung im Freien. Es besteht die Gefahr, dass
Regen und Schmutz das Gerät zerstören.
Das Hineinstecken von Gegenständen in die Öffnungen
des Gerätes. Es könnte überhitzen.
Centrixx Magnum.book Seite 7 Freitag, 23. Februar 2007 11:54 11

8
2 Auspacken und Anschließen
falls das Gerät defekt ist
1.6 falls das Gerät defekt
ist
Betreiben Sie niemals ein defektes Gerät, oder ein Ge-
rät mit einem defekten Kabel. Es besteht erhebliches Ver-
letzungsrisiko.
Geben Sie ein defektes Gerät zur Reparatur an einen
Fachhändler oder den Royal®Appliance Kundendienst.
Adresse: ZSeite 17, „Garantie“.
2 Auspacken und Anschließen
2.1 Auspacken Packen Sie das Gerät und alle Zubehörteile aus und über-
prüfen Sie den Inhalt auf Vollständigkeit. Informationen
zum Lieferumfang: ZSeite 4, „Übersicht über Ihren
Magnum MPR“.
2.2 Montieren
1. Stecken Sie das Ende des Saugschlauchs (Abb. 2/1) in
den Anschluss (Abb. 2/2) des Bodenstaubsaugers, bis
die Verriegelung hörbar einrastet.
2. Stecken Sie den Handgriff (Abb. 3/1) in das obere Ende
des Teleskoprohrs (Abb. 3/2).
3. Stecken Sie die Bodendüse (Abb. 3/3) auf das untere
Ende des Teleskoprohrs (Abb. 3/4).
ACHTUNG:
Transportieren/versenden Sie das Gerät grundsätzlich
immer in der Originalverpackung, damit es keinen Scha-
den nimmt. Heben Sie dazu die Verpackung auf.
Entsorgen Sie nicht mehr benötigtes Verpackungsmate-
rial entsprechend den in Ihrem Land geltenden Vorschrif-
ten.
HINWEIS:
Sollten Sie einen Transportschaden bemerken, wenden
Sie sich umgehend an Ihren Händler.
WARNUNG:
Montieren Sie das Gerät nur, wenn der Stecker aus der
Steckdose ausgezogen ist. Es könnte versehentlich ein-
geschaltet werden.
HINWEIS:
Eventuell ist es erforderlich, etwas fester zu drücken.
Abb.
2
1
2
Abb.
3
1
3
4
2
Centrixx Magnum.book Seite 8 Freitag, 23. Februar 2007 11:54 11

9
D
2 Auspacken und Anschließen
Weitere Düsen (Zubehör) verwenden
4. Stellen Sie die Länge des Teleskoprohrs ein. Drücken
Sie dazu die Teleskoprohr-Arretierung (Abb. 4/1) nach
vorn (Abb. 4/a). Ziehen Sie dann das Teleskoprohr am
Handgriff (Abb. 1/1) auf gewünschte Länge (Abb. 4/b).
Zum Verriegeln lassen Sie die Teleskoprohr-Arretie-
rung, während Sie ziehen, los. Sie hören ein deutliches
Klicken.
Ihr Bodenstaubsauger ist jetzt einsatzbereit.
2.3 Weitere Düsen (Zube-
hör) verwenden
Neben der soeben installierten Bodendüse können Sie mit
weiteren Düsen den Funktionsumfang Ihres Bodenstaub-
saugers erweitern.
Als Zubehör sind die Fugendüse und die 2 in 1 Kombi-
düse im Lieferumfang enthalten. Sie können an der Zube-
hörhalterung (Abb. 5/1) befestigt werden.
-Fugendüse (Abb. 5/2)
Benutzen Sie diese, um Staub aus schwer zugängli-
chen Stellen zu saugen.
- 2 in1 Kombidüse (Abb. 5/3) zu verwenden als:
Möbelbürste (Abb. 6/1)
Benutzen Sie diese, um Staub von Gegenständen zu
saugen, die empfindliche Oberflächen haben (z. B.
Schränke, Tische).
Polsterdüse (Abb. 6/3)
Durch einfaches Abnehmen des Bürstenaufsatzes
(Abb. 6/2) können Sie aus der 2 in1 Kombidüse eine
Polsterdüse (Abb. 6/3) machen. Verwenden Sie die-
se zum Reinigen von weichen, kratzfesten Oberflä-
chen (z. B. Polstermöbel).
Optional erhältlich sind weiterhin:
-Turbobürste (Abb. 7)
Diese besitzt einen rotierenden Bürstenkopf und eig-
net sich daher bestens zur Tiefenreinigung von Tep-
pichen. Das Bürsten bewirkt zudem ein Aufrichten
des Teppichflors.
-Parkettbürste (Abb. 8)
Diese ist mit langen Borsten ausgestattet und dient
zum Absaugen besonders empfindlicher Oberflächen
(z. B. Parkett, Laminat).
Abb. 4
1b
a
HINWEIS:
Bei der Verwendung der Turbobürste, entsteht durch die
hohe Drehzahl der Bürste ein lautes Geräusch. Dies ist
normal.
Abb.
5
1
3
2
Abb.
6
1
3
2
Abb.
7
Abb.
8
Centrixx Magnum.book Seite 9 Freitag, 23. Februar 2007 11:54 11

10
3 Bedienung
Staubsaugen
Zum Aufsetzen der Düsen gehen Sie wie folgt vor:
1. Schalten Sie das Gerät aus und ziehen Sie den Stecker
aus der Steckdose.
2. Ziehen Sie die vorhandene Düse vom Teleskoprohr
(Abb. 9/1) ab.
3. Stecken Sie die gewünschte Düse auf das untere Ende
des Teleskoprohrs (Abb. 9).
4. Befestigen Sie nicht mehr benötigte Düsen soweit mög-
lich in der Zubehörhalterung. Bewahren Sie die übrigen
Düsen sicher und für Kinder unzugänglich auf.
3 Bedienung
3.1 Staubsaugen .
WARNUNG:
Montieren Sie Düsen nur, wenn der Stecker aus der
Steckdose ausgezogen ist. Der Bodenstaubsauger
könnte versehentlich eingeschaltet werden.
Abb. 9
1
WARNUNG:
Prüfen Sie den Bodenstaubsauger und das Stromkabel
vor jeder Benutzung. Ein beschädigtes Gerät darf nicht
verwendet werden. Es besteht ein Verletzungsrisiko.
ACHTUNG:
Verwenden Sie den Bodenstaubsauger nur, wenn alle
Filter ordnungsgemäß eingesetzt sind und sichergestellt
ist, dass keine Öffnungen verstopft sind. Die Filter dürfen
keine Beschädigungen aufweisen und müssen trocken
sein. Bei Nichtbeachtung kann der Bodenstaubsauger
beschädigt werden.
HINWEIS:
Der Bodenstaubsauger besitzt einen Überhitzungs-
schutz. Er schaltet sich bei Überhitzung (z. B. durch ver-
stopfte Düsen oder zu vollen Staubbehälter) automatisch
ab. Ist dies der Fall, schalten Sie den Bodenstaubsauger
aus und ziehen Sie den Stecker. Beseitigen Sie die Ursa-
che der Überhitzung. Warten Sie ca. 45 Minuten. Den
dann abgekühlten Bodenstaubsauger können Sie wieder
einschalten.
Centrixx Magnum.book Seite 10 Freitag, 23. Februar 2007 11:54 11

11
D
3 Bedienung
Staubsaugen
1. Stecken Sie die gewünschte Düse auf, ZKapitel 2.3,
„Weitere Düsen (Zubehör) verwenden“.
2. Ziehen Sie das Kabel am Stecker (Abb. 1/16) bis zur
gelben Markierung (Abb. 10/1) heraus.
3. Schalten Sie den Bodenstaubsauger am Ein-/Aus-
Schalter (Abb. 11/1) ein.
4. Stellen Sie die Saugleistung am Saugleistungsregler
(Abb. 11/2) ein.
5. Stellen Sie je nach Bodenbelag den Umschalter Tep-
pich/Hartboden (Abb. 12/1) ein:
-Hartboden (Abb. 12/a)
Laminat, Fliesen, PVC etc.
-Teppich (Abb. 12/b)
Lang- und kurzflorige Teppiche, Läufer etc.
6. Ziehen Sie zum Saugen den Bodenstaubsauger wie ei-
nen Schlitten hinter Sich her. Beachten Sie zum Sau-
gen die entsprechenden Empfehlungen der Boden-
belaghersteller.
WARNUNG:
Falls die rote Markierung (Abb. 10/2) sichtbar ist, ziehen
Sie das Kabel wieder soweit ein, bis diese nicht mehr zu
sehen ist, ZKapitel 3.2, „Ausschalten und Stromkabel
aufrollen“. Ansonsten kann das Kabel abreißen. Es
besteht die Gefahr eines elektrischen Schlages.
HINWEIS:
Mit dem Nebenluftregler (Abb. 13/1) können Sie die
Saugleistung schnell reduzieren, z. B. um eingesaugte
Gardinen wieder freizugeben.
Abb. 1
0
2
1
Abb. 11
1
2
Abb. 1
2
1
a
b
Abb. 1
3
1
Centrixx Magnum.book Seite 11 Freitag, 23. Februar 2007 11:54 11

12
3 Bedienung
Ausschalten und Stromkabel aufrollen
3.2 Ausschalten und
Stromkabel aufrollen
1. Schalten Sie den Bodenstaubsauger am Ein-/Aus-
Schalter (Abb. 14/1) aus und ziehen Sie den Stecker
aus der Steckdose.
2. Nehmen Sie den Stecker in die Hand und halten Sie ihn
fest.
3. Drücken Sie die Kabelaufrolltaste (Abb. 14/2), um das
Stromkabel einzuziehen. Führen Sie es auf dem letzten
Stück mit dem Stecker in der Hand.
3.3 Aufbewahren Zum Aufbewahren oder bei Arbeitspausen können Sie die
Verstauhalterung (Abb. 15/1) an der Unterseite des Boden-
staubsaugers verwenden. Hier können Sie den Verstauha-
ken (Abb. 15/2) am Teleskoprohr einhaken.
Wenn Sie das Gerät längere Zeit lagern möchten, lee-
ren Sie den Staubbehälter und reinigen Sie diesen, sowie
die Filter. Bewahren Sie das Gerät in einem kühlen, trocke-
nen Raum auf.
3.4 Staubbehälter auslee-
ren
Leeren Sie den Staubbehälter spätestens dann, wenn
die „Max“-Markierung (Abb. 16) erreicht ist, oder die Saug-
wirkung nachlässt.
WARNUNG:
Beim Einziehen des Stromkabels kann dieses umher-
schlingern, zur Stolperfalle werden oder Gegenstände
umreißen.
Abb. 14
2
1
WARNUNG:
Wenn Sie den Arbeitsplatz verlassen, schalten Sie das
Gerät aus und beachten Sie die Hinweise unter ZKapitel
3.2, „Ausschalten und Stromkabel aufrollen“. So vermei-
den Sie Unfälle.
ACHTUNG:
Stellen Sie das Gerät nie direkt neben Wärmequellen ab
(z. B. Heizung, Ofen). Vermeiden Sie direkte Sonnenein-
strahlung. Die Hitze kann das Gerät beschädigen.
Abb. 1
5
2
1
ACHTUNG:
Bevor Sie den Staubbehälter leeren, schalten Sie das
Gerät aus und beachten Sie die Hinweise unter ZKapitel
3.2, „Ausschalten und Stromkabel aufrollen“. So vermei-
den Sie, dass Staub das Gerät zerstört.
Abb. 1
6
Centrixx Magnum.book Seite 12 Freitag, 23. Februar 2007 11:54 11

13
D
4 Filter
Lamellen-Zentralfilter reinigen
1. Drücken Sie die Entriegelungstasten (Abb. 1/7) und öff-
nen Sie den Gehäusedeckel (Abb. 1/10).
2. Heben Sie den Staubbehälter (Abb. 17/1) nach oben
aus dem Bodenstaubsauger.
3. Zum Entleeren, halten Sie den Staubbehälter tief über
einen Mülleimer.
4. Drücken Sie die Entriegelungstaste (Abb. 18/1). Der
Boden (Abb. 18/2) öffnet sich und der Staub rieselt in
den Mülleimer.
5. Klopfen Sie Staubrückstände vorsichtig aus.
6. Schließen Sie den Boden.
7. Stecken Sie den Staubbehälter in den Bodenstaubsau-
ger zurück und schließen Sie den Gehäusedeckel. Er
rastet hörbar ein.
4 Filter
Der Bodenstaubsauger besitzt die folgenden Filter:
- Lamellen-Zentralfilter (Abb. 19/1)
Dient zum Herausfiltern der leichten Staubpartikel.
Reinigen: alle 2 Monate
- Motorschutzfilter (Abb. 19/2)
Verhindert bei einem defekten Lamellen-Zentralfilter,
dass größere Partikel den Motor zerstören.
Prüfen: alle 6 Monate
- Hygiene-Ausblasfilter (Abb. 19/3)
Filtert feinste Partikel aus der ausgeblasenen Luft.
Austauschen: alle 6 Monate
Die Filter können nach einiger Zeit verstopfen und so
die Saugleistung reduzieren. Deshalb ist es wichtig, dass
Sie die oben angegebenen Zeitabstände einhalten.
Falls Sie feststellen, dass ein Filter beschädigt ist, ersetzen
Sie diesen umgehend.

14
4 Filter
Motorschutzfilter prüfen
4. Entfernen Sie das Filtergitter (Abb. 21/1), das den La-
mellen-Zentralfilter vor groben Verschmutzungen
schützt. Drehen Sie dazu das Filtergitter in Pfeilrichtung
und entnehmen Sie es nach unten.
5. Zur Grobreinigung halten Sie den Lamellen-Zentralfilter
über einen Mülleimer. Klopfen Sie ihn dann mit leichten
Schlägen von allen Seiten aus.
4.2 Motorschutzfilter prü-
fen
1. Schalten Sie das Gerät aus und beachten Sie die Hin-
weise unter ZKapitel 3.2, „Ausschalten und Stromkabel
aufrollen“.
2. Öffnen Sie den Gehäusedeckel, ZKapitel 3.4,
„Staubbehälter ausleeren“, Punkt 1.
3. Nehmen Sie den Motorschutzfilter (Abb. 23/1) heraus.
4. Entfernen Sie eventuell angesaugte Partikel aus dem
Filter und dem dahinter befindlichen Gitter.
5. Setzen Sie den Motorschutzfilter wieder ein und schlie-
ßen Sie den Gehäusedeckel.
4.3 Hygiene-Ausblasfilter
austauschen
1. Schalten Sie das Gerät aus und beachten Sie die Hin-
weise unter ZKapitel 3.2, „Ausschalten und Stromkabel
aufrollen“.
2. Öffnen Sie die Ausblasfilter-Abdeckung (Abb. 24/1).
Drücken Sie dazu die Verriegelung (Abb. 24/2) nach
unten und ziehen Sie die Ausblasfilter-Abdeckung nach
hinten.
HINWEIS:
Falls Lamellen-Zentralfilter und Filtergitter stark ver-
schmutzt sind, spülen Sie sie nacheinander mit einem
Duschkopf gründlich aus (Abb. 22). Verwenden Sie
dabei keine Bürste.
Lassen Sie die Filter anschließend trocknen (ca.
15 Stunden bei Raumtemperatur). Setzen Sie sie erst
ein, wenn sie vollkommen trocken sind.
Abb. 21
1
Abb. 2
2
HINWEIS:
Falls der Motorschutzfilter stark verschmutzt ist, spülen
Sie ihn unter fließendem Wasser aus.
Lassen Sie den Filter anschließend trocknen (ca.
15 Stunden bei Raumtemperatur). Setzen Sie ihn erst
ein, wenn er vollkommen trocken ist.
Abb. 2
3
1
Abb. 24
21
Centrixx Magnum.book Seite 14 Freitag, 23. Februar 2007 11:54 11

15
D
5 Fehlerbehebung
Hygiene-Ausblasfilter austauschen
3. Entnehmen Sie den Filter (Abb. 25/1). Drücken Sie
dazu die Verriegelung (Abb. 25/2) nach rechts und zie-
hen Sie den Filter nach hinten heraus.
4. Setzen Sie den neuen Filter ein (Bestellnummer,
ZKapitel 8, „Ersatzteile“). Achten Sie darauf, dass er
richtig einrastet.
5. Setzen Sie abschließend die Ausblasfilter-Abdeckung
wieder ein.
5 Fehlerbehebung
Bevor Sie das Gerät an den Royal®Appliance Kundendienst einschicken, überprüfen Sie anhand
der folgenden Tabelle, ob Sie den Fehler selbst beseitigen können.
HINWEIS:
Bei leichten Verschmutzungen kann es auch ausreichen,
den Filter über einem Mülleimer auszuklopfen. Wir emp-
fehlen aber, den Filter regelmäßig auszutauschen.
Abb. 2
5
1
2
WARNUNG:
Bevor Sie sich auf Fehlersuche begeben, schalten Sie das Gerät aus und ziehen Sie den Netz-
stecker. Verwenden Sie niemals ein defektes Gerät.
Fehler mögliche Ursache Lösung
Gerät läuft nicht Stecker ist nicht eingesteckt oder
Gerät ist nicht eingeschaltet.
Stecker einstecken und Gerät einschalten:
ZKapitel 3.1, „Staubsaugen“.
Steckdose führt keinen Strom. Testen Sie den Bodenstaubsauger an einer
anderen Steckdose, bei der Sie sicher sind,
dass diese Strom führt.
Stromkabel ist beschädigt. Lassen Sie das Kabel durch den Royal®Ap-
pliance Kundendienst ersetzen, Adresse:
ZSeite 17, „Garantie“.
Gerät nimmt kei-
nen Schmutz auf
Staubbehälter ist voll oder ver-
stopft.
Staubbehälter leeren/reinigen.
Filter ist verschmutzt. Den entsprechenden Filter reinigen:
ZKapitel 4, „Filter“.
Düse, Teleskoprohr oder Saug-
schlauch sind verstopft.
Entfernen Sie die Verstopfung. Benutzen

16
6 Reinigung
Gehäuse reinigen
6 Reinigung
6.1 Gehäuse reinigen
Reinigen Sie das Gehäuse ausschließlich mit einem leicht angefeuchteten Tuch. Verwenden Sie
keine Reinigungsmittel, Scheuermittel oder Alkohol, da diese das Gehäuse beschädigen können.
6.2 Filter reinigen
Zum Reinigen der Filter: ZKapitel 4, „Filter“.
7 Entsorgung
Die verwendeten Filter sind aus umweltverträglichen Materialien hergestellt und können im Haus-
müll entsorgt werden.
Wenn das Gebrauchsende erreicht ist, insbesondere, wenn Funktionsstörungen auftreten,
machen Sie das ausgediente Gerät unbrauchbar, indem Sie den Netzstecker aus der
Steckdose ziehen und das Stromkabel durchtrennen. Entsorgen Sie das Gerät entspre-
chend der in Ihrem Land geltenden Umweltvorschriften. Elektrische Abfälle dürfen nicht zu-
sammen mit Haushaltsabfällen entsorgt werden. Wenden Sie sich für Ratschläge bezüg-
lich des Recyclings an Ihre Kommunalbehörde oder Ihren Händler.
8 Ersatzteile
8.1 Verschleißteilliste
8.2 Bezugsquellen
Zubehörteile sowie Ersatzteile können nachbestellt werden. Diese erhalten Sie bei den Firmen:
WARNUNG:
Bevor Sie das Gerät reinigen, schalten Sie das Gerät aus und ziehen Sie den Netzstecker.
Artikel-Nr. Beschreibung Inhalt
1 88 80 01 Filterset, bestehend aus Lamellen-Zentralfilter, Fil-
tergitter, Motorschutzfilter und Hygiene-Ausblasfilter
4 Teile
1 88 80 02 Filterset, bestehend aus Lamellen-Zentralfilter, Fil-
tergitter, Motorschutzfilter
3 Teile
Zubehör-Ersatzteile-Service-Versand
Ina Riedmüller
Frankenstraße 34
D-89233 Neu-Ulm
Tel.: 0 73 07 / 51 75
Fax: 0 73 07 / 41 56
[email protected]
Zubehör-Ersatzteile-Service-Versand
Staubsauger-Center Feuerbach KG
Corneliusstraße 75
D-40215 Düsseldorf
Tel.: 02 11 / 38 10 07
Fax: 02 11 / 37 04 97
[email protected]
Centrixx Magnum.book Seite 16 Freitag, 23. Februar 2007 11:54 11

17
D
9 Garantie
Garantiebedingungen
9 Garantie
9.1 Garantiebedingungen
Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufda-
tum.
Innerhalb dieser Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch
des Gerätes oder des Zubehörs (Schäden an Zubehörteilen führen nicht automatisch zum Um-
tausch des kompletten Gerätes) unentgeltlich alle Mängel, die auf Material- oder Herstellungsfehlern
beruhen. Von der Garantie sind Schäden ausgenommen, die auf unsachgemäßen Gebrauch (Be-
trieb mit falscher Stromart/-spannung, Anschluss an ungeeignete Stromquellen, Bruch etc.) zurück-
zuführen sind, normaler Verschleiß und Mängel, die den Wert oder die Gebrauchstauglichkeit des
Gerätes nur unerheblich beeinflussen.
Bei Eingriffen durch eine nicht von uns autorisierte Stelle oder bei Verwendung anderer als original
Royal®Appliance Ersatzteile erlischt die Garantie. Verschleißteile fallen nicht unter die Garantie und
sind deshalb kostenpflichtig!
Die Garantie tritt nur in Kraft, wenn das Kaufdatum durch Stempel und Unterschrift des Händlers auf
der Garantiekarte bestätigt ist oder eine Rechnungskopie dem eingeschickten Gerät beiliegt. Garan-
tieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch beginnt dadurch ein An-
spruch auf eine neue Garantie!
9.2 Im Garantiefall
Versenden Sie das Gerät mit entleertem Staubbehälter und einer kurzen Fehlerbeschreibung in
Blockschrift. Versehen Sie das Anschreiben mit dem Vermerk „Zur Garantie“. Senden Sie es zusam-
men mit der Garantiekarte oder einer Rechnungskopie an folgende Adresse:
Royal®Appliance International GmbH
Abt. Kundenservice
Itterpark 7-9
40724 Hilden
Germany
Tel.: 02103 / 20 07 10
Fax: 02103 / 20 07 77
www.dirtdevil.de
Centrixx Magnum.book Seite 17 Freitag, 23. Februar 2007 11:54 11

18
An overview of your Magnum MPR
D
An overview of your Magnum MPR
Many thanks!
We are pleased that you decided on the Magnum MPR cylinder vacuum cleaner!

19
List of contents
G
1 Safety instructions.................................................................... 20
1.1 Regarding the operating manual ................................................................................. 20
1.2 Regarding the symbols used ....................................................................................... 20
1.3 Regarding the power supply........................................................................................ 20
1.4 Regarding children ..................................................................................................... 21
1.5 Regarding intended use .............................................................................................. 21
1.6 If the appliance is defective ......................................................................................... 21
2 Unpacking and connecting ...................................................... 22
2.1 Unpacking.................................................................................................................... 22
2.2 Assembly ..................................................................................................................... 22
2.3 Using other nozzles (accessories)............................................................................... 23
3 Operating ................................................................................... 24
3.1 Vacuuming................................................................................................................... 24
3.2 Switching off and retracting the power cable............................................................... 26
3.3 Storage ........................................................................................................................ 26
3.4 Emptying the dust container ........................................................................................ 26
4 Filters ......................................................................................... 27
4.1 Cleaning the central laminar filter ................................................................................ 28
4.2 Checking the protective motor filter ............................................................................. 28
4.3 Replacing the hygienic blow-out filter .......................................................................... 29
5 Correcting malfunctions .......................................................... 29
6 Cleaning..................................................................................... 30
6.1 Cleaning the housing................................................................................................... 30
6.2 Cleaning the filters....................................................................................................... 30
7 Waste disposal.......................................................................... 30
8 Spare parts ................................................................................ 30
8.1 List of wear parts ......................................................................................................... 30
8.2 Supply sources ............................................................................................................ 30
9 Warranty .................................................................................... 31
9.1 Warranty conditions..................................................................................................... 31
9.2 Making a warranty claim.............................................................................................. 31
List of contents
02Centrixx_Retro_gb.book Seite 19 Freitag, 23. Februar 2007 11:28 11

20
1 Safety instructions
Regarding the operating manual
1 Safety instructions
1.1 Regarding the
operating manual
Read this operating manual through completely before
working with the appliance.
Keep the operating manual safe. If you pass the appliance
on to a third party, give them the operating manual as well.
Non-compliance with these instructions can lead to
serious injuries or damage to the appliance.
We assume no liability for damage that occurs as a result
of non-compliance with this operating manual.
The appliance may only be operated in households. It is
not suitable for industrial or commercial use.
1.2 Regarding the symbols
used
Important instructions for your safety are especially
marked. You must observe these instructions to avoid
accidents and damage to the appliance:
1.3 Regarding the power
supply
The appliance is operated with electrical power which
means there is in principle a risk of electric shock. Pay
particular attention to the following:
- Never touch the plug with wet hands.
- If you want to pull the plug out of the socket then
always pull directly on the plug. Never pull on the
cable as it could break.
- Make sure that the power cable is not bent, caught or
run over, and that it does not come into contact with
heat sources.
- Only use an extension cable that is designed for the
power requirement of the appliance.
- Never immerse the appliance in water or other fluids
and keep it away from rain and moisture.
- Only operate the appliance if the electrical voltage
stated on the type plate beneath the appliance
matches the voltage on your socket. Wrong voltage
can destroy the appliance.

WARNING:
Warns against hazards for your health and indicates
possible risks of injury.
ATTENTION:
Indicates possible hazards for the appliance or other
objects.
NOTE:
Highlights tips and information for you.
02Centrixx_Retro_gb.book Seite 20 Freitag, 23. Februar 2007 11:28 11
