dji FPV CCX170-86 User manual

Car Charger
2021.01
v1.0
User Guide
使用说明
使用說明
ユーザーガイド
사용자 가이드
Bedienungsanleitung
Guía del usuario
Guide de l'utilisateur
Guida dell'utente
Gebruiksaanwijzing
Manual do utilizador
Guia do usuário
Руководство пользователя

1
EN
Disclaimer
Please read this entire document and all safe and lawful practices DJITM provided carefully before use.
Failure to read and follow instructions and warnings may result in serious injury to yourself or others,
damage to your DJI product, or damage to other objects in the vicinity. By using this product, you
hereby signify that you have read this disclaimer and warning carefully and that you understand and
agree to abide by the terms and conditions herein. You agree that you are solely responsible for your
own conduct while using this product, and for any consequences thereof. DJI accepts no liability for
damage, injury or any legal responsibility incurred directly or indirectly from the use of this product.
DJI is a trademark of SZ DJI TECHNOLOGY CO., LTD. (abbreviated as “DJI”) and its afliated companies.
Names of products, brands, etc., appearing in this document are trademarks or registered trademarks
of their respective owner companies. This product and document are copyrighted by DJI with all rights
reserved. No part of this product or document shall be reproduced in any form without the prior written
consent or authorization of DJI.
This document and all other collateral documents are subject to change at the sole discretion of DJI. For
up to date product information, visit http://www.dji.com and click on the product page for this product.
This disclaimer is available in various languages. In the event of divergence among different versions,
the English version shall prevail.
Introduction

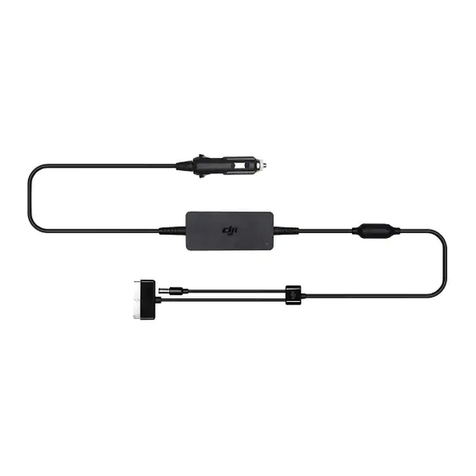

The DJI FPV Car Charger is used to charge the Intelligent Flight Battery through a car power outlet.
Boasting overheating protection, the car charger automatically stops charging if the car power outlet
exceeds a certain temperature.
Usage
1. Connect one end of the car charger to the car power outlet and the other end to the Intelligent Flight
Battery. Alternatively, you can connect the other end to the Charging Hub to charge the Intelligent Flight
Battery.
2. The LED indicator on the car charger glows solid green when charging.
3. When the LED lights on the Intelligent Flight Battery turn off to indicate charging is complete, disconnect
the car charger from the car power outlet.
12-16 V

2
Place the car charger on a stable surface. DO NOT cover the car charger. Make sure that
there is sufcient heat dissipation.
Only use the car charger when the engine is running. Otherwise, the battery of the vehicle may
not have the required voltage for the engine to start.
The indicator light will glow solid red if the battery is charging abnormally. Disconnect the
charger from the car power outlet and the Intelligent Flight Battery. Wait ve minutes before
reconnecting again to charge.
If the car charger becomes loose and is reconnected when charging, it may be necessary to
unplug and plug the Intelligent Flight Battery to resume charging.
DO NOT touch the metal connector after it is unplugged.
Specications
Model CCX170-86
Operating Temperature 5° to 40° C (41° to 104° F)
Input Voltage 14.0 V
DC Output 25.2 V 3.4 A or 25.2 V 0.8 A
Charge Time* approx. 50 min
* Charging times were tested in a lab environment and should be taken as reference only.
Please refer to http://www.dji.com/service for after-sales service for your product where applicable.
DJI shall mean SZ DJI TECHNOLOGY CO., LTD. and/or its afliated companies where applicable.
CHS
免责声明和警告
使用本产品之前，请仔细阅读并遵循本文及大疆 TM 创新（DJITM）提供的所有安全指引，否则可
能会给您和周围的人带来伤害，损坏本产品或其它周围物品。一旦使用本产品，即视为您已经
仔细阅读本文档，理解、认可和接受本声明全部条款和内容。您承诺对使用本产品以及可能带
来的后果负全部责任。大疆创新（DJI）对于直接或间接使用本产品而造成的损坏、伤害以及任
何法律责任不予负责。
DJI 是深圳市大疆创新科技有限公司及其关联公司的商标。本文出现的产品名称、品牌等，均为
其所属公司的商标。本产品及手册为大疆创新版权所有。未经许可，不得以任何形式复制翻印。
本文档及本产品所有相关的文档最终解释权归大疆创新（DJI）所有。如有更新，恕不另行通知。
请访问 www.dji.com 官方网站以获取最新的产品信息。
简 介
车载充电器可以通过连接车载电源为 DJI FPV 智能飞行电池充电。车载充电器具备温度保护功
能，当点烟器接口发热至一定程度时会自动停止充电。
使 用
1. 首先连接车载充电器点烟器接口至汽车点烟口，然后将充电接口连接至智能飞行电池，或连
接充电管家为智能飞行电池充电。
2. 充电时，车载充电器指示灯显示绿灯常亮。
3. 智能飞行电池指示灯全部熄灭表示已充满。请取下车载充电器。

3
充电时请将车载充电器放置在平稳安全处，并勿使用其它物品覆盖，以保证充电器的
正常散热。
请在汽车启动的情况下使用车载充电器，以免影响汽车的正常启动。
车载充电器工作异常时指示灯显示为红灯常亮，请断开充电器与点烟器和智能飞行电
池的连接，静置 5分钟后重新连接。
充电过程中若点烟器松动或重新插入点烟器，请重新插拔智能飞行电池，否则可能出
现不能充电的情况。
取下车载充电器时应避免触碰车载充电器点烟器接口及汽车点烟口金属片，以防烫伤。
规格参数
型号 CCX170-86
充电环境温度 5℃至 40℃
输入电压 14.0 V
直流输出 25.2 V 3.4 A 或25.2 V 0.8 A
充电时间 *约50 分钟
* 充电时间均为实验环境下测得，仅供参考。
浏览 http://www.dji.com/service 以获取产品的售后信息。
“DJI”表示深圳市大疆创新科技有限公司及其关联公司。
CHT
免責聲明和警告
使用本産品之前，請仔細閱讀並遵循本文及大疆 TM 創新（DJITM）提供的所有安全指南，否則可
能會為您和周圍的人帶來傷害，損壞本産品或其它周圍物品。一旦使用本產品，即視為您已經
仔細閱讀本文件，瞭解、認可和接受本聲明全部條款和內容。您承諾對使用本產品及其可能帶
來的後果負全部責任。大疆創新（DJI）對於直接或間接使用本產品而造成的損壞、傷害及其任
何法律責任概不負責。
DJI 是深圳市大疆創新科技有限公司及其附屬公司的商標。本文出現的産品名稱、品牌等，均為
其所屬公司的商標。本產品及手冊之版權為大疆創新所有。未經許可，不得以任何形式複製翻印。
本文件及本產品所有相關文件的最終解釋權歸大疆創新（DJI）所有。如有更新，恕不另行通知。
請前往 www.dji.com 官方網站以取得最新的產品資訊。
簡介
DJI FPV 車用充電器可以連接車用電源，為 DJI FPV 智能飛行電池充電。車用充電器具備溫度保
護功能，當點菸器接頭發熱至一定程度時會自動停止充電。
使用說明
1. 首先將車用充電器的點菸器接頭連接至汽車點菸口，然後將充電接頭連接至智能飛行電池，
或連接充電管家為智能飛行電池充電。
2. 充電時，車用充電器指示燈顯示綠燈恆亮。
3. 智能飛行電池指示燈全部熄滅即表示已經充電完成。請取下車用充電器。

4
充電時請將車用充電器放置在平穩安全的地方，切勿以其他物品覆蓋，以確保充電器
能夠正常散熱。
請在汽車發動的情況下使用車用充電器，以免影響汽車的正常發動。
車用充電器運作異常時，指示燈顯示為紅燈恆亮，請斷開充電器與點菸器和智能飛行
電池的連接，靜置 5 分鐘後重新連接。
充電過程中若點菸器鬆動或重新插入點菸器，請重新插拔智能飛行電池，否則可能出
現無法充電的情況。
取下車用充電器時，應避免觸碰車用充電器的點菸器接頭及汽車點菸口金屬片以免燙傷。
規格參數
型號 CCX170-86
充電環境溫度 5℃至40℃
輸入電壓 14.0 V
直流輸出 25.2 V 3.4 A 或25.2 V 0.8 A
充電時間 *約50 分鐘
* 充電時間均為實驗環境下測得，僅供參考。
瀏覽 http://www.dji.com/service 以取得產品的售後資訊。
「DJI」代表深圳市大疆創新科技有限公司及其附屬公司。
JP
免責事項
ご使用前に、この文書全体に目を通し、DJITM が提供する安全で合法的慣行についての説明を注意深くお
読みください。指示と警告に従わなかった場合、ご自身や他の人に重傷を負わせたり、またはお客様の
DJI 製品および周辺の他の物の破損につながる恐れがあります。本製品を使用することにより、本書の免
責事項および警告をよく読み、記載されている利用規約を理解し、順守することに同意したとみなされま
す。本製品の使用中の行動とこれに伴う結果には、ユーザーが全面的に責任を負うことに同意するものと
します。本製品の使用により直接または間接的に発生する損害、傷害、およびその他法的責任に対して、
DJI は一切責任を負いません。
DJI は、SZ DJI TECHNOLOGY CO., LTD.（以下「DJI」と省略）およびその関連会社の商標です。本書に
記載されている製品、ブランドなどの名称は、その所有者である各社の商標または登録商標です。本製品
および本書は、不許複製・禁無断転載を原則とする DJI の著作物のため、DJI から書面による事前承認ま
たは許諾を得ることなく、本製品または文書のいかなる部分も、いかなる方法によっても複製することは
固く禁じられています。
本書およびその他すべての付属書は、DJI 独自の裁量で変更されることがあります。最新の製品情報につ
いては、http://www.dji.com にアクセスして、本製品に対応する製品ページをクリックしてご覧ください。
この免責事項は複数の言語で提供されています。言語版によって相違がある場合には、英語版が優先され
ます。
はじめに
DJI FPV カーチャージャーは、車の電源ソケットに接続して、インテリジェント フライトバッテリーの充
電をするために使用します。過熱保護を搭載しているため、車の電源ソケットが特定の温度を超えると、
カーチャージャーは自動的に充電を停止します。

5
使用方法
1. カーチャージャーの端子を車の電源ソケットに、もう一方の端子をインテリジェント フライトバッテ
リーに接続します。または、その端子を充電ハブに接続して、インテリジェント フライトバッテリーを
充電することもできます。
2. 充電中は、カーチャージャーの LED インジケーターが緑色に点灯します。
3. 充電が完了するとインテリジェント フライトバッテリーの LED ライトが消え、車の電源ソケットから
カーチャージャーを取り外すことができます。
カーチャージャーを安定した面に置いてください。カーチャージャーを覆わないでください。
熱が十分に放散されるようにしてください。
エンジンが作動しているときのみ、カーチャージャーを使用してください。そうしない場合、
車のバッテリー電圧が低下してエンジンを始動できなくなるおそれがあります。
バッテリーが正常に充電できない場合、インジケーターライトが赤く点灯します。車の電源ソ
ケットとインテリジェント フライトバッテリーからカーチャージャーを外してください。5分
待ってから、再度接続して充電してください。
充電時にカーチャージャーが緩んで再接続された場合、充電を再開するために、インテリジェン
トフライトバッテリーを一度取り外し、再度接続する必要がある場合があります。
取り外した後、金属コネクターに触れないでください。
仕様
モデル CCX170-86
動作環境温度 5℃〜 40℃
入力電圧 14.0 V
DC 出力 25.2 V 3.4 A または 25.2 V 0.8 A
充電時間 *約50 分
* 充電時間は実験室環境でテストされており参考値です。
お客様の製品に該当するアフターセールスサービスにつきましては、http://www.dji.com/service を参照し
てください。
DJI は、SZ DJI TECHNOLOGY CO., LTD. および／または該当する場合はその関連会社を表し。
KR
고지 사항
DJITM 에서 제공해드리는 본 문서 전문과 안전하고 적법한 사용 방법 관련된 모든 내용을 사용 전에 주의 깊게 읽어 주십시
오. 지침 및 경고 사항을 읽고 따르지 않을 경우 사용자 또는 다른 사람이 심각하게 다치거나 DJI 제품 또는 근처에 있는 다
른 물체가 손상될 수 있습니다 . 제품을 사용하는 것은 본 고지 사항 및 경고를 주의 깊게 읽었으며 명시된 약관을 이해하고
준수하기로 동의한 것으로 간주합니다 . 귀하는 본 제품의 사용과 관련한 귀하의 행위 및 그로 인한 모든 결과에 대해 독자
적으로 책임진다는 데 동의합니다 . DJI 는 본 제품의 사용으로 인해 직접 또는 간접적으로 발생한 피해 , 부상 또는 모든 법
적 책임에 대해 어떠한 책임도 지지 않습니다 .
DJI 는 SZ DJI TECHNOLOGY CO., LTD.( 약어로 “DJI”) 및 해당 자회사의 상표입니다 . 본 문서에 나타나는 제품 , 브랜
드 등의 이름은 각각 그것을 소유하는 회사의 상표이거나 등록 상표입니다 . DJI 는 본 제품 및 문서의 저작권과 함께 모든
권리를 보유합니다 . 본 제품 또는 문서의 어떠한 부분도 DJI 의 사전 서면 허가 또는 동의 없이 어떠한 형식으로 재생산할
수 없습니다 .
이 문서 및 기타 모든 부수적인 문서는 DJI 의 단독 재량에 따라 변경될 수 있습니다 . 최신 제품 정보는 http://www.dji.
com 을 방문하여 본 제품에 대한 제품 페이지를 클릭하여 확인하실 수 있습니다 .
이 고지 사항은 다양한 언어로 제공됩니다 . 언어 사이의 차이점이 있을 경우 , 영어 버전이 우선합니다 .

6
소개
DJI FPV 차량용 충전기는 차량 전원 콘센트를 통해 인텔리전트 플라이트 배터리를 충전하기 위해 사용됩니다. 과열 보호
기능을 자랑하는 차량용 충전기는 차량 전원 콘센트가 특정 온도를 초과할 경우 자동으로 충전을 중지합니다.
사용법
1. 차량용 충전기의 한쪽 끝을 차량 전원 콘센트에 연결하고 다른 쪽 끝을 인텔리전트 플라이트 배터리에 연결합니다. 또
는, 다른 쪽 끝을 충전 허브에 연결하여 인텔리전트 플라이트 배터리를 충전할 수 있습니다.
2. 차량용 충전기의 LED 표시등은 충전 중일 때 녹색을 표시합니다.
3. 인텔리전트 배터리의 LED 표시등이 꺼지면서 충전 완료를 나타낼 경우, 차량용 충전기를 차량 전원 콘센트에서 분리합니다.
차량용 충전기는 덮지 마십시오. 열이 충분하게 방출되도록 하십시오.
차량용 충전기는 항상 흔들리지 않는 바닥에 놓으십시오.
엔진이 작동하고 있을 때 차량용 충전기를 사용하십시오. 그렇지 않으면 엔진 시동에 필요한 차량 배터리 전압에
못미칠 수 있습니다.
빨간색으로 일정하게 표시되는 LED 표시기는 비정상적인 배터리 충전 상태를 나타냅니다. 시거라이터와 인텔리
전트 플라이트 배터리에서 충전기를 분리합니다. 5분 동안 기다린 다음 충전기를 다시 연결합니다.
충전 시 차량용 충전기가 느슨해져서 다시 연결하는 경우 인텔리전트 플라이트 배터리를 분리했다가 다시 꽂아
서 충전을 재개해야 할 수 있습니다.
배터리를 분리한 후 금속 커넥터를 만지지 마십시오.
사양
모델 CCX170-86
작동 온도 5~40° C
입력 전압 14.0 V
DC 출력 25.2 V 3.4 A 또는 25.2 V 0.8 A
충전 시간* 약 50분
* 충전 시간은 실험실 환경에서 테스트되었으며 참고용으로만 사용해야 합니다.
해당 제품의 적용 가능한 A/S 서비스는 http://www.dji.com/service를 참조하십시오.
DJI는 SZ DJI TECHNOLOGY CO., LTD. 및/또는 해당 자회사를 의미합니다.
DE
Haftungsausschluss
Bitte lies vor dem ersten Gebrauch dieses Dokument sowie alle von DJITM zur Verfügung gestellten
sicherheitsrelevanten und rechtlichen Bestimmungen sorgfältig durch. Bei Nichtbeachtung der
Anweisungen und Warnungen kann es zu schweren Verletzungen an dir selbst oder anderen Personen
bzw. zu Schäden am DJI-Produkt oder anderen Objekten in der näheren Umgebung führen. Mit dem
Gebrauch des Produkts bestätigst du, dass du diesen Haftungsausschluss einschließlich der Warnungen
aufmerksam gelesen, den Inhalt verstanden hast und mit den Allgemeinen Geschäftsbedingungen
einverstanden bist. Du stimmst zu, dass du beim Gebrauch des Produkts die alleinige Verantwortung
für deine Handlungen und alle daraus entstehenden Folgen trägst. DJI übernimmt keine Haftung für
Sachschäden oder Personenschäden sowie keine juristische Verantwortung für Schäden, die direkt oder
indirekt mit dem Gebrauch des Produkts in Zusammenhang stehen.
DJI ist eine Marke von SZ DJI TECHNOLOGY CO., LTD. (kurz: „DJI“) und seiner verbundenen Unternehmen.
Namen von Produkten, Marken usw., die in diesem Dokument enthalten sind, sind Warenzeichen oder
eingetragene Warenzeichen der jeweiligen Besitzer (Eigentümergesellschaften). Dieses Produkt und dieses
Dokument sind urheberrechtlich geschütztes Eigentum von DJI und alle Rechte sind vorbehalten. Kein Teil
dieses Produkts oder dieses Dokuments darf in irgendeiner Form ohne vorherige schriftliche Zustimmung
oder Genehmigung von DJI reproduziert werden.

7
Dieses Dokument und alle zugehörigen Dokumente können nach eigenem Ermessen von DJI jederzeit
geändert werden. Aktuelle Produktinformationen ndest du auf www.dji.com.
Dieser Haftungsausschluss ist in verschiedenen Sprachen verfügbar. Bei Abweichungen zwischen den
verschiedenen Fassungen ist die englische Fassung maßgebend.
Einleitung
Das DJI FPV Autoladegerät wird verwendet, um die Intelligent Flight Battery über eine Autosteckdose
aufzuladen. Das Autoladegerät ist mit einem Überhitzungsschutz ausgestattet und stoppt den
Ladevorgang automatisch, wenn die Autosteckdose eine bestimmte Temperatur überschreitet.
Verwendung
1. Steck das eine Ende des Autoladegeräts in die Autosteckdose und verbinden das andere Ende mit
der Intelligent Flight Battery. Alternativ kannst du das andere Ende an die Ladestation anschließen,
um mehrere Intelligent Flight Batteries aufzuladen.
2. Die LED-Anzeige am Autoladegerät leuchtet während des Ladevorgangs durchgehend grün.
3. Die LED-Leuchten an der Intelligent Flight Battery gehen aus sobald der Ladevorgang abgeschlossen
ist. Das Autoladegerät sollte dann von der Autosteckdose entfernt werden.
Stell das Autoladegerät auf eine stabile Oberäche. Decke das Autoladegerät NICHT ab. Stell
sicher, dass eine ausreichende Wärmeableitung vorhanden ist.
Verwende das Autoladegerät nur bei laufendem Motor. Andernfalls verfügt der Batterie des
Fahrzeugs möglicherweise nicht über eine ausreichende Spannung, um den Motor zu starten.
Die Anzeige leuchtet rot, wenn der Akku nicht ordnungsgemäß aufgeladen wird. Entferne das
Ladegerät von der Autosteckdose und der Intelligent Flight Battery. Warte fünf Minuten, bevor
du erneut eine Verbindung zum Laden herstellst.
Wenn sich das Autoladegerät löst und beim Aufladen wieder angeschlossen wird, kann es
notwendig sein, die Intelligent Flight Battery zu entfernen und wieder anzuschließen, um den
Ladevorgang fortzuführen.
Berühr den Metallstecker NICHT, nachdem er ausgesteckt wurde.
Technische Daten
Modell CCX170-86
Betriebstemperaturbereich 5 °C bis 40 °C
Eingangsspannung 14,0 V
Ausgang 25,2 V 3,4 A oder 25,2 V 0,8 A
Ladezeit* Ca. 50 min
* Die Ladezeit wurde unter Laborbedingungen getestet und dient nur als Referenz.
Die entsprechenden Informationen zum Kundenservice entnehmen Sie http://www.dji.com/service.
DJI bedeutet SZ DJI TECHNOLOGY CO., LTD. und/oder ihre verbundenen Unternehmen.
ES
Renuncia de responsabilidad
Lea detenidamente este documento al completo y todas las prácticas de seguridad y legales que DJITM
ha facilitado antes de su uso. Si no lee ni sigue correctamente las instrucciones y advertencias, podría
sufrir lesiones graves u ocasionárselas a otras personas. Asimismo, podría causar daños en su producto
DJI u otros objetos próximos. Al usar este producto, maniesta que ha leído detenidamente esta renuncia
de responsabilidad y advertencia, así como que entiende y acepta cumplir los términos y condiciones
establecidos en este documento. Acepta que usted es el único responsable de su propia conducta durante

8
el uso de este producto y de cualquier consecuencia derivada de dicho uso. DJI no acepta responsabilidad
alguna por daños o lesiones, ni ningún tipo de responsabilidad legal derivada directa o indirectamente del
uso de este producto.
DJI es una marca comercial de SZ DJI TECHNOLOGY CO., LTD. (abreviado como “DJI”) y sus empresas
vinculadas. Los nombres de productos, marcas, etc., que aparecen en este documento son marcas
comerciales o marcas comerciales registradas de sus respectivas empresas propietarias. Este producto y
el documento están sujetos a derechos de autor de titularidad de DJI, que se reserva todos los derechos.
No se permite la reproducción total ni parcial de este documento o producto en forma alguna sin el
consentimiento previo por escrito o la autorización de DJI.
Este documento y el resto de documentos suplementarios están sujetos a cambios a criterio exclusivo de
DJI. Para obtener información actualizada sobre el producto, visite http://www.dji.com y haga clic en la
página de este producto.
Esta renuncia de responsabilidad está disponible en diversos idiomas. En caso de divergencia entre las
diferentes versiones, prevalecerá la versión en inglés.
Introducción
El cargador para coche DJI FPV se utiliza para cargar la batería de vuelo inteligente a través de una toma
de corriente del automóvil. Con una protección contra el sobrecalentamiento, el cargador para coche deja
de cargarse automáticamente si la toma de corriente del automóvil supera una cierta temperatura.
Uso
1. Conecte un extremo del cargador para coche a la toma de corriente del automóvil y el otro extremo a la
batería de vuelo inteligente. Alternativamente, puede conectar el otro extremo al puerto de carga para
cargar la batería de vuelo inteligente.
2. El indicador led del cargador para coche se ilumina en verde cuando se está cargando.
3. Cuando las luces led de la batería de vuelo inteligente se apaguen para indicar que la carga se ha
completado, desconecte el cargador para coche de la toma de corriente del automóvil.
Coloque el cargador para coche sobre una supercie estable. NO tape el cargador para coche.
Asegúrese de que haya suciente disipación de calor.
Solo use el cargador para coche cuando el motor esté encendido. De lo contrario, la batería del
vehículo puede no tener el voltaje requerido para que arranque el motor.
La luz indicadora se iluminará en rojo jo si la batería se está cargando de manera anormal.
Desconecte el cargador de la toma de corriente del coche y de la Batería de Vuelo Inteligente.
Espere cinco minutos antes de volver a conectar para cargar.
Si el cargador para coche se aoja y se vuelve a conectar durante la carga, puede que necesite
desenchufar y volver a enchufar la batería de vuelo inteligente para reanudar la carga.
NO toque el conector de metal después de desenchufarlo.
Especicaciones
Modelo CCX170-86
Temperatura de funcionamiento De 5 a 40 °C (de 41 a 104 °F)
Voltaje de entrada 14.0 V
Salida CC 25.2 V 3.4 A o 25.2 V 0.8 A
Tiempo de carga* Aprox. 50 minutos
* Los tiempos de carga se han probado en laboratorio y deben tenerse en cuenta sólo a título de
referencia.
Visite http://www.dji.com/service para recibir servicio postventa para su producto según corresponda.
Por DJI se entiende SZ DJI TECHNOLOGY CO., LTD. y sus liales, según corresponda.
