MU-N-B00035 Bauanleitung Ringlokschuppen Spur N
Wir empfehlen zum Verkleben unseren Kleber
Roket Card Glue von Gaugemaster, Artikel Nr.: Gaugemaster_DLAD-57.
Fangen Sie an mit dem Bau
der Stützen A und B.
Stütze A wird dabei beidseitig mit
Stütze B verklebt.
Die so entstandene Stütze wird
in die Löcher (A1) der
Bodenplatte geklebt.
B
A
B
Der Zweite Schritt besteht aus dem Festkleben der
Rückwände D. Diese sorgen für die benötigte Stabilität beim
nächsten Schritt. Die Giebel werde in die Aussparung
zwischen die Stützen geklebt.
1
2
3
Jetzt können die Fenster eingeklebt werden. Das schwarze
Papier F mit dem Fenster wird dazu auf die Innenseite des
Seitengiebels geklebt. Kontrollieren Sie erst ob die Position
stimmt !
Danach kann auf das Schwarze Papier die Fensterfolie geklebt
werden und zum Schluss kleben Sie die hellgraue Innenseite G
(nach Kontrolle der Position) auf die Fensterfolie.
Beim kleben kann es behilflich sein den Schuppen auf die
Seite / Rückseite zu legen, damit Sie beide Hände frei haben.
4
Kleben Sie jetzt die Stützen C in die Löcher (C1) im Boden
des Schuppens. Danach kleben Sie den Seitengiebel
an der Außenseite gegen den Rand des Bodens und die
Stützen. Achtung: wenn Sie den Schuppen erweitern möchten
sollten Sie die Seitenwand an der Seite wo die Verlängerung
geplant ist NICHT benutzen !

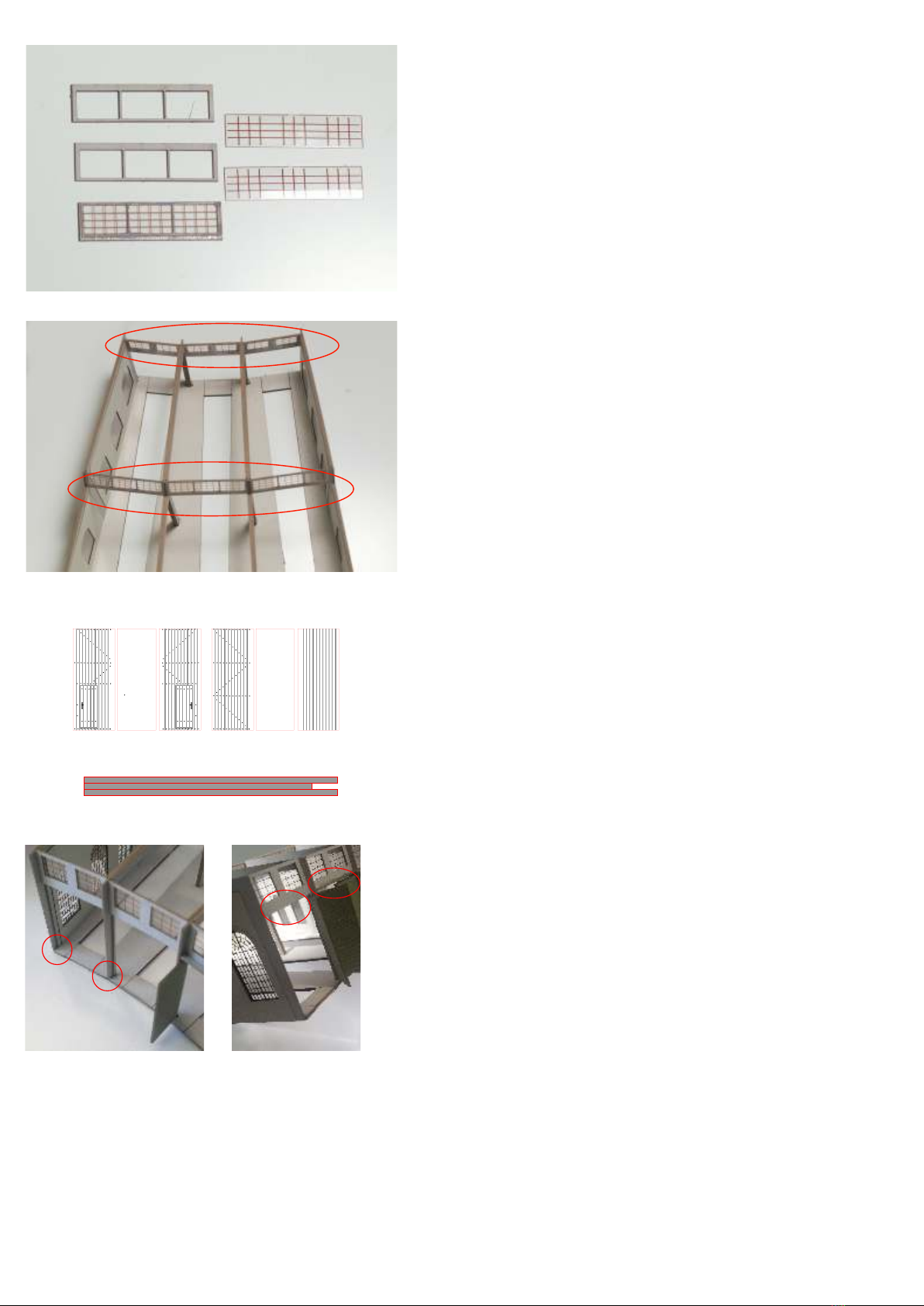

Die Fenster H oberhalb der Tore und auf dem Dach
des Schuppens K müssen vor Befestigung am Schuppen
verglast werden mit der Fensterfolie (J - L), damit Sie steifer
werden.
5
Jetzt kleben Sie die Fester zwischen die Stützen. Die Fenster
oberhalb der Tore werden an der Oberkante der Stützen
ausgerichtet.
6
Die Tore bestehen aus drei Teilen. Das mittlere Teil ist schmaler
und die zwei Außen Teile werden mit einer Seite anliegend
aufgeklebt (auf dem Bild links sind das sie Außenseiten von a
und b) . Wenn Sie die Öffnung zwischen Boden und
Unterkante des Tores vergrößern wollen um mehr platz für ihre
Gleise zu haben müssen Sie das jetzt tun !
Nach dem kleben soll an einer Seite ein Einschnitt zu sehen
sein (siehe Figur links unten) in das der 0,5 mm Rundstahl
eingeklebt werden muss. Dazu schneiden Sie den Rundstahl
zuerst auf Maß ( oben und unten ca. 1 - 2 mm extra !).
7
a b c
a
b
c
a b c
Stecken Sie jetzt die Tore in das untere Loch (a) . Das beste ist
es dazu den Schuppen auf der Rückseite zu legen. Wenn die
Tore (für jedem Ausgang 2) gut positioniert sind kleben Sie den
Balken (M) oben auf.
8
9
Als letztes kleben Sie (wenn gewünscht) das Dach auf und die
Streifen für die Stutzen an der Rückwand.
DM-Toys wünscht ihnen viel Spaß beim zusammenbau ! .
aa
M

Träger
Tore : Jedes besteht aus 2 Außenteile und 1 Mittelteil
Stützen Rückwand
F Fenster: Seite (2x) und hinten (3x)
E Seitengiebel D Giebel Rückseite 3x
A
B
C
G Innenseite Wände (2x - 3x)
H Fensterrahmen Vorne - überhalb Tor J Fensterrahmen oben Dach
K Fenster Vorne - überhalb Tor
L Fenster oben Dach
Bodenplatte
A1 A1
A1
A1 A1
A1
C1
C1 C1
C1
C1 C1
Balken oberhalb Tore M
2x 4x 2x
3x 100mm Draht (0,4mm) für Tore

MU-N-B00035 Instructions Roundhouse N gauge
Start with building supports A and B.
Support B has to be glued to both
sides of Support A.
The complete support is then glued
into the holes (marked A1) of the
base.
B
A
B
Next fix the rear walls D. They provide the necessary stability
for the rest of the build. The wall is glued into the recesses
in the supports.
1
2
3
Now the windows can be added. The black cardboard F is first
glued to the inside of the side walls. Check their position before
fixing them !
Next glue the transparent film on the black cardboard.
Finally glue the light grey cardboard G onto the transparent film.
4
Glue the supports C in the holes (C1) of the base.
Then glue the side walls to the outside of these supports
and the base. Attention: if you want to use the extension, leave
out the side wall on the side you plan the extension !

Before adding the windows H above the gates, you will
need to glue the transparent film J-L onto them.
This ensures a greater satability.
5
Glue the windows in their respective positions. The ones above
the gates must be aligned with the top of the supports.
6
The gates are build up using three parts. The centre part is
more narrow then the outer ones. When glueing these parts
make sure they align to the inside of the gates, leaving a small
recess to the outside. This is where you add the 0,5mm wire,
making sure it extends about 1-2mm to both top and bottom of
the gate.
If you want to enlarge the space between the bottom of the
gate and the base of the roundhouse, you should do this now
(= trimming back the bottom).
7
a b c
a
b
c
a b c
It is best to lay the roundhouse back down on your workbench
when proceeding with this step:
Insert the gate into hole (a) in the base.
When the gates are in their correct position, glue the beam M
to the front above the gate.
8
9
aa
M
GATE TOPVIEW
< INSIDE OUTSIDE (SUPPORT) >
You can now glue the roof to the roundhouse.
However, if you want the roundhouse to remain
accessible, you should just add the roof without glueing it.
