DNA Professional CM USB KIT User manual

CM USB KIT
USER MANUAL
INSTRUKCJA OBSŁUGI

ENGLISH
PRODUCT PARAMETERS
TECHNICAL DATA
Type
Condenser
Polar pattern
Omni-directional
Frequency response
20Hz-20kHz
Sensitivity
-34dB (±2dB)
Equivalent noise level
16dB
S/N Ratio
78dB
USB interface
USB 2.0
Power supply
USB DC5V
Material
Metal, plastic
Compatibility
Windows XP/Vista/7/8/10/Mac
FREQUENCY RESPONSE CURVE
POLAR RESPONSE

FEATURES
SETUP
Plug one of the USB cable into the power socker in the microphone, and con-
nect the other end to computer. The power indicator will turn blue if it is work-
ing properly.

POWER REQUIREMENTS
1. The microphone is powered by your device’s USB port, meaning that
in most instances you can just plug the microphone in and get started
right away. For non-standard USB ports, a powered USB hub may be
required.
2. It is a “Plug and Play” USB device, compatible with both Windows and
Mac computers. Placement of the microphone and relative to the vo-
calist may be varied on several factors including room acoustics, the
vocal performance, and whether the vocalist has a high or deep voice.
GENERAL OPERATION CONTENT
Positioning the microphone for vocals

MICROPHONE PLACEMENT
An ideal starting point for the reference is to place microphone directly in front
of the lead singer in 15cm (6”) distance. Moving the vocalist a little closer will
make the vocal sound more intimate and full, while moving the vocalist back
will give the vocal a little more ‘air’ or room sound, and will reduce the prox-
imity effect (increased bass or low frequency response when the sound source
is very close).
Experimentation should be made with the angle from which the microphone
is addressed, as different results can be achieved when the vocalist is ‘off-axis’
to the microphone (and the gold dot).
SETTING YOUR INPUT LEVEL
The microphone has been set to an ideal internal gain setting, without the
need for physical level adjustments on the microphone body. Any necessary
level adjustments to set the ideal recording level can be made from within your
recording program, or via your computer’s system preferences.
To adjust your input level from within your recording software, refer to the
manual provide by the software developer.
To manually adjust your input level via your computer’s system preferences,
use the following instructions relevant to your device platform/operating sys-
tem.

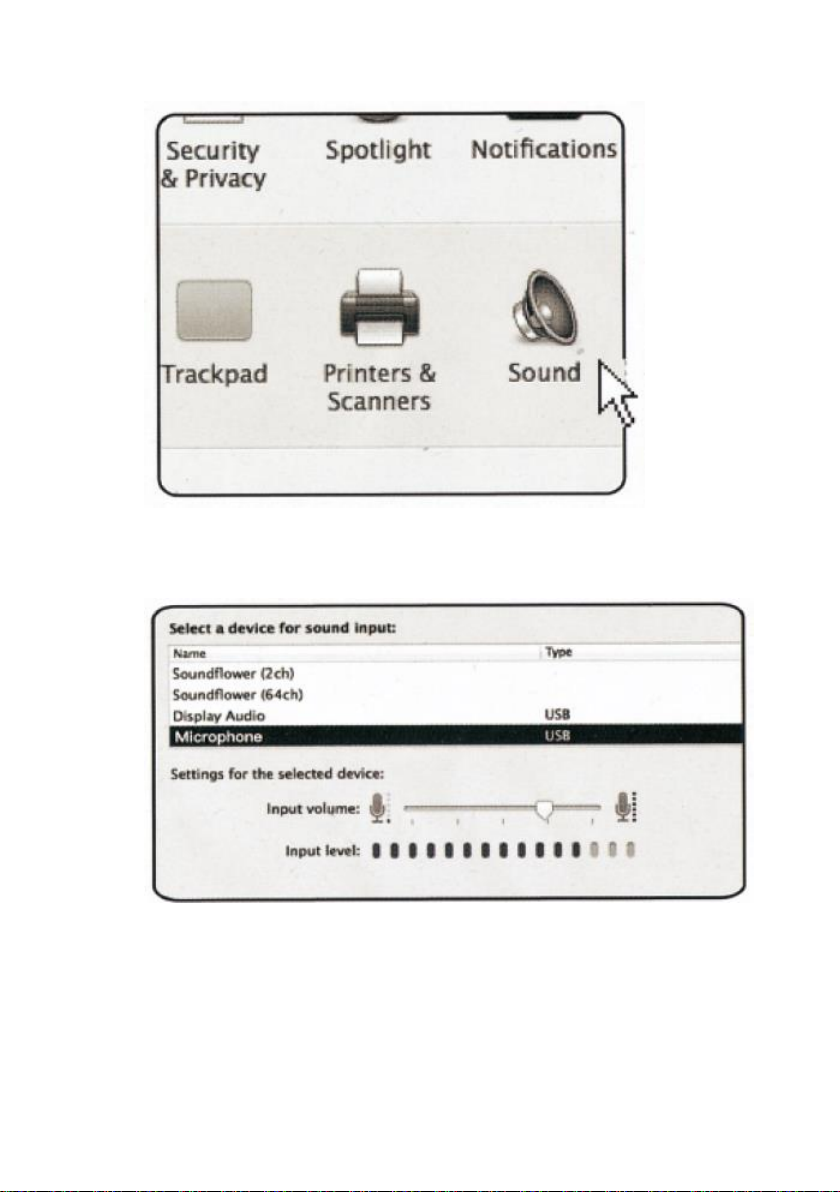

Adjusting the input level on a MAC OS computer:
1. Click on the Apple symbol at
the top left of your screen and
select System Preferences.

2. Click on ‘Sound’ to open the sound options.
3. Open the ‘Input tab’.
4. From here select the ‘Microphone’of ‘Type USB’ from the list of de-
vices, and adjust the input level using the slider.

Adjusting the input level on a Windows computer
1. Open the ‘Start’ menu and click on ‘Control Panel’
2. Open the ‘Sound’ preferences from within the Control Panel folder
3. Open the ‘Recording’ tab and double click on ‘Microphone’ from the
list of devices.

4. Adjust the input level using the slider.
NOTE
1. Do not cover the microphone grille with your hand.
2. Regular maintenance is recommended to avoid electricity erratic and
acoustic problems.
Thank you for purchasing our product!
We love to hear back from our valued customers!

WARNING! THE DEVICE MUST NOT BE DISPOSED OF WITH HOUSEHOLD
WASTE.
This symbol indicates that this product must not be disposed of with
household waste, according to the EU and your national law. In order to
prevent potential damage to the environment or health, the used prod-
uct must be recycled. In accordance with current legislation, unusable electri-
cal and electronic devices must be collected separately at the designated facil-
ities for recycling, acting on the basis of applicable environmental standards.
Information about used electrical and electronic equipment
The main goal of European and national law regulations is to reduce the
amount of waste produced from used electrical and electronic equipment, to
ensure an appropriate level of collection, recovery and recycling of used equip-
ment, and to increase public awareness of its harmfulness to the environment,
at each stage of use of electrical and electronic equipment. Therefore, it should
be pointed out that households play a key role in contributing to reuse and
recovery, including recycling of used equipment. The user of electrical and elec-
tronic equipment – intended for households – is obliged to return it to author-
ized collector after its use. However, it should be remembered that products
classified as electrical or electronic equipment should be disposed of at author-
ized collection points.

POLSKI
PARAMETRY PRODUKTU
DANE TECHNICZNE
Typ
Pojemnościowy
Charakterystyka kierunkowa
Wszechkierunkowa
Pasmo przenoszenia
20Hz-20kHz
Czułość
-34dB (±2dB)
Równoważny poziom szumów
16dB
S/N Ratio
78dB
Interfejs USB
USB 2.0
Zasilanie
USB DC5V
Materiał
Metal, tworzywo
Kompatybilność
Windows XP/Vista/7/8/10/Mac
KRZYWA PASMA PRZENOSZENIA
WYKRES KIERUNKOWOŚCI

BUDOWA
PODŁĄCZENIE

Podłącz przewód USB do gniazda znajdującego się w mikrofonie a drugi koniec
przewodu do komputera. Wskaźnik zasilania zaświeci się na niebiesko jeśli mi-
krofon działa prawidłowo.
WYMAGANIA ZASILANIA
1. Mikrofon jest zasilany poprzez port USB, oznacza to, że w większości
przypadków wystarczy podłączyć mikrofon i jest on gotowy do pracy.
Dla niestandardowych portów USB może być wymagany dodatkowy
‘hub’ zasilający.
2. Jest to urządzenie USB typu “Plug and Play”, kompatybilne zarówno z
komputerami Windows jak i MAC. Umiejscowienie mikrofonu może się
różnić ze względu na kilka czynników, w tym akustyka pomieszczenia,
głośność wykonywanego utworu lub barwa głosu wokalisty.
OGÓLNE UŻYTKOWANIA
Ustawienie mikrofonu do wokalu

UMIEJSCOWIENIE MIKROFONU
Idealnym ustawieniem wstępnym jest odległość 15cm na wprost wykonawcy.
Przybliżenie mikrofonu spowoduje efekt ‘czulszego’ i pełniejszego brzmienia,
gdy odsunięcie go doda więcej ‘powietrza’ nagraniu i przydźwięków ambiento-
wych, zmniejszy się również wydźwięk zgłosek wybuchowych (niskie tony i wy-
buchowe zgłoski są bardziej odczuwalne przy małej odległości)
Eksperymentowanie powinno być przeprowadzane przy odpowiednim kącie,
inne efekty można uzyskać gdy wokalista jest poza kątem zbierania mikrofonu.
USTAWIENIE POZIOMU GŁOŚNOŚCI
Mikrofon został ustawiony na optymalny punku czułości, bez konieczności fi-
zycznej regulacji na mikrofonie. Wszelkich potrzebne regulacje czułości dopa-
sowane do nagrania można dokonać w preferencjach systemu operacyjnego
lub w programie do nagrywania dźwięku.
Aby zmienić czułość w programie do nagrywania dźwięku sprawdź jak to zrobić
w instrukcji dostarczonej przez dostawcę oprogramowania.
Aby ręcznie ustawić głośność zbieranego przez mikrofon dźwięku w swoim sys-
temie operacyjnym sprawdź poniższe instrukcje w zależności od oprogramo-
wania, które użytkujesz.
Ustawienie poziomu czułości na komputerach MAC OS:
1. Kliknij na symbol Apple w le-
wym górny rogu ekranu i wy-
bierz ‘Preferencje systemu’.

2. Kliknij na ‘Dźwięk’ aby otworzyć preferencje dźwiękowe.
3. Otwórz zakładkę urządzeń wejściowych.
4. W tym oknie wybierz ‘Microphone’ ‘Typ USB’ z listy urządzeń i dopa-
suj czułość mikrofonu za pomocą suwaka.

Dopasowanie poziomu czułości na komputerach Windows
1. Otwórz menu ‘Start’ i przejdź do ‘Panel Sterowania’
2. Otwórz zakładkę ‘Dźwięk’ w Panelu Sterowania
3. Otwórz zakładkę ‘Nagrywanie’ i kliknij dwukrotnie na ‘Microphone’
na liście urządzeń.

4. Ustaw poziom czułości za pomocą suwaka.
UWAGI
1. Nie zakrywaj siatki mikrofonu ręką, lub czymkolwiek innym.
2. Zaleca się regularne czyszczenie mikrofonu oraz przechowywanie w
suchym miejscu o temperaturze pokojowej, z dala od kurzu i wilgoci.
Dziękujemy za wybór naszego produktu!
Podziel się z nami swoją opinią na temat tego urządzenia!

UWAGA! URZĄDZENIA NIE WOLNO WYRZUCAĆ DO ODPADÓW DOMOWYCH.
To oznaczenie oznacza, że produkt nie może być wyrzucany razem z od-
padami domowymi w całej UE. W celu zapobiegnięcia potencjalnym
szkodom dla środowiska lub zdrowia, zużyty produkt należy poddać re-
cyklingowi. Zgodnie z obowiązującym prawem, nie nadający się do użycia
sprzęt elektryczny i elektroniczny należy zbierać osobno, w specjalnie do tego
celu wyznaczonych punktach zbierania zużytego sprzętu, celem ich przetworze-
nia i ponownego wykorzystania na podstawie obowiązujących norm ochrony
środowiska.
Informacja o zużytym sprzęcie elektrycznym i elektronicznym
Głównym celem regulacji europejskich oraz krajowych jest ograniczenie ilości
odpadów powstałych ze zużytego sprzętu elektrycznego i elektronicznego, za-
pewnienie odpowiedniego poziomu jego zbierania, odzysku i recyklingu oraz
zwiększenie świadomości społecznej o jego szkodliwości dla środowiska natu-
ralnego, na każdym etapie użytkowania sprzętu elektrycznego i elektronicz-
nego. W związku z powyższym należy wskazać, iż gospodarstwa domowe speł-
niają kluczową rolę w przyczynianiu się do ponownego użycia i odzysku, w tym
recyklingu zużytego sprzętu. Użytkownik sprzętu przeznaczonego dla gospo-
darstw domowych jest zobowiązany po jego zużyciu do oddania zbierającemu
zużyty sprzęt elektryczny i elektroniczny. Należy jednak pamiętać, aby produkty
należące do grupy sprzętu elektrycznego lub elektronicznego utylizowane były
w uprawnionych do tego punktach zbiórki.
