Deutsch
- 2 -
Inhaltsverzeichnis
Sicherheitshinweise........................................... 3
Systemvorraussetzungen .................................. 4
Lieferumfang...................................................... 5
Gerätebeschreibung .......................................... 6
Inbetriebnahme ................................................. 7
Diamagazin........................................................ 9
Menübeschreibung .......................................... 12
Digitalisieren Schritt-für-Schritt........................ 14
Dias und SW-Negative digitalisieren ............... 15
Hinweise zur Fehlersuche ............................... 16
Digitalisieren Farb- und Helligkeitseinstellung . 17
Wiedergabe ..................................................... 22
USB-Modus ..................................................... 25
Einstellungen................................................... 25
Formatieren ..................................................... 26
Videonorm ....................................................... 26
Mit dem Fernsehgerät verbinden..................... 27
Technische Daten ............................................ 27
Entsorgungshinweis ........................................ 28
Serviceinformationen....................................... 28
Garantiebedingungen.................................... 107
Garantiekarte................................................. 109
Konformitätserklärung ................................... 108
digiscan9CS4.indd 2 13.12.2011 09:47:59

Deutsch
- 3 -
Bitte lesen Sie diese Hinweise vor dem ersten Gebrauch sorgfältig durch.
Allgemeine Hinweise
Stellen Sie das Gerät niemals auf einen instabilen Untergrund. Durch ein Herabfallen könnten Personen
verletzt werden.
Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
Beachten Sie auch die Sicherheitshinweise und die Bedienungsanleitungen der übrigen Geräte, an die
das Gerät angeschlossen wird.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Be-
rufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
In Schulen, Ausbildungseinrichtungen, Hobby- oder Selbsthilfewerkstätten ist das Betreiben elektro-
nischer Produkte durch geschultes Personal verantwortlich zu überwachen.
Wenn Sie Fragen oder Zweifel hinsichtlich des Geräts, dessen Arbeitsweise, der Sicherheit oder den
korrekten Anschluss haben, wenden Sie sich bitte an unsere technische Auskunft oder einen anderen
Fachmann.
Der Verkäufer übernimmt keine Verantwortung für Schäden, die bei der Benutzung des Gerätes auftreten,
sowie für Beanstandungen Dritter.
Umgebungsbedingungen
Vermeiden Sie starke mechanische Beanspruchungen des Gerätes. Schützen Sie es vor Vibrationen, har-
ten Stößen, lassen Sie es nicht fallen und schütteln Sie es nicht. Übermäßiger Druck auf das LC-Display
könnte es beschädigen.
Setzen Sie das Gerät keinen hohen Temperaturen (über 60 °C) und starken Temperaturschwankungen
aus. Schützen Sie es vor direkter Sonnenstrahlung und der Nähe zu Heizkörpern.
Schützen Sie das Gerät vor Feuchtigkeit. Gebrauchen Sie es nicht in Räumen mit hoher Luftfeuchtigkeit,
z.B. im Badezimmer.
Verwenden Sie das Gerät nicht an staubigen Orten. Schützen Sie es vor Staub.
Teile des Gehäuses oder Zubehörs können sogenannte Weichmacher enthalten, die empfi ndliche Möbel-
und Kunststoffoberflächen angreifen können. Vermeiden Sie darum einen direkten Kontakt mit empfind-
lichen Flächen.
Sicherheitshinweise
digiscan9CS4.indd 3 13.12.2011 09:47:59

Deutsch
- 4 -
Störungen
Sollte ein Gegenstand oder Flüssigkeit in das Gerät gelangen, lassen Sie das Gerät von einer autorisier-
ten Fachkraft überprüfen, bevor Sie es weiter verwenden. Wir empfehlen Ihnen, sich an unser Service-
Center zu wenden.
Die meisten elektronischen Geräte, wie Lampen, Rechner, Computer, Telefone etc. erzeugen ein elek-
tromagnetisches Feld. Platzieren Sie keine elektronischen Artikel neben dem Gerät, um unerwünschte
Störungen und Beeinflussungen zu vermeiden.
Verpackungsmaterial
Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/-tüten, etc. können für Kinder zu
einem gefährlichen Spielzeug werden.
Reinigung und Pflege
Bewahren Sie das Gerät immer an einem sauberen, trockenen Platz auf.
Verwenden Sie zur Reinigung der Außenflächen ein trockenes, weiches Tuch. Für die Reinigung der Be-
lichtungsfläche benutzen Sie die mitgelieferte Bürste.
Systemvoraussetzungen
Betriebssystem: MS Windows ME/2000/XP/Vista/7, MAC OS
min. Prozessor Pentium 300 oder vergleichbarer AMD Prozessor
100 MB freier Festplattenspeicher
min. 32MB RAM, empfohlen sind 512 MB RAM
32 Bit Farb-Videokarte
freie USB 2.0 Schnittstelle
Sicherheitshinweise / Systemvoraussetzungen
digiscan9CS4.indd 4 13.12.2011 09:47:59

Deutsch
- 5 -
Lieferumfang
DigiScan TV Negativ-Halter Dia-Halter Halter für Filmrolle
Videokabel USB-Kabel USB-Steckernetzteil Reinigungsbürste
Dia-Magazin SD-Karte
Lieferumfang
digiscan9CS4.indd 5 13.12.2011 09:48:00

Deutsch
- 6 -

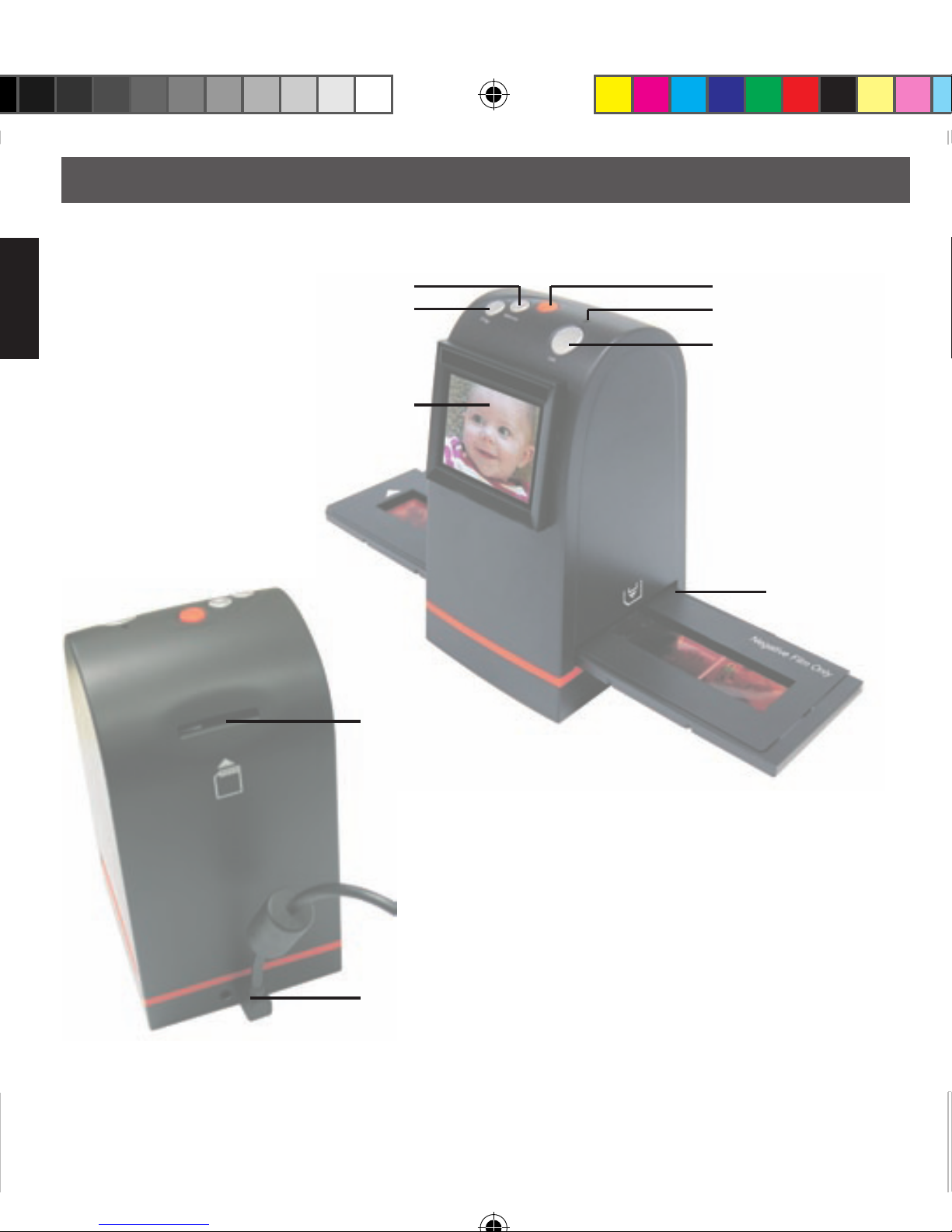

Gerätebeschreibung
Geräteansicht
Rechts/Aufwärts
Links/Abwärts
Display
Power Ein/Aus
Power Status LED
OK/Eingabe Taste
Öffnung für Halter
SD-Kartenslot
USB-Port
Video/Anschluss
digiscan9CS4.indd 6 13.12.2011 09:48:00

Deutsch
- 7 -
Inbetriebnahme
Verbinden Sie das mitgelieferte USB-Kabel mit der USB-Buchse auf der Rückseite des Gerätes und dem
mitgelieferten USB-Netzteil. Alternativ können Sie das Gerät auch mittels USB-Kabel mit einem USB-Port
Ihres Computers verbinden.
Vorbereiten der Halter

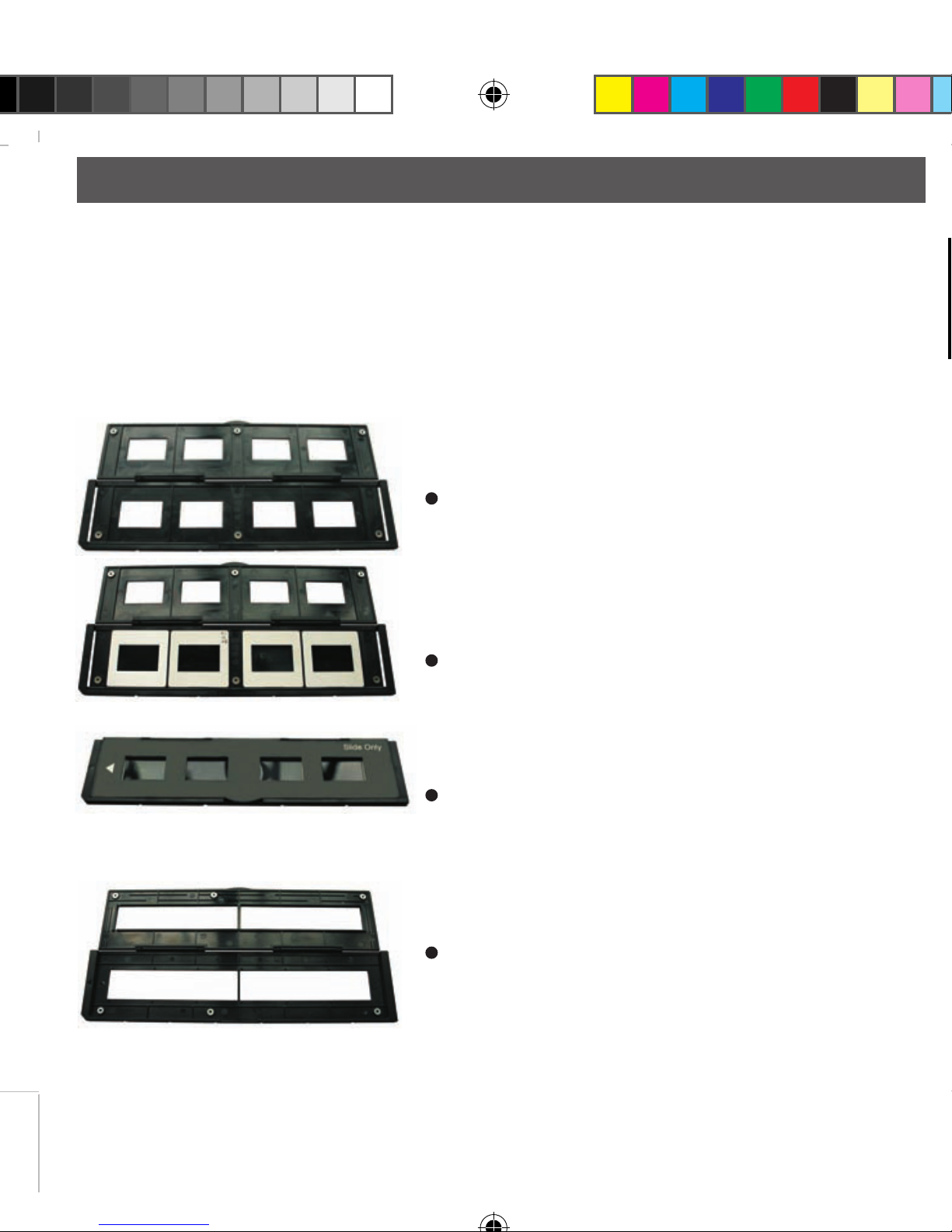

Halter für Dias
Öffnen Sie den Magnetverschluss des Halters.
Legen Sie die Dias in die entsprechenden Aussparungen ein.
Es empfiehlt sich, die Dias in gleicher Richtung einzulegen.
Schließen Sie den Halter.

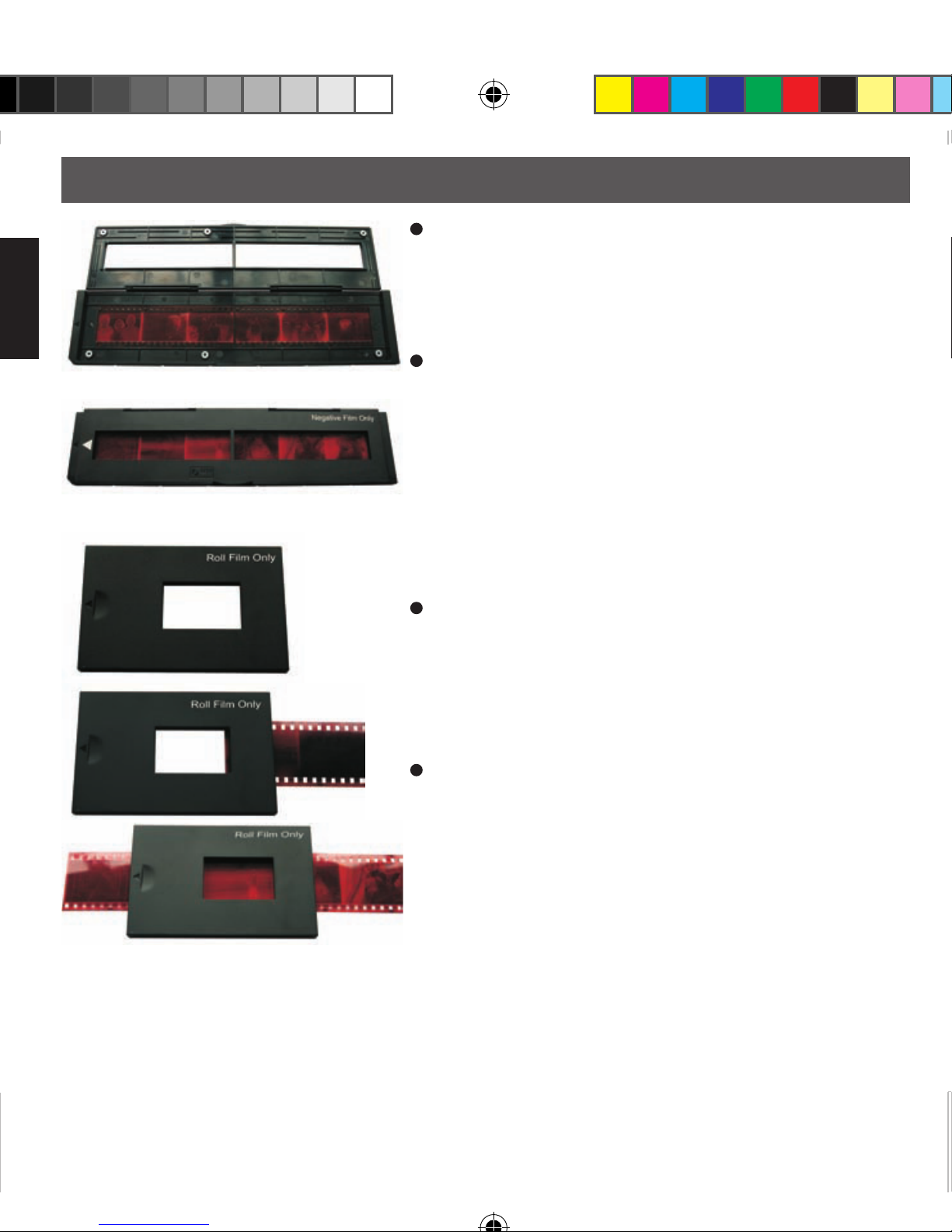

Halter für Negativ-Film
Öffnen Sie den Magnetverschluss des Halters.
Inbetriebnahme
Power Ein/Aus
Power Status LED
OK/Eingabe Taste
digiscan9CS4.indd 7 13.12.2011 09:48:00

Deutsch
- 8 -
Legen Sie den Film in die vorbereitete Aussparung ein.
Schließen Sie den Halter.
Halter für Negative auf Rolle
Schieben Sie den Halter in die vorgesehene Öffnung.
Anschließend können Sie vorsichtig den Rollen-Film in die
Öffnung schieben.
Inbetriebnahme
digiscan9CS4.indd 8 13.12.2011 09:48:00

Deutsch
- 9 -

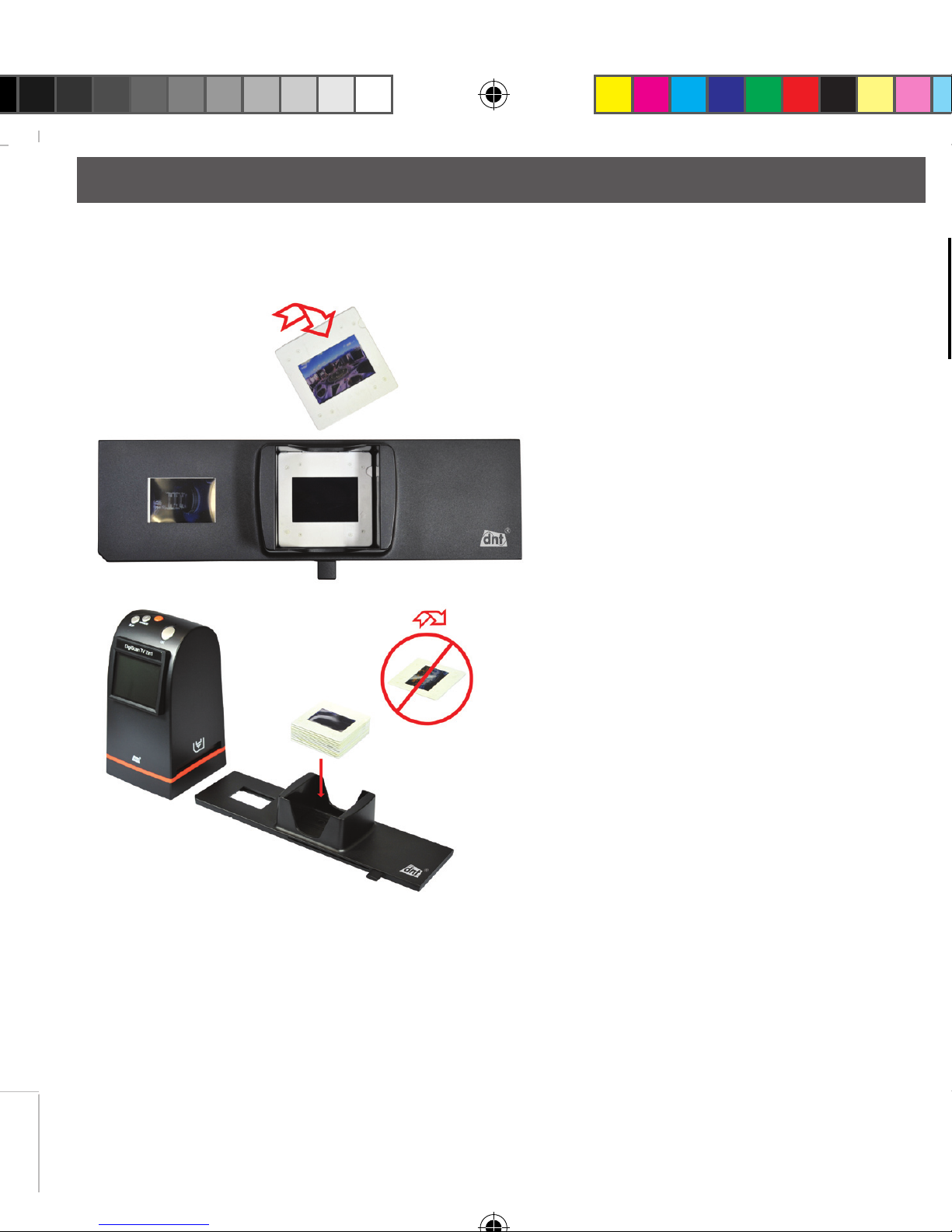

Im Lieferumfang befindet sich zusätzlich ein Dia-Magazin, das für Dias bis 1,2mm Stärke alternativ benutzt
werden kann. Die nachfolgenden Bilder zeigen Ihnen die Handhabung des Dia-Magazins.
Dia-Magazin
Legen Sie die Dias seitenrichtig
in das Magazin.
digiscan9CS4.indd 9 13.12.2011 09:48:02

Deutsch
- 10 -
Dia-Magazin
Schieben Sie das Magazin in die rechte Öff-
nung. Der Schieber schaut nach vorn.
digiscan9CS4.indd 10 13.12.2011 09:48:04

Deutsch
- 11 -
Links/Abwärts-Taste
Das Bild kann auch während der Wiedergabe
gedreht werden.

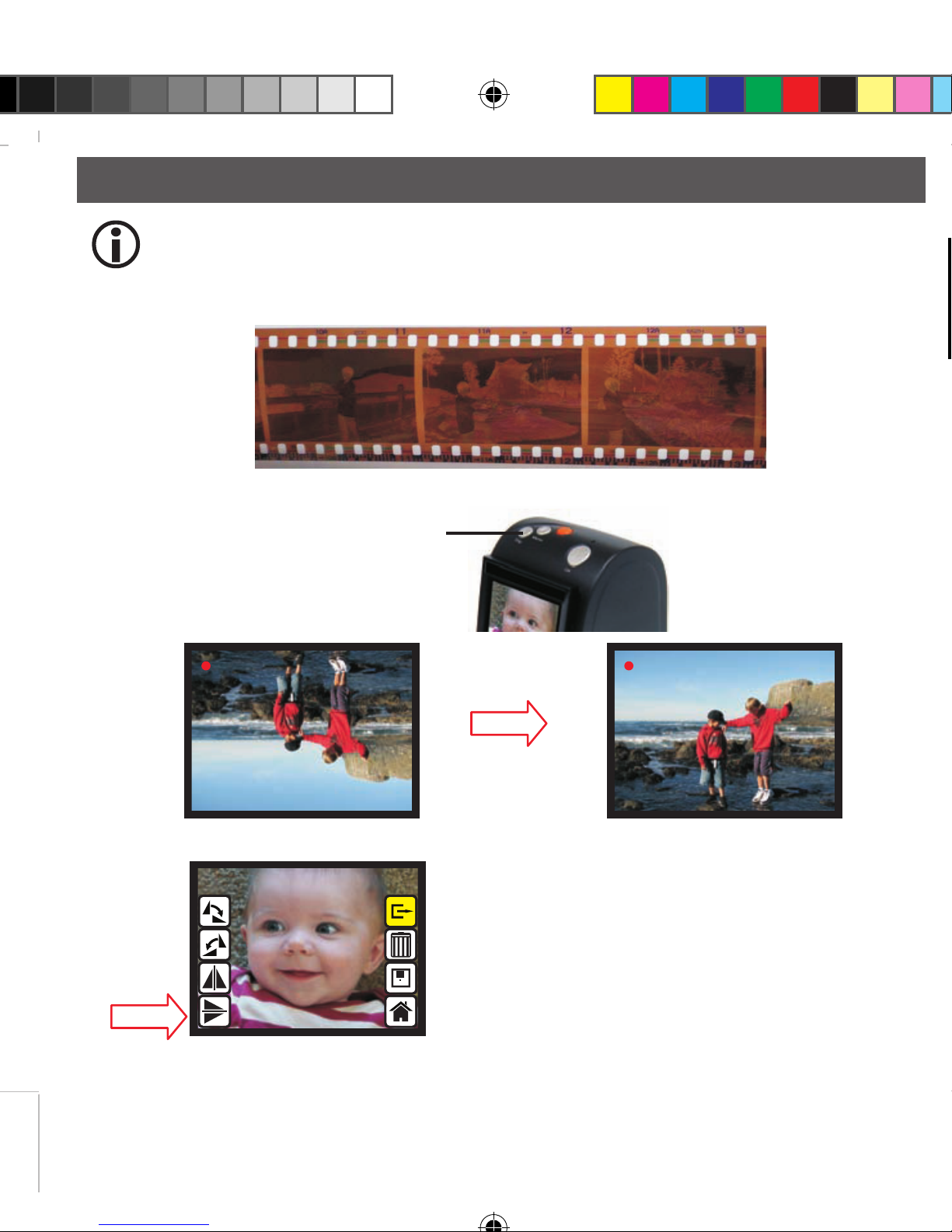

Um Spiegeleffekte zu vermeiden, achten Sie auf die Nummerierung am oberen Rand des
Negativ-Streifens. Sollten die Aufnahmen trotzdem gedreht sein, kann während und nach der
Digitalisierung das Bild mit den Tasten Mirror und Flip Seiten richtig dargestellt werden.
Inbetriebnahme
digiscan9CS4.indd 11 13.12.2011 09:48:04

Deutsch
- 12 -
Das Hauptmenü
Nach dem Einschalten erscheint für 5 Sekunden das Hauptmenü, danach wechselt das Gerät automatisch
zur Aufnahmebereitschaft. Sie können im Menü mit den -Tasten die einzelnen Menüpunkte auswählen
und anschließend mit der OK/Eingabe-Taste bestätigen. Der ausgewählte Menüpunkt wird gelb hinterlegt.
Während der Aufnahmebereitschaft blinkt oben links ein roter Punkt. Dieser zeigt das
aktuelle Live-Bild an.
Das Bearbeitungsmenü während der Aufnahme
Das Bearbeitungsmenü erscheint, sobald eine Aufnahme gemacht wurde.
Nachdem ein Bild gespeichert wurde, schaltet das Gerät zur Aufnahmebereitschaft zurück.
Betrieb
Aufnahmebereitschaft
Wiedergabe
Film-Typ (Dia oder Negativ)
Auf USB-Modus umschalten Einstellungen
Bild speichern
Bild nach rechts im Uhrzei-
gersinn drehen.
Bild nach links gegen den
Uhrzeigersinn drehen
Abbruch In das Hauptmenü wechseln
digiscan9CS4.indd 12 13.12.2011 09:48:04

Deutsch
- 13 -

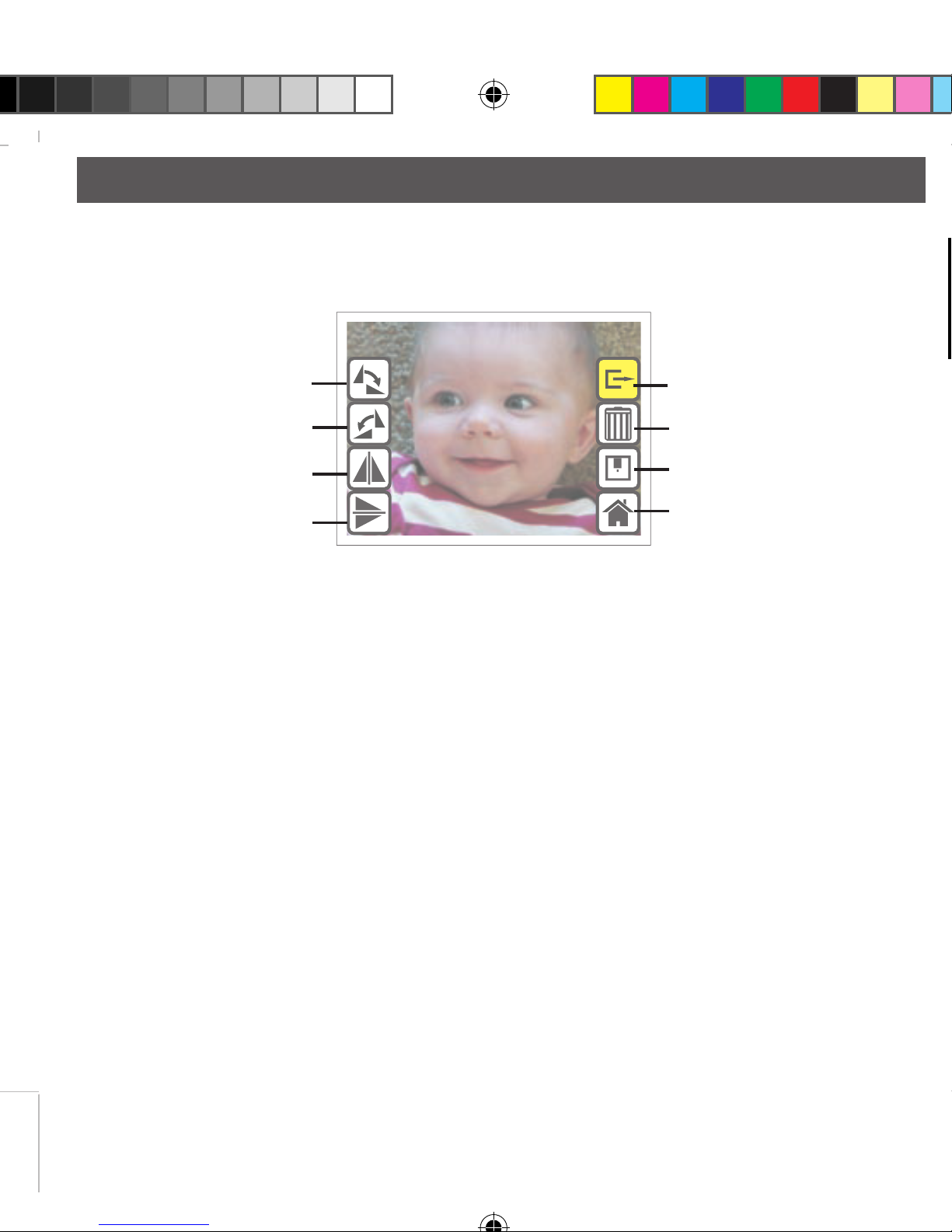

Das Bearbeitungsmenü während der Wiedergabe
Während der Wiedergabe von Bildern, haben Sie zusätzliche Möglichkeiten: Bilder drehen, spiegeln.
löschen und Änderungen speichern.
Betrieb
Bild nach rechts im Uhrzei-
gersinn drehen.
Bild nach links gegen den
Uhrzeigersinn drehen
Bild horizontal
spiegeln(Mirror)
Bild vertikal spiegeln(Flip)
Beenden
Bild löschen
Bild speichern
In das Hauptmenü wechseln
digiscan9CS4.indd 13 13.12.2011 09:48:04

Deutsch
- 14 -
Ein Negativ digitalisieren
Stecken Sie eine SD/MMC-Karte in den Kartenslot. Wahlweise können die Bilder auch im internen Speicher
abgelegt werden.
Negativ-Streifen in den Halter einlegen.
Halter in die Halteröffnung am Gerät einschieben.
Der Halter kann nur von rechts nach links geführt
werden.
Verbinden Sie das Gerät, wie bereits beschrieben, mit der
Stromversorgung.
Schalten Sie das Gerät mit Power Ein/Aus ein.
Betrieb
digiscan9CS4.indd 14 13.12.2011 09:48:04

Deutsch
- 15 -
Drücken Sie die OK/Eingabe-Taste.
Das Bild wird nun gescannt.
Das Aufnahme-Menü erscheint auf dem Display.
Wählen Sie nun mit den -Tasten ein Symbol zur weiteren
Bearbeitung aus. Das ausgewählte Symbol wird gelb hinter-
legt.
Bild speichern.
Bild nach rechts im Uhrzeigersinn drehen.
Bild nach links gegen den Uhrzeigersinn drehen.
Abbruch
In das Hauptmenü wechseln
Damit ist der Vorgang abgeschlossen und die SD/MMC-Karte kann nun entnommen werden. Alternativ
können Sie nun das Bild/die Bilder auf den Computer überspielen.
Ein Dia oder Schwarz/Weiß-Negativ digitalisieren
Das Gerät befindet sich im Modus Farb-Negative digitalisieren wenn es mit der Stromversorgung verbunden
wird. Um Dias und S/W-Negative zu digitalisieren, ist eine zusätzlich Umschaltung notwendig. Schieben Sie
den entsprechenden Halter in die Öffnung und schalten Sie das Gerät ein.
Betrieb
digiscan9CS4.indd 15 13.12.2011 09:48:04

Deutsch
- 16 -
Bei der Digitalisierung können Sie folgende Meldungen erhalten:
SD-Karte ist schreibgeschützt. Stellen Sie den Schalter an der Karte
auf unlock.
Der Speicher auf der SD-Karte oder der interne Speicher ist voll.
Im Hauptmenü wählen Sie Film-Typ.
Im folgenden Untermenü wählen Sie entspre-
chend Dia, S/W-Negativ oder auch Farb-Negativ
Danach wechselt das Gerät wieder in die Aufnah-
mebereitschaft.
Sie können jederzeit das Gerät ausschalten und
wieder einschalten, sollten Sie sich bei einer Ein-
gabe geirrt haben.
Betrieb
Farb-Negativ
Dia
Schwarz/Weiß-Negativ
digiscan9CS4.indd 16 13.12.2011 09:48:04

Deutsch
- 17 -
Es wird ein Fehler auf der SD-Karte signalisiert. Formatieren Sie die
Karte. Sollte der Fehler anschließend immer noch bestehen, tauschen
Sie die Karte aus.

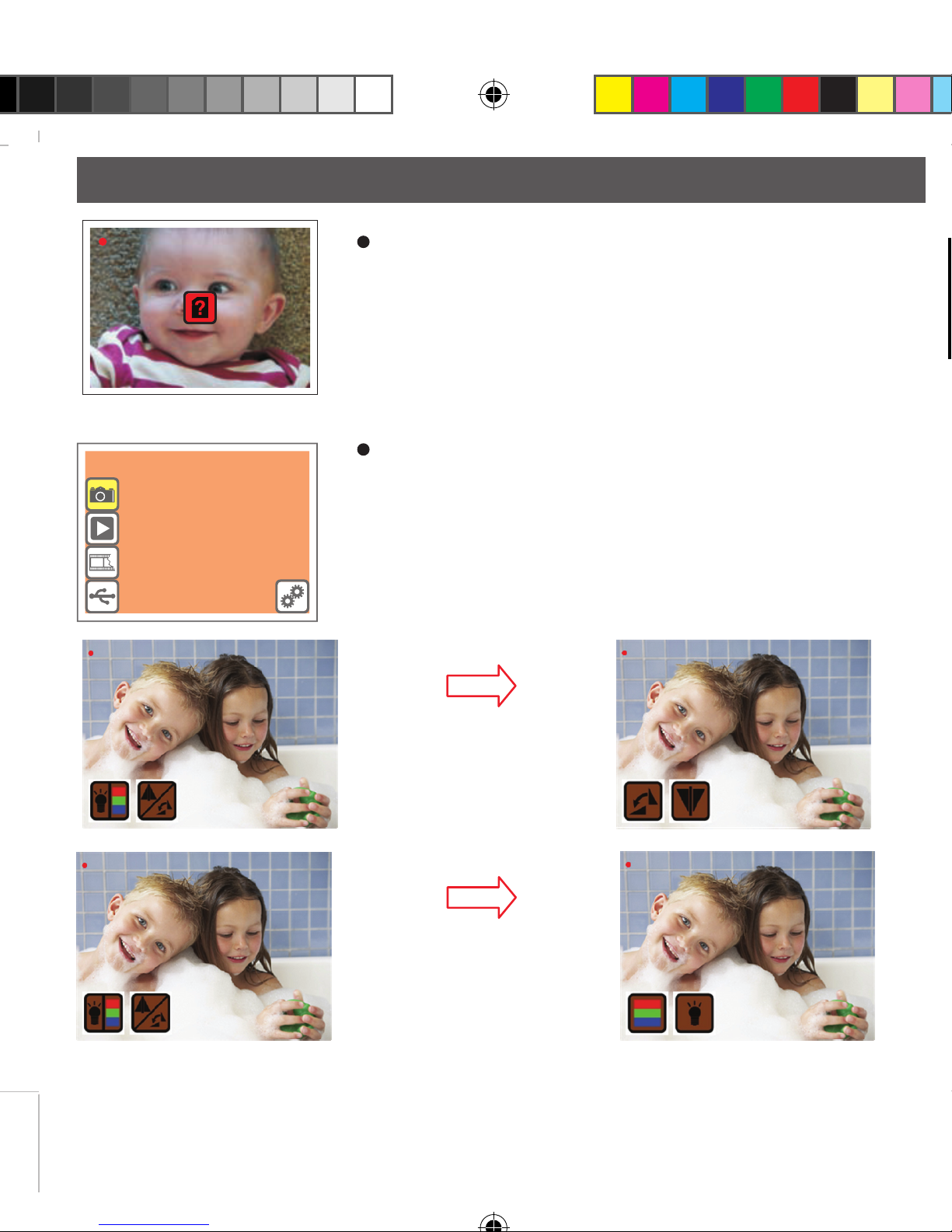

Dias oder Negative digitalisieren
Wählen Sie im Menü Aufnahmebereitschaft und bestätigen mit der
OK/Eingabe-Taste.
Betrieb
Aufwärts-Taste, um in das
Untermenü für Spiegelung und
Drehung zu gelangen
Abwärts-Taste, um in das
Untermenü für Helligkeits- und
Farbkorrektur zu gelangen
digiscan9CS4.indd 17 13.12.2011 09:48:04

Deutsch
- 18 -

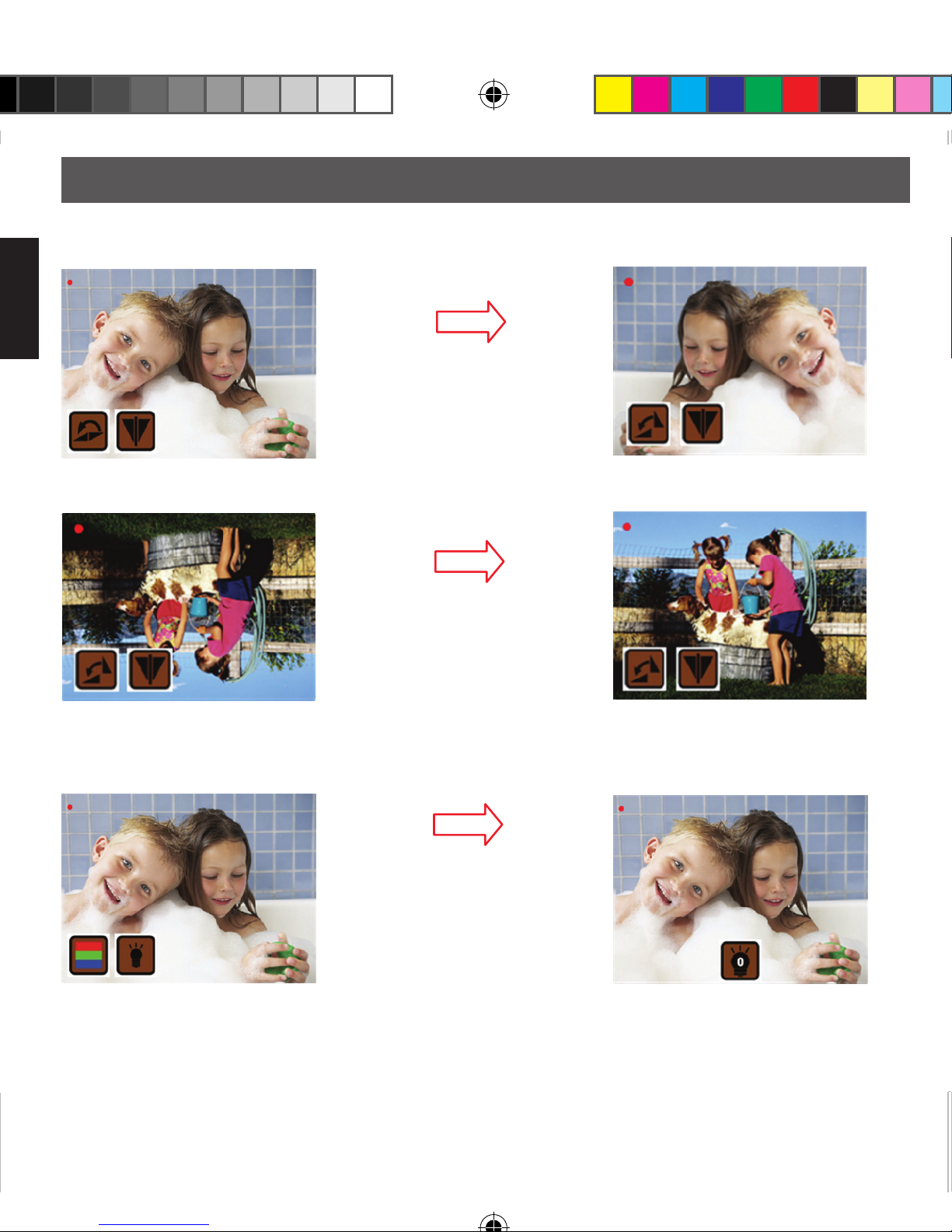

Untermenü Spiegelung und Drehung
Aufwärts-Taste, um das Bild
horizontal zu spiegeln
Abwärts-Taste, um das Bild
vertikal zu spiegeln
Verlassen Sie das Untermenü mit der OK/Eingabe-Taste.

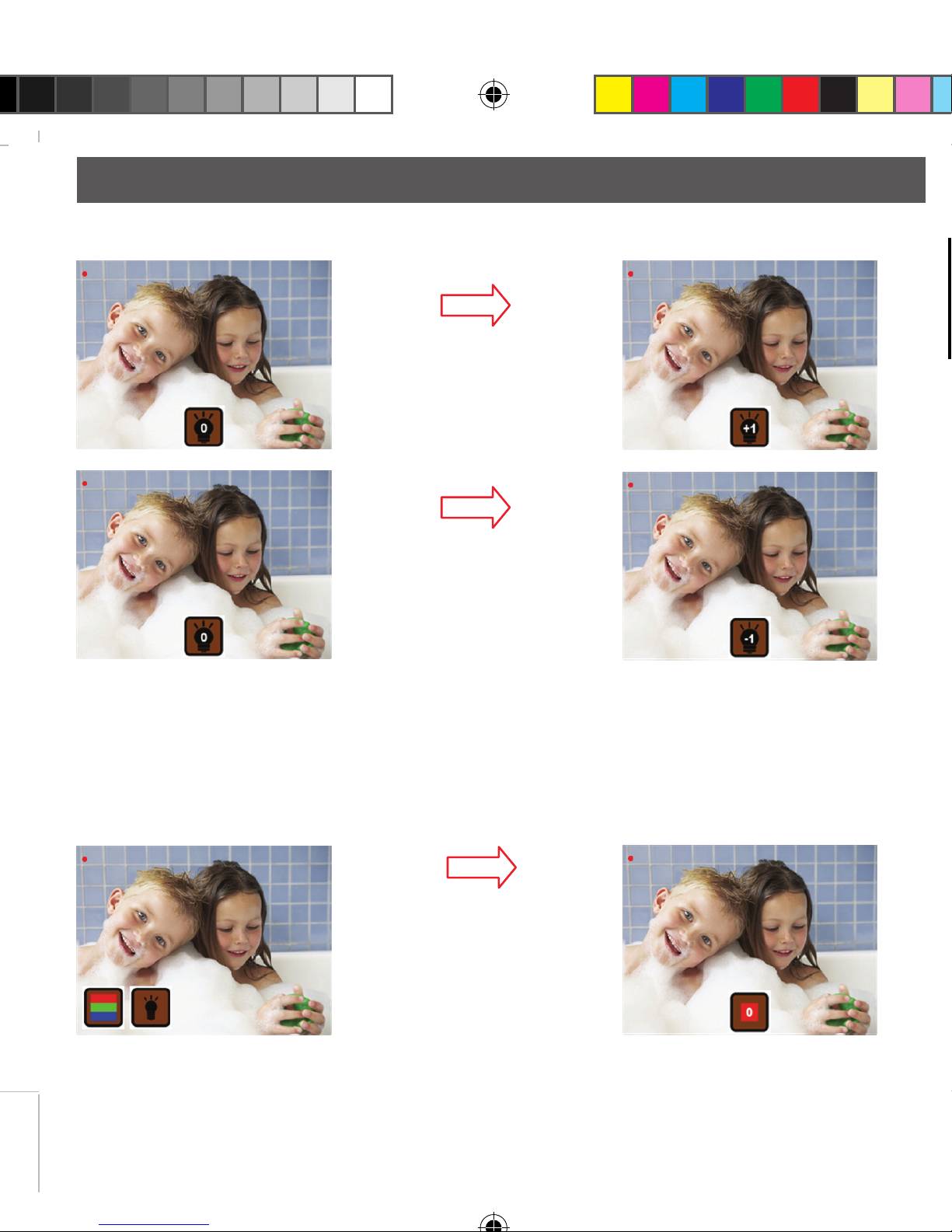

Untermenü Helligkeits- und Farbkorrektur
Abwärts-Taste, um die Helligkeit des
Bildes einzustellen.
Wenn das Lichtsymbol eingeblendet
wird, können Sie die Helligkeit mit
den Aufwärts/Abwärts-Tasten ein-
stellen.
Betrieb
digiscan9CS4.indd 18 13.12.2011 09:48:05

Deutsch
- 19 -
Aufwärts-Taste, um die Farbe
des Bildes zu korrigieren. Nach
erfolgter Einstellung drücken Sie
die OK/Eingabe-Taste
Nach erfolgter Einstellung drücken Sie die OK/Eingabe-Taste.
Aufwärts-Taste, um die Hellig-
keit zu erhöhen. Der einstellbare
Bereich ist +-3
Abwärts-Taste, um die
Helligkeit zu verringern. Der
einstellbare Bereich ist +-3.
Helligkeitskorrektur
Farbkorrektur
Betrieb
digiscan9CS4.indd 19 13.12.2011 09:48:05

Deutsch
- 20 -
Aufwärts-Taste, um den
Rotanteil im Bild zu erhöhen.
Der einstellbare Bereich ist +-3.
Abwärts-Taste, um den
Rotanteil im Bild zu verringern.
Der einstellbare Bereich ist +-3.
Nach erfolgter Einstellung drücken Sie die OK/Eingabe-Taste.
Aufwärts-Taste, um den
Grünanteil im Bild zu erhöhen.
Der einstellbare Bereich ist +-3.
Abwärts-Taste, um den
Grünanteil im Bild zu verringern.
Der einstellbare Bereich ist +-3.
Betrieb
digiscan9CS4.indd 20 13.12.2011 09:48:05
